Кухонный гарнитур: компоновка, проектирование, чертежи, изготовление, сборка

Высокие модули.

Если хотите высокие модули с ящиками или полками, как в икеа, то все тоже самое, только просто меняем две верхние стяжки на деталь размером один в один как дно. (в табличке на 2 странице также это есть). Мне кажется, такие модули просто сказка для запасливых.

И тут еще важный момент, если у вас угловая кухня, и вы делаете отступ между стеной и корпусом, то важно предусмотреть фальш панель. Они бывают разные, до пола, до нижней части модуля, из столешницы, из материала фасада, из материала корпуса

Подумайте, посоветуйтесь. И важно не забыть, что для низкого модуля еще надо будет продлить столешницу на 16 мм. если это дсп, или на толщину столешницы, если это будет свисающая столешница. А вообще мне нравятся торцевые модули с полками, для кого-то пылесборник, а для меня очень красиво и функционально. Решать вам

Они бывают разные, до пола, до нижней части модуля, из столешницы, из материала фасада, из материала корпуса. Подумайте, посоветуйтесь

И важно не забыть, что для низкого модуля еще надо будет продлить столешницу на 16 мм. если это дсп, или на толщину столешницы, если это будет свисающая столешница

А вообще мне нравятся торцевые модули с полками, для кого-то пылесборник, а для меня очень красиво и функционально. Решать вам.

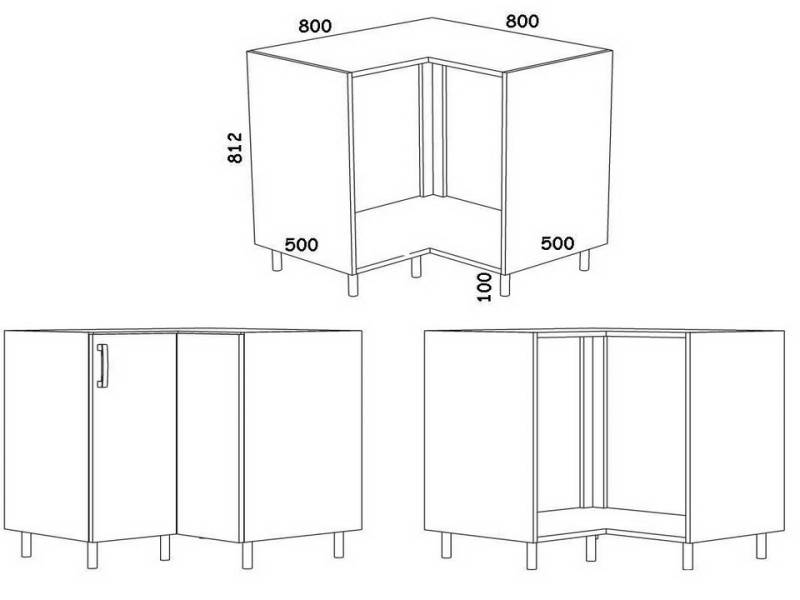

Нижний угловой шкаф кухни (расчет деталей)

Детали:

Бока – 500 х 712 – 2 шт.Дно, крыша – 800 х 800 – 2 шт. (см. эскиз)Цоколь – 100 х 680 – 2 шт.

Бока нижнего углового шкафчика остаются константой – 500 х 712 мм, при условии, если они не попадают на коммуникации или другие важные объекты.

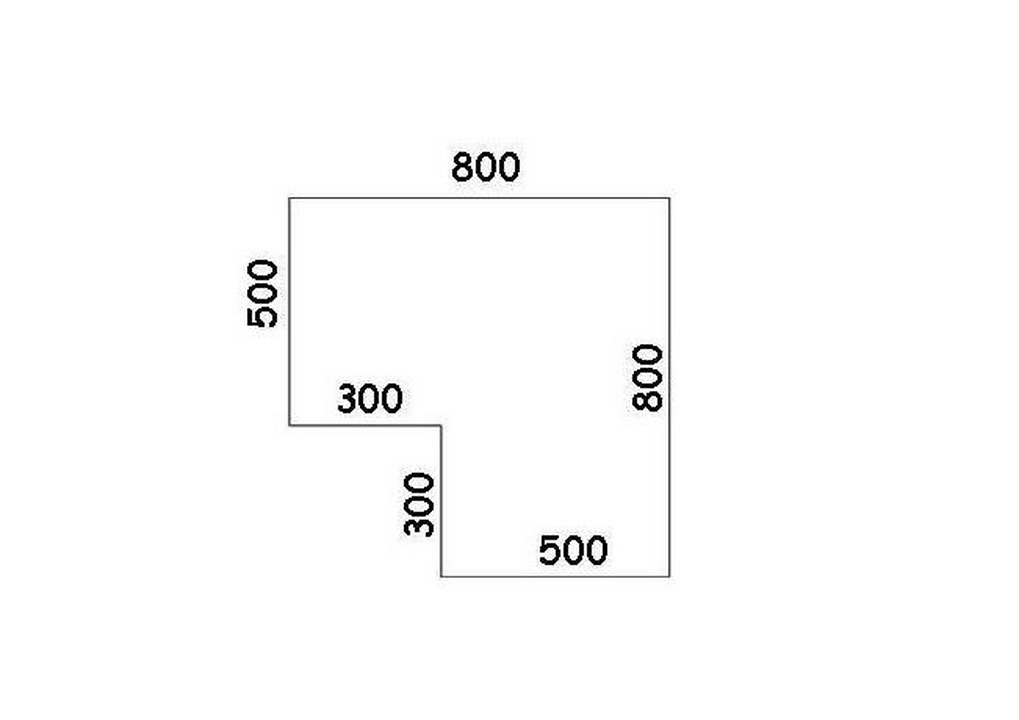

Для расчета дна и крыши углового ящика необходимо прорисовать подобный эскиз

Благодаря этому чертежу становится предельно ясно как именно выглядят дно и крыша кухонной угловой тумбы.

Если согласно предшествующим замерам помещения, в районе нижней детали ящика находится слив, необходимо будет сделать технологический вырез в этом месте.

Как вы уже наверняка заметили, угловой шкафчик – единственный элемент нижнего кухонного яруса, который обладает не только крышей, но и вертикальными планками, соединяющими верх и низ тумбы.

А вот ДВП в этом шкафчике отсутствует. Действительно, задней стенкой здесь жертвуется ради доступа к необходимым коммуникациям, вентилям, кранам.

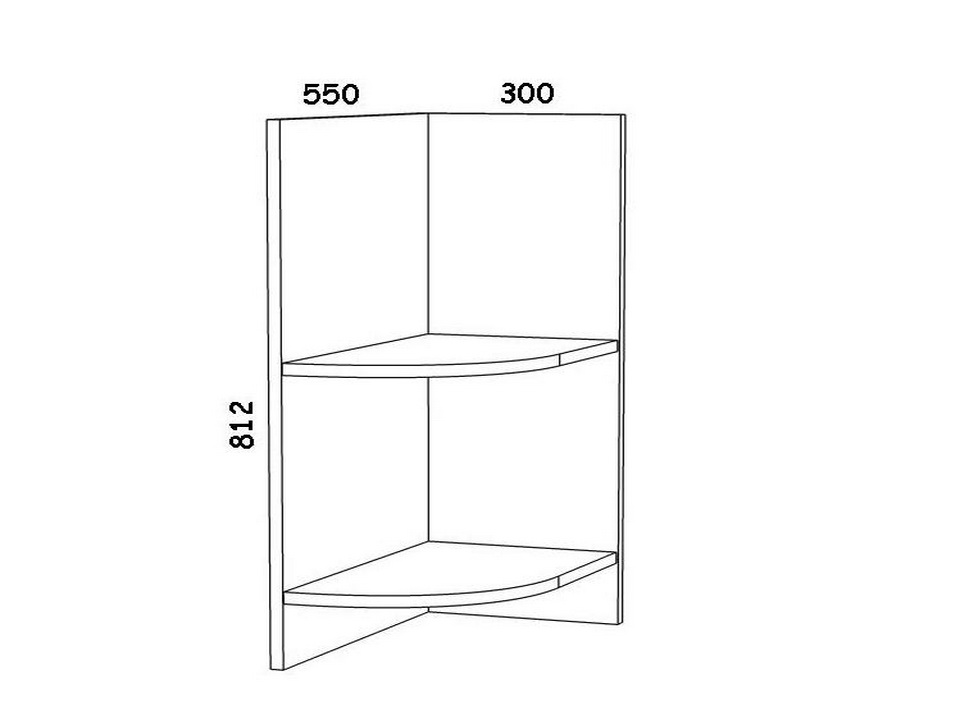

Тумба №8

Детали:

Бок – 550 х 812 – 1 шт.Бок (задняя стенка) – 284 х 812 – 1 шт.Полка – 284 х 534 – 2 шт. (количество по вашему желанию)

Вертикальная стойка (бок), прилегающая к соседнему корпусу должна быть глубиной 550 мм, то есть больше рядом стоящего шкафчика на 50 мм. Это сделано исключительно ради эстетического внешнего вида кухни, чтобы при входе взгляд не наталкивался на щель между шкафчиками и стеной.

Задняя стенка здесь изготавливается из ЛДСП, ее глубина рассчитывается отталкиваясь от габаритного размера шкафчика (300 мм) минус толщина прилегающей стенки (16 мм). 300 – 16 = 284 мм.

Высота обоих боков равняется общей высоте кухни вместе с регулируемыми ножками – 812 мм.

С каждой стороны полки также необходимо отнять по 16 мм, так как они упираются в вертикальные стойки. 550 – 16 = 534 мм и 300 – 16 мм = 284 мм.

Правильная последовательность работ

Какие ремонтные работы нужно выполнить в первую очередь? Есть определенная последовательно, нарушение которой чревато потерей денег, времени и сил.

1. Электрика.

Какая техника будет, в какой части конкретно она будет стоять, где будет (и будет ли) телевизор – понимание этих моментов важно для определения количества розеток и мест их установки

То же касается искусственного освещения. Какой будет свет – рассеянный или направленный, нужно дополнительно подсвечивать обеденную зону, рабочую зону и т.д.?

Если потолок будет натяжной или подвесной, то лучше заранее приобрести светильники.

Точки питания приборов, техники и разводка для освещения необходимо отметить на отдельной схеме-чертежу к вашему 3D-проекту.

1. Сантехника.

Где будет раковина? Будет ли посудомоечная машина? Как далеко будет находиться мойка от канализационного слива? Обсудить эти вопросы нужно заранее с сантехником.

1. Стяжка пола, выравнивание стен и потолка

Насколько ровные полы и стены в вашей кухне? Может потребоваться заливка пола, шпатлевка и штукатурка стен.

Не забывайте, что на данном этапе помещение нужно тщательно просушить, чтобы последующая отделка не отвалилась через месяц, а под слоем обоев не вылезла плесень.

1. Фартук.

Этап установки фартука напрямую зависит от его материала.

Если фартук будет из керамической плитки или керамогранита, то монтаж стоит осуществить до установки кухонного гарнитура, так как работа грязная. Фартук из стекла (скинали) можно установить после сборки гарнитура.

До заказа стеклянных панелей необходимо определить точное расположение розеток и отверстий для монтажа рейлингов.

1. Чистовая отделка.

Согласно вашему проекту и бюджету (см. пункты 1 и 2) необходимо закупить материалы для отделки пола, стен, потолка.

Обои или краска для стен, ламинат или плитка на полу – дело не только вкуса, но и практичности. Подробнее на эту тему читайте в отдельных статьях:

1. Установка кухонного гарнитура и техники.

Спланировать гарнитур необходимо еще на этапе онлайн-конструирования.

Можно купить новый, а можно переделать старый. Смотрите, как с помощью наждачной бумаги, виброшлифовальной машинки и покраски преображали старые кухни.

Переделка старой мебели не только подарит вторую жизнь старой вещи, но и сэкономит ваши деньги.

Кстати, перекрасить или отреставрировать можно не только кухонный гарнитур, но и обеденный стол, буфет, сервант или стулья.

Если покупаете новую кухню, то вас наверняка заинтересует выбор материала и дизайн фасадов. Полезно будет перед покупкой почитать материалы о том, какая кухня будет лучше в каждом конкретном случае.

1. Обеденная зона.

По стилю обеденная зона должна соответствовать дизайну кухни в целом и кухонного гарнитура.

Расположение обеденной зоны нужно определить на этапе проектирования (см. п. 2). Правильно выбранное для нее место способно сбалансировать пропорции помещения – например, в очень узкой вытянутой комнате.

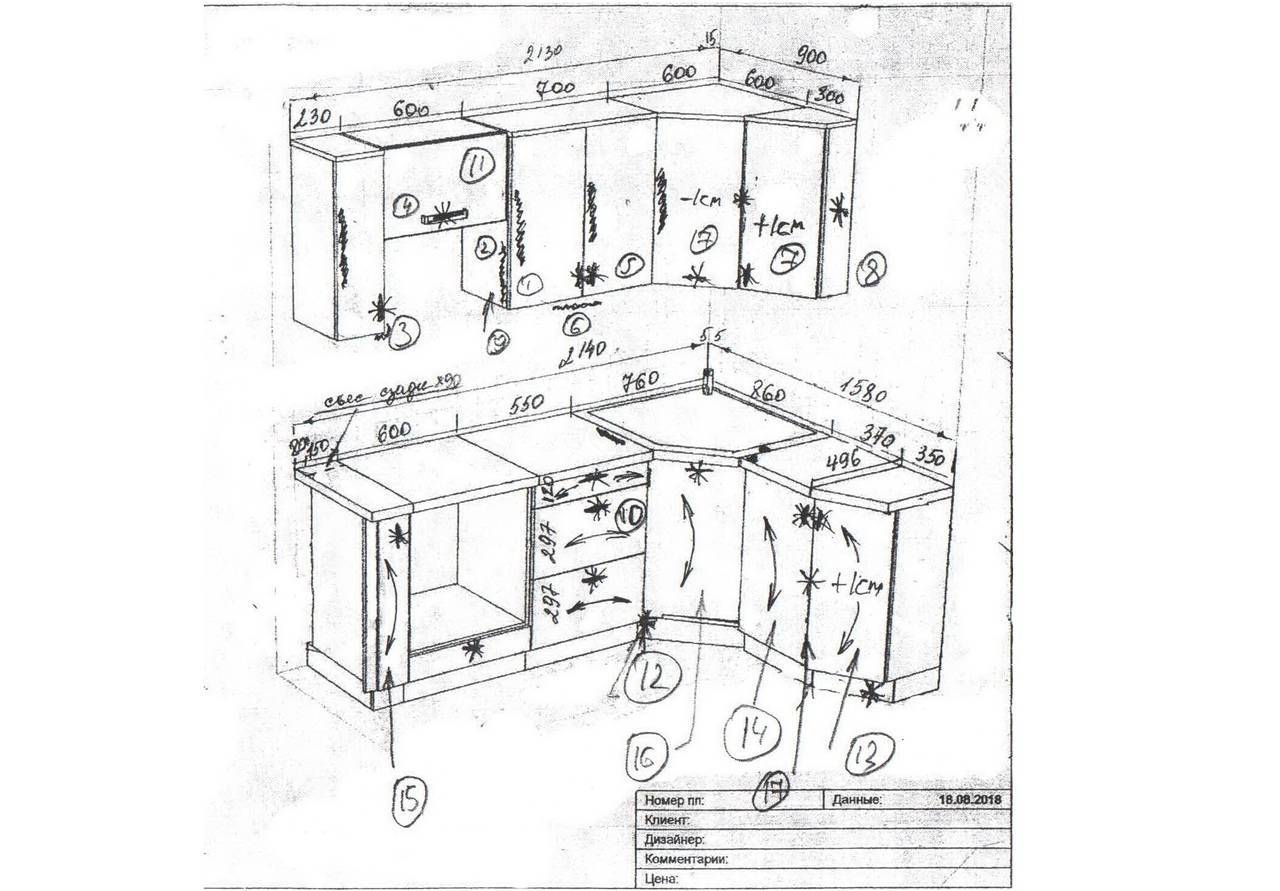

Замеры и эскиз

Первое действие – это вооружение линейкой, карандашом и листом плотной бумаги. Затем, производя замеры, приступите к созданию эскиза:

• С помощью рулетки определите длину, ширину и высоту кухни;
• Выберите подходящий масштаб – удобным будет 1:10. Каждые 10 сантиметров чертежа – это метр кухонного пространства;
• Согласно выбранному масштабу зарисуйте кухонный периметр, не забывайте записывать размеры стен;
• Укажите расположение дверей, окон и простенков. Запишите их размеры;
• Определите на эскизе места с проводкой, газом, водой и отоплением;
• Выберите планировку кухонного гарнитура (линейный, Г- или П-образный, с двумя линиями, островной или полуостровной).

Произведите замеры стен кухни на нескольких уровнях: на полу, посередине и у потолка. Иногда случается, что полученные данные будут отличаться в несколько сантиметров. Учитывать следует минимальные размеры, иначе гарнитур может не вписаться.

Перед тем, как определить месторасположение мебели, подумайте, как будут устроены следующие зоны:

• Моечная;
• Плита;
• Место для посуды;
• Хранилище продуктов;
• Рабочий стол.

В идеале посудомоечная и стиральная машина с мойкой устанавливаются возле труб водоснабжения, у канализации. Если у вас газовая плита, то ее удобно размещать на расстоянии до 2 метров от трубы. Рекомендуется не ставить холодильник рядом с нагревательными приборами. В действительности трудно удовлетворить указанным требованиям, но их все же нужно придерживаться.

Общие положения

Не открою Америки, если замечу, что прежде чем начать проектирование кухонного гарнитура, необходимо создать проект помещения в целом. Для этого необходимо знать точные размеры помещения, а также положение существующих коммуникаций. Бездумное расположение света, розеток, разводка воды и канализации, вентиляции и прочих вещей на ранних этапах ремонта, как правило, не даёт о себе знать, а вот уже ближе к финишу оно может сильно бросаться в глаза, нарушая как эстетику, так и функциональность помещения. Так что если вы не являетесь профессионалом, но считаете себя «самоделкиным» и верите в свои силы, то начните ремонт с изучения базовых данных, так сказать, прописных истин. Найдите в интернете и изучите статьи из разряда «20 типичных ошибок при проектировании кухни», «варианты расположения розеток на кухне», «выбор фасада для кухонного гарнитура» и т.п. Из них станет понятно, какие существуют стандартные размеры мебели, какие бывают кухонные фасады, на какой высоте навешивается настенный ряд шкафчиков и какое расстояние рекомендуют соблюдать между ним и напольным рядом.

Ну и для того, чтобы наконец начать «рисовать» шкафчики на бумаге, надо либо заранее приобрести всю крупную отдельно стоящую и встраиваемую бытовую технику, либо чётко представлять и знать её монтажные размеры и учитывать в проектировании. Для чего это нужно и так должно быть понятно.

Что должно быть на угловой кухне

Прежде чем заниматься разработкой чертежей и схем, необходимо продумать, что из мебели будет на кухне. Можно сделать несколько макетов с разными вариантами расстановки мебели и техники, выбрав наиболее удачный. Трёхмерные модели создаются с помощью компьютерных программ либо рисуются вручную при наличии необходимых художественных умений. Так или иначе, продумывать дизайн угловой кухни нужно с угла, это начальная точка. Часто в нём размещается мойка, встроенная в тумбу. Если места на угловой кухне мало, вместо раковины устанавливается компактный угловой шкафчик.

Правильный подход к планированию кухня, позволяет добиться ошеломительных результатов

Конечно, ни одна кухня не обходится без очага. В современных интерьерах его заменяют плиты и варочные поверхности. При необходимости их можно дополнить отдельным духовым шкафом, если конструкция плиты не подразумевает его. Стоит подумать о столешнице, она должна быть достаточно широкой, это удобно для работы. В малогабаритных кухнях в качестве продолжения рабочей поверхности можно использовать подоконник или приобрести компактную барную стойку — это рабочая поверхность и обеденный стол в одном флаконе.

На малогабаритной кухне можно оборудовать стол на подоконнике

Холодильник на кухне может быть достаточно вместительным, располагаясь в свободном углу. Если места маловато, уместнее выбрать небольшие модели до 120 л. Отдельная морозильная камера, расположенная на холодильнике или встроенная в тумбу рядом займёт меньше места.

В шкаф можно встроить обычный холодильник

Спускаемся с небес на землю

Полюбовавшись на творение рук своих, величаво висящее на стенах кухни, приступите к сборке напольных элементов гарнитура.

Начинаем плясать от угла

Соединяем нижние тумбы – угловую для мойки и соседнюю с ней для ящичков

А там размещается угловой шкаф с мойкой. Обычно это конструкция с дном, состоящим из двух частей, горизонтальной царгой, заменяющей вторую заднюю стенку для обеспечения доступа к сантехнике, и две перпендикулярных друг-другу (большая и малая) под столешницей. Соберите его по следующему плану:

• к задней стойке прикрутите составное дно и закрепите одним из торцов заднюю царгу;
• прикрутите боковые стойки и стяните их царгами;
• стяните их между собой винтами;
• произведите монтаж ножек к дну шкафа согласно разметке;
• повесьте и отрегулируйте дверцы.

Вставьте мойку

Установленная мойка в угловой шкафчик

Мойку часто продают отдельно от гарнитура. Учтите несколько важных моментов при установке.

• Выпиливание отверстия под него проводят до сборки с подложечной стороны.
• Край мойки имеет два периметра. Наружный соответствует ее кромке, а внутренний – специальным петлям для крепежа.
• При разметке отверстия отступите от края заготовки не менее 10 см. Очертите карандашом наружные границы мойки.
• Измерьте линейкой расстояние от кромки до крепежной петли.
• Отложите на это расстояние внутрь контура метки. Проведите через них линию, ограничивающую внутренний периметр.
• Просверлите на ней несколько сквозных отверстий для лобзика;
• Наклейте с подложечной стороны несколько полосок скотча, перекрывающих очерченную зону – это предотвратит повреждение лицевой поверхности при провисании выпиливаемого куска.
• Электролобзиком выпилите дырку под мойку.
• Нанесите герметик в пространство между внутренним и наружным периметрами и дождитесь его загустения.
• Вставьте и зафиксируйте мойку специальными зажимами.

Соберите напольные шкафы

Монтируем ножки для нашей напольной тумбы

Сборка напольных шкафов происходит по тому же принципу. Но сначала к дну шкафа согласно сделанным в нем отверстиям крепятся регулируемые ножки. После сборки корпусов обязательно произведите тщательное выравнивание по верхнему краю и межсекционную стяжку.

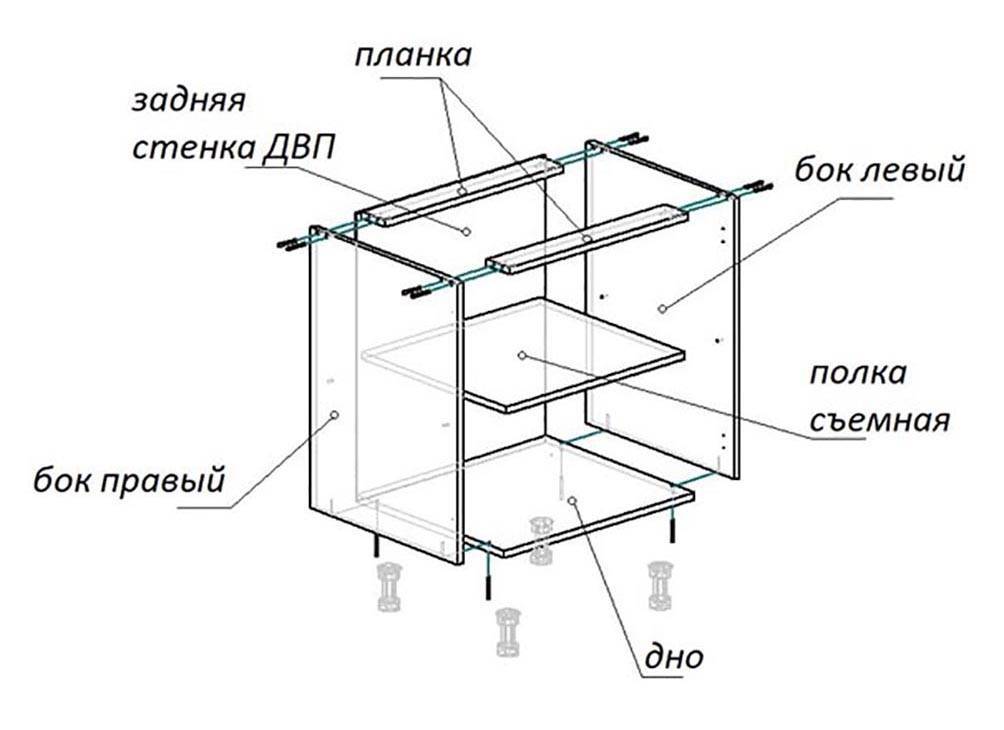

Последовательность сборки нижних кухонных тумб

Сборку выдвижных ящиков начните с монтажа направляющих на боковины. Припасуйте их к задней стенке, вставьте дно, установите лицевую крышку, проверьте диагонали на перекос, стяните крепеж, прикрутите ручки.

Устанавливаем направляющие для ящиков нижней тумбы

Установите столешницу

Столешница для кухонного гарнитура с вырезом для мойки

Чаще всего ее изготавливают из ламинированной ДВП. Она быстро монтируется, имеет небольшой вес и легко поддается обработке. Сборка состоит из следующих этапов.

• Разметьте ДВП с припуском не менее 1 см во все стороны, с учетом зазора до 5 мм «фартука» и толщины металлической планки, накладываемой на торцы.
• Выпилите заготовку электролобзиком или мебельной ножовкой.
• Нанесите герметик на торцы, плотно прижмите планку саморезами, удалите излишки силикона с помощью ацетона.
• Установите столешницу на стойки напольных шкафов и закрепите с помощью саморезов.
• Зазор между краями, примыкающие к фартуку заполните герметиком и закройте мебельным бордюром.

ВАЖНО! Отнеситесь серьезно к гидроизоляции торцов и стыковочных поверхностей и выполняйте все требования производителя. Угловая столешница состоит из двух и более частей, соединяющихся с помощью специальных стяжек. Ее сборку произведите по следующей схеме:

Ее сборку произведите по следующей схеме:

Угловая столешница состоит из двух и более частей, соединяющихся с помощью специальных стяжек. Ее сборку произведите по следующей схеме:

• на верхнее ребро края стыка нанесите специальный клей, идущий в комплекте, который обладает высокими адгезивными свойствами;
• остальную часть стыка тщательно смажьте обычным столярным клеем;
• вставьте ламели в специальную прорезь пропиленную вдоль обеих сторон стыка;
• установите стяжки с подложечной стороны в зеркально совпадающие пазы, сделанные перпендикулярно поверхности стыка, произведите стягивание с помощью гаечного ключа;
• удалите выступивший на лицевую поверхность клей с помощью уайтспирита или ацетона.

К СВЕДЕНИЮ! Рекомендуем на края стыков наклеить малярный скотч для аккуратного нанесения и быстрого удаления остатков клея

Поздравляем! Вы справились и произвели сборку и установку кухонного гарнитура своими руками, который прослужит долгие годы и будет являться предметом вашей гордости.

Готовая кухня, собранная своими руками

Декорирование

Если возникла необходимость преобразить старую кухню, оклеивают ее самоклеющейся пленкой. Это красивый облицовочный материал, в укладке которого может возникнуть только 1 проблема: воздушные пузыри. Для того чтобы избежать этой неприятности, следуют инструкции о том, как сделать своими руками красивые фасады:

• Подготовить гарнитур к обновлению. Следует снять дверцы и фурнитуру. Все поверхности хорошо очистить от загрязнений, протереть подлежащие оклеиванию элементы гарнитура ветошью, смоченной Уайт Спиритом. Таким образом обезжиривают поверхности.
• Снять мерки и прибавить к каждому показателю 20 мм. Этого должно быть достаточно для загиба пленки на торцы.
• Постепенно снимая бумажную подложку, приклеить пленку к основанию. Разгладить ее сухой ветошью или губкой.
• Нагреть оклеенные торцы феном и одновременно прижать облицовочный материал к оформляемой поверхности. Тем самым сформировать красивые ровные линии сгиба.

Декорирование пленкой – не единственный вариант обновления старой кухни. Есть еще 1 недорогой способ, который заключается в наклеивании на фасады молдингов и окрашивании оформленных поверхностей краской из баллончика.

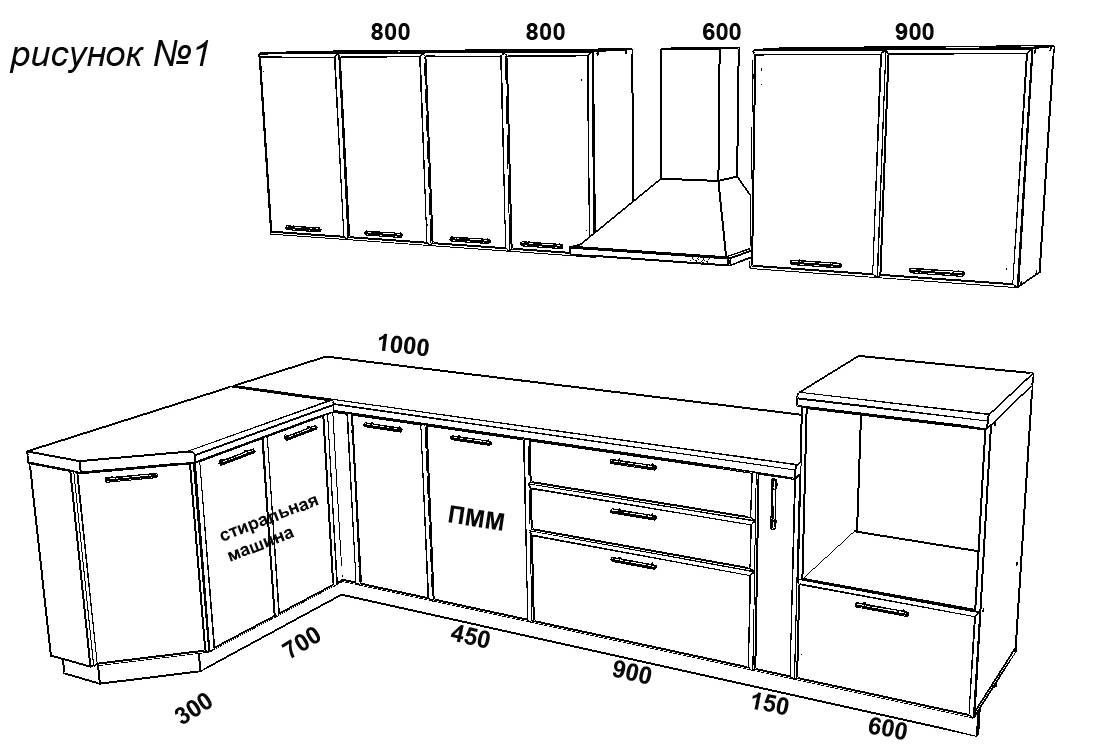

Чертежи с размерами напольных кухонных шкафов и пеналов

Стандартные размеры напольных столов-тумб для кухни во многом определяются размерами встраиваемой бытовой техники.

Столешницу нельзя заузить, изменив глубину нижнего ряда, если будет устанавливаться стандартная мойка и варочная поверхность на 4 конфорки, духовой шкаф, посудомоечная машина. Во всех остальных случаях можно. Есть мойки с зауженной площадкой, меньшие по глубине стиральные машины и отдельностоящие плиты, варочную поверхность на 2 конфорки можно расположить вдоль.

Стандартная высота нижнего ряда кухни – 850 мм. Она рассчитана под «стандартный» рост человека. Если вы выше или ниже, то лучше ее изменить под свой рост. Работать на такой кухне станет гораздо удобнее.

По ширине нижние модули кухни довольно гибкие. Самый узкий стол-тумба рассчитан под бутылочницу и имеет ширину 150-200 мм. А самый широкий можно спроектировать до 900 мм и оснастить его выдвижными ящиками или вложенными полками.

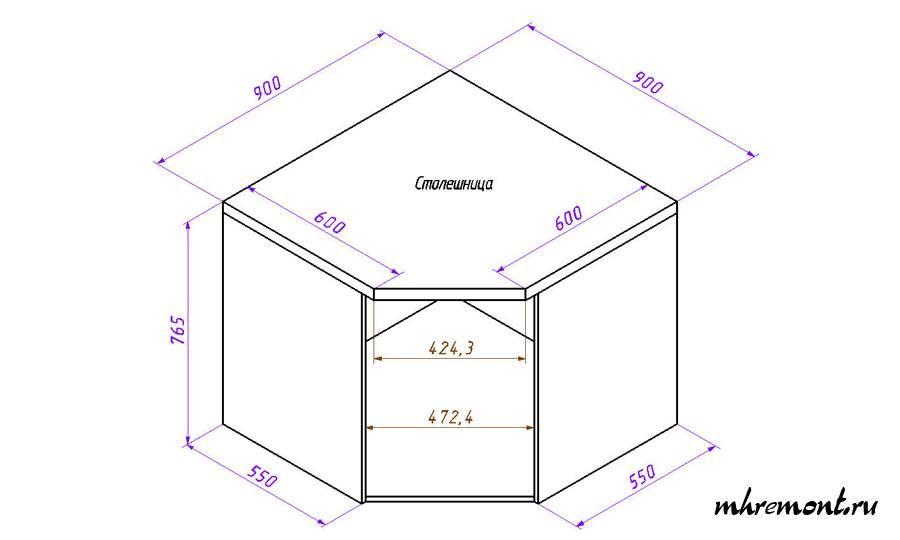

Относительно угловых модулей нижнего ряда кухни существуют определенные стандарты. Основываются они на обеспечении доступа к внутреннему пространству стола-тумбы. Делать фасад углового шкафа меньше 350-400мм нежелательно. Поэтому стандартные размеры варьируются в пределах 900х900 мм от угла для Г-образных и трапециевидных, 1000х600 мм для имеющих фальш-панель столов-тумб.

Торцевые модули проектируются по остаточному принципу. Для длины 200-300 мм возможно разработать вариант с закрытой дверцей. Если места остается меньше для скругления столешницы, то лучше оставить открытые полки.

Размеры кухонных пеналов и высоких тумб со столешницей во многом зависят высоте всего кухонного гарнитура и особенностям общего дизайна. Исходя из их габаритов, разрабатывается внутреннее наполнение и составляются рабочие чертежи.

Если планируете оснастить кухню встраиваемой техникой, рекомендуем ознакомиться с нюансами встройки духового шкафа.

Процесс изготовления: пошаговая инструкция

1. Предварительная подготовка

Перед тем, как приступить к сборке своими руками, необходимо приготовить все составные блоки и детали будущего массива. Они выпиливаются из выбранного материала с помощью лобзика. Их спилы нужно зашлифовать. Для этой цели хорошо подойдет наждачная бумага. Во избежание попадания влаги и плесени на каждый из спилов одевается меламиновая кромочная лента. Для того, чтобы размеры всех элементов были четко выверены, желательно создать карту распила. Для этого в интернете существуют специальные сервисы. Такая предварительная работа позволит избежать погрешностей в раскрое. Кроме того эта схема учтет размер реза пилы.

Начальный этап процесса изготовления кухонный мебели

1. Сборка элементов

Сборка верхних шкафчиков на кухне

После того, как с учетом всех замеров подготовлены отдельные детали и элементы, их нужно разложить по мере очередности сборки. Это сделает процесс сборки более упорядоченным.

Кухонные шкафы собираются по следующему алгоритму:

• Если есть выдвижные ящики, то вначале устанавливаются направляющие. При этом обязательно применять уровень.
• Если предусмотрены полки, то нужно просверлить отверстия для их крепления.
• Для межстеночного крепления сверлятся отдельные отверстия.
• Ко дну шкафа крепятся его боковые стенки.
• Крепится верхняя часть.
• Крепятся ножки.

По окончанию сборки всех изделий можно приступить к их монтажу.

Сборка кухонной мебели

1. Монтаж

Если процесс сборки кухни совпал с ремонтом, то все строительные работы следует завершить до начала монтажа. Стены и пол комнаты должны быть подготовлены к крепежу мебели. В качестве фартука можно взять кусок МДФ. Монтаж обычно начинают с нижних элементов. Для этого используют уровень. После того, как все изделия соединены между собой (для этого применяются евростяжки), сзади всего массива фиксируется общая стенка.

Монтаж и сборка кухни своими руками

В столешнице нужно наметить места расположения плиты, рабочей поверхности и мойки. На каждом участке выпиливаются соответствующие отверстия, которые обрабатываются строительным герметиком. Сама же столешница крепится саморезами к готовым тумбам.

Установка столешницы – ответственный процесс

После этого устанавливаются верхние элементы. Самая оптимальная дистанция между столешницей и дном верхних шкафов – 650 мм. Для того, чтобы определить высоту расположения полотна для крепления верхних элементов, необходимо к указанному расстоянию прибавить высоту шкафов и 10 мм, занимаемых конструкцией крепления. Верхние ярусы крепятся специальными навесами, установленными на задние стенки.

В завершении монтажа кухни своими руками фиксируются дверцы в открытом положении. Для этого дверная петля фиксируется на дверце, а после монтируются в стену.

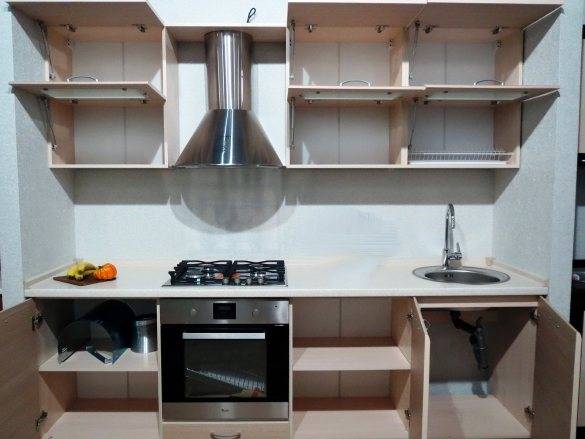

Установленные дверцы в открытом положении

После монтажа самого гарнитура устанавливаются электроника, встраиваемые элементы и различная фурнитура (ручки, рейлинги, сушилки и т.д.)

Монтаж духового шкафа и встроенной варочной поверхности

Чертёж

Схема будущего кухонного гарнитура создаётся по определённому порядку. В первую очередь продумывается расположение рабочего треугольника. Последовательность такова:

• Холодильник;
• Раковина;
• Плита или варочная поверхность.

Варианты размещения рабочей зоны на кухне

Столешница, как правило, на угловой кухне помещается между мойкой и плитой. Расстояние должно быть не менее полуметра в целях техники безопасности — нельзя допускать попадания брызг воды на горящие конфорки. Расстояние от мойки до холодильника должно быть 1-1,5 метров, чтобы быстро доставать всё необходимое. Такая расстановка на чертежах угловой кухни обусловлена удобством работы.

Планировка кухни с правильным размещением рабочего треугольника

По этим причинам крайне не рекомендуется размещать плиту рядом с окном:

• Ветер может задуть огонь конфорок;
• Открытые окна могут мешать подойти к плите.

Возле окна лучше разместить мойку

Для столешницы окно отличное место, так рабочая поверхность получит дополнительное освещение. Отдельно стоит подумать о хранении посуды, особенно сковородок и кастрюль. Для этого на чертеже отмечаются напольные тумбы и навесные шкафчики. Чтобы гарь и жир не распространялись по кухне, потребуется хорошая вытяжка, расположение которой также отмечается на схеме.

Телескопичная встраиваемая вытяжка подойдёт под любой интерьер

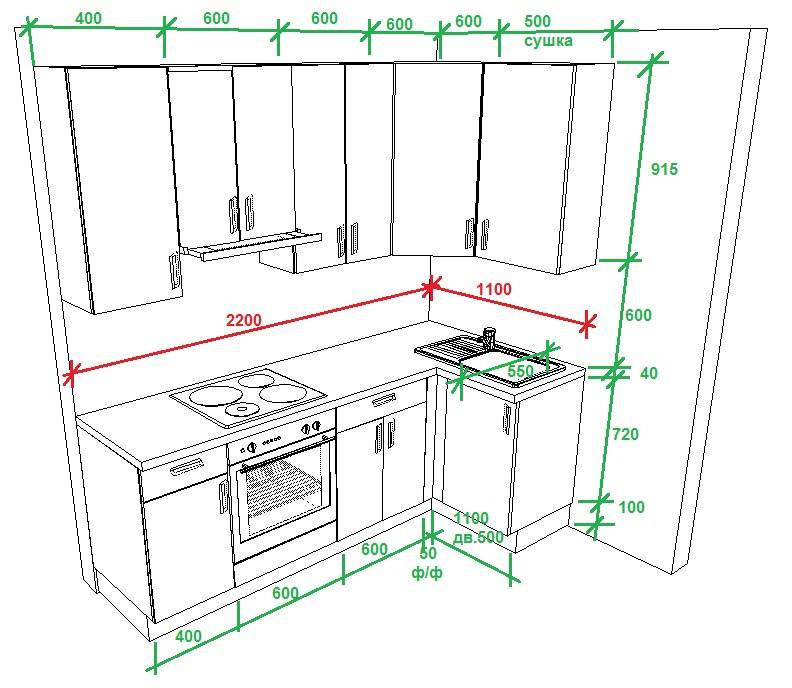

Мерки

Чтобы чертёж углового кухонного гарнитура был максимально точным, необходимо сделать качественные замеры. Это ответственная часть работы, даже небольшие ошибки могут привести к тому, что в результате мебель просто не встанет на место. Примеры чертежей с размерами для ремонта кухни своими руками можно посмотреть на фото далее.

Чертёж, созданный в одной из компьютерных программ с учётом всех замеров

Одними из самых важных параметров являются длина и высота стен, это нужно, чтобы точно рассчитать количество шкафов вместе с их габаритами. Вот стандартные мерки, которые берутся за основу для дизайна угловой кухни:

• Высота тумб и столешниц, как правило, составляет 85 см, это примерно уровень пояса для человека среднего роста.
• Глубина рабочей поверхности до 50 см, она может быть меньше — всё зависит от расположения газовых труб и водопровода, идущих вдоль стен.
• Ширина тумб и навесных шкафчиков бывает разной — от 30 до 80 см. Самые узкие варианты используются, если планируются выдвижные ящики и полки. Для распашных моделей выбираются более широкие размеры.
• Самая широкая тумба, как правило, подбирается под мойку — около 80 см. Если угловая кухня небольшая, стоит отметить на чертеже размеры 60 см.
• Ширина навесных шкафчиков и полок выбирается по тем же критериям, что и у напольных тумб. Красивее и удобнее смотрятся модели поуже.
• Стандартная глубина навесной мебели 30 см, а высота 71,5 см. Если мало места, а высота потолков позволяет, можно изменить этот параметр в большую сторону.
• Расстояние между верхними и напольными деталями гарнитура 65 см, это крайне вариативный параметр и подбирается с учётом роста хозяев дома.

3-D макет будущей кухни

Приведённые выше размеры могут использоваться для чертежей и схем кухни, собранной своими руками. Это не жёсткие требования, все параметры можно менять под индивидуальные особенности помещения, потребности домочадцев и пр. Единственная деталь, чей размер действительно важен, это фасад — изготовление на заказ нестандартных моделей обходится дороже.

Нюансы при работе с размерами мебели

Расчёт размеров мебели самый важный этап при создании чертежей угловой кухни, ему следует уделить особое внимание. Каждый элемент гарнитура просчитывается по отдельности

Притом наибольшие трудности при расчётах возникают с тумбой под духовку с варочной панелью, тут надо скрупулёзно отметить размеры мебели, учитывая габариты техники.

Кроме общего чертежа угловой кухни с размещением всей мебели с техникой потребуется составить несколько отдельных стен с подробной детализацией каждого элемента гарнитура кухни. Это все ящики, полки, дверцы, стенки, крышки, задняя панель. Также на схеме стоит отметить место расположения ручек, петель и пр. Варианты дизайна угловой кухни, сделанной своими руками по выбранным размерам и чертежам можно видеть на фото ниже.

Список элементов

Чертежи и схемы обязательно необходимо дополнить точным списком всех деталей гарнитура, указав их размеры и точное количество. Фурнитура также входит в этот перечень. Основные пункты списка:

• Задняя панель;
• Боковые детали;
• Фасад.

Также указывается материал, из которого планируется изготовить детали. Для корпуса лучше выбирать наиболее прочные варианты, например, дерево, а вот для задних стенок подойдёт толстый лист фанеры.

Инструменты для сборки мебели и необходимые материалы

Чтобы сделать мебель самому, понадобится определенный набор инструментов.

Проверьте наличие у вас:

• дрели;
• шуруповерта;
• молотка и гвоздей;
• плоскогубцев;
• электролобзика;
• ножовки;
• строительного уровня;
• рулетки;
• угольника;
• монтажного ножа;
• наждачной бумаги.

Новичкам в столярном деле опытные мастера советуют приобретать или заказывать готовые фасады на мебель, и уже под них строить чертежи для мебели. Если это ваша первая сборка, чтобы сделать аккуратные дверцы и торцы ящиков придется приложить немало усилий, а результат не всегда соответствует вложенному труду.

Кухонные фасады можно изготовить на заказ или, обладая определенными навыками, сделать самостоятельно

Итак, комплект материалов для сборки кухни включает:

• дверцы для шкафчиков;
• ламинированная МДФ для стенок толщиной 16 мм;
• ламинированная ДВП для стенок ящиков – 5 мм;
• ДСП для столешницы толщиной 32 мм;
• фурнитура – ручки для дверок, петли, мебельная кромка, евровинты, шариковые направляющие;
• мойка;
• сушка;
• сетки;
• полкодержатели;
• евростяжки.

Проектирование кухни своими руками

Изготовление кухонного гарнитура начинают с проекта. Для проекта требуются габаритные размеры места, где она будет установлена. После чего можно начать подбирать составные элементы.

Рис.1. Чертеж кухонного гарнитура с размерами.

Кухонный гарнитур состоит из ящиков, в которых может быть различное наполнение, начиная с полок и заканчивая выдвижными корзинами. Для отделений как верхнего, так и нижнего рядов установлены стандартные размеры по ширине начиная с 15 см до 100 см, с шагом 5 см, т.е. 15, 20, 25, 30, 35 см и т.д. Знать их нужно для проектирования.

При подготовке проекта следует руководствоваться стандартными размерами, т.к. вся фурнитура изготавливается с их учетом.

Определяя компоновку следует принимать во внимание, что стандартная высота ящиков нижнего ряда составляет 72 см, верхних может быть 60, 72 или 90 см. Глубина нижнего ряда 55 см, верхнего 30 см. Конечно изготавливая кухонной гарнитур своими руками можно устанавливать произвольные размеры, но тогда придется отказаться от готовых компонентов кухни (например, фасад), и все элементы изготавливать по индивидуально

Конечно изготавливая кухонной гарнитур своими руками можно устанавливать произвольные размеры, но тогда придется отказаться от готовых компонентов кухни (например, фасад), и все элементы изготавливать по индивидуально.

В том случае если стандартными ящичками не заполняется все пространство, отведенное под кухню, то в оставшимся месте делают либо полки по индивидуальным размерам.

Отличительной особенностью обладает угловой кухонный гарнитур. Угловой кухонный шкаф может быть нескольких вариантов: прямой (рис. 2) и с углом 135 градусов (рис. 3). Та же особенность относится и к верхнему ряду (рис. 4).

Рис.2. Прямой угловой кухонный шкаф чертеж. Нижний ряд.

Рис.3. Угловой шкаф кухни чертеж. С углом 135 градусов.

Рис.4. Угловой навесной кухонный шкаф чертеж.

Угловая тумба под мойку (чертеж см. выше) часто используется если площадь помещения позволяет, для маленьких кухонь прямой шкаф. Таким образом, в прямой устанавливается прямоугольная или круглая мойка, в угловой – угловая или круглая.

Подготавливая проект мебели на кухню следует соблюдать следующие рекомендации:

• Место под установку плиты должно быть равно ширине ее самой, обычно это 50, 60 см.
• Для встроенной плиты шкаф должен быть шириной 60 см и глубиной не менее 55 см. Тоже относится и для духовки.
• Пространство под вытяжку должно быть 60 см для встроенной и 90 для остальных типов.
• Расстояние между вытяжкой и плитой должно быть не менее 70 см. Шкаф для встроенной вытяжки по высоте должен быть на 30 см меньше остальных.
• Пространство под холодильник должно быть не менее 60 см.
• Выкатные корзины устанавливаются в кухонные шкафчики только стандартного размера.

Схемы размещения кухонных модулей

Производители выпускают модульные кухни с учётом нескольких стандартных вариантов её сборки. Они зависят от формы помещения и могут, при необходимости, скрыть её недостатки:

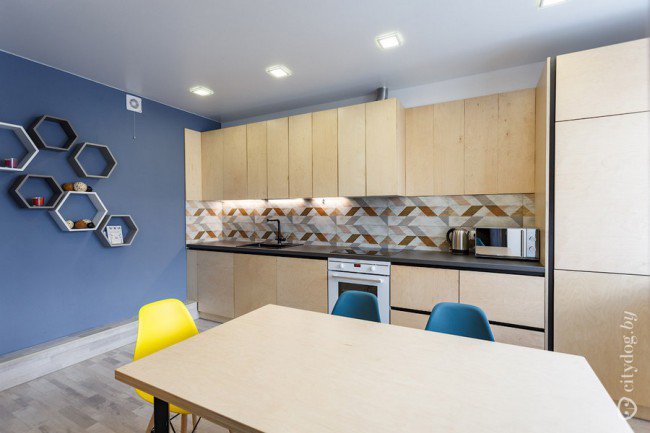

Линейное размещение кухни

1. Линейная. Полностью закрывает длинную стену до 3 м. С помощи таких модулей можно сделать узкое помещение визуально шире, если разместить их вдоль короткой стены.
2. Угловая. Позволяет отделить одну часть комнаты от другой. Удобно, если площадь кухни невелика или же в ней располагается ещё и обеденный стол.

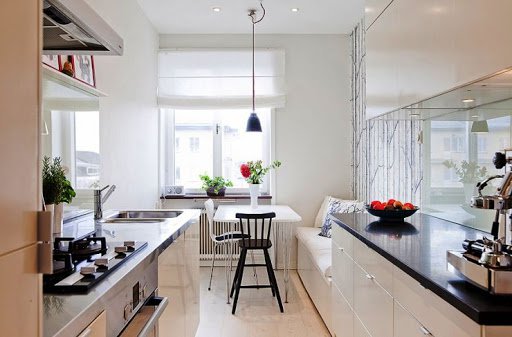

3. Двухрядная. Элементы размещаются по двум противоположным сторонам кухни. Отличный вариант для просторных помещений: у одной стены вы оборудуете рабочую зону, у другой – зону хранения посуды и продуктов.
4. П-образная. Также подходит для просторных помещений. Создаёт уют и освобождает остальную часть кухни для других целей.
5. Островная. Центральная часть – остров – состоит из пары-тройки модулей (мойка, разделочный стол, духовка и т.п.).

   Полуостровная кухня

6. Полуостровная. Набирает популярность в последнее время. Место «полуострова» занимает барная стойка или обеденный стол.

Советы и рекомендации

В завершение рассмотрим несколько советов и рекомендации :

Установка мойки в столешницу с пропилом

В случае с угловым гарнитуром необходимо выполнить установку так называемого углового шкафа. В его сборке нет ничего сложного за исключением того, что такой шкаф будет иметь неправильную форму (обычно пятиугольную), поэтому Вам придется немного попотеть во время выравнивания боковых и верхних стен.

Пятиугольный угловой шкаф

Также обратите внимание, что начинать установку нижних и верхних уровней гарнитуры рекомендуется именно с бокового шкафа, поскольку именно от него будут «выстраиваться» другие элементы кухонной мебели и техники.
Как крепить ножки? Обычно он крепятся в самый последний момент после сборки шкафа. Основной способ крепления — использование саморезов, а крепятся ножки в специальные выемки, сделанные производителем мебели (если их нет, то Вам придется самостоятельно вымерять оптимальное место для вкручивания саморезов).

Ножки скрываются так

После сборки гарнитура рекомендуется выполнить стяжку верхних и нижних элементов друг с другом с помощью специальных болтов — это обеспечит конструкции устойчивость (особенно это критично в случае неровных полов).

• Как и чем очистить плиту от застарелого жира с помощью различных средств

• Критерии выбора качественного фитинга

• Дизайн кухни в стиле ретро — варианты оформления интерьера

• Как сделать летнюю кухню на даче своими руками — проекты и пошаговый план

Верхние модули

Настенные модули могут быть выполнены в трех вариантах: вертикальные, горизонтальные и прямоугольник. При выборе любого из них, стоит учитывать основное правило: высота шкафа должна быть такой, чтобы верхние полки были в свободном доступе.

Высота верхних шкафов должна позволять свободно до них дотянуться.

Верхний навесной модуль можно изготовить с размерами:

1. параметры: 800х720;
2. боковые стены: 300х720;
3. верх, низ, полка: 300х768.

Пример схемы расчета верхних кухонных шкафов.

Выдвижные ящики

Популярный мебельный шкафчик для нижнего ряда обычно содержит четыре выдвижных ящика. Он удобный, функциональный и простой в изготовлении.

Выдвижные ящики довольно просты в изготовлении.

Можно остановить свой выбор на модуле с такими габаритами:

1. ширина: 400;
2. боковые стены: 500х722;
3. поддон: 500х368;
4. выдвижные конструкции: 140х500;
5. нижняя планка: 100х400.

Размер выдвижных ящиков зависит от ваших собственных нужд.

Можно уменьшить количество ящиков, тем самым, увеличив их полезный объем. Или сделать различной высоты, под собственные нужды.

Количество ящиков можно как уменьшить, так и увеличить по своему желанию.

Встроенная кухня

Особенное внимание необходимо уделить мебели, в которую потребуется встроить технику. При расчете размеров шкафов учитывают габариты варочной поверхности, духового шкафа и посудомоечной машины, которые можно отыскать в инструкции

Под встроенную бытовую технику придется произвести максимально точные расчеты.

На основании замеров для тумбы 600х500 мм можно выполнить расчеты под свою технику:

1. боковые стены: 500х722;
2. верх, низ: 500х568;
3. нижняя планка: 100х600.

При планировании встроенной кухни нужно учитывать размеры техники.Варочная поверхность не должна находиться рядом с холодильником.

Также от плиты до мойки нужно соблюсти дистанцию не менее 500 мм.

Между раковиной и плитой должно быть расстояние не меньше полуметра.
