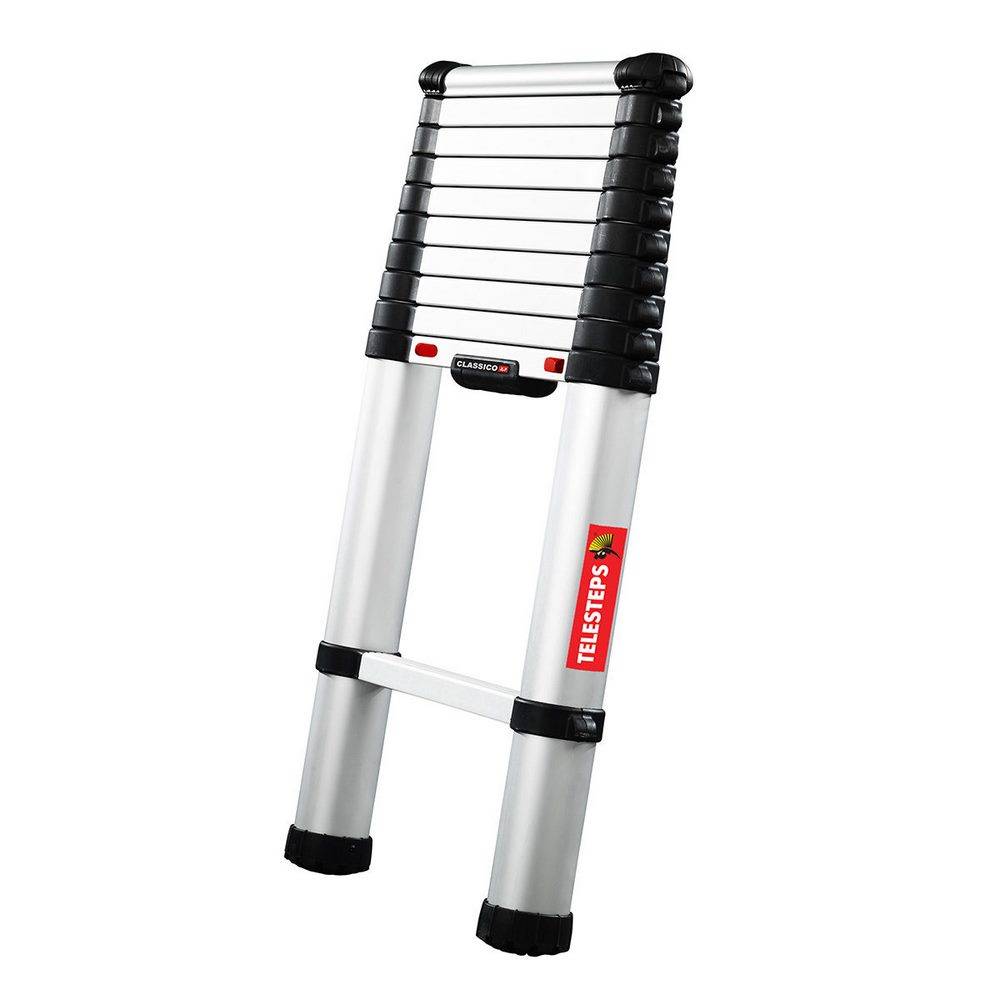

Лестница телескопическая: особенности и устройство

Проверка перед заступлением на дежурство и обслуживание

Перед тем как заступить на дежурство, лестницу снимают с пожарной машины и под наблюдением командира устанавливают и выдвигают. Производят внешний осмотр тетивы и ступеней, проверяют, присутствуют ли упоры. Проверяют затяжку гаек, целостность канатов (троса и цепи). Все неподвижные детали должны быть надежно соединены, не расшатаны, без трещин, выбоин и коррозии.

Блоки должны быть в рабочем состоянии, концы канатов правильно заделаны. Секции должны выдвигаться и становиться на место без заедания.

Если присутствует какая-то неисправность, то ее устраняют. Ремонт надо проводить своевременно, не затягивая.

Особенности конструкции

Одним из главных преимуществ телескопических автовышек является идеально гармоничное сочетание небольшой массы и внушительной грузоподъемности, обеспечиваемое за счет применения в конструкции стрелы прочных полых труб с поперечным квадратным сечением, в совокупности образующих стрелу переменной длины. Скромные габариты, небольшая масса, маневренность и функциональность позволяют использовать шасси с установленным на него подъемником в нескольких режимах, обеспечивая качественное выполнение задач самого разного рода.

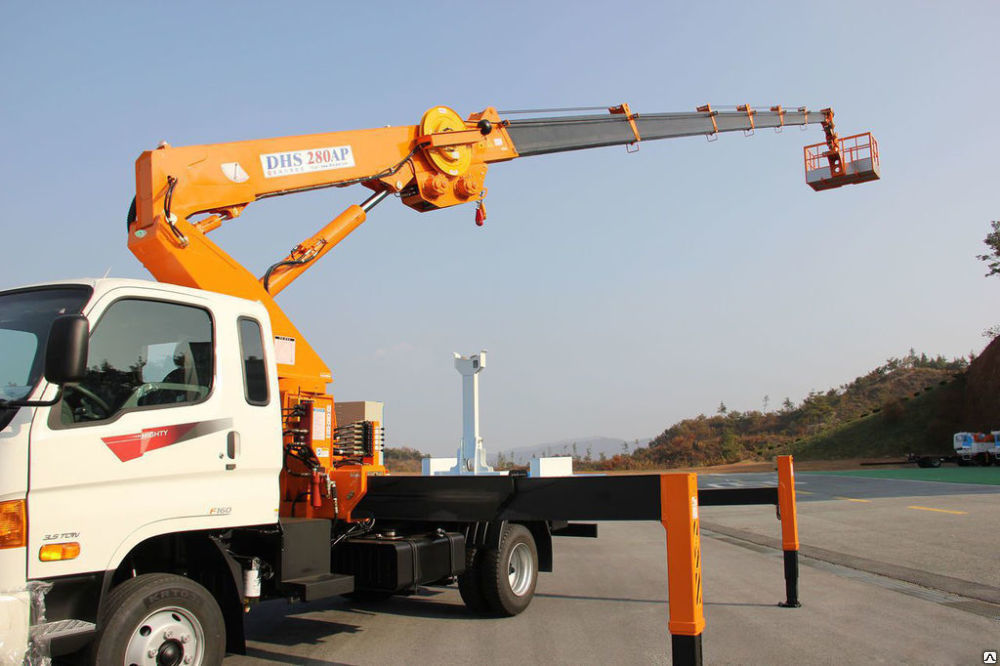

Внешне телескопический подъемник на автомобильном ходу заметно выделяется на фоне других видов вышек, например, складывающихся коленчатых. Раскрытие стрелы происходит путем постепенного последовательного выдвижения отдельных ее трубчатых частей, аналогичным образом раскладывается подзорная труба или антенна бытового радиоприемника. Такая необычная конструкция позволяет телескопической автовышке осуществлять подъем люльки с грузом или людьми на достаточно большую высоту даже в условиях сильно стесненного пространства – на оживленных улицах, в узких дворах, на автомобильных магистралях. Для сравнения – в то время как минимальный радиус рабочего пространства для подъема люльки на высоту 28 метров у коленчатого подъемника составляет 13 метров, у телескопического он более чем в 2 раза меньше.

Составляющие элементы стремянок

Телескопические лестницы-стремянки представляют собой устройство, состоящее из нескольких секций, которые соединяются между собой раздвижными механизмами. Состоит лестница-стремянка из:

  • Стоек, которые являются основной опорой. Желательно, чтобы на них присутствовали резиновые противоскользящие насадки для большей устойчивости.
  • Ступеней (в бытовых их может быть всего 2, в профессиональных моделях — до 24), шаг между ними не превышает 25 см (обычно от 20 до 25 см). Могут быть различны по ширине. Более широкие ступени обеспечивают лучшую устойчивость при эксплуатации. Рельефные выступы на них, предотвращая скольжение, обеспечивают безопасность при спуске/подъеме. В некоторых моделях дополнительно может присутствовать прорезиненное покрытие, которое защищает от возможного удара током при работе с электричеством. Нагрузка на одну ступень — максимум 150 кг.
  • Поручней. Не являются обязательной составной частью, поэтому есть далеко не во всех моделях.

Это интересно: Деревянная стремянка — надежная конструкция своими руками

Что учесть при выборе бытовой стремянки?

Если квартира имеет стандартные невысокие потолки, а забираться на стремянку регулярно будет молодой и ловкий мужчина, то взять можно практически любую стремянку. Главное, чтобы она была устойчивой. Всем остальным стоит быть более внимательным при выборе и учитывать следующие нюансы:

лестница высотой 1,5 м – универсальный вариант, но если рост у вас небольшой, то лучше взять чуть более высокую модель;
комфортная глубина ступени – не менее 12 см, а расстояние между ступенями – не более 20 см

Чем меньше расстояние между ступенями, тем комфортнее лестница в обращении;
ширина ступени – не менее 50 см, а рабочая площадка может быть шириной и 35 см;
максимальная нагрузка при нахождении на рабочей площадке фиксирована для каждой модели, потому учитывайте вес тех, кто будет забираться на лестницу, а также принимайте во внимание спектр проводимых работ;
чем меньше места занимает стремянка и чем она легче, тем лучше, но при этом не должна страдать безопасность и надежность;
попробуйте сложить и разложить стремянку в магазине – эти действия не должны вызывать никаких затруднений;
также продумайте, где вы будете хранить стремянку. В магазине бывает велик соблазн взять ту, что подешевле или пофункциональнее, и вы можете легкомысленно решить, что придумаете, как и где ее хранить

Увы, эта ошибка в итоге может обернуться массой неудобств.

Устойчивость стремянки лучше проверить во время покупки, заодно оценив вес, компактность и качество сборки.

Статья написана для сайта .

Метки:Подготовка к ремонту помещения, строительство

Лестница-палка

Лестница-палка (ЛП)

Лестница-палка (ЛП) – предназначена для подъема пожарных на первый этаж через оконные проемы зданий и сооружений и для использования, как таран, при открывании дверей.

Лестница-палка вследствие ее сравнительно малой высоты применяют преимущественно внутри помещений, в развернутом виде – как приставную. Она может также использоваться как носилки при выносе пострадавших.

Лестница состоит из двух тетив и восьми ступеней. Особенностью лестницы является шарнирное крепление ступеней, что позволяет ее сдвигать.

На каждом конце тетивы расположено углубление, за которое убирается конец другой тетивы при составлении ступеней. Ступени лестницы прячутся в пазы тетивы. Шарнир, соединяющий ступень с тетивой, является железной втулкой, плотно вставленной в конец ступени.

В сложенном состоянии лестница является палкой с закругленными и окованными концами, что дает возможность использовать ее на пожарах для отбивания штукатурки и выполнения других подобных работ.

Характеристики ЛП

Длина лестницы, мм:
– в сложенном состоянии3400
– в разложенном состоянии3116
Сечение составленной лестницы, мм105 × 68
Расстояние между тетивами, мм250
Шаг между ступенями, мм340
Масса, кг, не более10,5

Испытание ЛП

Один раз в год и после каждого ремонта лестница-палка испытываться. Перед использованием ее на соревнованиях предоставляется акт проверки. Запрещается использовать лестницу, имеющею неисправности, повреждения основных частей или такую, которая не прошла испытаний.

При испытании на прочность лестница-палка раскладывается и устанавливается на твердую почву к стене под углом 75

к горизонтали. К середине ступени посередине лестницы прикладывается нагрузка:

  • (1,2±0,05) кН ((120 ± 5) кгс) – для деревянных лестниц-палок;
  • (2,0±0,1) кН ((200±10) кгс) – для металлических лестниц-палок.

Лестница выдерживается под действием указанного нагрузки в течение (130±10) с, после чего нагрузка снимается. После проверки лестница-палка легко разлагаться, свободно и плотно складываться не иметь никакой деформации.

Результаты испытания заносятся в журнал испытаний пожарно-технического оборудования пожарно-спасательной части.

Дополнительные элементы для телескопических конструкций

Для большего удобства при эксплуатации, выдвижные стремянки оснащают дополнительными элементами.

Удлинители стоек. Незаменимы при произведении работ с неровной поверхностью.

  • Дополнительные опоры. Нужны для расширения опорной площади.
  • Колеса-ролики. Для облегчения перемещения стремянки можно прикрепить к ее ножкам устройство в виде роликов. Для работы, проводимой на мягкой почве, идеально подойдут насадки с заостренными кончиками.
  • Крюки для крепления грузов. Закрепляются непосредственно на ступени или в месте крепления конструкции к стойке.
  • Площадки. На них располагаются инструменты и материалы, которые понадобятся для проведения работ.
  • Страховочные дуги. Актуальны для работ на высоте, а также при необходимости установки конструкции на неровной поверхности.

Откидная

Самая сложная и массивная в исполнении – откидная чердачная лестница. Она состоит из нескольких нарезных фрагментов обычной лестницы. Тетива соединяется с помощью петель или так называемых башмачков. Это шарнирный элемент наподобие петель. Он позволяет двигать складные части конструкции до определенного уровня.

В сложенном состоянии лестница занимает больше места, чем предыдущие модели. В связи с этим нужно обеспечить достаточную площадь для её хранения и разборки. Именно поэтому наличие чердачного люка в этом случае является обязательным условием.

Принцип конструкции состоит в том, что одна её часть фиксируется на крышке люка. При открывании наружу становится возможным разложить лестницу до уровня пола. Каждая секция откидывается в нужном направлении. По сути схема раскладки напоминает книжную. Как только тетива соединяется, лестница фиксируется в нужном положении и её можно использовать. После этого её можно сложить в таком же порядке, в котором производилась разборка.

Откидная чердачная лестница в сложенном виде

Дополнительные элементы

Базовую модификацию делают более функциональной с помощью:

  • удлинителей для опор; они нужны при работе на разноуровневых высотах: лестницах, фасадах и так далее. Их крепят с помощью винтовых соединений;
  • полочек, лотков и крюков для размещения рабочих инструментов. Эти устройства особенно удобны во время отделочных операций;
  • насадок-роликов для более легкого перемещения разложенной конструкции;
  • острых насадок для ножек. Их применяют для установки стремянки на мягкой почве. Насадки погружаются в грунт, тем самым предотвращая утопание лестницы под воздействием собственного веса.

Составляющие элементы стремянок

Телескопические лестницы-стремянки представляют собой устройство, состоящее из нескольких секций, которые соединяются между собой раздвижными механизмами. Состоит лестница-стремянка из:

  • Стоек, которые являются основной опорой. Желательно, чтобы на них присутствовали резиновые противоскользящие насадки для большей устойчивости.
  • Ступеней (в бытовых их может быть всего 2, в профессиональных моделях — до 24), шаг между ними не превышает 25 см (обычно от 20 до 25 см). Могут быть различны по ширине. Более широкие ступени обеспечивают лучшую устойчивость при эксплуатации. Рельефные выступы на них, предотвращая скольжение, обеспечивают безопасность при спуске/подъеме. В некоторых моделях дополнительно может присутствовать прорезиненное покрытие, которое защищает от возможного удара током при работе с электричеством. Нагрузка на одну ступень — максимум 150 кг.
  • Поручней. Не являются обязательной составной частью, поэтому есть далеко не во всех моделях.

НОВОСТИ

Дотянуться до верхней полки или антресоли, повесить люстру или заменить лампочку с помощью лестниц Krause намного проще.

Телескопические лестницы Krause – специальное подъемное оборудование, позволяющее регулировать высоту и форму. Телескопические лестницы помогут комфортно и безопасно провести работы на любой высоте, они практичны и удобны в эксплуатации: в сложенном виде достаточно компактны, что облегчает хранение и транспортировку.

Типы телескопических лестниц

В ассортименте интернет магазина Krause Group представлен широкий ассортимент подъемного оборудования, различного характеристиками и сферой эксплуатации:

  • Приставные;
  • Двухсекционные;
  • Трехсекционные;
  • Шарнирные.

По конструкции можно выбрать и купить телескопическую лестницу Krause, которая поможет провести необходимые работы максимально эффективно и быстро.

Приставные лестницы Krause

Данный тип лестниц состоит из 1 секции, число ступеней варьируется от 6 до 18. Приставные конструкции нуждаются в дополнительной опоре о стену или дерево. Это оптимальный вариант для использования на дачном участке.

Двухсекционные лестницы

В отличие от приставных лестниц двухсекционные стремянки не нуждаются в дополнительной опоре и являются самостоятельной свободностоящей конструкцией. Данную лестницу можно установить посередине комнаты для монтажа люстры или замены лампочки.

Трехсекционные лестницы

Сочетание двух предыдущих разновидностей. Конструкция может использоваться как приставная лестница или двухсторонняя стремянка. Трехсекционные лестницы имеют выдвижную секцию, за счет чего трансформируются в телескопическую конструкцию.

Основание оснащается дополнительной опорой для максимальной устойчивости. В сложенном виде трехсекционная конструкция занимает столько же места, как и приставная.

Шарнирные лестницы Krause

Наиболее универсальный тип подъемного оборудования, совмещающий в себе несколько видов лестниц. Лестницы трансформеры используют как в бытовых, так и производственных целях.

Четырехсекционные лестницы могут превращаться в:

  • Приставную лестницу;
  • Двухстороннюю стремянку;
  • Рабочую платформу;
  • Лестницу с выдвижной секцией.

Трансформеры функциональны и компактны, что и обуславливает их популярность.

Преимущества лестниц-трансформеров:

  • Система фиксации в разложенном виде. Специальные механизмы фиксации крепятся возле каждой ступени.
  • Предохранительный замок, обеспечивающий безопасную работу на лестничной конструкции;
  • Усиление в местах повышенной нагрузки;
  • Возможность регулировки длины;
  • Способность выдерживать высокие интенсивные нагрузки;
  • Рифление ступеней для безопасного подъема и спуска;
  • Комплект наконечников для работы на мягком грунте;
  • Удлинители боковин позволяют работать в условии неровной поверхности, например на лестничной клетке.

Облегченная алюминиевая конструкция с пластиковыми элементами увеличивает срок эксплуатации и надежность лестничной конструкции. Телескопические лестницы компакты в сложенном виде и помещаются в багажник даже легкового автомобиля.

Распространенные заблуждения

Так как нагрузка на лестницу-стремянку велика, не повредится ли напольное покрытие после проведения работ?

Концы опорных стоек лестниц оснащаются пластиковыми наконечниками, которые защищают рабочую поверхность, предотвращая повреждение. Наконечники также обеспечивают максимальное сцепление с рабочей поверхностью, предотвращая скольжение.

Вес работника с необходимым инвентарем достаточно велик, выдержит ли стремянка такую нагрузку?

Стремянки фирмы Krause выдерживают нагрузку 150 кг. на одну ступень, таким образом, даже при весе в 100 кг. работнику не стоит беспокоиться о своей безопасности. Необходимые инструменты можно разместить в специальные лотки, которые имеют некоторые модели.

Телескопические лестницы при проведении работ на неровной поверхности могут быть опасны?

Фирма Krause изготавливает подъемное оборудование с соблюдением всех международных норм и стандартов качества, постоянно совершенствую технологию для максимальной безопасности пользователей.

Для предотвращения самопроизвольного складывания при проведении работ лестницы имеют множество фиксирующих механизмов и блокировок.

Для работы на неровных поверхностях лестницу можно дополнительно укомплектовать удлинителями боковин, которые надежно крепятся к основе.

Обратите внимание

Купить телескопическую лестницу Krause вы можете, выбрав из каталога интернет магазина Krause Group. Они надежны в использовании, многофункциональны, компактны в сложенном виде.

Телескопическая стремянка трансформер – это просто!

Стремянка типа трансформер – это очень удобный инструмент, особенно для проведения работ на неровных поверхностях. Как правило, экземпляры для работ по дому состоят из 4 одинаковых секций, которые при складке легко умещаются в багажник. Один такой трансформер заменяет следующие инструменты:

  • двусторонняя лесенка;
  • рабочая площадка;
  • выдвижная;
  • приставная.

Стремянка в собраном виде

При помощи подставок есть даже возможность сформировать рабочий стол.

Если присмотреться к профессиональным лестницам, то они намного превосходят те, которые предназначены для дома. Такие стремянки содержат до десяти секций и имеют значительно большую прочность. Все части трансформера соединены при помощи элементов с фиксаторами или специальными штифтами для фиксации.

В зависимости от того, дома вы используете ее раз-два в месяц или на работе ежедневно, можно выделить несколько основных характеристик, общих для любого типа применения:

  • Максимальная нагрузка на ступеньку. Чем больше этот показатель, тем лучше лестница. Для профессиональных изделий нагрузка на ступеньку должна составлять не более 150 кг.
  • Высокая функциональность устройства.
  • Высота. Бытовые конструкции обычно высотой не более трех метров.
  • Износоустойчивость.

Можно отметить, что к лестницам, предназначенным для пользования дома, выдвигаются менее жесткие требования, что дает возможность несколько сэкономить на материале, и как следствие – значительное уменьшение стоимости готового изделия. Что касается профессиональных стремянок, то они ежедневно собираются и разбираются не один раз. В таких жестких условиях работы необходимо, чтобы все фиксаторы и соединения были надежны, а конструкция в целом не должна терять устойчивость под любыми нагрузками на различных поверхностях.

Рекомендации по выбору изделия

Для использования дома вполне достаточно конструкции, состоящей из четырех секций

На что в первую очередь обратить внимание:

  • Надежность соединений, так как от них напрямую зависит ваша безопасность.
  • На ступени – они должны быть рифлеными.
  • На наличие заклепок для фиксации.

  • Вся конструкция должна быть правильной формы.
  • Положите изделие на ровную поверхность и убедитесь, что отсутствуют зазоры.
  • Основание должно быть сделано из материала, который не поцарапает напольное покрытие.

Изготовление телескопической стремянки своими руками

Необходимый материал – несколько профильных труб различного диаметра. Высоты лестницы в три метра для использования дома вполне хватит. Просмотрите фото и почитайте отзывы людей, которые сталкивались с необходимостью изготовления телескопической стремянки. Возможно, вам потребуются подробные чертежи, по которым быстро соорудите конструкцию.

Необходимо собрать несколько частей П-образной формы для будущего трансформера, причем каждый следующий элемент должен как можно плотнее входить в предыдущий. Взгляните на свой чертеж и прикиньте, какой высоты ступени вам достаточно? Вам понадобятся фиксаторы, которые следует прикрепить на каждую часть лестницы, иначе придется использовать штифты, а сборка такой телескопической стремянки своими руками будет похожа на игру с детским конструктором.

Имея все необходимое, вы очень быстро соберете лестницу типа трансформер. Телескопическая стремянка, выдвигаясь, становится со ступенями с обеих сторон (это видно на фото), следовательно, во всей конструкции будет по два абсолютно одинаковых элемента. Сверху нужно приварить навесы, чтобы не растерять части, а примерно в середине сделать перекладину, которая не даст телескопической стремянке разъехаться.

В завершении работ лучше всего покрыть изделие-трансформер слоем грунтовки и краски – это поможет защитить ее от ржавчины и коррозии. На этом можно и завершить сборку стремянки своими руками.

В чем преимущества трансформера

Такая телескопическая стремянка хоть и не легкая, зато занимает мало места и проста в транспортировке. Поэтому ее удобно применять не только дома, но и возить на дачу. Если взглянуть на фото и почитать отзывы профессионалов, то можно сделать вывод, что она гораздо популярнее, чем простая лесенка, благодаря своим качествам.

Как ухаживать за стремянкой

От таких, казалось бы, мелочей, как влажная уборка и просушивание стремянки, зависит её долговечность, рабочие качества и эстетика. Поэтому:

  1. В конце рабочего дня протирайте телескопические трубки влажной ветошью. Очищайте стыки и механизмы, ведь засорение – самая частая причина преждевременного выхода «телескопов» из строя.
  2. Избегайте попадания в полости воды и влажной грязи (в том числе строительных растворов и пр.).
  3. Не снимайте насадки-колпачки, защищающие концы алюминиевого профиля от попадания пыли, грязи внутрь.
  4. Чтобы не повредить оборудование, переносите его между этажами, перевозите в машине исключительно в собранном состоянии.

Назначение стремянки

Из всего, сказанного выше, напрашивается вывод, что есть более простые бытовые лестницы, а есть куда более тяжелые, устойчивые, высокие и функциональные стремянки для профессионального применения. Отличить одну от другой в магазине достаточно просто:

  • бытовые лестницы имеют куда меньший вес, так как изготавливаются из облегченных материалов и выдерживают, как правило, не более 100-120 кг. Высота у таких изделий небольшая, они легко складываются, а найти места для хранения можно в любой квартире;
  • профессиональные стремянки отличаются усиленной конструкцией, причем сталь используется как единственный материал исполнения или же как преимущественный в сочетании с алюминием. Это максимально надежные и устойчивые лестницы, которые выдерживают вес от 120 кг, потому мастер может взять с собой достаточно тяжелый рабочий инструмент или даже другого мастера. Обычно профессиональные стремянки оснащаются дополнительными элементами, часто встречаются трансформеры и телескопические модели. Чисто визуально профессиональную стремянку можно отличить по завальцованным в профиль стойкам, более значительному расстоянию между ступенями и бОльшему сечению стоек и ступеней. Такие конструкции подлежат обязательной сертификации на предмет их безопасности.

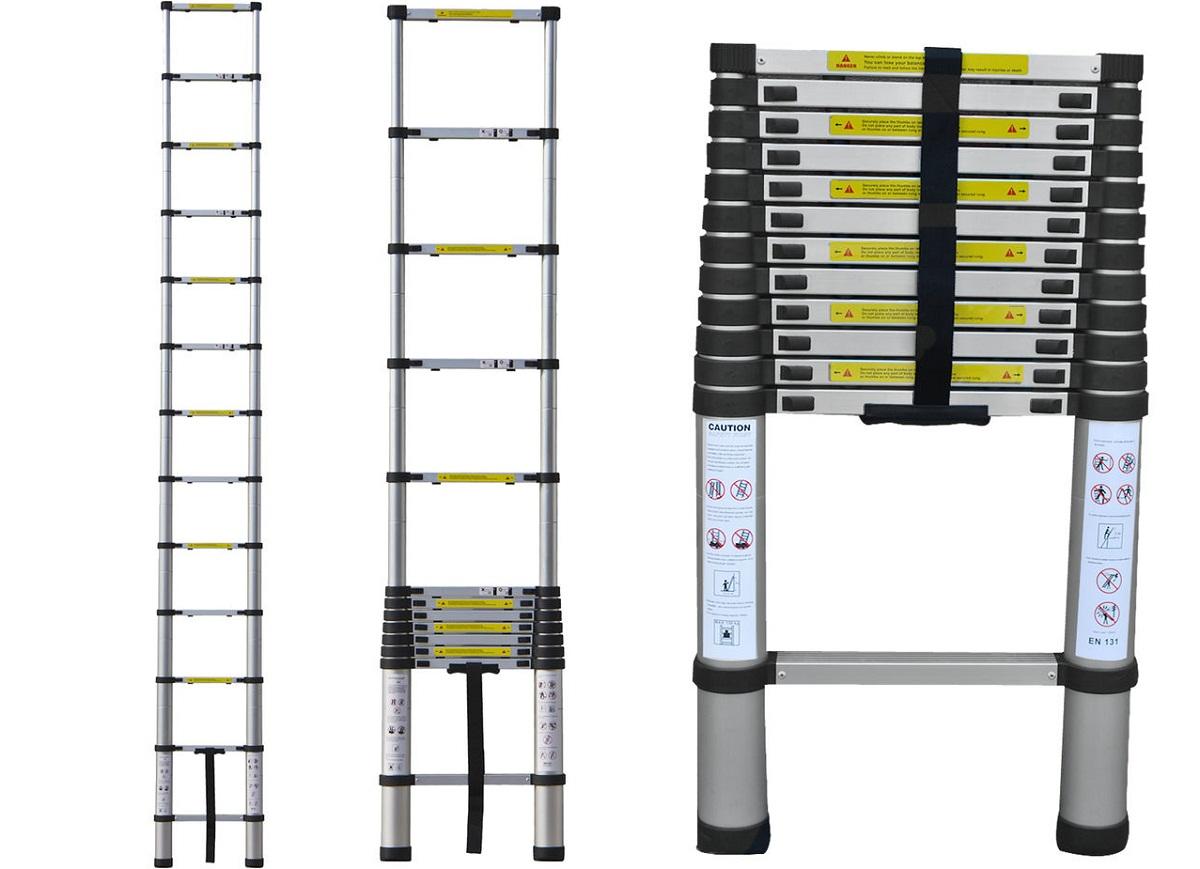

Телескопические алюминиевые приставные лестницы

Приставные лестницы имеют самую большую популярность среди потребителей. Приставные лестницы с телескопическим выдвижением изготавливаются специально для массового использования. Приставные лестницы изготавливаются из алюминиевого сплава. Этот материал позволяет лестницы служить долгий срок не зависимо от внешних условий. Самая простая конструкция этого типа состоит из двух направляющих, которые соединяются ступенями.

Телескопические алюминиевые приставные лестницы хорошо подходят для выполнения различных работ на дачных участках

По выдвижному механизму лестницы такого типа делятся на:

  1. Шток – один из самых незаменимых типов лестничной конструкции. Используется для бытовых ремонтных работ. Также актуальны для входов в чердачные помещения, для перемещения на верхние технические этажи. При необходимости увеличиваются в размере. Легко складываются и занимают мало место.
  2. Прямая классическая состоит из нескольких выдвижных секций, характеризуется повышенной прочностью.
  3. Стремянки отличаются компактным сбором и способностью выдвигаться на необходимую высоту. Оборудована специальными шарнирами. Шарнирная конструкция может преобразовываться в очень высокую лестницу.

Телескопические приставные лестницы имеют множество преимуществ. Прежде всего – это оригинальная и удобная система раскладки. Компактные размеры в собранном виде. Высота приставной лестницы может достигать до 5 метров. Также производители выпускают приставные лестницы с широким диапазоном ступеней. Модели могут быть с широкими или узкими ступенями. Каждая ступень оборудована системой антискольжения, что дает возможность работать в разных погодных условиях.

Особенности конструкции

Специфика конструкции чердачной выдвижной лестницы состоит в том, что в сложенном виде она очень компакта, но при этом способна выполнять полноценные функции для этого типа изделий. В разложенном виде она представляет собой обычную лестницу со ступенями, закрепленными с обеих сторон. В зависимости от используемого материала и конкретного типа конструкции, она может отличаться как внешне, так и своими характеристиками.

Ключевое преимущество такой лестницы в том, что она практически не отнимает полезное пространство

В сложенном положении раздвижная лестница прячется под люк выхода на чердак. Для её фиксации при этом используются стопоры и веревки, это позволяет легко и быстро убрать загромождающую пространство конструкцию. Пока она вам не понадобится, её сложенный вариант будет храниться в недоступном для взоров месте, не мешаясь вам под ногами. В случае необходимости просто откройте люк и разложите изделие. Это гораздо удобнее, нежели каждый раз приносить стремянку или устанавливать стационарную модель.
