Удобная ливневая канализация: 3 типа

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка.

Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона.

После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Классификация труб НПВХ по ГОСТ

В зависимости от целей применения НПВХ-трубы можно поделить на три основные группы:

• напорные – системы, отводящие стоки при помощи насосных станций;
• безнапорные – другими словами самотечные трубопроводы;
• гофрированные – подходят для монтажных работ на труднодоступных участках.

Чем толще стенки НПВХ-труб, тем большим сопротивлением к деформации они обладают. Согласно данному свойству НПВХ-изделия можно классифицировать следующим образом:

• легкие SN2 – кольцевая жесткость до 2 кН/м2 (глубина траншеи для укладки трубопровода не должна быть глубже одного метра);
• средние SN4 – кольцевая жесткость до 4 кН/м2 (глубина траншеи до шести метров);
• тяжелые SN8 – кольцевая жесткость до 8 кН/м2 (до восьми метров, трубопроводы можно укладывать под участками, где часто передвигается транспорт).

По размерам непластифицированные поливинилхлоридные трубы делятся на:

• НПВХ100 (рабочее давление до 10 МПа) и НПВХ125 (рабочее давление до 12,5 МПа) – отличное решение для напорной наружной водоотводящей системы;
• НПВХ110 – трубы с трехслойной стенкой (толщина 3,2 мм), длина 1, 2, 3, 4 и 6 метров;
• НПВХ160 – трехслойные стенки, толщина стенок 4 мм, длина 1, 2, 3 и 6 метров, подходят для сооружения самотечной канализации, жесткость SN2 или SN4;
• НПВХ200 – трехслойные трубы, толщина стенок почти 5 мм;
• ПВХ250 – трехстенные трубы с толщиной стенок 6,2 мм, оснащены раструбами и резиновыми уплотнительными кольцами;
• ПВХ315 – трехслойные трубы, толщина стенок 7,7 мм.

Согласно тому, какое максимально давление могут выдержать напорные НПВХ-изделия, их принято делить на следующие классы:

• PN6 – макс. рабочее давление 0,6 МПа;
• PN10 — макс. рабочее давление 1,0 МПа;
• PN16 — макс. рабочее давление 1,6 МПа;
• PN20 — макс. рабочее давление 2,0 МПа.

Предназначение и специфика устройства ливневки

Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.

Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:

• • дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
  • желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
  • смотровые колодцы, требующиеся для контроля ливневой системы;

фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.

Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки

Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем

Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.

Классификация по способу сбора стоков

В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.

Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора

Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков

Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

Пристенные дренажи

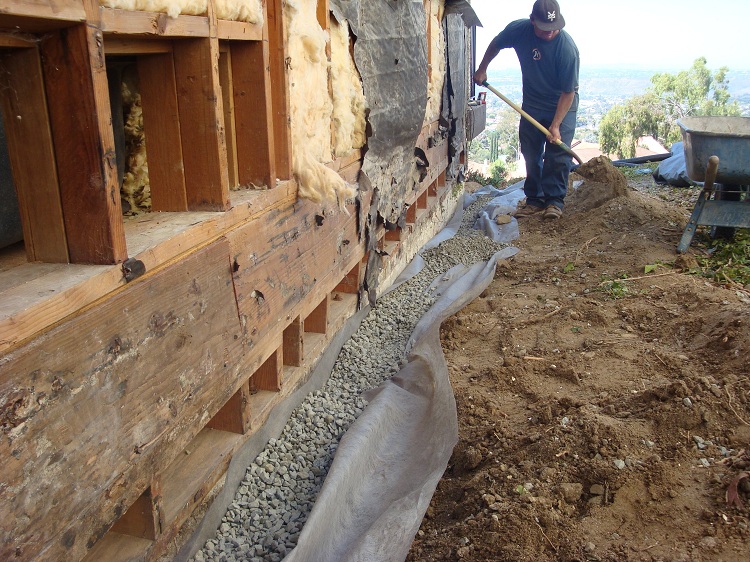

Пристенные дренажные конструкции организовываются возле фундамента. Главной особенностью такой коммуникации можно назвать то, что в ней присутствуют гидроизоляционные материалы. Канава выкапывается вдоль всего фундамента. Глубина такой канавы должна соответствовать глубине закладки фундамента или превосходить её.

Пристенный дренаж делается для того, чтобы отвести влагу от фундамента строения

На стены фундамента монтируется необходимая гидроизоляция, а предварительно вырытая канава заполняется дренажными материалами. В таком случае разрешается использовать специальные дренажные маты, фильтр которых выполнен из геотекстиля. Такие маты имеют, как правило, гидроизоляцию из поливинилхлорида (ПВХ).

Дождевую воду запрещается удалять в дренажную коммуникацию, так как это может привести к переполнению конструкции. Если произойдёт переполнение дренажной конструкции, то вода поднимется в фундамент здания, что чревато неприятными последствиями.

Стеклопластиковые

Основные их преимущества:

• Даже при своих крупных габаритах, диаметре свыше 500 мм и длине 6 и 12 м, стеклопластиковые изделия сравнительно легкие.
• Материал этой разновидности труб прочный и надежный, с точки зрения экологии − безупречно чистый, а химической агрессии − совершенно нейтральный.
• Продолжительность службы труб из стеклопластика составляет более полувека.

Данные трубы соединяются между собой и с другими фасонными изделиями при помощи двухконусных спецмуфт. На их внутренней стороне проточены канавки для монтажа эластомерных колец-уплотнителей — с каждой стороны по штуке, и одно кольцо располагается в центре. Благодаря такому сопряжению, стык точно зацентрован и надежно герметизирован.

Основные нюансы при укладке труб:

При подготовке канализационной системы важно знать, что трубопровод не обязательно укладывать глубоко. Стандартный вариант, когда он располагается выше трубопроводов общей дренажной системы вокруг постройки или земельного участка.
Несмотря на то, что вероятность разморозки труб для ливневки очень маленькая, специалисты все-таки советуют укладывать их на глубине немного ниже уровня промерзания грунта, который характерен для каждого региона.
Если такие действия по каким-то причинам выполнить невозможно, все трубы нужно утеплить, а слой термоизоляции закрыть полиэтиленовой пленкой во избежание попадания в него влаги от грунтовых вод.
Чтобы система функционировала полноценно, трубы необходимо уложить под углом в соответствующем направлении.
Уклон труб для дождевой канализации, обеспечивающий свободное прохождение сточной жидкости и регулярную ее самоочистку, должен составлять от одного до двух сантиметров на погонный метр трубопровода

Если это правило не соблюдать, то внутренние полости системы будут часто засоряться. Такие неприятные явления случаются в местах соединения труб или угловых поворотов.

Последние данные цен на трубы для ливневки показали, что при проектировании ливневой канализации оптимальным вариантом окажется использование трубы ливневой гофрированной многослойной. По сравнению с аналогичными видами, ее приобретение даст существенную экономию финансов до 30-50%.

Если грамотно просчитать и правильно смонтировать систему трубопроводов для канализации, то в целом вся ливневка будет функционировать без сбоев длительное время.

Разновидности ливневой канализации

1.методом самотека.

2.метод сифона.

Системы самотечного типа используют желоба, уложенные под уклоном, приспособленные для сбора и отвода жидкости. Стоки заполняют систему не полностью.

Внимание! Способ организации слива не имеет высокой производительности, трубы заполняет не только вода, но и воздух, поэтому для водостока требуются трубопрокаты с большим диаметром при их большом количестве. Ливневая канализация, работающая по методу сифона, отделяет входящую в трубу жидкость от воздуха

В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы

Ливневая канализация, работающая по методу сифона, отделяет входящую в трубу жидкость от воздуха. В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы.

Стакан может отличаться от воронки по ширине в большую сторону, тогда посредством стакана фиксируют края поверхности крыши.

Таким образом, выделяют следующие основные части конструкции канализации для отведения стоковых вод в многоэтажках:

1.из воронки, с помощью которой забирают жидкость с крыши.

2.из стояка, по которому передвигают жидкость вниз по системе.

3.трубы отвода, чтобы устранять жидкость от жилого дома.

4.выпуска, через который сливают стоки из коллекторов в общую сеть канализации.

Внимание! Все детали конструкции прокладывают с внутренней стороны здания, поэтому они надежно защищены от внешних негативных условий климата. Замерзанию подвержена лишь воронка, которая находится снаружи, ее необходимо снабдить обогревающим кабелем

Воронка расположена на участке стыка крыши и слива, поэтому ее устройство хорошо герметизируют. Воронку располагают в низкой точке кровли, угол наклона формируют во время заливки кровельной стяжки.

Внутренняя канализация имеет несложный монтаж, если обладать необходимыми знаниями и умениями.

Во время монтажных работ, также проектировании опираются на СНиП 2.04.0.1.85, в документации обозначены главные требования к строительству системы, ее эксплуатации.

Основные понятия

Состоит ливневая канализация из колодцев, соединённых между собой посредством труб. Такая система предназначена не только для сбора лишней воды с дорожек приусадебного участка, но и для защиты фундамента дома от подтоплений, которые могут вызвать его разрушение. Кроме того, перед выводом вод в сточный коллектор или за пределы придомовой территории обеспечивается их очистка от мусора, песка, различных примесей.

1. Элементы. Ливневка в частном доме комплектуется из:

• расположенной на крыше системы водостоков. Это — водосточные желоба, закреплённые вдоль скосов. Там собираются атмосферные осадки с крыши. Стекают вниз они через смонтированные воронки по водосточным трубам;
• приёмников осадков. Обустраиваются они на грунте. К их числу относятся пескоуловители, линейные водоотводы, дождеприёмники, приёмные воронки. Расставляются они так, чтобы приём осадков осуществлялся максимально эффективно. Воронки или точечные приёмники обычно размещают под водосточными трубами. В местах с уложенной тротуарной плиткой, на асфальтированных, бетонированных площадках размещают несколько приёмников;
• линейных приёмников. Ставят их вдоль дорожек с небольшим уклоном. Так обеспечивается нормальное стекание воды;
• системы хранения, сброса или перераспределения осадков.

Проблема, куда девать с неимоверной быстротой прибывающие осадки, вызывает больше всего вопросов. Во-первых, их можно аккумулировать с целью дальнейшего полива произрастающих на участке зелёных насаждений. Для этого необходимо свести все трубы в одну или несколько больших ёмкостей. В систему полива воды перекачиваются оттуда с помощью насоса.

Современный мир использует ливневку для накопления природной влаги, чтобы использовать ее в хозяйственных нуждах

Во-вторых, когда поливать нечего или девать такой большой объём жидкости просто некуда, ливневые воды можно отводить в расположенный поблизости водоём, сточную канаву или централизованную канализацию. Если реализовать такие варианты невозможно, обустраивается система сброса  воды в грунт, состоящая из закопанных в землю пластиковых перфорированных труб.

2. Типы ливневой канализации. Ливневая канализация загородного частного дома бывает трёх видов:

1. Надземной. Ливнёвка данного типа представляет собой водоотводящие жёлобы в покрытии. Вода по ним выводится в огород/сад или стекает в определённое место.

2. Подземной. Все компоненты системы прокладываются ниже уровня грунта.

Обустраивать такую систему целесообразно лишь на этапе строительства либо при полной переделке участка.

Подземная ливнёвка, в свою очередь, подразделяется на:

• промерзающую. Зимой и ранней весной она не работает, зато её устройство проще – глубина прокладки менее метра при допустимом минимуме 30 сантиметров;
• незамерзающую. Укладывается такая ливнёвка ниже отметки промерзания грунта. В каждом регионе она своя. Средней Полосе России характерно значение данного показателя где-то на уровне 150-170 сантиметров. Основной недостаток – высокая стоимость.

3. Смешанной. Часть дождевой канализации делается в грунте, часть – на поверхности земли. Это — оптимальный вариант по объёму расходуемых средств, а также по внешнему виду.

Для устройства подземной системы необходимы траншеи, глубина которых будет зависеть от разных факторов

Каждый конкретный случай предполагает проектирование своей собственной схемы – единой методики нет.  Устройство ливневой канализации в частном доме зависит от особенностей участка: впитывающей способности грунта, рельефа, застройки, планировки.

Как выглядит устройство ливневой канализации и последовательность строительных работ пори ее монтаже

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или попросту нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

1. На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
2. Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
3. После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
4. Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
5. Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
6. При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
7. Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
8. Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

Когда необходимо устройство дренажной системы:

• месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
• качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
• уровень осадков в вашей местности;
• уровень залегания грунтовых вод;
• заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
• наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Защищаемся от атмосферных осадков

В нашей стране практически нет местностей, где отсутствуют выпадающие атмосферные осадки. В средней полосе России объем выпадающего дождя и воды от тающего снега может в течении года измеряться в кубических метрах. Кроме того, ни одна дача не застрахована от проливного дождя, которые за ограниченное время может перенасытить почву на вашему участке влагой и сделать из нее натуральное болото.

После того, как вашу дачу накроет проливной дождь – выпавшая вода скатится с крыш и с участков с твердым, не впитывающим воду покрытием в грунт, чрезмерно насыщая его влагой. Эта влага может не только создать проблемы для ваших сельскохозяйственных культур, но и послужить причиной для разрушения фундамента вашего дома. При наличии погреба, цокольного этажа или подвала в ваших дачных сооружениях – вода может проникнуть в эти помещения и частично затопить их. Такая же ситуация с чрезмерным количеством влаги на участке может складываться и во время интенсивного весеннего таяния снежного покрова.

Схема организации ливневой канализации вокруг загородного дома

Чтоб защититься от неблагоприятного воздействия влаги – на приусадебных участках устраивают ливневую канализацию, отводящую излишнее количество влаги за пределы вашей дачи, туда, где она не сможет ничего повредить.

Главные составляющие ливневой канализации

Данная система для частных домов составлена так, чтобы все ее основные части были сопоставлены в одно целое, чтобы потом попасть в тот самый большой колодец. Но  следует знать тот факт, что объем колодца будет напрямую зависеть от выпавшего дождя, параметров крыши и участка, с которых будет собираться вода. Тогда вам лучше сделать бетонный колодец, но следует учесть один нюанс – для колодца желательно приобрести металлическое кольцо, либо попробовать сделать его своими руками. Можно также купить кольцо из пластика, которое необходимо закопать на определенную длину вглубь.

Если имеется страх всплывания колодца из пластика, то его потребуется заякорить цепями к залитым бетонным площадкам.

Предлагаем вам приобрести только кольцо и индивидуальный люк, которые будут из любого сырья для изготовления. Вы здесь можете выбирать, исходя из своих собственных пожеланий и предпочтений. Кольца вкопайте таким образом, чтобы верхний край  крышки располагался ниже уровня грунта порядка 22-26 см. Под установку люка поместите горловину. Ее можно делать кирпичной или бетонной. Сверху посадите газон, он будет иметь красивый цвет и хорошо цвести. Можно также купить самим крышку с люком, тогда уровень грунта будет немного ниже – около 3-6 см.  Однако здесь главное то, что располагается под грунтом.

Точечные дождеприемники – резервуары средних размеров, которые должны находиться  в местах скопления осадков, а именно под водосточными трубными системами.  Бетонные нужно применять тогда, когда вы собираетесь устанавливать ливневую канализацию в частном доме глубокого заложения, и такие корпуса ставятся друг на друга, пока не будет достигнуто нужной высоты. Хотя можно дополнительно приобрести достраиваемые  дождеприемники из пластика – это вам  обойдется дороже.

Линейные дождеприемники или сливные каналы. В  том варианте, когда система водостоков еще не установлена, вдоль  дорожек и свесов крыши есть возможность установить  желоба, как из пластика, так и из бетонного сырья. Их  можно устанавливать в качестве водотоков. Это оптимальный вариант, когда вокруг дома не заложены еще трубные системы для вывода водяного потока при строительстве отмостки. В данном случае нужно проследить, чтобы приемники были установлены за границами отмостки. При этом второй конец должен подсоединяется к нему таким образом, чтобы вы смогли не разрушить отмостку и создать хорошую ливневую канализацию.

Уловители песка. Это необходимые изобретения, в которых должен осаждаться песок. Люди, как правило, устанавливают корпуса из пластмассы – это не дорого, и очень надежно. Устанавливаются такие пескоуловители на определенном протяжении друг от друга на определённых территориях трубопровода. В этих пескоулавителях осаждается песок и не только. В виде осадков остаются еще и более тяжелые вкрапления. Их нужно время от времени очищать, что не составляет большого труда.

Трубы для канализации. Рекомендуется провести полиэтиленовые трубные системы для наружного пользования. Они часто продаются бронзового оттенка.  Стенки этих труб гладкой структуры,  поэтому не дают скапливаться ничему лишнему внутри. Можно также применять чугунные и асбестовые трубы.

Диаметр труб от ливневки зависит только от количества проходящих по ним водяных стоков, и разветвленности системы. Минимальный диаметр самой трубы  — от 149 мм, но лучшие использовать трубы с большим диаметром. Трубы нужно укладывать только с уклоном не менее  трех процентов.  Его лучше направлять в сторону дождеприемников, а только после этого — в сторону колодца.

Ревизионные колодцы.  Они должны быть либо из пластика,  либо из бетонного сырья, и колодцы нужно устанавливать на длительном промежутке трубопровода там, где система разветвляется. Именно через эти трубы можно будет чистить трубы, когда возникнет такая необходимость. Отметим, что не всегда ливневая канализация в частном доме имеет все составляющие устройства, которые мы перечислили выше. Однако вы учитывайте, что только из них можно построить систему любой конфигурации и сложности.

Виды и устройство дренажных систем

На сегодняшний день существует несколько разновидностей дренажных систем, которые отличаются по своему конструктивному исполнению и способу монтажа. Рассмотрим эти разновидности:

• горизонтальные дренажи;
• вертикальные дренажи;
• комбинированные (системы, включающие в себя и горизонтальные и вертикальные участки).

Горизонтальные дренажные конструкции, в свою очередь, подразделяются на:

• открытые;
• закрытые;
• пристенные.

Для понимания устройства дренажной системы нужно изучить, из каких элементов она состоит. Рассмотрим устройство дренажа:

• дрены (это специальные перфорированные трубы, которые оснащаются отверстиями, пропускающими влагу);
• пескоуловители (фильтрационные элементы);
• трубопроводы, осуществляющие отвод собранной воды за пределы участка;
• колодцы.

Трубы для дренажных систем могут быть изготовлены из разных материалов. Подбор материала осуществляется в зависимости от особенностей участка и других индивидуальных характеристик в конкретной ситуации.

Для дренажных систем и ливневок сегодня часто применяют трубы из различных полимеров

Рассмотрим основные материалы, из которых изготавливают дрены:

• полимерные;
• асбестоцементные;
• керамические;
• неперфорированные дрены, которые производятся из современных пористых материалов (например, керамзитостекло). Особенностью таких труб является способ поступления в них воды. Вода попадает в них не через стандартную перфорацию, а просачивается через пористую стенку.

Кроме этого, колодцы подразделяются на три основных типа:

• смотровые;
• накопительные;
• перепадные.

Виды труб

Для отвода ливневых вод применяют самые разнообразные виды труб. В последние десятилетия к традиционным чугунным, стальным и бетонным добавились современные и очень разнообразные пластиковые.

Асбестоцементные

Асбоцементные трубы для ливневок применяют уже очень давно. Они не ржавеют, относительно долговечны, достаточно прочны, химически инертны. Но в последнее время из-за своих недостатков потеряли былую популярность. Недостатки: вес, хрупкость, стоимость, отсутствие готовых фитингов, сложность монтажа. Срок службы – 30 лет, что по нынешним меркам не очень много.

Металлические

То есть стальные трубы. Прочные, надежно соединяются сваркой. Оцинкованные прослужат лет 40, но стыки ржавеют, как и обычные «черные» трубы. «Черные», то есть без покрытия, трубы простоят лет 25. Тяжелые, сложно монтировать, перевозить. Зарастают солями магния и кальция и ржавеют.

Чугунные

Раструбные изделия довольно легко собираются в трубопровод. Очень тяжелые, прочные, надежные, могут простоять лет 50. Зарастают солями и ржавеют, но медленнее, чем стальные.

Пластиковые

Для подземных трубопроводов практически применяются поливинилхлоридные и из полиэтилена низкого давления. Изделия из полиэтилена высокого давления стоят дороже и не выпускаются больших диаметров, имеют недостаточную жесткость для укладки в землю. Полипропилен слишком хрупок и стоит подороже. Эти материалы применяются только для водоснабжения и отопления в помещении.

Пластик обладает достаточной прочностью и некоторой пластичностью, он не хрупкий. Пластик монтируется при помощи специальных муфт, можно применять традиционные раструбные канализационные элементы. Цена на пластик невелика. В сейсмоопасных районах, при опасности оползней, подвижек грунта прочность пластиковых трубопроводов может оказаться недостаточной.

Металлопластиковые

Максимальный наружный диаметр металлопластиковых изделий – 48 мм (внутренний – 40 мм). Основная особенность металлопластика – способность уменьшать температурное расширение трубы – остается не востребованной при подземной прокладке при стабильной прохладной температуре. Ливни горячими не бывают. Поэтому металлопластик для подземных трубопроводов не применяют.

Стеклопластиковые

Стеклопластик – композит, состоящий из полиэфирных или эпоксидных смол и волокна из стекла, базальта или углерода. Легкий, прочный, химически инертный материал, не подверженный коррозии.

По прочности сравним со сталью. Эти особенности делают его одним из самых перспективных материалов для ливневки. Недостаток: относительно большая цена.

Монтаж: традиционная сборка раструбных элементов, как у чугуна; сборка изделий с фланцами; муфтовое соединение; бугельное соединение (с помощью специальной фурнитуры и болтов).

ПВХ

Очень прочные, легкие, надежные и недорогие трубы. Небольшую сложность представляет монтаж – требуются специальные муфты и клей.

Гофрированные

Самый перспективный и прочный вид пластиковых труб. Бывают однослойные и двухслойные, имеется множество разновидностей фитингов. У двухслойной гофры наружная стенка имеет изгибы по длине, внутренняя стенка гладкая.

Имеют все достоинства однослойных пластиковых труб, но намного прочнее их. Цена несколько выше, чем у однослойных, но она с лихвой окупается прочностью и долговечностью. Двухслойная гофра может простоять более 50 лет.

Прочие

Раньше применялись керамические трубы больших диаметров – очень долговечные, но тяжелые, хрупкие и сложные в монтаже (к тому же для них практически нет фитингов).

Применяли и очень тяжелые железобетонные (обычно их называют бетонными) трубы больших диаметров. Сейчас эти виды постепенно отходят в прошлое. Хотя для коллекторов очень больших размеров и там, где от труб требуется большая прочность, железобетон все ещё применяют.
