Схема подключения лучевой разводки
Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.
В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

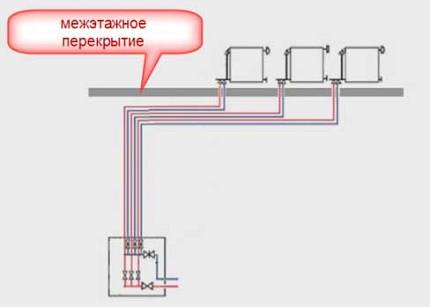

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя
На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.
Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.
При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.
Предварительный этап
До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:
- определить места расположения радиаторов;
- выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
- изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
- составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.
Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы
Правила установки лучевой разводки
Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).
При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами
В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.
Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.
Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.
Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции
Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.
Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным
Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений
При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.
Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне
Основные преимущества и недостатки лучевой отопительной системы
Организация схемы лучевого отопления предопределила ряд ее преимуществ, среди которых нужно отметить:
- надежную работу – система исключает вероятность возникновения гидравлических ударов; в ней мало слабых мест, так как количество соединений трубопровода от коллектора до радиатора сведено к минимуму, или они вовсе отсутствуют;
- независимость от конфигурации и размеров здания (гибкость) – она позволяет обеспечить эффективный обогрев дома любой планировки и этажности;
- сбалансированность — все отопительные приборы нагреваются равномерно;
- возможность регулирования, в том числе и автоматизированного, температуры в каждом из помещений;
- простота ремонтных и профилактических работ – замена поврежденных участков не требует вскрытия напольного покрытия; для проведения таких мероприятий отключается нужный контур (луч) без влияния на функциональность системы;
- возможность модифицирования системы на любом этапе создания и эксплуатации;
- эстетичный вид – трубопроводы обычно прокладываются в конструкции пола, а коллекторы устанавливаются в специальных шкафах или нишах.
Несмотря на свою высокую эффективность, у лучевой схемы отопления есть несколько недостатков:
- высокая материалоемкость и, соответственно, цена – обусловлена значительной совокупной протяженностью трубопроводов, а также необходимостью приобретения большого количества соединительных элементов, регулирующей арматуры, коллекторов, насосов, датчиков и т.д.;
- необходимость в грамотном и качественном монтаже во избежание проблем в будущем.
Виды систем отопления многоквартирных домов
В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:
По расположению источника тепла
- Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
- Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
- Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.
Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.
По характеристикам теплоносителя
- Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
- Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.
По схеме разводки
Основные схемы отопления в многоквартирных домах:
- Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
- «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.
Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора
Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.
Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора
Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.
При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
Типы систем отопления
Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.
Классифицируют системы отопления по трем параметрам:
- количеству трубных контуров магистрального трубопровода,
- типу компенсационного устройства,
- типу циркуляции.
Одно– и двухтрубные системы
Отопительная система может быть:
однотрубной или последовательной,
двухтрубной или параллельной.
В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.
В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.
Типы циркуляции в системах отопления
Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.
В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.
Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.
Типы компенсационных устройств
В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.
В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.
В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.
Типы лучевой системы отопления
Наглядная схема системы отопления в частном доме.
Лучевая система отопления в частном доме может устанавливаться как с принудительной, так и с естественной циркуляцией теплового носителя. В настоящее время система с естественной циркуляцией используется очень редко, так как здесь необходимо использование труб с очень большим диаметром, что для частного дома не очень удобно. Помимо этого, данная система комплектуется расширительным баком, установка которого необходима в самой высокой точке двухэтажного дома, что опять же не совсем удобно. Но в то же время лучевая система отопления с естественной циркуляцией поможет сэкономить на монтаже, так как не потребует дополнительного дорогого оборудования (насосы, датчики температуры, воздухоотводчики и др.).
Коллекторная отопительная система с принудительной циркуляцией используется наиболее широко, основным ее преимуществом является искусственная прогонка тепла по трубам. Для этих целей в подающей или обратной магистрали устанавливается специальный насос. Принудительная циркуляция дает возможность снизить разность температур воды на входе и выходе, а также упрощает саму отопительную систему, что делает ее более компактной и помогает избежать лишнего расхода материалов. Данная система отопления абсолютно не зависит от проекта дома и расположения в нем обогреваемых помещений. Не играет особой роли и гидравлическое сопротивление трубопровода, и протяженность веток. А за счет установки современных автоматических приборов можно изменять температуру в зависимости от погодных условий и индивидуальных пожеланий жильцов. Все эти достоинства делают данную систему универсальной.
Выбор труб для системы отопления
Самыми распространенными для монтажа систем отопления в двухэтажных домах являются металлопластиковые трубы. Это связано прежде всего с тем, что на изделиях из полимерных материалов не откладывается осадок и они устойчивы к коррозии. Довольно невысокая цена является еще одним преимуществом металлопластиковых труб. Все соединения выполняются без использования сварки при помощи резьбовых или прессовых соединений, что максимально упрощает монтаж. Тем не менее у таких труб есть один недостаток — высокий коэффициент теплового расширения, что при неправильной эксплуатации может привести к протечкам.
Плюсы и минусы лучевой системы отопления
К недостаткам лучевой разводки отопления в доме относятся:
- большое количество материалов и, как следствие, более высокая стоимость;
- необходимость наличия специального места для коллекторного блока.
Преимуществами лучевой системы являются:
простота монтажа за счет малого количества соединительных элементов; скрытая прокладка труб в полу; гидравлическая устойчивость, что особенно важно при использовании импортной сантехники; возможность отключения каждого радиатора по отдельности, при том что все остальные работают в обычном режиме; регулирование температуры в каждом отдельном помещении; сбалансированность системы, все помещения прогреваются равномерно. При разработке проекта лучевой системы отопления необходимо его максимально детализировать, это существенно упростит монтаж и поможет избежать проблем в будущем
Также следует отметить, что фактические расходы всегда будут превышать плановые, это нужно учитывать при составлении сметы. Но, несмотря ни на что, лучевая система отопления является высокоэффективной и способна создать максимальный комфорт в жилом помещении
При разработке проекта лучевой системы отопления необходимо его максимально детализировать, это существенно упростит монтаж и поможет избежать проблем в будущем. Также следует отметить, что фактические расходы всегда будут превышать плановые, это нужно учитывать при составлении сметы. Но, несмотря ни на что, лучевая система отопления является высокоэффективной и способна создать максимальный комфорт в жилом помещении.
Недостатки
Самый главный недостаток системы — большое количество трубы, которое используется при монтаже. К каждому радиатору потребуется вести трубу отдельно. При этом происходит общая перегруженность каналов, распределительных шкафов, хотя протащить через них одну узкую трубу будет и проще. Там, где раньше по дому шла всего одна труба, придётся прокладывать пять или шесть.
При скрытой прокладке труб этот недостаток будет достаточно заметным. Особенно в случае, когда скрытая прокладка осуществляется не под общим деревянным полом на лагах, а когда под трубы придётся закладывать отдельные каналы в стяжке или стене — они будут очень большими, и придётся позаботиться об их надёжном перекрытии. Замуровать в них трубу в гофре, как в обычном случае с двухтрубной системой, не получится.
Лучевая система отопления — на видео:
Отопление
Способы устройства двухтрубной системе
В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.
Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.
Вертикальная система с нижней разводкой
Устраивают ее следующим образом:
- От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
- Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
- От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.
При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.
Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы
Вертикальная система с верхней разводкой
В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.
Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам
Горизонтальная система отопления – три основных типа
Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:
- Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
- Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
- Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.
Вот так это выглядит:
Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей
Подключение радиаторов отопления при лучевой разводке.

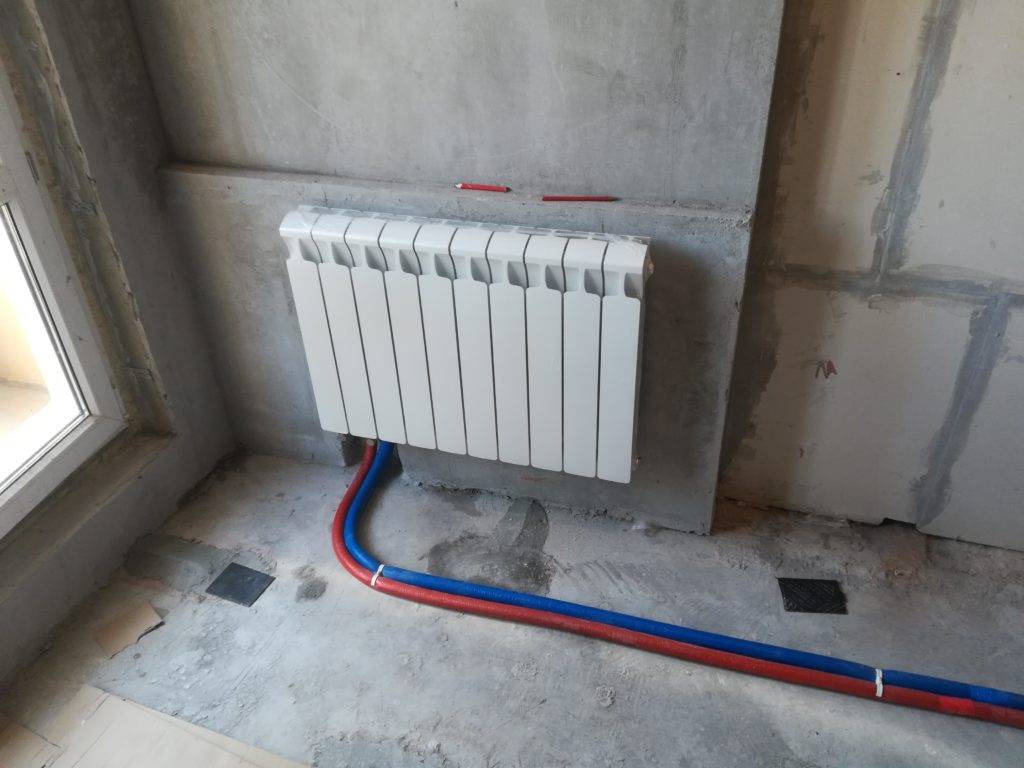

Каким образом подключить радиаторы отопления при лучевой разводке? Здесь вариантов много. Кто-то говорит, что лучше всего применять диагональное подключение, и только в этом случае прогрев будет равномерный. Кто-то сторонник нижнего подключения. Можно и сбоку.
При лучевой разводке подключение радиаторов отопления лучше всего сделать снизу. Это более эстетично с точки зрения внешнего вида. К тому же при такой схеме подключения равномерность циркуляции теплоносителя легко добиться с помощью балансировочных клапанов на коллекторах.
А лучше всего приобрести радиаторы именно с нижними выходами для подключения. Тогда выход из стены будет вообще не виден. А при использовании мультифлексных групп эта задача становится самой простой при монтажных работах.
При разводке труб следует сделать небольшой изгиб, для компенсации линейного расширения трубы. А на всех углах следует использовать фиксаторы поворота.
Изгиб труб при подходе к радиатору для компенсации линейного удлинения
Включение в систему распределительного коллектора
Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.
Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.
Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Правила использование теплого пола
Комфортный и очень популярный способ обогрева жилых помещений – обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.
Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом
Для больших площадей использование единственной трубы невозможно по следующим причинам:
- количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
- при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.
Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.
В этом случае подключение осуществляется через распределительный коллектор.
По коллекторному принципу устроены системы водяных “теплых полов”, аналогично подключаемых к распределительной гребенке.
Коллекторные гребенки теплых полов отличаются меньшим количеством гнезд в сравнении с радиаторными лучевыми системами. Нужен более мощный насос.
Разводку систем напольного обогрева производят медными и металлопластиковыми трубами, используя неразъемные соединения.
После устройства и опрессовки теплого пола выполняется заливка стяжки, которая защищает трубы от повреждений и играет роль теплопроводящего элемента.
Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета
Варианты для деревянных домов
Чтобы проложить трубопровод в деревянном основании, необходимо просверлить отверстия в деревянных балках перекрытия. При этом отверстия должны быть слегка больше диаметра труб, чтобы балка и вся конструкция не создавали давления на трубопровод.
При монтаже лучевой разводки в деревянных перекрытиях важно, чтобы конструкция пола не создавала давления на трубы, а последние были надежно зафиксированы
В нашем примере черновой пол деревянный, на котором и располагается система труб. Опять же таки, в толще пола не должно быть никаких соединений, т.к. они должны располагаться исключительно выше уровня напольного покрытия.
