Нажимной сантехнический люк под плитку: как подобрать, конструктивные особенности и преимущества

Нажимной ревизионный люк под плитку: особенности изделия

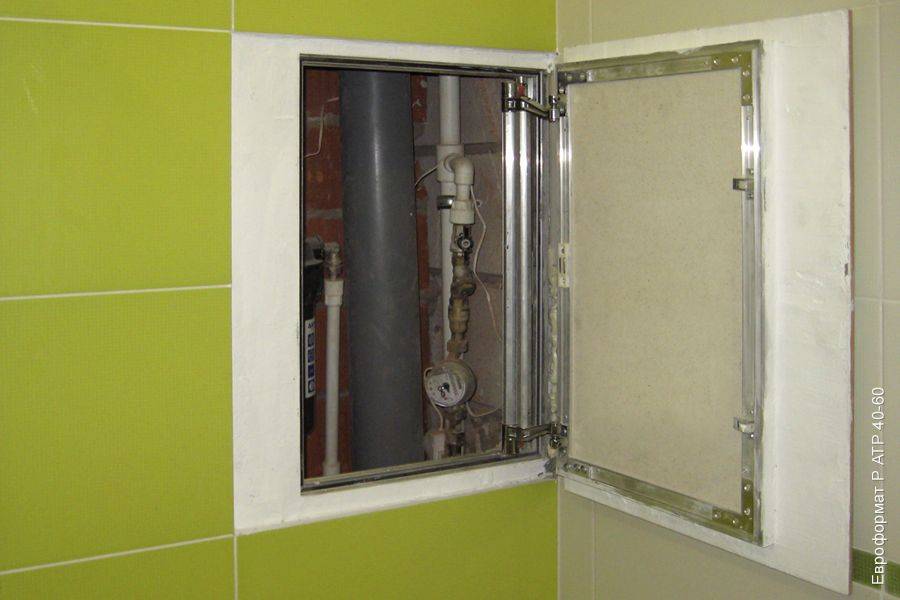

Потайной люк под плитку с нажимной системой – это один из типов ревизионных окон, система открывания которых была усовершенствована. Это позволяет устанавливать их незаметно и не портить внешний вид помещения. Кроме того, это позволяет решить проблему установки люка в туалете под плитку, так как обычно места там очень мало, а доступ к коммуникациям необходим всегда.

Для того чтобы люк смогу выдержать нагрузку, которую постоянно будут оказывать на него отделочные материалы, например, керамическая плитка или мозаика, в системе предусмотрены надежные петли.

Установка скрытого люка под плитку имеет свои особенности и монтаж осуществляется не так, как если бы речь шла об обычном ревизионном окне. Все дело в том, что стремясь сделать крышку люка незаметной, её устанавливают несколько глубже настенного покрытия, чтобы затем поверх заклеить плиткой, достигнув эффекта полной незаметности.

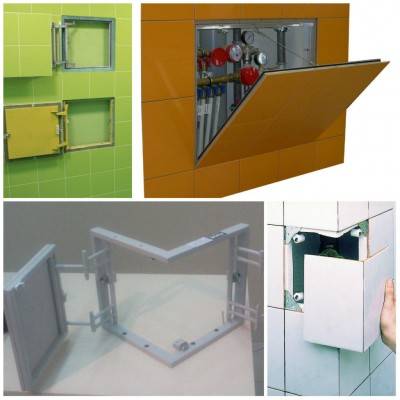

Различные варианты открывания нажимных сантехнических люков

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет. Для надежной фиксации материала на поверхности ее покрывают специальной гипсокартонной пластиной. Она служит превосходной основой для крепления любого материала и при этом способна выдерживать существенные нагрузки.

Люки скрытого монтажа под плитку идеально подходят для помещений, в которых есть необходимость установки ревизионных окон, однако сделать это нужно на видном месте. Скрыв их за соответствующим финишным покрытием, их можно сделать совершенно незаметными, гармонично вписав и интерьер кухни, ванной, туалета и т.д.

Что же касается механизма открывания, то в данном случае это происходит следующим образом: легкое нажатие извне провоцирует срабатывание механических защелок, которые способствуют выдвижению люка во фронтальном направлении. После этого крышка отодвигается в сторону, предоставляя владельцам свободный доступ ко всем коммуникациям.

Петли и механизмы люка способны выдержать 6-23 кг веса дверцы с облицовочным материалом

Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку. При этом сохраняются эстетический и функциональный аспекты решения проблемы.

Лючки в ванну по месту установки

В зависимости от места установки, колодца для полноценной эксплуатации сантехнических устройств, разделяются на следующие виды:

  • потолочный — чаще всего устанавливается в подвесном потолке из гипсокартона или древесно-стружечной плиты. При его выборе следует руководствоваться такими параметрами, как лёгкость (чтобы дверь не открывалась самопроизвольно под своей тяжестью) и прочность;
  • настенный — ревизионные устройства данного типа являются самыми распространёнными в обиходе. В широком ассортименте имеются пластиковые, металлические, комбинированные. Размер, цвет и возможность отделки под стену при выборе – не проблема;
  • напольный — такие окна обустраивают для обслуживания инженерных коммуникаций, расположенных ниже уровня пола, например, погреба или подвала. Их размеры могут достигать внушительных габаритов, чтобы обеспечить свободный вход и выход хозяина.


Напольный ревизионный люк


Настенные люки


Потолочный люк

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

  • Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
  • Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
  • Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

Конструкция и назначение

Идея создания подобных конструкций состоит в декоративном скрытии систем коммуникаций жилья при постоянном доступом к ним с целью контроля. Люки скрывают от посторонних глаз технологическое оборудование, не нарушая общей эстетики комнаты, но позволяя хозяину вовремя получить к ним доступ без нарушения декоративных покрытий.

Конструктивно люки включают следующие составные элементы:

  • Внешнюю раму;
  • Ось;
  • Поворотную дверцу-рамку на петлях;
  • ГВЛ плиту.

Внешнюю раму устанавливают в проеме под люк и приваривают к ней ось из прочного металла. Рама и становится опорой всей конструкции. На оси крепятся петли на двух или трех шарнирах. Петли соединяют внешнюю раму с поворотной. Дверца создана путем крепления саморезами к поворотному элементу гипсоволокнистой плиты, на которую укладывается плитка или наносятся лакокрасочные материалы.


Схематическая конструкция ревизионного люка

Для изготовления внешней рамы используют прочную сталь – профиль 40 на 20 мм. Исключение составляют откидные конструкции, для них используют профили 30 на 20 мм. Внутренняя рамка изготавливается из профилей с квадратным сечением (15 мм). Толщина плиты для дверцы – не менее 1 см. При этом глубина конструкции (расстояние от поверхности стены до коммуникаций) – не менее 5 см.

Как сделать своими руками

Как сделать ревизионный люк, решают на этапе планирования отделочных работ. Есть несколько вариантов устройства этой конструкции:

  1. раздвижная;
  2. распашная;
  3. откидная.
  • Раздвижная конструкция
  • Распашная
  • Откидная

Дверца в раздвижных и распашных конструкциях удерживается с помощью магнитов. Способа ее открывания два:

  • нажимной;
  • с помощью присосок.

Первый вариант наиболее удобен. т. к. не требует наличия дополнительных элементов и места для их хранения. Такой сантехнический люк под плитку своими руками несложно сделать. Он состоит из нескольких элементов:

  1. каркаса для установки рамы;
  2. рамы;
  3. дверцы;
  4. механизма открывания и фиксации.

На подготовительном этапе решают несколько вопросов:

  • Определяют размеры и толщину ревизионной форточки. Оптимально выбирать совпадающие с габаритами облицовочной плитки. Если экран планируют оформлять мозаикой, учитывают размеры каждой плитки, определяют требуемое количество элементов и швы между ними.
  • Выбирают наиболее удобный механизм открывания. Если недостаточно места для дверцы распашного типа, можно установить ревизионную форточку, которая отрывается после нажатия и удерживается двумя короткими цепями. Массивные сдвижные конструкции сложнее изготовить самостоятельно, т. к. они требуют наличия комплектующих для сборки достаточно сложного механизма.

Этапы работ по изготовлению и монтажу ревизионных форточек

Шаг 1. Монтаж каркаса в экране. Экран под ванну можно сделать на основе каркаса из деревянных брусков или металлопрофиля, который используют для работ гипсокартоном. Второй вариант наиболее удачен, т. к. не требует обработки материалов для защиты от влаги. Есть у металлопрофиля и другие преимущества:

  1. легкий вес;
  2. простой монтаж;
  3. прочность.

Для того чтобы правильно сделать каркас под ревизионную форточку, нужно сначала смонтировать раму под ванной. В ней (раме) установить вертикальные и горизонтальные планки так, чтобы в образовавшийся проем вплотную вошла рама дверцы.

Шаг 2. Монтаж дверцы. Для правильного устройства дверцы должна быть учтена толщина облицовочной плитки, которая будет находиться с внешней стороны ревизионного отверстия. Раму изготавливают из металлопрофиля или деревянных брусков так, чтобы она поместилась в раме каркаса экрана с зазором в 1-2 мм.

Шаг 3. Устройство механизма открывания ревизионной форточки. Для того чтобы дверца плотно закрывалась, к раме в каркасе экрана крепят магниты, которые используют при изготовлении мебели. Они могут быть нажимного типа или стандартные плоские. В первом случае возможно устройство с нажимным механизмом открывания ревизионной форточки. При этом дверца удерживается в открытом состоянии под углом с помощью двух или одной цепи.

Если устанавливают плоские мебельные магниты, дверь может открываться по распашному типу (в этом случае потребуются петли) или выниматься из каркаса с помощью присосок. Выбирают наиболее удобный вариант, учитывая размеры помещения и расстановку мебели. Если устанавливают заводскую конструкцию в кирпичную стену или перегородку, крепления рамы выполняют с помощью дюбелей, дверцы — болтов или саморезов.

Шаг 4. Монтаж и отделочные работы. На завершающем этапе сборки ревизионной форточки выполняют обшивку гипсокартоном. После чего приступают к укладке плитки. Затирку швов делают после полного высыхания плиточного клея. Щели вокруг ревизионной форточки оставляют открытыми, без затирки. Но заполняют силиконовым герметиком. Такой способ маскировки зазоров удобен тем, что при необходимости доступа к коммуникациям легко герметик удалить и открыть ревизионную форточку. А после завершения работ вновь заполняют швы влагостойким силиконовым герметиком.

Правила и особенности монтажа

Осуществив все приготовления, можно непосредственно приступать к основному процессу, направленному на то, чтобы установить люк под плитку. Для этого следует придерживаться таких последовательных пунктов выполнения работ, в случае если монтаж осуществляется в стенах, изготовленных из таких строительных материалов, как бетон, кирпич:

сначала устанавливается жесткий каркас. При этом плоскость дверцы должна совпадать с плоскостью подготовленной стены;
люк закрепляется с помощью саморезов и дюбелей;
образовавшуюся щель между люком и перегородкой обрабатывают, используя монтажную ленту.

Если же вы имеете дело с листовыми материалами (гипсокартон, гипсоволокно, асбоцемент), то процесс установки будет иметь несколько более сложный и длительный формат и состоять из таких этапов:


в первую очередь необходимо смонтировать специальный каркас и обшить его листовым материалом. В готовую основу прикрепляется люк с помощью саморезов;


следующий этап крайне важен и заключается в регулировании плоскости дверцы с помощью замков;


далее на боковой поверхности рамы устанавливаются заглушки от самовольного открывания;


этап внешней облицовки люка необходимыми материалами;


затирка швов

Данное действие, несмотря на всю свою простоту, также не менее важно. Ведь от качества его выполнения будет зависеть вид композиции в целом и сантехнического люка в частности, а также его звуко- и влагоизоляция.

Владея основной теоретической информацией, вы без особо ощутимых проблем сможете справиться самостоятельно с монтажом сантехнического люка, приобретенного на нашем сайте «ЛЮКИ.МОСКВА». Ведь мы не только поможем вам разобраться во всех неясных вопросах, но и сэкономим значительную часть, как личного времени, так и денежных средств.

Основные элементы сантехнических люков

Обычные сантехнические люки-невидимки под плитку изготавливаются из нескольких элементов:

  1. Алюминиевая рама и дверца, на которую монтируется панель из влагостойкого гипсоволокнистого листа (ГВЛВ).
  2. Магнитный замок.
  3. Особая система петель и узлов для регулировки.

Чаще всего для сантехдверцы изготавливают из влагостойкого материала (обработанные ДСП, ОСП, гипсокартон). Рамка устанавливается в стену или нишу. Замок срабатывает от внешнего воздействия, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – являются наиболее важной частью, так как от данных элементов напрямую зависит каким образом и в какую сторону открывается люк. Для простых вариантов в этих целях могут подойти навесные или мебельные петли

В более сложных – сдвоенные с дополнительными узлами регулировки.

Выбирая дверцы под плитку, размеры также важно учитывать. Стандартные размеры скрытых ревизионных люков предполагают минимальный размер 10×10 см, готовые изделия используют люки, которые подходят по размерам к обычной плитке 20×30 см

При работе с произвольными размерами, мастера стараются их приблизить к тому, чтобы на шторке полностью могли уместиться керамические изделия. Этот подход даст возможность «замаскировать» люк под плитку. Конкретные размеры напрямую зависят от того для чего предназначена дверца ревизионная и где расположены трубы или кабель.

Самым большим готовым вариантом можно считать дверцу лючков размером 120 см. Дверцы, изготовленные самостоятельно, которые отличаются от обычных параметров можно подогнать к следующим размерам: не меньше 5-50 мм запаса плитки на фиксаже со стеной не больше половины собственных параметров плитки со свободной стороны.

Открывается потайной люк под плитку следующим образом: необходимо нажать на центр со стороны петель, после чего откроется магнитный замок, и дверца смотрового лючка выйдет из рамы.

Как устроен люк под плитку нажимной

Установка ревизионного люка производится в том случае, если есть необходимость обеспечить возможность быстрого доступа к каким-либо инженерным коммуникациям, например, кабелям, трубам, счетчикам и т.д. Внешняя часть крышки люка может быть облицована любым подходящим в интерьер способом: покрашена, оклеена обоями и даже заклеена керамической плиткой.

Нажимной люк открывается при нажатии ладонью на его поверхность

Размещать ревизионные люки можно на любых подходящих поверхностях, включая стены, пол и потолок. Также допускается монтаж в гипсокартонные перегородки, внутри которых проложены коммуникации. Очень часто устанавливают такие люки под плитку в подвалах.

Механизм открывания/закрывания люков может быть очень разным, от самого простого (небольшой замочек и ключ к нему или магнитный фиксатор), до более сложных – нажимных, которые и будут рассмотрены.

Что же касается форм и размеров люков, то здесь выбор значительно больше и не ограничен практически ничем. Существует понятие стандартных размеров, которые находятся в пределах от 200х200 до 1200х1200 мм. Производители выпускают огромное количество самых разнообразных моделей, которые имеют не только квадратную форму, но и круглую, трапециевидную и т.д.

Составляющие части скрытого люка под плитку:

  • рама окна, имеющая определенную форму;
  • дверца, сделанная из металла или пластика;
  • система открывания;
  • система фиксации крышки люка или обычный замок.

Схема устройства нажимного люка под плитку

Шаг 1. Раскладка плитки

Делаем раскладку плитки на стене, на которой будет размещен люк. Выбираем один из двух способов расположения плитки:

  • отчерчиваем вертикальную линию по центру проёма и от нее влево и право будет уложена плитка
  • укладываем первую плитку ровно по центру проёма и от неё рассчитываем остальные ряды

Конструктивные особенности изделия

Богатый ассортимент ревизионных люков позволит вам с легкостью подобрать подходящую модель

Отделка стен мозаикой в виде сот

Откидная дверца с нажимным замком

Стальной ревизионный люк

Люк состоит из таких элементов:

  1. рамная конструкция;
  2. дверца из гипсоволокнистой плиты;
  3. специальные петли;
  4. роликово-нажимной запорный механизм.

Строение алюминиевой конструкции

Строение стального люка

Изготавливается рама из металлического каркаса, основанием дверцы служит гипсокартон, на него наклеивается облицовочный материал. В проеме рама крепится саморезами или дюбелями. Специальные петли позволяют дверке открываться сначала прямо, а потом в сторону, что позволяет обезопасить плитку от сколов краев.

Важно! Устанавливается люк только в вертикальную плоскость. Конструкция перегородки должна быть правильной геометрии, обладать прочностью

Обратите внимание на то, что размер плитки должен быть равен дверце либо превышать ее

14

Устанавливать изделия можно во влажных помещениях и снаружи строения – тогда вместо гипсокартона применяется цементная армированная плита. Подобрать необходимый вариант вам помогут консультанты магазина, в котором вы будете покупать изделие.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

  1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
  2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений
Фото из
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

  1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
  2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
  3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
  4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
  5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Установка нажимного люка

Установка люка

Место установки выбирают так, чтобы расстояние между углом помещения и люком составляло не менее 8 см. В таком случае проблем с открыванием в последующем не возникнет. Рама должна соответствовать габаритам проема, входить в него плотно, без зазоров. Если ниша слишком большая, то ее уменьшают, используя металлический профиль. Если конструкция устанавливается в гипсокартонную перегородку, закладные элементы, к которым будет крепиться люк, должны располагаться хотя бы с двух сторон рамы.

Необходимые инструменты и материалы для установки и отделки сантехнического люка:

  • маркер;
  • рулетка;
  • дрель или перфоратор;
  • шуруповерт или отвертка;
  • молоток;
  • дюбели или саморезы по металлу;
  • монтажная пена;
  • силиконовый герметик в цвет затирки;
  • малярный скотч;
  • ножницы;
  • плиточный клей;
  • плитка;
  • затирка для плитки;
  • установочный комплект люка.

Непосредственно установка выполняется так:

  1. Люк выравнивают перед закреплением. Нужно установить его строго вертикально, без перекосов, которые приводят к деформации и проблемам с открыванием.
  2. Учитывают, чтобы при последующей отделке плитка не выступала, была вровень с поверхностью основной облицовки стены. Если не удается точно соблюсти уровень, лучше немного заглубить люк, потому что уровень кладки плитки на нем можно регулировать толщиной раствора. Удобнее положить чуть более толстый слой раствора на небольшом люке, чем подгонять по уровню целую стену.
  3. Раму ревизионного окна закрепляют дюбелями изнутри вровень с поверхностью стены, если она выполнена из кирпича или бетона. К гипсокартонному каркасу раму крепят саморезами по металлу. Если технологические отверстия на раме отсутствуют, то их просверливают. Зазоры между стеной и рамой заполняют монтажной пеной. Пластиковую раму можно закрепить на клей типа «Титан» или жидкие гвозди.
  4. Положение дверцы при необходимости регулируют шестигранным ключом.
  5. Затем крышку скрытого нажимного люка облицовывают плиткой, которая укладывается на плиточный клей.
  6. Вокруг люка должно оставаться свободное необлицованное пространство, поэтому логичнее начинать кладку плитки с ревизионного люка либо делать предварительную разметку по месту.
  7. Внешнюю сторону дверцы покрывают грунтовкой.
  8. Нажимной механизм блокируют скобой.
  9. Чтобы избежать провисания дверцы после облицовки, предварительно на дверцу с обратной стороны закрепляют груз, примерно соответствующий будущей нагрузке.
  10. Плитку укладывают на плиточный клей или жидкие гвозди.

Швы плитки на люке затирают, но швы вокруг нажимного люка-невидимки заполнять затиркой нельзя. Это так называемый технологический зазор, чтобы люк мог свободно открываться. Его можно заполнить силиконом в цвет затирки.

Красивая герметизация шва

Главное в процессе герметизации шва не технические навыки, но терпение и желание переделать.

Скоро вы поймете почему. Вначале затираются другие швы по всей облицовке. По периметру ревизии для заделки можно использовать силиконовый герметик или обычную затирку.

Для начала проклеиваем плитку малярным скотчем, чтобы герметик не запачкал керамику.

Если герметик попал на керамику, нужно сразу же его удалить. Когда он высохнет, сделать это будет нелегко. Для удаления используйте мокрую фибру или тряпочку. Когда герметик присох, его можно поддеть и срезать малярным ножом.

  • С помощью пистолета заполняем швы герметиком, потом пальцами, намоченными в воде, сглаживаете шов.
  • Малярный скотч снимается, а ревизия несколько дней не открывается, чтобы герметик окончательно застыл и затвердел.
  • Прорезаем шов острым лезвием или малярным ножом. Никаких резких движений, работам плавно, чтобы не было никаких заусениц.

Важно прорезать шов на всю глубину, так что вначале убедитесь, что лезвие достало до гипсокартона. Лезвием работайте под углом 45 градусов

  • Открываем дверцы и смотрим что получилось. Если в каком-то месте видны щели, можно вновь нанести герметик.
  • Если в где-то герметика много, его можно подшлифовать мелкой наждачкой.

Механизмы открывания

Производители устанавливают такие механизмы открывания дверок:

  • распашной;
  • нажимной;
  • откидной;
  • сдвижной.

Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.

Галерея изображений

Фото из

Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи

Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к

присоски не будут прилипать

Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно

Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом

Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять

Распашной механизм открывания дверец

Люк-невидимка с нажимным механизмом

Сдвижной механизм с трехзвенными петлями

Откидной люк для труднодоступных зон

Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.

Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.

Это интересно: Формы и размеры поддонов для душевой кабины — пошаговая инструкция монтажа

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

  • легки по весу;
  • бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

  1. месту расположения;
  2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

  • напольные;
  • настенные;
  • потолочные.

По способу отделки люки бывают:

  1. под кафельную плитку и мозаику;
  2. под гипсокартон;
  3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

  • каркаса;
  • амортизаторов;
  • петель;
  • крышки (дверцы);
  • замка для крышки.

Ревизионный люк для пола может быть двух видов:

  1. со съемной крышкой;
  2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
