Декоративная мельница для сада: варианты изготовления ветряных и водяных, конструкция, чертежи

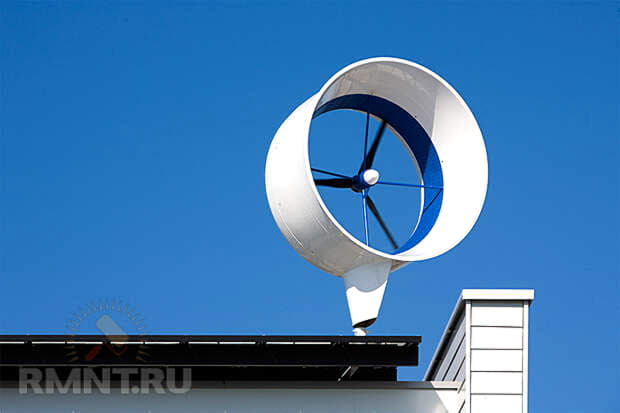

Преимущества и недостатки «ветряков»

Преимущества данных устройств очевидны, особенно применительно к бытовым условиям эксплуатации. Пользователи «ветряков» фактически получают возможность воспроизводства бесплатной электрической энергии, если не считать небольших издержек на сооружение и обслуживание. Однако очевидны также и недостатки ветроэлектрических установок.

Так, чтобы добиться эффективной работы установки, требуется выполнение условий стабильности ветровых потоков. Такие условия человек создать не в силах. Это чисто прерогатива природы. Ещё одним, но уже техническим недостатком, отмечается низкое качество вырабатываемого электричества, в результате чего приходится дополнять систему дорогостоящими электрическими модулями (мультипликаторами, зарядными устройствами, аккумуляторами, преобразователями, стабилизаторами).

Преимущества и недостатки в плане особенностей каждой из модификаций ветродвигателей, пожалуй, балансируют на нулевой отметке. Если горизонтально-осевые модификации отличаются высоким значением КПД, то для стабильной работы требуют применения контроллеров направления ветрового потока и устройств защиты от ураганных ветров. Вертикально-осевые модификации имеют малый КПД, но стабильно работают без механизма слежения за направлением ветра. При этом такие ветродвигатели отличаются малым уровнем шумов, исключают эффект «разноса» в условиях сильных ветров, достаточно компактны.

Деревенское очарование сада

Когда-то мельница была настоящим рабочим великаном. С помощью энергии от вращающихся лопастей мололи муку, обрабатывали дерево и качали воду. Сегодня величественные сооружения потеряли значимость, однако, у людей до сих пор сохранилось представление об этом элементе пейзажа как о чем-то притягательном и величественном.

Ниже речь пойдет о миниатюрной копии настоящей мельницы, которая послужит декоративным украшением приусадебного участка. Она создаст ощущение стиля и гармонии, а также вызовет приятные ассоциативные образы атмосферы прошлого века. Мельница придаст участку деревенское очарование и уют, которого так не хватает городскому жителю.

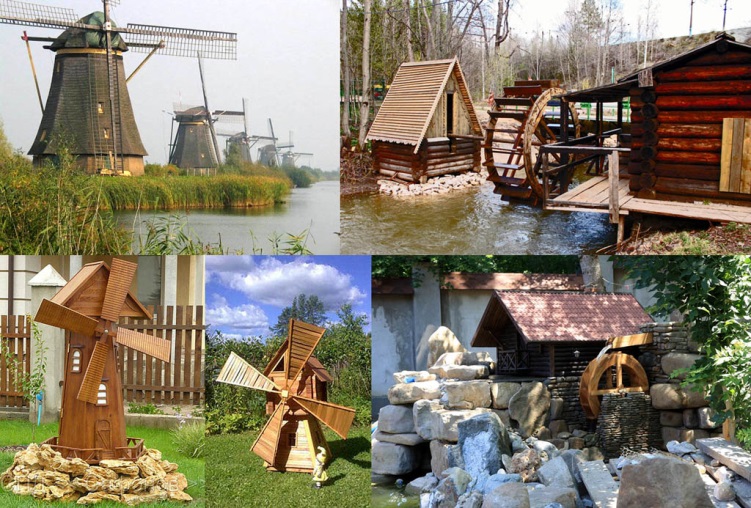

Разновидности:

• деревянная;
• каменная;
• с водопадом.

Также она может быть ветряной или водяной.

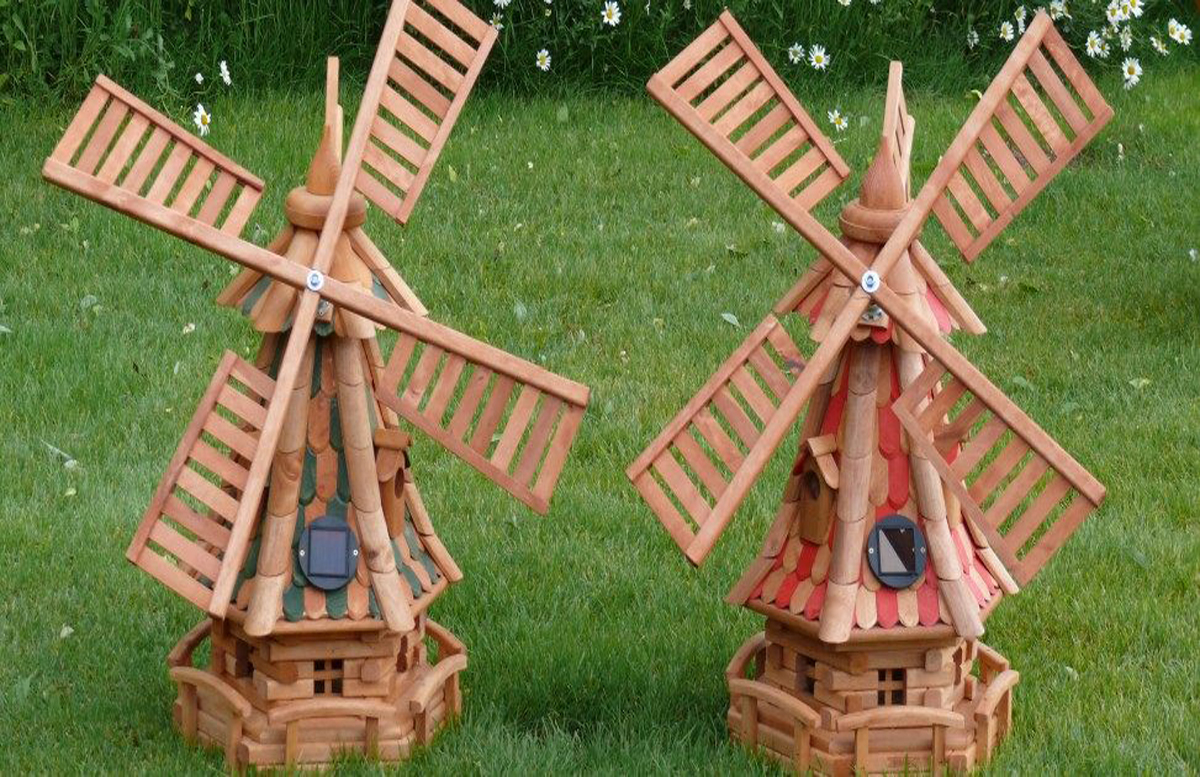

Стандартная ветряная мельница имеет форму равнобедренной трапеции. К одной из стенок присоединены лопасти, которые, по желанию, могут вращаться. Это сделает сооружение более интересным и достоверным. Всю конструкцию можно разделить на четыре элемента:

• фундамент и основание;
• корпус;
• крыша;
• крылья-лопасти.

Дополнительно можно соорудить на крыше вертило, которое позволяет мельнице вращаться на ветру, однако, это не обязательно.

Советы перед началом работ

1. Прежде чем приступать к сооружению, необходимо рассмотреть правила. Первым делом нужно выбрать место. Оно должно хорошо просматриваться и гармонировать с окружающим антуражем. То есть поставить мельницу прямо под домом не особо логично, а вот в отдалении, чтобы за ней можно было наблюдать, – то, что нужно.
2. Второй момент: будем делать мельницу из древесины. Проблем сочетаемости этого натурального материала с другими элементами ландшафтного дизайна не возникнет.

Деревянная стилистика оформления придомовой территории

Красивое строение в центре сада

• Стилистика мельницы на участке как нельзя лучше подчеркивает набирающий популярности деревенский стиль. Конструкцию можно установить неподалеку от беседки, если та выполнена в виде стилизованной избушки.
• Если в оформлении участка просматривается восточный стиль, то без водяной мельницы просто не обойтись. Ее можно гармонично расположить неподалеку от лавочки или пагоды. Не стоит монтировать ее в дальнем уголке сада, так как она наверняка станет центральным элементов декора на участке и должна украшать, а не быть запрятанной куда подальше.
• Также следует очень внимательно выбирать место размещения, если планируется подвижные лопасти. Такое возможно даже для декоративной мельницы, которую мы и планируем создавать. То есть слишком близко к деревьям и любым строениям размещать ее не нужно.

1
5

Как сделать декоративную мельницу из досок для дачи своими руками

Для первого опыта лучше всего выбрать мельницу с корпусом из фанеры толщиной не менее 12 мм. Корпус склеиваем любым столярным клеем, лучше всего использовать полиуретановые марки. Оголовок выполним из пластика, ветряное колесо собираем на металлической оси с опорой на подшипниках. В целом получится полностью работоспособная модель, которую можно использовать для практических нужд.

Как сделать корпус из фанеры

Процесс сборки коробки декоративной мельницы выглядит следующим образом:

• В первую очередь по шаблону вырезаем шесть одинаковых трапеций, сделать это можно на станке или обычным электролобзиком;
• Кромки на боках подрезаем на угол так, чтобы торцы после сборки плотно прилегали друг к другу, наносим клей и стягиваем скотчем до высыхания. Аналогичным способом делаем шестиугольное основание декоративной мельницы;
• Внутрь корпуса закладываем шестиугольное днище;
• На верхнюю часть корпуса крепим круглую «тарелку» — подставку под пластиковый колпак;
• Вырезаем из фанеры два квадрата, сверлим отверстия под подшипник и собираем опорный узел под установку оси вращения.

Остается лишь закрепить фанерный блок с осью и подшипниками, и можно приступать к изготовлению лопастей.

Это крайне важный этап, так как сделать крылья нужно максимально точно, иначе биение, возникающее при вращении лопастей, может стать причиной разрушения мельницы.

Как сделать лопасти для декоративной мельницы

Сами лопасти вырезаем из тонкой фанеры толщиной 5 мм по шаблону. Основной элемент – монокок, к которому будут крепиться крылья, нужно сделать по следующей схеме:

• Первым делом основа или заготовка, ее можно сделать из куска толстой фанеры, не менее 30 мм толщиной, или склеить два квадрата из листа 18 мм;
• Точно по центру сверлим отверстие под ось. Еще нужно сделать четыре отверстия для закладных втулок, в которые будут вворачиваться шпильки лопастей. Для них сделаем отверстия на гранях будущего кока;
• Вырезаем из ели четыре рейки, длиной не менее 40 см, сечением 30х30 мм. В торце каждой нужно сделать отверстие под переходной винт, вворачиваем его вовнутрь. Вырезанные заранее плоскости лопастей приклеиваем к рейкам.

Через сутки лопасти можно будет закрепить на монококе.

Крыльчатку одеваем на ось и фиксируем гайкой с шайбой.

Остается лишь отрегулировать биение лопастей. Для этого необходимо сделать несколько оборотов на большой скорости, чтобы понять, какое из крыльев оказалось наиболее тяжелым, и слегка подрезать его с конца ножовкой.

Достаточно установить корпус ветряка на сквозняке и понаблюдать за его работой в течение нескольких минут. Если нет вибраций, посторонних шумов и скрипа, можно делать фундамент и выполнять декоративную отделку конструкции.

Материалы

для корпуса мельницы:

• лист фанеры, ДСП или широкая доска
• 4 деревянных бруска длина — 60−70 см, сечение 3×3 или 5х5
• деревянные рейки 2 шт., длина — 60−70 см, ширина 3 см
• любой материал для обшивки мельницы (вагонка, рейки)

Чаще всего декоративные мельницы для сада делают деревянными, потому что этот природный материал лучше всего способен вписаться в любой ландшафтный дизайн садового участка

• материал для планок лопастей (вагонка, рейки)
• деревянные уголки (длина 60−70 см, сторона 3 см)

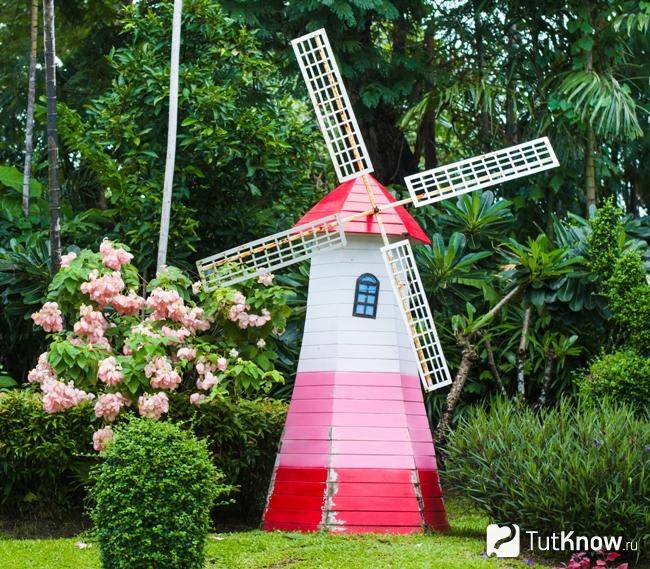

Такая мельница смотрится уместно в любом саду, притягивая к себе внимание прохожих, и вызывает искренний интерес гостей, навестивших вас

для крыши

• лист фанеры, ДСП
• 3 рейки (длина вымеряется при сборе крыши, но не менее 50 см)
• саморезы

Подготовив исходные материалы, приступаем к выпиливанию деталей.

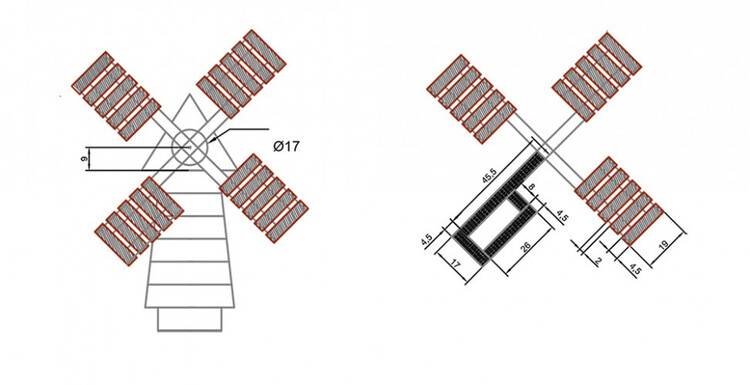

Схема крепления лопастей

Чертеж «тела» мельницы

• Из фанеры или ДСП выпиливаем два основания: нижнее 50×50 см и верхнее 40×40 см.
• Расчерчиваем на основаниях диагональный крест и в его центре просверливаем отверстия.
• С помощью саморезов крепим рейки к углам нижнего основания, отступив от каждого края 2−3 см.

Лучше всего установить мельницу на цементный помост или другой надежный материал, не проводящий влагу из почвы, например, декоративный камень или мощение

• Вставляем в отверстие дополнительную рейку, она поможет нам в сборке каркаса.
• Накладываем на вершины реек верхнее основание и закрепляем его на саморезы.
• Обшиваем каркас вагонкой (горизонтально), подгоняя каждую планку по ширине стороны, на которую она крепится, лишнее отпиливаем.

Мельница-домик для вашего ребенка

Приступаем к строительству крыши. Выпиливаем из фанеры или ДСП два ската (равнобедренные треугольники). Размер сторон треугольников выбираем произвольно, но ориентируясь на гармоничное сочетание его с каркасом.

Алея из декоративных ветряков на вашем участке имитирует мини-ферму

• Соединяем скаты рейками по бокам и верху, чтобы получился объемный треугольник.
• Крепим крышу к основанию, прикручивая рейки саморезами.
• Проделываем в лицевом скате крыши отверстие.
• Собираем лопасти. Две рейки выкладываем крестовиной, проделываем сквозное отверстие в центре креста, по диаметру равное отверстию в крыше.

Яркий цвет мельницы привлечет еще больше внимание к вашему двору

• Пропускаем болт через отверстие в крестовине и отверстие в крыше. Закрепляем его шайбами с двух сторон и гайкой.
• Берем маленькие гвозди, заготовленные рейки для лопастей, и аккуратно прибиваем их на все четыре лопасти

Обшиваем бока крыши вагонкой, вертикально или горизонтально, как вам больше нравится.

Эффектно смотрится декоративная мельница в живописном ландшафте на берегу реки

• Шлифуем обшивку мельницы.
• Закрываем стыки на ребрах мельницы деревянными уголками.

Лучшим окружением для деревянных поделок станет зеленая лужайка

Материалы и решения

Итак, приступим. Поскольку о вкусах не спорят, мы не станем перебирать проекты и чертежи декоративной мельницы для сада своими руками; вместо этого сосредоточимся на технических решениях.

При строительстве мы используем природные материалы — древесину и некоторые продукты ее переработки. И из-за простоты их обработки, и потому, что в этом случае мельница будет выглядеть ближе к оригиналу.

Каким должно быть наше строение?

1. Достаточно прочным, чтобы выдержать порывы ветра и активность младших членов семьи.
2. Защищенным от гниения и ультрафиолета . Как известно, на солнечном свету дерево темнеет на срезе; процессы ферментации запускаются именно ультрафиолетовой частью спектра солнечного света.

На свету срез древесины темнеет.

1. Надежно гидроизолированным от грунта. Если поставить деревянную конструкцию непосредственно на землю, через какое-то время загниют, не выдержав постоянного увлажнения и атаки насекомых, даже самые стойкие породы древесины.
2. Наконец, выбранные вами чертежи мельницы для сада своими руками не должны содержать слишком широкой фронтальной проекции . Или, проще говоря, парусность строения не должна быть слишком большой; причем это относится как к башне, так и к лопастям. Не стоит забывать, что мы строим все-таки имитацию.

С учетом этих требований двинемся дальше.

Платформа

Она должна быть прочной и максимально массивной: чем ниже центр тяжести, тем устойчивее строение.

Из чего можно сделать основание?

Из сшитой в щит шпунтованной доски камерной сушки. Щит будет скреплен выстроенными на нем стенками; дополнительно шпунтовые соединения можно проклеить казеиновым клеем или обычным силиконовым герметиком.

В отсутствие шпунтованной можно использовать обрезную доску; однако щели будут весьма заметны.

Из фанеры толщиной 15 — 18 миллиметров. Вырезанная из нее платформа шлифуется со скруглением краев.

Не все виды фанеры одинаково полезны для наших целей. В широкой продаже можно найти прежде всего ФК и ФСФ, отличающиеся используемым для склейки слоев шпона связующим.

В первом случае используются карбамидные смолы, что обеспечивает безвредность материала вкупе с весьма скромной стойкостью к увлажнению. Во втором — довольно токсичные фенолформальдегидные смолы, делающие, однако, фанеру весьма водостойкой.

ФСФ отличается высокой водостойкостью.

Кроме того, в продаже можно встретить фанеру нескольких сортов.

Сорт	Краткое описание
Е (элита)	Дефекты не допускаются. Допустимы лишь изменения в структуре древесины.
1	Длина покоробленности и/или трещин — не более 20 мм.
2	Допустимы трещины длиной не более 200 мм, вставки и просачивание клея с общей площадью до 2% от всего листа.
3	Помимо указанных выше дефектов, допускаются червоточины диаметром до 6 мм общим количеством не более 10 на 1 м2. Суммарное количество дефектов на лист — не более 9.
4	Помимо перечисленного, могут присутствовать выпавшие сучки и червоточины диаметром до 40 мм. Допускаются 5-миллиметровые дефекты кромок.

Поскольку предстоящий нам объем закупок невелик, цена материала не будет играть особой роли в выборе. Очевидно, 1 — 2 сорта будут более предпочтительными. Однако зачастую их просто-напросто нельзя найти в продаже: качественная фанера редко пользуется большим спросом.

Что делать в этом случае?

1. Дефекты шпаклюются акриловой шпаклевкой по дереву.
2. После высыхания шпаклевки деталь шлифуется.
3. Вместо лака она покрывается любой водо- и атмосферостойкой эмалью.

Ножки

Платформу, как мы помним, нежелательно ставить непосредственно на грунт: нужна гидроизоляция. Простой и изящный способ выполнить ее — прикрутить снизу либо пластиковые мебельные ножки, либо, в их отсутствие, четыре — пять коротких пластиковых канализационных труб диаметром 50 мм.

В последнем случае способ крепления труб будет довольно специфичным.

1. Прикручиваем к основанию мельницы пластиковые заглушки соответствующего диаметра.
2. Надеваем на них раструбами патрубки нужной длины.

Еще один вариант крепления ножек.

Стены

Здесь возможны несколько решений.

Он сооружается из кругляка диаметром 30-50 мм. В этой роли могут выступить, к примеру, черенки лопат. Соединения — «в лапу»; для крепления используется любой столярный клей или опять-таки силиконовый герметик.

Здесь для той же цели использован оцинкованный пруток.

Каркасное строение

Каркас собирается из сухого елового или соснового бруска на оцинкованных уголках и обшивается нарезанными в размер бамбуковыми обоями. Углы закрываются узким деревянным уголком. Такая схема садовой мельницы своими руками хороша тем, что будет продуваться; при попадании внутрь воды она быстро испарится.

Сборка конструкции

Каркас

Собирать все элементы мельницы нужно следующим образом: следует начать с мельницы, перейти к крыше и завершить ветряком.

Расположите детали, вырезанные из блок-хауса, как нужно. К ним нужно прикрутить, отступив 6 см от краев конструкции, рейки (4х4) размером в 54 см. Те же действия совершаем с оставшимися сторонами. В результате собраны четыре стороны каркаса. Далее к ним посредством реек (3х3 см) длиной 54 см нужно присоединить конструкцию, прикрутив к стыкам сторон рейки саморезами или прибив их гвоздями снизу и сверху.

Оставшиеся 4 детали размеров в 25 см необходимо закрепить при помощи рейки (3х3 см) длиной в 10 см.

Дно мельницы прибиваем к каркасу, к рейкам.

Крыша

Собрать крышу значительно легче, чем предыдущий элемент:

1. Необходимо соединить между собой торцы из брусков (4х4 см) так, чтобы получился треугольник. Стоит учесть, что в результате нужно иметь два треугольника, которые должны получиться из двух брусков (длиной 38 см) и четырех (длиной 36 см). Концы нужно зафиксировать при помощи саморезов. Скрепить треугольники можно брусками (38 см) снизу и сверху;
2. К полученному каркасу необходимо прикрутить вагонку с лицевой и тыльной стороны. Для крыши необходимо пять штук длиной 36 сантиметров. Эстетичнее будет выглядеть, если вагонка будет слегка выступать сбоку.

Ветряк

Обычно ветряк обладает крестообразной формой.  Берем рейку длиной 91 см и к ней прикрепляем планки длиной 46 см. Крестообразная форма получена. Далее:

• К четырем концам каркаса прибиваются бруски длиной 17 см. После к ним параллельно крепятся элементы длиной 26 см и завершается прямоугольная фигура деталью длиной 8 см. К каркасу прибиваются пять планок длиной 20 см на расстоянии 2 см друг от друга;
• Чтобы ветряк мог вращаться, к центру крепятся круги, вырезанные из фанеры. В центре нужно сделать отверстие диаметром, который был бы равен диаметру шпиля. В торцах крыши в центре необходимо сделать аналогичное отверстие, которое бы было равно размеру диаметра подшипника. Подшипники фиксируются молотком. Крепится шпиль, а к нему шайбы. Вся конструкция прикручивается гайками.

Завершающим этапом станет установка крыши с ветряком. Конструкцию необходимо закрепить саморезами.

Установка на участке

Деревянная мельница, сконструированная своими руками, станет достойным украшением  вашего дачного участка. Гармонично будет смотреться на фоне яркого и ухоженного газона, разнообразных растений и деревьев. Чтобы продлить срок годности ветряной мельницы, лучше убирать из сада ее в дом на зимний период времени.

Мельница на даче

Функции декоративной мельницы

Желание обустроить загородный участок приводит его хозяев к самым необычным идеям. Времена, когда дача ассоциировалась у нас только с ровными рядами грядок и фруктовых деревьев, ушли безвозвратно. Сегодня мы используем свои шесть соток и для отдыха семьи, и для дружеских вечеринок, и в качестве творческой мастерской.

Металлическая декоративная мельница в окружении цветов

На скромном клочке земли, стараниями его владельцев, вырастают сказочные королевства и фантастические пейзажи. Впрочем, чаще всего, темой декорирования сада становятся атрибуты деревенской жизни. Расписные колодцы, декоративные деревянные мельницы, фигурки гномов и лешего, огромные грибы и забавные животные поселяются среди грядок, создавая особое настроение.

Деревянная мельница — это элемент голландского стиля, поэтому для завершения образа отличным дополнением станут тюльпаны высаженные вокруг нее

Некоторые сооружения деревянной декоративной мельницы расширяют свое предназначения и с легкой руки хозяина превращаются в детский домик. В масштабных идеях мельница может стать частью игровой площадки, или сараем для хранения инструментов. У креативных хозяев мельница декоративная для сада становится стилизованной туалетной комнатой, а люди с инженерными навыками создают действующие модели мельниц.

Небольшая мельница в греческом стиле — внутри которой мини-домик

Естественно, что главная функция декоративной мельницы – это украшение для сада. Однако с помощью нее вы можете скрыть мелкие элементы инженерных коммуникаций, облагородив участок. Люк септика, вентиляционная труба, поливочный кран станут незаметными для ваших гостей, а сад получит стильный декоративный объект. Такие мельницы, как правило, не требуют больших затрат, выполняются в маленьких размерах и легко вписываются в любой ландшафт.

Декоративная мельница для сада, выполненная в металле, лучше смотрится, если ее выкрасить в яркий цвет, например, красный

Масштабные сооружения, в виде беседок и летних столовых, также выполняют сразу две функции: хозяйственную и декоративную. Однако их строительство оправданно на больших площадях. Кроме того, желательно, чтобы такие объекты сочетались с общим стилем загородного участка.

Декоративная мельница, выложенная из камня для хранения садового инвентаря

Из декоративной мельницы, дополненной боковыми ящиками, получается великолепный цветник. Она же служит прекрасным дополнением к искусственному водоему.

Возможно, у вас появится собственная идея строительства декоративной мельницы своими руками и ее рационального и художественного применения, а пока предлагаем посмотреть видео с уже готовыми проектами:

Создание плана

Проще всего понять по фото мельницы на даче, как именно должна быть построена конструкция.

Необходимо совершить следующие действия:

• Нарисовать эскиз будущего макета;
• При помощи чертежа рассчитать, какого размера будет каждая из деталей для будущей мельницы;
• Выбрать оптимальный для себя материал, который в последствии будет использоваться для создания всех элементов конструкции.

Считается, что одним из самых выгодных с финансовой точки зрения материалов является сосна, поскольку ее может себе позволить каждый, и при этом она наделена достаточно хорошими эксплуатационными качествами.

После завершения всех вопросов с чертежом и соответственно планом, дальше можно переходить уже к процессу непосредственной сборки. Для того, чтобы мельница выглядела действительно красиво, можно выполнить ее декорирование. Это придаст объекту завершенный вид.

Безусловно, самостоятельно сделать мельницу под силу любому желающему. Самое главное – детально продумать первый этап и начертить верную разметку, а также подобрать в дальнейшем идеальное на ваш взгляд место.

Кроме того, заранее необходимо определиться с тем, какими качествами вы хотите наделить свое сооружение.

Материалы

для корпуса мельницы:

лист фанеры, ДСП или широкая доска

4 деревянных бруска длина – 60-70 см, сечение 3х3 или 5х5

деревянные рейки 2 шт., длина – 60-70 см, ширина 3 см

любой материал для обшивки мельницы (вагонка, рейки)

Чаще всего декоративные мельницы для сада делают деревянными

, потому что этот природный материал лучше всего способен вписаться в любой ландшафтный дизайн садового участка

материал для планок лопастей (вагонка, рейки)

деревянные уголки (длина 60-70 см, сторона 3 см)

Такая мельница смотрится уместно в любом саду, притягивая к себе внимание прохожих, и вызывает искренний интерес гостей, навестивших вас

для крыши

лист фанеры, ДСП

3 рейки (длина вымеряется при сборе крыши, но не менее 50 см)

саморезы

Подготовив исходные материалы, приступаем к выпиливанию деталей.

Схема крепления лопастей

Чертеж «тела» мельницы

Из фанеры или ДСП выпиливаем два основания: нижнее 50х50 см и верхнее 40х40 см.

Расчерчиваем на основаниях диагональный крест и в его центре просверливаем отверстия.

С помощью саморезов крепим рейки к углам нижнего основания, отступив от каждого края 2-3 см.

Лучше всего установить мельницу на цементный помост или другой надежный материал, не проводящий влагу из почвы, например,декоративный камень или мощение

Вставляем в отверстие дополнительную рейку, она поможет нам в сборке каркаса.

Накладываем на вершины реек верхнее основание и закрепляем его на саморезы.

Обшиваем каркас вагонкой (горизонтально), подгоняя каждую планку по ширине стороны, на которую она крепится, лишнее отпиливаем.

Мельница-домик для вашего ребенка

Приступаем к строительству крыши. Выпиливаем из фанеры или ДСП два ската (равнобедренные треугольники). Размер сторон треугольников выбираем произвольно, но ориентируясь на гармоничное сочетание его с каркасом.

Алея из декоративных ветряков на вашем участке имитирует мини-ферму

Соединяем скаты рейками по бокам и верху, чтобы получился объемный треугольник.

Крепим крышу к основанию, прикручивая рейки саморезами.

Проделываем в лицевом скате крыши отверстие.

Собираем лопасти. Две рейки выкладываем крестовиной, проделываем сквозное отверстие в центре креста, по диаметру равное отверстию в крыше.

Яркий цвет мельницы привлечет еще больше внимание к вашему двору

Пропускаем болт через отверстие в крестовине и отверстие в крыше. Закрепляем его шайбами с двух сторон и гайкой.

Берем маленькие гвозди, заготовленные рейки для лопастей, и аккуратно прибиваем их на все четыре лопасти

Обшиваем бока крыши вагонкой, вертикально или горизонтально, как вам больше нравится.

Эффектно смотрится декоративная мельница в живописном ландшафте на берегу реки

Шлифуем обшивку мельницы.

Закрываем стыки на ребрах мельницы деревянными уголками.

Использование гидроэнергии в различных производствах

Кроме получения муки, область применения водяных мельниц распространялась на такие виды производств:

• для мелиорации и обеспечения водой посевов на полях;
• лесопильное, в котором энергия воды использовалась для обработки древесины;
• металлургия и обработка металла;
• в горных производствах для обработки камней или другой породы;
• в ткацкой и шерстяной мануфактурах;
• для подъема воды из шахты и др.

Один из самых древних примеров использования силы воды — лесопильная мельница в Хиераполисе (Турция), механизмы ее были обнаружены во время раскопок и датированы 6 в. н. э.

В некоторых европейских странах археологами были обнаружены остатки старых мельниц эпохи Древнего Рима, которые использовали для дробления кварца с содержанием золота, добываемого в шахтах.

Самый большой комплекс, использующий силу воды, был построен, по историческим данным, в 1 в. на юге Франции под названием Barbegal, в котором было установлено 16 водяных колес, снабжавших энергией 16 мукомольных мельниц, обеспечивая, таким образом, хлебом близлежащий город Алерт. Ежесуточно здесь производилось 4,5 т муки.

Аналогичный мельничный комплекс на холме Яникул снабжал в 3 в. город Рим, что было оценено императором Аврелианом.
