Плюсы винтовых лестниц
Конструкция винтового типа (круглая или полувинтовая) эффектно смотрится в любом интерьере. Но по комфортности подъема круговая модель уступает маршевым конструкциям, затрудняет поднятие на верхний ярус громоздких предметов мебели.
По другим параметрам винтовые лестницы обладают несомненными преимуществами:
Не отнимают много свободного места благодаря конструктивным особенностям.
Модель, изготовленная из качественных материалов, обладает хорошими эксплуатационными характеристиками, компактностью.
По ценовой доступности винтовые конструкции более привлекательные для среднестатистических потребителей.
Опорные ступени, основная стойка, перила обладают требуемой устойчивостью, прочностью, выдерживают нагрузки.
Винтовую модель лестницы можно установить в любой комнате – в центре, у стены, перед входной дверью, у большого окна на террасу.
В художественно-дизайнерском плане изделия считаются наиболее выразительными из лестничных систем.
Некоторые варианты лестниц можно приобрести в разобранном виде, чтобы не оплачивать услуги мастеров по установке.
Универсальное назначение определяет широкую применяемость винтовых систем в частных домовладениях.
Спиралевидная лестница на второй этаж – это вспомогательный ход, обеспечивающий простой подъем на любой верхний ярус, включая чердачное помещение, мансарду. Использование круговых моделей выгодно подчеркивает интерьерный дизайн, вызывает восторг у окружающих.
Какой порядок действий при создании винтовой конструкции своими руками?
Алгоритм действий при создании винтовой лестницы на второй этаж своими руками:
выбор вида лестничного пролёта;
проведение расчётов с учётом точных размеров проёма в потолке, ширины и наклона плоскостей, а также толщины используемых материалов;
проектирование винтовой лестницы и создание чертежа будущей конструкции в масштабе
На этом этапе важно учитывать строение первого и второго этажей, указать место, где необходимо установить лестничную конструкцию, и где должен быть сделан проём между этажами;
монтаж.. Металлическая или деревянная винтовая лестница своими руками не возможна
Металлическая или деревянная винтовая лестница своими руками не возможна
без точных замеров и расчётов её основных конструкционных элементов.
Поэтому рассчитывать параметры её отдельных деталей нужно предельно внимательно.
Иначе даже малейшая ошибка может повлечь за собой возникновение дискомфорта и повышение уровня
травматизма в ходе эксплуатации сборной или монолитной винтовой лестницы.
А сборка и установка самой конструкции должна быть проведена строго по расчерченным схемам.
Для того чтобы лестница была комфортной, удобной в использовании и безопасной для подъёма и спуска.
Рекомендуется на всех этапах её создания соблюдать все рекомендации и правила,
разработанные и проверенные опытными специалистами.
Полувинтовые лестницы на второй этаж: особенности конструкции и монтажа
Полувинтовые лестницы состоят из обычного лестничного марша и нескольких забежных ступеней. Такая конструкция удобна для передвижения пожилым людям, а также для подъема или спуска крупногабаритных предметов. Однако занимает больше места, чем винтовая.
В качестве достоинств конструкции также можно выделить:
- Занимаемую площадь (полувинтовая лестница требует меньше места для установки, чем обычная маршевая);
- Возможность выбора высоты подъема;
- Прочность и долговечность (малая степень свободы ступеней предотвращает их расшатывание и деформацию).
Монтаж полувинтовой лестницы начинается с крепления пристенного косоура первой секции. Далее идёт установка подпорного столба, затем – второй части косоура (по уровню). Потом монтируется опорный стол, который имеет паз под ниши косоура.
После всего этого подступенок запиливается под замок. Затем устанавливается косоур второй секции. Далее фрезеруются замочные пазы, крепятся ступени, перила и балюстрады. Последним этапом является финишная отделка, которая будет зависеть от выбранного материала: антикоррозийный состав для металла, краска или масло – для дерева.
Винтовая лестница своими руками из металла. Виды металлических лестниц
Металлическая лестница по типу конструкции может быть:
- маршевой;
- винтовой.
Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.
Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение. Эти особенности надо учитывать, выбирая тип лестницы.
Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.
Металлические винтовые лестницы
Изготовление металлических лестниц предполагает использование разных техник по обработке металла:
- ковка;
- литье;
- сварка.
Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.
Выбираем металл
Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.
Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.
Выбираем конструкцию
В зависимости от устройства несущего элемента, изделие может монтироваться:
- на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
- на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
- на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.
Правила изготовления
Перед проведением расчетов и изготовления лестницы, следует ознакомиться с некоторыми нормами и советами специалистов, что позволит создать комфортную и безопасную модель:
- Лучше отказаться от подступенков. Это сделает безопасным подъем для людей, у которых большой размер ноги, и предотвратит соскальзывание от случайного попадания шага на узкую часть ступеньки;
- Ширина проступи на средней линии передвижения человека не должна быть меньше 200 мм;
- Опора винтовой лестницы должна быть диаметром не меньше 50 мм. Это обеспечит прочность конструкции;
- Расстояние между витками лестницы должно быть минимум два метра, чтобы человек не наклонялся при подъеме на второй этаж;
- В каждом полном повороте должно содержаться не менее двенадцати ступенек. При этом оптимальная высота ступеней винтовой лестницы составляет 180 мм;
- Длина ступенек или ширина винтовой лестницы должна быть не менее 800 мм;
- Ограждение для винтовой лестницы выбирается высотой 1000 мм.
Примеры выбора размеров конструкции
Расчет
Перед тем, как построить винтовую лестницу, чтобы она была удобной и безопасной, следует правильно произвести все расчеты.
Для примера взяты такие параметры:
- Высота винтовой лестницы 3 метра;
- Стандартная длина ступенек 900 мм;
- Диаметр центральной опорной стойки — 50 мм.
Предлагаем вашему вниманию пример расчёта винтовой лестницы:
- Вычисляется общий диаметр модели. Для этого суммируются две длины ступенек, и прибавляется диаметр стойки: 2 х 900 + 50 = 1850 мм;
- Определяется радиус передвижения человека. При этом к длине ступеньки прибавляется радиус опоры и результат делится на два: (900 + 50)/2 = 470 мм;
- Рассчитывается число ступенек на один виток конструкции. Для этого, длина окружности траектории передвижения делится на среднюю глубину ступеньки: 2 х 3,14 х 470/200 = 14,758 ~ 15 ступенек;
- Определяется высота одной ступеньки. Для этого: высота одного витка делится на количество ступенек: 2000/15 = 133 мм;
- Высчитывается общее количество ступенек на лестнице. Для этого общую высоту конструкции нужно разделить на высоту одной ступени: 3000/133 = 22,5. Округлив полученное значение, получаем 23 ступеньки.
После проведения расчетов, параметры винтовой лестницы получились такими:
- Высота конструкции – 3 метра;
- Количество ступенек – 23 штуки;
- Высота ступенек после уточнения их количества: 3000/23 = 130 мм. При этом высота 22 ступенек будет 130 мм, первой или последней 140 мм.
Габариты винтовой лестницы:
- высота – 3 метра;
- наружный диаметр – 1,85 метра.
Таблица для ориентировочного выбора параметров винтовой лестницы
Схема устройства конструкции
Изготовление лестницы
Интерьеры винтовой лестницы
При монтаже не стоит забывать о качестве выполнения работ, от этого зависит и безопасность всех членов семьи. Чтобы сварить лестницу винтовую красиво, с прочными сварными швами лучше пригласить специалиста.

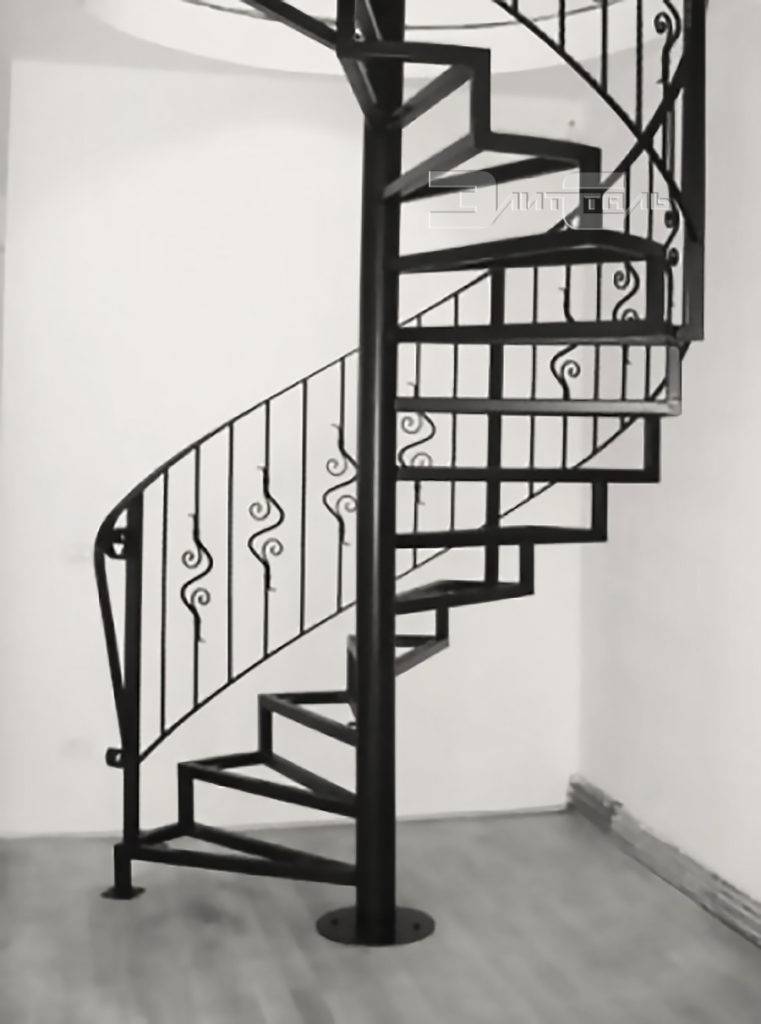

Винтовая лестница на центральной металлической стойке
Квадратный проем для винтовой модели
Инструкция сборки лестницы, представленной на фото:
- Изготавливаются ступеньки. Доски размечаются по выполненным заранее расчетам и аккуратно выпиливаются. С узкой стороны сверлится отверстие по диаметру стойки;
- Изготавливаются втулки длиной, соответствующей высоте ступенек, а внутренний диаметр по диаметру стойки;
- Опора бетонируется;
- Нанизываются поочередно ступеньки и втулки;
- Ступеньки размещаются в нужном положении, а затем фиксируются стойками;
- Последняя ступенька крепится к перекрытию;
- На опору устанавливается декоративная крышка;
- Выполняется отделка конструкции.
Подробно, как выполняется сборка винтовой лестницы, видео показывает со всеми нюансами.
Это краткое описание винтовой лестницы, ее видов, материалов для изготовления, порядка расчета и изготовления. Несмотря на то, что качественно такие конструкции проигрывают прямым маршам, они получают все более широкое применение.
Сборка винтовой лестницы
Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:
- Нанесите на потолке разметку, установив центр окружности.
- Отвесом спроецируйте центр нарисованной на потолке окружности на пол. Это будет место установки опорного столба.
Центр нарисованной на потолке окружности — это место, где будет установлен опорный столб

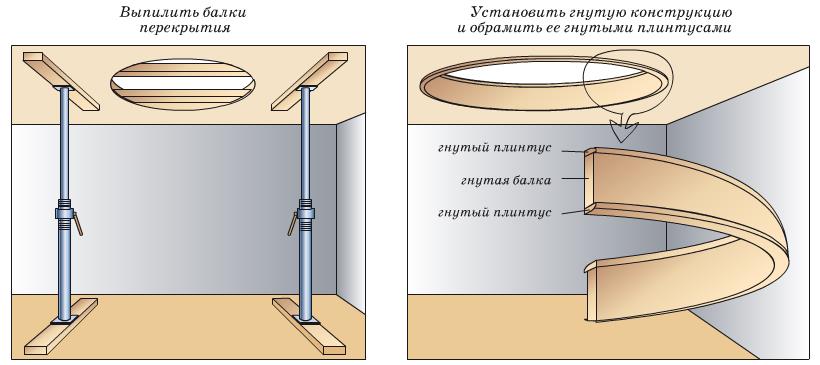

Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.
Вырезание и обрамление проема
Дальнейшие действия зависят от особенностей опорной стойки:
- Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
- Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
- На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
- При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
- Верхняя ступень крепится к полу второго этажа.
- После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
- Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
- Затем крепится плинтус, если это предусмотрено проектом.
Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.
Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.
Интересные примеры
Кованые перила в интерьере – это способ сделать его респектабельным, дорогим, особенным. Считается, что впервые этим приёмом воспользовался архитектор Иниго Джонс в первой половине XVII века. Он создал лестницу, в ограждение которой искусно вплетены изображения тюльпанов. Поэтому её так и назвали: лестница-тюльпан. Она расположена в Queen’s House – королевской резиденции Анны Датской в Гринвиче (Великобритания). Старинное здание в наши дни представляет историческую ценность и открыто для посещения. Этот образец так понравился аристократам, что художественная ковка быстро вошла в моду в Европе, а затем распространилась и в России.
Свариваем раму и кованый узор
На следующем этапе изготовления кованых перил своими руками нам понадобится сварочный аппарат. Сперва надо соединить раму ограждения. Выкладываем из металлических профилей нужную форму и «прихватываем» сваркой. Не спешите приварить окончательно, чтобы, в случае ошибки, её можно было легко исправить.
Далее надо заполнить раму заготовленными коваными элементами перил, которые создадут узор. Так подгоняем деталь за деталью и фиксируем. Опять же, в местах соприкосновения, накладываем точечные швы, которые можно будет разорвать в случае надобности.
После того, как узор будет окончен, переверните перила на обратную сторону и как следует проварите швы, затем верните в начальное положение и проварите эту сторону. На данном этапе можно приварить дополнительные кованые украшения: цветы, листья, накладки и прочее.
Закончив работу, проверьте соответствие получившегося рисунка вашему чертежу. Если все в порядке, переверните конструкцию и сварите детали накрепко. Снова переверните перила и сварите их с другой стороны. На данном этапе можно приварить дополнительные кованые украшения: цветы, листья, накладки и прочее, с которыми ваши перила приобретут более богатый вид. Также эти детали помогут вам скрыть возможные дефекты, появившиеся во время сварки.
Готовую секцию кованых лестничных перил установите на столбы. Это необходимо сделать очень аккуратно, не допуская отклонений.
Когда перила полностью сварены, все швы необходимо зачистить, чтобы они стали ровными и приобрели эстетичный вид. Выполняется эта операция с помощью болгарки, оснащенной зачистным кругом. Обязательно защитите глаза от искр специальным очками. Далее надеваем на болгарку металлическую щетку и обрабатываем поверхность перил, чтобы убрать ржавчину, мелкие дефекты и неровности, которые будут мешать при покраске изделия.
Как покрасить кованые перила
Когда металл полностью подготовлен, необходимо покрасить кованые перила. Выполнить эту операцию можно кистью, либо при помощи пульверизатора. Предварительно надо прогрунтовать металл. Лучше всего использовать белый грунт. Он скроет мелкие неровности поверхности и позволит сделать лакокрасочное покрытие более гладким. Нанесение грунтовки необходимо для уличных кованых перил, которые будут подвергаться воздействию негативных атмосферных факторов. Для лестниц внутри помещения грунтовку применять не обязательно.
Обязательно при выборе грунтовки и краски обратите внимание на их составы, чтобы они были совместимы. Покрытия накладываются сначала с одной стороны, затем с другой
Перед нанесением нового слоя, дайте хорошо просохнуть предыдущему.
Наносим патину для ковки
Для тех, кто хочет добавит немного шика, советую нанести патину для ковки, которая создаст декоративный эффект некоторым частям изделия: ребрам, изгибам, кованым элементам лестницы. Можно придать эффект золочения или старения, чтобы перила выглядели солиднее и богаче.
Изготовление кованых перил своими руками завершено. Осталось только установить ограждение лестницы на нужное место: крыльцо, дом или балкон.
- 5
- 4
- 3
- 2
- 1
Бетонная лестница
Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.
Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое
А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно
Лестница из металла своими руками: а нужна ли она вообще?
Говоря о металлических лестницах, можно подразумевать два вида конструкций: полностью выполненные из металла и лестницы на металлических каркасах. И те, и другие можно сделать своими силами. В чем же разница и как выбрать оптимальный вариант? Как сварить лестницу и что для этого нужно?
Лестницы на металлокаркасах — превосходное интерьерное решение. Они имеют современный вид, смотрятся очень стильно, достаточно прочны и надежны, однако чаще стоят дороже по сравнению с классическими деревянными. Из металла у таких лестниц сделан лишь каркас — тетивы или косоуры. Поручень ограждения и ступени выполняются из дерева, а вертикальные опоры ограждения (балюстрада) — по желанию, они могут быть как деревянные, так и металлические.
Металлический каркас для интерьерной лестницы.
Но более подробно мы остановимся на том, как самому сварить лестницу полностью из металла
Такие лестницы можно использовать в качестве интерьерных, но очень важно понимать, что металл — материал «холодный», в отличие от дерева он привнесет в дом, скорее, некое равнодушие и отстраненность, мало помогая создавать уют. Имейте это в виду, если собираетесь сделать металлическую лестницу для подъема на второй этаж в жилом пространстве
Другое дело — уличные лестницы из металла. Они выглядят по-настоящему эффектно. Но самое главное не в этом — никакой другой тип лестниц просто не подходит для уличного использования, поскольку только сталь способна на протяжении долгих десятилетий противостоять неблагоприятным условиям окружающей среды — дождю, снегу, низким температурам и др. Сварить металлическую лестницу для улицы можно и в домашних условиях, при этом вы получите в меру дорогую и достаточно надежную конструкцию.
Уличная лестница из металла.
Наконец, еще одно преимущество лестниц из металла — высочайшая прочность, не идущая в сравнение даже с высококачественными деревянными лестницами.
Итак, делаем уличную лестницу из металла своими руками!
Типы и виды металлических лестниц для дома
Металлическая лестница на второй этаж дома, коттеджа, дачи
может иметь любой вид. Разнообразие определяется фантазией и дизайн-проектом
интерьера. При этом, конструкции металлических лестниц ограничиваются
определенными типами, в основу классификации которых, положено несколько
факторов:
Место установки:
наружные. Лестница металлическая наружная позволяет
существенно сэкономить полезное пространство в доме. Металл, для такой лестницы
наиболее популярный материал. Конечно же, для перехода между этажами уличные металлические
лестницы не самое лучшее решение, ведь их проблематично эксплуатировать в
холодное время года (конечно, это субъективное мнение). Но вот для цокольного
этажа или подъема на чердак она незаменима;
внутренние. У такой лестницы свои преимущества. Она
позволяет передвигаться между этажами при любой погоде и может стать декоративным
элементом интерьера.
Лестница приставная металлическая может относиться к любому
из типов, поскольку не является стационарным изделием.
Способы и методы изготовления:
сварные. Простой и распространенный способ. Изготовить такую
лестницу своими руками может любой, кто имеет навыки работы со сварочным
аппаратом;
кованные лестницы. Пластичность, свойство, которым обладает
металл, позволяет умельцам сделать из него путем ковки настоящие произведения
искусства. Каркас такой лестницы будет сварной или деревянный, но элементы
(ограждения, балясины, перила) обязательно кованные. Кованные лестницы более
трудоемки в изготовлении, но всегда будут в почете.
Потребность в облицовке (отделке):
открытые. В этом случае каркас лестницы остается на виду,
следовательно, к его внешнему виду будут выдвигаться повышенные требования;
закрытые. Предполагают дополнительную обработку. Часто под
лестницей, в целях использования полезной площади обустраивают кладовки.
Главное требование к лестнице такого типа – надежность. В производстве закрытой
лестницы используют недорогие материалы. Закрытие каркасы считаются более
дешевыми еще и потому, что не требуют красивого крепления.
Принцип устройства:
цельные. Собираются из отдельных секций. И в готовом виде
устанавливаются на место. Покупая лестницу по секциям есть вероятность не
угадать с размерами;
сборные. Состоят из отдельных наборных деталей и элементов.
С позиции установки лестницы своими руками, этот вариант более
предпочтительный.
Конструктивная особенность:
маршевые. Состоят из одного или более пролетов (маршей).
Среди подвидов можно выделить прямые и с поворотами.
Металлическая лестница с площадкой более проста в
изготовлении, а с поворотом имеет более красивый внешний вид.
Примечание. Лестница с поворотом, на языке профессионалов
называется лестница с забежными ступенями. Отличаются в зависимости от угла
поворота ступеней.
На фото показаны металлическая лестница с забежными
ступенями на 90 градусов и с забежными ступенями на 180 градусов
винтовые. Пришли к нам из башен средневековья. В данном
случае лестничный марш закручен вокруг центральной колонны, которая является
несущей.
складные. Чаще их называют чердачные лестницы ввиду их
основной сферы использования. Позволяют уменьшить лестничный марш и сэкономить
пространство.
Форма каркаса
Лестница на металлическом каркасе может иметь несколько
видов:
Металлическая лестница на косоурах. Косоур – это
конструктивный элемент, который служит подпоркой для ступеней. Такой каркас
является самым прочным. Косоуров может быть один или два, в зависимости от
замысла дизайна и используемых материалов. Благодаря форме косоура, такие
лестницы еще носят название хребтовая металлическая лестница.
Примечание. При значительной ширине лестничного марша
следует отдать предпочтение каркасам с двумя косоурами.
Лестница на металлических косоурах позволяет создать легкие
и невесомые конструкции. Особенно эффектно они смотрятся в помещениях с отделкой
в стиле хай-тек или модерн.
Лестница металлическая на тетиве. Отличие этого вида от
предыдущих, заключается в способе крепления ступеней. Их торцы не видны за
каркасом.
Лестница металлическая на больцах. Больца позволяют создать
воздушные конструкции, в которых основная нагрузка приходится на стену дома.
Конструктивные требования к лестницам
В частном доме ширина марша между перилами устанавливается не меньше 90 см. Расстояние по высоте между ступеньками выбирается 15 — 18 см, ширина от 25 см. Высота прохода по маршу должна быть не менее 2 метров. Оптимальный угол наклона лестницы 30˚, но в зависимости от условий установки разрешается менять его в пределах 27 — 45˚.
На марше рекомендуется устанавливать 3 — 18 ступеней. Их количество рекомендуется выбирать нечетным, поскольку человеку удобней начинать подъем или спуск с одной и той же ноги. Ширина верхней и нижней площадок делается не менее 80 см. Их прочность, как и маршей, должны быть не меньше 300 кг/м². Если по лестнице будут бегать дети, расстояние между балясинами устанавливается 12 — 15 см или крепится сетка. Ограждение должно выдерживать 100 кг боковой нагрузки.
Особенности винтовой лестницы
Перед тем как сделать винтовую лестницу самому необходимо рассмотреть основные аспекты, связанные с особенностями этой конструкции. Так, например, существует целый ряд отличий подобных изделий.
В первую очередь ступени располагаются спиралью, позволяя разместить лестницу более компактно. Однако за счет этого подъем и спуск становятся не такими удобными. Лестница может иметь лишь небольшое закругление, а может простираться высоко вверх, чередуя витки.
Независимо от того, говорим мы о металлической винтовой лестнице или деревянной, покупной модели или сделанной своими руками, все элементы имеют схожую проектировку. Центральной частью такой конструкции является опора, выполняющая роль направляющей оси. Именно к ней крепятся ступени. Они, в свою очередь, также кардинально отличаются от ступеней обычных маршей, так как практически каждая из них является забежной. Это отражается в методике проведения расчетов.
Основным конструктивным элементом винтовой лестницы является центральная ось
Типы металлических лестниц
По способу изготовления различают сварные и кованные лестницы.
Конструктивно металлические лестницы бывают:
- На косоурах (косоур – опора, находящаяся под ступенями). Самый популярный тип межэтажной конструкции.
- На одном косоуре (швеллер или двутавр, которые выполняют роль опоры, размещают посредине конструкции, и на него крепятся ступени). Такие лестницы выглядят воздушными и легкими, при этом они выдерживают серьезные нагрузки.
- На тетивах (тетива – опора, находящаяся сбоку ступеней).
- На больцах. Бескаркасный тип конструкции, ступени которой крепятся к стене больцами – специальными болтами
- Винтовыми. В качестве несущего элемента используется опорный столб в центральной части конструкции.
Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант, как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам. Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом
При недостатке опыта лучше начинать с прямой одномаршевой конструкции
Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.
В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.
Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.
В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.
Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.
Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.
