Насос Малыш: 6 советов по эксплуатации

Принцип работы и техника безопасности

На основе свойств электромагнитных колебаний передаваемых к поплавку-клапану, происходит колебание мембраны, и благодаря этому происходит повышение давления и проталкивание жидкости. Механизмы данного типа очень чувствительны, при перегреве и после окончания подачи всей массы воды, двигатель отключается с помощью автоматики, обеспечивающей контроль работы прибора.

Существует несколько моделей агрегатов, которые отличаются друг от друга по месту расположения отверстий для всасывания. Надежнее приобрести агрегат Малыш, имеющий верхний забор воды, потому что в его конструкции электродвигатель располагается внизу и поэтому охлаждается быстрее других моделей. Расположение всасывающих отверстий вверху способствует тому, что в агрегат не проникает грязь, находящая на дне водозабора. Это будет положительно влиять на эксплуатацию устройства и его длительность использования.

Модели с забором воды внизу необходимо постоянно проверять, так как илистые отложения и другие примеси могут попасть внутрь. Приобретать необходимо модели с термозащитой, которая сохраняет двигатель от перегрева. В случае расстройства работы клапанов и других незначительных поломках ремонт Малыша можно производить самостоятельно. К помощи профессионалов надо обращаться, когда гарантийный срок закончен и при замере двигателя, который перегорел. Модели с нижним забором рекомендуется дополнить установкой механического фильтра, препятствующего попаданию посторонних предметов в насос.

Чтобы избежать поломку насосного агрегата, при выборе модели надо правильно подобрать мощность, обеспечить устройству бережное обращение, соблюдение всех рекомендаций, предусмотренных изготовителем.

Техника безопасности

1. Запрещено прикасаться к насосу, включенному в электросеть.
2. При напряжении выше нормы, агрегат нельзя использовать.
3. Нельзя использовать устройство при повреждении шнура питания.
4. Передвигать насос и закреплять при помощи шнура питания запрещается.
5. При работе агрегата не допускается перекрывать поступление воды.
6. Бесперебойная работа прибора допускается не более 2 часов, с остановкой на 20 минут отдыха. Более 12 часов в сутки нельзя использовать агрегат.
7. Перекачивать воду с большими примесями и мусором не допускается.
8. Не разрешается пользоваться устройством людям и детям, имеющим недостаточный опыт или знания для правильной эксплуатации.

Обладатели насосов Малыш, соблюдающие меры предосторожности и правила эксплуатации, довольны приобретением устройства и характеризуют его только с положительной стороны. Производительность насосов Малыш высокая, несмотря на небольшой размер агрегата, невысокую мощность и цену

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит

Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Название	Забор воды	Защита от холостого хода / перегрева	Мощность	Производительность	Высота подъема	Диаметр	Глубина погружения	Цена
Малыш-М П 1500 Тополь	Верхний	нет/да	240 Вт	24 л/мин	60 м	99 мм	3 м	1741 руб (пластик)
Ручеёк-1 Могилев	Верхний	нет/нет	225 Вт	18 л/мин	72 м	110 мм		1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)	Верхний	нет/нет	250 Вт	18 л/мин	60 м	98 м	7 м	1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)	Нижний	нет/нет	300 Вт	16,6 л/мин	70 м	100 мм	3 м	2110 руб (шнур 10 м)
Малыш-М 1514 Тополь	Верхний	нет/да	250 Вт	25 л/мин	60 м	98 мм	3 м	2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)	Верхний	нет/нет	210 Вт	12 л/мин	40 м	78 м	10 м	1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10	Верхний	нет/нет	240 Вт	24 л/мин	60 м	100 м	3 м	1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250	Верхний	нет/нет	250 Вт	17,5 л/мин	75 м	100 м	2 м	2715 руб (шнур 10 м)
Водолей-3 (Лепсе)	Верхний	нет/есть	265 Вт	26 л/мин	40 м	98 мм		1900 руб (шнур 10 м)
Малыш 25 м (Курск)	НИжний	да/нет	250 Вт	7,1 л/мин	40 м			1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Использование и правила эксплуатации устройства

Эксплуатируя вибрационный насос, следует знать, что его бесперебойная работа и технические характеристики сильно зависят от стабильности напряжения питания. При низком напряжении резко падает производительность, а при высоком возможны соударения подвижного ярма с электролитом. Это проявляется в виде звенящего звука и выводит из строя устройство. Ремонт оборудования будет сопоставим со стоимостью нового.

Правила эксплуатации устройства.

Схема включения может включать в себя реле контроля давления и гидроаккумулятор для обеспечения равномерности подачи воды. Колебательная система насоса настроена в резонанс с частотой сети (50 Гц), Об этом надо помнить при подключении устройства к автономному генератору.

Поскольку насос и часть кабеля находятся в воде, а оставшийся кабель в воздухе при влажности, близкой к 100%, категорически запрещается разрезать и наращивать кабель насоса. При необходимости нужно приобрести устройство с более длинным кабелем.

Процесс подготовки насоса к работе

Перед установкой устройства в колодец или скважину к нему прикрепляют шланг и несущий трос. Трос, шланг и кабель скрепляют между собой стяжками через равные промежутки. При этом трос должен быть натянутым, а шланг и кабель расслабленными. Вместо стяжек нельзя использовать провод, поскольку из-за этого может перетереться кабель и шланг.

Металлический трос нельзя прикреплять непосредственно к корпусу во избежание поломок крепежных элементов. Надо использовать переходной отрезок из прочного капронового шнура. Такой способ дополнительно снижает вибрацию устройства и продлевает срок его эксплуатации.

Специфика установки прибора в скважину

Нежелательно использовать вибрационники в скважинах с рыхлым грунтом, поскольку вибрация, передаваемая через воду к стенкам скважину, вызовет заиливание и обрушение стенок.

Если использование устройства для скважины допускается, то перед установкой целесообразно укрепить на нем несколько колец из листовой резины, вырезанной из велосипедной или автомобильной камеры. Это предотвратит повреждение стенок скважины и корпуса насоса от взаимного касания во время работы.

Обеспечение бесперебойной работы

Длительная и бесперебойная работа обеспечивается при соблюдении требований инструкции по эксплуатации и регулярном техническом обслуживании. Не рекомендуется непрерывная работа устройства более 12 часов. Колодезный насос необходимо размещать на высоте не менее 1 м от поверхности дна. При меньшем расстоянии необходимо устанавливать фильтр для воды перед входными отверстиями. Срок службы устройства сильно зависит от количества взвешенных частиц.

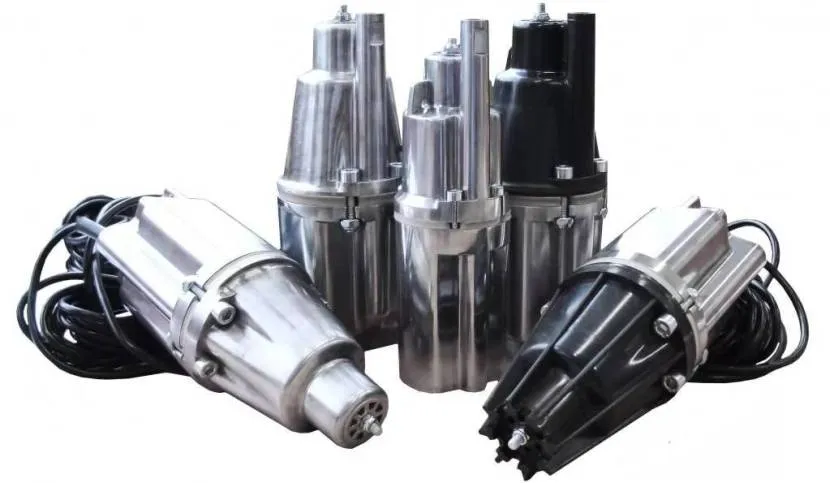

Модификации насоса

Модельный ряд представлен следующими модификациями:

Малыш (стандартный)

В нем заборное устройство для воды находится в нижней части. Помпа чаще всего качает воду из открытых источников, находящихся на значительных расстояниях, и ликвидирует затопления погребов и зданий. Во избежание поломки насоса, его не рекомендуют применять в водоемах, имеющих сильные загрязнения.

Малыш-К

Отличие от первой модели в том, что в его корпусе встроено термическое реле, отключающее насос в автоматическом режиме при перегревании. Эта функция позволяет не наблюдать за работой прибора, а заниматься своими домашними делами, в то время, когда он качает воду. Корпус насоса данной модификации может иметь маркировочное обозначение в виде буквы «П». Эта буква означает, что корпус изготовлен из пластмассы.

Если такое обозначение отсутствует, значит корпус насоса «Малыш» алюминиевый, что делает его более надежным при эксплуатации.

Малыш — М

Отличительная черта от предыдущих моделей в том, что всасывающее устройство находится в верхней части прибора. Остальные технические показатели схожи с предыдущими моделями. Такой погружной насос эффективно трудится в скважинах и колодцах. Его можно опускать и в загрязненные источники, так как, благодаря верхнему водозабору, он не будет засоряться песком и илом.

Малыш -3

В этой модификации всасывающий патрубок также расположен в верхней части насоса. Модель имеет более скромные возможности и характеристики по сравнению с другими разновидностями.

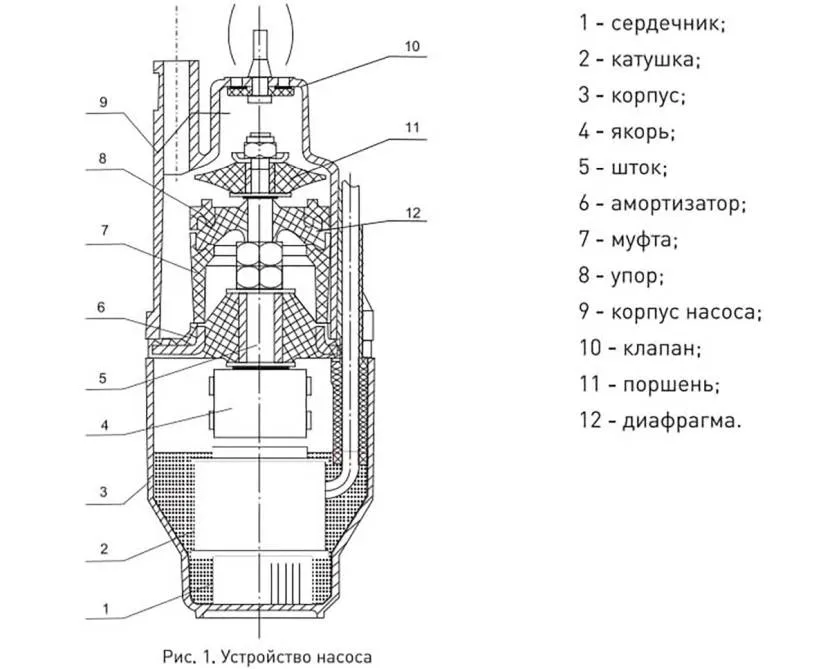

Устройство водяной помпы отличается простотой. В его состав входят: герметичный корпус, что полностью исключает проникновения в него жидкости. В корпусе помещен электрический привод, который включает сердечник с двумя катушками и вибрирующее устройство.

Специальный клапан, расположенный у устройств с верхним забором вверху, с нижним забором внизу корпуса, закрывает входные отверстия и обеспечивает свободное поступление или отвод воды при отсутствующем давлении.

Общие сведения

Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:

• набор воды в накопительные резервуары;
• полив садово-огородных участков;
• водоснабжение дачи, частного дома, коттеджа.

Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.

Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».

Модельный ряд

Необходимо отдать должное производителям насосов «Малыш», которые сегодня предлагают несколько модификаций данного прибора. То есть, увеличился выбор агрегатов по техническим характеристикам.

Классика

Эта модель пришла в современность из далекого прошлого, то есть, она не изменялась со времен первого выпуска насоса. У нее нижний водозабор и полное отсутствие автоматики. Использовать его можно для откачки воды из колодцев и скважин, а также из открытых водоемов. Основное требование – вертикальность при перекачке.

Небольшие габариты прибора дают возможность сегодня устанавливать насос в скважины с обсадной трубой диаметром 100 мм. Но качать он может достаточно чистую воду – концентрация примесей не должна превышать 0,01%. Температура же перекачиваемой воды не должна быть больше +35С.

И остальные технические характеристики насоса для колодца «Малыш».

• Производительность агрегата: при подъеме на один метр равна 1050 л/час, при подъеме на 40 м – 430 л/час.
• Соответственно максимальный напор составляет 40 м. Правда, при горизонтальном перемещении жидкостей он может создать напор до 150 м.
• Погружать его можно на глубину до 5 метров.
• Мощность электродвигателя всего лишь 245 Вт. То есть, при малых энергозатратах насос является обладателем неплохих технических характеристик.
• Это бытовой насосный агрегат, а значит, работать он может от обычной розетки напряжением 220 вольт.
• Время беспрерывной работы – 2 часа. То есть, производитель рекомендует через каждые 2 часа отключать прибор на перерыв сроком до получаса.

Базовая модель

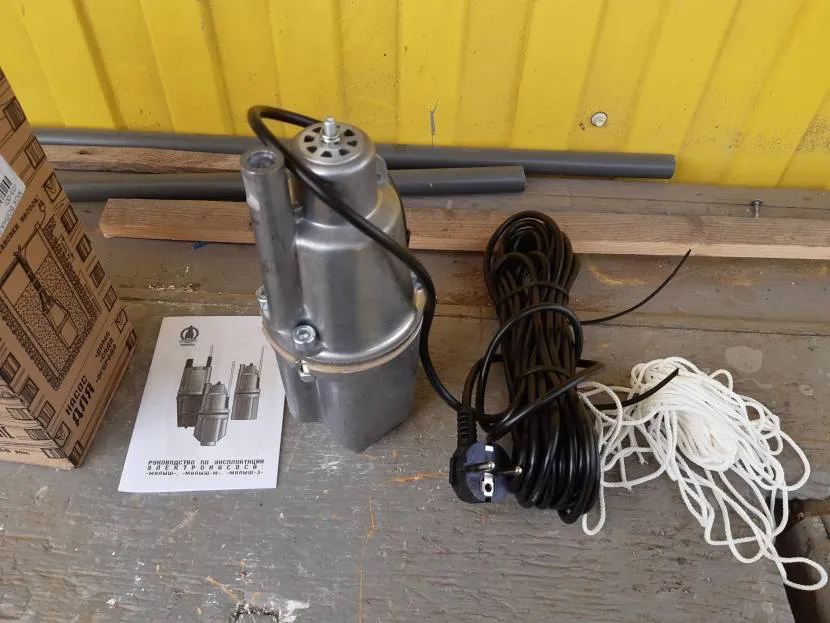

И одна рекомендация. Насос приходит в торговую сеть, укомплектованным только питающим электрическим кабелем длиною 5 м. Для него необходимо отдельно приобрести шланг диаметром 18-22 мм. Он крепится к подающему патрубку обычными хомутами или вязальной проволокой.

Серия «Малыш-М»

Информация будет короткой. Это все тот же классический вариант с теми же техническими характеристиками, но с верхним водозабором. Других отличительных особенностей в нем нет.

Серия «Малыш-З»

Это самый малогабаритный насос из серии «Малышей». Он спокойно помещается в ствол скважины диаметром 80 мм. У него меньше мощность электродвигателя – всего лишь 165 Вт, но при этом достаточно внушительная производительность – 430 л/час при напоре до 20 м. И при всем при этом весит он 3 кг.

Что касается комплектации, то это, как у предыдущих моделей, электрический кабель, но длиною 30 м. Добавим, что данная модель является моноблочной, то есть, корпус прибора неразъемный (неразборный).

Серия Малыш-З

Серия «Малыш-К»

Данная модель от других отличается лишь тем, что в ее состав входит система автоматики. Как уже было сказано выше, это обычная термозащита. Других дополнительных отличий от базовой модели нет.

Как видите, все модели погружного насоса «Малыш» со своими техническими характеристиками мало чем отличаются друг от друга

Единственно, на что необходимо обращать внимание при выборе, это на наличие или отсутствие автоматики и верхний или нижний водозабор

Рекомендации по эксплуатации

Отрицательное влияние на работу вибрационного насоса оказывает изменение питающего напряжения. Проблему можно решить установкой стабилизатора напряжения, но его цена в несколько раз превышает стоимость самого насоса. Для того чтобы обойтись без дорогостоящего оборудования, можно порекомендовать следующее:

1. При снижении напряжения до двухсот вольт резко падает мощность насоса Малыш, а следовательно, уменьшается и подача. Если в вашей сети напряжение понижено, то для того чтобы компенсировать эти колебания, следует выбирать насос с номинальной подачей на 25−30% больше, чем расчётная величина. Таким образом устройство будет сохранять свою работоспособность при низком напряжении.
2. Если питающее напряжение выше 240 В, нагрев электронасоса становится критическим, и обмотка электромагнита сгорает. Происходит это из-за резкого увеличения тока в катушках электромагнита. Защитить устройство поможет реле тока — это аппарат, который переключает свои контакты при определённой величине электрического тока. Его нужно подключить последовательно с обмоткой электромагнита. Работает он так же, как и защитный автомат в щитке электроснабжения, но обладает более плавной настройкой тока срабатывания. При регулировке реле ток срабатывания выставляют на 0.5 А больше номинального тока электронасоса.

Для использования этих агрегатов в насосной станции важно знать, какое давление создаёт насос Малыш. Рабочее значение давления составляет 0.4 МПа

Этого достаточно для обеспечения небольшого дома с одновременным использованием только одной точки водораздачи.

Забор воды: использование и принцип работы разных изделий

Моделей насоса существует много, и отличия часто связаны с производителями. Однако традиционная классификация делит оборудование на 2 типа:

Верхний забор воды. Наиболее распространённый вариант, что связано с его лучшей защитой от засорения. Конструкция такова, что двигатель расположен под клапаном, в который закачивается вода и подаётся дальше. Это предотвращает чрезмерный нагрев, а если вода становится ниже допустимого показателя, то механизм автоматически отключается. Сам же двигатель остаётся в воде. Так как засос происходит сверху, то и мусора со дна проникает внутрь намного меньше. Единственный недостаток техники – работа всухую при отсутствии реле холостого хода. Оно необходимо для предотвращения засасывания воздуха.

Нижний забор воды. Такой «Малыш» чаще используется в глубоких колодцах, где его можно установить далеко от дна. Без теплозащитного реле применять устройство опасно. Это связано с тем, что двигатель находится выше патрубка. Отсутствие реле ведёт к быстрому перегреву и поломкам. Также оборудование нуждается в фильтрах песка и мусора.

Технические характеристики водяного насоса «Малыш» от разных производителей отличаются. Существует 4 классических типа вибрационных устройств.

Устройство «Малыша» с верхним забором воды Источник cloudinary.com

Классическая модель

В этом исполнении вибрационное оборудование используется для небольших источников диаметром более 10 см. Применять насос можно для подачи через шланг на дистанцию до 150-200 м, однако чаще встречаются решения с ограничением до 100 м. Используют оборудование с прохладной жидкостью. Применяется нижний патрубок для забора воды.

Свойства и параметры классической модели
С какой работает мощностью	Для модели характерен средний показатель в 220-245 Вт
Может поднимать воду на высоту	до 40 м
Питание	220 В
Производительность	При 1 м высоте – 1050 л, при 40 м – 430 л. Параметры указаны для часа работы.
Глубина опускания насоса	не более 5 м
Сколько может функционировать	2 часа без перерыва
Масса	3,5 кг
Какое даёт давление	0,4 мПа

Для корректной работы насоса «Малыш» нужен шланг диаметром 18-22 мм. При покупке этой модели нужно учитывать, что часто в комплекте полностью отсутствует шнур. Его подбирают по длине, исходя из потребностей. Стали появляться варианты с защитными реле и другими деталями в комплекте. Однако самые дешёвые предложения их не включают.

Модель насоса «Малыш классический» Источник onlinetrade.ru

Вариант «Малыш-К»

Ещё один вариант базовой модели, который соответствует по параметрам на 100%. Однако в комплектации есть реле защиты от перегрева.

Серия «Малыш-3»

Усовершенствованная модель погружного насоса с улучшенной комплектацией. Её используют в колодцах и скважинах с малой глубиной погружения и диаметром от 8 см. К отличительным особенностям относят:

• полностью монолитный блок, полностью изолированный вместе с электрическим проводом;
• не такая большая мощность, необходимая для применения в малодебитных скважинах, – 165 Вт;
• можно погружать на глубину до 20 м, сохраняя производительность в 0,43 куб. м/час;
• вес, не превышающий 3 кг.

Используемый диаметр шлангов – 25 мм, или 3\4 дюйма. Даже заводская комплектация содержит интегрированный электрический кабель длиной в 30 м.

Насос «Малыш-3» с длинным кабелем Источник blogspot.com

Десятое место – «УНИВЕРСАЛ» ШТОРМ-1

Модель имеет двухклапанную систему верхнего забора воды. Широко применяется для обустройства бытового водоснабжения из пресных водоемов, включая колодцы и скважины различной глубины и объема дебета.

«УНИВЕРСАЛ» ШТОРМ-1 работает от бытовой системы электроснабжения, имеет высоту подачи в 80 метров с производительностью до 12 л/мин включительно. Способен перекачивать жидкость с примесями до 105 мм.

Вибрационный насос можно использовать на длительной основе за счет эффективной системы охлаждения. Также отличается небольшими размерами и весом, что позволяет обустраивать бытовые системы обслуживания в любом удобном месте.

Помимо положительных сторон имеет и недостатки. Последние выражаются:

• в использовании номинального тока не более 3,6 А;
• в частоте тока 50 ГЦ +/- 1%.

Для использования в приусадебных участках, дачах и небольших домах – лучшее решение, которое справляется с поставленными задачами. Для бытового применения не подходит ввиду ограниченности технических характеристик.

Часто встречающиеся проблемы и варианты их решения

Одна из часто возникающих проблем при работе данного устройства состоит в том, что оно работает, но не перекачивает воду. Причин у этого может быть несколько:

Ослабление контргайки в устройстве насоса Малыш. Если гайка на регулировочном винте, который располагается в месте забора воды, ослаблена, то ее достаточно просто подкрутить, регулируя таким образом, эффективность работы агрегата. Выход из строя качающего штока. Одна из самых серьезных неисправностей, так как шток находится в соседнем узле и его очень сложно заменить без специализированного оборудования. Исправить такую поломку можно либо в специализированном сервисном центре, либо имея в своем распоряжении второй поломанный насос с другим типом неисправности. Во втором случае вам достаточно снять с насоса-донора исправный узел и установить его на оригинальное устройство. Поломка качающей манжеты. Чтобы обнаружить данный тип неисправности, нужно полностью разобрать агрегат. Качающая манжета выглядит как два небольших блюдца, которые расположены донышками друг к другу. Данная запчасть стоит совсем недорого и легко заменяется своими силами.

Проводить ремонт насоса можно самостоятельно, главное разобраться в принципе его работы

Если же вышло из строя реле давления воды для насосов Малыш или другая сложная аппаратура, то лучше не рисковать, и обратиться за квалифицированной помощью. Несмотря на всю простоту устройства агрегата, неправильный ремонт может привести к полному выходу из строя всех частей.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

 РДМ-5

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Italtecnica PM/5-3W

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

На что обращать внимание при покупке?

Имея относительно невысокую стоимость, насос Малыш удовлетворяет всем требованиям современного покупателя ввиду следующих технических характеристик:

• он работает от стандартного напряжения в 220 Вт;
• мощность данного оборудования составляет 245 Вт;
• показатель производительности равен 432 лошадиным силам;
• максимальная рабочая глубина достигает 40 метров;
• наконец, на корпусе имеется нижнее/верхнее отверстия для водозабора.

Что же касается стоимости прибора, то она составляет примерно от 1000-2000 рублей, зато его эксплуатационные характеристики при этом настолько хороши, что модель быстро обрела популярность среди пользователей. Сегодняшние модификации оснащаются интегрированной системой автоматической защиты, благодаря чему насос надежно защищается от перегревания вследствие «сухого хода», а двигатель достаточно быстро реагирует на перепады напряжения. Для домов за чертой города данное преимущество особенно актуально, так как там далеко не всегда имеет место стабильное энергоснабжение.

Если уровень воды в резервуаре опускается ниже определенной отметки, механизм питания насоса отключается автоматикой. А для определения уровня применяется поплавковая система. Когда же вода снова поднимается то требуемого уровня, двигатель насоса опять опускается. Что характерно, защитная система функционирует от того же источника питания, что и сам агрегат.

Модификация №1. Традиционный Малыш

Данная модель отличается тем, что предназначается, прежде всего, для транспортировки жидкости на большие расстояния. Классический вариант агрегата способен перекачивать воду примерно на 100-150 метров, а потому идеально подходит для организации полива на больших загородных участках. Диаметр применяемого шланга в данном случае варьируется в пределах 1,8-2,2 сантиметра.

Данная модель не должна использоваться в загрязненной среде, а концентрация примесей должна составлять не более 0,01 процента. Более того, температура перекачиваемой жидкости должна быть не более +35 градусов.

Также стоит заметить, что в базовой модели нет реле давления, защиты от перегрева или фильтра. И если последний можно докупить и поставить своими руками, то без остального придется уж как-нибудь обойтись. Очевидно, что из-за всего этого стоимость данной модели заметно ниже, чем иных модификаций. Максимальная глубина погружения агрегата составляет 5 метров, в то время как вода закачивается посредством нижнего клапана.

Модификация №2. Малыш-М

Сразу оговоримся, что по своим техническим характеристикам данный Малыш практически ничем не отличается от модификации, которая была описана в предыдущем разделе статьи. Исключением является разве что тот факт, что водозабор в данном случае производится посредством верхнего клапана. По этой причине данная модификация агрегата рекомендована к применению там, где нижний забор из-за повышенной загрязненности дна попросту невозможен.

Модификация №3. Малыш-К

Данная разновидность имеет практически те же характеристики, что и базовый насос Малыш, вот только дополнительно оснащена защитой от перегревания. Именно поэтому данный агрегат вполне может использоваться для продолжительной непрерывной работы без участия/присмотра человека. Переходим к следующей модификации.

Модификация №4. Малыш-3

Этот скважинный насос погружного типа наиболее актуален для применения в небольших колодцах. Стоимость его несколько выше, чем у того же базового варианта, зато имеют место серьезные конструктивные отличия, которые приведены ниже.

1. В первую очередь, это то, что агрегат вместе с электрическим двигателем располагается в герметичном монолитном блоке, благодаря чему исключается вероятность проникновения влаги.
2. Весит насос максимум 3 килограмма.
3. Что касается номинальной мощность, то она здесь всего 165 Вт, то есть ниже, чем у базового Малыша. Но для небольшой скважины этого вполне достаточно.
4. Производительность агрегата составляет 0,432 кубометра в час, при этом напор достигает 20 метров.

Помимо того, такой насос достаточно компактен и комплектуется кабелем, надежно защищенным от влаги. Да, водный фильтр в стандартной комплектации отсутствует, но при необходимости его легко приобрести и установить самостоятельно.

3 Особенности подключения

После длительной эксплуатации на дне скважины

Глубина погружения насоса должна быть больше, чем нижний показатель динамического уровня воды. Погружные насосы «Малыш» должны устанавливаться в вертикальном положении, если насос будет расположен горизонтально, то такая эксплуатация значительно снизит срок эго службы.

Для начала выполните подготовительные работы, предшествующие установке – определите глубину расположения насоса в скважине, и купите шланг для подачи воды соответствующего размера.

Важно, чтобы диаметр шланга подходил к вашему устройству (смотрите технические характеристики), так «Малыш» сможет выдавать оптимальную производительность, и не будет перегрузки мотора, вследствие высокого давления из-за несоответствия сечений. Шланг закрепите на патрубок с помощью пластикового хомута

Если вы используете погружной насос «Малыш» с нижним водозабором, то размещать его следует в полуметре от дна скважины. Если с верхним водозабором – можете опускать на дно источника.

Для опускания насоса и его фиксации используйте капроновый шнур, либо стальной трос небольшого диаметра. Закрепите его в специальную проушину, которая расположена на корпусе насоса. Рекомендуется к верхней части шнура привязать полуметровый кусок эластичной резины, которая будет гасить вибрации.

Важно: не подключайте устройство к электросети во время монтажа. Сделать это можно после того, как насос полностью установлен

Если кабель подключения к сети у насоса короче, чем вам необходимо, можно удлинить его дополнительным шнуром, однако их соединения должны находиться вне колодца.

Работа мотора «на сухую» — это то, чего следует избегать в первую очередь, так как она является первостепенной причиной большинства поломок насоса.

Проверка работоспособности после ремонта

Для увеличения ресурса работы насоса рекомендуется дополнительно приобрести механический фильтр, который будет препятствовать внутреннему загрязнению устройства, которое чревато преждевременным износом поршня и обратного клапана.

Также нерастворимые примеси могут забить шланг, что грозит критическим повышением давления воды, от которого никакая автоматика не спасет.

Наиболее часто используемый фильтр для вибрационных насосов – обычная цилиндрическая прокладка из пористых материалов (в основном из волокнистого полиэтилена), которая одевается на всасывающий клапан «Малыша» и выполняет первичную фильтрацию воды от крупных механических частиц. Отзывы свидетельствуют, что такого фильтра более чем достаточно.
