Пергола: назначение, виды, конструкции, материалы, строительство самостоятельно

Изготовление и установка перголы

1. Опорные стойки перголы изготавливаются из бруса 10×10 или 15×15 см, который отпиливается согласно чертежу необходимой длины, чтобы получилась конструкция нужной высоты. Стойки крепятся в анкерах при помощи специальных винтов – глухарей. Вертикальность расположения стоек также определяется при помощи спиртового уровня.

Возможно закрепление бруса непосредственно в цементе, без анкеров. В этом случае необходимо предварительно обработать концы опор горячим битумом.

2. После установки вертикальных опор можно переходить к изготовлению опорных балок. Для этого отпиливается доска 5×15 или 5×20 необходимого размера, можно придать ей оригинальную форму на выступающих концах при помощи лобзика.

Перед закреплением на опорных стойках балки также выравниваются при помощи уровня, затем просверливаются сквозные отверстия через балки и стойки, вставляются болты, затягиваются гайки.

3. Следующий шаг – поперечные балки.

Для их изготовления подойдёт доска 5×15 см. Количество поперечных балок определяется исходя из того, чтобы при установке расстояние между ними были около 30 см. Возможно установить их чаще, тогда будет меньшая светопроницаемость и больше тени.

Поперечные балки крепятся к опорной посредством пазов, которые необходимо выпилить согласно размерам чертежа. После установки в паз балки дополнительно закрепляются саморезами.

Для прочности и жёсткости конструкции навеса и красивого внешнего вида осталось изготовить и закрепить перпендикулярные перекладины. Перекладины выпиливаются в размер согласно чертежу.

При расчёте количества необходимых перекладин, берут за основу шаг установки не менее 60 см. После выпиливания перекладины нужной длины и формы, в ней так же делаются пазы для установки, что не исключает дополнительной фиксации саморезами.

5. Навес перголы готов. Далее, при желании можно декорировать боковые части конструкции при помощи шпалерных панелей. Они крепятся к опорным стойкам перголы

Важно закрепить их на некоторой высоте от земли, это защитит от коррозии и продлит срок службы

6. Завершающий этап работ.

После завершения строительства необходимо тщательно обработать деревянные детали, зашпаклевать щели, зазоры, отверстия, ошкурить древесину наждачкой средней зернистости. Готовую конструкцию следует покрыть лаком в несколько слоёв, это украсит внешний вид и защитит древо от неблагоприятных атмосферных воздействий.

После того как пергола готова, можно приступать к выбору и высадке растений. Именно флористика придаёт перголе законченный вид, гармонично вписывает её в ландшафтный дизайн. Для того чтобы помочь растениям правильно завиваться на крышу, можно натянуть специальную крупноячеистую сетку.

Деревянная пергола – украшение любого сада или дачного участка. А сделанная своими руками, она будет особенно радовать глаз, при этом дарить тень и прохладу в жаркий день. goes here

Пошаговая инструкция по сборке

Прежде всего необходимо решить, как будете крепить опорные столбы. Если столбы у вас из лиственницы — вопросов нет, можно просто закопать в землю. С другой древесиной все сложнее: прямой контакт с грунтом крайне нежелателен. Можно, конечно, обработать концы закапываемых в землю столбов антибактериальной пропиткой типа СЕНЕЖ или Сенеж Ультра, поставить на пару часов в отработку.

Второй вариант — сделать бетонную сваю с вмурованной шпилькой (или несколькими шпильками, в зависимости от размера и веса конструкции). К шпильке с зазором 5-8 мм крепить стойку.

Еще один способ — если площадка забетонирована или на ней уложено покрытие. Тогда берут металлические подпятники. Чаще всего встречаются они в виде перевернутой буквы «П», крепят ее к поверхности площадки. Закрепляют столб болтами насквозь через эти пластины. Такой вид креплежа подойдет для сада, где погрешность закроется растениями. Если же строительство идет на открытой площадке, используют другие подпятники.

Советуем изучить — Увлажнитель воздуха для детей — какой лучше подойдет вашему малышу

Способы крепления столбов

После того как способ установки столбов выбран, всю древесину, которая будет использована в строительстве, покрывают защитным составом — антибактериальным и от насекомых. Составы должны быть предназначены для использования на открытом воздухе (не для внутреннего использования, а только для наружного). После обработки можно приступать к строительству:

1. Разметка участка. При помощи колышков, шнурков, рулетки и строительного уровня размечается площадка необходимого размера. В ее углах размечается место под столбы, выбранным способом они устанавливаются. Разметка площадки и установка столбов
2. К выставленным ровно столбам прибивается две основные балки. Для снижения цены постройки используем вместо них две доски, которые крепятся чуть ниже верхушки — на 5-6 см ниже. Балки должны быть закреплены строго горизонтально. Как уже говорили, использовать можно гвозди, саморезы или болты. Если будете соединять на саморезы, берите белые, а не черные: они намного крепче и выдерживают большие нагрузки. Крепим основные балки. Делаем их составными — из двух досок толщиной 50 мм
3. Теперь монтируются вспомогательные балки. Если есть возможность, сделайте пропилы под основные: так крепить их будет проще. Иначе придется использовать уголки, которые одной частью будут прикреплены к нижней балке, а второй будет держать поперечную. Монтаж вспомогательных балокФорма балок
4. Собственно, осталась установка укосин. Они придадут строению большую устойчивость.
5. Чтобы тень на первых порах была гуще, поверх можно набить еще более тонкие планки — толщиной 5-7 см. Чтобы они хорошо держались, под каждую вспомогательную балку делают пропилы глубиной 2-3 см.

Установка поперечин

Все, деревянная пергола собрана своими руками. Посмотреть последовательность сборки можно и в следующем видео.

Создание современной зоны отдыха с использованием перголы-маркизы

Навес, плотно заплетенный вьющимися растениями, которые создают приятное затененное пространство, – это чаще теоретическое определение. Чтобы побеги достигли верхнего перекрытия и заполнили его, должно пройти немало времени. Да и далеко не каждое растение может создать такое плотное покрытие, через которое не будут проникать ультрафиолетовые лучи и осадки.

Пергола-маркиза выполняет функцию тента для защиты от солнца и дождя.

Чтобы решить проблему палящего солнца и дождя, используют перголы-маркизы. Эти конструкции выполняют функцию тентов. Устанавливаться они могут как над верхним перекрытием перголы, так и под ним. Обычно это выдвижные варианты на управлении. Применяются также отдельные каркасные конструкции. Если возникает необходимость убрать покрытие маркизы, оно складывается, наматывается, собирается волнообразными складками и т. д. В ходе использования ткань можно зафиксировать на оптимальной линии выдвижения.

Верхнее покрытие перголы-маркизы за ненадобностью можно легко убрать.

Применяют маркизы в основном для покрытия больших площадей:

• летних кафе;
• открытых площадок ресторанов;
• павильонов для отдыха;
• придомовых террас больших размеров.

Маркиза обычно не имеет массивных опор, значительных по толщине направляющих и других механизмов. Но ее эстетичность немаловажна для общего восприятия дизайна. Тканевое полотно подбирается к общей цветовой гамме окружающих предметов. Такая защита – летний вариант, разборный. Пергола из металла является наиболее удобной моделью.

Покрытие перголы-маркизы выбирают исходя из общей цветовой гаммы ландшафтного дизайна.На заметку! Выбирая ткань для маркизы, следует обращать внимание, есть ли на ней антибактериальное покрытие и тефлоновый слой. Это продлит срок ее использования и сохранит внешний вид презентабельным на протяжении длительного времени.

Пространство, со вкусом оформленное, надежно защищенное маркизой от палящего солнца и дождя, станет настоящей лаунж-зоной – местом спокойного, полноценного отдыха и релакса

Пространство, со вкусом оформленное, надежно защищенное маркизой от палящего солнца и дождя, станет настоящей лаунж-зоной – местом спокойного, полноценного отдыха и релакса.

Чтобы покрытие перголы-маркизы прослужило долго оно должно иметь антибактериальное покрытие и тефлоновый слой.

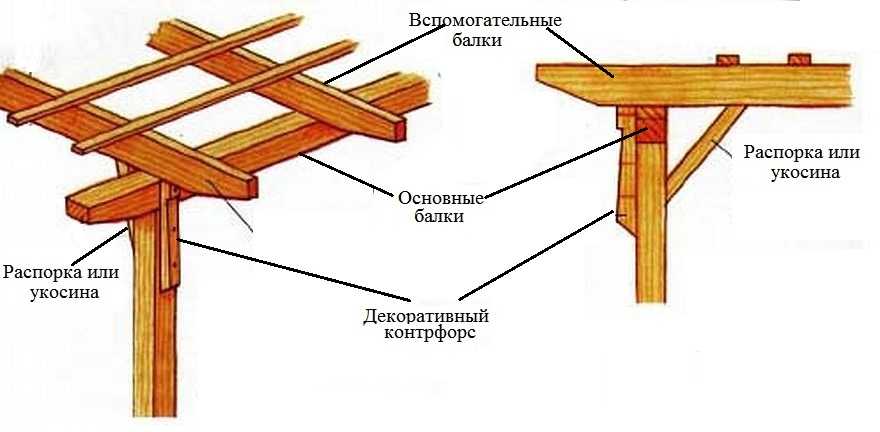

Основные узлы

При собственноручном изготовлении можно соединять укрупненные блоки на земле, затем устанавливать вертикально или поднимать наверх для крепления.

Пергола состоит из следующих узлов:

• опоры в виде вертикальных столбов;
• верхнее перекрытие в виде отдельных арок;
• боковые перекладины для соединения колонн;
• верхние рейки, образующие решетку вместе с арками.

По бокам применяют диагональные подкосы, нагели, ставят угловые крепежи для прочности сооружения и устойчивости.

Размеры

По бокам коридор уменьшится из-за разросшейся листвы

Габариты пергол выбирают так, чтобы они органично смотрелись на участке. Маленькие галереи потеряются на большой площади, а огромные арки будут нарушать соразмерность с небольшим домом или дачей.

Между опорами выбирают шаг:

• для металлических арок 0,8 – 1,1 м;
• деревянных – 0,7 – 1,0 м;
• кирпичных 1,0 – 1,3 м.

Соединение деталей вверху

Вид стыковки зависит от материала изготовления. Деревянные детали арки соединяют деревянными шпильками, болтами, крепят железными скобами. Для древесины применяют также стык в полдерева, когда делают выборку определенной формы.

Металлические детали соединяют сваркой и шпильками с резьбой. Кирпичные арки крепят на цементно-песчаном растворе. Дополнительно в кладку устанавливают металлические стержни для армирования тела столбов или арок.

Оформление края балок

Выступающие концы горизонтальных прогонов можно обыгрывать в разной форме. Изготавливают специальное лекало, чтобы сделать все торцы одинаковыми. Так можно оформлять деревянные элементы. Шаблон делают из толстой фанеры или доски, срезанной так, как это будет на финише.

Металлические балки на торцах оформляют приваренными декоративными элементами, используют кованные детали. Чаще торцы стальных прогонов обваривают общей обвязкой из уголка или другого проката.

Удешевление конструкции

Для экономии делают расчет нагрузок, чтобы не использовать большие по сечению элементы

Принимают во внимание вес растений с плодами, учитывают ветровую и снеговую нагрузку. Для колонн используют брус сечением 180 х 200 или 200 х 200 мм, больше брать не стоит

Металлические арки делают из уголка № 45, квадрата 40 х 20 мм. Поперечины делают из деревянных брусков 50 х 80 мм или стальных труб 20 х 20 мм. Арматуру диаметром 10 – 16 мм ставят для укрепляющих подкосов. В деревянных перголах диагонали выполняют рейками 50 х 50 мм. Увеличение указанных размеров ведет к удорожанию.

Основные узлы

Несмотря на то, что конструкция несложна, необходимо правильно оценить нагрузку, которую могут создавать растения. Для нашей страны не стоит сбрасывать с весов и давление снега. Особенно после того, как растения оплетут конструкцию. Потому все соединения, крепления, делают надежными, лучше перестраховаться и поставить уголки, чем разбирать завал из растений и рухнувшей арки. В связи с этим опорные колонны и балки арки должны быть прочными и надежными.

Если планируете строить из дерева, опорные столбы для перголы средних размеров используют не менее 200*200 мм. Балки — из доски не менее 40 мм толщины. Обязательно делать упоры и укосины: они придадут жесткости. Если опорные столбы будете строить из кирпича или камня, их кладут вокруг трубы — круглой или квадратной — ваш выбор, но она должна быть.

Размеры

Немного о размерах пергол. Они должны быть пропорциональны участку. Если он небольшой, то расстояние между стойками может быть полтора метра. Меньше делать не стоит: с учетом листвы и в такой проход пройдет только один человек. Для более обширных участков ширина требуется большая — слишком узкая будет казаться куцей.

Стандартная высота садовой перголы — 2,2-2,4 метров. Тогда все сооружение гармонично, и листва и цветы не будут давить.

Как соединять детали вверху

Когда строите арку, особое внимание нужно уделять узлам соединений. Как сделать их смотрите на фото. Простой способ соединения стоек с основными балками

Простой способ соединения стоек с основными балками

Для тех, кто не слишком силен в плотницком деле, бывает сложно вырезать выемки под установку балок. Есть простой и надежный способ обойтись без этой работы: соединить стойки и основные балки при помощи декоративного контрфорса. Это не только украшение, но и способ сделать соединение более надежным.

На опорный столб (стойку) сверху укладывается балка и прибивается насквозь гвоздями или длинными саморезами. Тем не менее при боковых усилиях они могут выворачиваться. Чтобы это устранить, после того, как будут уложены и закреплены вспомогательные балки, прибивается декоративный контрфорс. Он скрепляет в единой целое три элемента. Еще большую жесткость конструкции придает распорка, поставленная наискосок, которую часто называют укосиной.

В самом простом случае пергола — четыре стойки, соединенные основными и вспомогательными балками.

Самая простая конструкция перголы

Оформление края балок

Немного разноообразить внешний вид можно за счет разного оформления концов вспомогательных и основных балок. Несколько способов запила показаны на фот ниже. Чтобы все они получились одинаковыми, делаете шаблон из небольшого куска. Потом прикладываете его к заготовке, обводите тонко отточенным карандашом как можно ближе к шаблону. По этому контуру вырезаете.

Как можно сделать края балок

Удешевление конструкции

Брус для колонн должен быть большого сечения, а это недешево. Не меньшего размера должны быть и основные балки, что еще больше повышает стоимость сооружения. Но можно сэкономить, если к стойкам вверху прибить две толстые доски с двух сторон. Как это выглядит сверху, смотрите на следующем рисунке.

Для удешевления к качестве основных балок можно использовать две доски

Соединять их можно гвоздями-шурупами, а можно болтами. Так даже надежнее: болтовые соединения можно при необходимости подтянуть. Как выглядит такое сооружение «вживую» смотрите на фото.

Пергола с двойными досками вместо основных балок

О выборе материала

Круглогодичная эксплуатация перголы на открытом воздухе ставит во главу угла вопрос о выборе древесины. Материалов для изготовления этой конструкции нужно довольно много. Закупить в таком объеме лиственницу, тую, дуб, тис или другой пиломатериал, который хорошо приспособлен к всесезонной эксплуатации на открытом воздухе, способен далеко не каждый. Компромиссным решением с точки зрения долговечности и экономии бюджета является использование антисептированных сосновых досок и бруса, прошедших обработку в промышленных условиях.

Антисептированные доски можно тонировать морилкой и покрывать другими отделочными покрытиями.

Конструктивные особенности перголы

Считается, что это сооружение имеет один или несколько одинаковых элементов, связанных в единое целое. Благодаря этому конструктивно пергола может быть проще обычной беседки. Ниже представлено несколько типовых схем постройки.

Самая простая удлиненная пергола – стойки, продольные балки-связи и стропила-поперечины

Вариант с четырьмя стойками, пространство между которыми заполнено решеткой. Поперечные балки перекрытия дополнены более частой продольной обрешеткой

Вариант с опорой на стенку из камня (или бетонный парапет)

Модель с арочными поперечинами-стропилами

Рассматривая представленные схемы, можно заметить, что у сооружения четыре основных элемента:

• стойки. Учитывая немалый возможный вес зеленой массы растений, опирающихся на сооружение, стоит принимать сечение стоек достаточно большим (не менее 100х100 мм для бруса и 50х50 мм для профильной трубы). Обязательно заглублять стойки в грунт, причем более надежным является вариант засыпки камнем с трамбовкой или бетонированием;
• продольные связи, которые объединяют стойки в единую конструкцию. Их сечение сравнимо с сечением стоек, можно уменьшить его на 10…15%;
• стропила-поперечины. Они укладываются на продольные балки-связи и создают горизонтальное перекрытие, являются опорой для вьющихся растений. При этом для пергол, не затянутых растительной массой, желательно делать стропила из доски, располагая ее ребром к солнцу. Таким образом создается тень при косом положении солнечных лучей;
• дополнительные детали – обрешетка, фигурные выступы стропил, скамейки, столики и так далее. Они не являются обязательными и не несут нагрузки в конструкции, но заметно повышают уровень комфорта.

Рассмотрим несколько способов сделать перголу своими руками.

С обрешёткой

Чтобы своими руками сделать перголу-обрешётку, можно воспользоваться любой из вышеуказанных инструкций. Но перед завершением работы вмонтировать вместо стен решётчатую конструкцию. Вариаций, как это сделать, — огромное количество. Во-первых, она может полностью заменить собой стены. Во-вторых, доходить только до середины конструкции, а верхняя часть будет оставаться открытой. В-третьих, обрешётку даже можно положить на крышу вместо обычных поперечных балок, которые были указаны в приведённых выше схемах. Это всё не составит труда даже для новичка. Гораздо труднее будет сделать сам этот элемент.

Для изготовления обрешётки берутся твёрдые породы древесины: дуб, ясень, лиственница, сосна. Конструктивно она состоит из 2 частей:

• рама — деревянная конструкция прямоугольной или квадратной формы в качестве жёсткого каркаса для реек;
• рейки — деревянные брусья, которые крепятся к раме внахлёст друг на друга.

Рама

1. Сделать замеры перголы, чтобы подобрать 4 бруска для рамы так, чтобы потом готовая обрешётка свободно входила в нужный проём, который она будет украшать.
2. Обработать их антисептическим раствором.
3. Дождаться полного просыхания.
4. Соединить концы брусков.
5. Закрепить фальцевые планки.

Есть несколько способов соединить концы брусков в обрешётке:

• новички могут это сделать методом «гребёнки» (он самый простой);
• мастерам можно посоветовать «ласточкин хвост»;
• можно запилить торцы и соединить концы с помощью клея, саморезов, гвоздей.

Готовый каркас, пока он без основного элемента (реек) нужно попробовать вставить в проём строящейся перголы, чтобы убедиться, что все замеры сделаны верно.

Рейки

Для заполнения рамы потребуются тонкие рейки. Они крепятся по диагонали с одинаковым интервалом. Размер шага может быть разным: кому-то нравится мелкоячеистая обрешётка, которая будет почти полностью скрывать тех, кто находится в перголе. Другие предпочитают широкую сетку, чтобы внутри было больше свежего воздуха и света. Это может зависеть и от того, какие растения впоследствии будут пущены по этой стене.

Главное — чтобы интервал был везде одинаковым. Именно это создаёт правильный геометрический узор и делает обрешётку такой декоративной. Если на собственный глаз надежды нет, можно использовать специальный деревянный шаблон-сетку, который не даст ошибиться и позволит сделать всё максимально чётко.

Самый простой способ крепления реек — сажать их на гвозди. Мастера столярного дела могут использовать пазы-выемки.

Если вы делаете своими руками одну раму-обрешётку, которая, к примеру, пойдёт для задней стенки перголы, после прикрепления реек она сразу устанавливается на саморезы к балкам-опорам. Если сеток несколько, сначала их следует скрепить между собой (клеем или крепёжными элементами), а затем уже ставить в общую конструкцию.

Пергола-обрешётка отличается прекрасными декоративными свойствами. Помимо этого, она будет выполнять в саду функцию поддержки для вьющихся растений. Это один из самых оптимальных вариантов для красивого оформления некоторых сортов роз (эксцельзы, аместиста, фламентанца, сантаны).

https://youtube.com/watch?v=9xVZo-fVpn4

Изготовление перголы

Согласно размерам, указанным в чертеже, материал режут на заготовки нужной длины. Каждую деталь обрабатывают рубанком, это придаст конструкции привлекательный вид и снизит риск пораниться. Далее начинают сборку. Пошаговая инструкция изготовления перголы своими руками выглядит следующим образом.

Шаг 1: установка опор

Если выбран вариант создания перголы без фундамента, стойки, каждую или несколько из них, нужно вкопать в землю. Для этого с помощью садового бура в земле делают углубления. Глубина напрямую зависит от размеров конструкции. К примеру, при высоте опор в 2,5 м глубина ямы должна быть не менее 0,8 м.

Часть бруса, которая будет находиться в земле, нужно дополнительно обработать для защиты от влаги и вредителей. Это можно сделать с помощью смолы, машинного масла или просто обмотать дерево рубероидом. На дно ямы укладывают щебень, трамбуют. Выставляют столб с помощью уровня и отвеса, фиксируют временными распорками, заливают бетоном.

При использовании фундамента для установки вертикальных стоек достаточно зафиксировать их с помощью металлических уголков, которые прикручиваются к заранее вмурованным в бетон шпилькам.

Шаг 2: установка горизонтальных балок

Верхние горизонтальные балки делают из того же бруса, что и стойки. Проще всего крепить их с помощью стальных уголков. Более красивое и долговечное соединение получится при использовании столярных соединений, конечно, вырезы под них нужно сделать на стойках до начала их установки.

Шаг 3: монтаж поперечных перекладин

После установки верхних горизонтальных балок конструкция обретает достаточную устойчивость, можно ставить лестницу и устанавливать верхние поперечины. Конструктивно это ряд параллельных ламелей, создающих дополнительную опору вьющимся растениям и имитирующих крышу. Крепят ламели с помощью гвоздей.

Шаг 4: боковые рейки

Далее создают «стены» перголы, тем самым усиливая конструкцию с боков. Данные детали также нужны для создания опоры растениям и в качестве декоративного украшения строения. В самом простом варианте это несколько закрепленных через определенные промежутки параллельных реек, при желании из них можно выложить орнамент.

Шаг 5: декоративное оформление

После того как пергола готова, необходимо придать ей законченный вид и защитить от атмосферных воздействий. Поврежденную в ходе сборки древесину зачищают, для этого сгодится наждачная бумага. После зачистки поверхность древесины пропитывают антисептиком, чтобы обезопасить дерево от вредителей и воздействия влаги.

Завершающим штрихом будет окраска или лакировка. Эффектно смотрится деревянная пергола, пропитанная морилкой и вскрытая несколькими слоями лака. При желании ее можно просто покрасить в любой понравившийся цвет.

Создание перголы своими руками

Приступая к процессу изготовления перголы, необходимо сначала тщательно продумать место постройки и образ будущей конструкции. Оптимальной считается высота перголы не выше 2,5 м и ширина 1,4 м. Нужно приготовить следующие материалы и инструменты:

• деревянные опоры (брус с сечением 70*70);
• молоток;
• лопату;
• скобы и кронштейны;
• поперечные балки (брус с сечением 50*50);
• шуруповерт;
• саморезы и гвозди;
• горизонтальные балки (брус с сечением 10*100 или 100*50);
• шпалерные панели;
• цементный раствор.

Схема обустройства перголы

1. Установка опор. Для этого нужно вырыть 4 ямы по углам будущего строения. На дно ям засыпьте немного гравия или кирпичного боя. Вставьте опорные брусья, утрамбуйте их и залейте цементный раствор. Для полного высыхания конструкции понадобиться около 24 часов.
2. Крепление горизонтальных балок к опорам. При монтажных работах нужно использовать и скобы и кронштейны, а также гвозди и саморезы. Главное, чтобы брус был закреплен крепко и надежно.
3. Крепеж поперечных балок. Балки должны быть расположены на одинаковом расстоянии друг от друга. Крепить их лучше гвоздями.
4. Крепеж шпалерных панелей. Заключительный этап строительства небольшой перголы. Панели можно крепить саморезами, соблюдая шаг 10-15 см. Готовую перголу можно покрывать антисептической пропиткой и декоративным лаком для более длительного срока службы и эстетичного внешнего вида.

Пергола – строение, которое будет выглядеть органично на любом участке. Не бойтесь вносить изменения в годами создававшийся дизайн своих участков. Пергола займет достойное место в вашем и саду и подарит вам огромное количество приятно проведенных минут.
