Навес из поликарбоната: выбор, расчет и постройка Великого Неизвестного

Советы и нюансы для арочного навеса

Навес из арки считается универсальным для защиты от осадков, оптимальным для рассеивания света.

А в зимний период он не позволяет снежным наносам скапливаться на поверхности навеса. При выборе материала и монтаже обратите внимание на следующие нюансы:

  1. Сотовый поликарбонат в 6 раз легче монолита;
  2. Срок службы монолитного поликарбоната в 2-2,5 раза больше, чем у сотового;
  3. Для арки выбирают разновидность материала толщиной не менее 1 см;
  4. Горизонтальный навес с небольшим уклоном предполагает покупку поликарбоната толщиной 1,5 см и более, так как маленький уклон будет способствовать задержанию на крыше снега зимой;
  5. Отверстия саморезов обязательно закрывают термошайбами (специальными шляпками) – это защитит конструкцию от осадков и быстрого износа;
  6. При установке деревянных опор (не металлических стоек для основы навеса) при фиксации их в грунте или бетоне нижнюю часть рекомендовано обработать гудроном или битумной мастикой;
  7. Если полимер имеет защитное покрытие только с одной стороны, то монтаж производится этой стороной наружу;
  8. Поликарбонат — более стойкий к механическим воздействиям монолит. Антивандальные свойства последнего позволяют его использовать там, где вероятность повреждений довольно высока (применяют для сооружения не только навесов, но и ограждений).

Легкость и простота монтажа, сложные и оригинальные конструкции, вариативность и большой выбор расцветок объясняют популярность поликарбоната. Неуязвимый, прочный и долговечный материал поможет создать комфортную среду для отдыха, защитный навес для имущества и даже многофункциональную отдельно стоящую постройку. Универсальный качественный полимер позволяет воплотить в жизнь самые невероятные дизайнерские идеи без огромных вложений и с минимальными трудозатратами в короткие сроки.

ПНК или ферма?

В спецификациях на сотовые плиты прямо говорится, что сгибать их (а не выгибать до необратимых деформирований!) можно лишь поперек, чтобы внутренние жесткие ребра расположились перпендикулярно изгибу, а не по нему. Но определенные виды поликарбонатного материала можно в маленьких пределах сгибать и вдоль, как показано слева на рис. Тогда кровля настила и образовывает ПНК, очень прочную и жёсткую; размер обрешеточные ячейки можно в самых разных условиях (см. дальше о расчете) сделать от 1,5хдва метра. Арочный выступ крыши-ПНК на один автомобиль размером в плане 3х4 м попросит небольшого расхода материала и работы.

Заранее напряженные конструкции из поликарбонатного материала

ПНК из жёсткого пластика и бетона имеют еще одно хорошее свойство: в течении определенного времени материал «устаканивается» в новом состоянии и технические параметры конструкции постоянно совершенствуются. Вспомните, как повело Останкинскую башню во время памятного пожара. А заменили стягивающие канаты – и ничего, стоит, как и стояла, вещает. Что вещает – вопрос не к строителям, они телевизор смотрят как и все остальные.

Если выступ крыши – примитивной отлив, (слева на рис.) то и его хребет исполняют как примитивную рамку, крепящуюся к поверхности стены строения. Если же выступ крыши свободный на столбах в виде полной арки, то хребет необходимо делать ферменным с параметрами аналогичными, как для следующего случая.

При ширине выступа крыши более 3,5-3,6 м, арочного или скатного, стропильные системы крыши должны быть ферменными. Очень востребованные конструкции по расходу материала откровенно избыточны. Во вред прочности это не идет, т.к. каркас металлический или древесный, но затрат наличных средств и работы требует больше.

Улучшить фермы можно по прекрасно известному авиаторам принципу переменного шага подкосов. Для этого во время проектирования фермы угол при вершинах ее ячеек держат неизменным, средняя поз. Стандартный размер профиля подкосов берут в 1,5-2 раза меньше, чем на столбы, обвязку и дуги/плечи стропильных ног.

Принцип ПНК можно применять и в каркасе из металла, с правой стороны на рис. Он даст возможность создать выступ крыши размерами в плане 4х6 м, обойдясь всего 4 столбами, 3 стропилинами из сегментных арок с тетивой, одним коньковым прогоном, 3 подпорками и 2 диагональными связями половинного типоразмера, с правой стороны на рис. На кровлю пойдут 2 типовых (2,1х6 м) листа поликарбонатного материала, согнутых правильно, поперек.

Смысл в том, чтобы под ветром и снегом не дать своду расползаться-съезжаться углами, их и держат диагональные связи. Чтобы они работали как нужно, столбы необходимо отодвинуть от самых углов на 1/3 шага стропильных ног, а перекрестье диагоналей прикрепить к тетиве средней арки.

Но важный секрет – в туго натянутых стальных 4-6 мм стальных тросиках в середине диагональных связей. Они-то и придают каркасу отменную жесткость без вреда для упругости. Натягивать тросы необходимо винтами, никакая пружина не даст требуемого усилия. Каждые полгода, весною и осенью, натяжку выверяют и тросы подтягивают. Тросы необходимы только эластичные многожильные двойной спиральной свивки. Обычные одножильные спиральные быстро ослабнут, а крестовые абсолютно не годятся.

Как выбрать поликарбонат для навеса – какой лучше? ↑

Теперь Вы знаете какие бывают виды пластика и способы его применения. Осталось только выбрать поликарбонат для навеса. Какой лучше?

Для кровли всех вышеописанных сооружений: крыльца, балкона, террасы, веранды, бассейна, автомобильной парковки и прочего отлично подойдет сотовый поликарбонат, который позволит сделать навес любой формы и цвета.

Толщина сотового поликарбоната для навеса – выбираем по-умному

Стоит самым внимательным образом отнестись к выбору толщины сотового поликарбоната для навеса, которую следует подбирать, руководствуясь типом и предназначением будущей конструкции. Ключевыми моментами здесь являются: шаг обрешетки, расчет снеговой и ветровой нагрузки, радиус изгиба.

Для кровли наружных сооружений не стоит использовать самые тонкие листы. Бытует мнение, что купив панель меньшей толщины можно сэкономить, но это не так. Дело в том, что в этом случае придется использовать более частый шаг обрешетки, что приведет к дополнительным расходам. Но и покупать самые толстые панели, стремясь максимально повысить прочность и надежность конструкции, тоже не стоит. Следует подбирать толщину листов из поликарбоната, отталкиваясь исключительно от предназначения и особенностей сооружения.

Существуют общие рекомендации по выбору толщины настила для навесов:

  • Сотовые панели, толщиной 4 мм, прекрасно подходят для сооружения парников, теплиц, рекламных конструкций.
  • 6-8 мм — для широкого применения, например, для строительства козырьков, всевозможных навесов, витражей, различных перегородок, крыш.
  • Листы толщиной 10 мм применяются для вертикальных поверхностей: шумозащитные барьеры, зенитные фонари;
  • 16-миллиметровые панели выдерживают серьезные нагрузки и превосходно подходят для кровли больших площадей, например, автомобильной парковки.

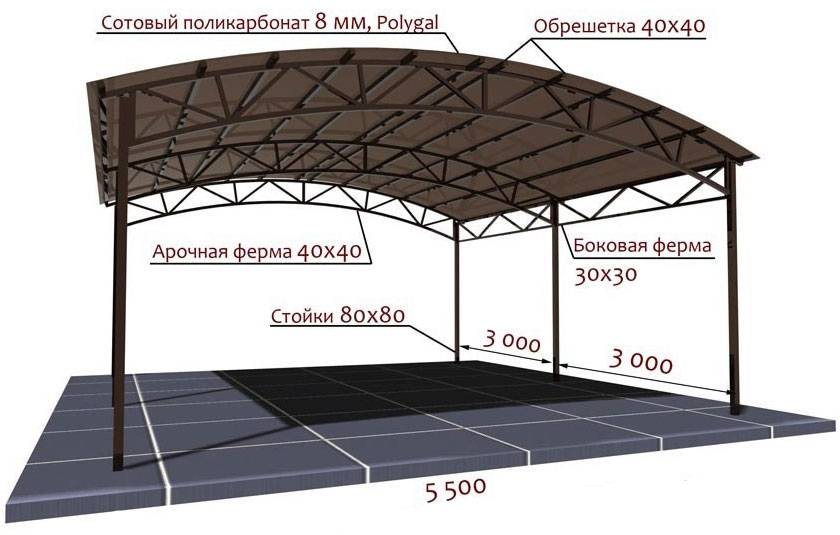

Каркас для навеса из поликарбоната
При проектировании основы конструкции, необходимо учитывать продольный (q) и поперечный (d) шаги каркаса. Для продольных несущих опор рекомендуется шаг не более 700 мм, для поперечных – рассчитывается исходя из толщины листа, и для 8-16 мм панелей составляет не больше метра. Если же толщина пластикового листа меньше 8 мм, то шаг делается до 700 мм.

Выбираем цвет сотового поликарбоната

Наряду с толщиной, важно правильно выбрать цвет сотового поликарбоната. Панель может быть самых различных раскрасок и степеней прозрачности: бирюзовые, молочные, синие, зеленые, бронзовые, матовые, прозрачные и т.д

При выборе цвета главное учитывать предназначение конструкции. Например, бирюзовые, синие и зеленые панели идеально подойдут для сооружения навеса из поликарбоната над бассейном, но будут совершенно непригодны для строительства козырьков над торговыми прилавками, полностью искажая цвет продуктов и товаров.

Для покрытия теплицы, конечно, следует использовать прозрачные листы, а вот для навеса над зоной отдыха они вовсе не подойдут, поскольку совсем не защищают от солнечных лучей.

Качество сотового поликарбоната, важно ли?

Качество сотового поликарбоната напрямую зависит от изготовителя. Выбирая продукцию известных брендов, вы можете быть уверены в надежности и экологичности продукции. Добротное изделие имеет специальный слой защиты от ультрафиолетового излучения, нанесенный на поверхность листа. Он прекрасно защищает сам материал и все, что под ним находится от агрессивного воздействия солнечных лучей.

Важно и количество вторичного сырья, использующегося для изготовления листов, которое не должно превышать установленных норм. Компании, дорожащие своей репутацией, придерживаются строгих стандартов, обеспечивая высокий уровень качества поликарбоната

Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

  • фундамента;
  • опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
  • боковых соединительных элементов – откосов и ферм;
  • стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
  • кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

  • под ним легко разместить автомобиль, защитив его от дождя, града, снега;
  • навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;
  • благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

Навес из поликарбоната покрывает большую часть двора

  • конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;
  • благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;
  • очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

Проект навеса, пристроенного к стене загородного дома

  • функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;
  • с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

Различные варианты навесов с односкатной крышей

Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

Поликарбонат отличается высокой прочностью и экологичностью

Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

  • поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;
  • кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;
  • припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

  • разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;
  • пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;
  • даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

Сложная конструкция навеса, пристроенного к частному дому

Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

Проект деревянного каркаса для навеса с волнообразной крышей

Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

Навес может стать уникальным украшением всей придомовой территории

Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

Строительство навеса с арочными элементами над бассейном

Поговорим о втором варианте, когда навес стоит отдельно от дома. Например, над бассейном. Как самостоятельно сделать навес из поликарбоната с элементами арки рассмотрим дальше. Здесь есть несколько нюансов, которые следует учесть. Ведь дома, который служит в качестве опоры, здесь не будет.

Поэтому пошаговая инструкция для данного случая такова.

  • Изначально нужно установить опорные столбы. Технология их установки описана в первом варианте. Изготавливаются из такой же стальной трубы с диаметром 32 мм. Но есть одна особенность. Закапывать их нужно с отступом по углах на 30 см по диагонали бассейна, которую проводим в уме.

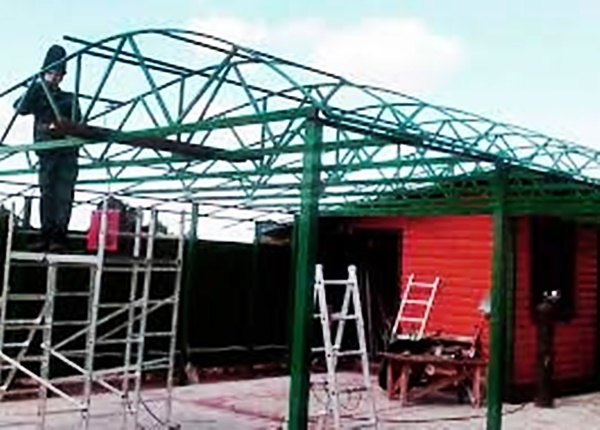

  • Сверху на эти опорные элементы устанавливается каркас, который изготавливают из металлического профиля квадратной формы. Лучше всего использовать арочные элементы. В данном случае оптимальным вариантом станет обращению в профильную строительную компанию. Сделать его самостоятельно очень сложно.

Каркас с элементами арки

Каркасные концы для создания крыши нужно приварить с помощью сварочного аппарата к опорным столбам. Так конструкция будет более надежной и крепкой.
Останется только уложить поликарбонатные листы друг за другом. Так нужно продолжать до тех пор, пока не заполнится весь каркас

Листы между собой нужно осторожно состыковывать.

Монтаж листов из сотового поликарбоната

Навесная конструкция над бассейном готова. Если вы хотите сделать такой навес над мангалом, автомобилем, зоной отдыха, то следует действовать по такому же принципу.

Построенный навес из поликарбоната славится своей долговечностью, особенно если проводить регулярный уход за ним. Все, что необходимо делать, так это осматривать крепления, в каком они находятся состоянии

Особое внимание стоит уделять самим листам сотового поликарбоната, чтобы не было трещин и других повреждений. В случае обнаружения таковых нужно произвести мелкий ремонт

Он предполагает замену поврежденных саморезов или непосредственно самого покрытия (там, где есть трещины).

Помимо этого, на таком навесе, как и на любой другой конструкции, со временем собирается грязь, пыль, другой мусор и загрязнения.

Производители рекомендуют для очистки использовать мягкую ткань или губку, которые перед чисткой следует смочить в специальном моющем средстве или мыльном растворе.

Запрещено использовать такие вещества, в состав которых входят:

  • аммиак;
  • щелочи;
  • фенолы;
  • эфиры;
  • кислоты;
  • другие вещества с агрессивным действием.

Также запрещено пользоваться острыми предметами, которые легко могут поцарапать и повредить поликарбонат, как видно на фото.

Еще больше интересных особенностей и нюансов сооружения навеса из пластиковых плит необычной формы можно увидеть в видео.

Построить хороший навес из поликарбоната своими руками под силу каждому. Для этого не нужно тратить много времени или сил. Необходимо лишь запастись терпением и, конечно же, строительными материалами. Стоимость строительства не дорогостоящее, но принесет много пользы и прослужит очень долго. Главное соблюдать поданную инструкцию и правильный уход.

https://www.youtube.com/watch?v=la19FTnVpkI

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

  • поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
  • он негорючий, что исключает опасность пожара;
  • листы имеют различную раскраску, можно выбрать цвет по вкусу;
  • конструкции из данных заготовок выглядят эстетично;
  • поликарбонат имеет малый вес;
  • он гибкий, но вместе с тем ударопрочный;
  • хорошо сохраняет тепло внутри общей конструкции;
  • с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

  • со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
  • если нарушить правила монтажа, поликарбонат также разрушится;
  • тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Инструкция для онлайн калькулятора расчета односкатного навеса

Чтобы рассчитать козырек над входом (арочный навес) или плоский навес, необходимые размеры укажите в миллиметрах:

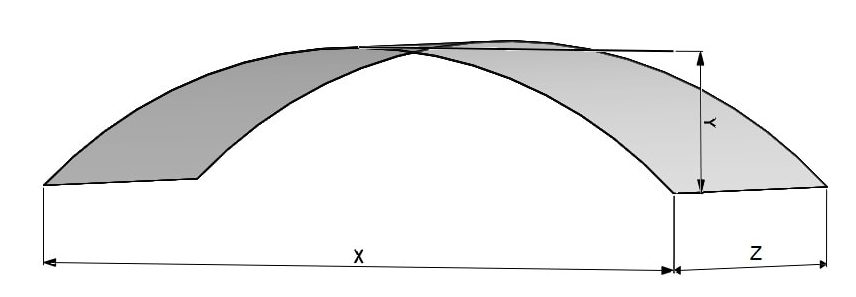

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной.  Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом

Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Зная площадь козырька, Вы сможете приобрести ровно столько материала для накрытия конструкции сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает  параметры только кровельного материала для козырька и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы)

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной.  Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом

Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать», чтобы получить расчеты и чертежи навеса.

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Рассчитав площадь козырька, Вы сможете приобрести ровно столько материала для арки навеса, сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для дуги навеса и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы). При желании можно указать высоту равную маленькому числу, что позволит рассчитать плоский навес

Расчет ↑

На первом этапе необходимо рассчитать параметры навеса для автомобиля. Изготавливать эту конструкцию без предварительного проекта крайне не рекомендуется. Это может повлечь не только ухудшение прочностных качеств, но и повысить вероятность опасности для жизни проживающих в доме.

Сначала выбирается участок, где будет установлен навес из поликарбоната, устройство которого несложно. Делать это следует исходя из условий его эксплуатации (защита для автомобиля, беседка или обустройство внутреннего двора). Необходимо учитывать здания, находящиеся рядом, состав грунта. Самостоятельный расчет трудоемок, поэтому рекомендуется использовать онлайн сервисы или обращаться к проектировщикам. При первоначально заданных длине, ширине, высоте и форме конструкции они рассчитывают следующие параметры:

  • Оптимальное расстояние между несущими опорами.
  • Рекомендуемый шаг обрешетки.
  • Расход материалов для основы и количество поликарбоната, его размеры.

Чертежи навесов можно взять там же. Хотя они и не отличаются сложностью – лучше всего использовать стандартные схемы для монтажа. Зная количество расходных компонентов, можно непосредственно приступать к закупке и изготовлению.

Характеристики сотового п-та для навесов

Сотовый поликарбонат представляет полимер, изготавливающийся в листовом виде и имеет структуру ячеистого типа. Состоит из двух слоев, соединяющихся ребрами жесткости в виде сот.

Среди основных преимуществ при сооружении арки отметим следующие:

  • высокий уровень безопасности для окружающих;
  • хорошая гибкость материала;
  • ударопрочность. Показатель в разы превышает прочность силикатного стекла;
  • светонепроницаемость от 40% до 93%;
  • высокая влагостойкость;
  • легкость материала.

Подходит как для капитального навеса, так и если вы собрались построить небольшой козырек над крыльцом своими руками из металла.

https://youtube.com/watch?v=LqJ45oYO6Cw

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесовГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 57.83%

Из дерева 41.57%

Никакой 0.6%
Проголосовало: 166

dizlandshafta

Полезно13Бесполезно

Заключение

Если рассчитать аналогичные показатели для монолитного поликарбоната, то результат будет более чем неожиданным – для плоского покрытия прогиб монолита, толщиной в 8 мм, составит более 3 см. Наилучшим материалом для навеса, независимо от формы и конструкции крыши, будет сотовый поликарбонат минимальной толщины. Для сравнения, стоимость квадрата сотовой «восьмерки» обойдется в 11 долларов, а монолит тех же размеров в 6-7 раз дороже. При этом очевидного преимущества для прочности навеса не будет, так как всю конструкционную нагрузку воспринимает стальной каркас.

Что еще почитать по теме?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
