Популярная однотрубная система отопления: 4 основные особенности

Виды однотрубных систем

Существует несколько основных видов одноконтурных теплосистем:

• Проточные – тепловой носитель протекает внутри всех батарей, пока не дойдет до конца линии и не вернется в котел.
• С байпасами – между верхней и нижней трубой, которые подходят к отопителям, ставятся перемычки – байпасы. Создается обходной путь, по которому вода быстрее достигает последней батареи.
• Горизонтальные –  трубы с них проложены вдоль комнат.
• Вертикальные – в здании монтируются вертикальные стояки, к которым друг над другом  крепятся радиаторы.

Все эти одноконтурные схемы могут быть:

• Гравитационными и принудительными – в первом случае теплоноситель циркулирует без насоса, под действием нагрева и силы тяжести. Во втором – используется насосное оборудование, которое перегоняет жидкость по трубам.
• Открытыми и закрытыми – их отличает конструкция расширительного бака (гидробака). Так называется емкость, которая принимает образовавшиеся излишки теплоносителя при скачках давления и предохраняет теплосистему от поломок. В открытом типе для этой цели используются канистры или любые негерметичные бачки, а для закрытого нужен расширительный бак с мембраной внутри.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка – с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы – с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру – воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному – превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

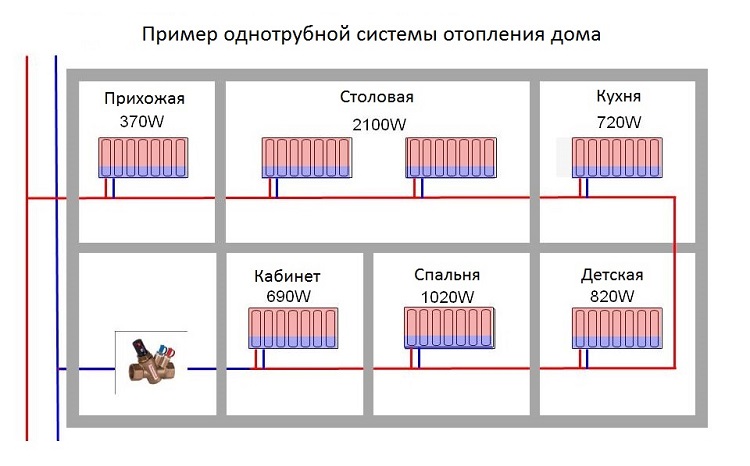

Однотрубная схема

Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.

После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.

Бак

Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.

Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.

Группа безопасности

Однотрубная система обязательно включает группу безопасности, состоящую из:

• воздухоотвода;
• предохранительного клапана;
• манометра и термометра, часто объединяемых в одном корпусе.

Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.

Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.

Радиаторы

Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.

Разводка

Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.

Для этого лишь следует предусмотреть специальный распределительный коллектор, позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

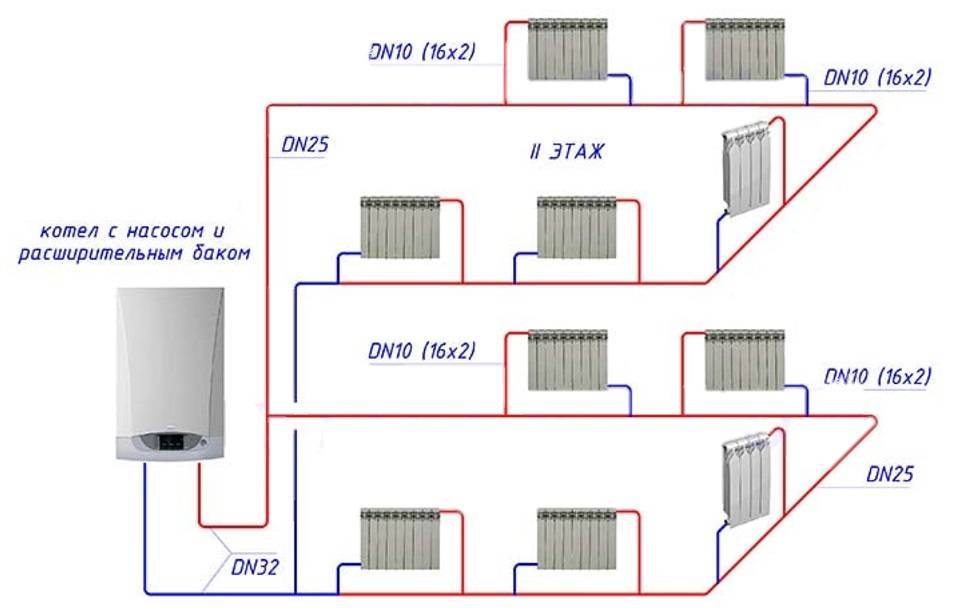

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

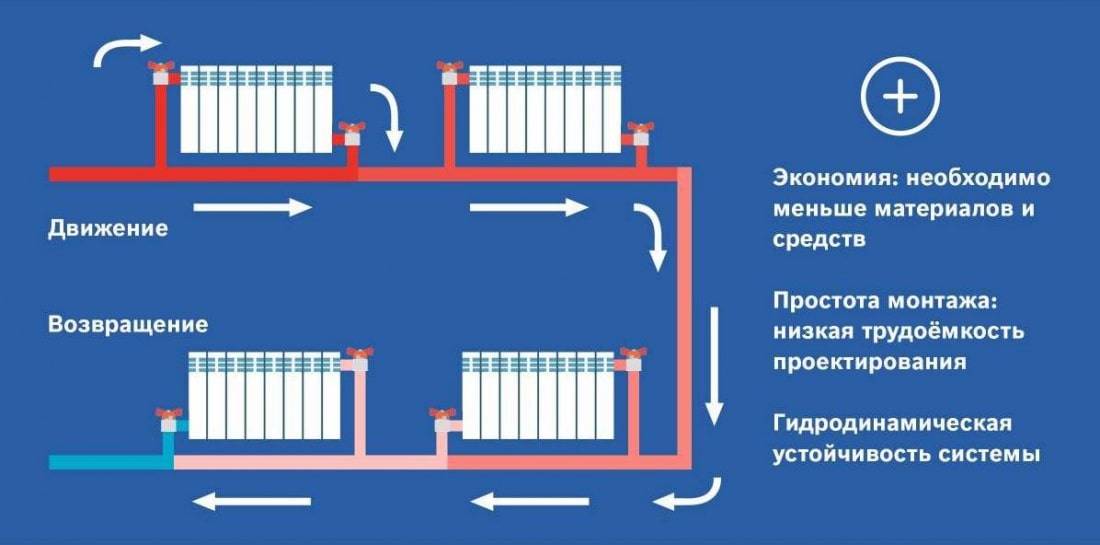

Однотрубные разводки: плюсы и минусы

Тип теплосистемы	Достоинства	Недостатки
Проточная	Невысокая цена. Требуется минимум труб и других элементов.	Для ремонта или профилактики нужно отключать всю систему. Большая разница температур между первым и последним отопителем.
С байпасом	При ремонте не нужно отключать все отопление. Можно установить запорно-регулировочную арматуру, чтобы снимать батареи, уменьшать или увеличивать нагрев.	Даже после регулировки отопители, расположенные дальше от котла, нагреваются хуже.
Горизонтальная	Простота монтажа и регулировки. Коммуникации можно скрыть.	Разница температуры в батареях, в зависимости от удаленности от котла.
Вертикальная	При отключении одного контура в остальных комнатах будет тепло.	На верхних этажах холоднее, чем на нижних.

Частые ошибки при выборе компонентов

Самой главной ошибкой мастера является попытка обустроить однотрубную отопительную систему в доме, площадь которого превышает 100 м.кв. Если установить на один контур слишком много радиаторов, он не будет эффективно работать. Еще одна ошибка — выбор котла с неравноценным КПД. Если он слишком низкий, то в здании будет холодно, если высокий, то потребление топлива увеличится.

Ошибкой считается подключение батарей посредством уголков и при отсутствии перемычек. Если сделать так, то прогрев помещения будет неравномерный, а при поломке одного радиатора придется останавливать всю систему.

При выборе слишком большого диаметра трубы контур будет работать неэффективно.

На что следует обратить внимание при выборе

При выборе одноконтурного газового котла следует учитывать такие основные критерии:

1. Главная характеристика – тепловая мощность. При выборе аппарата исходят из условия, что для обогрева 10 м2 помещения необходима мощность 1 кВт.
2. Тип камеры сгорания. Различаются камеры открытого и закрытого типа.
3. Возможность подключения бойлера для нагрева воды.
4. Система управления. Котлы могут иметь механическую или электронную систему.
5. Безопасность. Котел должен быть оснащен надежной системой контроля давления, температуры, перенапряжения и автоматическим отключением при появлении нештатной ситуации.
6. Для подбора нужно учесть ряд параметров: площадь помещения, высота потолков, наличие системы вентиляции, теплоизолирующая способность стен.Она определяется расходом газа и возможностью поддержания оптимального режима.

При выборе аппарата важно обратить внимание на производителя. Высокой надежностью, качеством и безопасностью отличаются газовые котлы таких компаний, как BAXI, Buderus, Vaillant, Navien, Bosch, Protherm, Ariston

Высокой надежностью, качеством и безопасностью отличаются газовые котлы таких компаний, как BAXI, Buderus, Vaillant, Navien, Bosch, Protherm, Ariston

Высокой надежностью, качеством и безопасностью отличаются газовые котлы таких компаний, как BAXI, Buderus, Vaillant, Navien, Bosch, Protherm, Ariston.

Особенности монтажа

Схема подключения однотрубной системы отопления с верхним и нижним розливами

Если же решено своими руками устроить именно однотрубную систему с естественной циркуляцией, то стоит придерживаться нескольких обязательных правил, иначе зимой в доме будет очень некомфортно. Тупиковая система для подключения своими руками не рекомендуется ввиду сложности и дороговизны.

Нужно очень тщательно смонтировать сборно-подающую магистраль. Так, чтобы наклон горизонтальной трубы был не менее 10° и отсутствовали провисы. Патрубки, которыми радиаторы подключаются к нижней трубе, должны быть разными, со стороны выхода теплоносителя из котла – длиннее.

Одноконтурная система отопления с нижней трубой может быть использована только в том случае, когда число радиаторов не превышает пяти штук. Если дом значительно больше, делается два контура либо используется двухтрубные системы, виды которых (в том числе тупиковая с естественной или принудительной циркуляцией) рассматриваются отдельно. При выполнении работ своими руками следует учесть, что ближние к прямому патрубку котла радиаторы должны быть меньшего объема или на их входах устанавливаются шаровые краны, чтобы регулировать количество поступающего теплоносителя.

Если перепад высот между верхней плоскостью первого от котла радиатора и нижней точкой сборной горизонтальной магистрали невозможно сделать больше 1,5 м, то в схему системы отопления обязательно включается циркуляционный насос. Тоже самое касается случая использования второго нагревательного контура газового котла, который нельзя ставить в подполье. Расширительный бак устанавливается перед насосом против движения теплоносителя, чтобы исключить постоянное срабатывание его мембраны.

Факт! Однотрубное отопление – это способ обогрева с неэффективной циркуляцией, ее балансировка легко нарушается. Ее монтаж массово применялся для одноэтажного строительства, когда в дефиците были трубы, фасонные изделия, электроды. Горизонтальная разводка считалась наиболее простой, а работы можно было вести только сваркой по металлу. Вертикальная, использовавшаяся в многоэтажных домах, была еще менее эффективной. Сейчас, когда в магазинах есть все, в том числе новые материалы и комплектующие, а огневые работы при монтаже труб не требуются, использовать ленинградское отопление нежелательно из-за капризности и сложности настройки.

(Пока оценок нет)

Элеваторный узел

Минимальный джентльменский комплект для несложного элеваторного узла складывается из:

1. Пары входных задвижек — на подающей и обратной нитках.
2. Грязевика на подаче и, реже, на обратке.
3. Фактически элеватора с соплом и подсосом.
4. Домовых задвижек, отсекающих домовую систему отопления.
5. Пары сбросов, разрешающих всецело осушить систему.
6. Контрольных вентилей для температуры и замера давления.

Опционально смогут находиться:

1. Врезки тёплого водоснабжения (по одной либо по две на каждую нитку). Во втором случае для обеспечения постоянной циркуляции через контур ГВС фланец между врезками на каждой нитке комплектуется подпорной шайбой.

1. Врезки отдельных потребителей (торговых киосков, магазинов и т.д.). Тут шайбируется сама врезка на фланце перед запорной арматурой, шайба ограничивает расход воды через отдельный контур.

Виды однотрубных схем

Для обогрева загородных домов как одноэтажных, так и многоэтажных возможно применение 2 схем:

1. Считающаяся классической «ленинградская» схема с нижним горизонтальным подсоединением радиаторов. Современный метод подключения − диагональный.
2. Отопительная сеть с вертикальными магистралями. Оба вида схем работают и с принудительной и с естественной циркуляцией.

Схемы могут изменяться в зависимости от требований эксплуатации. Второй вид используется в 2-х этажных и многоквартирных индивидуальных домах. Стояк проходит сквозь перекрытия вертикально, а к нему на каждом этаже присоединяются радиаторы. Подача теплоносителя возможна из верхней магистрали или из нижней.

Однотрубная разводка отопления в частном доме

Это одна из самых простых конструкций, придуманных для отопления дома. По сути, это труба, выходящая из отопительного котла, проходящая вдоль всех комнат в доме и возвращающаяся обратно.

Работа однотрубной системы отопления основана на простейших физических законах.

Нагретый в котле теплоноситель расширяется и становится более лёгким. Вытесняемый снизу холодной и потому тяжёлой водой, поток стремится занять в системе отопления верхнюю точку.

По мере прохождения вдоль отопительной системы вода отдаёт своё тепло радиаторам, при этом охлаждаясь. К котлу теплоноситель возвращается уже остывшим, и цикл продолжается снова.

Тип циркуляции, монтажа и защиты

По схеме монтажа в частных домах однотрубные системы различаются на:

• вертикальные — вода поднимается вверх по нескольким стоякам, из которых попадает в радиаторы отопления;
• горизонтальные — теплоноситель подаётся на верхний этаж по единственному стояку, затем раздаётся там по всем радиаторам, и только после этого уже попадает на нижний уровень.

Фото 1. Схема самотечной однотрубной отопительной системы с вертикальной разводкой на два крыла.

По типу циркуляции схемы различаются на:

• принудительные — чтобы прокачивать теплоноситель по системам большого размера, в них устанавливаются специальные циркуляционные насосы;
• самотёчные — работают по принципу естественной циркуляции воды, поднимающейся вверх при нагреве и спускающейся вниз при остывании.

Внимание! Схемы с естественной циркуляцией успешно работают только в домах небольшой площади до 100–120 кв. м. По типу защиты от чрезмерного расширения теплоносителя схемы отопления могут быть двух видов:

По типу защиты от чрезмерного расширения теплоносителя схемы отопления могут быть двух видов:

1. открытого — когда расширительный бак устанавливается в самой высокой точке и полностью или частично сообщается с атмосферой, избыточная вода при необходимости сливается в канализацию;
2. закрытого — где для приёма излишнего объёма жидкости служит специальная герметичная ёмкость, которую монтируют в любом удобном месте.

Плюсы и минусы

• За счёт того, что теплоноситель проходит по помещениям дома по единственной трубе, то, по сравнению с другими схемами, возникает значительная экономия на материалах при строительстве.
• Интерьер помещений страдает меньше за счёт того, что по ним проходит одна труба вместо двух.
• В системе содержится меньший объем воды, чем в двухтрубной, за счёт этого снижается её инерционность и дом прогревается быстрее.
• Простота монтажа позволяет проводить работы самостоятельно.

По мере прохождения по трубам вода остывает и, чем дальше расположен радиатор, тем меньше тепла он получает и слабее нагревается. Поэтому регулировка температур в каждой комнате индивидуально в такой схеме невозможна.

Справка! Получить вероятность регулировки в однотрубной системе можно, применяя особую разводку — «ленинградку», которая использует байпасные линии под каждым радиатором.

При функционировании без напорного насоса для качественной работы системы необходим разгонный коллектор, включающий в себя расширительно-накопительный бак в верхней точке, т. е. на чердаке. Для исключения теплопотерь он дополнительно изолируется, что увеличивает стоимость системы.

Преимущества и недостатки однотрубной системы

Подытожим все, о чем говорилось выше, и определимся с плюсами и минусами описанной схемы. К ее достоинствам можно отнести:

Простой вариант подключения

• Низкую себестоимость установки за счет простоты монтажных работ и меньшего количества необходимых материалов.
• Эстетичный внешний вид, потому что по комнатам проходит всего лишь одна труба, проложенная по полу или утопленная внутри полового основания.

• Чтобы получить равномерное распределение тепловой энергии по всем радиаторам отопления, в последние приходится устанавливать дополнительные секции, а это увеличивает стоимость системы в целом.
• Использование металлических труб ведет к сложностям демонтажа радиаторов.
• Чтобы схема работала эффективно, необходимо повышенное давление теплоносителя. А его можно создать только установкой в трубопровод циркуляционного насоса.

С естественной циркуляцией

Для естественной циркуляции важен перепад высоты между самой высокой и самой низкой точкой контура. В однотрубной схеме подключения разделить подачу и обратку не получится без существенного удорожания, ведь потребуется больше труб.

Схема с естественной циркуляцией теплоносителя

Простым решением и в то же время практичным будет разгонный коллектор. От котла вначале труба поднимается вертикально вверх к расширительному баку в случае с открытой системой. Далее труба опускается по наклонной к первому радиатору.

Подъем разгонного коллектора придаст горячему теплоносителю  требуемое ускорение, чтобы он мог циркулировать по контуру. Естественно трубы подбираются по диаметру как можно больше, для снижения сопротивления.

Участки байпаса между подводами каждого радиатора формируются трубой всего на один размер меньше. Устанавливать регулирующую арматуру на байпасе не следует, чтобы не препятствовать току теплоносителя.

Регулировать эффективность каждого теплообменника в такой схеме сложно, точность настройки будет весьма посредственной. Терморегуляторы непосредственно на подключении радиаторов сами по себе существенно снизят теплообмен.

Плюсы и минусы однотрубных разводок

Постараемся дать объективную оценку и выделим реальные достоинства однотрубных водяных систем:

1. Закрытую схему с мембранным расширительным бачком проще монтировать. Одна труба прокладывается быстрее, чем две.
2. Одинарную магистраль либо стояк проще упрятать в стены, нежели двухтрубные ветви (пример ниже на фото). Ложка дегтя: кольцевой коллектор пересекает дверные проемы, затрудняющие прокладку.
3. Отопительная сеть со стояками незаменима, когда необходимо организовать самотек в здании на 2—3 этажа. Нет смысла проходить сквозь перекрытие двумя трубопроводами, одной вертикальной лини вполне достаточно.
4. Монтаж обходится дешево в одном случае: когда самотечная схема системы отопления применяется в одноэтажном частном доме. Экономия достигается за счет прокладки одной магистрали вместо двух (вспомните, для самотека априори нужны трубы больших диаметров Ø48—57 мм).
5. Система закрытого типа поддается автоматическому регулированию посредством радиаторных термостатических вентилей. Оговорка: надо учитывать специфику работы отопительных приборов и правильно подобрать арматуру. Ниже мы вернемся к данному вопросу.Трубы малых диаметров замуровываются в стенах, больших — закрываются декоративными экранами

Главная проблема «ленинградки» – остывание теплоносителя по мере продвижения к дальним батареям. Невозможно наращивать секции радиаторов и сечение магистрали до бесконечности, оптимальное количество приборов – 4—5 шт. на одном контуре.

Перечислим другие недостатки:

1. Гидравлическая неустойчивость — влияние одной батареи на работу остальных. Если перекрыть первый радиаторный вентиль, последующие приборы получат более горячую воду и станут перегревать комнаты.
2. Чтобы теплоноситель хорошо затекал в радиаторы при закрытой ленинградской схеме, нужно применять полнопроходную арматуру на ответвлениях. Увеличение гидравлического сопротивления подводки заставляет течь воду дальше по прямой, расход теплоносителя через батарею уменьшается.Слева изображен стандартный угловой вентиль с небольшим отверстием, справа — радиаторный термостатический клапан с увеличенным проходным сечением
3. «Ленинградка» и вертикальная разводка дороже двухтрубной плечевой схемы. Если прибавить затраты на дополнительные радиаторные секции, то стоимость монтажа из сшитого полиэтилена сравнится с лучевой системой, где фитинги не применяются, зато есть распределительная гребенка.
4. Схема сложна в расчете и настройке (балансировке). Мощность и площадь поверхности теплоотдачи батарей надо определить максимально точно.

Дополнительный минус самотечных разводок – большие диаметры труб, проложенных с уклоном 3—5 мм на погонный метр. Выходящие из потолков стояки торчат на виду и портят интерьер помещений. Замуровать трубопроводы в стены не всегда возможно, приходится изощряться и делать декоративные короба.
