Пилорама: применение, варианты конструкций, чертежи, изготовление самодельной

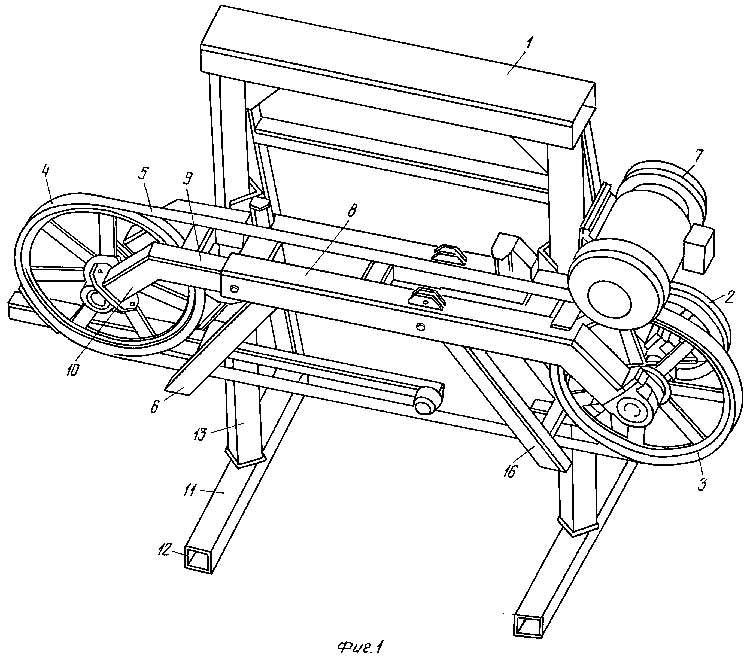

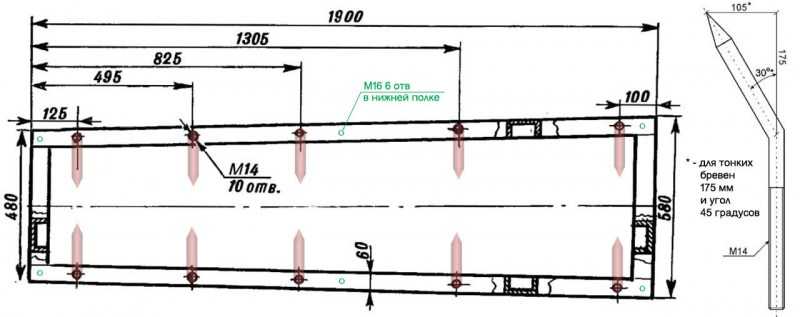

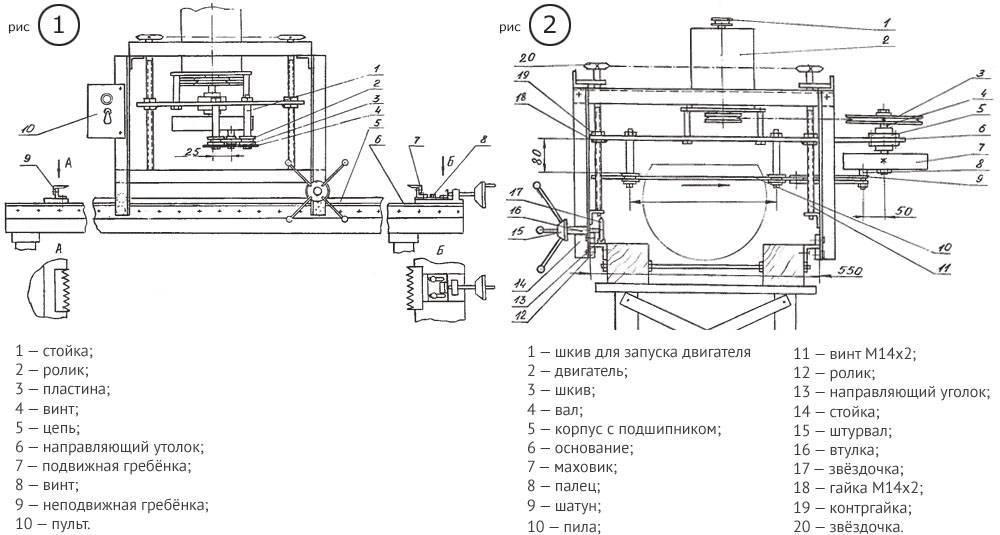

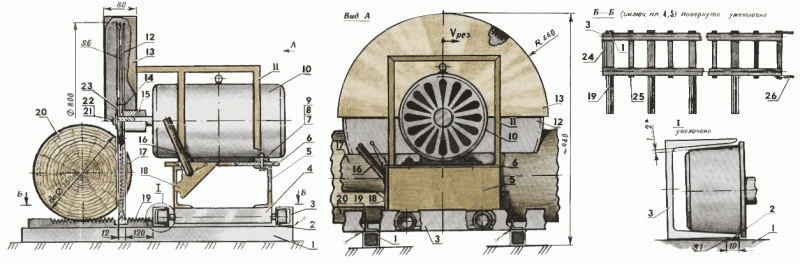

Чертежи для самодельной пилорамы

После подбора материалов и инструментов приступают к проектированию. Для начала необходимо выбрать конструкцию подходящих размеров, провести расчеты и разработать чертеж пилорамы своими руками.

При расчетах для конструкции определяют общее число уголков, металлических труб. Необходимо также рассчитать отрезок между рельсами. Для этого прибавляют к самому большому диаметру древесины 0,5 см с обеих сторон.

Также нужно запасти расстояние для поперечных установок между рельсами. Их крепят через каждый метр конструкции. Опору для пилорамы размещают на высоту 0,3 м.

С помощью токарного станка изготавливают ролики, винты, подшипники. Перед этим необходимо сделать чертеж данных деталей.

Стоимость конструкции рассчитывается индивидуально, исходя из наличия некоторых деталей, проектирования.

К изготовлению самодельной пилорамы нужно подходить ответственно. От того, насколько качественно сделано устройство, зависит долговечность и надежность работ за станком.

Конструкцию рекомендуется делать на опорной бетонной плите. Процесс ее изготовления схож с обустройством малозаглубленного фундамента. Для ее создания необходим песок и гравий толщиной до 20 см. Диаметр изделия составляет 15 мм. В таком случае плита будет крепко держать всю конструкцию.

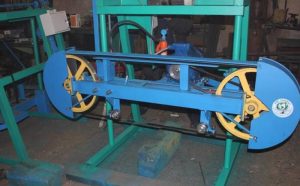

Пилорама ленточного типа

Общий принцип работы ленточной пилорамы заключается в том, что тележка с ленточным пильным полотном движется вдоль жестко закрепленного на стационарной платформе бревна, производя его распил. Расположение пилящей части ленты горизонтальное, а сама лента хорошо натянута. За счет регулировки высоты расположения ленточной пилы калибруется размер (толщина) отпиливаемой части бревна (доски, бруса и т. д.). Работать такой аппарат может обычно с бревнами весом до 300 кг.

Сборка пилорамы данной разновидности самостоятельно довольно сложна, так как достижение слаженности в работе всех элементов агрегата — задача сложно достижимая. Кроме того, для монтажа конструкции необходимо подобрать специальные комплектующие, инструменты и приспособления, составить достаточно сложные чертежи, учитывая все конструкционные элементы.

Сборку комплекса необходимо начать с подготовки ровной площадки подходящего размера и уплотнения ее поверхности (если она не имеет твердого покрытия). Следующим этапом работ будет сборка каркаса агрегата, которую следует начинать с изготовления и установки рельсов для тележки. В качестве рельса можно использовать уголок, установленный полкой вверх.

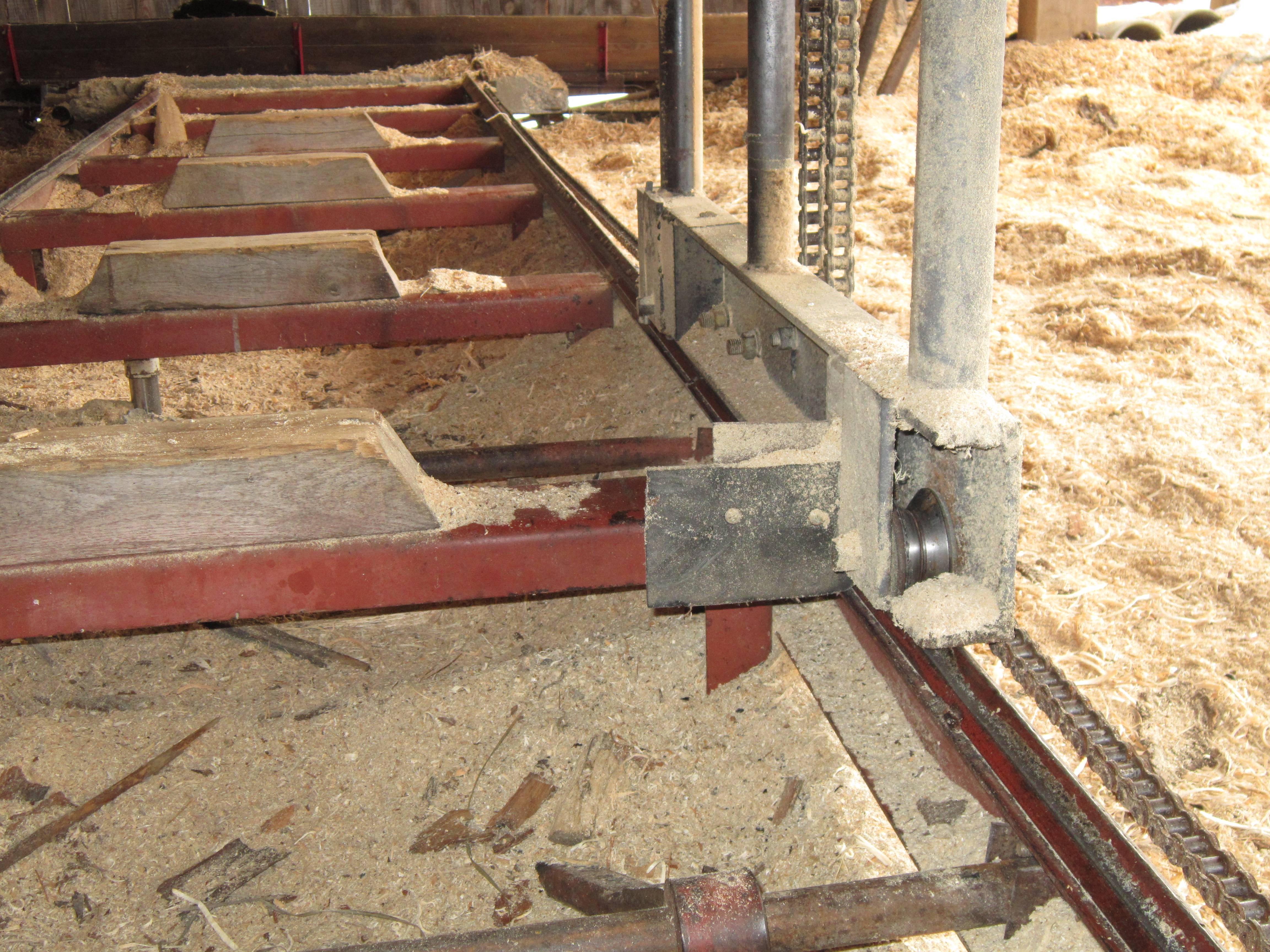

Между двумя рельсами приваривают шпалы из трубы, швеллера или уголка для надежного их скрепления друг с другом. К шпалам приспосабливают передвижной крепеж для бревна, который должен надежно закреплять древесину любого (в пределах планируемых к обработке) диаметра.

Теперь необходимо, согласно подготовленному чертежу, собрать и установить на рельсы мобильную тележку и проверить ее ход по всей длине рабочей зоны. Для схемы также потребуются колеса (можно использовать автомобильные в сборе, вместе с камерами и покрышками), которые используются для натяжения ленточной пилы. Именно их установка на каркасе — следующий этап монтажа.

Остается смонтировать электромотор, соединить его посредством шкива с механизмом агрегата и проверить работу путем пробного запуска.

После проверки работы механизмов и частей можно устанавливать натяжную ленту пилы, производить регулировку и пробный пуск пилорамы.

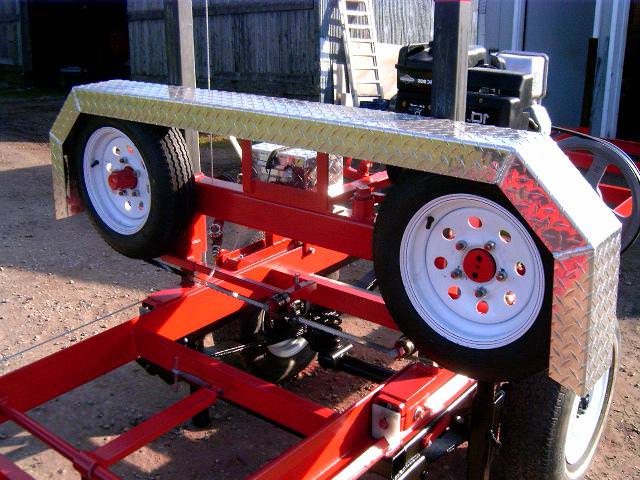

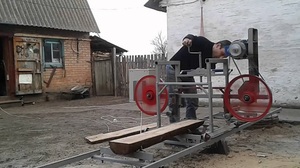

Ленточная мини-пилорама своими руками

Какую бы версию самодельной пилорамы вы ни сделали, она в любом случае будет иметь уникальную конструкцию. Это объясняется тем, что при соблюдении правил её изготовления это оборудование не допустит повреждения станины в случае падения тяжёлой заготовки.

Такое возможно, из-за особой конструкции пилорамы, в которой направляющие подвешены и располагаются независимо друг от друга. С особой внимательностью вы должны подойти к выбору режущего инструмента.

В рассматриваемой ситуации это будет ленточная пилорама, что, впрочем, и так понятно, если вспомнить, какое именно оборудование мы собираемся изготавливать своими руками. Самодельная ленточная или дисковая пилорама может иметь ширину порядка 60 мм.

Для натяжения в конструкции предусмотрен специальный пружинно-винтовой механизм. Это довольно удобное решение, поскольку сама процедура натягивания не занимает много времени. После установки пильной ленты её необходимо закрепить посредством двух замков.

Эти запорные механизмы должны отличаться высокой надёжностью. Об этом нужно помнить каждому, кто собирается изготавливать ленточную конструкцию своими руками. Не стоит пытаться экономить на замках и делать их самостоятельно. Вы избежите многих неприятных ситуаций, если просто купите их в магазине.

Принцип действия устройства

Работу на ленточной пилораме можно описать в виде следующих последовательных действий:

• Начальным этапом деревообработки является подготовка заготовки. Заранее подготовленное бревно обрезают для придания необходимой формы, которая должна быть одинаковой со всех сторон.
• После этого наступает этап обработки заготовки. Перед ним необходимо настроить пилораму. Если присутствует в конструкции автоматика, ей задают нужные параметры, а всё остальное выполнит само устройство.
• Обычно вторым этапом и заканчивается процесс обработки заготовок из древесины. Но в случае если были обнаружены погрешности, то оператору предстоит самостоятельно их устранить.

Суть работы пилорамы заключается в следующем: вначале заготовка фиксируется в неподвижном состоянии, после чего приводится в действие подвижная лента, которая разрезает древесину.

Во время работы она перемещается строго горизонтально и закреплена на ведущем и ведомом шкивах. Чтобы рез получился прямым, необходимо постоянно контролировать натяжение ленты. Бревно, должно быть, закреплено между направляющими посредством специальной опоры.

В оснащении этого оборудования может присутствовать электронная линейка или гидравлика, которая помогает изготовить заготовки определённой толщины. В процессе обработки древесины оператору приходится выполнять небольшое количество ручных операций — укладка бревна, переворот и его зажим.

Что такое пилорама и принцип ее работы

Воспользовавшись показательным примером ниточной катушки, можно понять каким образом действует пилорама. Если натянуть промеж двух вращающихся катушек нить, получится устройство схожее с пилорамой. Расстояние от одной до другой станет размером бревна в оптимальном решении.

Выполненная собственноручно, она позволяет:

• Делать бревна одинаковые не только по размеру, но и по форме;
• Проводить распилку с применением конкретной схемы при наличии созданного оборудования;
• Нередко, впоследствии распиливания возникают отдельные недоработки. Их устранить можно исключительно ручным способом.

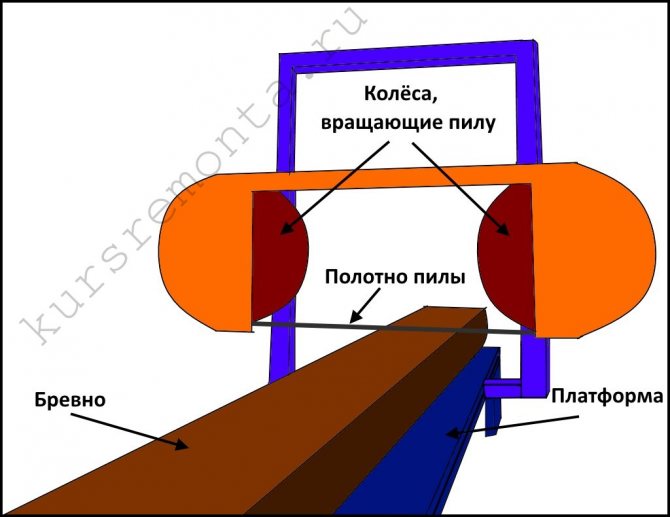

Работает агрегат так. Бревно целиком закрепляется на платформе абсолютно неподвижно. Придя в движение, мобильная часть осуществляет распил. Пилу ставят в горизонтальное положение.

Конструкция и принципы работы

Главное достоинство пилорамы состоит в том, что она осуществляет распил бревна вдоль. Вручную такое сделать невероятно сложно.

Чтобы понять принцип действия станка, нужно познакомиться с его устройством. Конструкция состоит из нескольких частей:

• пилы;
• привода (чаще электрический, иногда бензиновый двигатель);
• каретки пилы;
• направляющих;
• рамы.

В основании станка над роликами располагаются направляющие, на которых сверху прикреплены стойки опоры. Движение рамы по балкам происходит при помощи цепного механизма.

Инструментом для распила служит ленточная пила шириной, примерно, 6 см. Натяжение ее происходит с помощью гидравлики. Лента держится за счет специальных замков, прикрепленных к основанию главного колеса.

Существует несколько видов пилорам. Самые распространенные — ленточная, дисковая и цепная. Практически любую из них можно сделать самостоятельно, если взять за основу грамотный чертеж самодельной пилорамы и внимательно смотреть видео с пошаговыми инструкциями. Также популярны механизмы, сконструированные с помощью бензопилы.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Устройство и ее разновидности

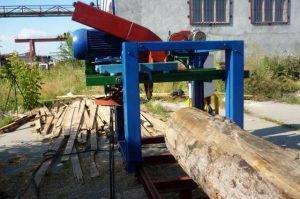

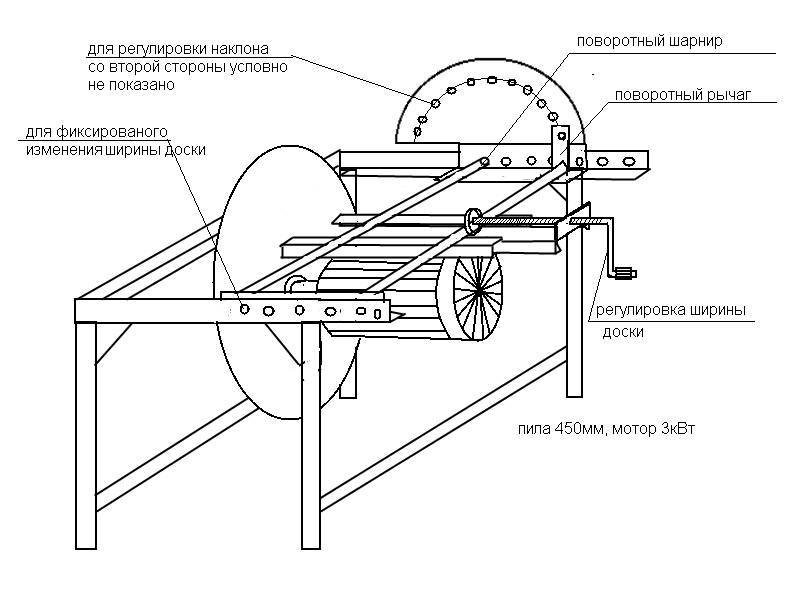

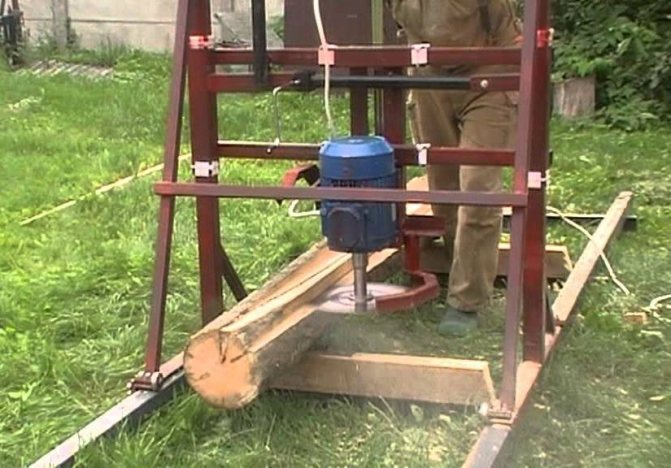

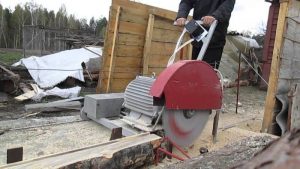

Дисковые пилорамы используются в случае, когда необходимо распилить ствол древесины вдоль его волокон. Источником энергии для работы станка служит электричество.

Главными компонентами оборудования являются рама, дисковые пилы, передвижная каретка, электродвигатели:

• Основное предназначение рамы — объединение всех компонентов конструкции в единое целое. При этом элементы оборудования должны располагаться на таком расстоянии друг от друга, чтобы работу можно было выполнять безопасно. Главное требование к раме: она должна быть устойчивой и жесткой.
• Двигатель обычно имеет рабочее напряжение — 380 В. Его выбирают исходя из мощности и количества оборотов в минуту. Если нет возможности подключить оборудование к электросети, можно использовать бензиновый мотор.
• Режущий узел пилы может располагаться как вертикально, так и горизонтально, при этом в его состав может входить один диск или сразу пара. В связи с этим бывают пилорамы двухдисковые, а бывают однодисковые. Если диск всего один, бревна можно распиливать в двух положениях — по горизонтали и по вертикали.
• Каретка такой пилы может двигаться вдоль и поперек. Двухдисковая пилорама имеет две пилы, которые по отношению друг к другу расположены под прямым углом. Такое оборудование может работать ортогонально, и поэтому производительность его выше.

Пилорамы подразделяются не только на две разновидности. Есть и множество других вариантов конструкции станков. Например, существует такая, которая работает не от одного, а от двух двигателей: один отвечает за вращение пилы, а другой — за передвижение каретки. Независимо от того, к какой разновидности относится та или иная пилорама, она будет продаваться по высокой цене. Именно поэтому многие желающие приобрести такое оборудование, увидев ценник, отказываются от покупки.

Отказ от покупки не означает отказ от желания иметь в своем распоряжении этот замечательный инструмент для обработки древесины. Можно сделать его самому, главное подойти к процессу создания со всей серьезностью и ответственностью.

Во-вторых.

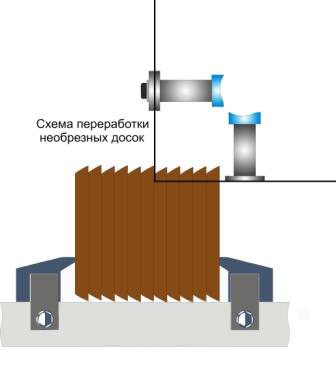

Как только ширина пропила достигает необходимого размера, и остаток высоты бревна дошёл до получения нужного размера, его переворачивают. То есть если Вы пилите брус к примеру на 150, то и ширина пропила и высота остатка бревна должны соответствовать этому значению, даже быть больше, с учётом снятия горбыля.

Далее нам известен конечный размер материала, который необходимо получить, и мы его получим.

Для этого, после переворота бревна, начинайте расчёт от конечного размера до полного использования высоты бревна, но при этом не забывайте учитывать размер пропила, который как нам уже известно составляет от 2 до 5 мм.

К примеру — у Вас на эстакаде бревно, которое вы срезали до размера в 260 мм. Перевернем бревно и продолжим.

Конечный результат, которого мы хотим добиться — лафет, толщиной 150 мм. Далее, нехитрым способом сосчитав, что 260 мм-150 мм=110 мм. Мы получаем целых 110 мм толщины дополнительного материала. И именно его необходимо правильно рассчитать.

Берём этот дополнительный размер и высчитываем, для получения плахи, которая имеет размер 50 мм, 110-50=60, не забываем пропил, а у нас он составляет 2 мм, 60-2=58 мм, затем тесины, равной 25 мм, 58-25-2=31 мм, подгорбыльник 20 мм, 31-20-2=9 мм.

Как видите, из наших расчётов, получается 9 мм горбыль, 20 мм подгорбыльник, 25 мм тесина и 50 мм плаха. А конечный размер составит 150 мм.

Устройства рамного типа

Рамные пилорамы используются для выполнения больших объемов работ. Только в таком случае приобретение оборудования будет рентабельным.

Для монтажа пилорамы необходимо обязательно оборудовать крупный и прочный фундамент. Эти пилорамы относятся к профессиональному оборудованию. Для работы и управления ими необходимо предварительно пройти специальное обучение.

Конструкция рамной пилорамы состоит из рамы, вдоль которой крепятся режущие диски. При вращательно поступательном движении дисков происходит распил древесины. Кроме этого, пилорама оснащена электрическим приводом. Процесс распиловки деревянной заготовки занимает немного времени, что является основным достоинством оборудования.

Что нам понадобиться?

1. Сварочный аппарат, электроды;
2. Пиломатериалы, столбики, шурупы, гвозди;
3. Бензопила, электропила или просто электродвигатель;
4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
6. Ролики и направляющие;
7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
8. Подшипники для роликов.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Что можно изготовить на ленточной пилораме

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

1. Обрезные и не обрезные доски.
2. Брусья.
3. Шпон.
4. Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

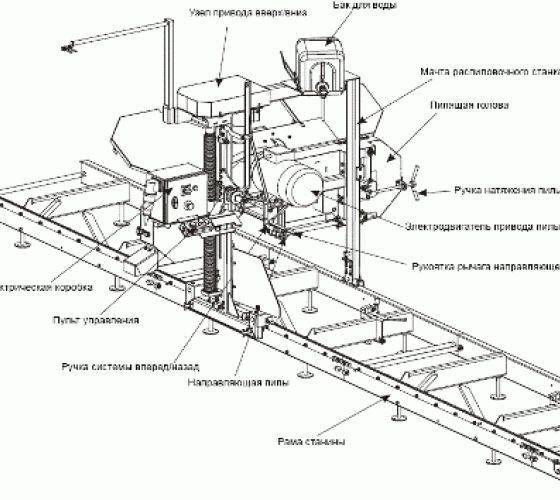

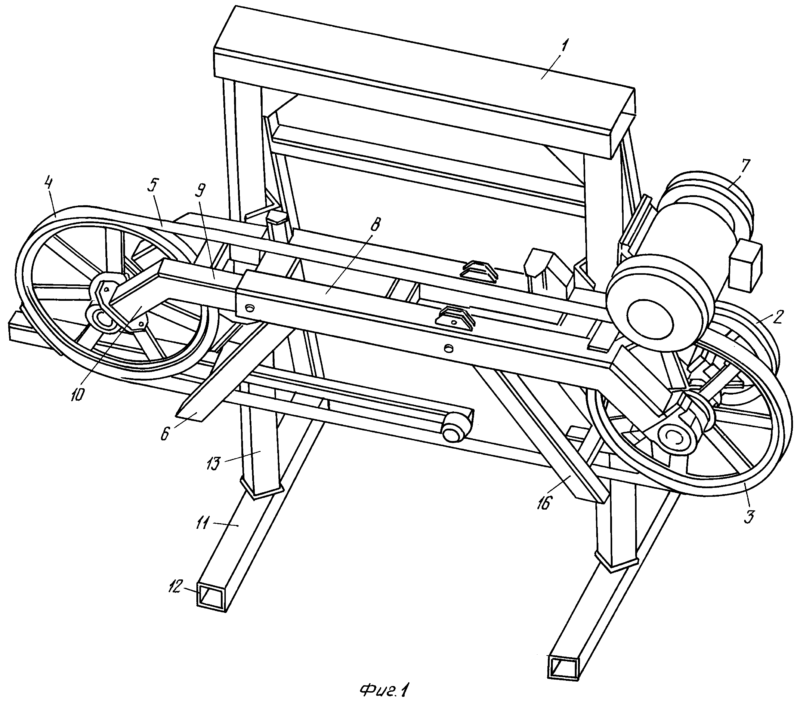

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

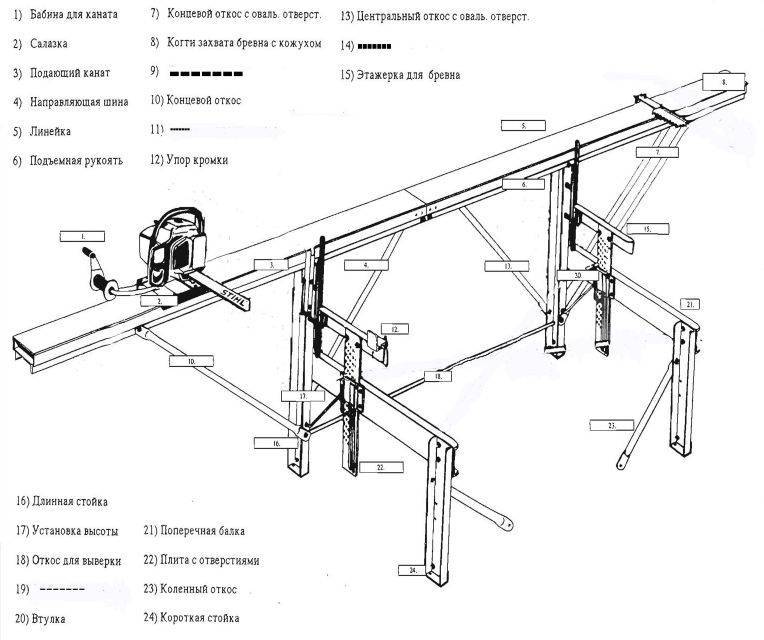

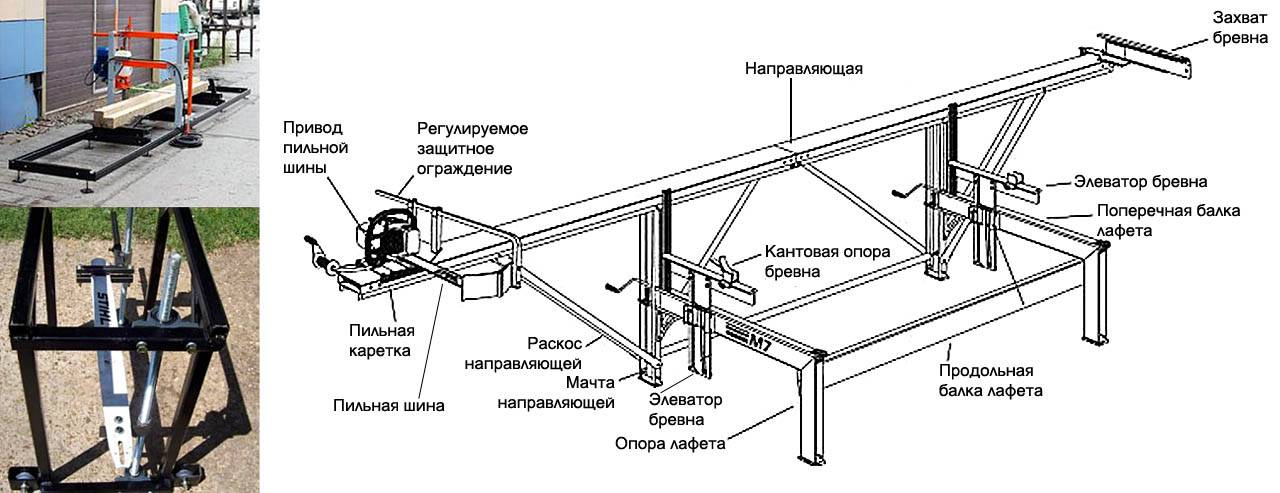

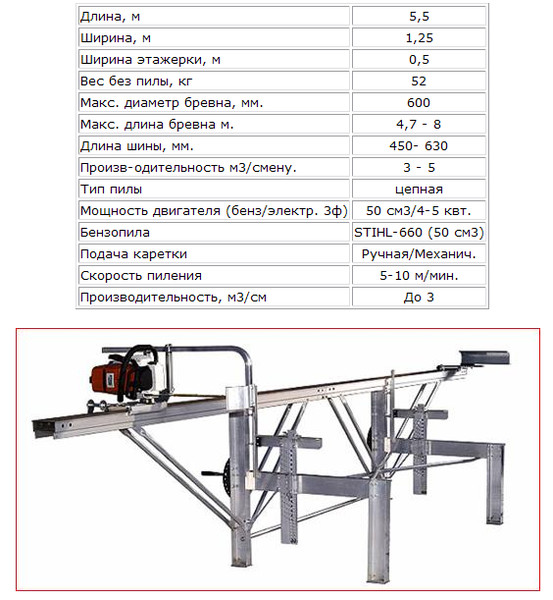

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

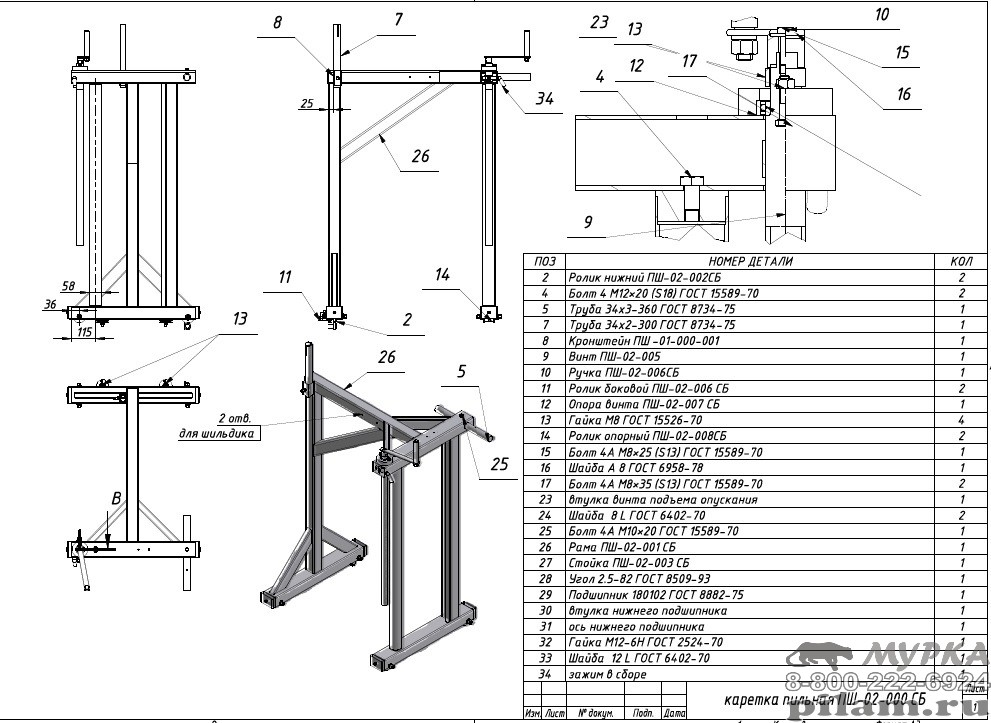

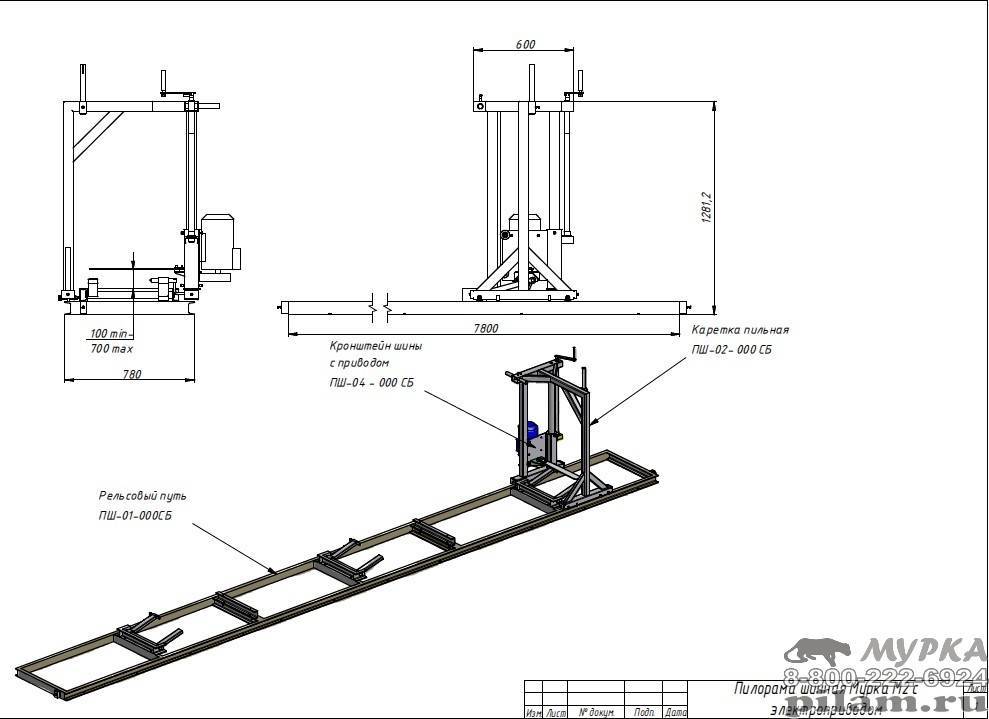

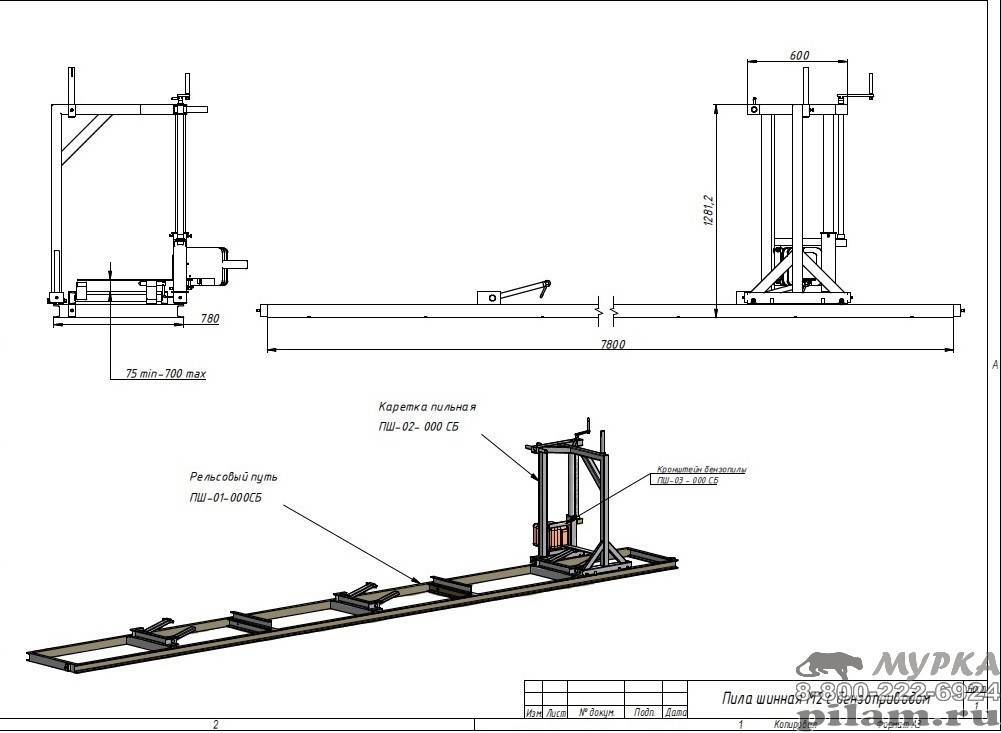

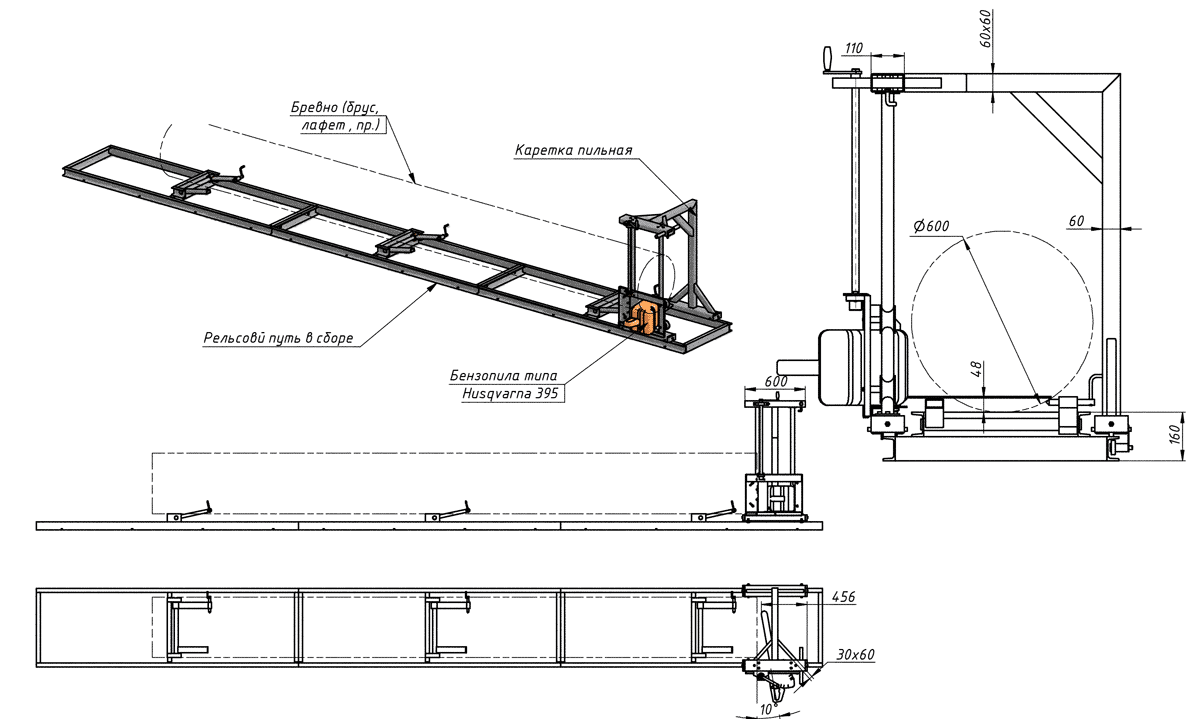

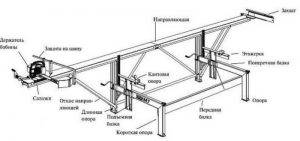

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.

Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.

Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.

Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.

Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.

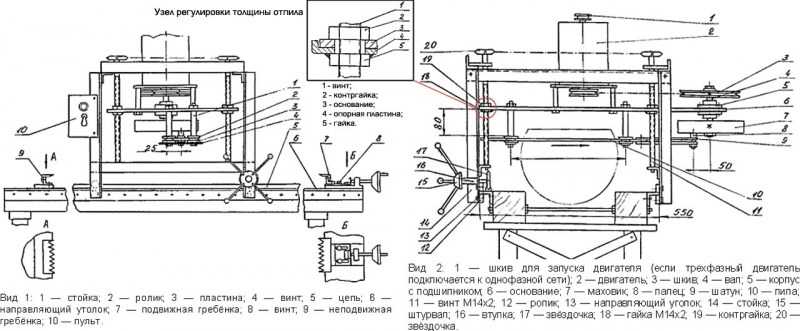

Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.

Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

• Бензопила.
• Сварочный аппарат.
• Металлические трубы квадратного сечения.

• Металлические угольники.
• Ролики.

Мнение эксперта Куликов Владимир Сергеевич

Если нет квадратных металлических труб, можно использовать вместо них обычные водопроводные. Только в этом случае необходимо подобрать трубы достаточной прочности. Но лучше всего использовать металлические швеллеры, если есть такая возможность. С ними удобнее работать при монтаже, да и зафиксировать их можно более надежно.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

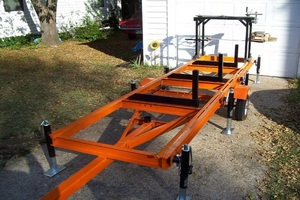

• Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
• Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
• Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.

Без поперечных направляющих можно обойтись, если вы использовали круглые в сечении стяжки из труб. Бревно тоже будет передвигаться по ним достаточно легко. Но нужно помнить, что его движение будет не таким легким, как в случае с вращающимися поперечными направляющими.

• После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
• После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
• Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Существует и другой способ фиксации пилы – за полотно, на котором закреплена цепь. Он менее надежен, требует рассверливания полотна и хуже фиксирует бензопилу. Однако при таком способе монтажа цепь пилы меньше вибрирует (большая часть вибрации передается на основание пилорамы) и делает более ровные срезы.

Особенности монтажа

Оборудование этой серии легко устанавливается на бетонное основание или просто балки по рельсовому пути, но только высокой прочности, с системой фиксации древесных стволов. Для закрепления агрегата необязательно требуется закрытое помещение. Его удобно использовать на открытой площадке, но нужно обеспечить защиту от атмосферных осадков. Наращивание пути позволяет распиливать бревна длиной более восьми метров.

В нижней части опор пильного корпуса размещены очищающие скребки, посредством которых производится очистка пути от отходов. Перемещение вдоль направляющих осуществляется вручную.

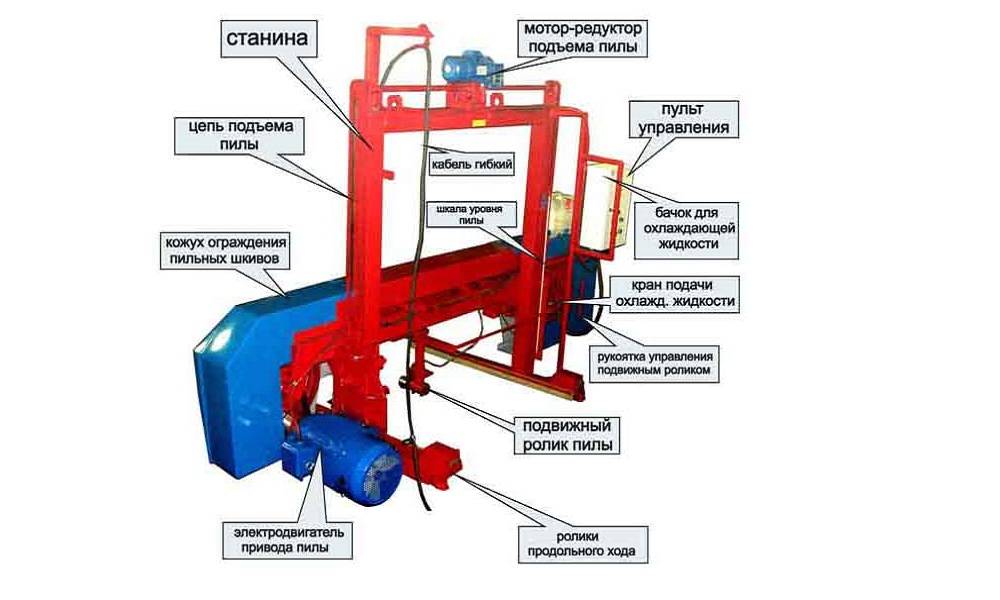

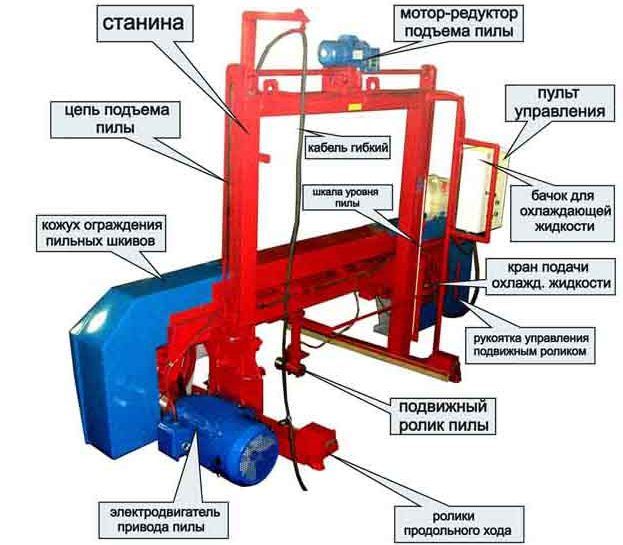

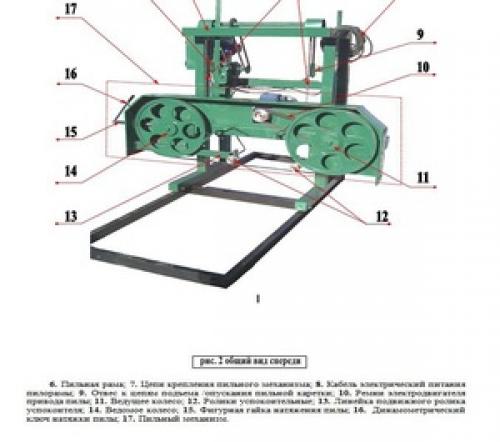

Схема ленточной пилорамы Тайга

Передвижение пильного узла по вертикали в подобных моделях выполняется посредством механического редуктора с цепной передачей, что обеспечивает требуемую его остановку в необходимой позиции и точную настройку высоты подъема. В Тайге Т-1 каретка поднимается ручным вращением входного вала редуктора, в остальных модификациях это осуществляется автоматически.

Пила ленточного типа устанавливается на приводной и выходной пильные шкивы. Вращение от двигателя переходит на ведущий шкив ременной передачей. Рабочий узел оборудован успокоительными роликами, обеспечивающими равномерность натяжки и предотвращающими возможное провисание.

Чтобы предотвратить зажатие пильного полотна по причине воздействия древесной смолы, выполнена смазочная система пилы, позволяющая регулировать расход смазочно-охлаждающих материалов. Это обеспечивает длительную целостность агрегата.

Управление оборудованием осуществляется с использованием кнопочного пульта, размещенного на пильной каретке, мастер станка способен находиться на удобной позиции при выполнении операции распиливания заготовки.

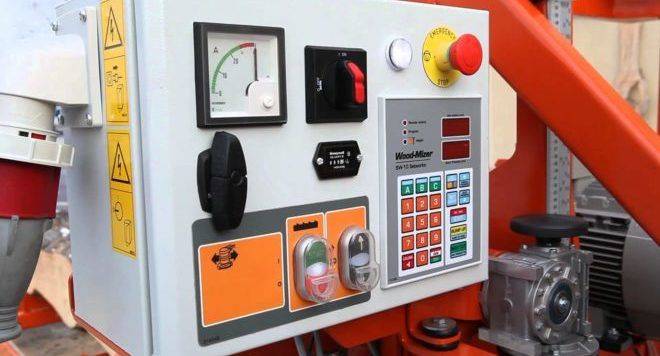

Пульт управления пилорамы

Порядок сборки

Процесс монтажа своими руками делят на 3 этапа. После каждого сверяют с рабочим чертежом размеры, допуски, предел хода подвижных частей.

1. Каркас несущей рамы. Выполняют сварные (болтовые) стыки. Проверяют качество, диагонали, расположение посадочных мест, устойчивость.
2. Подающая часть. В случае неподвижного стола, уровнем выставляют горизонтальную плоскость. Фиксируют совпадение продольной оси с несущей рамой. Для подвижной платформы сначала выставляют рельсы на одном уроне соосно между собой и основанием. Нагружают тележкой с проверкой плавности хода, отсутствия затирания реборды колес. Небольшая самодельная дисковая пилорама может иметь легкую тележку на подшипниках, роликах. Для них делают направляющую колею из уголка для прохода вперед — назад. На больших моделях применяют принцип перемещения каретки с диском над неподвижно закрепленным на столе бревном.

Дисковая бытовая пилорама Астрогань 2

Режущий орган. Первым выставляется вал пилорамы с пилой. Опорный подшипниковый узел крепят на подрамник, проверяют ось вращения, наличие биений. Затем на посадочные пазы навешивают двигатель. Болт крепления не должен располагаться у края паза. Если используется клиноременная/цепная передача, То при многократных оборотах она послабляется, необходима последующая натяжка. При замене на новое изделие двигатель снова подают ближе к валу. Плавную регулировку можно выполнить распорными болтами по каждой стороне. Сильно натянутый ремень или цепь перегреваются при длительном действии оборудования.

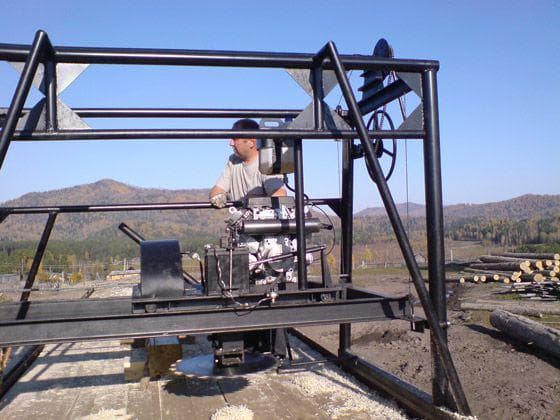

Самодельная пилорама с бензиновым двигателем своими руками

В процессе выбора оборудования предназначенного для обработки дерева необходимо так же учитывать высокую стоимость самого инструмента. Именно по этой причине мало кто из потребителей может позволить себе купить пилораму. Но как мы говорили ранее, такого рода инструмент каждый может сделать сам.

Самодельная пилорама с бензиновым двигателем

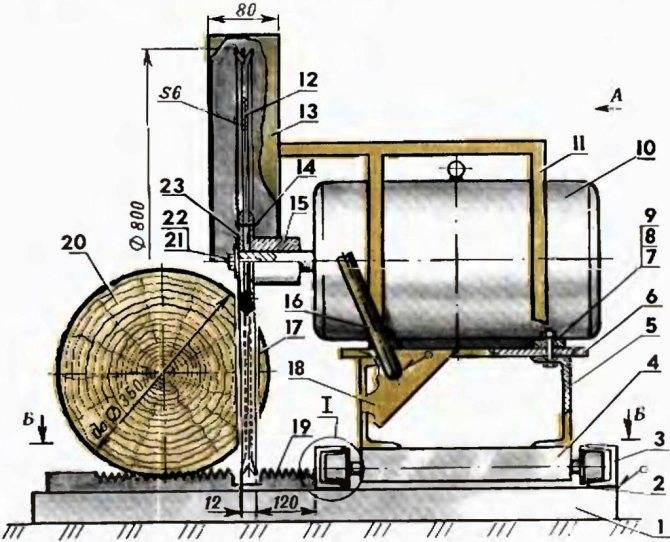

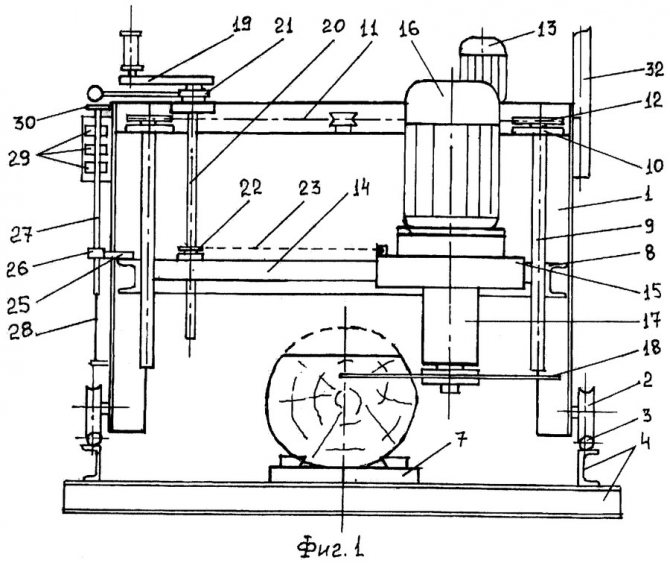

В данном пункте вы сможете узнать, как производятся самодельные дисковые пилорамы своими руками с бензиновым двигателем. Также ознакомимся с самодельной дисковой пилорамой с приводом от вом. Итак, приступим к рассмотрению данного вопроса.

В первую очередь, чем вы должны запастись так это терпением и огромным желанием обзавестись такого рода устройством.

Для того чтобы собственно начать данный процесс приготовьте для начала чертежи на самодельную дисковую угловую пилораму (можно взять в интернете), а также подготовьте строительных козлов, пластины металлические, доски, винты, шурупы, гайки, специальный инструмент посредством применения которого можно производить работы с деревом и металлом, а также собственно двигатель бензиновый. И так, приступим.

• Для начала вам необходимо получить всю необходимую информацию относительно самого устройства данного инструмента, дабы иметь возможность и понимание того что и ка вы должны производить.
• К тому же есть еще один вариант, который располагает креплением самой пилы именно на двигательный вал. на самой поверхности пилорамы начинается обработка так называемого пиловочника, который собственно делит доску необрезную. А также нужно произвести пиление специальных заготовок, каждая из которых должна отвечать необходимому размеру.

• Стоит отметить, что самой несложной конструкцией данного процесса является стол. Именно под его нижней часть вы должны собственно произвести размещение самого вала с установленной на него пилой. Часть режущая, которой она оснащена должна так сказать возвышаться на самой стольной поверхностью. движение пильного вала производится с помощью воздействия на него двигателя бензинового, который производит передачу своеобразных импульсов самому ремню.

• Собственно сами диски для такого рода пилорамы лучше всего будут служить, если они будут изготовлены из листа дюралюминиевого или стали. И его собственно размера должны соответствовать показателю три миллиметра. А собственно диаметр должен быть равным 500 мм. Немаловажным является то что если вы изготавливаете устройство для того чтобы в дальнейшем производить распил дерева, то в таком случае диск вам нежен с двумя или тремя зубьями. Так как это наилучший вариант для такого рода работ.
• Стоит отметить, что основой высокого уровня производства пилорамы является именно само изготовление этих зубьев. К тому же самое главное чтобы вы тщательно провели сбалансирование, и произвести определение правильного угла режущего.

На видео вы можете смотреть, как это сделать:

Самодельная пилорама: преимущества и недостатки

Наличие собственной пилорамы существенно упростит и удешевит строительство собственного деревянного дома. Более того, производство пилорам возможно и самостоятельное, при этом экономятся не только деньги, но и время на связи с различными поставщиками. Возможно ли это, спросите вы? Рассмотрим мнения «за» и «против»

С самого начала скажем, что существуют убежденные сторонники как самостоятельного производства пилорам, так и того, что подобная самодеятельность является пустым баловством. Но при этом мы постараемся рассказать о преимуществах самодельной пилорамы и продемонстрировать сделанные таким образом модели, ведь, как известно, лучшим подтверждением любой теории является практика.

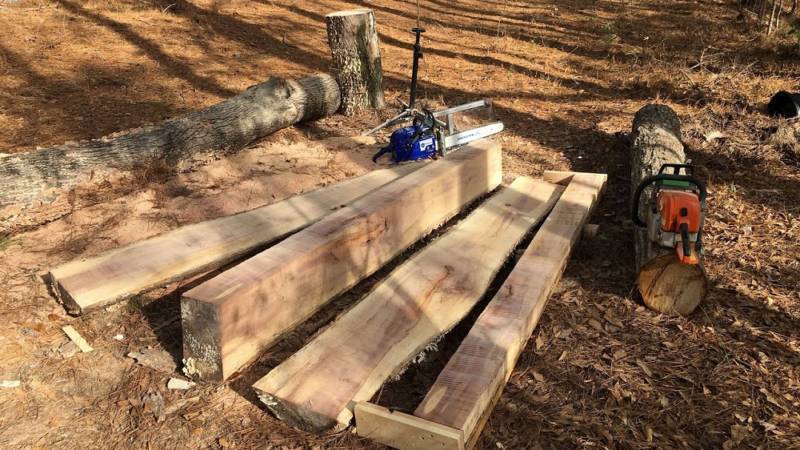

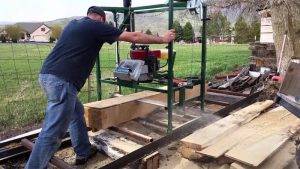

Интересных примеров самостоятельного производства пилорам в интернете можно найти довольно много. И если вы думаете, что подобное кустарное производство распространено в небогатых странах, то ошибаетесь. Представляется, что люди идут на этот шаг не только из желания сэкономить, но и технотворческого азарта, желания увидеть результаты своего мастерства.

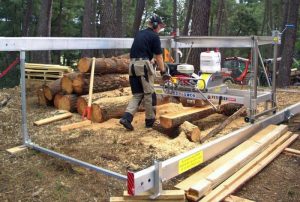

К минипилораме Granberg здесь прикреплена бензопила Makita 7901 (6.2 л.с.). Суть устройства проста — на шину пилы крепится рамка, из металлического профиля, а регулируемое расстояние от рамки до шины определяет толщину пиломатериала на выходе. Если пилится кругляк, то для первого реза на него укладывается направляющая, похожая с виду на лестницу, и по ней идет рама. Второй рез делается уже с использованием ранее полученной плоскости. И так далее. Более мощную пилораму можно собрать имея два электродвигателя, мощностью по 4 кВт, и несложную металлическую конструкцию. При наличии собственной пилорамы, стоимость бруса и пиломатериалов может уменьшиться минимум в 1.5 раза, по сравнению с рыночной. А в некоторых случаях – в 2-3 раза!

При этом необходимо иметь ввиду расходы при собственноручном пилении кругляка для сруба: спецтехника на вывозку, раскряжовка и сортировка. Не забывайте и о реальном выходе доски из кругляка, без учета горбыля, опилок, баланса и т.н. дровяной древесины.

Кроме того, поскольку производительность труда при распиловке на простейшей пилораме невысоко необходимо предусматреть солидный запас времени на распиловку. Возможно вам также придется прибегнуть к наемному труду, а это — дополнительные затраты
