Плуг: изготовление своими руками для мотоблока и других видов, теория и практика

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

  • а – лемех из легированной стали;
  • б — боковой щиток стойки, Ст3;
  • в — распорная пластина, Ст3;
  • г — пластина основания плуга, Ст3;
  • д — полевая доска, уголок 30х30 мм;
  • е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

  • 1 — лемех;
  • 2 — боковой щиток стойки;
  • 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

  1. — лемех;
  2. — винт с потайной головкой М8;
  3. — отвал;
  4. — пластина основания;
  5. — уголок 30х30х90 мм;
  6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Самодельный плуг для вспашки земли

Плуг, сделанный своими руками, является универсальным изобретением, которое подойдет как для вспашки земли, так и для посадки картофеля. Плуг можно сделать самостоятельно из имеющихся в наличии материалов. Предлагаемая модель плуга состоит из управляющего блока и устройства, предназначенного для вспахивания (плуга). Блок управления представляет собой подставку, которая состоит из основных управляющих элементов и приспособлений. А именно:1 – выпрямительный мост (блок питания).2 – электрический двигатель.3 – редуктор, совмещенный с шестерней.4 – трос — 5 мм, выступающий в качестве лебедки.5 – якорь (рабочая часть от лопаты).

Плуг, который предназначен для вспашки земли состоит из таких элементов:1 – руль (рычаг управления плугом).2 – лемех.3 – основа с креплениями.

Установка и подключение плуга.1. Якорь необходимо установить под углом для лучшего упора.

2. После чего якорь следует углубить в землю до соединительной планки.

3. Затем якорь присоединяют к управляющему устройству при помощи куска арматуры.

4. Перед заградительной планкой возле троса также вбивают арматуру. Она дополнительно будет удерживать управляющий блок на месте во время работы.

5. В рабочем положении редуктор находится в положении зацепления.

6. Управляющий блок готов к работе.

7. После установки и закрепления управляющего устройства следует присоединить к нему плуг. Для этого свободный конец троса крепят к основе плуга.

Принцип действия и работа.1. Плуг относят на нужное расстояние. 2. Лемех вгоняется в землю на требуемую глубину.

3. Левая нога устанавливается на лемех, а правая упирается в землю.

4. Таким образом, во время передвижения плуга по земле землепашец отталкивается правой ногой и управляет плугом с помощью своего веса.

5. Во время работы руль плуга не должен превышать уровень пояса землепашца.

6. Когда плуг доходит до места окончания вспахивания, блок управления отключают и снова относят плуг на противоположную сторону участка. Плуг, сделанный по такому принципу, способен вспахивать землю, которая на протяжении длительного времени находилась без ухода.

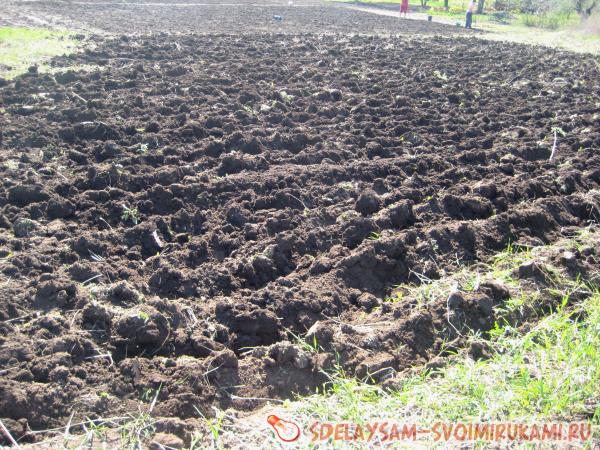

Вспаханная земля имеет ровные и глубокие борозды.

После вспахивания землю следует обработать с помощью бороны. Это делается для того, чтобы разбить глыбы земли. Для этого вместо плуга к управляющему блоку крепят борону.

Заволакивают землю по тому же принципу, что и вспахивают.

В конечном результате получают практически ровный участок земли пригодный для пользования.

Сборка самодельного устройства

Чертеж плуга состоит из деталей:

  • лемех из стали легированной;
  • щиток боковой стойки, выполнен из Ст3;
  • пластина распорная, изготовлена из Ст3;
  • пластина для основания тоже из Ст3;
  • доска полевая, уголок 30 на 30 миллиметров;
  • стойка, выполнена из трубы диаметром 40 миллиметров.

Специалисты рекомендуют для начала сделать из плотного картона все части устройства, затем их соединить между собой с выдерживанием необходимых углов. Если картонная модель устроила вас по всем критериям, смело можно начинать работу с металлическими заготовками.

Когда вы выполните все заготовки из стали, то для сборки корпуса вам понадобится вспомогательный стальной лист 500 на 500 миллиметров и толщиной примерно 3 миллиметра, а также аппарат для сварки заготовок.

С помощью клиньев, имеющих, угол α равный 25градусам на вспомогательный лист монтируется лемех и точечно приваривается к листу с двух сторон.

С лемехом плуга в вертикальном положении состыковывается боковой щиток стойки так, чтобы край его заходил за край лемеха на 7 миллиметров, при этом боковой щиток необходимо поднять выше, чем лезвие самого лемеха на 10 миллиметров, чтобы при этом не мешать, лемеху резать грунт. Щиток также необходимо слегка прихватить сваркой к лемеху и соответственно к вспомогательному листу.

После к лемеху очень плотно необходимо приложить отвал, чтобы не было зазора и они были одним целым. Между верхним краем отвала и лезвием самого лемеха угол должен быть равен примерно 7 градусам.

Крепление лемеха состоит из таких деталей:

  • лемех;
  • винт М8 с потайной головкой;
  • пластина основания;
  • отвал;
  • уголок 30 на 30 и на 90 мм;
  • гайка М8.

Если в процессе сборки обнаружится, что углы или края не соответствуют или не совпадают, то отвал необходимо доработать увесистым молотком. После необходимой подгонки самого отвала к лемеху, необходимо его сзади точечно прихватить сваркой как к боковому щитку, так и к лемеху. Затем щиток окончательно приваривается к распорной планке и пластине основания. Потом к пластине у основания прихватываются уголки для упора лемеха.

Плуг необходимо еще раз предварительно осмотреть, затем уже обварить капитально. Не забудьте демонтировать вспомогательный лист, который вы использовали для сборки плуга. Отделить его от корпуса можно с помощью зубила или «болгаркой» с применением отрезного круга. Уголки упора лемеха капитально свариваются с пластиной основания. После проведения сварочных работ необходимо зачистить все сварочные швы, а поверхности лемеха и отвала обрабатываются наждачной бумагой.

Виды плугов

Многие современные сельские хозяйства в своей деятельности используют различное оборудование для обработки почвы. По способу агрегирования это оборудование можно условно разделить:

  • Плуг прицепного действия, который приводится в движение с помощью механизированных средств на колёсах. В настоящее время применяется не очень часто, потому что в основном вся современная сельскохозяйственная техника оснащена системой навесного типа со встроенным гидроцилиндром. По мнению агрономов, после обработки почвы таким оборудованием, пашня получается более равномерной и гладкой. Но вот недостатком этого оборудования считается очень большой угол поворота, что препятствует его использованию совместно с навесным и полунавесным типом плугов.
  • Плуг навесного типа способен подниматься только при использовании технической навески. От мощности применяемого трактора полностью зависит необходимое количество корпусов оборудования. К преимуществам такого типа относятся сравнительно небольшой вес всей конструкции и, её мобильность (малый радиус поворота). А вот неспособность одним техническим средством работать с многокорпусным плугом считается недостатком такого оборудования.
  • Полунавесной плуг приводится в рабочее положение при помощи транспортных колёс и навесного оборудования трактора. Основным преимуществом применения такого принципа считается большая площадь единовременной вспашки, что достигается совместным использованием многокорпусных плугов. Плохая манёвренность и большой радиус разворота можно отнести к недостаткам полунавесного оборудования.

Существует несколько конструкций плугов:

  • Лемешные плуги — наиболее распространённые, использовались с давних времён и очень популярны сейчас.
  • Дисковые конструкции — применяются в основном для вспашки тяжёлых земельных участков, а также переувлажненных или сухих почв.
  • Ротационные системы — очень удобны для возделывания целины, более сложные по конструкции.
  • Комбинированные плуги — сочетают в себе оба типа плугов (дисковые, лемешные).
  • Чизельные конструкции — такие устройства не производят оборот пласта почвы. Применяются очень редко, особенно в индивидуальном хозяйстве.

Установка плуга

На следующем этапе занимаются установкой пахотного плуга на мотоблок, что также является очень ответственным мероприятием.

Стоит заметить, что для установки плуга к конструкции мотоблока Нева и других моделей применяется сцепка. Чтобы поставить пахотный механизм на блок, необходимо придерживаться следующих рекомендаций:

перед установкой плуга под левое колесо блока ставится деревянный брус, что позволит как бы воссоздать пахотный процесс;
важно заранее уточнить глубину пахоты, поскольку конструкция плугов может отличаться;
при работе на даче и садовых участках глубина варьируется от 10 до 20 см;
агрегат нужно навесить на одноточечное крепление, после чего зафиксировать с помощью 2 болтов;
если у мотоблока нет одноточечной системы, тогда подключается сцепка, а к ней крепится плуг;

при установке через сцепку обязательным условием является наличие горизонтального люфта, но не больше 5 градусов;
если чрезмерно затянуть болтовые соединения, при выполнении обработки придётся прикладывать больше физических усилий.

Когда сам мотоблок и плуг для него готовы к работе, проводится процедура настройки.

Виды и классификация плугов

Есть несколько конструкций плугов:

  • лемешные;
  • дисковые;
  • ротационные;
  • комбинированные;
  • чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

  • Тракторные. На данное время это наиболее распространенный вид плугов. Они выпускаются под разные виды техники, в том числе и под малогабаритные минитрактора и даже мотоблоки.

    Небольшой тракторный плуг

  • На конной тяге. Эта группа сегодня встречается редко. Обрабатывают такими плугами те участки, куда загнать трактор сложно или невозможно.
  • На канатной тяге. Используются в тех местах, куда даже конь не зайдет — на заболоченных участках, с большим уклоном и т.д.

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

  • Для каменистых почв. Они имеют встроенные защитные механизмы (подъемные), которые не позволяют крупным камням повредить плуг.
  • Оборотные. Имеют два одинаковых плуга в зеркальном отображении. Позволяют получить ровную поверхность без ярко выраженных горбов и борозд (гладкая вспашка).

    Оборотные плуги — одно- и много- корпусные

  • Ярусные. Применяются для увеличения плодородности почв.

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Как сделать плуг из лебедки?

В самодельных электроплугах самым сложным элементом является лебедка. Вариантов ее изготовления немало, но всегда речь идет о трех основных компонентах – двигателе, барабане с тросом (катушке) и редукторе.

Двигатель

Наиболее подходящим являются варианты с мощностью 1,5-2,5 кВт и количеством оборотов 1500 об/мин

Важно правильно подобрать параметры, поскольку, если взять двигатель недостаточной мощности, то придется делать очень небольшую скорость передвижения плуга или же он будет неглубоко врезаться в землю. Если же двигатель будет сверхмощный, то лебедка получится слишком тяжелая, ее будет сложно передвигать, и расходы электроэнергии будут высокими

При желании можно установить не электродвигатель, а бензиновый (например, от мотокультиватора).

Редуктор

Если передаточное число не достаточно большое, то увеличивают его ременной передачей между червяком и двигателем. Также ременную передачу делают для соединения редуктора с двигателем или в случае не подходящего передаточного числа заводского редуктора. Оптимальное передаточное число высчитывают по формуле:

i = (3.14 х D х n)/V

где i — передаточное число; D — диаметр барабана лебедки, на который наматывается трос в м; n — число оборотов двигателя в об/мин; V — скорость движения плуга в м/мин.

Оптимальной будет скорость движения плуга около 4 километров в час. Если взять диаметр барабана 15 см и привести все величины в нужную размерность и подставить в формулу, то:

i= (3.14 • 0.15 • 1500)/67 = 10.5

В данном примере вышло не очень большое передаточное число, а значит для его получения можно использовать не только червячные и зубчатые передачи.

Катушка

Принято считать, что катушка для наматывания троса является самым простым элементом конструкции, но от ее диаметра зависят многие параметры. Чем меньше диаметр, тем медленнее будет передвигаться электроплуг. Бывает так, что передаточное число определяется неверно и скорость плуга получается слишком большая. В этом случае уменьшают диаметр катушки – если уменьшить эту величину в 2 раза, то и скорость уменьшится в 2 раза. Можно применять уменьшение диаметра катушки и в том случае, когда мощности двигателя не достаточно – например, для вскапывания целины. Следует учитывать, что на маленьких катушках трос сильнее запутывается. Также в процессе намотки троса диаметр катушки увеличится, что приведет к увеличению нагрузки на культиватор и ускорению передвижения электроплуга. Для предотвращения таких явлений небольшие катушки делают длиннее, чтобы для намотки троса оставалось больше места.

Для разматывания троса используют разные варианты – например, разъединяющую муфту между катушкой и редуктором или работу двигателя в обратном направлении.

Для устойчивости приспособления делают упоры, которые врезают в землю, а для тяжелого электроплуга предусматривают колесики. Также на больших конструкциях можно дополнительно сделать сиденье для помощника, который своим весом будет придавливать конструкцию и тем самым придавать ей большую устойчивость.

Работать с таким электроплугом лучше вдвоем с помощником: когда один ходит рядом с плугом, а второй человек включает и выключает двигатель, а также контролирует работу лебедки. Также вдвоем будет легче перемещать лебедку с места на место. При каждой новой установке лебедки необходимо следить, чтобы устройство было установлено таким образом, чтобы ось вращения катушки была расположена строго перпендикулярно движению плуга (культиватора) – это необходимое условие для равномерной намотки троса.

При использовании такого электроплуга также необходимо учитывать, что каждый год необходимо менять сторону установки лебедки на обрабатываемом участке. Ее ставят в противоположный конец участка, чтобы предотвратить постепенное перемещение земли из-за отвала плуга и натаскивания грунта к лебедке. Изготовить такой плуг несложно, и для его изготовления можно использовать элементы от других устройств. Зато в итоге получается универсальное приспособление, ведь электроплуг может легко превратиться в культиватор, борону, картофелекопалку, окучник и т.д.

Плуг к мотоблоку своими руками из конного почвообработщика

Не менее жизнеспособной идеей является переработка старого конного плуга под мотоблок. Полное описание процесса приводится в видео.

Особенностью всех без исключения конских плугов считается их тяжеловесность, создаваемая громоздким отвалом. Если такой плуг без переделки установить на мотоблок, земля не будет откидываться.

В этом заключается большой плюс, поскольку лемех конского плуга не претерпит никаких изменений.

Чтобы из конского сделать плуг на мотоблок понадобится:

  1. самостоятельно изготовить отвал, который вырезается по заранее составленному чертежу из стальной заготовки (3 см толщина). Для точности желательно сделать картонный шаблон;
  2. после вырезания нержавеющему отвалу предается специальная форма;
  3. снять конский отвал и установить вместо него самодельный;
  4. снять ручки, которые были на вертикальной оси;
  5. вместо них приварить металлические крепления, через которые плуг будет навешиваться к мотоблоку.
  6. если в ходе полевых испытаний окажется, что переделанный конский плуг плохо отбрасывает, следует слегка загнуть лемех, чтобы мог сильнее врезаться в почву.

Плуг своими руками чертежи

После того как у меня появилась мотолебёдка сельскохозяйственная, изготовленная своими руками, которая используется для вспашки огорода стал вопрос: купить плуг или изготовить своими силами? Пройдясь по магазинам и базару г. Смоленска возникает странное ощущение того, что выпускаемые промышленностью плуги для мотоблока представляет из себя печальное зрелище.

Следующий шаг найти что-нибудь толковое — поиск в интернете. К моему удивлению на просторах русскоязычной сети плавает 3-4 оригинальных описания с чертежами (этот факт меня удивляет очень сильно). Шаг следующий – смотреть, чем пользуются окружающие. Купить подходящий плуг не удалось было принято решение изготовить плуг своими руками. Исходя из того что плуг предполагалось использовать для посадки картофеля с лебедкой для вспашки к нему предъявляются требования:

1. Ширина вспашки – до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам держать борозду, не зарываясь и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4.Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную мотолебедку для вспашки и опробовал несколько вариантов, последние несколько лет он остановился на варианте, оптимизированным под самодельную мотолебедку для огорода, а и именно под посадку картофеля с расстоянием между рядами 60 см. Так же имеются самодельный окучник для мотолебедки и картофелевыкапыватель, изготовленный своими руками, все это можно посмотреть на соответствующих страницах сайта.

Чертеж плуга

Чертеж полевой доски.

По этому шаблону гнется отвал, до совпадения двух профилей а дальше сваривается под углом.

Используя чертеж самодельного плуга необходимо на плотной бумаге нарисовать шаблон выкройки плуга, а потом перенести картинку на металл и вырезать болгаркой заготовку. Лично я использовал материал нержавейку толщиной 1,8 мм. Многие часто применяют лист 2-3 мм. Режущая часть плуга усилена полоской более толстого металла. Кто-то предлагает для этих целей использовать диск от циркулярки, кто рессору от « москвича». Из личного опыта, если дачный участок на семью из 4-х человек пахать весной и осенью обрабатывая шесть соток, гнаться за свехпрочностью не стоит. Выгодней изготовить легкий, но достаточно прочный для своих задач плуг. Лучше через 10 лет что-то подремонтировать или заменить, и то, если потребуется, чем все 10 лет таскать утяжеленную конструкцию самодельного плуга. Лишний вес ни к чему.

Так выглядит система регулировки ширины вспашки. Переставляя большое колесо можно в значительных пределах менять ширину вспашки. Когда сажаю картофель ставлю захват 30 см, за два прохода получается между рядами расстояние 60 см. Под осеннюю перепашку огорода или при перепахивании целины захват делаю по меньше. Маленькое колесо сделано таким широким, что бы плуг не вдавливало в землю.

Посмотрев рисунки ниже, можно представить основные принципы работы самодельного плуга, а точнее направляющей системы, которая позволяет плугу без участия пахаря двигаться строго по прямой на установленных глубине и ширине вспашки. Ширина вспашки регулируется перемещением большого колеса, которое при смещении точки приложения усилия тяги как показано на рисунке, прижимается к борозде, что и позволяет плугу повторять направление предыдущей борозды. Плуг незначительно поворачивается, что увеличивает ширину вспашки. По факту ширина носовой части в перпендикулярном направлении оси движения плуга меньше чем 300 мм, однако, указанная ширина доступна для вспашки.

Колесо плуга идет по дну пропаханной борозды и такая ситуация наблюдается от предыдущей борозды к последующей. В результате приложения силы тяги действует сила, направленная на углубление плуга, пока плуг не станет по оси колеса, как показано на рисунке, в результате все силы уравновешиваются, и система работает очень стабильно. Грубая регулировка глубины вспашки осуществляется подбором соответствующей разницы диаметров колес, а плавная осуществляется регулировкой наклона плуга. На данном этапе отпала необходимость использования ручек для управления плугом, разве что для каких то особенных условий пахоты.

Пашет не только рыхлую землю как на видео, но и целину

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом

При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко

Не должно быть просветов и заметных щелей. После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной

При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции

Тогда потребуется ее доработка.

Если есть сомнения в том, что удастся самостоятельно собрать плуг, то лучше не рисковать и приобрести уже готовый вариант. К счастью, многие фирмы предлагают качественные и долговечные конструкции по разной цене. Купить их можно в специализированных магазинах или заказать через интернет.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc

Советы и рекомендации

В зависимости от размера участка и типа почвы на нем необходимо подобрать мотоблок. Его конструкцией и техническими характеристиками определяется подходящая разновидность навесного инвентаря. Небольшой дачный участок с мягкой почвой лучше всего обрабатывать с помощью простой фрезы, установленной на плуге. Регулировка навесного оборудования приобретает особое значение при вспахивании твердого грунта с глинистыми и каменистыми включениями, а также крупного поля.

Рекомендуется в таких условиях оснащать плуг специальными насадками типа «гусиные лапки», выполненными из высокопрочной углеродистой стали. Главная конструктивная особенность таких приспособлений — треугольная форма режущей поверхности, которая обеспечивает крошение и перемалывание твердых отложений. Они с легкостью наматывают на свои лезвия и сорные растения. Качество обработки почвы плугом собственноручного изготовления не уступает фирменным моделям.

Уважаемые умельцы и конструкторы, поделитесь советами по изготовлению ваших агротехнических изобретений.
