Терминология
Как правильно называются готовые лестницы различных типов и их элементы?
Типы лестниц
- Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
- Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
- Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
- У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
- Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.
Готовые лестницы – особенности современных конструкций
- Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
- Чердачные и подвальные лестницы отличаются от прочих довольно условно: для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
- Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.
Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.
Чердачные лестницы – какими они бывают
Элементы
- Уже упомянутый нами марш — всего лишь прямой участок лестницы.
- Проступь — горизонтальная поверхность ступени.
- Подступенок — вертикальный конструктивный элемент, подпирающий проступь.
- Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
- Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
- Лестничная площадка — горизонтальный участок между двумя маршами.
- Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
- Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
- Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.
Программы для проектирования
Технологии не стоят на месте и сегодня можно найти специальные компьютерные программы для проектирования лестниц. Они легко решают задачи моделирования конструкций любой сложности. С помощью таких программ можно не только сделать проект инженерной конструкции, но и увидеть постройку в 3D-изображении. Сейчас программы для проектирования настолько усовершенствованы, что воспользоваться ими может не только профессиональный дизайнер, но и обычный пользователь. Пользоваться программами можно как онлайн, так и скачать и установить их на компьютер.
Самыми популярными для скачивания программами на сегодняшний день являются следующие.
- Consultec Staircon. Одна из самых известных программ для проектирования лестниц. Системные требования минимальны. Языки интерфейса английский и русский. Программа предназначена для проектирования, контроля изготовления, составления сметы. Поможет подобрать оптимальные материалы для определенных конструкций. Присутствует 3D-визуализация проекта. Проста в использовании, позволяет быстро отредактировать проект. Очень широкий выбор конструкционных деталей, можно сделать лестницу на любой вкус. Программа имеет четкую и понятную структуру, легкое руководство и помощь в проектировании. Она была разработана специально для промышленности, которая специализируется на изготовлении лестниц. Для изготовления проекта потребуется лишь несколько параметров размеры рассчитываются автоматически в различных режимах. На чертежах их можно изменять и дополнять.
- StairDesigner. Это универсальна программа для проектирования лестниц. В ней возможен просмотр 2D и 3D-изображения. С ее помощью можно проектировать лестницы не только для жилых помещений, но и для промышленных зданий. Проектирование включает использование всех составляющих: перила, ступеньки, косоуры, балясины и другие. Проект составляет с учетом материалов и их свойств. В этой программе можно спроектировать изделие любого типа, от простой прямой до винтовой. Также можно создать лестницу нестандартной формы. Программа учитывает все строительные нормы. Также есть функции оптимизации формы лестницы, ступенек, перил. Опции контроля позволяют следить за тем, чтобы ступеньки не были слишком крутыми или маленькими, занимали большую площадь или располагались под большим углом. Таким образом, проектируя лестницу в этой программе можно быть уверенным в удобстве ее использования. На любом этапе проектирования можно увидеть ее в 3D-изображении. Недостатком этой программы является то, что языки интерфейса — английский и немецкий, нет русского.
- Compass Staircase. Эта программа соответствует всем возможным требованиям. С ее помощью можно подчеркнуть все детали конструкции и проектировать ее по своим индивидуальным параметрам. Очень широкая библиотека конструкционных деталей. В программе возможен вывод на печать чертежей в масштабе 1:1. независимо от типа лестницы программа предлагает разнообразные решения проектирования даже для сложных конструкций. Возможно комбинирование различных форм и деталей с целью получить идеальный результат. Преимуществом является удобный интерфейс с возможностью русифицирования. Программа позволяет проектировать лестницы за минимальное количество времени.
Каждую из этих программ можно бесплатно скачать на многих сайтах.
Кроме программ, которые можно установить на компьютер, есть и такие, что позволяют проектировать онлайн. Самыми известными из них являются Лесенка.com и Расчет лестницы WeBsr. Для проектирования в этих программах нужно минимальное количество параметров. После ввода размеров в течение нескольких минут можно получить проект будущей лестницы. Кроме того, возможен расчет стоимости изготовления.
Таким образом, проектирование с использованием компьютерных технологий становится легким и увлекательным процессом, с которым справится любой пользователь.
Софт для моделирования лестниц
Подбирая программу проектирования лестниц на русском языке, не всегда преследуют цель создать схему лестницы на второй этаж и рассчитать материалы. Иногда достаточно простой визуализации, например, для того, чтобы выбрать тип лестницы в контексте помещения или показать клиенту примерный внешний вид будущей конструкции. В таком случае будет проще воспользоваться софтом по компьютерному черчению и графическими редакторами:
- PRO 100;
- ScetchUp;
- Autodesk;
- CorelDraw.
Эти приложения применяют, чтобы быстро смоделировать внешний вид лестницы. Принцип работы заключается в сборке конечной конструкции из простых деталей: ступеней, перил, балясин. Декоративных элементов в них отображено не будет, но геометрия вполне даст представление о модели в целом. Кроме этого, задав правильные параметры, станет понятна детальная раскладка проекта.
Интерфейс программы для моделирования лестниц
Автоматизация в графических и чертежных редакторах отсутствует, элементы необходимо прорисовывать и компоновать вручную.
Калькулятор металлопроката Арсенал
Компания Арсенал предоставляет всем желающим возможность сэкономить свое время, воспользовавшись фирменной десктоп-программой для подсчета теоретического веса металлического профиля любых видов, в том числе – из черной и нержавеющей, а также – из цветного металла. На сайте доступна и онлайн-версия программы.
Для того чтобы выполнить расчет профиля нужно ввести информацию о толщине металла, длине отрезка, высоте и ширине. Можно также выбрать марку прокатного профиля из сортамента и задать требуемую длину. В этом случае программа определит его габаритные размеры и вес автоматически.
Ширина и высота лестничного марша
Ширина лестницы в частном доме определяется из того, сколько человек будут ею пользоваться одновременно. Полезная ширина – это расстояние между внутренними краями ограждений или же расстояние от стены до внутренней части ограждения. Для движения одного человека проектируют конструкцию с шириной марша от 90 до 100 см. Если по лестнице будет идти встречное движение или возникнет необходимость переноски крупногабаритных вещей, то полезная ширина увеличивается.
| Место расположения лестницы | Полезная ширина |
| Здание с двумя этажами | от 90 до 100 см |
| Здание с тремя этажами и более | от 100 до 110 см |
| Подвал, мансарда, аварийная лестница | от 70 до 80 см |
| Дома повышенного комфорта | от 70 до 80 см |
Высота прохода должна обеспечивать безопасное движение людей. Высотой прохода принято считать вертикальное расстояние от верхнего края проступи и нижнего края верхней конструкции, которой может быть потолок или верхний уровень лестничного марша. Нормативные документы определяют это расстояние не менее 2 метров, а для домов повышенного комфорта в 2.1 метра. Порой бывает, что и этих расстояний мало, так как во время спуска человек непроизвольно наклоняется вперед и можно получить травму.

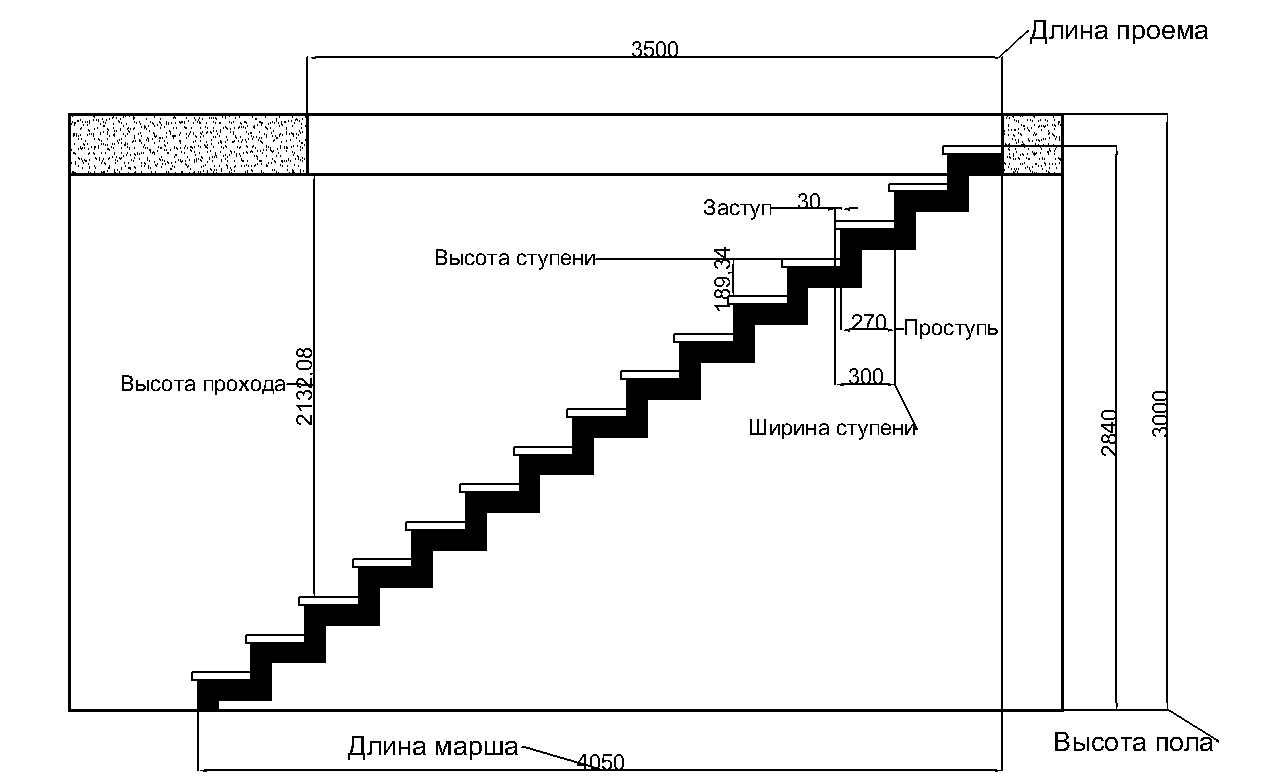

Проводим расчеты чертежей лестниц: создание плана
При расчете лестницы, необходимо определить сначала ее основные параметры, такие как лестничный марш, угол наклона, ширина ступеней, наличие ограждений, длина самой лестницы.
Исходя из всего этого, можно составить чертеж лестницы с необходимыми расчетами, на основании которого можно построить хорошую, качественную лестницу.
На чертеже необходимо указать размеры каждого элемента лестницы
Преимущества онлайн-сервисов:
- Все необходимые расчеты и параметры сейчас удобно делать в специальных онлайн калькуляторах, особенно это удобно для тех людей, которые привыкли все больше делать своими руками.
- Калькуляторы позволяют, после введения в них всех цифр, не только рассчитать параметры, но и составить чертеж, который можно сохранить в разных форматах на компьютере и распечатать.
- Некоторые программы и калькуляторы позволяют не только рассчитать и создать чертеж лестницы, но и также составить план будущего дома и схематично начертить лестницу на плане.
- При необходимости, можно менять расположение лестницы на схеме, чтобы добиться ее оптимального расположения в доме, если такое позволяет сделать online-калькулятор или иная утилита.
На основе расчетов и созданных чертежей, можно будет впоследствии приступать к разметке материалов, из которых планируется изготовление лестницы, и их распиливанию по необходимым размерам.
Программа для расчета лестницы в частном доме
Часто приходится встречать такую картину: застройщик возвел стены, залил (смонтировал) перекрытие, даже оставил проем под будущую лестницу и только после этого думает сможет ли его лестница быть безопасной и удобной для подъема/спуска и впишется ли в полученный проем. Я предлагаю поступить по другому, при помощи данного онлайн сервиса можно рассчитать размер необходимого проема в перекрытии, угол уклона, размеры проступи и подступенка и т.д.
Данный сайт позволяет проверить не будете ли вы биться головой о перекрытие поднимаясь по лестнице
Что для этого нужно? Перейти по ссылки и выполнить пару несложных операций.
Закладка «Вид проема». Задайте предполагаемый размер будущего проема в перекрытии, высоту помещения и высоту самого перекрытия.
Расчет лестницы: задание данных о проеме в перекрытии
Закладка «Тип лестницы». Задайте геометрические характеристики ступеней. К сожалению, пока сервис позволяет считать только прямые лестницы, хотя можно задавать и забежные ступени, такие любимые частными застройщиками.
Расчет лестницы: задание геометрии лестницы
Закладка «Расчет». Непосредственно производит расчет. В случае, если заданного изначально проема достаточно для комфортного использования лестницы, выдает искомые характеристики лестницы: уклон, количество ступеней и т.д.
Расчет лестницы
Сервис удобен тем, что без проблем можно проработать несколько вариантов лестницы и нет необходимости прорисовывать.
В заключении, если вы не определились с типом и конструкцией лестницы, настоятельно советую приобрести книгу Йожефа Косо «Лестницы. Дизайн и технология».
Примеры
При проектировании лестницы в доме обращайте внимание на красивые примеры:
Винтовая лестница из древесины привлечет внимание комфортом и уютом. Изящная, легкая конструкция не занимает много места, а между стеной и ней расположены полки в открытом виде с цветами и мелочами, которые милы сердцу.
Г-образная лестница около стены из древесины – стильный и практичный выбор
За счет подступенков домовладельцы поместили письменный стол под лестницей, а картины на стенках приятно оживят дизайн интерьера. Лестницы выглядит лаконично и просто.
Есть варианты комбинированного типа (ступени из дерева и перила из металла) создают современный стильный интерьер.
Точечная подсветка для подступенков – украшение лестницы, и потолок оформлен в светло-розовом цвете. Балясины имеют стеклянную поверхность и изогнутые перилами. А все вместе создаст необычную сказочную атмосферно.
Ленты светодиодов, размещенная в верхней части подступенков, делает безопасным использование лестницы в темное время года, а еще придает «парящий» вид.
Выбирайте то, что душе угодно.
Sketch Up
Программа была создана в 2000 году, чтобы сделать обучение 3D-моделированию приятным. Она проста в освоении, имеет простой интерфейс и предлагает бесплатную пробную версию, которая поможет вам изучить основы проектирования мебели, домов, квартир.
SketchUp предлагает:
- Готовые дизайны, созданные другими пользователями;
- Способность разрабатывать дизайн интерьера и экстерьера с нуля;
- Большой каталог объектов, материалов и готовых планировок;
- Удобный предварительный просмотр макета. Пользователи могут легко преобразовывать 3D-модели в 2D-презентации и предлагать клиентам виртуальный предварительный просмотр. Платформа интегрируется с такими VR-приложениями, как Oculus и Microsoft HoloLens;
- Поскольку SketchUp — это веб-приложение, доступен онлайн-макет. Его можно открыть из любого места на компьютерах как Windows, так и Mac;
- Импортируйте и экспортируйте несколько типов файлов изображений, просматривайте 3D-модели на мобильных устройствах и используйте неограниченное облачное хранилище.
Веб-приложение имеет три платные версии: Shop, Pro и Studio. SketchUp Pro лучше всего подходит для дизайнеров интерьера и позволяет пользователям планировать и создавать точные 3D-модели, используя обширную библиотеку объектов с материалами, уникальными поверхностями и текстурами.

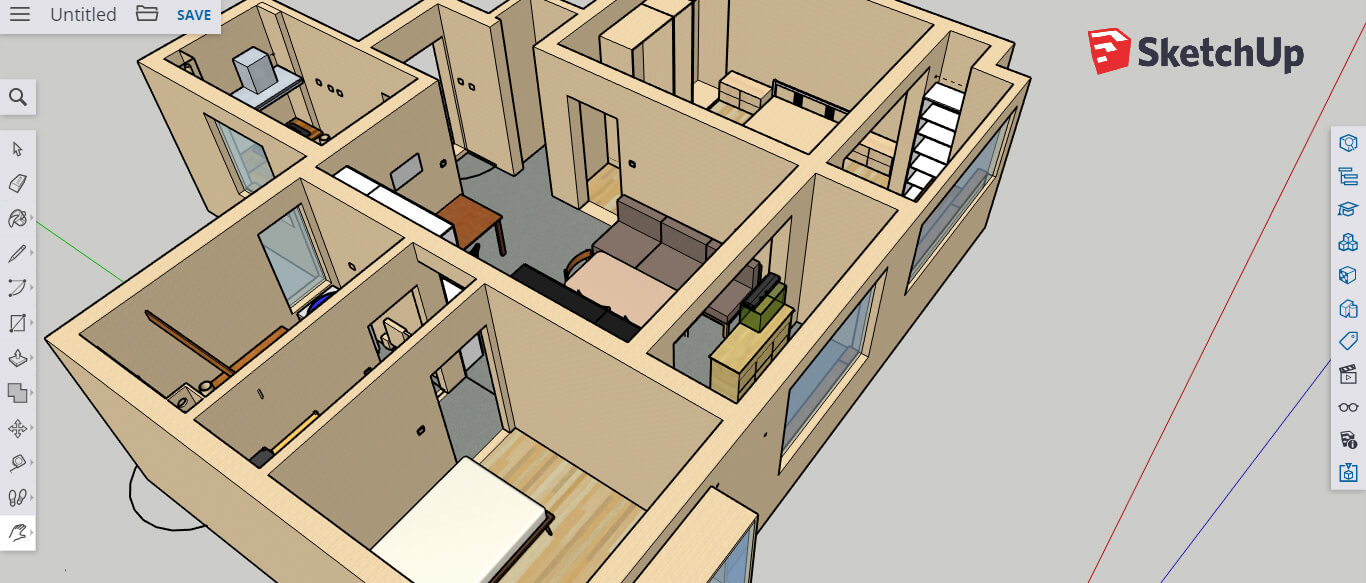

Интерфейс редактора SketchUp

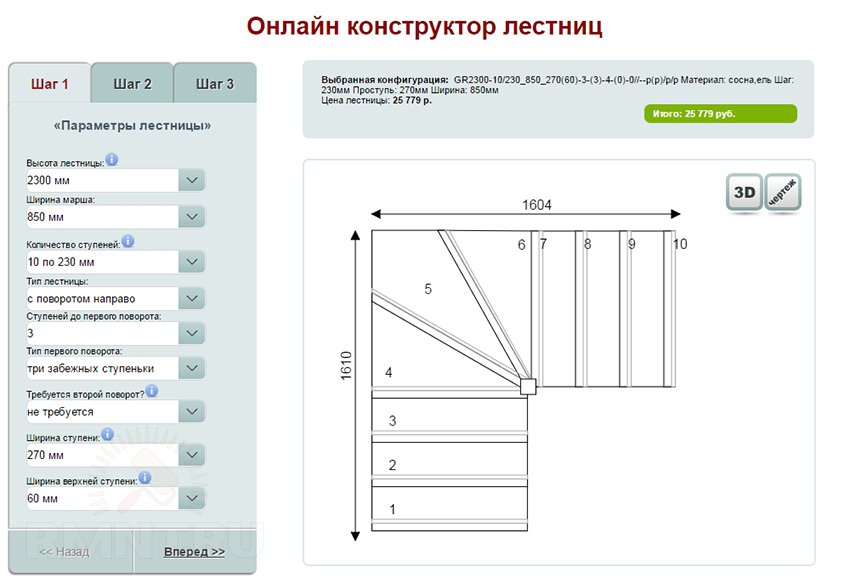

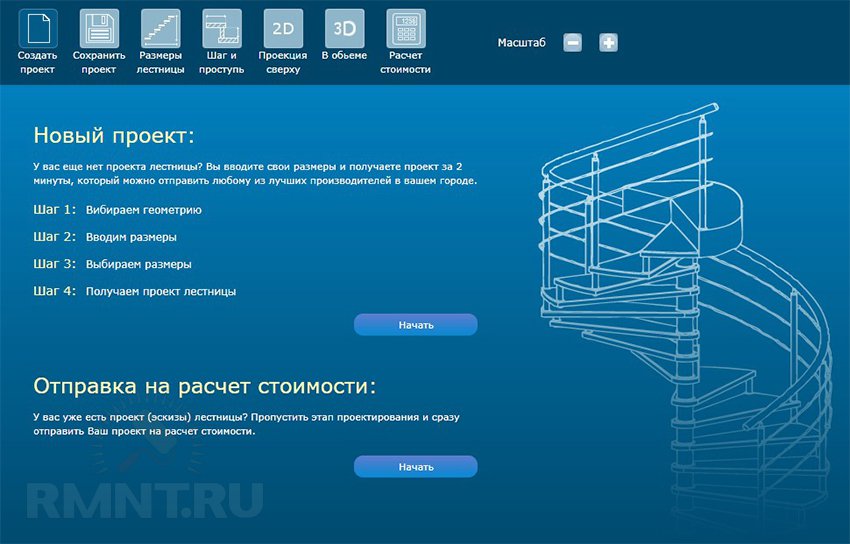

Онлайн-сервисы для получения чертежей
Начать знакомство с программами для конструирования лестниц следует со всевозможных online-сервисов и калькуляторов. Их возможности сильно ограничены веб-платформой: хотя и существуют способы осуществить подробные расчёты и качественно визуализировать изделие «не выходя из интернета», разработка подобных программных средств стоит слишком дорого и практически никогда не оправдана.
И всё же один плюс у таких программ есть: они предоставляют пользователю возможность не устанавливать дополнительное ПО, а провести предварительные расчёты на ходу. Один из популярных сайтов lesenka.com предлагает схематическое отображение лестницы — план и сечение ступеней — согласно введённому вами набору параметров. Есть возможность буквально за пару минут сгенерировать схемы лестниц как простых однопролётных, так и винтовых, и с площадками, и с забежными ступенями.
Еще один популярный сайт — lascalagrande.ru. Здесь не доступен свободный ввод параметров, но форма параметризации достаточно «умная» и сама предложит допустимые варианты на выбор пользователя. Есть возможность выбрать один из шести типов лестниц (включая многомаршевые, поворотные и со сложной формой ступеней), а также рассчитать ограждения и баллюстрады, получив в итоге чертёж с основными размерами и изометрический эскиз. Сайт stairshop.ru — это практически полный аналог предыдущего, но в нём есть редкая возможность трёхмерного обзора спроектированной лестницы, хотя и с весьма примитивным качеством отображения.
Сайты такого рода имеют ряд приятных особенностей. Большинство из них принадлежат компаниям, профессионально занимающимся изготовлением и монтажом лестниц. Поэтому есть возможность ознакомиться с фотогалереей готовой продукции и примерно оценить стоимость проекта.
Специализированная программа для проектирования интерьеров – Sweet home 3D
Узконаправленный функционал программы Sweet home 3D ориентирован на пользователей, стремящихся смоделировать интерьер помещения в соответствии со своими потребностями, но не желающих изучать сложный профессиональный софт. Программа имеет русскоязычную версию и специальный сервис для проектирования онлайн. Она отличается удобным интерфейсом и гибкими настройками.
Ключевые особенности и функции программы:
- Наличие подробной документации и обучающих материалов на русском языке;
- Возможность одновременной работы с двухмерной и трехмерной моделью помещения;
- Огромный перечень предметов, формирующих обстановку (мебель, бытовая техника, двери и т д.) и широкий перечень настроек (по своему усмотрению можно менять размеры, цвета, текстуры и т. д.);
- Программа позволяет просматривать проектировки в различных режимах: «вид сверху», «виртуальный визит», «просмотр из любой точки помещения» и т. д.

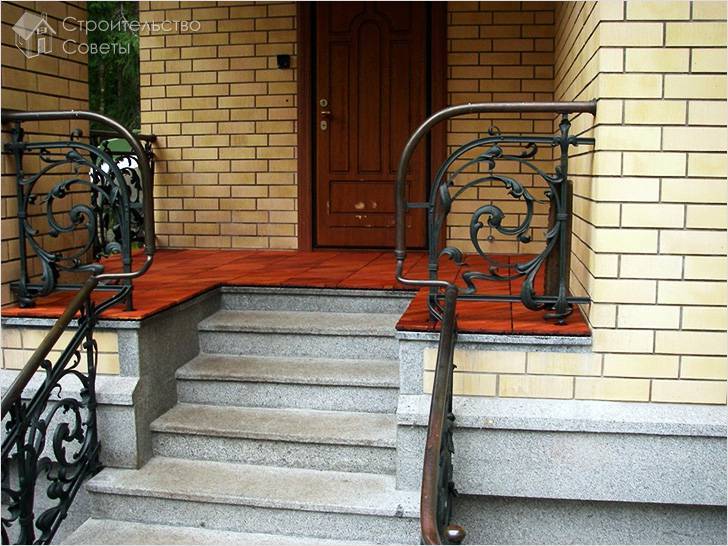

Из бетона
Ступеньки, выполненные из бетона, имеют ряд достоинств:
- Возможность залить любую форму.
- Прочность.
- Долговечность.
Если вы всерьез намереваетесь сделать ступеньки из этого материала, то стоит подготовить такой инструмент и материал:
- щебень;
- песок;
- цемент;
- облицовочная плитка;
- плиточный клей;
- крестики для монтажа плитки;
- арматура;
- материал для опалубки;
- бетономешалка;
- гребенка;
- молоток;
- гвозди;
- уровень;
- резиновый молоток.
Если вы выгнали коробку, а про ступеньки не подумали, то отличным решением будет взаимное армирование. То есть в фундаменте сверлятся отверстия, в которые вставляется арматура. Это и будет основой будущего крыльца и ступеней.
Что касается заливки ступеней, то все начинается с подготовительных работ. В первую очередь следует расчистить территорию и выкопать котлован для прочного основания крыльца и ступенек
Учитывая, что конструкция будет монолитной с большим весом, важно сделать прочный фундамент. Поэтому может потребоваться выкопать котлован глубиной до 700 мм
В обязательном порядке изготавливается песчаная подушка, сверху арматурный каркас и после этого сооружается опалубка. В заключение осуществляется заливка фундамента.
Залитый фундамент должен высыхать в течение 3 дней, после чего можно приступать к следующему этапу – строительству ступеней.
Опалубка и бетонирование ступеней
На основание фундамента постелите гидроизоляционный слой, например, рубероид. Дальше установите опалубку. Для этого можно использовать готовые каркасы из досок или фанеры. К боковым сторонам опалубки необходимо установить ребра жесткости. Дополнительно они оснащаются вертикальными подпорками. Конструкция опалубки полностью сооружается согласно размерам, указанным на чертежах.
Когда опалубка выполнена, заливка ступенек происходит в несколько этапов:
- В первую очередь необходимо установить боковые части опалубки, а после прикрепляются доски для заливки ступеней. Учтите тот факт, что формирование опалубки должно происходить так, чтобы уклон ступенек был около 5°. Благодаря этому вода будет быстро стекать с поверхности, и соответственно зимой не будет намерзать лед.
- Дальше следует произвести армирование ступенек. Всю арматуру следует перевязать проволокой. Если вы арматуру вставили в фундамент, то дополнительно добавьте и вертикально. В результате ступеньки и крыльцо будут полностью привязаны к фундаменту дома.
- Когда бетон залит на крыльце, нужно дать ему хорошенько высохнуть. Время от времени его можно смачивать водой, чтобы не пересыхал. Чем больше у вас вышло крыльцо, тем больше времени потребуется на сушку.
- После полного высыхания, опалубку необходимо аккуратно демонтировать. А дальше можно выполнять работы по облицовке крыльца.
- Что касается заливки ступенек, то эту работу следует выполнять не спеша. Сначала заливаете одну ступеньку. Когда бетон высох, заливаете вторую и так дальше.
- В процессе заливки протыкайте смесь арматурой или палкой, это предотвратит появление пустот в теле бетона.
После того как бетон полностью высох, снимаете опалубку со ступеней. Следующим этапом будет установка перил.
Облицовочные работы
Выполнять отделку бетонных ступенек дело первой необходимости. Для этого можно использовать такой материал:
- Керамогранитная плитка.
- Клинкер.
- Тротуарная плитка.
- Натуральный камень.
Как правило, облицовка начинается с крыльца, после – на проступи и в конце на подступени. В завершение происходит облицовка боковой части ступенек из бетона.

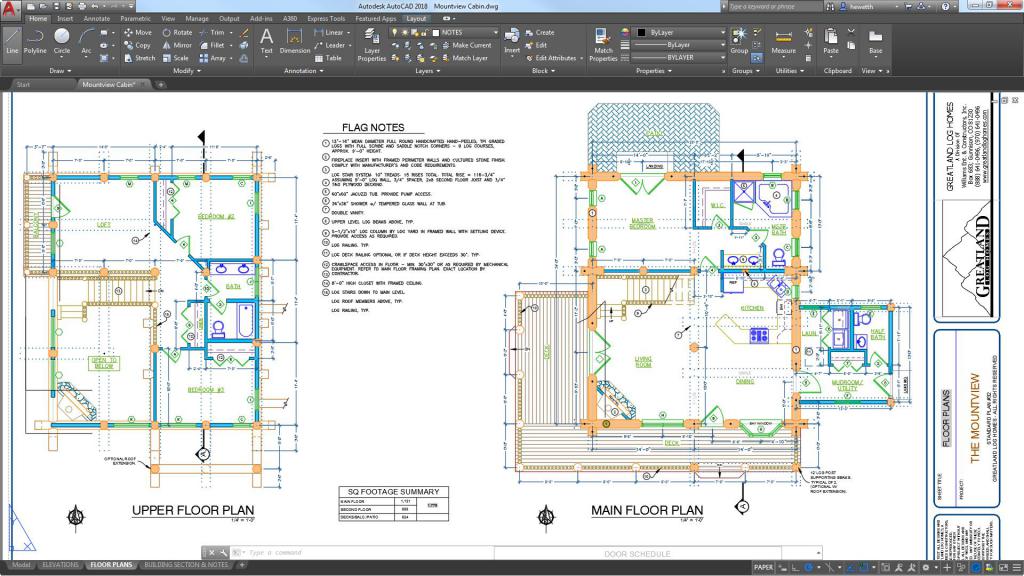

AutoCAD
Это уже целый комплекс от известного разработчика AutoDesk для решения любых задач из области строительного проектирования. Если необходимо комплексное моделирование зданий и сооружений, то лучше «Автокада» программы не найти. Но когда нужен проект только лишь для лестниц, то получается, что здесь мы, что называется, палим из пушки по воробьям. Потому как применять такой мощный, эффективный, а вместе с тем и дорогой инструмент для чего-то одного непрактично.
Тем не менее многие в силу разных причин используют «Автокад» именно для проектирования лестниц. Благо огромнейшая библиотека всевозможных элементов и пресетов этому способствует. Здесь есть все, чтобы создать профессиональный проект любой сложности: угловые, забежные, винтовые и прочие виды лестниц. Также стоит отметить, что моделирование происходит так же, как и в предыдущих случаях, – с учетом строительных норм и требований.
Что касается интерфейса, то он полностью русифицирован, а для новичков предусмотрена внушительная справочная система. Более того, на сайте разработчика и на том же «Ютубе» есть масса обучающих материалов, если вдруг возникнут какие-то сложности. Программа понятна профессионалам, но случайным пользователям она “не рада”. Последним придется хорошенько посидеть над описанием и видеоуроками. Во всем остальном «Автокад» – это идеальный инструмент для проектирования всего и вся, в том числе и лестниц.
Простая деревянная лестница
Одномаршевая лестница состоит из косоуров, перил, проступей и подступенков. Проступью называют горизонтальную часть ступени, подступенком – вертикальную. Косоуры – это несущие элементы конструкции, имеющие по верхнему краю специальные вырезы для крепления ступеней. Вместо косоуров часто используют тетивы – несущие балки с пазами для ступеней. Подступенки и перила не являются обязательными элементами, но для удобства и безопасности лучше, когда они присутствуют.
Одномаршевая лестница
Высота лестницы равняется расстоянию между этажами плюс толщина перекрытий. Чтобы упростить расчет длины пролета и основания, сначала нужно определить параметры ступеней. Если в доме проживают пожилые люди и дети, оптимальная высота ступени составляет 15 см, для остальных более удобной будет высота 20 см. Делать подступенок еще выше не рекомендуется, так как подъем будет слишком крутым и менее комфортным.
Основные параметры одномаршевой лестницы
Ширина ступени равняется 20-30 см, и здесь многое зависит от того, сколько места можно отвести под лестницу. Чем шире ступени, тем больше места занимает конструкция. Когда подходящие размеры выбраны, можно подсчитать количество ступеней и длину основания. Для этого делят высоту лестницы на высоту подступенка, получившееся значение округляют до целого числа, а затем умножают на глубину проступи. Например, если общая высота равна 3 м, а высота подступенка составляет 20 см, потребуется 15 ступеней:
3000:200=15
При ширине ступени 25 см длина основания составляет 15х250=3750 мм.
Технология изготовления
Когда расчеты произведены, можно приступать к изготовлению элементов лестницы. Для косоуров необходима очень плотная твердая древесина, ведь они должны удерживать не только вес конструкции, но и людей. Из плотного картона вырезают шаблон, на котором вырезы соответствуют размеру ступеней, а уклон равен углу наклона лестницы. На концах косоуров вырезают пазы для крепления к основе и верхним перекрытиям, после чего делают разметку по шаблону.
Комбинированная деревянная лестница на косоурах
Для дальнейшей работы понадобится:
- электролобзик;
- шлифмашинка;
- строительный уровень;
- анкерные болты;
- дрель;
- молоток.
Электролобзиком на косоурах делают выступы по разметке, затем с двух сторон обрабатывают шлифмашинкой. В балках перекрытия вырубают отверстия для крепежей или устанавливают опоры из металла. На полу первого этажа по линии расположения нижней ступени устанавливают опорный брус и закрепляют его анкерными болтами. После этого производят монтаж косоуров, обязательно сверяя угол наклона с помощью уровня. Внизу и вверху косоуры фиксируют анкерными болтами.
Следующий шаг – изготовление ступеней. Для этого берут сухие доски толщиной от 36 мм; их ширина должна равняться ширине ступеней или быть чуть больше. Для подступенков можно использовать доски толщиной от 20 мм. Длина заготовок должна соответствовать ширине лестницы – от 80 см до 1,2 м.
Косоур имеет пилообразную форму
После обрезки каждую заготовку необходимо отшлифовать, чтобы убрать острые срезы и неровности. Процесс установки ступеней очень прост: нижние вырезы косоуров промазывают столярным клеем и прикладывают подступенки, выравнивая по краям. Закрепляют их саморезами и укладывают сверху ступени. Клей нужен для того, чтобы при нагрузке деревянные элементы не скрипели.
Монтаж ступеней
Поочередно уложив все ступени, приступают к монтажу перил. Перила состоят из балясин и поручней; для изготовления балясин используют брус квадратного сечения или фигурные заготовки из дерева. Устанавливают балясины либо на каждой ступени, либо через одну, в зависимости от уклона и длины пролета. В качестве крепежей используются саморезы, которые часто закрывают специальными заглушками для красоты. Если лестница на второй этаж расположена в центре помещения, перила можно установить с обеих сторон.
Вариант оформления деревянной лестницы
Готовую конструкцию еще раз шлифуют и обрабатывают антисептической грунтовкой. После этого нужно покрыть дерево лаком, краской или другим составом, не образующим слишком гладкую поверхность. Если ступени будут шероховатыми, это повысит их безопасность для домочадцев. Покрытие наносится в 2 или 3 слоя, при этом каждый слой должен полностью высохнуть перед нанесением следующего.
Деревянные перила
Расчёт физико-механических параметров
Многих интересует вопрос: как с помощью программ выполнить расчёт лестницы по нагрузке. При более близком знакомстве со Staircon и подобными средствами оказывается, что расчёт технических параметров по нагрузке уже встроен в недра программы, и она попросту не предложит использовать сечения материалов и конструктивное исполнение узлов, которые не соответствуют хотя бы среднему уровню проходной нагрузки.
Как и во всём, здесь может потребоваться индивидуальный расчёт, особенно при закреплении ступеней к стене только по одной стороне, при работе с лестницами на подвесках или расчёте бетонных пролётов с большой собственной массой.
К сожалению, эти расчёты придётся выполнять вручную: как бы ни была совершенна программа, не стоит полагаться на стандартные алгоритмы. Ни одно средство проектирования не сможет учесть несущую способность стен, равно как и прочность отдельно взятых материалов для исполнения самой лестницы.
От чего зависит размер?
Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.
Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.
Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.
Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.
Для различных зон комфорта существуют различные стандарты ширины лестницы:
- повышенная зона комфорта – 150 см;
- комфортная зона – 100-120 см;
- расположенная у стены лестница – 80-100 см;
- у вспомогательных допускается менее 80 см;
- в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
- для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.
Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).
В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.
Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.
Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.
Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.
Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.
Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

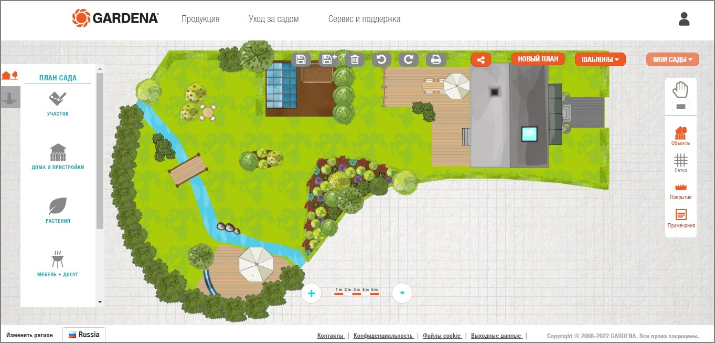

myGarden
MyGarden — это онлайн 3д программа на русском языке для создания чертежа
прилегающего к дому участка и планирования систем автоматического полива. Вы можете создавать все
полностью вручную или использовать типовые планировки из коллекции шаблонов. На макет можно добавлять
различные элементы ландшафтного интерьера: садовую мебель, клумбы, кусты, цветы, строения и т.д. Все
элементы можно разворачивать, делать меньше или крупнее.
Дополнительно онлайн-сервис позволяет разметить зоны полива. При этом вы можете
исключить из них определённые предметы, начертить траекторию прокладки труб. Данная функция работает в
полуавтоматическом режиме. Вам требуется только выбрать расположение контроллеров и зоны полива, далее
сервис самостоятельно расположит элементы на плане.
Особенности:
- В проекте можно делать текстовые заметки и оставлять комментарии.
- Автоматическое добавление дождевателей и расчет времени полива.
- Создание чертежа прокладки труб.
- Формирование списка покупок для реализации плана.
Плюсы:
- Можно включить сетку разлиновки для более точного чертежа.
- Добавление нетипичных предметов (например, машин и прицепов).
Минусы:
- Не очень удобное управление.
- Автоматические функции иногда зависают.
- Для скачивания макета нужно зарегистрироваться.
