Прокладка электрического кабеля в земле: условия и порядок выполнения работ

Нормативная база

Соединение проводов заземления регулируется ГОСТ Р 50571.5.54-2013 (МЭК 60364-5-54:2011) «Электроустановки низковольтные». Часть 5-54, пункт 542.2.8: «Если заземлитель состоит из частей, которые должны быть соединены вместе, соединение должно быть выполнено экзотермической сваркой, опрессовкой, зажимами или другим разрешённым механическим соединителем».

Другим документом, регламентирующим соединение проводов заземления, является ПУЭ. П. 1.7.139, 7-е издание ПУЭ, в частности, гласит: «Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надёжными и обеспечивать непрерывность электрической цепи… Соединения должны быть защищены от коррозии и механических повреждений. Для болтовых соединений должны быть предусмотрены меры против ослабления контакта».

Кроме этого, параметры соединения проводов заземления винтовыми зажимами регулируются ГОСТ 10434 «Соединения контактные электрические. Общие технические требования». Если нет агрессивной среды (земля к ней, как правило, не относится), то соединения должны относиться ко 2 классу. К нему относятся контактные соединения цепей, сечения проводников которых выбраны по стойкости к сквозным токам, потере и отклонению напряжения, механической прочности и защите от перегрузки. Допускает зажимное соединение и циркуляр 11/2006 ассоциации «Электромонтаж», если соединяемые элементы выполнены не из чёрных металлов.

Сравнение подземной и воздушной прокладки

Электрические коммуникации – важный этап развития человечества. Долго велись споры о том, что лучше – подземная или воздушная прокладка, но и там и там имеются свои плюсы и минусы. Первый вариант выбирают чаще, когда кабель всего несколько метров и его не повредишь, выполняя какие-либо работы. Второй же используют преимущественно тогда, когда расстояние от места подачи электричества до дома значительное. Выделяют три основных вида прокладки:

• Воздушная.
• Подземная.
• Комбинированная.

Третий вариант используют, когда уложить кабеля – проблематично. Это довольно простой способ решения проблемы подачи электрических коммуникаций в сложные местности, где наблюдаются проблемы с грунтом или другие причины, не позволяющие воспользоваться только одним из способов. Основные достоинства подземной прокладки сети:

• Нет необходимости вычислять нужное сечение и укреплять опоры, как в воздушном аналоге.
• Возможность облегчить установку внешних устройств.
• Эстетика.
• Цена почти всегда ниже, чем цена воздушной прокладки.

Это спорный вопрос, какой вариант лучше, но точно можно сказать, что нужно отталкиваться от того, где и для чего этот кабель прокладывается.

Как ввести в дом?

Существует несколько способов, с помощью которых можно ввести в здание проложенные под землей кабеля. При этом проводить их просто через фундамент недопустимо. Есть несколько методов:

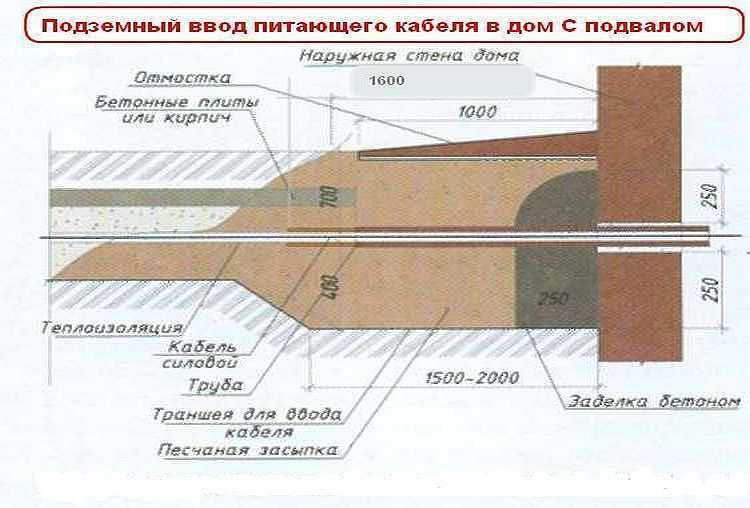

Если в доме есть подвал на ленточном фундаменте необходимо сделать дырку, в которую будет замурован кусок металлической трубы. При этом края трубы должны слегка выступать над уровнем фундамента. В данную трубу будут проведены кабеля, а оставшееся пространство требуется герметизировать.
Установка изогнутой металлической трубы, сквозь которую будут проводиться кабеля. Это необходимо сделать в том месте, где проложенный под землей кабель подходит к дому. На необходимой высоте провести провода в дом через стену

Особое внимание следует обратить на радиус изгиба – изгибы под углом в 90 градусов являются недопустимыми.
В случае свайного фундамента этот процесс значительно упрощается. Так, траншею следует тянуть к месту ввода, а в полу дома требуется сделать небольшое отверстие, с помощью которого и будет введена питающая линия.
С мелкозаглубленным фундаментом понадобится проводить трассу под ним

Для этого следует проложить металлическую трубу, в которой будет проведен кабель.

Прокладка кабеля под землей – очень ответственная и непростая задача, в которой важно обратить внимание на множество мелочей, при этом не повредить изоляцию, так как в таком случае весь процесс придется переделывать с нуля

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Рекомендации

Как соединять два куска

При необходимости соединения двух кусков кабеля используют специальные муфты. Подобные работы производятся квалифицированными специалистами. Использование подручных средств недопустимо – соединенные их помощью кабели могут быстро выйти из строя.

Соединительная муфта

Как ввести в дом

Для ввода силового кабеля в дом в процессе его строительства в фундаменте монтируют закладные – металлические или полиэтиленовые отрезки труб диаметром в 2-3 раза больше, чем прокладываемая линия. При прокладке новых линий в фундаменте при помощи буровой коронки и перфоратора сверлят отверстие, в которое вставляют стальную трубу, закрепляя ее при помощи монтажной пены.

Если кабелей несколько

Несколько кабелей, отличающихся по выполняемым функциям и напряжению, можно укладывать в одной траншее, соблюдая указанное в ПЭУ-7 расстояние.

Как затянуть в гофру или трубу

Для того чтобы затянуть кабель в трубу или гофру, его вставляют в нее и, медленно проталкивая, выводят с другого конца. Если провод отличается повышенной жесткостью, для его протягивания через трубу или гофру используют гибкий тросик или шнур.

Какой кабель можно использовать

Для подземной прокладки используют бронированные медные и алюминиевые одно,- и многопроволочные кабеля марок ВБбШв, ВВБГ, ПвБбШв, ПвКШп сечением от 6 до 10-15 мм. кв.

На заметку. Сечение применяемого провода рассчитывается с учетом максимальной мощности всех подключаемых к линии потребителей: электроприборов, освещения.

Допустимо также использование небронированных проводов с обязательной их укладкой в защитные футляры: полиэтиленовые или гофрированные трубы, железобетонные лотки.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.

2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Способы прокладки

Прокладка силового кабеля зависит от типа проводки и материала помещения. Открытый способ используется, если нет других вариантов, например, в деревянном доме, когда скрытую проводку сделать нельзя. Провода в этом случае укрепляются на стенах с помощью клипс или зажимов. Также можно выполнить проводку в стиле ретро из скрученного провода с креплением на изоляторы. Выполненная со знанием дела работа будет смотреться эффектно и современно. Хорошо смотрится также проводка по плинтусу, в котором оборудованы специальные каналы.

Скрытая проводка, при которой провода прячутся под штукатурку, является наиболее популярным способом и выполняется обычно в городских квартирах. При оборудовании в полу кабели укладываются в трубу и заливаются бетоном. Воздушный способ предполагает прокладку по опорам и мачтам. Для прокладки трассы под водой выбирают места, которые не подвержены размыванию. При обнаружении подводных препятствий делают траншеи или проходы.

Провода, которые должны пересечь ручьи и канавы, вводят в трубы и закапывают в землю. Иногда кабели ведут под водой без труб, в этом случае они должны быть с резиновой изоляцией и в свинцовой оболочке. Если необходимо пересечь реки с быстрым течением, то применяются кабели с двойной броней. На Севере, где вечная мерзлота, выкапывают траншеи в песочных или скальных грунтах. Если же таковых не имеется, применяется провод с алюминиевой изоляцией.

Бронированный кабель прокладка

После изучения особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно переходить непосредственно к монтажу.

Подготовка траншеи (бронированный кабель прокладка в земле)

Первым делом составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Затем схему переносят на территорию, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке одного провода – 0,2-0,3 м.

План обязательно сохраняют. По окончании работ можно сфотографировать расположение электросетей на участке.

Выкопав канаву на глубину прокладки кабеля связи в земле, удаляют куски металла, стекла, крупные камни, все, что может повредить проводку. Дно выравнивают, тщательно утрамбовывают, затем насыпают слой песка 5-10 см. Подойдет обычный карьерный песок, который предварительно просеивают.

Прокладка кабелей в лотках из бетона или железобетона усложняет процесс, но значительно упрощает ремонт. Прочная оболочка надежно прячет проводку от повреждений, влияния негативных факторов. Однако осуществляя все этапы своими руками, этот способ используют редко из-за его трудоемкости и значительного удорожания проекта.

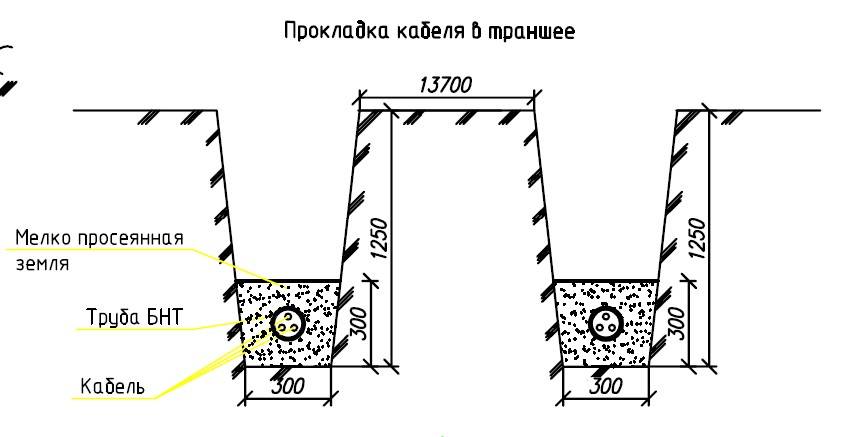

Прокладка кабеля в траншее

Укладка электрокабеля (бронированный кабель прокладка в земле)

Предварительно подготавливают и надевают футляры. Если они нужны только в 1-2-х местах, то можно их сделать из асбестоцементной трубы. Ее предварительно разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Монтаж на подготовленную песчаную подушку ведут не «в натяг», без перегибов. Обязательно должны быть небольшие волнообразные извивы провода.

Узнайте виды электропроводки для прокладки в земле.

Свободная укладка электропроводки позволит сохранить целостность при подвижках грунта или резкой смене погоды.

Мегомметром проверяют целостность силовой линии и отсутствие короткого замыкания. Чтобы после испытания снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд может оказаться большим. Поэтому обязательно пользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером или мультиметром. Обнаруженные повреждения следует устранить.

Если предусматривается применение трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно использовать ПНД трубы для сетей разного назначения. Если глубина промерзания превышает размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предусматривают, если напряжение выше 35 кВ. Также их можно применять для любых сетей, чтобы обеспечить максимальную сохранность.

Траншею равномерно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись расположена сверху. Проводят окончательную засыпку грунтом, оставляя небольшой горбик, выполняют контрольный замер мегомметром.

В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:

• проводник перед укладкой выдерживают при положительных температурах;
• его следует быстро уложить: при температуре до 10 градусов мороза – максимум за час, ниже 10 – за 40 минут, ниже 20 – полчаса.
• без подогрева возможна укладка до минус 5 градусов, а также проводки со специальной оболочкой.

Описание укладки

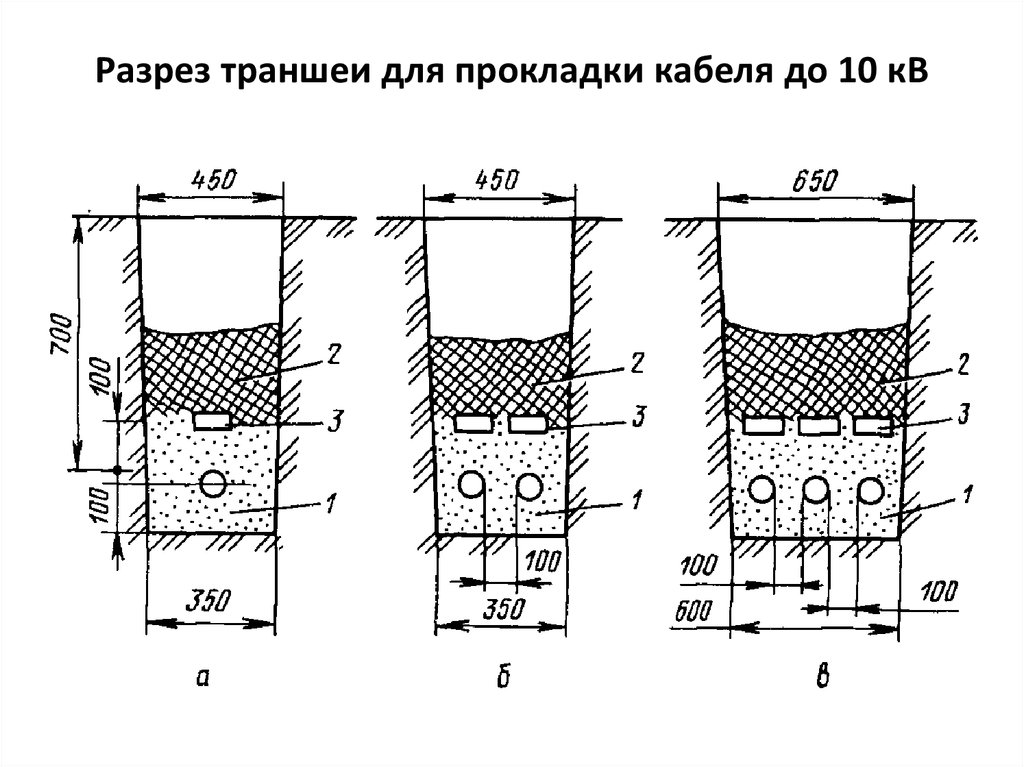

По намеченному пути роют траншею глубиной от 70 до 80 см. Ее ширина зависит от количества прокладываемых ниток. Если укладывается один кабель, та она составляет 20 см, если два и более, то между ними выдерживают дистанцию более 10 см. Когда траншея выкопана, проводят следующие работы:

Со дна и стенок удаляют камни, стекла, кирпич и другие твердые предметы. Они способны повредить изоляционный слой и вывести из строя всю линию.

Дно выравнивают и утрамбовывают, чтобы не было сильных перепадов.
На дно засыпают песчаный слой толщиной 10 см. Можно использовать недорогой карьерный, но предварительно его нужно просеять, чтобы удалить камни, стекла и другие предметы. Песок утаптывают, чтобы не было ям и горбов.
Осматривают силовой кабель для прокладки в земле, проверяют изоляцию. На него сразу же надевают футляры и подводят к местам повышенной нагрузки.
Провод кладут в траншею. Его не следует натягивать, укладку производят небольшими волнами. В нужных местах помещают футляры.
Чтобы устранить возможные повреждения при укладке, кабель обследуют. Оболочки проверяют мегаметром, чтобы найти повреждения. Если такой прибор отсутствует, то можно просто прозвонить провода на обрыв с помощью мультиметра. Кабель также следует проверить «на землю». Если он «землит», значит, где-то повреждена изоляция. Такие места нужно найти и устранить повреждения.
Необходимо зарисовать план прохождения трассы и отметить на нем расстояние от надежных объектов: углов домов, границ участков и т. п. Это необходимо для того, чтобы облегчить доступ к поврежденным участкам при ремонте кабеля.

Затем поверх кабеля насыпают слой песка толщиной около 10 см и утрамбовывают ногами.
Сверху засыпают слоем земли, из которой убрали камни и другие острые предметы

Толщина слоя должна составлять 15 см.
Производят укладку сигнальной ленты из яркого полимерного материала с надписью «Осторожно, кабель!». Это делают для того, чтобы уберечь провод от повреждений при строительных работах.
Траншею окончательно засыпают грунтом, делая засыпку несколько выше поверхности земли, так как почва со временем оседает.

Подписка на рассылку

В зимний период к прокладке кабельных сетей требуется специальный подход. Необходимо либо дождаться потепления или прогреть помещение, либо нагревать кабель и выполнять его прокладку поэтапно.

Прокладка кабелей в холодное время года без предварительного подогрева допускается только в тех случаях, когда температура воздуха в течение 24 ч до начала работ не снижалась, хотя бы временно, ниже:

• 0°С — для силовых бронированных и небронированных кабелей с бумажной изоляцией (вязкой, не стекающей и обедненно пропитанной) в свинцовой или алюминиевой оболочке;
• минус 7°С— для контрольных и силовых кабелей напряжением до 35 кВ с пластмассовой или резиновой изоляцией и оболочкой с волокнистыми материалами в защитном покрове, а также с броней из стальных лент или проволоки;
• минус 15°С— для контрольных и силовых кабелей напряжением до 10 кВ с поливинилхлоридной или резиновой изоляцией и оболочкой без волокнистых материалов в защитном покрове, а также с броней из профилированной стальной оцинкованной ленты;
• минус 20°С— для небронированных контрольных и силовых кабелей с полиэтиленовой изоляцией и оболочкой без волокнистых материалов в защитном покрове, а также с резиновой изоляцией в свинцовой оболочке.

Под воздействием низких температур на пластмассовой изоляции возникают деформации в местах разрыва или трещины. Многие производители допускает прокладку определенного вида кабеля с резиновой изоляцией в условиях -10 градусов, а если изоляция пластмассовая, то -20 градусов. Тем не менее, не стоит забывать от темплоемкости кабеля, когда под изоляцией и за ней температура существенно отличается, и прибегать к его прогреву.

Особенности прогрева кабеля

Прогрев кабеля может выполняться следующими способами:

• в обогреваемом помещении
• с помощью трансформатора
• в теплом передвижном вагончике

На продолжительность времени прогрева влияет температура в месте прокладки кабеля, его геометрические данные. Поэтому при прокладке кабели должны предварительно подогреваться и укладываться в следующие сроки:

• не более 1 ч от 0 до минус 10°С
• не более 40 мин от минус 10 до минус 20°С
• не более 30 мин от минус 20°С и ниже

Если нет возможности воспользоваться обогреваемым помещением, либо проложить кабель необходимо очень быстро, применяют метод прогрева кабеля током с применением трансформатора. Таким способом можно прогреть наружный слой кабеля до 40 градусов. Процедуру прогрева осуществляют прямо на месте укладки следующим образом: кусок кабеля, который уже проложен, присоединяется к трансформатору, при этом второй кусок помещают в специальную емкость и глушат. Возможен и обратный вариант, когда нагрузка осуществляется на кабель в бобине.

Удобным способом прогрева является передвижной вагончик. Он оборудован тепловыми пушками и имеет вид палатки с кабельной бобиной. С помощью мегомметра обязательно выполняют замеры сопротивления изоляции перед прогревом и после завершения монтажа.

Электролаборатория подойдет в том случае, если отсутствует необходимая аппаратура или нет опыта в зимней прокладке кабеля. Мастера такой лаборатории быстро и профессионально выполняют все замеры и заносят их в отчет. Так можно точно узнать, в каком состоянии находится линия.

Любой из методов прогрева предусматривает полную герметичную заделку кабельных концов, иначе в него может попасть конденсат. При осуществлении прогрева на месте устанавливают концевую муфту или же обеспечивают герметизацию области, расположенной между внутренним и внешним слоем изоляции.

Источник

3 Прокладка силовой линии – технология и особенности операции

Первый шаг – подготовка схемы укладки кабеля. На ней определяются расстояния, на которые траншея будет удалена от хозяйственных построек, дома, деревьев. На схеме сразу же ставятся отметки о местах, где планируется установка уличного освещения (фонарей, прожекторов). Затем производится разметка траншеи (строго по составленному плану). Ее выполняют при помощи шнура и колышков. По разметке роется канава для размещения кабеля. С ее дна удаляется весь мусор – куски металла, осколки стекла, крупные и острые камни, другие предметы, которые способны повредить силовую линию.

Дно траншеи утрамбовывается, засыпается слоем песка (10 см). Монтируются опоры освещения, если они предусмотрены в схеме. Выполняется укладка кабеля – вручную либо с помощью лебедки. Смонтированная силовая линия проверяется на наличие короткого замыкания омметром. С кабеля снимается заряд. Действовать следует аккуратно. Эта часть работ осуществляется исполнителем в резиновых перчатках и сапогах по следующей схеме: жилы соединяются с бронированной оболочкой, линия замыкается на почву. Кабель защищают пластиковой либо асбестоцементной трубой. Для этого ее нужно разрезать пополам, уложить провода в получившиеся части скорлупы и соединить последние в одну конструкцию скотчем.

Поверх уложенных проводов насыпается слой песка, разравнивается, трамбуется. Траншея засыпается на 15–20 см землей. Размещается сигнальная лента.

Сверху при необходимости устанавливается железобетонная плита (ряды кирпичей). Траншея засыпается землей. Грунт следует насыпать с горкой, которая осядет после 2–3 дождей и полностью сравняется с поверхностью почвы.

Прокладку кабеля в земле нежелательно выполнять на участках с повышенными нагрузками – под садово-парковыми дорожками, игровыми площадками для детей, дачными навесами, где стоит автомобиль. Нельзя защищать силовые линии гофрированными трубами, сделанными из обычного пластика. Они разрушаются в течение 1,5–2 лет. Разрешается применять только изделия, изготовленные из полиэтилена низкого давления (шланги ПНД).

При точном соблюдении требований ПУЭ подземный монтаж силового кабеля своими руками не вызывает затруднений, а эксплуатация обустроенной линии – ни малейших проблем.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ. В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу

Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
•  «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Какой кабель выбрать

При подготовке к подаче электропитания, приходится решать, какой кабель можно прокладывать в земле к частному дому или дачным постройкам. Здесь основными критериями выбора являются:

• Условия эксплуатации проводов.
• Величина нагрузки.
• Степень защиты кабеля от внешних воздействий.

В первую очередь, необходимо выбирать наиболее защищённые марки кабеля. Рекомендуется использовать провод типа ВБбШв (медный). Это бронированный силовой кабель с многопроводными жилами и двойной изоляцией. Защитная броня состоит из двух стальных полос, намотанных по спирали по всей длине провода.

Кроме него могут быть использованы:

• СБ, СБл, СКл (с бумажной изоляцией).
• ПвБбШп, ПвП, ПвПг (с изоляцией из сшитого полиэтилена).

Некоторые источники утверждают, что для подземной прокладки можно использовать практически любые марки проводов, если защитить их гофрированной трубой. Спорить с этим нет смысла, но необходимо учесть опасность повреждения гофры из-за подвижек грунта, проседания верхнего слоя или других нагрузок. Поэтому, лучше перестраховаться и использовать бронированные марки кабеля.

Бронированный кабель типа ВБбШв Источник pes-cable.ru
