Устройство ракетной печи и 3 преимущества

2 Виды реактивных отопительных установок – что нужно вам?

Самые простые ракеты делаются из практически любых жестяных емкостей. Портативную печку можно изготовить из ведра, банки, в которой хранилась краска, и так далее. Такие системы идеальны для пикника на природе, они часто используются на стройплощадках. Простые печи не подходят для обогрева помещений. Ими пользуются исключительно для приготовления пищи, подогрева воды. Ракету, сделанную из ведра, можно топить мелкой лучиной, сухими шишками и листвой, пучками веток. В такой печке продукты сгорания не успевают образовать древесный горючий газ. Они сразу уходят в дымоход.

Более сложные отопительные конструкции создаются из старого газового баллона или из металлической бочки и кирпича. Эти печи обязательно снабжаются стояком для повышения тяги и расположенным горизонтально дымоотводящим трактом. Существуют и ракеты полностью из кирпича. Они могут оснащаться сразу несколькими дымоходами и применяться для отопления больших помещений и нагрева пола. А при желании реально соорудить даже полноценную печь-лежанку.

Да, нет ничего грешного в том, чтобы сделать ракетную печь из баллона

Мы расскажем, как самостоятельно сделать все указанные типы реактивных устройств для отопления. А начнем наш мастер-класс с самого простого – с изготовления элементарной садово-походной печки из двух жестяных емкостей (ведер, банок). Кроме них нам понадобятся стальные хомуты сечением 10 см, уголки из металла, болгарка, труба для дымохода из нержавейки, ножницы для металла, щебенка. Схема работ будет следующей:

1. 1. Берем два ведра. Из емкости меньшего объема (диаметра) делаем крышку для нашей ракеты. Вырезаем в ведре отверстие. Оно необходимо для организации дымохода.
2. 2. В большем ведре вырезаем внизу еще одно отверстие. К нему мы подсоединим топку. Все операции выполняем ножницами по металлу, загибая образующиеся лепестки (куски жести) внутрь.
3. 3. Из трубы и уголков сооружаем прямоток. Вставляем его в ведро, а затем, используя хомут, соединяем с загнутыми лепестками.
4. 4. Засыпаем щебенкой пространство между прямотоком и корпусом отопительного устройства. Этот стройматериал станет играть роль аккумулятора тепла и одновременно теплоизолятора.
5. 5. Надеваем второе ведро на печку.
6. 6. Сгибаем из проволоки небольшую конфорку, на которую можно будет устанавливать посуду с водой и пищей.

Желательно покрасить портативную ракету любой краской с высоким уровнем жаростойкости. После высыхания можем использовать элементарную варочную печку

Обратите внимание! Розжиг ракеты осуществляется через патрубок, отходящий от прямотока

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

• Простая конструкция;
• Длительное сохранение тепла;
• Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Изготовление своими руками

Самодельная печь из отработанного газового баллона – доступный вариант дровяной печи, которая предусмотрена для эффективного обогрева помещений и экономного расхода топлива.

Чтобы сделать печь в домашних условиях, потребуется:

• Пустой корпус баллона – 2 шт.
• Металлическая труба для создания вертикального дымоходного канала (диаметр – 12 см).
• Профильная труба для изготовления топливника и загрузочной камеры (длина 100 см, сечение – 12×12 см).
• Отрезы металлических труб: короткий на 80 см (диаметр – 15 см) и длинный на 150 см (диаметр – 12 см).
• Стальной лист (толщина 3 мм).
• Металлические прутья.
• Утепляющий жаростойкий материал (перлит).
• Сварочное оборудование.
• Болгарка.
• Средства персональной защиты – очки и перчатки.

Чтобы обеспечить правильную сборку печи, рекомендуется подготовить рабочий чертёж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

1. Из профильной трубы отрезается три отрезка – два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой проделываются прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания воздушного канала.
3. Топливный отсек соединяется с трубой горячей сваркой.
4. Из арматуры изготавливается колосник, для топливной камеры и зольника – дверки.
5. Далее изготавливается вторичная камера для дожига пиролизных газов.
6. Внизу баллона проделывается отверстие под топливный отсек. С наружной стороны баллона фиксируется колено под трубу диаметром 12 см для дымохода.
7. Внизу трубы вырезается отверстие для очистки дымохода.
8. Сверху на трубу насаживается отрезок трубы диаметром 15 см и приваривается сваркой к баллону.
9. Свободное пространство между двумя трубами заполняется утеплителем, края закрываются сварным швом.
10. Во втором баллоне отрезается днище и заваривается отверстие под вентиль. Он будет использован для дожига пиролизных газов.
11. Оба баллона фиксируются друг с другом в специальный паз при помощи двух сварных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется шнуром из асбеста.

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

• профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
• труба профильного сечения 14 х 20 см, длина 0,4 м;
• металлический лист толщиной 2—3 мм на колосники;
• пруток O8—10 мм для ножек;
• обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

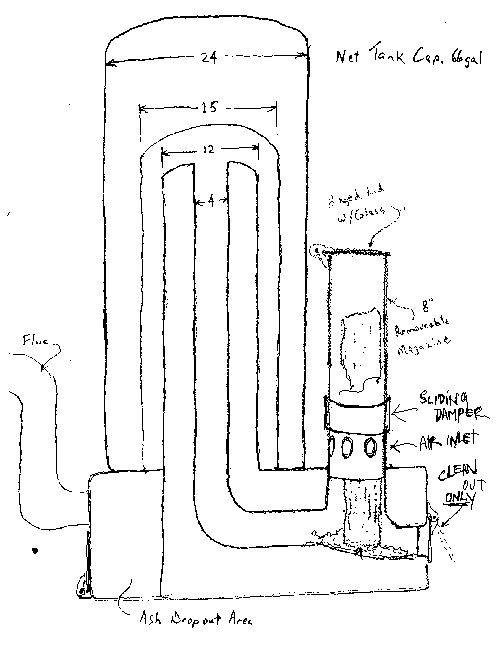

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

• трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
• квадратная профильная труба 150—200 мм в поперечнике;
• дымоходный отрезок трубы O10—15 см;
• сталь низкоуглеродистая (марка Ст20) листовая;
• плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
5. Засыпьте между стенками дожигателя и оболочки перлит.
6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

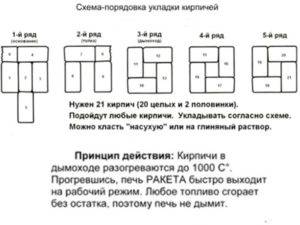

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда	Количество кирпичей, шт.	Описание кладки	Рисунок
1	62	Формирование основания печи	(нажмите для увеличения)
2	44	Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3	44	Повторение контура второго ряда
4	59	Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5	60	Возведение лежанки	(нажмите для увеличения)
6	17	Продолжение кладки дымового канала
7	18
8	14
9; 10	14	Формирование дымового канала	(нажмите для увеличения)
11	13
12	11	Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13	10	Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.	(нажмите для увеличения)
14; 15	5	Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен

На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Плюсы и минусы подобных отопительных агрегатов

Печь ракетного типа с лежанкой: тепло и уют в вашем доме

Несмотря на всю простоту своего устройства, печь реактивного горения имеет целый ряд преимуществ:

• Очень высокий КПД, который сопоставим с лучшими агрегатами, работающими на твердом топливе.
• Конструкция может разогреваться до 1000 градусов по Цельсию.
• Высокие показатели экономичности. В среднем печь-ракета из баллона расходует в три-четыре раза меньше дров в сравнении с обыкновенной буржуйкой.
• «Всеядность». Можно использовать для работы печи любые виды твердого топлива (шишки, хвою, стружку, а также различные растительные отходы).
• Для обеспечения бесперебойного отопительного процесса возможна дозагрузка топлива при работе устройства.
• Печь-ракета надежна и проста в устройстве.
• Экологичность. Ввиду полного прогорания топлива, дым, исходящий из ракетной конструкции, состоит из углекислого газа и водяного пара.
• Полное сгорание топлива. При работе данного агрегата, температура достигает таких пределов, что происходит возгорание сажи.

Схематическое изображение движения воздушного потока по печной системе

Большое разнообразие конструкций. Наряду со стационарной печью существует переносная или походная. Также ракетная печка может с успехом использоваться для дома или бани.

К недостаткам таких агрегатов относятся:

• При эксплуатации возникает риск того, что в помещение проникнет угарный газ.
• Такие конструкции не подходят для использования в больших домах, поскольку их мощности будет недостаточно для комплексного обогрева.
• При установке теплообменника водяного типа происходит спад тепловой мощности, что в результате нарушает нормальный рабочий режим.
• Непривлекательный внешний вид. Однако многие любители этно-стиля поспорят с данным утверждением, ведь для них такая печная конструкция является просто находкой.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

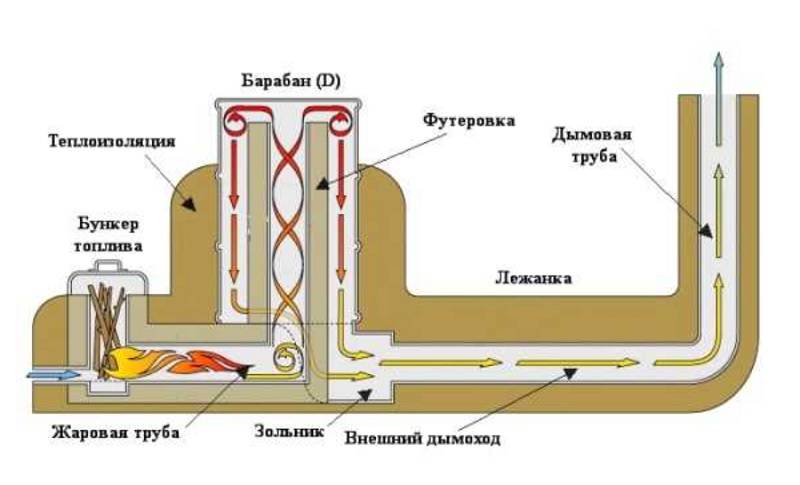

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.
