Самовсасывающий насос: система автономного водоснабжения

Основные виды

У насосов самовсасывающего типа в зависимости от конструкционных особенностей существует несколько основных разновидностей

Очень важно правильно выбрать насос для скважины

Насосы центробежного типа

Состоят из корпуса в форме улитки (он всегда должен быть заполнен водой) и двигателя с диском в виде крыльчатки (то есть, имеющим специальные гребные лопасти). Крыльчатка на больших оборотах создаёт разрежение в корпусе, которое и позволяет насосу втягивать жидкость.

Насосы вихревого типа

Устройства этого типа способны оперировать не только с жидкостью, но и с воздухом. Они не боятся сухого хода. Вместо крыльчатки такие насосы снабжены специальным колесом (импеллером), втягивающим в корпус воздух и смешивающим его с поступающей жидкостью. Излишки воздуха отводятся через отдельный клапан. Воздух также способствует возникновению разрежения и всасыванию жидкости.

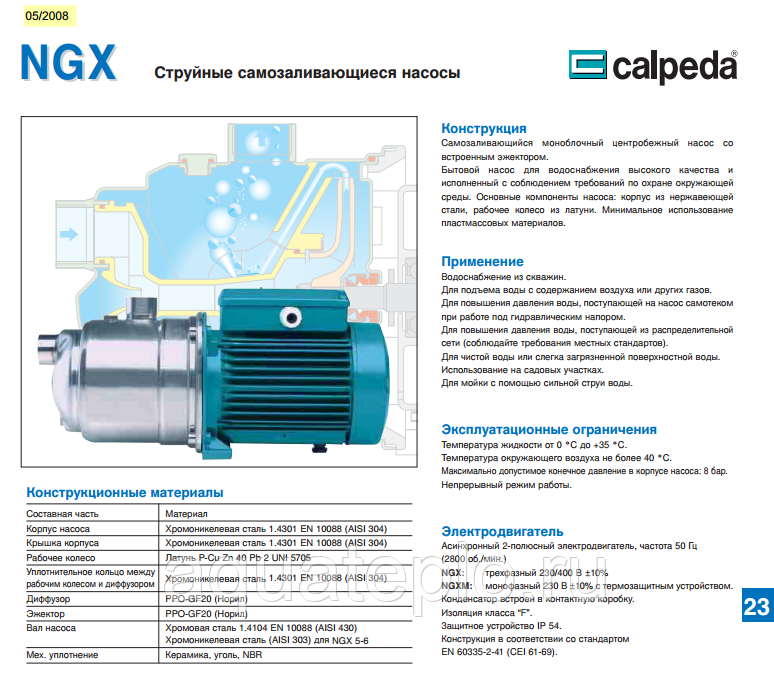

С эжектором

Агрегаты этого типа работают по тем же принципам, что и вихревые насосы. Однако эжектор позволяет делать забор с глубины от 15 до 30 метров, значительно увеличивая мощность устройства (стандарт составляет 8-10 метров). Такие насосы отличаются повышенной шумностью. Есть модели с выносными эжекторами, которые устанавливают за пределами жилого помещения, тем самым решая проблему с шумом.

Методы грунтования

Грунтование насоса может осуществляться с помощью внешних устройств, обеспечивающих загрузку, или с учетом конструкции, или с помощью самовсасывающего насоса. Ниже приведены некоторые внешние приспособления, обеспечивающие грунтование насоса:

1) Ручная заливка

При ручной заливке вода заливается на входе насоса вручную. При этом методе вода непосредственно заливается во впускной клапан насоса или с помощью другого оборудования, такого как воронка, и насос вручную загружается под действием силы тяжести. По завершении процесса заливки весь воздух выходит из выпускного клапана, и начинается нормальная работа насоса.

2) Грунтование с помощью вакуумного насоса

При этом методе заливки для заливки первичного центробежного насоса используется небольшой самовсасывающий насос, объемный насос или вакуумный насос. Всасывающая линия вакуумного насоса соединяется с напорной линией основного центробежного насоса. Вакуумный насос высасывает весь воздух из всасывающей трубы и первичного насоса.

3) Грунтование с помощью струйного насоса

Этот метод позволяет подавать воду с высоким напором через сопло. Благодаря конструкции форсунки давление струи вне форсунки меньше атмосферного, что позволяет забирать воду из раковины.

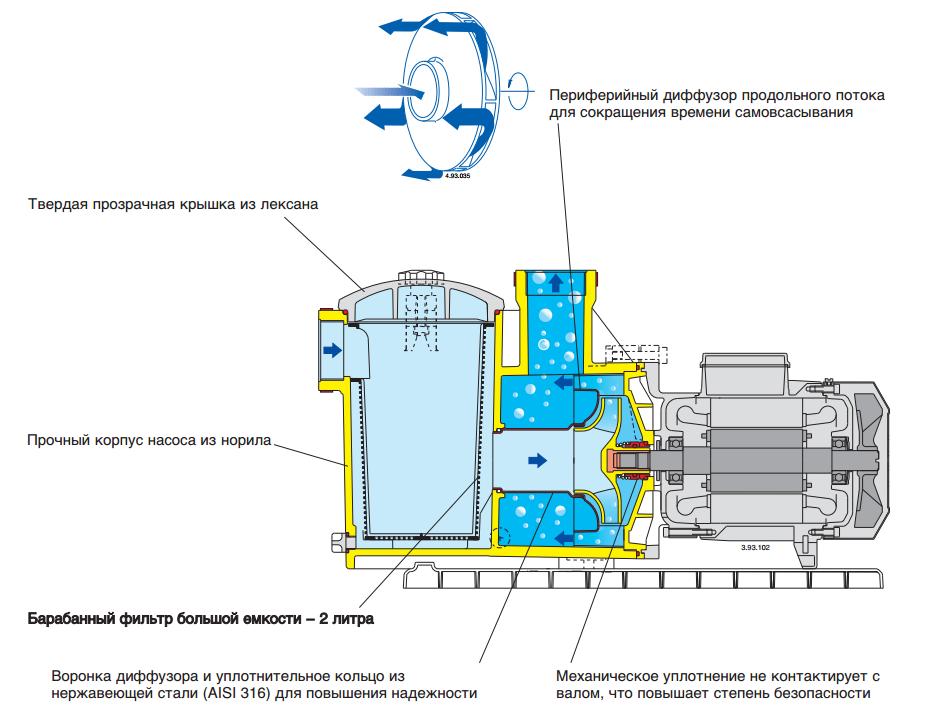

4) Грунтование с помощью сепаратора

При этом методе заливки камера для разделения воздуха и воды размещается на стороне выхода насоса, а изогнутая всасывающая трубка частично размещается на стороне входа насоса. Изогнутая часть всасывающей трубки постоянно удерживает часть воды в насосе. Воздух отделяется и выходит из выходного отверстия насоса. Но вода имеет больший вес, чем воздух, и она возвращается в сепарационную камеру.

Такая конструкция также характерна для некоторых самовсасывающих центробежных насосов. В случае самовсасывающего центробежного насоса с сепарационной камерой перекачиваемая среда и содержащиеся в ней пузырьки воздуха подаются в сепарационную камеру под действием бегунка. При этом воздух выходит через выходное отверстие насоса, а вода отступает и снова сопровождается бегунком.

• Первое — это снижение эффективности насоса.
• Для такого насоса необходима сепарационная камера, что увеличивает размер насоса.

Самовсасывающие насосы для воды: виды, принцип работы, рекомендации по эксплуатации

Насосы самовсасывающего типа – особый вид поверхностного оборудования, разработанный с целью увеличения рабочего ресурса. Их движущиеся части всегда охлаждены, уплотнители не повреждены, мотор действует безупречно. Однако из-за солидного ассортимента сложно бывает остановиться на подходящей модели. Согласны?

Все, что необходимо знать про самовсасывающие насосы для воды, вы найдете на нашем сайте. У нас подробно изложен принцип устройства и работы агрегатов этого типа, приведены различия в конструкции. Представленная нами информация поможет совершить взвешенную покупку.

Мы детально описали разные варианты самовсасывающих насосов, привели рекомендации по эксплуатации. Углубить познания помогут полезные фото и видео-приложения.

Различают самовсасывающие и нормально всасывающие устройства. Отличие кроется в конструкции, регулирующей процесс перезаливки в случае попадания в систему воздуха.

Принцип работы

Принцип действия вихревого насосного оборудования так же, как и в приборах центробежного типа, основан на использовании центробежного усилия, которое возникает при вращении рабочего колеса. Однако в отличие от центробежных аналогов вихревые насосы имеют свои особенности работы, которые состоят в следующем:

1. Во время вращения рабочего колеса насосного оборудования небольшой объём воды из всасывающего трубопровода попадает в пазы на рабочем колесе.
2. В результате она продвигается от периферии к центру агрегата, что не похоже на работу центробежного насоса.
3. После этого этот объём воды под влиянием центробежного усилия начинает продвигаться вдоль лопаток от центральной части к периферии.
4. В итоге вода получает ускорение и выбрасывается в выходное отверстие.
5. Здесь скоростная энергия воды переходит в энергию давления.
6. Под влиянием давления и всасывающего действия лопаток новый объём жидкости снова попадает на лопатки и происходит повторение цикла.

Их принцип работы немного отличается, поскольку насосы первого типа имеют:

Виды самовсасывающих насосных устройств

По видам это оборудование расходится на два направления: вихревые и центробежные, где последние пользуются большей популярностью. Также определенные модификации оснащаются встроенными или выносными эжекторами, остальные модели эжекторов не имеют. Невзирая на высокий процент схожести многих аппаратов самовсасывающего вида, процесс их эксплуатации, а также другие особенности часто отличаются.

Важно понимать, что такие насосы должны включаться при соблюдении определенного условия: корпус, имеющий вид улитки, должен быть полностью заполнен водой. Это связано с крыльчаткой, которая не может по-другому создавать давление

Хотя этот нюанс многие и называют недостатком, в остальном недостатков практически нет.

Методы использования

Насосы, работающие по центробежному принципу, могут использоваться для установки как на поверхности, так и непосредственно в воде. Производители выпускают модели обоих типов. Специалисты рекомендуют поверхностные модели для обеспечения временного (сезонного) водоснабжения. Они просты в обслуживании и монтаже.

А погружные агрегаты считаются идеальным оборудованием для автономной водопроводной системы (в том числе используются для работы в скважинах глубиной до 30 метров). Также они незаменимы для многочасового полива, осушения бассейна или затопленного подвального помещения.

Мембранные устройства

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

• мембрану;
• рабочую камеру;
• шток для соединения диафрагмы с валом привода;
• кривошипно — шатунный механизм;
• клапаны для защиты от поступления вещества назад;
• входной и выходной патрубок.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок. При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

• могут работать с любой средой;
• небольшой размер;
• тихая работа;
• отсутствие вибрации;
• простота и надежность конструкции;
• экономичность по энергопотреблению;
• поддержание высокой чистоты перекачиваемого вещества;
• невысокая цена;
• длительный срок службы;
• не требуют особого или частого ухода, им не нужна смазка;
• заменить испорченные детали сможет человек без специального образования;
• обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы имеют высокую герметичность.

Корпус

Он сделан в форме спирали с уменьшающимся радиусом, похожим на раковину улитки. Полость этого корпуса не остается одной и той же везде. Площадь проходного сечения увеличивается при приближении к напорному патрубку.

Там, где заканчивается спиральный корпус и начинается напорный патрубок, есть выступающий клин, называемый водорезом.

Он физически разделяет спиральный корпус и напорный патрубок и гарантирует, что жидкость будет покидать насос, а не просто крутиться по кругу в спиральном корпусе.

Расширяющаяся часть спирального корпуса очень важна, т. к. с помощью неё насос создает давление.

Вихревые импеллерные насосы

Для перекачивания чистой воды и газированных (пенящихся) жидкостей в быту и на производстве применяют вихревые насосы.

Схема устройства и принцип работы

Вихревой насос состоит из электродвигателя с вентилятором, вала, рабочего колеса (импеллера), деталей и крепежей корпуса. Схема устройства у каждой модели разная. По принципу действия прибор относится к динамическим – использует центробежную силу, но вода в рабочей камере движется к центру по спирали, образуется водяной вихрь.

Преимущества бытового использования

Главное преимущество насосов вихревых – простота конструкции, их легко установить и самостоятельно ремонтировать. При перекачивании воды они создают мощный напор

Еще одно важное достоинство этих агрегатов – они могут работать даже при наличии воздуха в трубопроводе, так как пригодны не только для жидкостей, но и газообразных сред

Характеристики, достоинства и недостатки насосной конструкции

В зависимости от типа выбранной модели ее характеристики могут быть различными, но, в целом, можно выделить такие средние показатели самовсасывающих насосов:

• температура внутри конструкции составляет около 35 градусов выше нуля;
• температуры воздуха за пределами конструкции не должна превышать эту же отметку;
• максимальное давление в системе – 6 бар;
• двигатель, используемый в конструкции – асинхронный;
• высота подъема магистрали – до 8 м.

Практически все детали конструкции создаются из нержавеющей стали, а уплотнительные соединения – из графита/керамики.

Ввиду некоторых своих характеристик самовсасывающие насосы пользуются немалой популярностью среди потребителей. К таким можно отнести:

• Приемлемую цену. В качестве материала, используемого для создания корпуса, вполне можно использовать дешевый металл вроде чугуна или конструкционной стали, ведь насос не погружается в воду. Соответственно, цена насоса существенно снижается.
• Простоту обслуживания и ремонта. Опять-таки, ввиду наземного расположения конструкцию насоса очень легко ремонтировать.
• Высокую мощность. В отличие от погружных насосов, имеющих мотор ограниченной мощности, самовсасывающий можно оборудовать очень мощным двигателем. Следственно, увеличивается не только сила напора воды, но и глубина погружения.
• Простоту монтажа.

Самовсасывающий насос прост в обслуживании

Погружное оборудование для водоснабжения дома

Лучший насос для воды для дома или дачи, где проживают подолгу, – погружной. Он хорошо подходит, если планируется монтаж системы водоснабжения от глубокой скважины (свыше 9-10 м). Все погружные модели снабжены автоматической защитой от «сухого хода».

Устанавливать погружной насос можно, если он не будет касаться дна, а высота водного слоя над ним будет не менее 1 м. Это необходимо по нескольким причинам. Во-первых, чтобы двигатель нормально охлаждался, должно быть достаточное количество воды. Во-вторых, уровень воды в скважине или колодце не стабилен. Он может изменяться в зависимости от сезона

Важно, чтобы при этом насос не оказался слишком близко к зеркалу воды, иначе могут возникнуть сложности с водоснабжением. Насос не должен достигать дна на 2-6 м, чтобы грязь и песчинки со дна не попадали во входной патрубок

Вал и подшипники

Какой бы вид колеса  не применялся, он закреплен на вращающемся валу. Вал должен быть закреплен в корпусе подшипниками одним из 2 способов:

1. Консольно
2. Симметрично

Консольное закрепление

При консольном укреплении вала, рабочее колесо закреплено на одном конце, а подшипники на другом.

Такая конструкция располагает всасывающее и напорное отверстие перпендикулярно друг другу, а всасывающее отверстие – прямо перед центром колеса.

Такие насосы называются насосы с торцевым всасыванием. Они широко распространены из-за своей дешевизны и простоты производства, но они имеют один недостаток, связанный с путём движения жидкости.

Во время работы насоса, создается зона с низким давлением во всасывающем отверстии.

Есть зона повышенного давления на выходе из колеса, из которого жидкость, получившая энергию, попадает в спиральный кожух.

Жидкость течет к задней пластине в открытых и полуоткрытых колесах, что полностью разрушает баланс  давлений. В результате возникает осевая сила или нагрузка – выталкивающая колесо к всасывающему отверстию.

Это можно компенсировать, устанавливая сильные подшипники или просверлив дырки в пластине колеса для выравнивания давлений. Но это не эффективные способы.

Симметричное крепление

Более действенное решение – расположение вала на подшипниках с двух сторон. Это называется симметричной конструкцией.

Поддержку вала улучшает не только расположения подшипников с двух сторон, но и возможность использовать симметрические закрытые колеса с двойным всасыванием.

Поскольку есть такие же зоны с высоким и низким давлением на обеих сторонах колеса, это успешно устраняет нагрузочные силы, благодаря балансу давлений. Так же эта конструкция имеет иное преимущество. Всасывающее и напорное отверстия расположены параллельно друг другу на противоположных сторонах насоса, и корпус разделён по оси.

Просто открутив болты и сняв крышку, обслуживающий техник может добраться до вращающейся части насоса внутри него без извлечения всего насоса из системы.

Благодаря раздельной осевой конструкции, насосы в симметричном расположении подшипников называют насосами с разборным корпусом.

Всё это, конечно же, очень весомые причины для того чтобы установить в своей шахте такой насос прямо сейчас. Но есть некоторые недостатки. Потому что обслуживающие операции и требования к уплотнению более сложные для насосов с разборным корпусом, чем для насосов с торцевым всасыванием. Они так же более дорогие.

Область применения

С учетом современного технологического прогресса вакуумные установки значительно усовершенствовались, нашли широкое применение в разных областях промышленности и в устройствах бытовых приборов. За счет специального винта небольшие габариты устройства позволяют быстро создавать высокую степень разрежения среды.

Вакуумные водяные насосы считаются экономными, имеют различные сферы применения:

• при изготовлении металлических изделий с плотной структурой без пор;
• в производстве текстиля, для быстрой сушки без превышения температурного режима;
• при расфасовке молочных продуктов, упаковывания мяса и рыбы;
• в оборудовании со специальными требованиями к сухой среде;
• для полноценной работы вакуумных присосок;
• в научных лабораториях различного направления;
• в фармацевтической области, медицине.

Принцип действия

Центробежные насосы –  одни из наиболее распространенных машин промышленности. По количеству они уступают только электрическим двигателям. Т.к. электрические двигатели используются для приведения в действие насосов, то, можно сказать, что львиная доля электроэнергии мира расходуется на транспортировку жидкости центробежными насосами.

Центробежные насосы получили своё название от способа, в котором жидкость передаётся энергии.

Насос передает кинетическую энергию жидкости. Кинетическая энергия подразумевает скорость жидкости. Скорость – это всего лишь половина уравнения.

Рис.1 – Центробежный насос

Жидкость входит в насос по центру колеса через всасывающее отверстие. Трение между частицами жидкости и рабочим колесом заставляет жидкость вращаться. Например, как трение между дорогой и резиной шины заставляет машину двигаться.

Рабочее колесо тянет частички жидкости, поэтому они вращаются при контакте с ними. Жидкость выталкивается наружу колеса с помощью центробежной силы – явление, которое выталкивает прочь любой объект из центра круга к его границам. Вот так жидкость получает кинетическую энергию от колеса.

Поэтому эти насосы называются центробежными.

Количество энергии, передаваемое жидкости зависит от трех факторов:

• плотности жидкости:
• частоты вращения рабочего колеса:
• диаметра рабочего колеса:

После рабочего колеса жидкость попадает в полость спирального корпуса, откуда попадает в напорный патрубок.

Давление. Насос также должен создавать избыточное давление, чтобы отвечать требованиям системы. Обычно это преодоление гравитации при подъёме жидкости из низшего уровня на высший, и сопротивление трения трубопроводов.

Проще говоря, давление – это возможность выполнить задание. А скорость жидкости – это то, как скоро оно будет выполнено.

Насосы должны превращать динамическое давление в статическое.

По мере прохождения жидкости по спиральному корпусу она замедляется, так как площадь прохода увеличивается, потому что производительность или количество жидкости, перекачиваемое за какое-то время, зависит от двух факторов: первое – это скорость жидкости, второе – размеры полости, через которую она продвигается.

Если поток постоянный, то увеличение проходного сечения ведёт к уменьшению скорости и росту давления. Достигая напорного патрубка, большая часть кинетической энергии превращается в давление.

Если скорость падает, то увеличивается давление.

Устройство и принцип работы

Механизм отличается простым устройством, что позволяет использовать при его изготовлении тугоплавкие сплавы, обладающие высокой прочностью и устойчивостью к агрессивной среде.

Особенности устройства:

• Основным рабочим элементом приспособления является колесо. Внешне деталь представляет собой массивный диск из стали, в конфигурации которого предусмотрены пазы. Они образуют лопатки (пластины), имеющие прямую направленность. Они расположены под углом или вдоль радиуса.
• Колесо размещено в корпусе цилиндрической формы. Особенностью механизма являются уменьшенные торцевые зазоры.
• В верхней части агрегата расположены всасывающий и напорный патрубки. Благодаря этой особенности при запуске аппарата происходит самовсасывание жидкости.
• Между отверстиями предусмотрена перемычка. При зазоре, составляющем 0,2 мм, она прижимается к основному элементу, при этом перекрывает несколько пластин. Позволяет отделить всасывающее пространство от напорной камеры.
• Отливной водоток размещен концентрично по отношению к центральной оси крутящего механизма, направлен от всасывающего до выходного патрубка.

Устройство вихревого насоса.

После всасывания вода перемещается внутри аппарата, затем выбрасывается под давлением из выходного отверстия. Циркуляция среды обеспечивается пластинами. Относительно основного элемента перемещение происходит по касательной оси. В процессе движения внутри корпуса жидкая структура испытывает воздействие центробежной силы, нарастающей в процессе вращения с главным элементом.

Однако в алгоритме схемы работы существуют особенности:

• В момент вращения основного элемента в пазы попадает небольшой объем жидкости.
• Вода перемещается от периферии к центральной части (это отличает механизм от центробежного аппарата).
• Затем жидкость движется вдоль пластин, направляясь от центра к периферии.
• Благодаря этому среда получает ускорение и выходит с высокой скоростью.

На каждой лопасти образуется вихрь, жидкость совершает внутри корпуса сложные перемещения при простом устройстве механизма, повышая производительность. Благодаря всасывающей способности пластин и созданному давлению в механизм попадает следующая порция воды, цикл повторяется. Это увеличивает напор и давление при небольших затратах энергии.

Особенности самовсасывающих агрегатов

Главная особенность самовсасывающей помпы или насосной станции – способность самостоятельно отводить воздух из трубопровода и всасывать воду. Если использовать нормальновсасывающий агрегат, то при появлении воздуха в системе ее приходится снова заполнять жидкостью.

По принципу действия различают следующие виды самовсасывающих насосов для воды:

• центробежные;
• объемные;
• вихревые;
• эжекторные.

По способу расположения относительно уровня перекачиваемой жидкости различают помпы самовсасывающие:

• поверхностные;
• погружные, их ремонт и эксплуатация сложнее.

По мощности насосы делятся на бытовые и промышленные. Первый тип помп использовать на производстве запрещено.

Области применения самовсасывающих приборов – водопровод, отопление и канализация частных домов, откачка воды, пожаротушение, понижение уровня грунтовых вод перед заливкой фундамента.

Рейтинг лучших самовсасывающих насосов

В рейтинг самовсасывающих насосов для воды включены модели от известных производителей оборудования. Они отобраны исключительно по рейтингу продаж и отзывам покупателей, это топ уходящего 2021 года. Рассмотрим их более подробно.

Calpeda MXHM 205/A

Надежная и долговечная продукция из Италии, с продуманной конструкцией и качественной сборкой, корпусом из нержавеющей стали, высоким уровнем защищенности от попадания пыли и влаги. Компактный, продуктивный и мощный, универсального назначения насос для использования в быту и промышленности.

Metabo P 9000 G

Модель разработана в Германии, собирается в Китае, но нареканий на стоимость, качество исходников и сборки не было ни у одного потребителя. Похвальные отзывы и у экспертов. Пригодится даже для оборудования системы полива из 5 дождевальных установок. Максимальный напор 51 м. Перекачивает за час до 9 тыс. л.

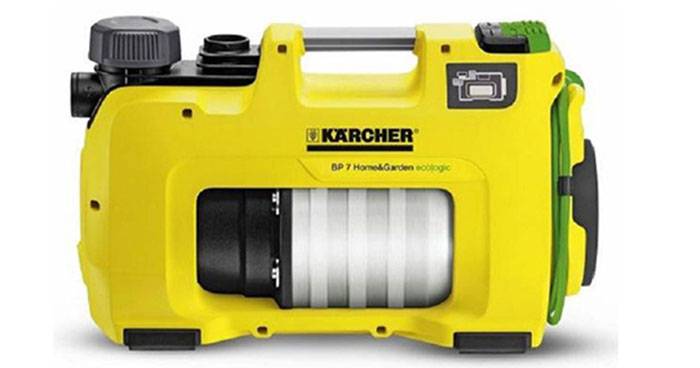

Karcher BP 7 HOME & GARDEN

Не из самых бюджетных товаров, но со временем эти расходы оправдаются низким потреблением электроэнергии и относительно высокой производительностью (6 тыс. л в час). В неоспоримых достоинствах – надежность и долговечность, фильтр, обратный клапан и защищённость от сухого хода. В недостатках – высокая стоимость.

Джилекс Джамбо 70/50 П 3701

Прекрасный, функциональный и недорогой агрегат российского производства. Надежный, с хорошими комплектующими, простой в эксплуатации и подключении. К недостаткам причисляют шум при работе, однако агрегат достает до глубины в 9 м, а встроенный инжектор позволяет доставать жидкость с большой глубины и при этом расходовать не слишком много электроэнергии.

Мембранные насосы

Такой вид насосов появился на рынке относительно недавно. Мембранные насосы используют для перекачивания жидкостей разной степени вязкости. Они способны работать с газообразной средой благодаря своим конструктивным особенностям. Встроенная мембрана или диафрагма обеспечивает поступление и обратное движение жидкости, что приводит к изменению объема камеры.

Диафрагмы приводятся в действие качающимся поршнем или плунжером через гидравлическую жидкость. Во время обратного движения поршня жидкость поступает в камеру насоса через открытый всасывающий клапан. Движение поршня или плунжера вперед активизирует диафрагму.

В мембранных моделях часто используют двушланговый насос. Это герметичный, выкачивающий насос с уплотнителем по диаметру со стороны гидравлического привода. Шланговые диафрагмы располагаются друг в друге. Жидкость поступает в насос по линейному пути. За счет герметичности диафрагм жидкость касается только шланги-диафрагмы и обратных клапанов.

Выделяют несколько преимуществ мембранных насосов:

• простая конструкция с минимальным количеством элементов;
• повышенная безопасность;
• изобилие материалов насосов;
• низкие расходы энергии;
• максимально контролируемый поток жидкости через насос;
• тихий режим работы без вибрации;
• компактные размеры;
• относительно невысокая стоимость;
• надежность и длительная эксплуатация;
• простота замены деталей;
• универсальность, поскольку могут использоваться в любой среде.

Назначение и эксплуатация самовсасывающих насосов

Приятная загородная жизнь может сопровождаться определенными трудностями, решать которые придется самостоятельно. Для этого удобным и необходимым видом домашнего оборудования могут стать самовсасывающие насосы для грязной воды, способные оказать помощь в устранении ряда проблем:

Откачка и отвод сточных вод.

• Выкачивание грязной воды из дренажных систем, котлованов, колодцев, затопленных подвалов.
• Снабжение участка водой в целях орошения и полива зеленых насаждений.

Полив огорода из недалеко расположенного природного водоема.

Очистка помещения при вытечке воды в случае аварийной ситуации.

Что учесть при установке и подключении насоса?

Подбирая насосную, станцию в расчет берутся:

1. Мощность. Имеется в виду количество затраченной энергии, которая сопоставима с высотой водяного столба. Принято считать, что один киловатт мощности способен поднять воду до отметки +10 метров. Если систему оснастить эжектором, высота водяного столба увеличится на 30%.
2. Производительность. Это объем воды, перекачиваемый за единицу времени. Обычно указывается количество кубометров в час. Данный показатель сопоставляется с расходом воды и дебитом скважины. При подбое оборудования за основу берется условие, что дебит больше производительности.

Рассчитывая требуемую производительность самососущей насосной станции, в расчет закладывается суммарное потребление всех подключенных точек. Предполагается, что они включены одновременно.

При этом необходимо, чтобы вода была поднята с отметки залегания водоносных пластов до горизонта, и передана от скважины к дому. Зная, на какой глубине залегает вода, не сложно подобрать мощность насоса. Дистанция, на которую жидкость передается по горизонтали, также указывается в технической документации.

Если требуется рассчитать производительность насоса для полива, нужно сложить площадь орошаемой поверхности. Суммируются квадратные метры, которые занимает огород, палисадники, клумбы, насаждения, цветники и т.д. Полученную площадь нужно умножить на норму потребления влаги. Этот показатель един для региона, и его можно посмотреть в интернете

Важно, чтобы производительность не была меньше

Самовсасывающие агрегаты

Многие, наверняка, помнят, что для запуска водяного насоса необходимо предварительно заполнить систему водой, иначе прибор не может втянуть себя жидкость и ее ток не начнется. Также из-за сухого хода возникает перегрузка и перегрев, что может привести к преждевременному выходу оборудования из строя.

Главное отличие самовсасывающего насоса в том, что он способен самостоятельно удалить воздух из труб, поэтому постоянный контроль ему не требуется, хотя для первого запуска также придется подлить воды.

Такие приборы используются для разных целей:

• Повышения давления в системе водоснабжения;
• Поднятия воды из колодца или скважины.

Самовсасывающий центробежный насос

Все самовсасывающие насосы по принципу делятся на следующие виды:

• Центробежные;
• Вихревые;
• Осевые;
• Струйные;
• Мембранные;
• Поршневые;
• Роторные.

Также есть разделение и по способу установки:

• Погружные – работают прямо в воде, опускаются на дно колодца, где толкают воду наверх. Преимущество такого оборудования в большей производительности – они способны поднимать воду на большую высоту. Недостаток – сложность обслуживания.
• Поверхностные – ставятся в сухом месте в колодце или в специально оборудованном помещении. Не могут поднять воду на высоту более 7-8 метров.

Пищевые насосы центробежные самовсасывающие с эжектором

По мощности, рабочему ресурсу и производительности насосы разделяются на бытовые и промышленные.

Самовсасывающие насосы используются не только для водопроводов. Применяют их в ливневых системах, для полива земель, канализации, дренажных систем и так далее.

Характеристики насосных станций

Теперь давайте подробнее разберем основные рабочие параметры насосного оборудования.

Прежде всего, стоит соотнести глубину подъема воды с возможностями выбираемого агрегата. При этом необходимо учитывать и горизонтальную длину трубопровода до насоса.

Как было сказано ранее, для поверхностных насосов этот параметр редко превышает 7 метров. Теоретически можно дойти до 10, но тогда потребуются такие мощности и ее потери, что такая вода станет, буквально, «золотой».

Предельная высота поднятия жидкости для насоса

Если глубина скважины намного больше, то придется использовать погружной или эжекторный насос. Первый опускается вниз, а второй так же монтируется на поверхности, но  в отличие от простого варианта оснащается дополнительным приспособлением – эжектором.

Принцип работы внешнего эжектора

Такой агрегат способен поднимать воду с глубины до 25 метров. Достигается эффект за счет того, что часть поднятой воды возвращается обратно вниз и под давлением через дополнительное сопло вводится в основной поток. В силу вступает закон Бернулли, и вода из недр устремляется вверх за счет скорости тока.

Недостаток таких агрегатов в повышенной шумности и сниженном КПД, так как часть поднятой жидкости передается обратно.

Стоит также обратить внимание и на прочие параметры:

Предельная температура рабочей среды;
Максимальное давление на выходе;
Объем перекачиваемой жидкости в литрах в час;
Допустимая степень загрязненности воды – важно при подборе садового насоса;

Эжектор — прибор для глубоких источников

Для выкачивания воды из скважин глубиной более 8 м подходят только мощные погружные агрегаты. Их недостатки — высокая цена, сложность обслуживания и ремонта, большое потребление электроэнергии. Дешевле и проще поставить поверхностный насос с эжектором (эжекторный, эжекционный).

Эжектор — устройство, передающее кинетическую энергию движущейся с большой скоростью струи жидкости перекачиваемой среде. Существует два типа этих приспособлений:

1. Погружной (выносной, внешний). Его устанавливают на дне колодца или скважины на всасывающей линии над обратным клапаном. Глубина всасывания — до 30 м.
2. Встроенный (внутренний). Устройство находится внутри помпы. Глубина всасывания увеличивается незначительно — до 9 м.

Для использования на садовом участке можно сделать эжектор своими руками.

https://www.youtube.com/watch?v=x4zICtMBRFY

Объемные самовсасывающие насосы для воды

Объемными называют насосы, перемещающие жидкости за счет изменения объема рабочей камеры.

В бытовых и промышленных системах чаще всего встречаются следующие их разновидности:

• Поршневые. Объем камеры меняется за счет движения поршня. Достоинства: высокий КПД, не зависят от напора воды, пригодны для использования в качестве дозировочных приспособлений.
• Винтовые (шнековые). За счет вращения спиралевидных деталей ротора внутри насоса поочередно открываются и закрываются отдельные части рабочей камеры.
• Водокольцевые (жидкостно-кольцевые). При вращении рабочего цилиндра под действием центробежной силы жидкость прижимается к стенкам камеры.
• Шестеренные. При вращении шестерен зубья, выходя из зацепления, создают вакуум. Жидкость стремится заполнить впадины. На противоположной стороне рабочей камеры зубья, снова сцепляясь, выталкивают перекачиваемую массу в нагнетательный патрубок.

Эжектор – прибор для глубоких источников

Для выкачивания воды из скважин глубиной более 8 м подходят только мощные погружные агрегаты. Их недостатки – высокая цена, сложность обслуживания и ремонта, большое потребление электроэнергии. Дешевле и проще поставить поверхностный насос с эжектором (эжекторный, эжекционный).

Эжектор – устройство, передающее кинетическую энергию движущейся с большой скоростью струи жидкости перекачиваемой среде. Существует два типа этих приспособлений:

• Погружной (выносной, внешний). Его устанавливают на дне колодца или скважины на всасывающей линии над обратным клапаном. Глубина всасывания – до 30 м.
• Встроенный (внутренний). Устройство находится внутри помпы. Глубина всасывания увеличивается незначительно – до 9 м.

Для использования на садовом участке можно сделать эжектор своими руками.
