Подключение духового шкафа к электросети

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Проводка

В старых домах (советское время), если проводка не менялась, то алюминиевая, сечением 1,5 мм², без заземляющего провода. По некоторым таблицам отчетов считается, что этого хватает на 4,4-5 кВт, но на практике для таких мощных устройств, как духовка, этого хватает на 3,5 кВт и не более. Придется сменить линию или выбрать устройство меньшей мощности (до 3,5 кВт и 16 А), иначе есть риск перегрева проводов, возгорания.

Часто правила нарушаются и, например, устройства мощностью 5 кВт «вешают» на алюминиевую леску 1,5 мм² и годами работают без негативных последствий, но это риск и нет гарантии от перегрева жил. Перед установкой встраиваемой духовки желательно изучить несколько вариантов таблиц соотношений мощностей и участков электропроводки. Подбирается среднее значение (в большинстве случаев его достаточно) или с запасом.

подключать духовку к сети необходимо с учетом правил электромонтажа:

  • мощность инженерных сетей суммируется, поэтому желательно выделить отдельную линию с розеткой для электропечи. Однако, если сечение проводников позволяет, допускается большее количество потребителей, но следует учитывать, что при перегрузке, коротком замыкании, пробое все устройства будут обесточены. И значения дифференциального тока отключения также разные для отдельных устройств, поэтому возможна некорректная работа защиты;
  • необходимо подбирать не только сечение жил, но и параметры розеток по амплитуде тока, иначе они перегреются, возникнет опасность возгорания.
  • переключатель дифференциала – УЗО, дифавтомат – крайне желательно. Но если заземления нет (двухпроводная разводка), то оно обязательно. Без защиты в случае отказа, нарушения изоляции пользователь рискует получить поражение электрическим током со смертельными последствиями, а при перенапряжении повышается риск выхода устройства из строя;

Монтаж варочной панели

Как правило, настольные индукционные плитки идут в комплекте с кабелем и вилкой для подключения в розетку, и пользователю не нужно приобретать их отдельно. Следует помнить, что во избежание перегрузок для варочной панели следует также проводить отдельную линию электросети. В противном случае одновременное включение двух и более мощных приборов приведет к отключению автомата в электрощите, который не выдержит повышенной нагрузки.

В среднем суммарная нагрузка плитки около 32 ампер, поэтому для ее надежного и безопасного использования требуется размещение отдельного автомата на 40А и кабель с сечением 6 мм.

При наличии уже соединенного с плиткой кабеля следует проверить его на правильность подключения. По общепринятой маркировке выводы обозначаются следующим образом:

  • L — фаза. L1, L2, L3 — фазные отводы при многофазовом подключении.
  • Pe — заземление.
  • N — нулевой вывод.

Существуют модели плит с несколькими подключаемыми фазовыми жилами. С однофазным подключением на 3 провода все понятно, с вариантами подключения нескольких фаз немного сложнее. Идеально, если разводка в доме выполнена с применением нескольких фазовых проводов. В таком случае подключение плиты проводится согласно рекомендациям производителя, без каких-либо изменений. К сожалению, такой вариант электроснабжения жилых домов — большая редкость, потому что более распространен стандартный однофазовый режим.

В случае однофазной сети подключение входящего в комплект кабеля с несколькими фазовыми жилами к однофазной розетке недопустимо, поскольку нагрузка на единственный проводник увеличивается суммарно в 2−3 раза (в зависимости от количества выводов на плите). Высока вероятность того, что провод не выдержит такой мощности.

Еще можно приобрести трехжильный кабель сечением такой толщины, которая выдержит нагрузку нескольких фаз на одном проводе, но это не самый удачный вариант.

https://youtube.com/watch?v=gZhAjE8tk2k

Разновидности духовых шкафов

По расположению их делят на встраиваемые и отдельно стоящие. Для установки первых понадобится специальная ниша.

В зависимости от типа нагрева печи бывают газовые и электрические. Газовые отличаются более низкой стоимостью. К минусам этих моделей относят неравномерное поступление тепла, из-за которого пища может подгореть, и возможность утечки газа. Хотя сейчас многие модели оборудуют газовым контролем, предупреждающим аварийную ситуацию. Электрический шкаф оснащен несколькими режимами нагрева и выпекания, двойной защитой от перегрева и возгорания. Его недостаток — высокая стоимость, а также проблематичное использование в домах, где случаются перебои в электропитании.

По способу монтажа печи подразделяют на зависимые и независимые. Первые идут в сочетании с варочной поверхностью, их устанавливают парой в кухонном гарнитуре, они имеют общий выключатель. Вторые автономны, их расположение не зависит от варочной панели. Такие печи монтируют в любом месте, где удобно пользователю. Они оснащены отдельной панелью управления.

Также духовые печи различаются по габаритам (вместительные, средние, компактные, мини-духовки), способу очистки камеры (гидролизный, каталитический, пиролитический) и количеству таких дополнительных функций, как гриль, вертел, таймер, обдув стенок холодным воздухом и др.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

  • Можно, главное чтобы при этом соблюдались 3 условия:
  • духовка должна быть мощностью не более 3,5 кВт;
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Безопасность эксплуатации

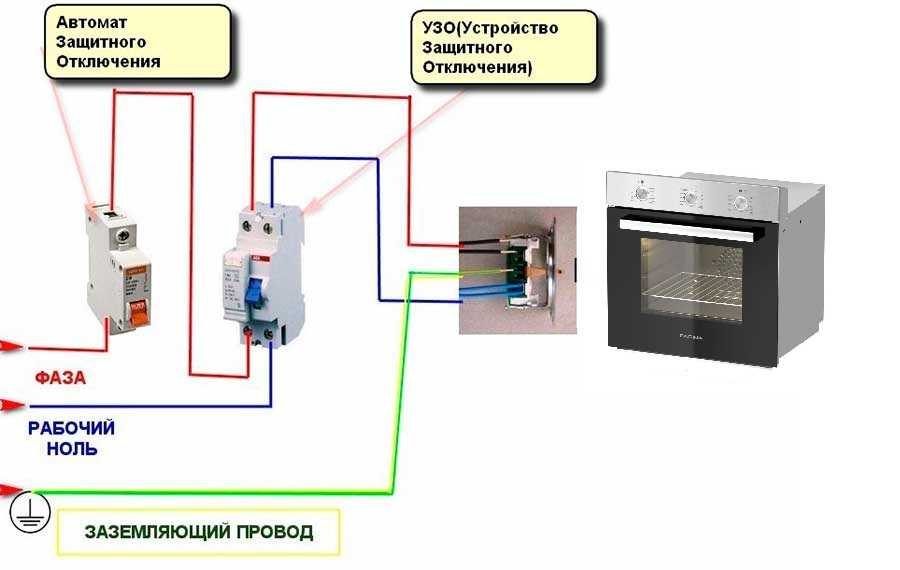

Подключение УЗО для духовки Для безопасной эксплуатации духовки, которую удалось встроить в кухонную мебель или расположить отдельно, потребуется защитить пользователя от случайного попадания на ее корпус опасного потенциала. Для этого в коммутирующих изделиях предусмотрена специальная клемма, имеющая электрическое соединение с системой защитного заземления.

Некоторые специалисты советуют включать в цепь питания устройство защитного отключения, срабатывающее от малейших токов утечки. Вариант защиты с УЗО имеет смысл применять в тех случаях, когда в квартиру заводится двухжильный кабель питания, то есть надежное и полноценное заземление в ней отсутствует.

Мощность электрического духового шкафа и варочной панели

Первое и самое важное, что нужно узнать для грамотного производства данных работ – это мощность подключаемых приборов. Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок

Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт)

Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт).

Максимальная мощность электроприборов всегда указана на самом устройстве, на его упаковке и в инструкции по эксплуатации. Так для духового шкафа, в зависимости от его типа, модели и наличии дополнительных функций максимальная мощность варьируется от 2,5 кВт до 4 кВт, для варочной панели это значение может принимать от 6 кВт до 9 кВт.

Подсоединение проводов

Все манипуляции при подсоединении проводов, установке автоматики, розеток, проводки производят при отключенном автоматическом выключателе (в распредщитке его надо отщелкнуть в положение выкл.).

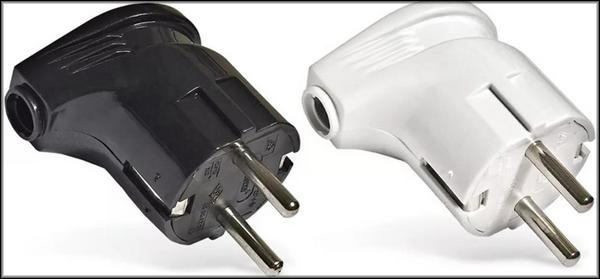

Пример создания питающего шнура. Если есть розетка и электрическая духовка имеет мощность до 3.5 кВт (может обозначаться в маркировке Р=3.5 kW), то достаточно купить отрезок ПВС 3×2.5 и разборную вилку для него для 16 А. Длину можно подбирать под потребности, главное, чтобы не было натяжений.

В вилке желтый (желто-зеленый) провод идет к разъему «земля», коричневый (фаза) и синий (ноль) подключаются к остальным. При этом для бытовых приборов полярность не имеет значения, но ее надо учитывать при подключении проводки к распредщитку, автоматике (L — фаза, N — рабочий ноль). «Земля» (PE) всегда должна соответствовать своему месту в вилке и в клеммах.

Кабель

Если при покупке духовки в комплекте есть шнур с вилкой, то он уже предназначен для питания бытового прибора. Но зачастую силового кабеля нет, и это стандартная ситуация, поскольку используются разные варианты подключения и кабель, который будет входить в комплект, может не понадобиться.

Выбор кабеля:

  • для сидячей проводки от панели приборов (открытой или в воротах) до розетки или розетки – монолитный кабель ВВГнг (NYMng);
  • печь можно транспортировать, то есть могут понадобиться подвижные отрезки шнура питания (от розетки или от проводки). Для таких участков требуется многополюсный кабель. Хотя он монолитный, он также может быть использован: обычно он медный, имеет некоторую степень гибкости и менее подвержен разрушению, чем алюминий. Здесь пользователь должен оценить частоту подвижности электрической духовки. ПВС подходит на роль плетеной проволоки.

Пошаговая инструкция по монтажу

Мы выяснили, какой нужен кабель, розетка и автомат. Осталось рассмотреть процесс монтажа розетки на стену. Это вопрос, который представляет наибольшую практическую задачу, поскольку здесь важна эстетическая составляющая. Провода нужно спрятать в стену, розетки установить прочно и максимально аккуратно.

Существует 2 варианта установки:

Наружная розетка (корпус находится снаружи, выступает от стены)

Внутренняя розетка (все элементы и соединения находятся в нише стены, выступает лишь небольшая часть)

Они отличаются принципом размещения и крепления. Если работы ведутся во время первоначальной постройки дома, то удобнее использовать розетки внутреннего типа. Они устанавливаются в гнездо, предварительно вырезанное в стене буром с алмазной коронкой.

Внутренняя розетка

Порядок действий:

  1. Производится разметка плоскости стены. Изготавливается штроба, в которой укладывается кабель нужного сечения.
  2. В заранее определенных точках делаются гнезда для розеток. Для этого используют специальные коронки, но можно аккуратно высверлить контур гнезда и вынуть среднюю часть.
  3. Внутрь гнезда на шпаклевку или клей устанавливают металлический или пластиковый подрозетник. Пластиковые модели обычно крепятся шурупами, что не всегда удобно — надо делать гнезда под дюбели. При установке свободный конец кабеля надо вывести внутрь подрозетника.
  4. Зачистить кабель и присоединить жилы к соответствующим клеммам розетки. Для этого ее надо разобрать, отвинтив 1 (реже 2) винта на лицевой части корпуса.
  5. Установить розетку в гнездо и зафиксировать ее с помощью распорок. Они регулируются винтами, расположенными по бокам.
  6. Установить корпус, присоединить второй конец кабеля к соответствующим контактам в электрощитке.

Наружная розетка

Монтаж розеток наружного типа проще:

  1. Розетку разбирают, отсоединяя нижнюю металлическую пластину (суппорт).
  2. Суппорт прикладывают к стене рядом с концом провода, выходящим из штробы. Отмечают центры крепежных отверстий (не путать их с резьбовыми отверстиями для сборки розетки).
  3. Делают в стене гнезда с помощью перфоратора или дрели. Устанавливают дюбели, прикрепляют суппорт.
  4. К суппорту привинчивают внутреннюю часть розетки. К соответствующим клеммам подключают провода, предварительно зачистив их концы на нужную величину.
  5. Устанавливают внешнюю часть — корпус.

Монтаж розеток наружного типа проще, так как для него не требуется делать гнездо в стене. При необходимости, такие точки питания легко передвинуть в любое другое место. Иногда их даже располагают не на стене, а на кухонной мебели.

Подключение духовки к розетке — процедура, требующая не столько практических навыков, сколько теоретических знаний, умения подобрать кабель и автомат. Если все работы выполнены правильно, проблем с эксплуатацией духовки не возникнет.

Однако, допущенные ошибки могут стать причиной выхода прибора из строя, поражения людей электротоком или возгорания проводки. Поэтому, если навыков и уверенности в своих силах нет, лучше пригласить специалистов и доверить решение вопроса с подключением духового шкафа им.

Кабель

Если при покупке духового шкафа в комплекте есть кабель с вилкой, то он уже рассчитан на мощность прибора. Но часто шнура питания нет, и такая ситуация стандартная, так как применяются разные варианты подключения и кабель, который будет в комплекте, может оказаться ненужным.

Выбор кабеля:

  • для малоподвижной проводки от щитка (открытой или в штробе) до розеточного отверстия или вывода — монолитный кабель ВВГнг (NYMнг);
  • духовой шкаф может переноситься, то есть могут быть затребованы подвижные сегменты питающего шнура (от розетки или проводки). Для таких участков нужен кабель многожильный. Хотя монолитный тоже можно использовать: он обычно медный, имеет определенную степень гибкости и меньше склонный к переломам, в отличие от алюминиевого. Тут пользователь должен оценить частоту подвижности электродуховки. На роль многожильного провода подойдет ПВС.

Защита слабого звена электроцепи

Каждая отдельная линия должна иметь свой автоматический выключатель

Кроме сечения при выборе подходящей кабельной продукции обращают внимание на реальные условия эксплуатации. Нормированные значения приведены для нагрева до температуры не выше +60°C. При монтаже линии на участке возле загородного дома необходимо предусмотреть защиту от влажности, других неблагоприятных внешних воздействий

При монтаже линии на участке возле загородного дома необходимо предусмотреть защиту от влажности, других неблагоприятных внешних воздействий.

Внимательно проверяют все части электрической сети. Базовое правило – надежная защита с учетом показателей участка с худшими параметрами. Следует учитывать, что медь рассчитана при одинаковом сечении на большие нагрузки по сравнению с алюминием. Определенное значение имеет чистота металла. По мере увеличения примесей ухудшается проводимость, увеличиваются потери на бесполезный и опасный нагрев.

Устройство внутриквартирной разводки

В таких объектах недвижимости для создания качественной системы электропитания применяют следующие типовые решения:

  • вводный автомат нужно поставить до счетчика;
  • за прибором контроля монтируют общее устройство защитного отключения (УЗО);
  • далее оснащают автоматическими выключателями (АВ) отдельные линии.

УЗО предотвращает аварии, которые провоцируют токи утечки. В некоторых ситуациях препятствует поражению электрическим током. Однако комплексные защитные мероприятия выполняют с помощью автоматических выключателей. Обязательно применяют эффективное заземление.

Номиналы автоматов для кухонной проводки

Как правило, на кухне удобно ставить несколько групп для равномерного распределения нагрузок. Особенно внимательно рекомендуется подбирать распределение мощных потребителей:

  • варочные панели;
  • духовые шкафы;
  • котлы отопления, бойлеры, проточные нагреватели;
  • электрические конвекторы, тепловые пушки;
  • кондиционеры.

Установка духового шкафа в кухонный гарнитур: варианты и особенности

Если духовку планируется установить в нише кухонного гарнитура выше либо на уровне пояса, то вырез следует заранее подогнать под величины прибора. Края покрывают защитной лентой, а после того как будет установлена мебель в вырез вставляют духовой шкаф.

Многие встраивают духовку в пенал, колонну, а варочную панель ставят отдельно на столешнице. Духовой шкаф можно расположить под микроволновкой или над нею, либо над ящиками. Пользоваться им станет удобнее, чтобы наблюдать за приготовлением пищи не надо наклоняться

Важно и то, что дети не смогут дотянуться до панели управления

Электрическую духовку ставят и в одной из тумб гарнитура, но тогда она будет располагаться на небольшом возвышении. При выборе данного варианта следует на стадии проекта подобрать конструкцию и материал. Он должен выдерживать вес прибора и быть устойчивым к высоким температурам. Надо учитывать высоту духового шкафа, чтобы хозяйка смогла без проблем им пользоваться. Нечасто, но встречается угловое расположение этого кухонного прибора.

Преимущества встраиваемой бытовой техники

Встроенные духовые шкафы любых марок Сименс, Бош, Electrolux серии Рlatinum (Платинум), Ханс и других классифицируются по способу нагрева на два типа.

Электрические

Розетка для духового шкафа и варочной поверхности

Варочная плита и духовка – это приборы, потребляющие много энергии: от 2.5 до 10 кВт. Согласно правилам безопасности, для духового шкафа требуется провести отдельную линию, начиная от щитка. Духовку маленькой мощностью до 3.5 кВт можно включать в обычную розетку на 16 А, для нее подходит кабель на 220 В. Если мощность варочных панелей от 3.6 до 7 кВт, им нужна отдельная линия и силовая розетка на 32 А. Встроенной духовке, работающей от напряжения 3.5 кВт – трехфазная розетка на 20 А. Она обеспечивает заземление, в ней имеется более трех штырей.

Если шкаф предстоит встроить, и он будет связан с панелью, специальную розетку не ставят. Здесь выводят общую силовую линию. Для независимых устройств потребуется 2 розетки. У них отдельные кабели, а на щитке автономные точки монтажа. Для установки розетки нужна накладная коробка.

Не стоит приобретать дешевые комплектующие, они могут:

  • плохо установиться;
  • замкнуть;
  • оплавиться.

В евророзетке внутренности сделаны из керамики, они выдерживают высокие продолжительные нагрузки. Наружный монтаж используют в деревянных домах с открытой проводкой. Внутренние розетки делают в блочных, кирпичных и газобетонных стенах.

Основное требование к размещению розетки – она не должна ставиться прямо за духовым шкафом. Ее устанавливают над полом на расстоянии не ниже 30 см, справа, слева или выше самой техники.

При подключении к электричеству важно соблюдать правильный порядок подсоединения проводов

Подключение к электросети

Важно не только знать, как поставить духовой шкаф, но обязательно уметь подключать его к электрической сети. При отсутствии знаний выполнять эту работу самостоятельно не стоит

Подключение мощного бытового оборудования к старой электропроводке недопустимо. Это ведет к:

  • перегоранию проводов;
  • короткому замыканию;
  • пожару.

Старую электропроводку меняют на новую. На нее ставят автомат, он отвечает за пожарную и электрическую безопасность пользования приборами. Его главная задача предупреждать перегрев проводов. Каждый кабель рассчитан на определенную силу тока. Прохождение тока большого значения приводит к его перегреву, оплавлению проводки и возникновению короткого замыкания. При превышении допустимых значений автомат выполняет отключение подачи тока. Это устройство подбирают с учетом энергоемкости электроприбора и вида сети: однофазная или трехфазная.

При подключении духового шкафа к 3-х фазной сети, под 5-контактную колодку ставят продолговатую модель бокса. Ее крепят на поверхности стены либо вместе с самим кабелем утапливают в стену. При подключении провод, зачищенный от изоляции, вставляют под металлические пластины. С помощью отвертки затягивают контакт прижимными болтами. Для надежности контакта делают это прилагая усилия. Жилы провода подсоединяют в строгом соответствии с маркировкой. Фазный провод с духового шкафа – напротив фазного со щитка, «земля» – заземляющего, нейтральный – напротив нуля.

Фазы должны соответствовать маркировке

Выбор типа и диаметра сечения кабеля исходя из мощности приборов

Рассчитать, какое сечение для духового шкафа нужно, говоря о проводе, необходимо если есть обе линии или надо тянуть от щитка электрический кабель. Для правильного выбора кабеля стоит учесть, что для электрической проводки в квартире в соответствии с ПУЭ используют медный трехжильный кабель, который покрыт негорючей изоляцией. Алюминиевый кабель в электропроводке дома сегодня встречается редко и только в старых домах. В современных квартирах его не используют, так как он имеет много недостатков в сравнении с медным проводом.

Согласно нормам прокладки, в квартирах используют следующие виды кабеля:

  • для монтажа основных проводов и линий проводки к розеткам для духовых шкафов используется ВВГ-3 сечением 4 мм2 (ВВГ 3*4) или сечением 2.5 мм2 (ВВГ 3*2.5);
  • для силовых линий от распределительного щитка для запитывания мощного оборудования применяют ВВГ-3 с сечением 6 мм2 (ВВГ 3*6).

Разрешено использовать электрический кабель NYM. Какое сечение провода на духовку нужно определяют по совокупной максимальной мощности подключаемого духового шкафа. Сечение электропроводки должно выдержать номинальную нагрузку, которая ограничена защитным автоматом в распределительном щитке.

Выясняя, какой автомат ставить на духовку, следует понимать, что это зависит от значения всей нагрузки, которая на него поступает. К этому показателю прибавляют еще примерно 10%.


Таблица мощности кабеля и автоматов

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Уважаемые специалисты. Встал вопрос о сборке щитка, в том числе проводки на кухне. В щиток заведены 3 кабеля из кухни, запитаны на 1-ый кабель ( сечение не уточнено) – 8 точечных светильников, люстра 3 рожковая, 2 светильника на балконе и 2 выключателя, установлен автомат 16А, на 2-й кабель ВВГ п 3*4 – варочная поверхность, автомат не подключен, на 3-й кабель ВВГ п 3*2,5 – 5 розеток над кухонной поверхностью, 2 розетки возле пола – на духовой шкаф и водонагреватель (мощность водонагревателя 1200 w), автомат не подключен. Прочитали, что на варочную поверхность должен быть кабель 3*6 , у нас проложен 3*4. А могут ли варочные поверхности отличаться по мощности, чтобы можно было подобрать поверхность под кабель сечением 3*4? Или же надо обязательно переделывать на 3*6? Посоветуйте, достаточно ли автомата 16А на 1-ый кабель? Какого номинала автоматы поставить на кабели 2-й и3-й? Надо ли ставить УЗО перед автоматом, на котором варочная поверхность и каким номиналом? Правильно ли понимаю, что УЗО обязательно должно быть перед автоматом, который будет подключен к кабелю, на котором розетки, в том числе на духовой шкаф и водонагреватель? Какой номинал должен быть у этого УЗО? Изложено сумбурно, но так у нас разведена электрика на кухне. Спасибо за помощь. Алла.

1 кабель оставить как есть. 2 кабель надо 3х6, дифавтомат на 32 А. На 3 кабель духовку и водонагреватель вместе нельзя. На вашем месте я бы бросил на варочную панель кабель 3х6. А кабель 3х4 оставил для духовки и поставил дифавтомат на 25 А. Но это моё мнение.

Здравствуйте! Если мощность варочной панели более 7квт,то кабель слабоват.Как вариант не включать все камфорки.На освещение ставят автоматы 6А.;на группы розеток -16А.Если возможно разделите розетки на духовой шкаф и водонагреватель.На последний поставьте диффавтомат на 16А.И на ванную комнату розетки тоже диффавтомат,обязательно..На варочную панель-32А.Рекомендую автоматы фирмы Legrant.

Василий , спасибо за ответ. Варочная поверхность 6,6 квт, можно ли на такую мощность оставить кабель 3*4 ? Электрик предложил установить на варочную поверхность с кабелем 3*4 автомат С32 и УЗО 32А*30мА. Это приемлимо? Спасибо.

Полностью согласен со Станиславом. Немного добавлю. Если Вы дополнительно проложите кабель 3 на 6 ( а это сделать нужно), то у Вас в щитке будут 4 кабеля. 3 на 4 пускаем на духовку с водонагревателем. А на розетки фартука создаем отдельную группу с автоматом на 16 ампер и запитываем через освободившийся кабель 3 на 2,5. С УЗО не заморачивайтесь. Для экономии пространства купите дифавтоматы, которые объединяют в себе и автоматы от перегрузки и короткого замыкания и УЗО от токов утечки.

1ый кабель скорее всего сечением 1,5 кв.мм. – поставьте автомат на 10А 2ой кабель держит 5кВт – если включить одновременно все конфорки – будет маловато, лучше поменять кабель! 3ий кабель 3х2,5 – автомат 16А, здесь запитано слишком много электроприборов – чайник 2кВт + водогрей 1,2 кВт + духовка 3 кВт (условно) + микроволновка 1кВт = 7,2 кВт только при грубом подсчете! нельзя будет включать одновременно! автомат будет выключаться! следует запитать отдельно водонагреватель и отдельно духовой шкаф.

1-й кабель оставить как есть,АВ 16А на освещение хватит,6 А будет мало. 2 кабель надо 3х6 ,3х4 маловато , Кстати УЗО и на освещение ставят.для духовки отдельное УЗО номиналом на 25А, УЗО на водонагреватель 25А, а на варочную поверхность 32А. И на розетки по пуэ ставят АВ номиналом 25А .

Еще один! Где-ж вы всё это в пуэ вычитываете.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
