Согласование проекта и подготовительные мероприятия
План электрической сети составляют так:
- Рассчитывают мощность, количество потребителей, требуемое сечение проводов.
- Проектируют заземление.
- Составляют схему разводки. Указывают места расположения силового оборудования.
- Рассчитывают смету.
Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

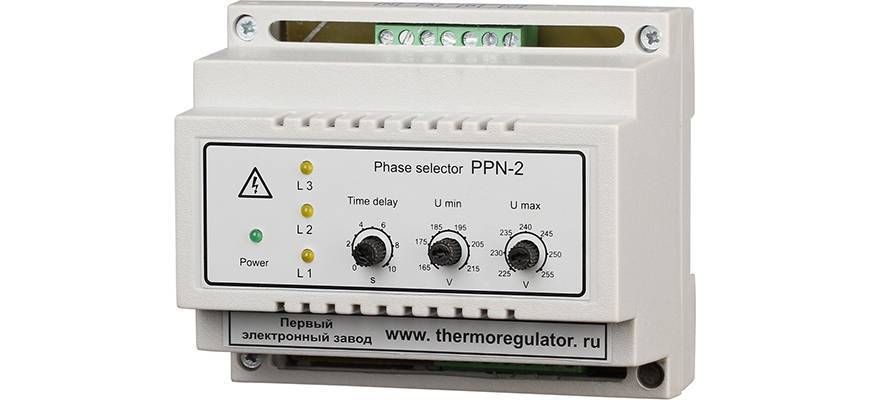

Выбор фаз
Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:
- трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
- однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.
Выбор нужной фазы очень важен, потому что это основное питание для сети.
Расчет мощности
Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.
Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.
Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.
Кабели и комплектующие
Для выбора сечения провода с учетом мощности используют таблицу.
Мощность, кВт | Ток, А | Сечение провода, мм2 | ||||||||||
1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | ||
0,5 | 2,3 | 100 м | 165 м | 265 м | 395 м | |||||||
1 | 4,6 | 30 м | 84 м | 135 м | 200 м | 335 м | 530 м | |||||
1,5 | 6,8 | 33 м | 57 м | 90 м | 130 м | 225 м | 355 м | 565 м | ||||
2 | 9 | 25 м | 43 м | 68 м | 100 м | 170 м | 265 м | 430 м | 595 м | |||
2,5 | 11,5 | 20 м | 34 м | 54 м | 80 м | 135 м | 210 м | 340 м | 470 м | 630 м | ||
3 | 13,5 | 17 м | 29 м | 45 м | 66 м | 110 м | 180 м | 285 м | 395 м | 520 м | ||
3,5 | 16 | 14 м | 24 м | 39 м | 56 м | 96 м | 155 м | 245 м | 335 м | 450 м | ||
4 | 18 | — | 21 м | 34 м | 49 м | 84 м | 135 м | 210 м | 295 м | 395 м | 580 м | |
4,5 | 20 | — | 19 м | 30 м | 44 м | 75 м | 120 м | 190 м | 260 м | 350 м | 515 м | |
5 | 23 | — | — | 27 м | 39 м | 68 м | 105 м | 170 м | 235 м | 315 м | 460 м | 630 м |
6 | 27 | — | — | 23 м | 32 м | 56 м | 90 м | 140 м | 195 м | 260 м | 385 м | 530 м |
7 | 32 | — | — | — | 28 м | 48 м | 76 м | 120 м | 170 м | 225 м | 330 м | 460 м |
8 | 36 | — | — | — | — | 42 м | 67 м | 105 м | 145 м | 195 м | 290 м | 400 м |
9 | 41 | — | — | — | — | 38 м | 60 м | 94 м | 130 м | 175 м | 255 м | 355 м |
10 | 45 | — | — | — | — | 34 м | 54 м | 84 м | 120 м | 155 м | 230 м | 320 м |
12 | 55 | — | — | — | — | — | 45 м | 70 м | 92 м | 130 м | 190 м | 265 м |
14 | 64 | — | — | — | — | — | 38 м | 60 м | 84 м | 110 м | 165 м | 230 м |
16 | 73 | — | — | — | — | — | 53 м | 74 м | 99 м | 145 м | 200 м | |
18 | 82 | — | — | — | — | — | 47 м | 65 м | 88 м | 125 м | 175 м | |
20 | 91 | — | — | — | — | — | 59 м | 79 м | 115 м | 160 м |
Также для обустройства электросети потребуются:
- Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
- Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
- Распределительные коробки. Используются для объединения нескольких ветвей.

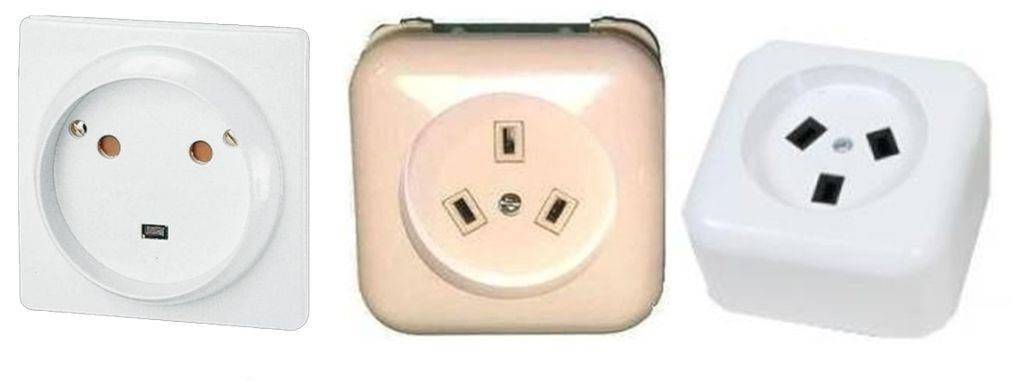

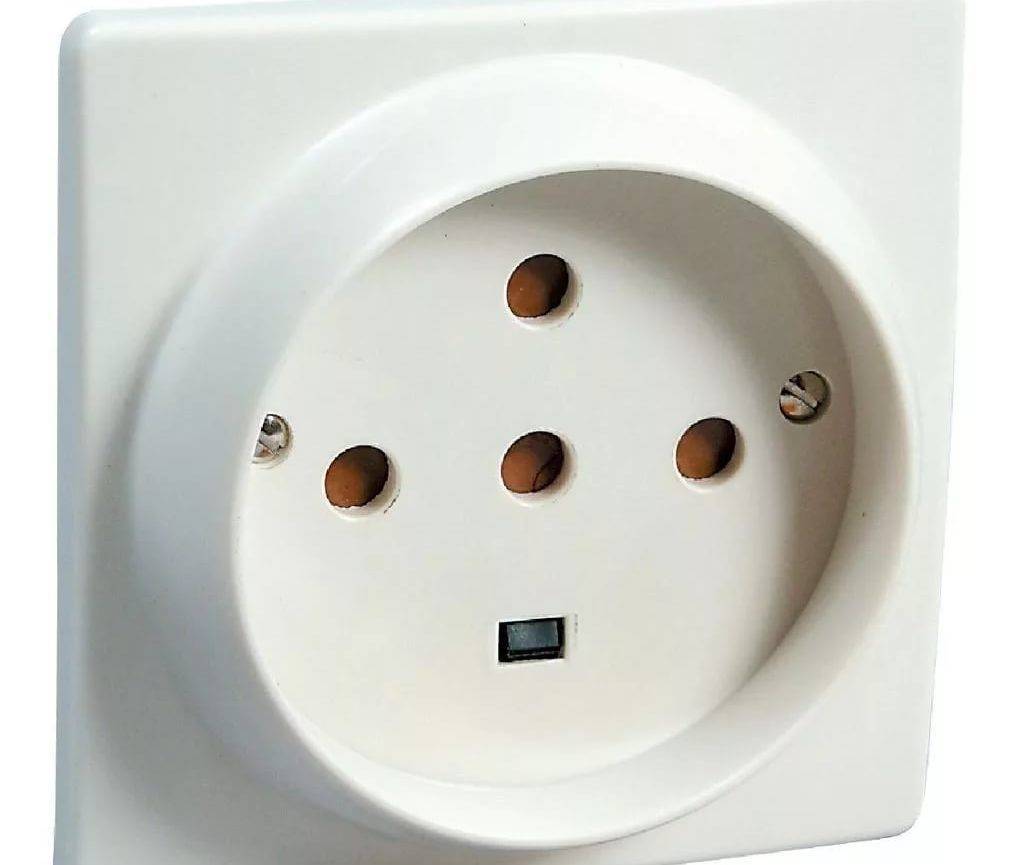

Виды силовых розеток
Разъемы классифицируют по ряду признаков, в том числе:
- по способу установки;
- по стойкости к внешним факторам;
- по предназначению;
- по сроку эксплуатации.
Способ установки
Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).
Устойчивость к воздействию внешних факторов
Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.
Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).
Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).
Разновидность и предназначение
Существуют такие виды розеток, отличающиеся по предназначению:
- Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
- Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
- Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
- Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
- Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
- Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.
Эксплуатационные сроки
Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.
Важное значение имеют следующие факторы:
- Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
- Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
- Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.
Факторы выбора розетки
При подборе разъема рекомендуется обращать внимание на такие факторы:
- Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
- Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
- Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
- Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.
Как можно подключить варочную панель к электросети без вилки
К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.
При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.
Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.
Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.
В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.
Соединение гильзами
Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.
Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.
Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.
Варианты соединения проводов опрессовочными гильзами
Соединение через монтажную коробку
Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.
Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.
- Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
- Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
- Заземление подключается к нижним разъемам.
После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.
Монтажная коробка для подключения варочной панели
Какой провод выбрать?
Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).
Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.
Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.
Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:
- мощность техники, которая будет подключаться;
- напряжение сети;
- тип подключения (одно- или трехфазное).
В вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты
Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.
Меры безопасности
Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор
И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее
Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны
Самое важное во всём этом – это правильный подбор сечения кабеля
Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.
Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.
Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги
Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током. Желательно, чтобы защита коробки была не ниже IP44
Желательно, чтобы защита коробки была не ниже IP44.
Вообще работа с электричеством требует особой осторожности и внимательности. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания
Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.
Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.
Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.
Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.
Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.
Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.
Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат
А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений
Выбор вида электромонтажа
Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).
Разводка линии открытым способом
Преимущество заключается в следующем:
- поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
- более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);
- удобно добавлять новые точки разветвления.
Недостатки у этого способа монтажа один — очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.
Скрытая электропроводка в доме пользуется большей популярностью. В этом случае провода и кабели укладывают в стенах, для этого бурят штробы – канавки в стенах, потолке и полу или за подвесным потолком и обшивками стен.
Преимущество:
- не портит интерьер комнат своим видом;
- является пожаробезопасной;
- дешевле, чем наружная.
- вероятность повреждения значительно меньше;
- высокая долговечность всех элементов.
Среди недостатков выделяют:
- сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, нужно вскрывать отделку стен;
- при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;
- запрещена в деревянном доме, согласно ПУЭ 7.1.38.;
- для электромонтажных работ нужно больше опыта и набор инструментов.
Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.
Способы подключения
Для подключения электроплиты в квартире применяют специальные разъемы, предназначенные для плит, либо использует прямое подключение, когда кабель выпускается из стены и без розетки и вилки подключается прямо на клеммы прибора.
Второй способ применяют, когда к одной мощной линии подключают несколько кухонных приборов. В этом случае от щита тянут один мощный кабель, заводят его в специальный бокс, ставят автоматы по количеству подключаемой техники и от автоматов прокладывают линии питания к каждому электроприбору.
Некоторые производители сразу подключают провод для плиты (сетевой шнур). Его подсоединяют к клеммной колодке на задней панели. Если выбран первый способ подключения, к этому шнуру подсоединяют подходящую вилку. Если второй, то заводской шнур снимают (это не влияет на гарантийное обслуживание) и подключают к клеммой колодке провод, идущий напрямую от распредщитка или автомата.

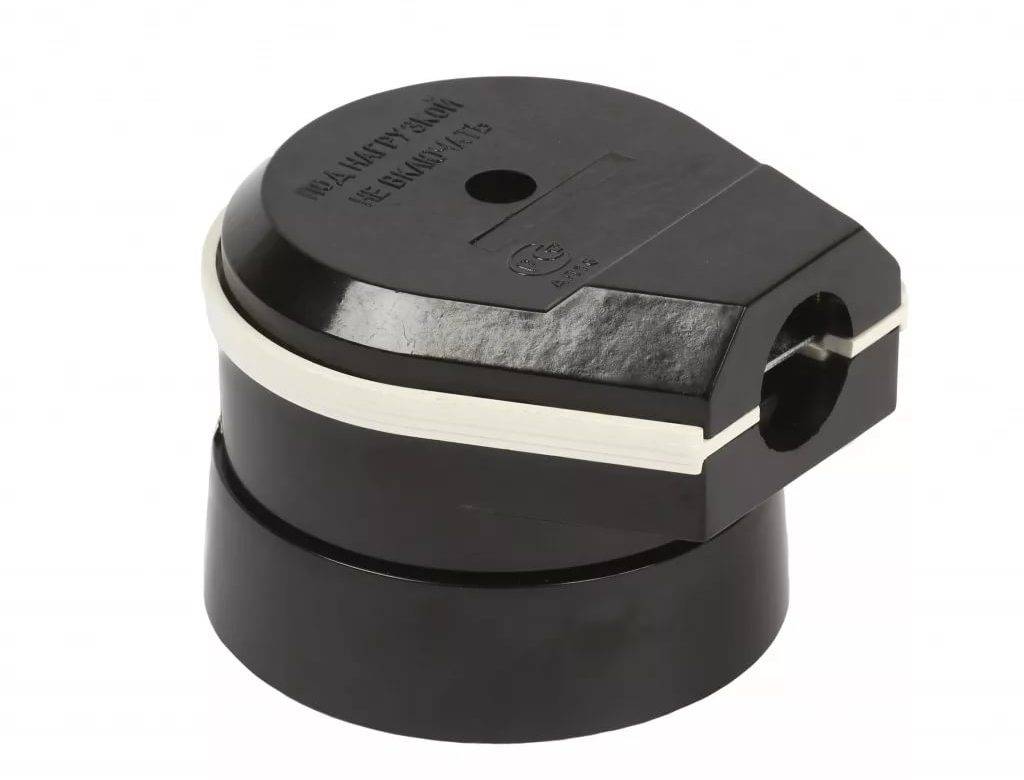

Установка вилки
Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Так выглядит вилка для подключения электроплиты
Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.
Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

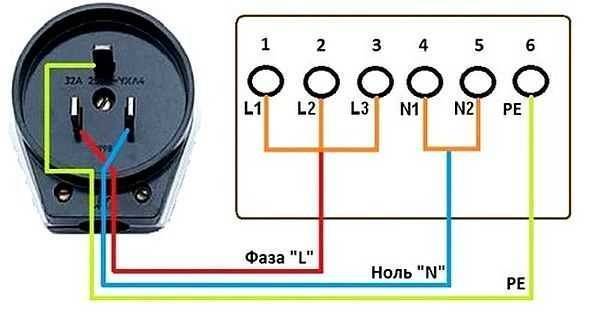

Подключение провода к электроплите
Два других контакта — это «фаза» и «ноль»
Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание
Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).
Место для монтажа розетки
При выборе местоположения подрозетника и самой розетки руководствуются правилами электробезопасности. Розетку, как всякое вспомогательное оборудование, не монтируют непосредственно за прибором. Подходящее место определяют либо рядом с техникой, либо над ней на расстоянии около 10-15 см.
Как определить фазу в установленной розетке
Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.
Землю определить еще проще: это контакт вверху или внизу.

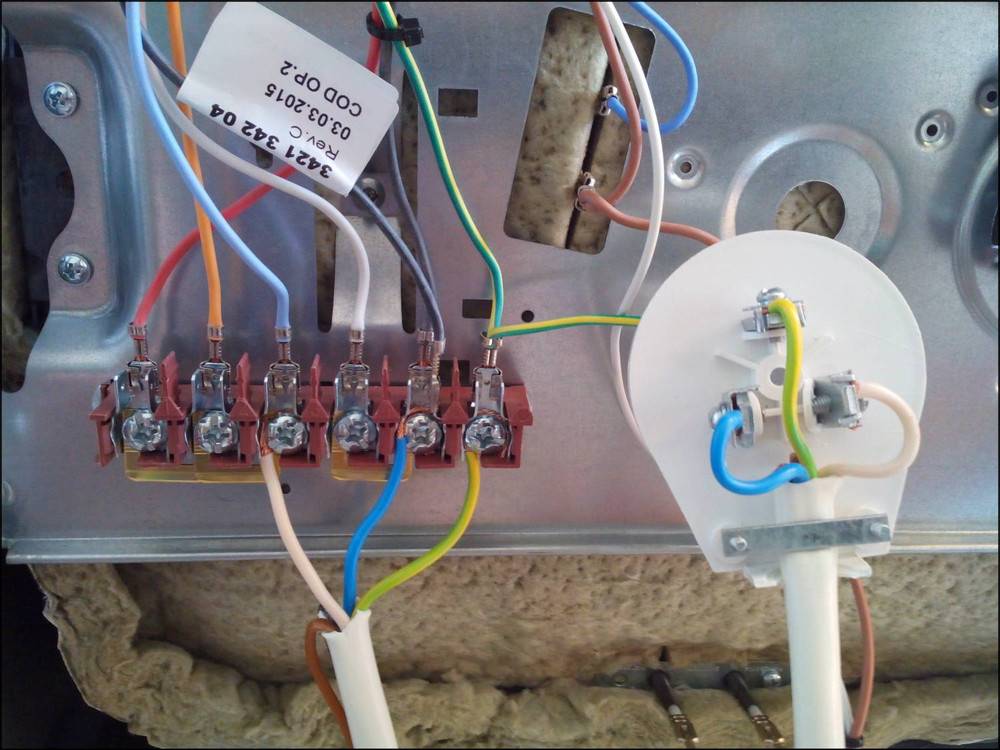

Клеммная колодка
Подключение эл. плиты напрямую через клеммы – предпочтительный способ подсоединения к сети. Контакт с электросетью в этом случае более надежен, так как обеспечивается прижимными винтами.
При подключении к клеммной колодке зачищенные от изоляции провода вставляют под металлические пластины и затягивают контакт прижимными болтами (отверткой). При этом прикладывают немалое усилие, чтобы контакт был надежным.
Провода сетевого шнура подсоединяют к колодке в соответствии с маркировкой: фазный провод – напротив фазного со щитка, нейтраль (ноль) – напротив нуля, земля – напротив заземляющего.
Правила подсоединения проводов
Существует ряд способов и некоторые правила подсоединения проводов для духового шкафа, электроплиты. Самые популярные следующие варианты:
- применение клеммной колодки;
- монтаж пружинной клеммы;
- фиксирование с применением колпачков (пластиковых);
- спайка;
- скручивание;
- применение болтов.
Главным правилом при соединении проводов является следование всем инструкциям, указанным в ПУЭ, и соблюдение техники безопасности.
Распространенные ошибки
Подключение панелей мощностью более 3,5 кВт к розеткам и вилкам на 16А. Имейте в виду, что даже очень качественные изделия европейских производителей на 16А категорически нельзя применять для мощных панелей. Рассматривать некондиционные изделия китайских и многих отечественных производителей даже чисто теоретически не стоит, на практике они редко держат токи 10А.
Попытки сэкономить на приобретении дифференциального автомата. Помните, тепловой отсекатель не может гарантировать безопасное пользование таким устройством, тем более, что во многих квартирах отсутствует эффективное заземление.
Кабели не имеют достаточного сечения. Мы выше упоминали, какие проблемы создают кабели недобросовестных производителей. Расчет площади кабеля зависит от нескольких факторов: вида токопроводящего металла, количества жил, количества фаз, длительности максимального потребления. Неопытные потребители считают, что зависимость связана только с мощностью, но это не так. Чтобы не сделать ошибки во время выбора сечения, всегда предусматривайте запас.
Подключение панели к соединительной коробке общей проводки квартиры. Это очень распространенная ошибка – штробить отдельные канавки нет желания. Ответственные электрики никогда не пойдут на грубое нарушение норм ПУЭ, а подключение больших дополнительных потребителей к старой проводке относится к такой категории. Чаще всего варочная панель не будет работать из-за постоянно отключающегося разъединителя. Если заменить его более мощным, то есть вероятность короткого замыкания проводки – изоляция нагревается, плавится или горит, провода касаются друг друга.
Всегда соблюдайте существующие правила и варочная панель прослужит долго и без проблем.
Как подключить варочную панель самостоятельно
Подключить варочную панель под силу любому, кто читает электрические схемы и умеет пользоваться инструментами:
- Потребуется проложить отдельную кабельную линию для присоединения к сети варочной панели алюминиевым или медным проводом сечение не меньше 6 кв. мм. По требованиям ПТБ (правила техники безопасности) и ПУЭ подключить варочную панель с розетками на одну фазу категорически запрещено. При максимальной мощности варочная панель потребляет около 20 А. От большой нагрузки старая проводка сечением 3 кв. мм может перегреться и даже воспламениться. Неравномерная нагрузка может вызвать перерывы при подаче энергии, так как будет срабатывать дифференциальный автомат.
- Нужно подключить корпус варочной поверхности и «земляную клемму» розетки к заземленному корпусу.
- Необходимо переделать вводной щит, установить автомат двухполюсного на 40 А или УЗО и дифференциального автомата на 30 мА (для автоматического отключения энергии при коротком замыкании или пробое высокого напряжения на корпус).
- Заменить бытовой счетчик на более мощный.
Понадобятся следующие инструменты и материалы:
- кусачки электрические;
- отвертка с диэлектрической ручкой;
- кабель типа NYM или ВВГ;
- комбинированные пассатижи;
- кабель типа ПВС для того, чтобы подсоединить варочную панель к электрической вилке (если нет в комплекте с варочной панелью);
- силовая розетка и вилка 32-40 А в комплекте;
- наконечники НШВ;
- дифференциальный автомат;
- индикаторная отвертка;
- гильзы ГМЛ или клеммник.
Главная задача при подключении состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40 А, через защитную аппаратуру дать напряжение на контактные лепестки розетки или варочную панель.
Если сразу включить все конфорки варочной панели на полную мощность, то потребляемый ток достигнет 40 А. Чтобы предотвратить нагрев внутренней проводки и возгорание изоляции запрещено подключать варочную панель в одну линию с другими розетками или другой встроенной техникой.
Согласно требованиям ПТБ и ПУЭ для защиты от поражения током (при случайном прикосновении к токоведущим местам под напряжением или коротком замыкании оборудования) на вводном щитке устанавливаются устройства, которые ограничивают максимально потребляемый ток и отключают питание при утечке тока.
При самостоятельном подключении варочной панели к трехфазной сети нужно четко различать следующие термины:
- логический ноль — напряжение на плюсовой клемме источника тока;
- защитное заземление — соединение корпуса устройства с заземляющим проводом;
- защитное зануление — соединение отдельных точек схемы со средним выводом обмотки трансформатора трехфазной сети.
Подмена понятий представленных терминов может привести к серьезным ошибкам в ходе выполнения монтажных работ, возгоранию кабелей, повреждению внутренней проводки, выходу из строя самой варочной поверхности или даже поражению электрическим током.
Чтобы подключить отдельную линию от вводного щитка к варочной панели, выполняют следующее:
- Устанавливают дифференциальный автомат до 30 мА (для отключения при случайном прикосновении к деталям под напряжением).
- Меняют электрический счетчик на другой с током не менее 40 А.
- Устанавливают двухполюсный автомат до 40 А (для защиты от короткого замыкания внутри варочной панели).
Все работы под напряжением выполняют в перчатках из диэлектрика, в обуви на кожаной или резиновой подошве, стоя на резиновом коврике. Если человек дома один, такие работы выполнять нельзя. При поражении током второй человек сможет обесточить сеть и оказать первую помощь. Выполняя монтажные работы по установке варочной панели, не забывайте о правилах безопасности и ПУЭ. От этого зависит не только результат, но и жизнь.
Рассмотрим пошагово процесс подключения:
Взять кабель нужной длины, который будет соединять варочную поверхность со штепсельной вилкой.
Снять крышку с отсека питания, отверткой выкручивая винт.
К штепсельной вилке подсоединить шнур питания, при этом обращая внимание на подключение жилы заземления (желто-зеленого цвета).
Удалить защитную пластину, которая прикрывает контакты.
Шнур от штепсельной вилки подсоединить к колодке питания, соблюдая цвет изоляции (желтый с зеленым — это заземление, коричневый и синий — это фаза и ноль), между фазными клеммами устанавливаем перемычку и крепко зажимаем ее болтами.
Затянуть клеммы кабеля на колодке питания.
Проверить монтаж и включить панель при помощи сенсорных кнопок.
