Правильная установка электрического духового шкафа на кухне

Пошаговая инструкция сборки тумбы под духовой шкаф

Когда будут нарезаны фрагменты тумбы, приступайте к изготовлению шкафа:

1. Торцы деталей, которые будут видны, проклейте торцевой лентой с помощью утюга.
2. На боковинах нанесите разметку отверстий под конфирматы и шканты.
3. Дрелью просверлите посадочные места для шкантов.
4. Конфирматным сверлом сделайте гнёзда в местах соединений боковых стоек с горизонтальными панелями.
5. Закрепите на боковинах шариковые выдвижные консоли.
6. Вверните воротком конфирматы, соединив все фрагменты в единый корпус.
7. Закройте шляпки еврошурупов пластиковыми заглушками.
8. С задней стороны тумбы прибейте гвоздиками планку из ЛДВП в отделении для ящика.
9. К днищу шкафа прикрутите шурупами ножки.

Готовим боковые стенкиРазмечаем линии крепления и сверлим отверстия под дно ящикаВыставляем направляющую ящикаКрепим направляющие выдвижного ящикаСверлим отверстия под ножкиКрепим ножки ящика с отступом в 5 см от краев на саморезы 3,5х16 мм.Ставим дно на ребро, совмещаем с ним боковую сторону и прикручиваем боковые стенки.Вставляем перегородку, на которой будет стоять духовой шкаф.Тумба почти готоваВставляем готовый ящик на своё место

Процесс встраивания электрического духового шкафа

Установка встраиваемого духового шкафа может быть выполнена за полчаса, если придерживаться всех правил и рекомендаций.Прежде всего необходимо достать духовку из коробки

Здесь также важно делать всё правильно, чтобы не повредить технику

Извлекать следует аккуратно, держа за боковые выемки.

Прежде всего необходимо достать духовку из коробки.

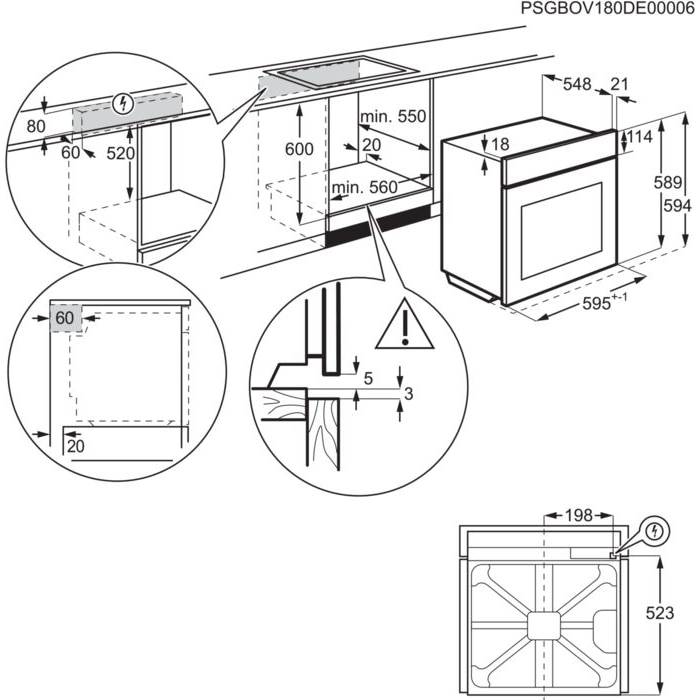

Далее нужно установить розетку, в которую будет подсоединяться кабель питания. Следует проследить, чтобы он не перегибался ни в каких местах.Теперь можно поместить шкаф в нишу, следуя схеме в инструкции.

Далее нужно установить розетку, в которую будет подсоединяться кабель питания.

Совет. Обязательное условие для встраивания плиты – ровная поверхность.

Для этого рекомендуется использовать специальный уровень с ампулой, чтобы оценить горизонтальную поверхность.

После всех действий необходимо закрепить с помощью шурупов духовой шкаф. Для этого необходимо найти все отверстия и вкрутить туда шурупы.

После всех действий необходимо закрепить с помощью шурупов духовой шкаф.

В конце необходимо подключить прибор к электросети и проверить на работоспособность. Для этого выполняются следующие действия:

• Включить духовку, следуя инструкции.
• Проверить, светятся ли все индикаторы.
• Убедиться в работоспособности трубчатых электронагревателей.
• Выставить максимальный нагрев.
• Прогреть печь при температуре не менее 150 градусов. Этот шаг выполняется для того, чтобы испарилась заводская смазка.

Совет. Если возникают трудности, то в сети достаточно видеороликов, которые наглядно покажут, как установить духовой шкаф электрический встраиваемый в нишу.

Ниже представлены места на кухне, которые идеально подходят для встраивания электрической духовки.

Ниже представлены места на кухне, которые идеально подходят для встраивания электрической духовки.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Подключение

Особое внимание нужно уделить электропроводке
, в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства

Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.

При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф, нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!

При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.

Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса.
Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью. Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.

Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.

Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены – 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.

Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.

Второй вариант – шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

• Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
• Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
• С помощью ключа каждый из концов трубы закручивается и затягивается.

Монтаж устройства защитного отключения

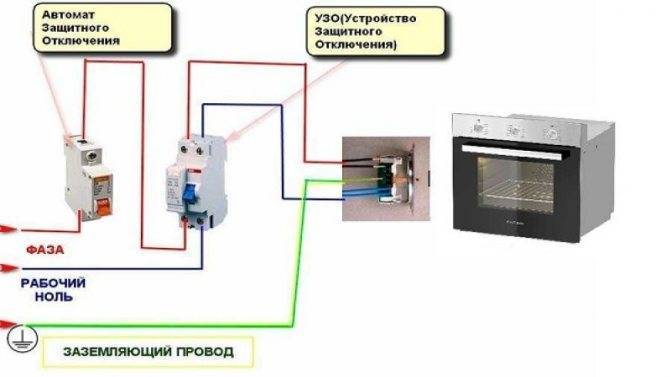

На линии для подключения духовки помимо защитного автомата рекомендуют устанавливать устройство защитного отключения (УЗО). Этот процесс следует доверить квалифицированному мастеру.

С помощью автомата защищают проводку от перегрева и токов короткого замыкания. УЗО обеспечивает защиту пользователя. Если произойдет пробой изоляции на землю, прикосновение к фазному проводу, оно отключит электропитание. Мощность автомата вычисляют, учитывая потребляемую техникой силу тока. Когда вместе с духовым шкафом подсоединяют варочную панель, его подбирают исходя из общей мощности устройств. Параметры УЗО должны быть на один шаг выше, чем номинал автомата. Например, если установлен автомат на 25 А, УЗО подбирают на 32 А. По второму параметру — ток отсечки — отбор производят следующим образом. Если к линии подсоединен один прибор, выбирают 10 мА. Для установки подходит класс А и В. Не рекомендуют использовать класс АС, т. к. он не обеспечивает должную степень безопасности.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт

А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие

Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подготовительные работы

Для изготовления мебели желательно иметь мастерскую. Можно воспользоваться большим столом в свободном помещении. Предусмотрите наличие в шаговой доступности розетки для подключения электроинструмента и запаситесь удлинителем. Правильно организуйте освещение рабочего места.

Если собираетесь делать шкаф в нежилом помещении, то позаботьтесь об обогреве зимой и о принудительной вентиляции жарким летом. Большие оконные проёмы сэкономят расход электроэнергии в дневное время. Верстак, оборудованный упорами, гнёздами, тисками и струбцинами, будет хорошим подспорьем для сборки шкафа.

Видео

Специалист подробно рассказывает о порядке действий при установке электрического духового шкафа.

Готовить любят не все. Кухня для многих людей – место для приятной беседы, чаепития с друзьями, не более. Поваром стать дано не каждому. Современный человек предпочитает фастфуд, полуфабрикаты, готовую продукцию из отдела «кулинария». Это экономит время, позволяет наслаждаться кулинарными шедеврами, ни в чём себе не отказывать, и кажется, что нет смысла прощаться с этой привычкой. Но в один прекрасный момент приходит осознание: есть блюда, которые можно приготовить только своими руками. К тому же стандартное меню надоедает и хочется разнообразия.

Вытяжка для духового шкафа

Походы в ресторан решают эту проблему. Одному человеку такая жизнь не по карману, а для другого она становится источником вдохновения, заставляет творить своими руками. Кухня может потребовать в этом случае модернизации. Усилия оправдают себя, безусловно: рано или поздно каждый человек сталкивается с потребностью переосмыслить свой подход к еде, выработать свою позицию относительно пищевых привычек. Кулинария – это увлекательное путешествие в мир традиций, истории, интуитивного и научного знания. Как купить вытяжку для печки?

Вытяжка для духового шкафа

Шаг 3 – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели
