Солнечные батареи: 3 вида

Типы фотоэлектрических преобразователей

Классифицируют промышленные солнечные панели по их конструкционным особенностям и типу рабочего фотоэлектрического слоя. Различают такие виды батарей по типу устройства:

• гибкие;
• жесткие.

Гибкие тонкопленочные солнечные панели постепенно занимают всё большую нишу на рынке благодаря своей монтажной универсальности, ведь установить их можно на большинстве поверхностей с разнообразными архитектурными формами.

Реальные характеристики солнечных панелей обычно ниже, чем указанные в инструкции. Поэтому перед их установкой дома желательно самому увидеть похожий реализованный проект

По типу рабочего фотоэлектрического слоя солнечные батареи разделяются на такие разновидности:

1. Кремниевые:
   • монокристаллические;
   • поликристаллические;
   • аморфные.
2. Теллурий-кадмиевые.
3. На основе селенида индия- меди-галлия.
4. Полимерные.
5. Органические.
6. На основе арсенида галлия.
7. Комбинированные и многослойные.

Интерес для широкого потребителя представляют не все типы солнечных панелей, а только лишь первые два кристаллических подвида. Хотя некоторые другие типы панелей и имеют большие КПД, но из-за высокой стоимости они не получили широкого распространения.

Галерея изображений
Фото из
Монокристаллические панели легко угадать по белым квадратикам в уголках отдельных элементов

Поликристаллические панели рекомендуется ориентировать на восток и запад, а для южной стороны лучше приобрести монокристаллический модуль

Тонкопленочные солнечные панели популярны при изготовлении портативных туристических солнечных батарей

Солнечные панели с содержанием индия активно используются на космических спутниках

Мышьяк в солнечных батареях с арсенидом галлия становится токсичным только при прямом контакте с водой

Солнечные панели из редких металлов могут быть изготовлены любых размеров и формы

Органические солнечные панели пока что недоступны для массового потребителя из-за недостаточной испытанности технологии

Полимерные солнечные батареи имеют низкий КПД, поэтому распространения пока не получили

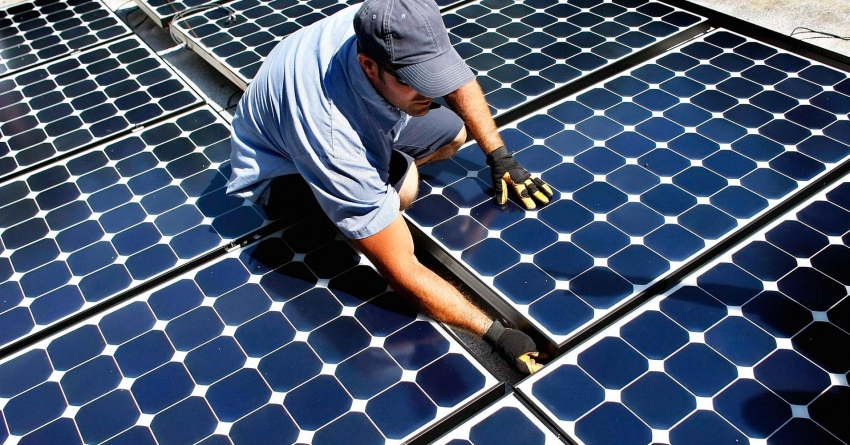

Массив монокристаллических солнечных фотоэлементов

Солнечная панель на основе поликристаллов кремния

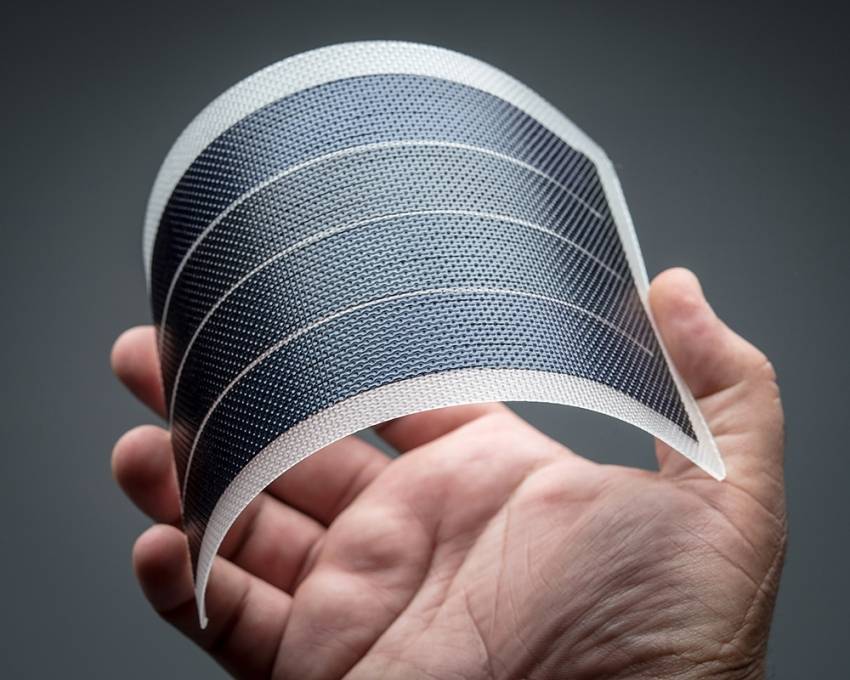

Солнечная панель в виде пленки

Фотогальванические элементы из селенида индия-меди-галлия

Фотоэлемент на основе арсенида галлия

Солнечные панели со слоем теллурида кадмия

Производство органических солнечных панелей

Солнечная батарея из полиэфира

Кремниевые фотоэлектрические элементы довольно чувствительны к нагреву. Базовая температура для измерения электрогенерации составляет 25 °C. При её повышении на один градус эффективность панелей снижается на 0,45-0,5%.

Далее будут подробно рассмотрены солнечные панели, которые представляют наибольший потребительский интерес.

Виды солнечных батарей

В состав солнечных батарей входят фотоэлементы, изготовленные из разных материалов. Они могут строиться на основе:

• кремния;
• германия;
• арсенид-галлия;
• селена;
• сложных полимеров;
• органических соединений.

Наибольшую популярность получили элементы солнечных батарей, изготавливаемые на основе кремния. Панели из этого материала обладают самым высоким соотношением КПД/стоимость. В свою очередь, кремниевые фотоэлектрические преобразователи делятся на:

• монокристаллические;
• поликристаллические (мультикристаллические);
• аморфные.

Кратко рассмотрим каждый из этих видов.

Монокристаллические

Элемент этого типа, как несложно догадаться из названия, представляет собой тонкий срез одного, но очень большого кристалла кремния. Монокристаллические элементы отличаются довольно высоким (до 25%) КПД, но стоят относительно дорого – вырастить кристалл таких размеров и нужной чистоты, а потом и «распилить» его непросто. Монокристаллический модуль имеет равномерный серый или темно-синий цвет.

Поликристаллические

Элементы этого типа получают путем расплава и медленного охлаждения кремния. В результате образуется пластина, содержащая в себе огромное количество маленьких кристаллов. Мощность каждого из них невелика, но в пластине они работают в параллель и обеспечивают вполне приличные токи. Модули на основе поликристаллов стоят намного меньше монокристаллических, но имеют меньший КПД (обычно не более 18%). Модуль на основе поликристаллов имеет характерный синий или темно-синий цвет с явно выраженной зернистой структурой.

Тонкопленочные модули из аморфного кремния

Такие модули изготавливают путем напыления слоя полупроводника на стекло или полимерную подложку. При этом толщина напыления обычно составляет тысячные миллиметра. Благодаря малому расходу материалов и хорошей технологичности аморфные элементы намного дешевле даже поликристаллических. Кроме того, если в качестве подложки используется полимерная пленка, то такую батарею можно буквально свернуть в трубочку и легко уложить на неровную поверхность.

Платой же за все эти преимущества является низкий – всего 5-8% – КПД. Аморфный модуль имеет равномерный красно-коричневый или черный цвет. Ну а если он выполнен из пленки, то, конечно, легко гнется.

Принцип работы солнечных панелей

Подавляющее большинство солнечных панелей являются в физическом смысле фотоэлектрическими преобразователями. Электрогенерирующий эффект возникает в месте полупроводникового p-n перехода.

Именно кремниевые пластины составляют основу себестоимости солнечных панелей, но при их использовании в качестве круглосуточного источника электроэнергии придется дополнительно купить дорогостоящие аккумуляторные батареи

Панель состоит из двух кремниевых пластин с различными свойствами. Под действием света в одной из них возникает недостаток электронов, а в другой – их избыток. Каждая пластина имеет токоотводящие полоски из меди, которые подсоединяются к преобразователям напряжения. Промышленная солнечная панель состоит из множества ламинированных фотоэлектрических ячеек, скрепленных между собой и закрепленных на гибкой или жесткой подложке.

КПД оборудования зависит во многом от чистоты кремния и ориентации его кристаллов. Именно эти параметры пытаются улучшить инженеры последние десятилетия. Основной проблемой при этом является высокая стоимость процессов, которые лежат в основе очищения кремния и расположения кристаллов в одном направлении на всей панели.

Ежегодно максимальные КПД различных солнечных панелей изменяются в большую сторону, потому что в исследования новых фотогальванических материалов вкладываются миллиарды долларов

Полупроводники фотоэлектрических преобразователей могут изготавливаться не только из кремния, но и из других материалов. Принцип их работы при этом не изменяется.

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Схема и принцип работы домашней электростанции

Имея только солнечную батарею, не получится использовать производимую ей электроэнергию для питания электрических приборов. Чтобы создать домашнюю электростанцию по стандартной схеме (с напряжением на выходе 220 В), кроме гелиопанели понадобится приобрести (или самостоятельно собрать) еще ряд устройств:

• аккумуляторную батарею (АКБ);
• контроллер;
• инвертор.

Устройства должны соответствовать по своим рабочим характеристикам друг другу. Все подсоединения на участке цепи с постоянным током должны выполняться строго с соблюдением указанной полярности.

Работает схема так:

1. Вырабатываемое фотоэлементами солнечной панели напряжение подается на соответствующие клеммы контроллера. Прибор распределяет электроэнергию между потребителями и аккумулятором. Он контролирует величину заряда АКБ, защищая ее (от перезарядки или полной разрядки) и панель (от обратных токов).
2. Так как гелиопанель вырабатывает постоянный ток, то после контроллера (или аккумулятора) питание поступает на инвертор. Данный прибор предназначен для преобразования постоянного напряжения (величиной 12, 24 или 48 В) в переменное (220 В частотой 50 Гц).
3. После инвертора уже осуществляется подключение домашнего электрооборудования.

Аккумуляторы выполняют свою стандартную функцию – являются накопителями энергии. Заряжаются они в светлое время суток, а разрядка происходит ночью.

Для повышения уровня надежности электроснабжения устанавливают две аккумуляторные батареи: основную и резервную. Избыточная электроэнергия будет сохраняться в «резерве». Соединяют аккумуляторы последовательно или параллельно в зависимости от вольтажа АКБ и необходимой величины напряжения на их общем выходе. Пример представлен на иллюстрации:

Чтобы сэкономить, можно обойтись без контроллера или аккумулятора либо без обоих устройств. В первом случае понадобится постоянно следить за уровнем заряда АКБ и отключать их в ручном режиме. Если этого не делать, то аккумуляторы быстрее выйдут из строя, не будут оптимальным образом функционировать панели. При отсутствии аккумуляторной батареи электростанция будет функционировать только при достаточном уровне освещенности. Такой вариант подходит только для совместной работы с системой централизованного электроснабжения.

Бывают случаи, когда используются для освещения лампочки на 12 В постоянного напряжения. Тогда инвертор не нужен.

Для защиты участков цепей переменного и постоянного тока используют предохранители с соответствующим номиналом по силе тока. Гелиопанели от перегрева и перегрузок по напряжению спасают с помощью диодов. Их число рассчитывается по количеству фотоэлементов в схеме.

Чтобы повысить эффективность работы гелиопанелей, их можно оснастить поворотными механизмами. Последние разворачивают панели максимальной площадью к Солнцу, используя специальные датчики слежения за светилом.

Напряжение

Как правило, панели выпускаются с выходным напряжением 12 В. Но для заряда аккумуляторов необходимо иметь в системе напряжение выше, чем из рабочее, да и преобразование из постоянного в переменное выгоднее по КПД производить с более высоких значений.

Какое выходное напряжение на Ваших солнечных панелях?

12 В / 24 В36 В / 48 В

Поэтому принята стандартная практика использовать напряжения:

• 12 В для систем с потреблением на более 1 кВт.
• 24 В или 36 В – при потреблении до 5 кВт.
• 48 В – при мощности свыше 5 кВт.

Для получения таких напряжений используют последовательное включение панелей (наборов панелей).

Как рабо­тают сол­неч­ные батареи другими словами

Сол­неч­ная бата­рея рабо­тает сле­ду­ю­щим образом.

1. Фотоны уда­ря­ются о поверх­ность сол­неч­ной бата­реи и погло­ща­ются её рабо­чим мате­ри­а­лом, напри­мер крем­нием.
2. Фотоны, стал­ки­ва­ясь с ато­мами веще­ства выби­вают из него его род­ные элек­троны. В резуль­тате чего воз­ни­кает раз­ность потен­ци­а­лов. Сво­бод­ные элек­троны начи­нают дви­гаться внутри веще­ства, чтобы пога­сить раз­ность потен­ци­а­лов. Воз­ни­кает элек­три­че­ский ток. Так как сол­неч­ная бата­рея это полу­про­вод­ник, элек­троны дви­жутся только в одном направ­ле­нии.
3. Получаемый ток солнечная батарея преобразует в постоянный и отдает его потребителю или аккумулятору.

Технология, по которой изготовлена солнечная батарея, влияет на её КПД

Считается, что в идеале солнечная батарея имеет близкий к 20 % КПД. Однако на практике и по данным специалистов он примерно равен всего 10 %, при том, что для каких солнечных батарей больше, для каких то меньше. В основном это зависит от технологии, по которой выполнен p-n переход. Самыми ходовыми и имеющими наибольший процент КПД продолжают являться солнечные батареи, изготовленные на основе монокристалла или поликристалла кремния. Причем вторые из-за относительной дешевизны становятся все распространеннее. К какому типу конструкции солнечная батарея относится можно определить невооруженным глазом.

Монокристаллические светопреобразователи имеют исключительно чёрно-серый цвет, а модели на основе поликристалла кремния выделяет синяя поверхность. Поликристаллические солнечные батареи, изготавливаемые методом литья, оказались более дешевыми в производстве. Однако и у поли- и монокристаллических пластин есть один недостаток — конструкции солнечных батарей на их основе не обладают гибкостью, которая в некоторых случаях не помешает.

Ситуация меняется с появлением в 1975 году солнечной батареи на основе аморфного кремния, активный элемент которых имеет толщину от 0,5 до 1 мкм, обеспечивая им гибкость. Толщина обычных кремниевых элементов достигает 300 мкм. Однако, несмотря на светопоглощаемость аморфного кремния, которая примерно в 20 раз выше, чем у обычного, эффективность солнечных батарей такого типа, а именно КПД не превышает 12 %. Для моно- и поликристаллических вариантов при всем этом он может достигать 17 % и 15 % соответственно.

Материал, из которого изготовлены пластины, влияет на характеристики солнечных батарей

Чистый кремний в производстве пластин для солнечных батарей практически не используется. Чаще всего в качестве примесей для изготовления пластины, вырабатывающей положительный заряд, используется бор, а для отрицательно заряженных пластин мышьяк. Кроме них при производстве солнечных батарей все чаще используются такие компоненты, как арсенид, галлий, медь, кадмий, теллурид, селен и другие. Благодаря ним солнечные батареи становятся менее чувствительными к перепадам окружающих температур.

В современном мире отдельно от других устройств солнечные батареи используются все реже, чаще представляя собой так называемые системы. Учитывая, что фотоэлектрические элементы вырабатывают электрический ток только при прямом воздействии солнечных лучей или света, ночью или в пасмурный день они становятся практически бесполезными. С системами на солнечных батареях всё иначе. Они оборудованы аккумулятором, способным накапливать электрический ток днем, когда солнечная батарея его вырабатывает, а ночью, накопленный заряд может отдавать потребителям.

Технология изготовления

Вначале следует спаять фотоэлементы между собой. Если вы купили элементы с металлическими выступами, то тогда можно просто спаять ушки батарей между собой. Делать это нужно очень внимательно и аккуратно. После пайки соединенные компоненты необходимо приклеить к подложке в верхней части панели. Это лучше сделать при помощи специального силиконового клея, который никак не препятствует проникновению солнечных лучей. Кроме того, он способствует нормальному теплообмену. Однако, не переусердствуйте с клеем, так как это может привести к повреждению батарей. Клеить нужно только центр клеток. Далее все элементы нужно соединить с проводом, который подается в одной из заранее предусмотренных вентиляционных отверстий. Для закрепления провода к солнечным элементам лучше использовать силиконовую замазку. Интересное: Солнечная панель своими руками.

На следующем этапе поверх панелей устанавливается оргстекло. Однако, до этого следует подключить диод Шоттки от чувствительных теплопроводящих компонентов. Этот диод послужит блокирующим устройством, которое защитит фотоэлементы при перепадах напряжения. Кроме того, диод Шоттки будет отключать питание системы при маленькой мощности электросети. Так аккумуляторы, заряжаемые от солнца, не будут разряжаться при прекращении питания. Когда диод будет подключен, можно ставить оргстекло и закреплять его винтами. Технология изготовления солнечных панелей является достаточно простой и понятной

Единственное, важно правильно соблюдать последовательность соединения, иначе вся система не будет работать

https://youtube.com/watch?v=3apKOZn-_B4

Как работает солнечная батарея

Принцип работы солнечной батареи основан на наличии полупроводника в виде двух пластин, соединенных друг с другом. Каждая пластина изготавливается из кремния с использованием дополнительных примесей. Благодаря этому пластины обладают своими уникальными свойствами. Первая из них имеет избыток валентных электронов, а вторая имеет недостаток этих электронов. Эти полупроводники получили название n и p. Если эти полупроводники соединить в единое целое, то можно получить PN-переход в месте контакта между ними. В то время, когда на батарею попадают прямые солнечные лучи, на обеих сторонах этого перехода начинают накапливаться положительные и отрицательные плавающие нагрузки. В результате генерируется напряжение и возникает магнитное поле. Если подсоединить к такому элементу провод, по нему потечет электричество.

Как подключить солнечную батарею

Как только вы изготовите солнечную панель, можно начинать заниматься ее подключением. Можно не подключать ее напрямую к сети, чтобы избежать потерь электроэнергии. То есть, желательно установить автономную систему с аккумуляторами. Они будут заряжаться от солнечных батарей каждый день и быстро разряжаться. При этом, глубина разрядки может быть довольно существенной. Поэтому, аккумуляторы могут быстро выйти из строя. Для того, чтобы этого не произошло, лучше оставить подключение к сети через гибридный батарейный инвертор. Это устройство будет отдавать фотоэлементам приоритет при распределении нагрузки. Инвертор не будет отдавать излишки электроэнергии в сеть, а будет передавать ее на аккумуляторы. Такой вариант является одним из наиболее оптимальных. Эта система состоит из гибридного инвертора, контроллера заряда солнечных панелей и аккумуляторов. Такой механизм сможет работать не только как основная, но и как резервная система электропитания.

Инструкция по изготовлению и сборке своими руками

Алгоритм действий:

• расчет параметров электрической системы питания;
• создание проекта;
• приобретение комплектующих деталей;
• изготовление несущей конструкции из фанеры, ДВП, деревянных реек;
• закрепление фотоэлементов, пайка проводников;
• установка защитной крышки из оргстекла;
• фиксация собранных панелей на опорной поверхности;
• подсоединение инвертора, АКБ, других функциональных блоков;
• проверка мощности генерации, иных параметров оборудования.

Рекомендуется изучить варианты подключения функциональных компонентов системы, чтобы обеспечивать выбор подходящей схемы.

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

• поликристаллические;
• монокристаллические;
• аморфные.

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

Гибкая солнечная панель удобна в работе — ее легко можно прикрепить на неровные участки крыши

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

Устанавливать стационарные солнечные панели стоит только с солнечной стороны дома

Терминология

Основные термины, используемые в этой сфере:

1. Солнечная энергия – электричество, которое получают от солнца при использовании панелей.
2. Солнечная инсоляция – показывает, сколько солнечного света приходится на квадратный метр поверхности, расположенной перпендикулярно лучам.
3. Фотоэлектрические элементы – модули, способные преобразовывать солнечный свет в электрическую энергию. Обычно вырабатывают от 1 до 2 Вт энергии, но есть и более производительные варианты.
4. Фотогальваническая система – комплект оборудования, преобразовывающий свет солнца в электроэнергию.
5. Солнечные батареи или панели – группа фотоэлектрических элементов, сгруппированных в большой модуль и соединенных последовательным или последовательно-параллельным способом. Обычно в одну батарею входит от 36 до 40 сегментов.
6. Массив – несколько солнечных панелей, соединенных чтобы получить нужное количество тока.
7. Каркасные модули – конструкции в алюминиевом каркасе, прочные и герметичные.
8. Бескаркасные элементы – гибкие варианты, их используют в условиях меньших нагрузок.
9. Киловатт-час (кВт) – стандартный показатель измерения электрической мощности.
10. КПД (эффективность) – солнечных панелей. Показывает, какое количество солнечной энергии, попавшей на поверхность, преобразуется в электричество. Обычно показатель составляет 15-24%.
11. Деградация – уменьшение емкости солнечных батарей, происходящее по естественным причинам. Измеряется в процентах от первоначальных показателей.
12. Пиковые нагрузки – моменты, когда требуется наибольшее количество электроэнергии.
13. Кристаллический кремний – сырье для изготовления солнечных панелей. Самый распространенный и долговечный вариант на сегодня.
14. Аморфный кремний – состав, нанесенный на поверхность методом испарения и закрытый защитным составом.
15. Полупроводники – вещества, которые при определенных условиях могут проводить ток. Сюда относится большинство новых материалов, используемых при производстве солнечных батарей.
16. Инвертор – устройство для преобразования постоянного тока в переменный.
17. Контроллер – регулирует выходное напряжение с солнечных модулей для правильной зарядки аккумуляторов.

Карта инсоляции на территории России.

Это только самые распространенные термины, есть и дополнительные варианты. Но даже знание основ поможет намного лучше разобраться в теме.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

• 2 «крокодильчика»;
• медная фольга;
• мультиметр;
• соль;
• пустая пластиковая бутылка без горлышка;
• электрическая печь;
• дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.
