Как сделать термопривод для теплиц своими руками из амортизатора

Особенности использования

Перед тем как установить термопривод, следует обратить внимание на простое правило. Усилие на открывание и закрывание форточек и дверей не должно быть больше чем 5 кгс.
Также перед установкой следует подобрать нужное место

Как правило, используется верх окна или двери. Именно на нем устанавливается крепление для термопривода. Креплению не должно ничего препятствовать на пути движения устройства.
Все кронштейны крепятся на саморезы с использованием термошайб.
При установке своими силами следует учесть, что устройство должно стоять на окне, но с другой стороны открывания.
Все фиксирующие элементы должны быть установлены на пружину термопривода. Именно она позволяет привести в работу весь механизм открытия и закрытия.

Следует помнить, что термопривод не способен учитывать сильные температурные перепады. Его работа напрямую будет зависеть от того, какой объем жидкости в нем и как она расширяется и сужается. Рекомендуется не разбирать механизм, а время от времени производить профилактическую смазку штока. Смазывать шток можно обычным маслом для двигателя автомобиля.

Монтаж терморегулирующих устройств – механика и электроника

Идеально, когда терморегуляторы дополняют работу фрамужных термоприводов: зимой они отключают и включают отопление, а летом управление микроклиматом осуществляется открыванием-закрыванием форточек. Таким образом, дачник может без боязни за свой урожай уделять своей теплице намного меньше времени.

Пневматический терморегулятор – удаление избытков тепла

Пневмоустройство, действие которого основано на способности горячего воздуха расширяться, элементарно в сборке и при этом позволяет надолго решить задачу терморегуляции. Для его монтажа необходимы такие элементы:

  • 2 жестяные банки из-под краски емкостью 5–7 л (с крышками);
  • несколько трубок от медицинских капельниц;
  • детский надувной мяч охватом около 300 мм;
  • тонкая фанера шириной не менее 300 мм;
  • металлические планки (полосы) произвольного размера;
  • 3 медные трубочки длиной 50 мм.


Принципиальная схема пневморегулятора

Сборка термопривода заключается в выполнении нескольких простых шагов:

  1. Загерметизировать жестяные банки посредством пайки или заливки эпоксидной смолой.
  2. Высверлить одно отверстие по размеру медных трубок в одной емкости и два – в другой.
  3. Вставить в отверстия трубки и уплотнить стыки.
  4. Изготовить из фанеры короб размером 300х300 мм. С двух сторон оставить его открытым.
  5. Вырезать фанерную пластину по размерам, максимально соответствующим полости короба.
  6. Вставить пластину внутрь короба и зафиксировать ее петлями.
  7. Прикрепить короб открытой частью к форточке.
  8. Из двух металлических планок изготовить подвижный рычаг, одно плечо которого жестко прикрепить к форточке, а второе – к подвижной пластине фанерного короба.
  9. Закрыть форточку и проверить положение пластины – угол ее наклона относительно стен короба должен составлять 45 градусов.
  10. Подвесить жестяные емкости под крышу и соединить их трубками от капельниц, при этом длина исходящей трубки должна покрывать расстояние от банок до короба.

Замыкать всю систему в единый механизм нужно в прохладную погоду или вечером. Для этого необходимо положить мяч в короб и надуть его ровно до того момента, когда он при дальнейшем нагнетании воздуха начнет открывать форточку.


Пневмосистема в другом исполнении

Терморегулятор из газового амортизатора

Запчасть необязательно должна быть новой – достаточно, чтобы в ней оставалось давление. Также требуется заранее запастись тормозным шлангом и пустым автомобильным огнетушителем.

Смонтировать эти детали в единое устройство можно таким образом:

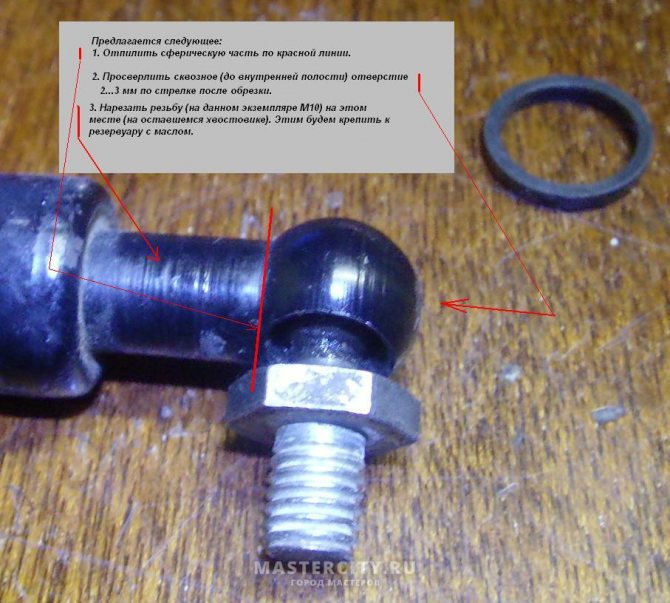

  1. Не нарушая герметичность пневмоцилиндра, срезать шарообразную часть его хвостовика, оставляя максимальную длину.
  2. Со стороны образованного торца просверлить отверстие диаметром 2–3 мм, чтобы стравить воздух из полости цилиндра.
  3. На хвостовике нарезать резьбу (ее шаг зависит от размера резьбы на имеющемся тормозном шланге).
  4. Из огнетушителя (или автомобильного кардана объемом 3 л) соорудить масляный резервуар с соединительным отверстием под шланг.
  5. Залить масло в амортизатор и в резервуар, после чего соединить их шлангом.

После установки терморегулирующей системы протестируйте ее функциональность, временно увеличив мощность отопления.

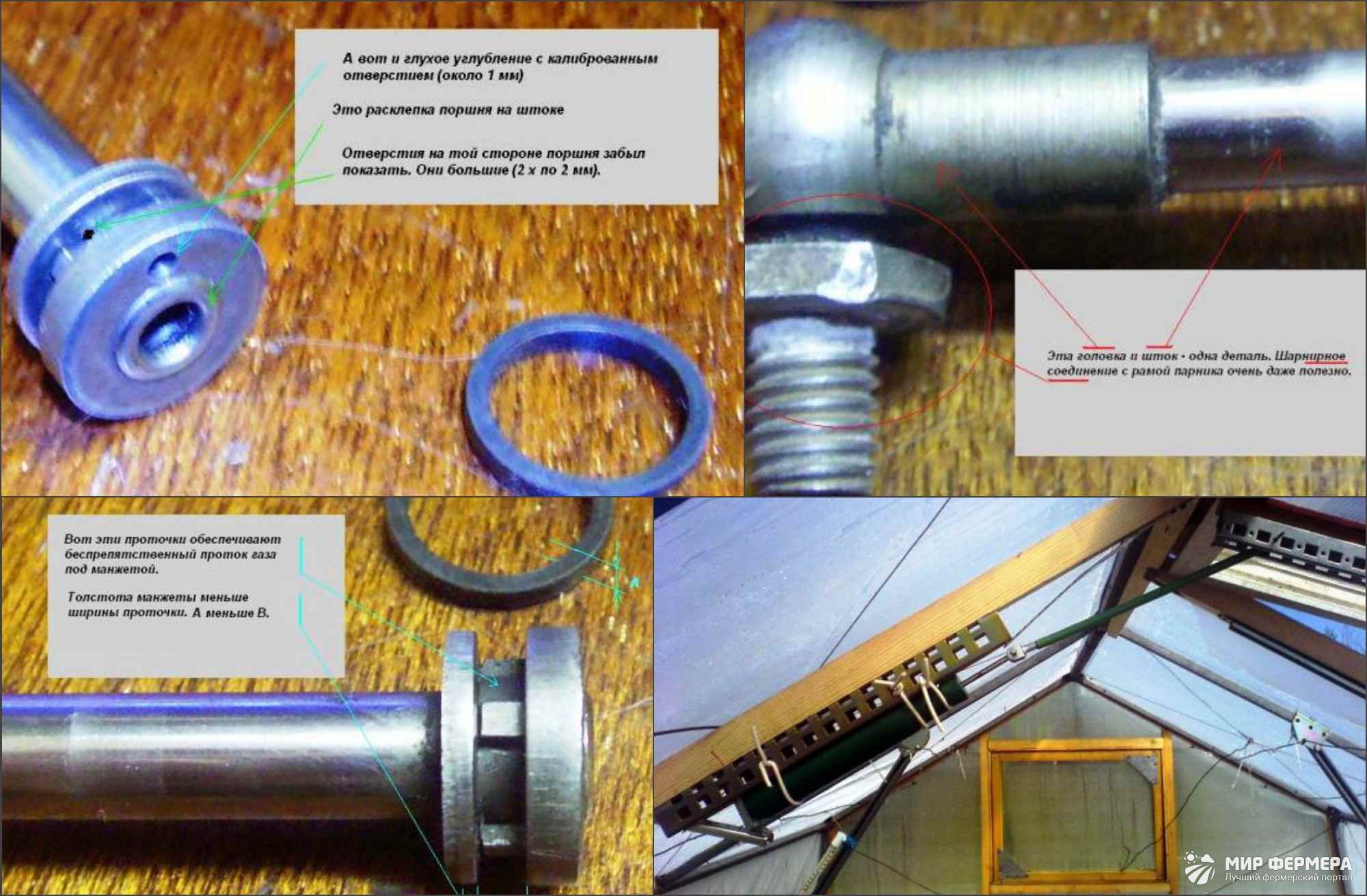

Как доработать амортизатор для пневмосистемы

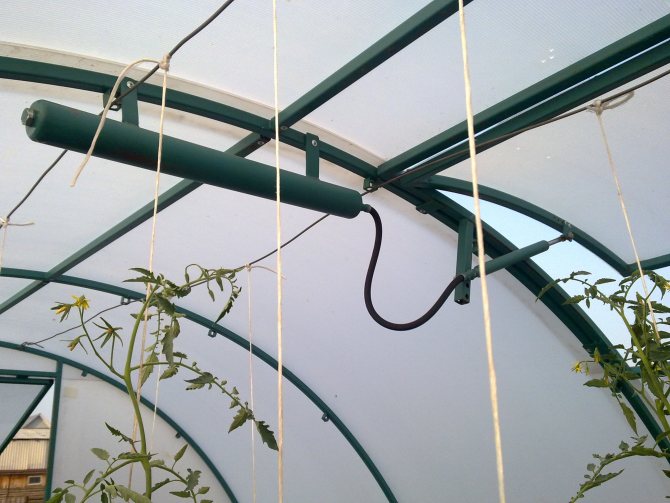

Самодельный пневморегулятор в теплице

Особенности действия и назначение

. Комплекс приспособлений является автоматическим, что обеспечит комфортную эксплуатацию и оптимальный процесс необходимого проветривания теплицы. Организация регулярного полива, вентиляции и отопления позволяет сократить время на уход за растениями, но при этом качество урожая будет достаточно высоким. Наиболее востребованным процессом же является вентиляция, которую можно организовать самостоятельно из подручных средств.

В герметичную и прочную цилиндрическую емкость помещается масло или другая подходящая жидкость, которая при повышении температуры внутри конструкции теплицы выталкивает наружу шток гидроцилиндра. Этот элемент воздействует на оконную раму, в результате чего форточка приоткрывается. При понижении температуры происходит сжатие жидкости и поэтому осуществляется закрытие оконной рамы.

Обусловлено такое действие обратным движением штока.

При создании устройства важно рассчитать объем цилиндра. Например, в емкость, имеющую диаметр 50-55 мм, помещается около 800 г машинного масла

При этом длина емкости составляет примерно 50 см. Выдвигающийся шток в таком случае способен приподнять груз, вес которого около 10 кг. Такое устройство может быть применено для открывания нескольких форточек, но важно создать тщательно продуманную конструкцию.

Особенности гидравлического устройства для проветривания теплицы заключаются в следующем:

  • Небольшая мощность самодельной конструкции не позволяет автоматизировать процесс открытия фрамуг, которые обладают существенной массой. Именно поэтому стоит рассчитать необходимую мощность и параметры гидроцилиндра перед его сборкой из подручных средств;
  • Одновременно в теплице следует обеспечить открывание не менее двух отверстий, что позволяет создать правильную и эффективную циркуляцию воздуха. Такой процесс необходим при повышении температуры окружающей среды внутри теплицы, так как для роста растений нужны оптимальные условия;
  • Автомат для вентиляции теплиц не нуждается в постоянном контроле и обслуживании, ведь простая система легко собирается самостоятельно из подручных средств. При этом для работы комплекса устройств не требуется электроэнергия;
  • ;
  • При резком понижении температуры закрытие рамы произойдет внутри теплицы только после того, как остынет жидкость в цилиндре.

Существует множество готовых вариантов устройств для проветривания, но гидроцилиндр, который сделан своими руками из подручных средств, является наиболее простым решением. В таком случае понадобятся некоторые запчасти и элементы, а также знание технологии изготовления устройства, которое имеет простой принцип работы. Такую конструкцию достаточно просто изготовить для теплицы с помощью простых подручных средств.

Чем термопривод лучше электроники?

А вот некоторых дачников не устраивает чувствительность термопривода, работающего на масле. А потому они используют самодельный электропривод – он может открыть фрамугу за 20 секунд после изменения температуры. Но такой метод подходит только тем, кто действительно с электрикой «на ты». Кроме того, многие мастера уверены, что технологический уровень гидравлики намного выше, чем у электроники.

Конечно, инерционность в работе термопривода – вполне естественная вещь. Но если масло нагреваться будет слишком долго – это может обернуться фатальными последствиями для урожая. А потому, чем меньше толща жидкости – тем лучше.

Запомните только одно: не останавливайтесь на дешевых моделях или слишком примитивных приспособлениях. Если однажды они попросту не сработают и форточка в жару не откроется, ваши растения могут угореть и месяцы труда окажутся напрасными.

Также в использовании непроверенных открывателей есть еще один коварный минус. Вы заметили, что нужно какое-то время, пока масло в термоприводе нагреется? А ведь это – несколько ценных минут, пока в теплице уже началась жара, растения страдают, но форточка еще не приоткрыта.

Так вот, если устройство вы приобрели качественное или грамотно сделали собственными руками – это действительно обойдется в несколько минут, в противном же случае все может закончится не очень. Так давайте научимся делать такие потрясающие приспособления правильно и «на века».

Устройство и принцип действия термопривода и электропривода

Производители выпускают устройства различных модификаций. Основой любого термопривода является гидравлическая система. Внутреннюю колбу заполняют смесью, которая расширяется при повышении температуры и выталкивает поршень, открывающий заслонку форточки теплицы. При понижении градуса жидкость принимает исходное состояние, и люк для проветривания закрывается.

Электропривод для открывания форточки теплицы работает по аналогичному принципу. Датчик повышения температуры приводит в движение толкатель, который ослабляет фиксаторы. Затем он запускает рычаг для открывания форточки.

Внимание! При резком повышении температуры датчик может не сработать. В таком случае форточку открывают руками или ждут запоздалой реакции термодатчика

Чем термопривод лучше электропривода

Жидкостью для заполнения внутренней колбы привода в большинстве случаев является масло. Многие дачники замечали, что система слишком долго не реагирует на повышение температуры, этот недостаток плачевно сказывается на развитии растений.

Возможность сделать термопривод для теплицы самому является для многих владельцев дачных участков хорошим выходом из сложившейся ситуации. Устройство автоматического проветривания в течение пяти минут реагирует на изменение температуры, и растения всегда находятся в комфортном для них микроклимате.

Принцип работы

Привод для форточек теплиц бывает:

  • биметаллический;
  • гидравлический;
  • электрический.

Принцип их работы основан на колебании температуры в помещении: при нагревании механизма, он открывает форточку, в случае понижения температуры автомат срабатывает на закрытие. Чтобы правильно выбрать автомат открывания форточек для теплиц, исходя из собственных условий, необходимо изучить все преимущества и недостатки устройств.

Предлагаем видео обзор со сравнительным анализом, какие лучше установить автоматические форточки для теплицы из поликарбоната, с пояснениями нюансов, что поможет сделать читателям правильный выбор.

[su_youtube url=»https://www.youtube.com/watch?v=OV8vUfc-FXg»]

Биметаллические механизмы

Биметаллические устройства состоят из двух разных металлических пластин, и работают благодаря разному коэффициенту расширения металлов. При повышении температуры одна их планок расширяется, благодаря жесткой фиксации с концов, выгибается дугой, под этим воздействием окно открывается. При снижении температуры происходит обратный процесс. Но биметаллические устройства не могут похвастаться большой мощностью, их применение целесообразно только в легких конструкциях и для открывания небольших проемов, например, в пленочных на алюминиевом каркасе.

Принцип работы биметаллических подъемников

Электрические автоматы для открывания

Электрические приводы для открывания форточек в теплице оснащены вентилятором и тепловым реле. Если температура повышается, реле реагирует на колебания и включает вентилятор. Открыватели на электричестве бывают разной мощности, можно подобрать привод как для легкой, так и для тяжелой, большой форточки. Теплица с автоматической форточкой, работающей от электричества более приспособлена к колебаниям температуры, так как чувствительное реле реагирует даже на небольшую дельту, а при необходимости можно запрограммировать устройство на любой режим. Но придется продумать резервное питание, так как при отключении света электрический привод становится бесполезен. Он так же не актуален на небольших дачных участках, посещение которых несет временный краткосрочный характер.

В ролике ниже продемонстрирована работа электрических открывателей, показано, как отрегулировать подъемники с помощью термостата.

[su_youtube url=»https://www.youtube.com/watch?v=UG3-Scp_mhc»]

Гидравлические устройства

Гидравлический термопривод для автоматического открывания форточек теплиц – самый популярный вид автоматов для организации проветривания закрытого грунта. Рычажная система, подсоединенная к форточке, работающая на принципе расширения жидкостей.

Термоцилиндр для устройства автоматического проветривания

Гидравлический автоматический открыватель форточки для теплиц своими руками делает просто, по сути, это 2 емкости, наполненные жидкостью, соединенные шлангом. Колба снизу герметична и частично заполнена воздухом, другой отсек – воздухом, она выполняет роль терморегулятора. Колба вверху – утяжелитель. Солнышко припекает, температура в теплицы растет, воздух в первой колбе расширяется, вытесняет жидкость, которая по шлангу перетекает в верхнюю емкость, она наполняется, становится тяжелее, форточка открывается. Воздух остывает – происходит обратное действие.

Вместо шланга иногда устанавливают рычаг, расширяющийся воздух выдавливает его из колбы, и он открывает фрамугу. Вариантов самодельных гидравлических устройств достаточно много, как просто сделать механизм своими руками представлено на чертеже ниже.

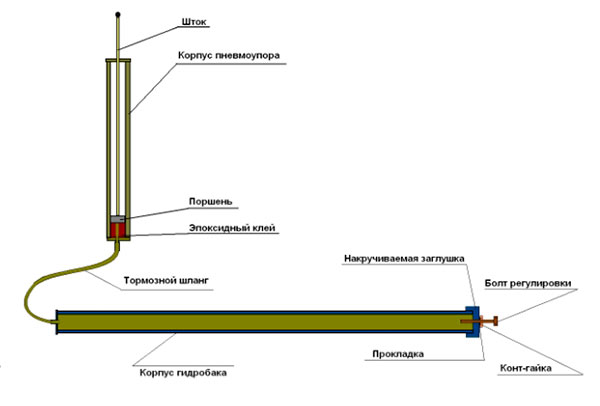

Схема практичного самодельного гидравлического толкателя для открывания форточек в теплице

Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей.

[su_youtube url=»https://www.youtube.com/watch?v=eA6DC-fgO-Q»]

Термопривод из амортизатора — вариант 2

Принцип работы этого терморегулятора тоже строится на расширении машинного масла, но делается он по-другому.

Вам понадобятся:

  • газовый амортизатор из «Нивы»;
  • металлическая труба в три четверти дюйма;
  • гайки, болты, заглушки, инструменты.

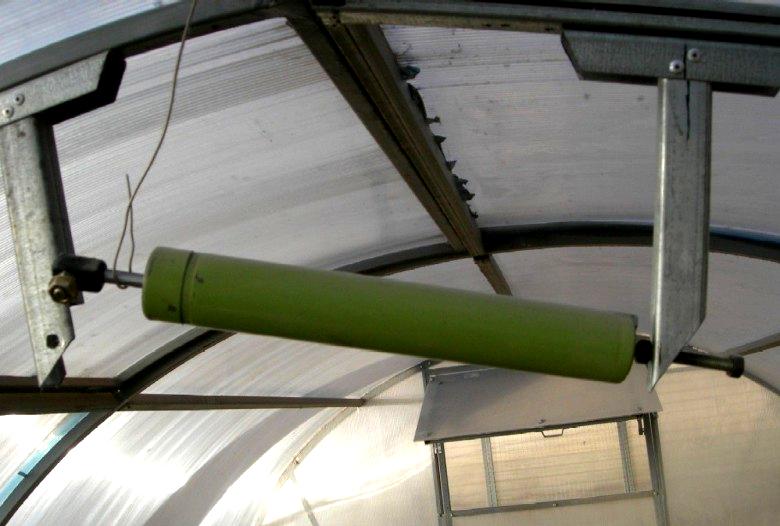

Термопривод из амортизатора

Этапы работы:

  1. На двух кусках трубы нужно нарезать резьбу и соединить их тройником.
  2. Торцы труб заглушить двумя сантехническими заглушками.
  3. В газовом амортизаторе необходимо отрезать шпильку, просверлить отверстие и нарезать в нем резьбу М10.
  4. Вставив в дрель сверло на 10 нужно насквозь просверлить болт от тормозного шланга и заглушку.
  5. Закрутить болт с контргайкой заглушку.
  6. Свободную часть болта вкрутить в резьбу в амортизаторе.
  7. Заглушку с внутренней резьбой соединить с тройником сгоном с контргайкой.
  8. Терморегулятор готов. Для того, чтобы залить в него машинное масло, нужно всего лишь открутить одну крайнюю заглушку.
  9. После залива масла терморегулятор можно устанавливать под форточку.

Для чего нужна терморегуляция в теплице?

В теплицах очень важно поддерживать температуру воздуха, а также почвенного слоя на определенном уровне вне зависимости от того, какая овощная культура в них выращивается. Благодаря обеспечению круглосуточного регулирования температурного режима с учетом вида растения, выращиваемого в данном приспособлении, можно получить достаточно высокий урожай

Благодаря обеспечению круглосуточного регулирования температурного режима с учетом вида растения, выращиваемого в данном приспособлении, можно получить достаточно высокий урожай.

В противном случае, при резких перепадах температуры воздуха, замерзании, а также перегреве слоя почвы, нет смысла использовать теплицы.

Ведь понижение температуры служит причиной того, что зелень намного хуже начинает усваивать из грунта все необходимые питательные вещества, а ее повышение приводит к тому, что растение начинает либо стремительно идти в рост, либо практически полностью сгорает.

За счет регулирования температуры в теплице и постоянного контроля разных параметров внутри темпицы достигается максимальное развитие корневой системы у той или иной выращиваемой овощной культуры и их правильный рост. Кроме того, происходит правильное формирование плодов и уменьшаются сроки их созревания.

Для каждого вида растений необходима поддержка определенной температуры воздуха и почвы. В большинстве случаев такие показатели отличаются на пару градусов.

В среднем в теплицах устанавливается температура на уровне +20+22°С

Однако, подбирая наиболее оптимальный режим, следует обязательно принимать во внимание особенности культуры растения, выращиваемой в этом сооружении

Термопривод для теплицы из пластиковой бутылки

Экономичное устройство на основе обычной пластиковой бутылки в идеале подходит для небольших парников, снабженных от 2-х до 4-х фрамуг. Подготовьте к работе пластиковую бутылку объемом 5 л и еще одну на 800-1000 мл. Также предусмотрите пленку черного цвета, 2 патрубка и тонкую трубку из пластика, 1 м доску из древесины.


Делая термопривод, ориентируйтесь на схему и чертежи ниже. Соблюдайте этапы работ:

  1. Тщательно вымойте бутылку 5 л.
  2. Посередине днища бутылки соорудите отверстие. Ввинтите патрубок и зафиксируйте к пластиковой трубке длиной не больше 1 м. Места соединений обработайте термопастой. Позаботьтесь о герметичности стыков. Если герметичность оставляет желать лучшего, изделие не сможет функционировать.
  3. Трубку, выходящую из бутылки, рассчитанной на 5 л, присоедините к бутылке 1 л.
  4. Обклейте бутылку 5 л черным пленочным покрытием. Подвесьте ее под потолок теплицы, там, куда поднимаются воздушные массы.
  5. Маленькую бутыль оставьте около створки.
  6. Торец деревянного бруса зафиксируйте к фрамуге, оставшийся монтируйте над бутылкой 1 л так, чтобы пластик смялся под массой древесины.

Когда бутылка 5 л нагреется, давление станет выше, воздушные массы расширятся и перейдут к маленькой емкости. Она распрямится, поднимет брус, и она вытолкнет раму наружу. При большей температуре в теплице давление выше.

Зачем нужна вентиляция теплицы

Теплица перед дачником ставит всегда несколько задач – как сберечь тепло, защитить насаждения от неблагоприятных климатических условий и погоды, так и вовремя проветрить эту конструкцию, чтобы избавиться от излишков влаги и несколько снизить температуру воздуха в ней. Но мало кто задумывается, почему же необходимо внимательно следить за микроклиматом в теплице и вовремя проветривать эту конструкцию.


Термопривод-ДВ с кронштейном и доводчиком (газлифтом)

Основные причины необходимости проветривания теплиц.

  1. В теплицах, где плохо организовано проветривание, держится высокий уровень влажности, из-за чего активно размножаются болезнетворные микроорганизмы.
  2. Влажные и душные условия очень любят не только бактерии, но и различные вредители.
  3. Растениям необходим свежий воздух для «дыхания», вернее, для процесса фотосинтеза.
  4. Для растительных организмов чрезмерно высокая температура очень вредна — они начинают иссушиваться, «сгорать» и в итоге погибают.
  5. Правильно организованная вентиляция обеспечит отличный микроклимат, что положительно скажется на самочувствии растений и качестве урожая.
  6. Хорошее проветривание позволяет закалить растения, улучшить их иммунитет.
  7. Проветривание поможет закалить и рассаду, стоящую в теплице, приучить к самостоятельной жизни в грунте.
  8. Воздухообмен и проветривание нужны для осуществления процесса опыления растений.


Чтобы растения и цветы выросли быстро, позаботьтесь о вентиляции

При этом важно не просто наличие вентиляции, но и ее правильная организация. Как попало смонтированных форточек будет явно недостаточно – как правило, примитивная система проветривания, удобная человеку, не подходит растениям. Особенно важно проветривание для теплиц из поликарбоната

В обычной теплице у растений есть хоть небольшой, но шанс, что свежий воздух проникнет через щели в конструкции

Особенно важно проветривание для теплиц из поликарбоната. В обычной теплице у растений есть хоть небольшой, но шанс, что свежий воздух проникнет через щели в конструкции. С этой же точки зрения поликарбонатные теплицы можно назвать практически герметичными

С этой же точки зрения поликарбонатные теплицы можно назвать практически герметичными.


Потолочное автоматическое проветривание

Однако с проветриванием нужно быть очень осторожным – теплолюбивые тепличные культуры могут и погибнуть из-за сквозняка и холодного воздуха. Именно поэтому теплицу необходимо закрывать на ночь даже в теплую погоду – заморозки могут ударить без предупреждения и загубить все ваши труды.

Чтобы правильно обеспечить в теплице проветривание и циркуляцию воздуха, садоводам необходимо внимательно следить за погодными условиями, а также постоянно находиться на дачном участке, чтобы иметь возможность то открывать, то прикрывать двери и окна в тепличной конструкции. А это не всегда удобно, например, работающему человеку. Но даже эта непростая ситуация теперь имеет решение. Вы можете приобрести термопривод для теплицы, который будет обеспечивать автономное проветривание конструкции, делая за вас эту хлопотную работу.


Универсальный автоматический проветриватель теплиц для боковых и купольных форточек

Виды и особенности конструкции

Термоприводы для теплиц промышленного производства выглядят примерно одинаково. Совсем другое дело – самодельные устройства, для изготовления которых народные умельцы приспособили самые разнообразные подручные материалы.

Поскольку купить и установить готовый термопривод не составит труда, мы рассмотрим основные виды самодельных конструкций:

  1. Из газового амортизатора: в качестве рабочей жидкости в данном случае используется автомобильное масло. Для изготовления понадобится поршень амортизатора, два крана и металлическая труба, в которой будет находиться масло. Шток амортизатора крепится к форточке. К одной из сторон трубы крепят кран для заливки масла, а с другой – такой же кран, через который масло будет сливаться. Дно газовой пружины обрезают и плотно присоединяют к трубе. Присоединив такое устройство к форточке, вы будете уверены, что проветривание будет осуществляться вовремя: масло, расширяясь, будет поднимать шток и возвращать его в исходное положение при остывании.
  2. Из пластиковой бутылки: этот бюджетный вариант отлично подходит для небольших теплиц, в которых открывается всего несколько окон. Для изготовления вам понадобится две пластиковые бутылки (на 5 и 1 л), немного черной полиэтиленовой пленки, кусок деревянной доски, два патрубка и метровая трубка ПВХ небольшого диаметра. В центре днища чистой и сухой пятилитровой бутылки просверливают отверстие. В него вставляют патрубок и соединяют его с трубой ПВХ. Чтобы емкость была полностью герметичной, все стыки лучше замазать термопастой. Остаток трубочки, идущий ото дна, вставляют в литровую бутылку. Лучше делать это через отверстие, просверленное в крыше. Далее нужно обернуть большую емкость черной пленкой и подвесить ее под потолком. Маленькую бутылку подвешивают рядом с форточкой. Деревянную доску одним краем прибивают к фрамуге, а второй устанавливают над литровой бутылкой так, чтобы она сминалась. В результате нагрева большой емкости теплый воздух начнет поступать в маленькую бутылку. Под действием расширенного кислорода она распрямится и поднимет доску, которая вытолкнет раму наружу.
  3. Из баллонов и мяча: еще один простой вид самодельного устройства для проветривания теплицы. Для его изготовления вам понадобится небольшая деревянная коробка с крышкой, мяч, шланг, доска и два баллона. К сообщающимся баллоны присоединяют шланг, причем его длина должна соответствовать высоте теплицы. Второй конец шланга надевают на сосок сдутого мяча. Мяч нужно положить в коробку и закрыть крышку. К крышке прибиваем доску и соединяем ее с фрамугой. Баллоны подвешивают под потолком, а коробку с мячом устанавливают под форточкой. Баллоны, нагреваясь, начнут подавать теплый воздух через шланг к мячу. Он надуется, откроет крышку, а прибитая доска откроет форточку.

Все эти виды самодельных приборов для теплицы достаточно простые в изготовлении, но не стоит забывать о том, что они не отличаются длительным сроком службы, особенно это касается конструкций из бутылок. Поэтому, если вы хотите смастерить более надежную конструкцию, вам придется использовать и более прочные материалы.

Установка термопривода

Как же установить это нехитрое, но действительно полезное устройство к себе в теплицу? Все очень просто – достаточно следовать пошаговой инструкции.

Шаг 1. Проверьте, как открывается и закрывается дверь, форточка или окно. Створки должны легко проворачиваться на петлях, вы не должны прилагать больших усилий.

Шаг 2. Наметьте при помощи маркера место на створке, где будет установлена часть механизма – кронштейн, который находится в единичном числе. Он должен крепиться таким образом, чтобы шток в одной из деталей устройства мог двигаться на 8-10 см. Просверлите отверстия и закрепите его двумя саморезами.

Шаг 3. Возьмите другие кронштейны (в наборе 2 шт.) и установите их при помощи саморезов на стенку теплицы и дверной проем так, чтобы при полном открывании створки расстояние между опорными центрами устройства было 44 см. Один из кронштейнов (для газовой пружины) крепится на раме, второй (для термопривода) – на стене.

Шаг 4. Наденьте специальные фиксаторы на газовую пружину и непосредственно сам термопривод.

Шаг 5. Возьмите термопривод и начинайте монтировать его на той стороне теплицы, что противоположна открываемому проему. Термопривод – эта та деталь, которая длиннее других.

Шаг 6. На кронштейнах имеются специальные шаровые опоры, на которые и надеваются фиксаторы, имеющиеся на концах термопривода и газовой пружины. Эти детали, установленные на других краях частей устройства, закрепите на первом кронштейне, установленном на створке ранее.

Шаг 7. Проверьте работоспособность устройства, после чего можете приступать к использованию термопривода.

Кстати, если вам понадобится демонтировать прибор (рекомендуется это делать на зиму), то всего лишь на 2-3 мм приподнимите специальную стопорную пружинку на фиксаторе.

Такое устройство, как термопривод для теплицы, можно купить в садоводческих магазинах или заказать в интернете. А также можно сделать и своими руками.

Открывание теплицы в автоматическом режиме: установка термопривода

Что такое термопривод, и как им пользоваться? Любой садовод-любитель не раз раздумывал о том, чтобы облегчить труд на участке. Для облегчения труда, в наше время уже существует огромное количество автоматики.

Например:

  • Разнообразные оросители;
  • Насосы;
  • И многое другое автоматическое оборудование и механизмы.

Одним из них является термопривод для теплиц. Термопривод для теплиц – это механизм, позволяющий без участия человеческих усилий производить открывание или закрывание механизмов проветривания теплицы.

К системам проветривания можно отнести процесс открытия дверей теплицы или форточек.

При нагревании до определенной температуры, термопривод сам обеспечит открывание теплицы. Человеку только придется наслаждаться этим процессом, который и получил название автоматический.

Делаем термопривод из гидроцилиндра от автомобиля

Гидроцилиндр от автомобиля – газовый, а потому требует определенной доработки.

  1. Сверлим в не отверстие и выпускаем газ.
  2. Нарезаем там же резьбу 10х1,25 для присоединения шланга – лучше брать длинный тормозной для «Нивы», который можно найти в любом автомагазине. Крепим его болтом со шпилькой М6 на головке – такой же, как была на дне цилиндра. Это необходимо для того, чтобы закрепить головку шарнира на прежнее место.
  3. Изготавливаем сами или заказываем у токаря ресивер для термопривода.
  4. Вытесняем воздух и заполняем маслом. Шток цилиндра при температуре всей системы должен быть утоплен полностью.
  5. Тщательно проверяем на герметичность всю систему.

Если вы не знаете что такое гидроцилиндр, то это видео для вас:

Как сделать термопривод своими руками

Для их изготовления понадобится больше материалов и затрат времени, но при этом вы будете уверены, что самодельное устройство прослужит без сбоев в течение длительного времени.

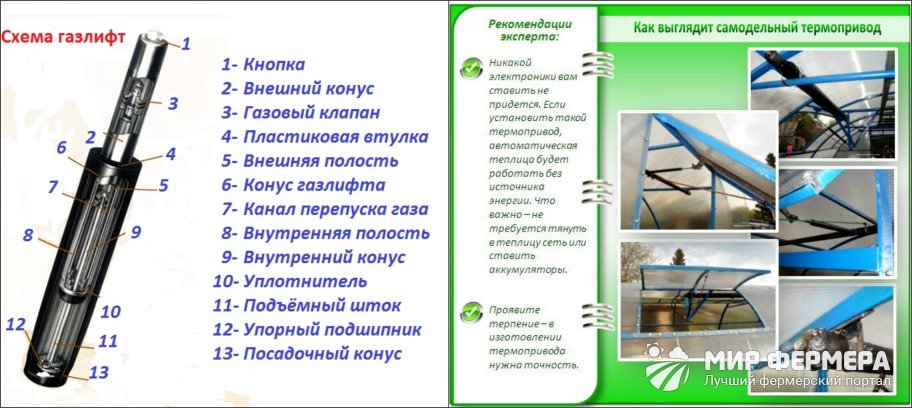

Старое компьютерное кресло – источник отличного сырья для изготовления прочного и надежного термопривода в теплицу.

Для изготовления термопривода из офисного кресла вам понадобится сам цилиндр, тиски, кусок металлической трубы, болгарка, сварочный аппарат и машинное масло (рисунок 2).

Сборка проводится так:

Конец пластикового штока зажимают в тисках и вытягивают. Вы должны увидеть штырь клапана, находящийся внутри.
Далее нужно зажать в тисках металлическую ось (диаметр 8 мм и высота 6 см). На эту ось нужно опереть цилиндр и спустить с него весь воздух.
Болгаркой срезают цилиндр с конусностью и выдавливают шток

На данном этапе нужно соблюдать осторожность, чтобы случайно не повредить поверхность детали и ее манжетку.
На штоке нужно нарезать резьбу М8 и установить внутреннюю гильзу цилиндра обратно. Все составляющие заготовки нужно тщательно промыть, чтобы на них не осталось металлической стружки.
В гильзу нужно вставить шток и аккуратно извлечь его из цилиндра, чтобы в процессе случайно не повредился сальник.
На шток накручивают гайку, чтобы в процессе работы шток не проваливался в цилиндр. Далее нужно вставить внутрь алюминиевый поршень, а к его наружному концу – герметично приварить трубу.
На завершающем этапе на резьбу штока навинчивают гайку М8 и соединяем шток с форточкой с помощью вилки.

Далее нужно вставить внутрь алюминиевый поршень, а к его наружному концу – герметично приварить трубу.
На завершающем этапе на резьбу штока навинчивают гайку М8 и соединяем шток с форточкой с помощью вилки.

Рисунок 2. Технология изготовления самодельного термопривода

Теперь останется только установить конструкцию на выбранное место и залить в систему машинное масло. Нагреваясь, масло будет приводить в действие шток, который откроет фрамугу, а при охлаждении жидкость начнет сжиматься, и фрамуга закроется.

Из амортизатора

Обычный автомобильный амортизатор тоже можно превратить в термопривод для теплицы, но следует учитывать, что этой детали потребуется определенная доработка (рисунок 3).

Когда все детали будут готовы, нужно вытеснить из амортизатора воздух и залить в него масло

При этом важно следить, чтобы шток был полностью погружен в жидкость. На завершающем этапе вам останется только проверить герметичность соединений системы и установить устройство на форточку. Рисунок 3

Схема изготовления устройства из амортизатора

Рисунок 3. Схема изготовления устройства из амортизатора

Устанавливать такое устройство лучше под потолком, где воздух нагревается быстрее. Соответственно, и машинное масло начнет быстрее расширяться, приведет в действие шток и он откроет форточку.

Поэтапное изготовление

Наш гидробак готов.

Сборка и заправка системы


Схема гидробака и гидроцилиндра в сборе.

Соединяем тормозным шлангом гидробак с гидроцилиндром.

Теперь систему необходимо заправить маслом. Для этого подойдет обычное веретенное масло.

Но чтобы наша система работала нормально, перед заливкой, масло необходимо охладить.

  • Для этого емкость с маслом помещаем в холодное место, температура масла должна упасть до 14 – 15 °C.
  • Когда масло остынет, начинаем заливать масло в гидробак. При этом двигаем шток гидроцилиндра, прокачивая данным образом всю систему.
  • Когда гидробак почти полностью заполниться, закрутим заглушку с резьбой. Затянуть ее можно газовым ключом, шток гидроцилиндра должен быть в это время в задвинутом положении.
  • Через отверстие заглушки, доливаем масло до самого края.
  • В отверстие начинаем вкручивать болт с контр – гайкой и шайбой уплотнения.
  • Вворачивать необходимо до половины или до того момента, когда шток гидроцилиндра начнет выдвигаться.

Наша система готова.

Калибровка и установка системы

Теперь ее необходимо откалибровать.

  • Когда температура масла повысится, оно начнет выдавливать шток.
  • Откручивая или закручивая регулировочный болт, можно добиться требуемого температурного режима.
  • Гидробак необходимо разместить под потолком теплицы с обязательной защитой от прямых солнечных лучей.
  • Вес рамы необходимо также отрегулировать таким образом, чтобы после понижения температуры ее вес мог свободно задвигать шток гидроцилиндра.
  • При необходимости излишки масла можно стравить через регулировочный болт ослабив контр-гайку.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
