Тетива для лестницы: изготовление и монтаж

Особенности лестниц с тетивой

Лестница, в основании которой лежит тетива, является наиболее простой конструкцией. Тетива представляет собой парные балки, на внутренней стороне которых есть пазы для установки ступеней. Изготовление тетивы для лестницы может проводиться в домашних условиях своими руками, при этом если изделие одной стороной крепится к стене, то тетива может быть одна. Конструкция фиксируется на стене больцами.

Можно купить готовый косоур, прямой или винтовой, деревянный или металлический. Способ крепления ступеней принципиально отличается от тетивы, поскольку доска кладется на выпиленный зубец. При передвижении по лестнице домашние не заметят разницы по удобству, но внешний вид тетивы считается более удачным. Наружный торец скрывает место крепления ступеней, что делает изделие внешне очень привлекательным.

Лестница с тетивой

Тетива может быть изготовлена из разных материалов, но чаще выбирают дерево или металл. Сделать надежную основу можно из древесных брусков, которые будут достаточно прочными и долговечными. Изготовление не требует использовать сварку, швы от которой существенно портят вид конструкции. Тетива из хвойных пород визуально очень привлекательна из-за рисунка древесных волокон в местах распила.

Прочностные характеристики подходят для изготовления лестниц, но со временем начинает выделяться смола, которая мешает окраске и покрытию лаком. Лиственная тетива более популярна из-за простоты обработки. Чаще всего применяют бук и вишню, дуб и клен. Ламели могут быть цельными или склеенными, что не снижает параметров прочности.

Классификация по конструктивному признаку

Классификация разделяет модели по своим конструкционным особенностям. Для больших комнат будет возможным использование крупных вариантов. Также рекомендуется проводить лестничную облицовку и декорирование. Часто применяется винтовая отделка ступеней в доме. Именно от параметров помещения и основных требований и зависит выбор конструкции.

Виды лестниц:

бескаркасный тип. Специальные болты крепятся к лестнице, а также к стене;
косоурные лестницы. В качестве опоры используется наклонная плоскость, на которую уже и закрепляют все элементы. Опора может быть прямой или винтовой;
цельнометаллический. Фактически такой вариант представляет собой полноценную конструкцию, на которую крепятся ступени;
комбинированный. Такой тип является очень частым и требует нескольких материалов, которые дополняют металлическую конструкцию.

https://youtube.com/watch?v=Jb-nYFEetug

Конструкцию и модель лестницы выбирают только после того, как были учтены все нюансы и требования использования.

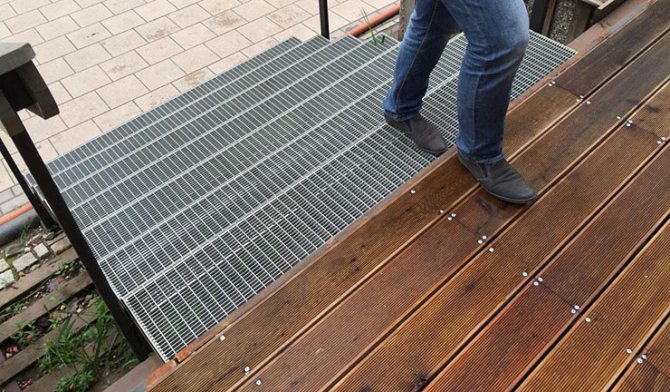

Решетчатый настил

Из чего сделать ступени для металлической лестницы, во многом зависит от сферы их использования. Поступи из решетчатого настила используются довольно часто. Данный вид настила имеет небольшие насечки на поверхности, что позволяет им препятствовать скольжению. Ступени из решетчатого настила лучше всего использовать при оформлении уличных лестниц, так как ячеистая структура не позволяет воде скапливаться и образовывать наледь в зимнее время года.

Данный вид ступеней может иметь различный облик и противоскользящий кант, который уменьшает вероятность несчастных случаев при спуске. В жилых помещениях настил и решетки чаще всего используются в винтовых лестницах, что придает им большей легкости и готический вид.

Рифленый лист

Рифленый лист получил большое распространение при оборудовании лестниц в производственных помещениях. Данный стальной материал имеет покрытие с небольшими выпуклостями, которые могут иметь различные формы и размеры, а также располагаться в определенном порядке или хаотично. Они позволяют уменьшить вероятность скольжения во время ходьбы. Однако данный вид поступей не рекомендуется использовать при оформлении уличных лестниц. Это связано с тем, что рифленый лист не имеет дополнительных отверстий, которые должны быть для отвода воды и предотвращения надели.

Сам стальной лист может быть нарезан с учетом необходимой формы и размеров. Он укладывается на специально подготовленный каркас, изготовленный из стального профиля, в котором используются уголки.

Профилированные решетки

Поступи из профилированных решеток изготавливаются в основном из алюминия или стали. Для этого используются листы, которые в процессе производства прокалываются изнутри, и одну или сразу обе стенки прокола поднимают вверх. Размер проколов, а также высота поднятых стенок значительно отличаются. Чем больше выступов содержит лист, тем выше противоскользящие свойства. Данный лист может быть нарезан в соответствии с различными формами и размерами, необходимыми для крепежа на лестничном марше.

Чаще всего такие ступени используются на уличных лестницах, благодаря возможности удаления воды. Однако они широко распространены и в производственных помещениях с повышенной влажностью.

Такие решетки используются в основном на уличных лестницах

Сетчатые ступени

Стальная металлическая сетка для ступеней обычно изготавливается в соответствии с ГОСТом, применяемым для профилированных листов. Однако она отличается по технологии производства. Просечно-вытяжные листы изготавливаются из различного материала, чаще всего используется цинк или нержавеющая сталь.

Первоначально в них проделываются отверстия, которые вытягиваются в противоположные стороны, формируя сетку. Форма и размеры ячеек могут значительно отличаться. За счет такой технологии общий вес изделия значительно уменьшается, что позволяет не перегружать общую конструкцию.

Использование сетчатых ступеней на улице зависит от наличия рифленой поверхности, которая предотвратит скольжение. В основном такой материал используется для отделки лестниц внутри производственных помещений.

Характеристики и особенности

Тетива лестницы – это не только элемент, определяющий вид фиксации ступеней, но и предмет декора помещения, который не должен контрастировать с основной концепцией оформления.

По вариативности крепления ступеней к тетиве лестницы делят на следующие типы:

С врезными и задвижными ступенями. Опорная балка имеет пазы, в которые вставляют проступи. Для того чтобы ее изготовить, не нужно обладать особыми профессиональными навыками. Основное требование – чёткость при разметке полотна опорной доски под места для выпиливания пазов.
Со ступенями на уголках. Самый простой вид крепления. К планке пристреливают металлические уголки или деревянные бруски, которые служат опорой для проступей. Их также крепят на массивных болтах и металлических шпильках.
С забежными ступенями. Используют в основном при монтаже винтовых лестниц или поворотных многомаршевых конструкций. Забежные ступени имеют коническую форму проступей, внешний край которых крепится к боковым планкам, а внутренний – к опорному столбу. Как правило, винтовые конструкции проектируются с одной тетивой, которую невозможно сделать своими руками, потому что она имеет очень сложную геометрическую форму.

В данном видео вы узнаете, как сделать тетиву:

Как работать с металлопрофилем во время монтажа лестницы

Каким бы прочным и долговечным ни был материал, у него обязательно есть свои особенности, знание которых значительно упростит работу и поможет избежать неприятностей.

Поскольку металл достаточно тяжёлый материал необходимо постараться не утяжелять конструкцию, при возможности лучше подумать о том, как её облегчить. К примеру, если планируется установка деревянных ступенек, то лучше использовать лёгкие породы, это может быть даже берёзовая фанера;
Где бы ни устанавливалась лестница, в доме или на улице, железо обязательно нужно обработать антикоррозийным средством и покрасить. Разница заключается только в том, что обновлять уличную лестницу нужно чаще;
Чтобы самому произвести монтаж нужно уметь пользоваться сварочным аппаратом, иначе стоит воспользоваться услугами профессионального сварщика, или же для крепежа использовать болты. Но использование болтов не рекомендуется, лучше вообще не делать самому лестницу;
Если лестница делается со стороны улицы как эвакуационная, стоит учитывать нагрузку и вибрацию, которые неизбежны во время использования. Чтобы укрепить конструкцию стойки пролетов лучше уменьшить до разумных пределов.

Подготовительные работы

лестница из профильной трубы на косоурах

Ни одно дело не начинается без предварительных расчётов и чертежа. С их помощью можно точно определить количество материала, которое понадобиться. Чтобы работать было комфортно и не пришлось отвлекаться стоит приготовить нужный инструмент заранее, вам понадобится:

Электроды и сварочный аппарат;
Болгарка и круги для работы с металлом;
Перфоратор с набором сверл;
Молоток.

Во время подготовки стоит сделать разметку и разрезать материал в соответствии с необходимыми размерами.

металлические лестницы из профильной трубы

Рекомендация: Чтобы процесс сборки сложной по конструкции лестницы не стал головоломкой, детали стоит на этапе резки труб пронумеровать, от нижней к верхней.

лестница из профильной трубы
Ступени из профиля для установки в здании

Изготовление шаблона

Для того, чтобы сделать шаблон своими руками, необходимо прибить к заготовке из фанеры планочки. Отступ делать примерно в 5 сантиметров от каждого угла. Если Вы не станете «заморачиваться» этим, то рискуете прийти к тому, что тетива станет косоуром.

Важно! Если у Вас в проекте должна быть лестница, которая имеет две боковые тетивы, обращайте внимание на то, чтобы балки имели зеркальное соотношение во время прорезывания пазов. Невозможно представить самонесущую деревянную лестницу без тетивы. Все элементы лестницы закрепляются на тетиве: ступени, подступенки, перила

Тетива является основной деталью для деревянных конструкций и металлического каркаса для различных моделей лестниц. Внутри тетивы располагаются ступени. Поэтому она должна быть надежной и качественной, чтобы обеспечить безопасное перемещение человека по лестнице. Располагается тетива сбоку конструкции. Может устанавливаться с одной или с двух сторон, в зависимости от модели лестницы и ее способа монтажа

Все элементы лестницы закрепляются на тетиве: ступени, подступенки, перила. Тетива является основной деталью для деревянных конструкций и металлического каркаса для различных моделей лестниц. Внутри тетивы располагаются ступени. Поэтому она должна быть надежной и качественной, чтобы обеспечить безопасное перемещение человека по лестнице. Располагается тетива сбоку конструкции. Может устанавливаться с одной или с двух сторон, в зависимости от модели лестницы и ее способа монтажа

Невозможно представить самонесущую деревянную лестницу без тетивы. Все элементы лестницы закрепляются на тетиве: ступени, подступенки, перила. Тетива является основной деталью для деревянных конструкций и металлического каркаса для различных моделей лестниц. Внутри тетивы располагаются ступени. Поэтому она должна быть надежной и качественной, чтобы обеспечить безопасное перемещение человека по лестнице. Располагается тетива сбоку конструкции. Может устанавливаться с одной или с двух сторон, в зависимости от модели лестницы и ее способа монтажа.

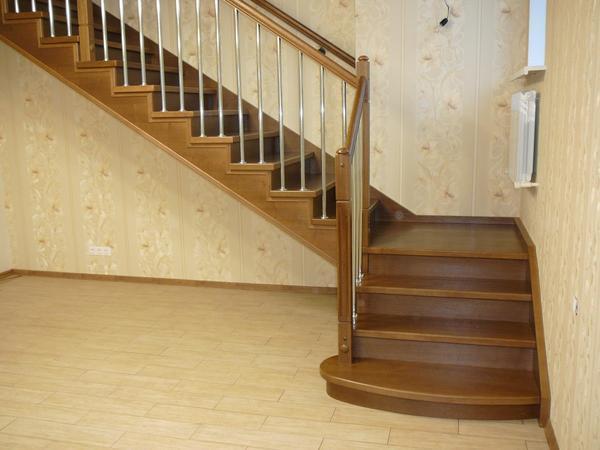

Принцип конструкции лестницы на тетивах в целом не отличается от установки на косоурах. Тетива опирается на верхнюю и нижнюю балку, а на них уже остальные элементы лестничной конструкции. Такой же принцип построения деревянных лестниц, которые имеют в своем строении косоуры. Но, ступени деревянных лестниц на тетивах опираются другим способом. В этом состоит отличие лестницы на тетивах от лестницы на косоурах.

Особенности деревянной лестницы на тетивах:

Ступени вставлены в пазы несущих балок;
Конструкция может иметь одну или две тетивы;
Могут быть открытыми и закрытыми.

Лестница на косоурах: ступени опираются сверху на косоуры. А ступени лестницы на тетивах расположены между двумя досками – тетивами. При вертикальной нагрузке, проступь незначительно прогибается вниз. После распрямляется. На концах ступени, в момент нагрузки, появляется распор. Чтобы конструкция лестницы прослужила долгое время, а тетивы не «расходились» в стороны, используют металлический пруток. Он выступает в качестве соединительного элемента. Его размер в диаметре составляет от 8 до 12 миллиметров. На концах он имеет резьбовое соединение и гайки.

Тетива для лестницы: что это такое

Тетива представляет собой основной несущий элемент лестницы. К тетивам крепятся ступени. Тетива может быть в конструкции деревянной лестницы или в лестнице, которая имеет металлический каркас. Тетива располагается с одной стороны на лестницы, другая сторона ступени крепиться к стене. Либо лестница имеет тетивы с двух сторон.

Тетива может быть изготовлена из разных материалов:

Дерева;
Металла;
Пластика.

Форма их может быть разной. Изготавливают тетиву по определенным размерам и стандартам. Она должна быть надежной, качественной, долговечной. Делают тетиву из цельной или модифицированной доски. Ее толщина должна составлять 60-80 мм, а ширина 220-240 мм.

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
Электроды.
Дрель, шуруповерт.
Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
Ручной фрезер – для сошлифовывания сварных швов.
Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
Рубанок.
Молоток.
Струбцины.
Наждачная бумага, кисти.
Антикоррозионная грунтовка.
Краска.
Сушеные доски толщиной 40 мм для ступеней.
Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Виды и требования к конструкции

По геометрии монтажа все конструкции можно разделить на следующие виды:

Прямые. Прямые одномаршевые сооружения применяются в домах с большой площадью. Под лестничным пролетом образуется пространство, которое можно эффективно использовать, обустроив чулан, гардеробную или зону отдыха. Это интересно: кладовка под лестницей.
Угловые. Угловые лестницы монтируют минимум из 2 коротких маршей, разделенных промежуточной площадкой, с помощью которой конструкция делает разворот на 90, 180 или 270 градусов. Применение веерного крепления ступеней позволит изменить направление следующего пролета на ¼ или ¾.
Спиральные. Винтовые конструкции предпочтительны для помещений с небольшой площадью. Однако они не рекомендованы к установке в домах, где есть маленькие дети и пожилые люди, ведь спиральная лестница отличается от маршевой повышенным уровнем травмоопасности.

оптимальный угол наклона в частном доме не должен превышать 45 градусов;
сумма высоты ступени и ширины проступи должна составлять 46 см (то есть, если ширина проступи составляет 30 см, высота должна быть 16 см);
безопасная ширина пролета – от 80 см;
максимальное расстояние между балясинами – не более 150 мм (особенно актуально для домов, где есть маленькие дети).

Наилучшим конструкторским решением для объединения уровней частного дома большой площади является одномаршевая прямая лестница. В помещениях, где не так много места, рекомендуется использовать угловые или винтовые конструкции.

Выбор материала зависит от ее назначения, расположения и дизайна помещения.

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой – несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета. Одинарные косоурные лестницы визуально очень легки за счет ажурности

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

Конструкция на двух косоурах – самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

кобылки – это небольшие приспособления, с помощью которых формируется опора для ступенек.
На схеме №4 – это кобылки
гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер

Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком. Это интересно: Пристройка к дому своими руками — познаем вопрос

Это интересно: Пристройка к дому своими руками — познаем вопрос

Требования и стандарты безопасности к лестницам

Для того чтобы лестница в своем доме была удобной и безопасной, она должна соответствовать следующим техническим стандартам:

Полезная ширина ступеней – не менее 90 см.
Наклон пролета – не более 40. Большее значение сделает подъем и спуск избыточно крутым. При меньшей величине параметра сама конструкция будет слишком громоздкой и занимающей много места.
Высота перил – не менее 0,8 м.
Высота ступеней – 15-18 см, а если нужно акцентировать удобство для детей – то 7-9 см.
Грузоподъемность – от 200 кг. Сооружение будет прочным при использовании качественных крепежных элементов и надежных материалов, достаточной толщины.

Ступени должны быть гладкими без заусениц, но и не скользкими: иногда стоит обезопасить лестницу дополнительными антискользящими ковриками

Простые лестницы на тетивах

Как и было обещано в прошлом разделе, опишем простой марш на тетивах без перекрытия ступеней. Может показаться, такая вставка нарушает повествование о строительстве лестницы. На самом деле автор хочет показать на примере, что всему своё место. Есть дорогие, представительского класса лестницы. о которых большая часть разделов сайта. На свете гораздо больше лестниц попроще (фото116, фото117, фото118 ) и для несложных конструкций применимы облегченные способы разметки и монтажа. Но и по тем и по другим ходят люди, удобство пользования дешевыми лестницами ни в чем не должно уступать дорогим. Поэтому к расчёту лестниц отнесемся со всей серьёзностью.

Конкретизируем: на вашей старой даче или в деревенском доме сгнило крыльцо, да и теще тяжело таскать сушить лук на чердак по приставной стремянке. Обе лестницы будем проектировать до предела экономичными, но не в ущерб качеству и внешнему виду. Для крыльца зададим уклон 34 градуса. Такой угол, примерно, соответствует соотношению длины и высоты лестницы 1:1.5. Для чердачной лестницы более важна компактность и примем уклон 60 градусов с соотношением 1,73:1. По ширине для крыльца достаточно ступени 850 мм, для чердачной — 700 мм. Лестницу будем делать из обрезного хвойного пиломатериала стандартного сечения.

Начнем с крыльца (рис. 1). Автор будет описывать достаточно высокую лестницу. а догадливые читатели уже сами отрежут лишнее или добавят недостающее. Пусть высота площадки крыльца от уровня земли будет 1200 мм. При уклоне 1:1,5 длина лестницы будет 1200×1,5 = 1800 мм. Делим высоту лестницы на 7 подъёмов ступени 1200:7= 171 мм. Проступь равна 1800:7 = 257 мм. Параметр шага по Блонделю 171×2+257 = 599 мм. Можете самостоятельно проверить варианты с другим количеством ступеней. При полученных размерах можно изготовить лестницу из стандартных материалов. Тетивы будем делать из бруса 100×150, ступени из доски 50×150, перила из доски 40×100, всё стандартной длины 6 метров. Вычерчиваем лестницу и составляем спецификацию:

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.
