Слесарные тиски своими руками — часть 1
Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.
Материал который я присмотрел для изготовления тисков:
— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм
Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.
Места сварки зачистил:
По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.
Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.
Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.
После этого приварил площадку с гайкой к пластине-основанию и зачистил.
В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:
Вот общий вид деталей для слесарных тисков:
В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.
После этого пластину приварил по всей длине. Получился своеобразный короб:
Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.
После этого получившийся короб зачистил:
В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.
В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.
Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.
В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.
Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.
С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.
Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.
В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.
Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.
Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.
При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.
Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:
В сборе на данный момент это выглядит так:
Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков
Основные элементы
Что должно быть в тисках? Обязательные элементы:
- губки для зажима с механизмом, который приводит их в движение, сдвигая или раздвигая. Обычно используется винтовой механизм;
- основание. Чем более усилие должны выдерживать зажимные губки, тем массивнее и прочнее должно быть основание. Чаще всего это литая или сварная деталь из качественного металла.
Как правило, необходимо также устройство для крепления тисков на верстак/стол/станок. Оно может быть винтовым (в стандартных заводских тисках используется прижимной винт), постоянным, на присосках. Если модель достаточно массивная, можно и не крепить ее к столу, но в этом случае всегда есть риск несвоевременного перемещения.
Разбираясь, как сделать тиски, необходимо обозначить круг задач. Если это будет универсальное изделие, используемое для закрепления разных деталей – стоит позаботиться о большом ходе зажимных губок и большом расстоянии от оси губок до основания. При выполнении точных работ стоит подобрать ходовой винт с малым шагом резьбы – это позволит закрепить деталь как следует, при этом не зажимая ее слишком сильно. То же касается тисков для работы с хрупкими/мягкими материалами. В этом случае стоит дополнить зажимные губки для тисков упругими накладками.
В зависимости от типа операций, может потребоваться поворотный механизм (это усложнит конструкцию) или дополнительная винтовая пара для смещения верхней части тисков по основанию.
Иногда нужно очень низкое, практически плоское основание. Такими, например, делают тиски для сверлильного станка своими руками.
Разработка конструкции тисков

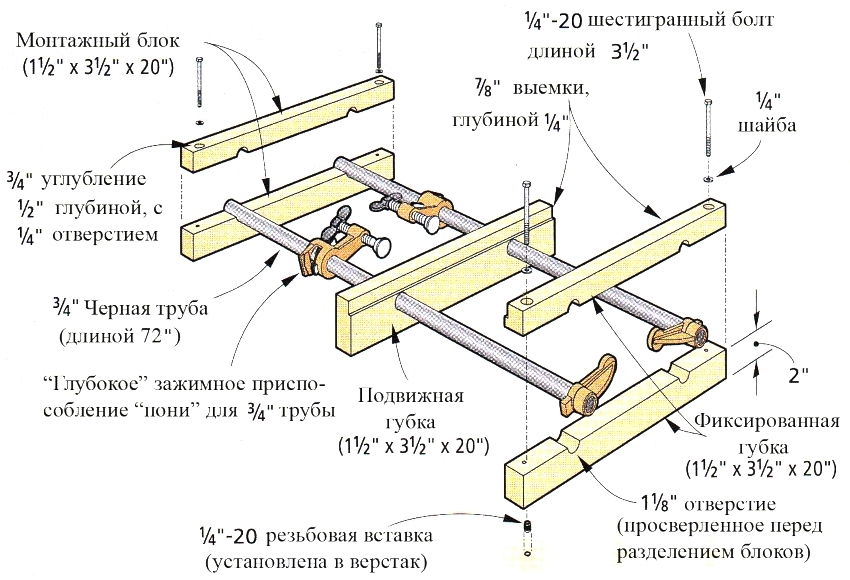

Чертеж самодельных тисков
При желании самостоятельно изготовить собственную конструкцию, необходимо подготовить чертежи (эскизы). За основу можно взять катаные уголки, швеллеры, двутавры. В промышленных устройствах используют чугунное литье. Небольшие по размеру могут изготавливаться из швеллера.
Самодельщики используют разные виды древесины или металлопрокат.
Деревянная конструкция
В составе изделий из дерева используют металлические элементы:
- винт. Применяют шпильки со стандартной резьбой. Если в наличии есть домкрат, то в разрабатываемом изделии будет использоваться прямоугольная резьба;
- гайка. Ее подбирают под имеющийся зажимной винт;
- крепежные элементы используют для придания жесткости.
Легкосъемная конструкция
По исполнению устройства могут быть:
- стационарными тисками, размещаемые постоянно на одном месте;
- переносными (легкосъемными) тисками. Их можно быстро снять, уложить в транспортное средство для выполнения работ по месту выполнения ремонта.
Как самостоятельно сделать столярные тиски
Практически любому домашнему мастеру приходится иметь дело с обработкой деревянных изделий. Необходимость в такой обработке может быть связана как с изготовлением различных деревянных конструкций, так и с ремонтом уже имеющихся. Выполнять эту работу, используя подручные приспособления с металлическими зажимными элементами, не только неудобно, но и чревато повреждением поверхности деревянной детали, появлением на ней вмятин и трещин. Именно поэтому для деревянных изделий лучше всего использовать столярные тиски. Сделать их своими руками тоже несложно.
Простейшая конструкция состоит из следующих элементов:
- корпуса из массивного деревянного бруска, который также служит неподвижной зажимной губкой;
- подвижной губки из деревянного бруска;
- цилиндрических направляющих из металла, по которым будет перемещаться подвижная губка;
- ходового винта, обеспечивающего перемещение подвижной губки;
- воротка, посредством которого ходовому винту сообщается вращение.
Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.
Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.
Содержимое обзора:
- Для чего же нужны слесарные тиски?
- Основные типы слесарных тисков
- Работа по изготовлению слесарных тисков в домашних условиях
- Классические самодельные тиски
- Фото тисков своими руками
Инструмент для вязания мушек
Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.
Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.
Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.
Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.
Originally posted 2018-07-04 07:41:07.
Виды слесарных тисков
Кроме надежной опоры, вы должны четко понимать, какие виды работ вы будете выполнять, и соотносить выбор настольных тисков с ними. В первую очередь это касается материала корпуса. На постсоветском пространстве чаще им является чугун.
Этот материал твердый, износостойкий, но довольно хрупкий. Поэтому если вы не собираетесь гнуть при помощи кувалды толстые стальные заготовки без серьезного предварительного их нагрева, то смело берите такие тиски, а если собираетесь, то лучше поищите стальные.
Если вам нужно будет в таких настольных тисках регулярно крепить заготовки цилиндрической формы, то желательно изготовить накладку на губку с треугольным вырезом. А если подобные операции будут довольно частыми, то советуем рассмотреть варианты конструктивного исполнения слесарных тисков, несколько отличные от стандартных.
Вообще, если говорить о функциональности слесарных тисков, то в первую очередь стоит подумать о размерах. Если вы точно знаете, что вам не придется работать с габаритными деталями, то не платите за лишний металл, а возможно рассмотрите даже компактные станочные тиски.
Или наоборот – возможен вариант работы с крупногабаритными деталями, но без особых усилий при их обработке. Тогда можно рассматривать вариант тисков с возможностью предварительного раздвигания губок без использования ходового винта.
Если у вас нет верстака, и также в перечне работ больше операций, не требующих приложения грубой физической силы к обрабатываемым деталям, то вариант с настольными тисками, закрепляемыми при помощи различных струбцин – ваш.
OLYMPUS DIGITAL CAMERA
Slesarnye-tiski-4
Slesarnye-tiski-11
Правда, последние – минитиски, лучше иметь в хозяйстве в качестве дополнительных. Большие детали в них не зажмешь, да и серьезных усилий к обрабатываемой заготовке не приложишь – недостаточно усилий прижима струбцины для удержания самих тисочков, но изготовить ключик от замка по образцу – самое то.
Кроме того такие тисочки иногда бывают незаменимы, если надо отвернуть прикипевшую гайку, когда вы можете использовать их в качестве ручного инструмента. Несмотря на миниатюрные размеры, прижим губок у них очень неплохой.
Также стоит упомянуть о небольших тисках на шаровом шарнире, которые служат для удобства обработки совсем небольших деталей сложной конфигурации, позволяющие производить обработку различных поверхностей детали с одного закрепления.
Понятно, что усилия прижима шарового шарнира не хватит на серьезные физические нагрузки, так что такие тиски пригодны для довольно специфических видов работ. Такими же, на наш взгляд не очень серьезными, будут тисочки с креплением при помощи присоски.
Для их более ли менее надежного закрепления нужна либо хорошо отполированная поверхность, либо стекло. На других поверхностях надежно закрепить их вряд ли удастся. И функционал у них также невелик.
Для всех типов слесарных тисков вам, очевидно, пригодятся дополнительные накладки для закрепления деталей из мягких материалов.
Некоторые настольные тиски имеют пневмопривод, значительно облегчающий процесс закрепления заготовки.
Но если у вас дома не слесарное мини производство, то вряд ли такие тиски вам пригодятся.
Что еще важно знать при выборе слесарных тисков? Достаточно много нареканий от пользователей на китайские тиски с чугунными корпусами, снабженных струбцинами для крепления – часто отламываются, поэтому, если хотите дешевые тиски из поднебесной, то лучше подберите из стали. Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса
Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше
Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса. Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше.
Как сделать самодельные тиски для столярных работ
Вследствие разнообразия запчастей, которые предлагает современный рынок, а также благодаря интернету, где можно найти большое количество чертежей с размерами, тиски своими руками изготовить абсолютно непроблематично. Сразу стоит отметить, что цена самодельного инструмента будет на порядок ниже стоимости готовых тисков.
Первое, что следует учитывать при изготовлении столярных тисков, – это то, что губки должны быть изготовлены из древесины мягких пород, что позволит избежать повреждения мягких деталей.
Чтобы работа была максимально удобной, тиски прикручивают к верстаку. Затем на неподвижной половине крепят простую мебельную гайку для последующего вкручивания шпильки. Последняя, в свою очередь, и будет отвечать за подвижность механизма. Следующий этап – это фиксация шайбы на подвижной губке и крепление воротка к рукоятке. Сами наконечники для губок можно сделать из простой фанеры.
Если нужно изготовить самодельные тиски для сверлильного станка своими руками, то следует выполнить разметку деталей, после чего вырезать три одинаковых бруса. Станину готовят из толстой доски либо же из трех листов фанеры. На двух неподвижных брусках сверлят по два вертикальных отверстия, на третьем – отверстие под шпильку, выполняющую роль зажимного механизма. Далее монтируют гайку в брус.
К концу шпильки приваривают маленький пятачок с четырьмя отверстиями для фиксации. Далее прикручивают шпильку к неподвижной губке, а ее конец – к подвижной. Саму же готовую конструкцию крепят на верстак.
Верстачные тиски своими руками в домашних условиях: видео, фото, схема
Подвидом столярных тисков, которые можно легко изготовить из дерева, являются тиски Моксона, или верстачные тиски, которые позволяют осуществлять фиксацию больших и габаритных досок, фанеры и панелей. При этом они не требуют обширной площади в мастерской, производят их из дерева. Для изготовления деревянных тисков своими руками потребуются:
С помощью схемы верстачные тиски можно изготовить своими руками в домашних условиях
- шпильки – 2 штуки;
- гайки – 4 штуки;
- доски – 3 штуки.
Последовательность работы:
- Доски вырезают необходимого размера.
- В неподвижной и подвижной частях сверлят по два отверстия.
- На неподвижной детали в подготовленные отверстия вставляют гайки, которые предварительно смазывают клеем с двух сторон.
- На краю шпильки приваривают вороток (с целью удобства) либо же приделывают ручку из дерева.
- Станину для неподвижной части тисков из дерева своими руками можно изготовить в виде ступеньки.
- Готовое изделие крепят к верстаку или к специальному столу. Для фиксации можно использовать как болты, так и саморезы.
Важным моментом в изготовлении деревянных тисков является то, что отверстия в неподвижной части должны быть меньшего размера, чем гайки, что предотвратит холостое прокручивание гайки в отверстии.
«Голая» кузница — без горна — верх неприличия
Если изъясняться высокопарно, то можно сказать, что горн является сердцем кузницы, только там «сталь подчиняется покорно», превращаясь почти в пластилин. Устройство это простое: в горниле такой печи горит уголь, туда и помещают металлическую заготовку, которую разогревают до необходимой температуры. Самый маленький горн можно соорудить даже из консервной банки. И он позволит делать кованые вещи так же успешно, как и его солидный «коллега» по ремеслу. Правда, и размеры у них будут соответствующие.
Главная задача, возложенная на работу этого оборудования, — обеспечение довольно большой температуры для разогрева стали. Лучшим вариантом станет твердотопливный очаг, где используется уголь. Есть у него и конкурент — кузнецкий газовый горн.
Основание и механизм передвижения
Основание тисков состоит из листа и приваренных к нему по краям двух уголков.
Внимание! Помните, чтобы не заклинило конструкцию, нам важно сохранить расстояние между уголками на ширину швеллера плюс 0,5-1 мм
Основание в сборе
Поэтому, до приваривания уголков к листу, посредине установите швеллер, а по краям, между швеллером и уголком, по картонке или, если есть, несколько трансформаторных пластин.
Механизм передвижения
После приварки уголков, проводим по центру основания линию и выставляем подготовленные гайки. Для этого накручиваем их на винт М16.
Под винт можно подложить обычные скобы от степлера, чтобы приподнять ближе к середине фронтальной плоскости.
Посмотрите на фото, все станет понятно. И делаем отступ от края листа вовнутрь на 5 – 6 мм.
Укладка скоб степлера
Чтобы заполнить пространство между гайкой и основанием тисков, можно подложить пластину 3-4 мм.
Помните! От того насколько точно вы выставите гайки, настолько хорошо будет работать механизм передвижения.
После установки гаек можно ставить крышку. Должен получиться корпус как на фото.
Корпус в сборе
На этом этапе, проверьте свободу хода швеллера, если очень туго, то снимите 0,5 -1 мм. со стенок. Стенки тогда будут не 40, а 39 мм.
Проверка хода
Далее с одной из сторон швеллера, внахлест, привариваем уголок и, установив его в корпус, размечаем место сверления отверстия под ответную гайку. А так же, варим повороты на основание. Должно получиться как на фото.
В сборе корпус и механизм перемещения
Следующим этапом привариваем оставшиеся повороты из труб на ответную часть тисков, вырезаем и крепим губки. Собственно все. Устанавливаем шпильку и закрепляем ее изнутри на подвижной части тисков как на фото.
Шпилька механизмаа перемещения
Заключительный этап, красим, сушим и собираем все вместе.
Заключительный этап, покраска. Изделие готово.
Основные типы слесарных тисков
Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.
Все виды тисков делятся на два типа:
- не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
- поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.
Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.
Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.
Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.
Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.
Слесарные
Тиски без резьбового зажима – слесарный инструментарий, который производится из стали и швеллера
Важной деталью в конструкции выступает ходовой винт
Одна из пластин из стали установлена посередине, разграничивая конструкцию пополам. Стальная основа и уголки завариваются меж собой, швы необходимо зачистить.
Порой для сочетания применяются болты с гайками. Размечать отверстия можно маркером. Стержень и губки устанавливаются в самом конце, прикрепляется рычаг для управления тисками. Такие приспособления можно использовать для кожи и дерева, они стерпят нужную степень нагрузки.
Особенности инструмента
При точном сверлении и последующей обработке детали очень важно использовать такой инструмент, чтобы добиться высокого качества продукции. Делать технологические отверстия, доводить металлические, деревянные бруски в руках неудобно и опасно. Поэтому если мужчина занимается слесарным, столярным делом или творческой работой по металлу, тиски необходимы
Поэтому если мужчина занимается слесарным, столярным делом или творческой работой по металлу, тиски необходимы.
Многие сверловщики, работающие в оборудованном гараже или сарае, используют металлические устройства, приобретенные в магазине, то есть изготовленные по утвержденным стандартам. Между тем такое приспособление, наряду с очевидным преимуществом, отсутствием необходимости что-либо собирать самостоятельно, обладает большим количеством недостатков.
Стандартные тиски, продаваемые в торговых точках:
- стоят дорого;
- очень тяжелые;
- громоздкие;
- не всегда удобные.
Также нередко попадаются экземпляры низкого качества. Вопрос особенно актуален для современных реалий, когда каждый производитель пытается максимально сэкономить на выпуске готовой продукции. В силу перечисленных и иных причин опытный мастер с течением времени приходит к логичному умозаключению, что изготовление слесарных тисков для сверлильного станка – осознанная необходимость.

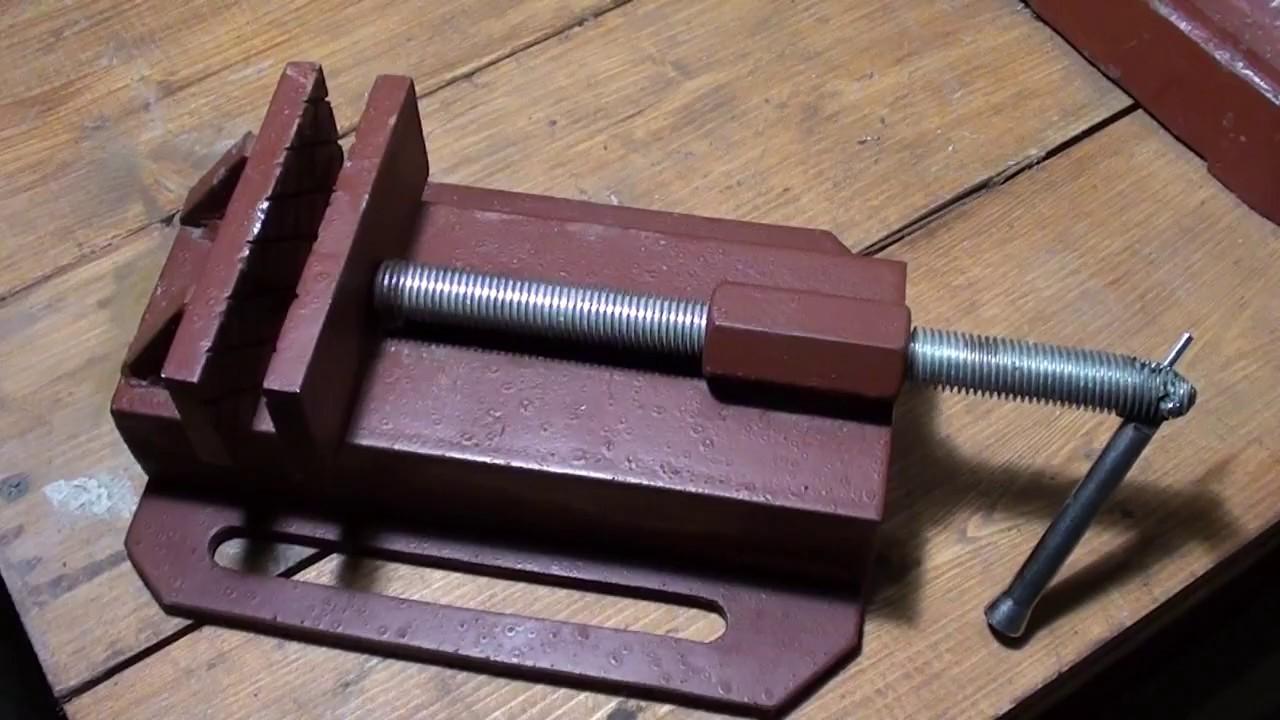

Инструментальные тиски для сверлильного станка, изготовленные своими руками, должны соответствовать требованиям: сверловщика, столяра, слесаря или домашнего мастера, который продолжительное время будет работать с инструментом, выполнять технологические операции – обтачивать, склеивать доски, пластины, закрепляя в губках тисов. В списке главных функций тисов должна значиться возможность надежного крепежа к металлическому верстаку. Иначе эксплуатация несложного изделия потеряет всякий смысл.
Устройство тисков достаточно простое:
- нижняя неподвижная подставка;
- станина с неподвижной планкой для зажима;
- металлический винт с крупной или мелкой резьбой;
- подвижный элемент с губкой.
В изделии предусмотрены фиксаторы (обычно три ручки) для надежного крепления регулируемых частей. Также присутствуют отверстия, чтобы смазывать поворотные, раздвижные элементы и крепежи, с помощью которых тиски устанавливаются к слесарному, столярному верстаку. Если планируется зажимать в устройствах большие детали, необходимо задуматься об изготовлении массивных тисков с большим запасом хода подвижной губки
Когда планируется выполнение банальных работ, можно обратить внимание на чертежи, где показаны разработки небольших изделий для домашнего использования. При ориентировании на точные сверловки с зажимом хрупких, мягких деталей следует присмотреться к ходовому винту с малым шагом резьбы и предусмотреть оснащение губок упругими накладками
