Минимальная и оптимальная толщина перегородки из гипсокартона

Типы каркасных перегородок

Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев. Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом. Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.

Тип конструкцииОсновные параметрыОсновные характеристики
С111Масса 1 м3 составляет 28 кг, высота может достигать до 8,0 м.Конструкция представляет собой одинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами ГКЛВ — водостойкого гипсокартона — в один слой. Внутри заполнена тепло — и шумоизолятором в виде минераловатной плиты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Минимальная толщина гипсокартонной перегородки С111 зависит от ширины профиля и листов ГК.
С112Масса 1 м3–53 кг, высота от 4, 0 до 9,0 м.Одинарный металлический каркас имеет двухслойную обшивку листами гипсокартона с обеих сторон. Наполнитель – минеральная вата. Тип конструкции обеспечивает более высокие звукоизоляционные характеристики (индекс RW – до 50 дБ) и огнестойкость (предел – 1,25 часа). Применяется как при перепланировке, так и в капитальном строительстве.
С113Высота может составлять до 9,5 м. Масса 1м3 – около 78 кг.Каркас из стального профиля имеет «одинарную» конструкцию и обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. Минеральная вата, заполняющая «внутренности», помимо защиты от шума, отлично сберегает тепло. За счет увеличения количества слоев ГКЛ повышаются звукоизолирующие свойства.
С115.1.Высота – до 6,5 м, масса 1 м3 – 57 кг.Оборудована двойным каркасом из стального профиля, который обшит двумя слоями гипсокартона. Наряду с прочностью и отличными показателями огнестойкости, обладает высокими звукоизоляционными характеристиками. Толщина гипсокартонной перегородки зависит от ширины используемого профиля, но даже ее минимальные значения позволяют применять конструкцию как при ремонте, так и при новом строительстве.
С115.2.Масса 1 м3 составляет 69 кг.  Макс. высота 9,0 метров.Кроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности увеличивается прочность перегородки, а также ее шумо – и теплоизоляционные свойства. Внутри заполнена плитами из минваты.
С116Высота от 4,5 до 6,5 м. Масса 1 м3 составляет 61 кг. Минимальная толщина перегородки С116 – 220 мм.Особенностью этой конструкции из двойного металлического каркаса, обшитого листами ГКЛ в два слоя, является наличие пространства для коммуникаций. Данный тип перегородок обеспечивает возможность прокладки труб отопления, водопровода или канализации, а также скрытого монтажа электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции С116 составляет 50 дБ.
С118Масса 1 м3 — 86 кг. Макс. высота – 9 мПерегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0,5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции.
С121Масса 1 м3 – 32 кг. Макс. высота 3,1 м.Каркас изготовлен из деревянного бруса, который имеет влажность 12% и обшит с обеих сторон одним слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона типа С121 зависит от ширины бруса и листов ГК.
С122Масса 1 м3 составляет около 57 кг. Высота 3,1 м.Отличается двухслойной «обивкой» деревянного каркаса листами гипсокартона. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

Гипсокартон, применяемый в конструкции перегородок, может быть, как обычным, марки ГКЛ, так и водостойким (ГКЛВ) или огнеупорным (ГКЛО). Практическое применение, чаще всего, имеет материал в виде листов шириной 12,5 мм. Независимо от их вида и размера, поверхность может быть отделана любым способом: покрашена, облицована плиткой, оклеена обоями и т. д.

Какой гипсокартон лучше для перегородок?

Дело не в том, какой гипсокартон лучше, а где будет находиться перегородка или конструкция, которую планируется сделать. На сегодня, потребителю предлагаются следующие виды гипсокартона:

  • ГКЛ – обычный, применяемый в помещениях с нейтральной влажностью;
  • ГКЛО – огнестойкий, используемый для монтажа возле участков с высокой температурой и электрических щитов;
  • ГКЛВ – влагостойкий, применяется для санузлов, кухонь, рабочих помещений;
  • ГКЛВО – универсальный, сочетает устойчивость к открытому пламени и влаге.

Исходя из приведенных категорий, для каждого типа помещения, в котором запланировано построить перегородку, можно подобрать свойственный условиям эксплуатации тип ГКЛ.

Помимо этих параметров, гипсокартон классифицируется по типу кромок листа, а также толщине листов, что позволяет подобрать наиболее оптимальный вариант материала.

Если же планируется облагородить кухню или намечена перепланировка санузла, то уместно использование ГКЛО, при этом, если предусмотрена прокладка электрических коммуникаций внутри перегородки, то используется ГКЛВО.

Толщина листов разных видов гипсокартона

В зависимости от предназначения ГКЛ, производители выпускают несколько видов, которые отличаются характеристиками. Но оптимальные геометрические размеры листов определяются рынком и строительной практикой.

Ходовой лист толщиной 12,5 мм. По качествам – прочностным, звукоизоляционным, включая стоимость, он – «золотая середина». Гипс с такими параметрами присутствует в прайс-листах всех производителей, в линейках продуктов вне зависимости от предназначения – базовый, огнестойкий, влагостойкий или другой.

Стандартный или базовый ГКЛ используется для обшивки стен, потолков и перегородок внутри помещений. Поэтому его толщина средняя – 9 или 9,5 мм, если брать для потолка, и чуть больше средней – 12,5 мм, если он применяется для стен. Отделка потолка не требует тяжелого листа, с легким работать проще. А для стен берут прочный.

Влагостойкий (ГКЛВ) используется в помещениях с повышенной влажностью. Его применяют для устройства откосов, облицовки стен. Обладая стандартными размерами, он предоставляет повышенную прочность. Для потолка его не берут, а для стен, где в качестве финишной отделки используется тяжелый кафель, толщина составляет 12,5 мм.

Огнестойкий (ГКЛО) по габаритам такой же и той же прочности. Разница в добавках в гипсовую основу. Используется для отделки стен, а иногда и потолка помещений, к которым предъявляются повышенные пожарные требования. Толщина этого листа 12,5 мм, но выпускают ГКЛО и с размерами 15 и 18 мм.

Огневлагостойкий (ГКЛОВ) способен противостоять и воде и огню. Этот материал используется везде – для стен, потолка, перекрытий и т. д. У большинства производителей такие листы толщиной 12,5 или 15 мм.

Выбор толщины листа

Безусловно, основной размер фальшстены по толщине определяет профиль, но свою лепту вносит и гипрок, который выпускается в трех типоразмерах.

  • 12,5 мм – самый подходящий тип (и толщина) для создания перегородок;
  • 9,5 мм – используется для подвесных потолков;
  • 6,5 мм – самый тонкий тип (арочный). Оказывается незаменим при монтаже на криволинейно созданный каркас из металлопрофиля, гораздо легче гнётся.

Гипсокартонные конструкции позволяют прекрасно разделить пространство помещения, но при этом ни в коем случае нельзя забыть о планировании прохода или дверного проёма

Суммарные показатели толщины перегородки

Таким образом, суммарная толщина гипсокартонных перегородок определяется толщиной используемого профиля и толщиной листа.

Можно привести следующие наиболее широко используемые варианты перегородок по толщине (без учета незначительной погрешности на крепёж и отделку, которая может давать увеличение в 2-4 мм):

125 мм – ПС-профиль в 100 мм + 2 листа с двух сторон. Такая толщина полностью отвечает многолетним стандартам выполнения внутренних стен, выполненных капитальным образом при панельном строительстве.

73 мм – арочный ПП-профиль в 65 мм + 2 листа самого тонкого гипсокартона с двух сторон. Самая тонкая перегородка, которая может получиться в комбинации гипсокартон-профиль-гипсокартон. Такая минимальная по толщине фальшстена носит только декоративный характер, не стоит возлагать на неё какие-либо надежды с точки зрения нагрузки. (см. также статью Профиль для перегородок из гипсокартона: основа каркаса фальшстены )

Альтернативные варианты для увеличения жесткости

Приведённые два размера являются граничными по жесткости – максимальным и минимальным. Но цели дизайна иногда заставляют создавать самые различные комбинации. На самый широкий ПС-профиль вы можете наложить слой самого тонкого гипсокартона, скомбинировав сразу несколько слоёв. При этом, правда, придётся запастись изрядным дополнительным количеством саморезов.

По мере монтажа помещение преображается буквально на глазах, но необходим предварительный расчёт соотношения ширины листов гипсокартона и расположения профилей

На стандартный лист размером 2,5х1,2 м требуется около 60 саморезов. Если вы решили уложить 2 слоя один на один, первый слой потребует не больше 6-8 саморезов длиной в 2,5 см. Их необходимо размещать с шагом в 1 м. А вот второй слой уже потребует в 4 раза больше крепежа длиной в 3,5 см, при этом шаг установки должен составлять 25 см.

Полезный совет! При монтаже на металлическом каркасе листов с двух сторон следуйте давнему строительному правилу размещения в шахматном порядке. Листы с обратной стороны смещайте ровно на половину ширины. Такой нехитрый приём позволяет заметно увеличить жесткость всей конструкции.

Если толщина перегородки значительно превышает толщину конструкции (профиль – два гипсокартонных листа), особую заботу придётся проявить о торце фальшстены

Хороший дизайн требует максимального использования всех предоставляемых площадей. Созданием более широкой фальшстены вы можете обеспечить себе дополнительные площади в торце. В этой ситуации вам придется позаботиться об увеличении надёжности каркаса за счёт внесения в конструкцию дополнительных горизонтальных поперечин.(см. также статью Как сделать нишу из гипсокартона: советы и рекомендации )

Ни одна инструкция не научит вас, как это можно сделать, здесь главенствует фантазия и конструкторская мысль, а исходный материал всё тот же – 4 вида металлических алюминиевых профилей, крепёж и фото возможных вариантов воплощения.

Не будем забывать и о такой возможности, как деревянный каркас – в некоторых случаях он может показаться удобнее каркаса из металлопрофиля

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

  • Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
  • Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
  • Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
  • Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

Расчет толщины гипсокартонной перегородки

Навесные полки не дают серьезной нагрузки, так же как и крючки или вешалки. Если же предусмотрено вмешательство в конструкцию для создания ниш, в которых будут стоять тяжелые предметы, увеличивается и прочность изделия.Бывает, что для постройки используют арочный профиль 65, а также тонкие листы ГКЛ 9,5 по 1 слою с 2 сторон. В этом случае толщина равна 84 мм без учета декоративных элементов. Но, как было отмечено выше, строительство перегородок из листов 9,5 и меньше нецелесообразно: их стоимость незначительно отличается от более толстых полотен, при этом характеристики прочности значительно ниже.

При расчете минимальной толщины гипсокартонной перегородки необходимо учесть множество параметров. Будет ли в ней звукоизоляция, какой профиль используется, как много листов для обивки – все это увеличивает сечение на 1-2 см. В итоге конструкция может получиться не больше 8 см, либо больше 15 см.Совет! Для возведения декоративной перегородки, которой не грозят механические воздействия или высокое давление, можно использовать тонкие рейки металла 50, но сечение листов для нее уменьшать не нужно.

Если внутри будет использоваться слой шумоизоляции, либо планируется проведение водопровода, электрики, канализации, то используют расширенный профиль 100. Если прочность не должна быть высокой, применяют обычные полотна ГКЛ с однослойной обшивкой каркаса, в результате получается: 100 профиля + два листа по 12,5 = 125 мм готовой стены.

Управление шириной перегородки, как рвение включить в дизайн каждую характеристику конструкции

Если у вас появляется вопрос, какой профиль избрать для фальшстены, беря во внимание, что этот выбор обусловит ее толщину, то решить его будет до боли просто. Возьмите и замерьте толщину внутренних стенок в вашей квартире. Она составит приблизительно 10 см

Вот на данную величину и ориентируйтесь

Она составит приблизительно 10 см. Вот на данную величину и ориентируйтесь.

Более того, вы с удивлением обнаружите, что конкретно таковой профиль марки ПС и рекомендуется использовать для сотворения внутренних стенок из гипсокартона.

ПС-профиль выпускается 3-х размеров относительно поперечного сечения — 50 на 50, 75 на 50 и 100 на 50 мм. Последний размер и является самым распространённым. Особенностью ПС-профиля, не считая всего остального, является и наличие по всей длине монтажных отверстий, созданных для облегчения проводки снутри полости профиля инженерных коммуникаций.

Но направьте внимание и на два других размера. Если перегородка носит только декоративный нрав, если она не будет испытывать сколько-либо значимой нагрузки, то отлично может подойти ПС-профиль с размером сечения 50 на 50 и 75 на 50 мм. Нужно также подразумевать, что на строительном рынке существует ещё 3 вида железных дюралевых профилей:

Нужно также подразумевать, что на строительном рынке существует ещё 3 вида железных дюралевых профилей:

ПП-профиль (CD) – основной вид, но для навесных потолков. Он имеет сечение 60 на 25 мм. Естественно, ПП в главном для потолков, но при известном опыте, а главное, при требованиях дизайна, вы отлично его сможете использовать и для фальш стенки. Этому желанию ведь будет содействовать одна уникальная модификация ПП-профиля – арочная, выпуклого либо вогнутого типа, позволяющая создавать уникальные криволинейные конструкции. Данный профиль выпускается без монтажных отверстий.

ПН (UD) – «не самостоятельный профиль», потому что по задумке конструкторов предназначен в качестве вспомогательного — направляющего для ПП-профиля. Но, куда не заводит дизайнерская идея любознательного работника – ПН-профиль с фуррором может употребляться и как полностью самостоятельный элемент, этому содействует его маленькое сечение — 28 на 27 мм.

ПН (UW) – как разновидность профиля в качестве направляющих ПС.

Нужный совет! Какой профиль избрать для сотворения перегородки каждый мастер может решить без помощи других, зависимо от собственного опыта и предназначения фальшстены. Но если подразумевается снутри располагать и теплоизолятор, то безотступно советуем использовать только ПС-профиль шириной в 100 мм. Только он позволит расположить снутри стекловату без лишнего напряжения всей конструкции, сначала, листов гипсокартона. Не допускайте сотворения давления изнутри перегородки на листы гипсокартона со стороны теплоизолятора.

Соединительные скобы и крестовые соединения

Соединительные скобы используются для соединения СD по прямой линии, когда производится монтаж ГКЛ на потолок. Если комната имеет ширину или длину меньше 3 м, то соединительные скобы не применяются. Если же помещение имеет большую ширину или длину, то:

N = (L / 0,4) – 1) x k

Где N – соединительные скобы;

L – длина самой широкой стены в комнате;

k – поправочный коэффициент.

https://youtube.com/watch?v=FyMDu8ZQCsY

В зависимости от ширины комнаты, поправочный коэффициент имеет такую величину:

  • 3-6 м, k = 1;
  • 6-9 м, k = 2;
  • 9-12 м, k = 3 .

и так далее.

Крестовые соединения (крабы), которые применяются для соединения СD профилей в местах их перпендикулярного пересечения, рассчитываются согласно нарисованному плану монтажа ГКЛ.

Следует отметить, что из-за высокой цены соединительных скоб и крестовых соединений используют их достаточно редко. Как правило, СD профиля соединяются между собой путем вырезания соответствующего размера и загибания боковых стенок с дальнейшим соединением между собой при помощи саморезов по металлу.

Пример расчета материалов под потолок из гипсокартона.

Преимущества и недостатки

Перегородочные конструкции из гипсокартонных листов, как и из любых других материалов, имеют как плюсы, так и минусы. Но достоинств у таких простенков в разы больше, чем недостатков. Именно за это гипсокартон ценят и профессиональные строители, и домашние мастера.

Преимущества

Среди преимуществ гипсокартонных перегородок можно выделить следующие:

  • Минимальный вес – не создают чрезмерных нагрузок на основание здания и несущие конструкции, что особенно актуально при сооружении в многоэтажках и деревянных каркасных домах.
  • Простой монтаж – по силам даже новичкам в строительно-ремонтном деле.
  • Минимальное количество «мокрых» процессов – работать с раствором придется только на заключительном этапе при заделке швов между гипсокартонными листами.
  • Возможность скрытой прокладки коммуникаций – ширина простенка позволяет прокладывать в нем не только электропроводку, но и водопроводные трубы при необходимости.
  • Возможность создания различных фигурных конструкций – например, дверной проем можно сделать в виде арки любой конфигурации.

Недостатки

Но и недостатки у перегородок из ГКЛ тоже имеются:

  • Относительно низкая влагостойкость – даже влагостойкий ГКЛ нужно оградить от прямого воздействия влаги.
  • Невысокая механическая прочность – следует избегать прямых точечных ударов.
  • Минимальная несущая способность – навешивание тяжелых предметов возможно только на предварительно смонтированные закладные элементы, что несколько удорожает сооружение.

Межкомнатные перегородки во влажных помещениях

Отдельного внимания заслуживают решения для влажных помещений, например, для возведения стен санузлов в квартирах со свободной планировкой. Традиционные материалы, такие как кирпич и пенобетон, требуют в этом случае серьезной и дорогостоящей гидроизоляции. В противном случае пористая структура будет постепенно набирать влагу, теряя свои свойства и превращаясь в рассадник для плесени.

Один из стандартных вариантов решения – пазогребневые блоки во влагостойком исполнении. Проблема заключается в том, что они позволяют устанавливать только самое нехитрое сантехническое оборудование. Если же нужно смонтировать инсталляцию или, к примеру, установить водорозетки и подводку для встроенных смесителей, то сделать это в стене из неармированных ПГП будет непросто.

Куда удобнее специально рассчитанные для подобных целей пустотелые перегородки на легком металлокаркасе. Особенно учитывая то обстоятельство, что современные производители сантехнического оборудования специально адаптируют свои изделия для такого типа монтажа. Ограждающие поверхности в этом случае формируются из влагостойких гипсовых плит с повышенной несущей способностью, например, Gyproc Аква Стронг.

Помимо водостойкости, которая обусловлена включением в состав сердечника специальных добавок и гидрофобизаторов, такой материал отличается экологичностью

Это особенно важно при использовании в санузлах и помещениях, к которым предъявляются повышенные гигиенические требования. Что касается перегородок на основе древесных материалов, то их использование при возведении стен влажных помещений по понятным причинам ограничено

Гидроизоляция стен, потолка и пола – важный этап ремонта в ванной

Использование металлических деталей для монтажа перегородки

Инструменты для обработки профиля

Главное преимущество, которыми обладает практически любая перегородка из профиля для гипсокартона — это ее технологичность и простота монтажа.

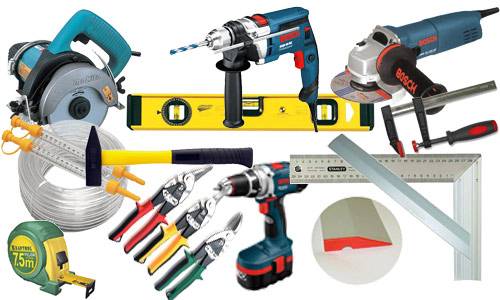

Для работы с металлическими панелями нам будут нужны:

Пила по металлу — самый удобный инструмент для подгонки панелей под нужный нам размер. Лучше всего для этой цели подходят дисковые пилы с отрезными полотнами или же сабельные модели.

Обратите внимание! Использование «болгарки» со шлифовальным диском нежелательно, поскольку в зоне высокого нагрева элемент утрачивает антикоррозионные характеристики, при высокой влажности в помещении обрешетка может начать ржаветь

  • Ножницы для работ по металлу. Применяются чаще всего для надрезов бортиков профиля при формировании стоечного узла, а также при сгибании арочных частей.
  • Пробойник – отличная альтернатива дрели, поскольку сверлить тонкий металл профиля довольно неудобно. Пробойники применяются для проделывания отверстий в стенках металлических элементов.

  • Клещи (скреппрофиль) – применяются для соединения частей каркаса без использования саморезов и других крепежных элементов. По принципу работы этот инструмент схож с пробойником, но при пробитии две детали соединяются по принципу заклепок.
  • Дрель или перфоратор. Используется для того, чтобы закрепить части каркаса на стенах, потолке и полу. В помещениях с бетонными основаниями специалисты рекомендуют применять сверла и буры с победитовыми наконечниками.
  • Шуруповерт – инструмент, работа с которым будет занимать 80% вашего времени. Применяется для соединения всех частей каркаса между собой с помощью специальных саморезов (3,9х25 мм).

Кроме того, нам обязательно понадобится ручной инструмент (молотки, отвертки), а также рулетка, мерный шнур и уровень. (см. также статью Гипсокартонная перегородка с дверью: особенности монтажа )

Собираем основание гипсокартонной фальш-стены

Итак, материалы и инструменты у нас готовы, значит, пора приступать к работе.

Здесь приведена инструкция, описывающая основные шаги процесса возведения короба фальш-стены:

От панелей ПН выбранной ширины с помощью пилы по металлу отрезаем части нужной длины. При этом не забываем о том, что в напольной части каркаса будет разрыв в области дверного проема.

Крепление нижней направляющей

  • Уложив панели на пол, с помощью перфоратора проделываем крепежные отверстия с шагом в 40-60 см. В отверстия вставляем гильзы дюбелей, крепим панели к полу, затягивая стопорные винты шуруповертом.
  • Ту же операцию проделываем с потолочной частью.
  • Стоечные профили, отрезанные в соответствии с высотой помещения, вставляем в направляющие.
  • Соединяем стоечные узлы с помощью саморезов (4 самореза на каждое соединение) или скреппрофиля. Подробно процесс соединения показан на видео.
  • Формируем из стоечных деталей каркас будущей стены, установив две панели по краям дверного проема.
  • В верхней части двери соединяем боковые стойки горизонтальной перемычкой (более короткий отрезок ПС).

Совет! Чтобы дверной проем был более жестким, в вертикальные части каркаса устанавливаем закладные из деревянного бруса.

Используя технологические отверстия, прокладываем провода, оставляя свободными участки кабеля для подключения розеток и выключателей.

На этом все работы с металлическим профилем для фальш-стены закончены. Нам остается обшить возведенный каркас гипроком, зашпатлевать стыки между панелями и места крепления, поле чего приступить к финишной отделке.

Какая толщина перегородки из гипсокартона?

Абсолютно в любой квартире гипсокартон будет кстати, выполняемые из него конструкции актуальны для дорогих особняков и небольших квартир советского периода типа “хрущевка”.

Сами же конструкции, а чаще всего эти перегородки могут нести как сугубо практическую функцию размежевания помещения, так и быть частью декора, беря на себя эстетическую нагрузку.

Какой же должна быть толщина создаваемой перегородки? Все зависит целиком от желания владельца и возможностей бюджета.

Как правило, обычные прямоугольные перегородки, используемые для создания отдельных зон в квартире, или устанавливаемые в офисе, делаются с дверью, а следовательно их толщина определяется толщиной дверного блока, этого бывает более чем достаточно.

Если создается перегородка без двери, а со сквозным проходом, то ее толщина соответствует арочному либо прямоугольному блоку.

Если проем является продолжением перегородки, что в последнее время встречается все чаще, то толщина перегородки целиком зависит от желания владельца, однако стоит помнить, что чем массивнее конструкция, тем сложнее каркас и соответственно выше затраты.

В этом видео посмотрите полезный видео урок о том, как постоить перегородку из гипсокартона своими руками

Какой лучше выбрать и использовать гипсокартон по толщине

Итак:

  • Стеновой ГКЛ. Применим для выравнивания стен в помещении. С его помощью создают перегородки, как декоративные, так и капитальные межкомнатные строения.
  • Потолочный ГКЛ. Основное отличие – толщина. На потолок надо монтировать тонкие листы, имеющие меньший вес.
  • Арочный тип. Гипсокартон, имеющий из-за своей толщины гибкость. Применим не только для создания арочных проемов, но и для производства декоративных фигурных элементов на поверхности, перегородках, потолке. Иногда красивую бабочку из арочного материала монтируют на угол между потолком и стеной.

По видам:

  1. Влагостойкий – ГКЛВ зеленый тон.
  2. Огнеупорный – ГКЛО розовый цвет.
  3. Обычный – ГКЛ серый цвет.
  4. Влагостойкий огнеупорный – ГКЛВО красный тон.

В зависимости от предназначения стройматериала применяют определенный вид.

Не применяют тонкий материал для обшивки поверхности, на которой будет монтирована вешалка при входе.

Какие есть размеры ГКЛ

Каждый вид материала имеет свои размеры.

№ п/пВид ГКЛЗавод-производительЕго ширина, длина, ммПлощадь,  м2Вес, кг
1СтеновойКНАУФ

Волма

Лафарж

1200-2500,

1200-3300

1200-2500

1200-2500

3

3.96 3

3

26

34.3

26

26

2Потолочный1200 до 36003

4

26

36

3Арочный1200-2500317.1

Какая толщина ГКЛ – такой вес. Каждый производитель создаёт монтажные листы по размерам, отличающихся от стандарта миллиметрами.

Какая есть толщина листа

Гипсокартон 15-24 мм применяют для обшивки поверхности, на которые будут навешены тяжелые предметы – телевизор, полки с книгами, водонагреватель.

Стеновые листы, не в зависимости от типа (обычный, влагостойкий) имеют толщину 12.5 мм.

Потолочный вид имеет толщину 9.5 мм.

Арочный ГКЛ – 6.5 мм.

Иногда при возведении капитальной перегородки используют двойную обшивку стен. Создают это для прочности конструкции, способной выдержать большой вес.

Технические характеристики

В спецификации к каждому типу покрытия обычно приводится ряд характеристик, позволяющих оценить его пригодность к определенному виду работ. К основным параметрам гипсокартона относятся:

  1. горючесть материала – соответствует группе Г1. Это означает, что плита гипсокартона не поддерживает самостоятельного горения. Несмотря на низкое значение параметра, обычный ГКЛ разрушается при выгорании внешнего покрытия и рассыпании гипсовой прослойки. Помешать этому могут лишь антипирены в составе пропиточного состава;
  2. прочность или предел прочности – определяет максимальную нагрузку, которую лист гипсокартона выдерживает до появления признаков разрушения. Испытание проводят в стандартизированных условиях – плиту помещают на опоры (расстояние между опорами равно толщине плиты, умноженной на 40), а на ее середину постепенно добавляют груз до тех пор, пока не образуются первые трещины;
  3. коэффициент размягчения – соответствует отношению предела прочности в насыщенном водой состоянии к его значению в сухом виде. Для марок влагостойкого гипсокартона данная величина составляет около 0,8, а для обычных плит – 0,45;
  4. влагопоглощение – выражается в отношении максимальной массы воды, поглощаемой материалом, к его исходной массе. Влагостойкий гипсокартон характеризуется влагопоглощением 10 %;
  5. теплопроводность – показатель гипсокартона находится на уровне 0,22-0,35 Вт/(м·К), что ниже соответствующего показателя для стен из красного кирпича в 2-3 раза. Двойной слой гипсокартона, при условии сохранения воздушного зазора в 1,5-2 мм, будет сохранять тепло в помещении на уровне стены толщиной в целый кирпич;
  6. плотность – обычно не превышает 1000 кг/м3. Наиболее распространенные листы ГКЛ обладают удельным весом в 800-900 кг/м3;
  7. тип кромки плиты гипсокартона – определяет возможности его монтажа и эксплуатации. Кромка может быть прямой, полукруглой, закругленной или иметь утолщение. Это позволяет использовать разные техники монтажа и оборудование.

Определение толщины гипсокартонной перегородки

Помня о том, что толщина конструкции зависит от ширины каркасного профиля и количества слоев гипсокартона, который используется в качестве обшивки, можно сделать вывод: по мере их добавления повышается общая жесткость конструкции. Перед тем как рассчитывать параметры перегородки, нужно определиться с ее функциональным назначением.

Декоративные конструкции, не имеющие несущего назначения, выполняются из более узкого профиля и имеют однослойное покрытие. Необходимость прокладки дополнительных коммуникаций (труб, проводки) также должна учитываться при определении требуемых размеров. По толщине перегородки из гипсокартона делятся на три основных категории:

  1. Перегородки 75–150 мм. Наиболее тонкими являются конструкции типа С111 с шириной профиля 50 мм и толщиной гипсокартонных листов в 12,5 мм. Двухслойная обшивка С112 добавляет еще 25 мм.
  2. 150–175 мм. Тип С113 оборудован каркасом из профиля ПН-100, а его двухстороннее трехслойное покрытие формирует общую толщину 175 мм.
  3. 175–250 мм. Двойной каркас перегородок С115 и С116, при использовании профиля ПН-75 и ПН-100, обеспечивает общую ширину конструкции в 200 и 250 мм.

Соответственно, использование профиля шириной 75 мм (ПН-75) или 100 мм (ПН-100) увеличивает как толщину конструкции, так и требуемый слой изоляции. Стандартная ширина деревянного бруса, из которого изготовлены каркасы некоторых типов, составляет 80 мм. Минимальная толщина таких перегородок зависит от количества слоев обшивки и составляет 85 мм (однослойная С121) и 100 мм (двухслойная С122).

Завершая обзор, необходимо отметить, что их классификация специалистами компании KNAUF, является базовой и основополагающей. У вас есть какие-либо рекомендации, по проектированию подобных конструкций, основанные на личном опыте? Вы хотите задать вопросы по теме планирования и монтажа перегородок из гипсокартона? Нашим специалистам будут интересны любые наработки в области ремонта и отделки. А уж помочь подробным ответом на любой вопрос – это наша работа!

1. Тонкая декоративная или функциональная. Ее сооружают, если комната небольшая и нужно сэкономить пространство. Изготавливают одинарный каркас из профиля с поперечным размером 50 мм, обшивку делают двустороннюю однослойную (толщина ГКЛ – 12,5).

В этом случае суммарный размер обшивки составляет 50 +12,5*2 = 75 мм.3. Повышенная звукоизоляция. Чтобы оборудовать часть комнаты под спальню и сделать ее непроницаемой для внешних шумов, в каркас закладывают более толстый слой поглощающего материала.

  1. Перегородки 75–150 мм. Наиболее тонкими являются конструкции типа С111 с шириной профиля 50 мм и толщиной гипсокартонных листов в 12,5 мм. Двухслойная обшивка С112 добавляет еще 25 мм.
  2. 150–175 мм. Тип С113 оборудован каркасом из профиля ПН-100, а его двухстороннее трехслойное покрытие формирует общую толщину 175 мм.
  3. 175–250 мм. Двойной каркас перегородок С115 и С116, при использовании профиля ПН-75 и ПН-100, обеспечивает общую ширину конструкции в 200 и 250 мм.

Помня о том, что толщина конструкции зависит от ширины каркасного профиля и количества слоев гипсокартона, который используется в качестве обшивки, можно сделать вывод: по мере их добавления повышается общая жесткость конструкции. Перед тем как рассчитывать параметры перегородки, нужно определиться с ее функциональным назначением.

  • 12, 5 см: 10 см ПС– профиль + толщина 2-х листов с обеих сторон. Это проверенные показатели;
  • 7,4 см: при употреблении арочного профиля ПП (64 мм) + толщина ГКЛ с каждой стороны. Подобная перегородка является самой тонкой в сочетании металлопрофиля и гипсокартона.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
