Определяем уровень полов
Итак, друзья.
Мы поняли, что без стяжки не обойтись. Но какой толщины она должна быть?
Чтобы это понять нужно сначала определить начальную точку отчета на полах. Для этого нужно определить уровень полов. В самой верхней точке слой стяжки будет минимальный, соответственно — в самой нижней точке — максимальный.
Если у вас имеется лазерный уровень, то определить уровень не проблема. При помощи рулетки и лазерного луча находим самую высокую точку. Этот размер переносим на стену и чертим линию по периметру помещения. От этой линии нам необходимо отнять минимальную толщину стяжки и отбить линию, которая и будет уровнем стяжки.
Для контроля уровня полов нужно растянуть шнур по диагоналям и убедиться, что нет бугров. При наличии удалить их зубилом и молотком.
Если лазерного нет в наличии, то можно обойтись обычным пузырьковым строительным уровнем. Для этого ставим на стене метку и прикладывая уровень к стене отбиваем линию по периметру комнаты. С помощью рулетки находим определяем перепады полов и повторяем все операции, что и с лазерным уровнем.
Далее можно приступать к установке маяков.
Как видите определить толщину стяжки не очень сложно, но есть один нюанс. В зависимости от вида выбранной вами стяжки — будет варьироваться ее размер.
Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы. При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность
Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Оптимальная
Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.
Оптимальная толщина стяжки.

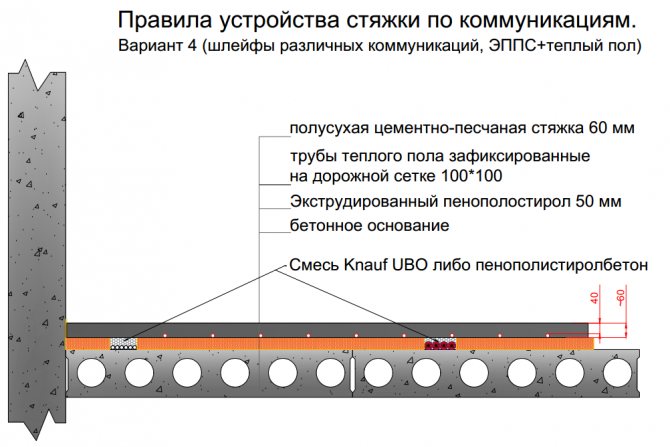

Конструкция теплого водяного пола
Чаще всего конструктивный состав пола на жаргоне строителей называют «пирогом», он состоит из слоев разного типа и вида материала. Количество слоев зависит от финишного покрытия, климатических условий, которые отличаются в разных регионах, и ряда других факторов:
- типа основания для пола;
- предполагаемой максимальной нагрузки;
- уровня желаемой температуры воздуха;
- допустимого значения нагрева теплоносителя.
Изучив все эти аспекты, вы сможете точно определить какой должна быть толщина теплого пола водяного типа для конкретного помещения. В целом технологический срез всего «пирога» состоит из семи слоев, не считая основание, которое изначально обязано быть сплошным. То есть оно, как правило, в виде бетонного перекрытия, балок с полами, либо грунта. В последнем случае необходимо произвести планировку, а на полы уложить жесткое листовое покрытие, например, двойной слой СМЛ или ГВЛ.
Обустройство полов начинается с гидроизоляции, от утечки воды в случае аварии либо защиты от грунтовых вод (на первых этажах частных домов). Затем идет гидроизоляционный слой, чаще всего в виде пенопоростирола, для защиты потерь энергии теплоносителя в низ. Следующим этапом армируют основание для прокладки труб. Для этой цели используют металлический или пластиковый прут, чтобы трубы не лежали непосредственно на теплоизоляторе. Так же используют специальные пробковые маты с точной фиксацией змеевика трубопровода, например хорошие и очень удобные маты под теплый пол с бобышками есть у Rehau.
На четверном технологическом слое находится сам водяной трубопровод, проложенный с учетом СНиП и конкретной конфигурации помещения. Пятый слой это всегда цементно-песчаная (в некоторых случаях бетонная) стяжка. Бетонная стяжка, отличается от стандартной цементной основы наличием в готовой смеси гравийных камней либо щебня. Хорошо если есть возможность залить ее самовыравнивающим раствором, в противном случае потребуется выставлять систему маяков по уровню горизонта. Она заполняет все пространство между трубами и обязательно возвышается над ними на несколько сантиметров.
И последнее, выше было указано, что «пирог» имеет семь слоев, но с учетом финишного покрытия их может быть шесть, например, под керамическую плитку нет необходимости укладывать подложку. Тогда как для ламината она обязательно присутствует.
Толщина защиты
Оптимальная толщина стяжки 5 — 7 см, но при армировании бетона его толщину можно уменьшить на 1,5 см
Толщина стяжки для водяного теплого пола играет определяющую роль при формировании надежного защитного покрытия из раствора. От правильности подбора этого параметра зависит КПД котла. При сравнительно тонком слое снижается расход топлива, но с другой стороны теплоотдача от контура не очень высокая. Из-за этого прогрев получается неравномерным, что чревато постепенным разрушением защитного покрытия.
Толстый слой поглощает большую часть генерируемого тепла, заметно снижая КПД системы и увеличивая затраты на энергоресурс. Оптимальную толщину стяжки под теплые водяные полы выбирают исходя из внешних факторов:
- вид чернового основания – перекрытие из бетона, деревянный пол или просто грунт;
- устоявшийся температурный режим;
- предполагаемая высота потолков;
- величина уклона основания деревянного или другого пола;
- толщина монтируемых труб;
- вид используемых растворов.
Также принимается в расчет конфигурация самого помещения.
С учетом этих факторов специалисты различают 3 типа стяжки: минимальная – 2 см, формируемая с применением выравнивающих смесей (без армирования), а также оптимальная толщиной около 5-7 см и максимальная – до 17 см.
Согласно СНиП, для первого типа характерный параметр может быть увеличен до 30 мм, если под трубами прокладывается армирующая сетка. К максимальному варианту прибегают в исключительных случаях, когда основание пола очень неровное (в капитальном гараже, например).
Марка и состав используемого бетона
Плотность является главной характеристикой бетонной стяжки. Она зависит от используемой марки бетона, для тёплых полов следует использовать бетон марки 150-300. Эти цифры нужно обязательно учитывать, так как они указывают на качество цемента! Откуда такая большая разница? Бетон марки 150 используется в жилищном строительстве, а 300 – в промышленном.
Нужны ли дополнительные присадки к бетону для системы теплого пола? Если бетон качественный изначально, то присадки практически и не нужны, если хотите сэкономить – можно смело экономить. Но, в любом случае, присадки повысят качество стяжки, а также улучшат теплоотдачу и скорость прогрева, а также экономию энергоносителя при отоплении теплым полом. Кроме того, в бетон не помешает добавить пластификатор, чтобы свести на нет вероятность его растрескивания при нагреве-остывании.
Делать теплый пол под стяжкус водной системой нагрева нужно не при помощи цементно-песчаного раствора, а при помощи бетона на основе мелкозернистого щебня с песком, все продаётся и привозится уже в комплекте. Бетон при добавлении отсева становится гораздо прочнее цементно-песчаного раствора, он растрескается с меньшей вероятностью, также обладает лучшей теплоотдачей.
Состав бетона такой, как и всегда. Значит, если вы знакомы с бетонными работами, то проблем с его изготовлением и в этой раз вы не испытаете:
– соотношение компонентов бетона с отсевом: 1 к 6 (на 1 часть цемента добавляем 6 частей отсева);
– соотношение компонентов бетона с песком и щебнем: 1 к 4 к 3,5 (на 1 часть цемента кладем 4 части щебня и 3,5 части песка). На практике же, вам самим нужно подбирать нужную консистенцию. Возможно, для того, чтобы достичь необходимой пластичности бетона, стоит добавить чуть больше песка или наоборот, немного меньше щебня. При недостатке или избытке какого-либо из компонентов поверхность стяжки практически невозможно будет сделать гладкой.
Также можно приобрести сухие смеси для стяжки теплого пола. Их разводят обычным строительным миксером. В них добавлены различные пластификаторы, поэтому работать с ними совсем несложно. Пропорции использования пластификатора всегда указываются в инструкции на упаковке.
Также компания Rehau выпускает стекловолокно для армирования бетонной стяжки. Оно поставляется в полиэтиленовых пакетах. Армовата или армировочное волокно нужно замешивать в бетономешалке вместе с бетоном. Используя такое волокно, можно даже не использовать арматурную сетку.
Монтаж стяжки
H2_2
Порядок действий после заливки черновой стяжки:
По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров
Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов. Предохранители растрескивания пола
Предохранители растрескивания пола
Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м². В больших помещениях стяжка пола защищается квадратами по 20 м²
Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует
В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.
Марка и состав бетона, используемого для заливки
Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.
Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.
Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.
Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.
Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.
Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.
Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.
Толщина стяжки для теплого водяного пола
По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.
Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.
Какой толщины должна быть стяжка пола
Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.
Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.
Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.
Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:
- Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
- Утеплитель (его примерная толщина — 1 см).
- Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
- Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.
Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.
Минимальная толщина
Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.
Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.
Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.
Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.
Максимальная толщина
Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2. Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.
Рекомендованные наибольшие параметры:
- Для квартир, частных коттеджей — 95-100 мм.
- Для общественных помещений — до 200 мм.
- Для производства — 300 мм.
Высота пола должна быть не меньше 30 мм, чтобы слой оставался прочным, и не более 100 мм в жилых зданиях по принципу целесообразности. Организация пола по грунту требует добавочного утепления.
Технология заливки
Подготовка к работе
Перед тем как начать заливку своими руками, необходимо подготовить помещение. Учтите, что температура воздуха в квартире во время проведения работ должна колебаться в пределах от + 5 до + 25 градусов Цельсия. Естественно, основание нужно очистить от мусора и пыли. В противном случае раствор может лечь неравномерно, и у него будет плохая адгезия с поверхностью. Постарайтесь устранить все щели в основании. В случае надобности произведите черновую завивку основания.
Заливать раствор нужно только после того, как все контуры теплого пола будут уложены и проверена его работоспособность.
Во время подготовки нужно учитывать возможность расширения бетонной смеси под воздействием перепада температуры. Чтобы избежать растрескивания раствора после высыхания, необходимо обустроить деформационные швы. Для этого вы можете применить специальную демпферную ленту или жесткий утеплитель, толщина которого составляет не менее 1 см. Такой компенсационный шов следует сделать на всю глубину стяжки.
На фото показана укладка демпферной ленты перед стяжкой. Деформационные швы устраиваются также и в проходах между комнатами
Заливка теплого пола должна производиться только после тщательной подготовки основания. Перед использованием состава не забудьте проверить систему на работоспособность и отсутствие дефектов.
Что необходимо для обустройства стяжки?
Для работы вам понадобятся такие материалы:
- Цементный раствор или сухая смесь.
- Армирующая сетка или укрепляющий состав.
- Гидроизоляция.
- Утеплитель.
- Крепежные элементы.
- Емкость для размешивания раствора.
- Строительный миксер или дрель со специальной насадкой.
- Шпатель для разравнивания смеси.
- Плитка или другой отделочный материал для финишной обработки поверхности.
Армирующая сетка не должна иметь слишком маленькие ячейки. Плитка под теплый пол используется чаще всего. Естественно, выбирать этот материал тоже необходимо правильно. Укладывать его можно своими руками, соблюдая технологию выполнения работ.
Особенности заливки
Теплая стяжка обустраивается в несколько этапов:
- Укладка гидроизоляционной пленки, толщина которой обычно составляет 250 микрон. Стелятся полотна внахлест (20 см) друг на друга, а также с припуском на стену. Все стыки зафиксируйте армирующим скотчем.
- Монтаж утеплителя. Это тоже делается своими руками. Лучше использовать специальный материал с алюминиевым отражателем, который будет направлять тепло вверх.
- Закрепление демпферной ленты. Она фиксируется по краям, а также разделяет большую площадь на части.
- Укладка монтажной сетки. Именно на ней монтируются элементы теплого пола.
- Установка уровневых маяков. Они позволят налить раствор правильно и ровно.
- Приготовление и заливка смеси. Состав нужно разводить так, как указано в инструкции на упаковке. В противном случае он может получиться слишком жидким или чересчур густым.
- При надобности, слой можно укрепить армирующей сеткой. Она предотвращает повреждение стяжки после высыхания. Сетка обязательна, если слой имеет большую толщину.
- Через сутки подсохший состав нужно будет накрыть полиэтиленом и оставить на 7 дней.
Если вы заливаете водяной теплый пол, то в трубах в этот момент должно быть давление.
Через пару недель после заливки раствора вы сможете укладывать плитку.
Вывод
В некоторых ситуациях единственно верным решением была и остается обычная стяжка по мокрому методу как максимально отвечающая условиям использования. И ничего тут не поделаешь с мокротой, грязью и остальными сопутствующими неудобствами. Там же, где не предусмотрены повышенные нагрузки и танцы сутками напролет, сухая стяжка и ее вариации могут стать достойной альтернативой.
Сухая стяжка – один из подходящих типов основания под инфракрасный пленочный пол, о котором рассказывается в статье «Инфракрасный теплый пол – от теории к практике». Чтобы тепло, сохраняемое полом, не улетучивалось через окна, прочитайте статью о деревянных евроокнах своими руками. В видео о работе с полом и стенами специалист продемонстрирует устройство легкой стяжки.
