Трехмаршевая лестница: как самостоятельно сделать расчёт и 70+ готовых вариантов

конструкций трехмаршевой лестницы

  1. Конструкция считается для несложной самостоятельного возведения.
  2. Материал лестницы быть может любой, что дает возможность наиболее выбрать интересный вариант.
  3. Привлекательный внешний конструкции вид.
  4. Подходит как для частных так, домов и для многоэтажных жилых и офисных Эксплуатация.
  5. зданий лестницы максимально безопасна и комфортна.
  6. правильно Долговечность построенной конструкции.

В процессе возведения самым конструкции важным является соблюдение всех правил установленных и стандартов. Только тогда трехмаршевая будет лестница по настоящему удобной и качественной.

Расчет двухмаршевой лестницы с поворотом на 180ᵒ для дома

Если вы самостоятельно решили возвести лестницу с двумя маршами, вам понадобится точный и подробный расчет.

Правильно сделанный расчёт двухмаршевой лестницы является обязательным условием ее эксплуатации

П-образная форма замечательно подходит для строений многоэтажных, у которых, помимо перехода с первого на второй этаж, есть ещё переход и на третий этаж.

Когда составляется чертеж, нужны точные размеры, учитывается все изъяны и особенности. Можно использовать онлайн-калькулятор или же посчитать все самостоятельно.

Для подготовки чертежа, обратить внимание нужно на 2 условия, есть определенный ГОСТ и СНиП для лестничных конструкций. Основные размеры для расчета:

Основные размеры для расчета:

  • Высота проема и его длина;
  • Ширина лестницы;
  • Количество ступенек;
  • Толщина ступеней;
  • Выступ края ступеней.

Обязательно в конце строительства нужно покрыть поверхность лестницы антискользящим и противопожарным материалом. Также, для удобства в уборке, к боковой стороне лестницы рекомендуется установка металлопрофиля.

Применение и преимущества

Наиболее часто трехмаршевая лестница с двумя площадками используется в сооружении многоэтажных домов, рассчитанных на большое количество жильцов. Многие инженеры считают, что применять такие лестничные марши нецелесообразно.

Это связано с тем, что данная конструкция требует особой технологии изготовления, поэтому она очень дорогая, к тому же занимает достаточно большую площадь

Но многие строители обращают внимание и на существенные преимущества такой конструкции:. главным достоинством лестницы данного типа является ее привлекательный внешний вид

Конструктивное решение позволяет украсить не только офисное здание , но и холл загородного дома. Единственным важным условием является высота этажа от 3-х метров, иначе размеры марша попросту не впишутся в конструкцию здания;

главным достоинством лестницы данного типа является ее привлекательный внешний вид. Конструктивное решение позволяет украсить не только офисное здание , но и холл загородного дома . Единственным важным условием является высота этажа от 3-х метров, иначе размеры марша попросту не впишутся в конструкцию здания;

Трехмаршевая лестница устанавливается в домах с высотой этажа от 3-х метров

разнообразие материалов, из которых изготавливается трехмаршевая лестница, открывает огромные возможности для дизайнерских решений. В разрезе она напоминает букву «З», и это обеспечивает оригинальность, уникальность интерьера;

Стильная трехмаршевая лестница в библиотеке загородного дома

Сочетание металла, дерева и стекла в дизайне трехмаршевой лестницы

Деревянная трехмаршевая лестница со сплошными деревянными перилами

придерживаясь основных правил монтажа лестничных маршей, возвести данную конструкцию можно самостоятельно. Специалисты же могут выполнить надежный монтаж в кратчайшие сроки, что говорит о простоте сооружения трехмаршевых конструкций в целом;

Простая конструкция позволяет провести монтаж трехмаршевой лестницы самостоятельно

Опытные специалисты помогут установить дизайнерскую трехмаршевую лестницу в любом доме

  • состоит такая конструкция из двух площадок, размер которых не превышает ширину ступеньки, и этажной площадки, которая полностью перекрывает размер лестничной клетки;
  • благодаря удобной промежуточной площадке каждый, кто поднимается по лестнице , имеет возможность передохнуть. Именно поэтому такие лестничные марши справедливо считаются комфортными в эксплуатации.

Поставьте стульчик на одной из площадок трехмаршевой лестницы, и подъем на второй этаж станет куда приятнее

Именно благодаря ряду преимуществ этот вид заполнения лестничной клетки является выбором многих инженеров и дизайнеров. И все же для ее правильной эксплуатации стоит учитывать ряд нюансов, позволяющих свести к минимуму неудобства.

Трехмаршевая лестница имеет множество цветовых и конструкторских решений, благодаря чему впишется в любой интерьер

Трехмаршевая лестница выгодно смотрится в светлом интерьере и станет украшением холла

Трехмаршевая лестница – лучший вариант для небольших домов с высокими потолками

Согласно основным требованиям строительных норм, лестничная клетка должна максимально гармонично вписываться в общее пространство сооружения. Поэтому и подбирать ее вид нужно с учетом предоставленных условий. Наиболее часто в строительстве применяют следующие конструктивные схемы маршей:

  • в форме буквы Е. Такая конструкция имеет дополнительную полуплощадку;
  • с двумя четверть-площадками, дугообразная, в форме буквы S;
  • Т-образная конструкция, которая имеет дополнительную четверть-площадку;
  • трехмаршевая лестница с поворотом или в форме дуги, которая имеет две четверть-площадки;
  • марши в форме буквы Y являются отличным дизайнерским решением. Имеют такие конструкции три марша и одну площадку.

Независимо от того, какое сооружение дополняется таким лестничным маршем, он создает акцент на геометрии форм. Это, в свою очередь, является отличным способом быстро и легко преобразить дизайн помещения . Такие конструкции классифицируют в зависимости от материала изготовления, размещения, функционального назначения.

Наиболее популярны бетонные лестницы данного типа, размещенные в офисных помещениях. Но также стоит отметить и привлекательный внешний вид деревянных лестниц , расположенных в загородных домах и коттеджах .

Трехмаршевая лестница в форме буквы S

Трехмаршевая лестница в форме дуги имеет резкие повороты и выгодно смотрится в современном интерьере

Трехмаршевая лестница в форме дуги подойдет и для классического интерьера

Стильная трехмаршевая лестница в форме буквы Y

Расчет трехмаршевой лестницы на второй двумя с этаж площадками

Трехмаршевая лестница с двумя поворотом с площадками на 180° (П-образная лестница) – проект конструкции крупногабаритной с тремя несущими маршами и двумя площадками межэтажными, предназначенной для комфортного перемещения в плоскости вертикальной в домах с большим расстоянием между более (ярусами 3 м). Форма каркаса выбирается в зависимости от проема габаритов и может варьироваться от прямоугольной (промежуточный слабо марш выражен) до полноценного квадрата (все марша три равнозначны).

Онлайн-калькулятор расчета лестницы трехмаршевой с двумя площадками от КАЛК.ПРО эффективно позволяет рассчитать предполагаемую конструкцию за несколько итоге. В минут вы получите комплексный отчет, в котором смета содержится с оптимальным количеством материалов для полный, изготовления набор чертежей всех элементов детализированная, строения 3D-модель в реальных пропорциях и рекомендации создания для максимально комфортной лестницы на основании «удобства критерий».

Порядок расчета

  • Шаг 1. Выбор единиц оптимальных измерения – мм, см, м, дюймы, футы.
  • Шаг 2. цветности Определение чертежей – монохромные, цветные.
  • Шаг 3. конструкции Определение лестницы – правозаходная (с поворотом налево), поворотом (с левозаходная направо).
  • Шаг 4. Указание параметров длина – лестницы лестницы, ширина марша, расстояние маршами между, глубина площадки, высота проема (верхняя если ступень на уровне 2-ого этажа, проема высота = высоте лестницы).
  • Шаг 5. Способ длины расчета лестницы – вдоль верхнего, промежуточного нижнего или марша (длина лестницы = длине марша указанного).
  • Шаг 6. Параметры ступеней – количество, проступи толщина, выступ края, верхняя ступень уровня ниже 2-ого этажа или на уровне (Шаг).
  • опционально 7. Характеристики косоуров – толщина балки, балки ширина.
  • Шаг 8. Балки жесткости поворотной толщина – площадки, ширина.
  • Шаг 9. Подступенки (опционально) – использования возможность подступенков и указания толщины доски.
  • Параметры 10. Шаг опорного столба – сторона сечения.
  • Определение 11. Шаг элементов ограждения – высота, толщина, поручней ширина, сторона сечения балясины.
  • Шаг 12. стены и Перекрытие – блоки используются только для влияют и не визуализации на количество материалов.
  • Шаг 13. Перепроверка введенных всех параметров и старт расчета трехмаршевой площадкой с лестницы с помощью кнопки «Рассчитать».

косоура волокон внутри ступени

Рекомендации

расчете При на калькуляторе трехмаршевой лестницы с двумя для, площадками того чтобы получить наиболее для комфортную эксплуатации конструкцию, мы рекомендуем ориентироваться на значения нижеуказанные (параметры ступеней, угол наклона). величины Эти выведены из «формулы удобной лестницы» инженера французского Франсуа Блонделя, проверены на практике опытными многими специалистами и активно используются в профессиональной остальными. С деятельности оптимальными параметрами можно ознакомиться на Расчет «».

Формула Блонделя: 2 × h + s = 60/65 см

  • h – ступени высота;
  • s – ширина проступи;
  • 60/65 см – средняя длина человека шага.

Однако мы предупреждаем вас, что формула данная не учитывает особенности эксплуатации и не позволяет каркас оценить на устойчивость и безопасность. Для этого самостоятельно необходимо ознакомиться с положениями строительных норм и которые, правил регламентируют параметры конструкции, допустимые особенности, нагрузки соединений и прочее. Основные требования изготовлении при деревянных лестниц перечислены в:

ГОСТ Лестницы-78 «23120 маршевые, площадки и ограждения стальные», 112 21-01-97 (СП СНиП.13330.2011) «Пожарная безопасность сооружений и зданий», СНиП 31-02-2001 (СП 55.13330.2010) «жилые Дома одноквартирные», СНиП 2.08.01-89 «Жилые здания», 118 2.08.02-89 (СП СНиП.13330.2011) «Общественные здания и СНиП», сооружения 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», 13330 II-25-80 (СП 64.СНиП.2011) «Деревянные конструкции».

Ознакомьтесь с статьями нашими – установка деревянной лестницы и оптимальный наклона угол лестницы. Мы уверены, что вам полезна будет эта информация, в том числе расчете при на калькуляторе трехмаршевой лестницы с площадками.

Расчет лестницы с поворотом на 90 градусов

Деревянная лестница с поворотом на 90 градусов

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:

ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 90

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

Деревянная лестница с поворотом на 90 градусов

Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.

А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2

Расчет лестницы с поворотом на 90 градусов

Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:

  1. От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
  2. Значение из первого пункта умножить на высоту ступени.
  3. От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

  • увеличить проем;
  • уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 90.

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 90. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 180 и площадкой — чертежи

Двухмаршевую лестницу с поворотом на 180 принято устанавливать при высоте этаже больше 3 м.

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

https://youtube.com/watch?v=Uq8XOi0NZLI

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи

Когда необходим монтаж деревянной лестницы с поворотом на 90°?

Зачастую в современном строительстве типовых двухэтажных частных домов, коттеджей, таунхаусов и т.д., их проектом не предусмотрена необходимая площадь для монтажа деревянной лестницы с одним прямым маршем, либо она получается довольно крутой, что не всегда удобно и красиво.

Для решения этой технической задачи в столярном ремесле есть простой способ – монтаж деревянной лестницы с площадкой и поворотом на 90 градусов (либо другого типа, описанным мною на этой странице: поворотная лестница из дерева с забежными ступенями).

Промежуточная площадка располагается, как правило, на смене направления лестничного марша. Она усложняет конструкцию и монтаж изделия, но в то же время придает ему особую элегантность и наделяет рядом преимуществ перед лестницей из дерева с прямым маршем.

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

  • косоуры;
  • подступенки;
  • проступи;
  • перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

  1. электрический лобзик;
  2. молоток;
  3. шлифовальную машинку;
  4. дрель;
  5. уровень;
  6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

11 полезных советов

  1. Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
  2. Лестничная площадка по ширине должна быть эквивалентной ширине марша.
  3. Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
  4. Размер ступеней зависит от их количества.
  5. Минимальная ширина лестницы — 0,7 м, что обеспечивает пропуск 1 человека.
  6. Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
  7. Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
  8. В идеале ширина перил должна быть эквивалентной 10 см.
  9. Оптимальная высота перил — 90 см, а высота балясины — 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
  10. Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
  11. Длина перил и лестничного марша эквивалентны друг другу.

Таблица, демонстрирующая взаимосвязь между параметрами ступеней и углом наклона

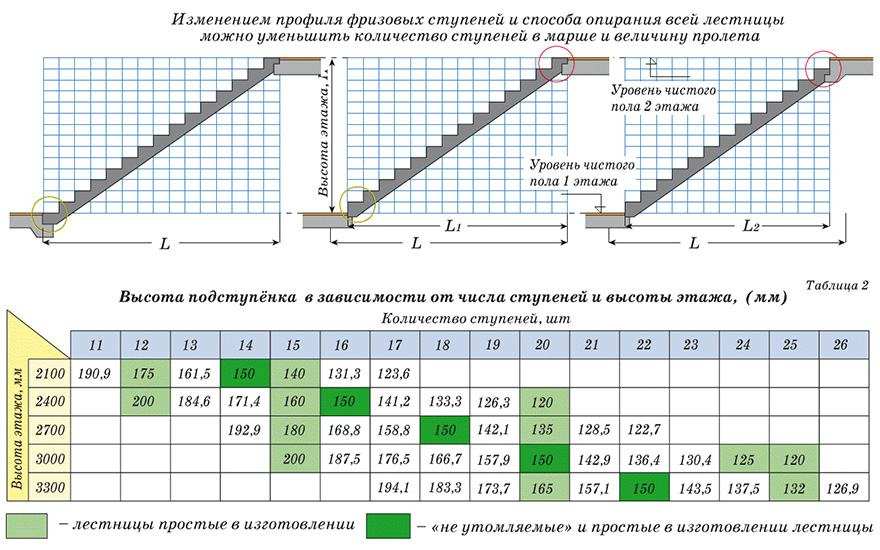

Зависимость высоты подступенка от количества ступеней и высоты потолка

Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.

Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу

Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу

Расчет лестниц на второй этаж с поворотом на 90 и 180 градусов

Учитывая, что прямые одномаршевые конструкции для установки требуют достаточного количества площади, в коттеджах и на дачах используют поворотные конструкции с площадками или радиусными ступенями. При расчете лестницы с площадкой на второй этаж с поворотом на 180 или 90 градусов учитывается устройство прямоугольной или квадратной планки, от которой выполняется поворот на соответствующее количество градусов.

Полезный совет! При расчете лестниц с площадками необходимо руководствоваться тем, что длина площадки между маршами должна быть более 140 см (два шага), а ширина должна соответствовать ширине лестничного пролета.

При расчете лестницы на второй этаж с поворотом на 90 с забежными ступенями учитывается тот факт, что на поворот приходится три и более забежных ступени.

Поворотная на 180 градусов лестница с забежными ступенями — вид сверху

Основные требования к повортным конструкциям:

  • ширина поворотной ступени с широкого края должна быть не менее 40 см, а в середине — не менее 20 см;
  • радиус поворота лестницы составляет 30 см;
  • все ступени марша, в том числе и поворотные, должны размеренно повторять линию марша. Это обеспечит комфортное передвижение по лестнице.

В расчетах лестниц с поворотными ступенями на 180 и 90 градусов стоит учитывать, что ширина проступи (ступени) в самой узкой части должна составлять не менее 14 см. Тогда, ширина забежной ступени в зоне средней линии будет оптимальной для перемещения человека, так как именно по этой линии и будет осуществляться движение по поворотной части лестницы.

Оптимальные параметры ступеней

Параметры металлической лестницы

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма – как правило определяется высотой этажей Вашего дома
  • X — длина проема – зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — ширина лестницы – зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — толщина ступеней – геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней – расстояние на которое верхняя ступень будет нависать над нижней
  • A — толщина тетевы – геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
  • B — толщина опоры – геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
  • H — высота ступени над тетивой – расстояние между ступенью и тетивой по вертикали
  • D — размер – расстояние, на  которое ступень будет свисать за опору по направлению подъёма
  • U — угол наклона опоры к вертикали
  • C — количество ступеней – за сколько шагов Вам будет комфортнее всего переместиться с этажа на этаж

Функция “Верхняя ступень ниже пола 2 этажа: SP”

Рис. 2 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция “Черно-белый чертеж:”

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция “Изменить направление подъема: LR”

Рис. 4 Вид лестниц с разными направдениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной – когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Стандартные элементы

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

1. Стандарты на ступени.

Выпускаются с галтелью R 12,5. Пригласительные ступени:

Размер, мм
1H 220×400×1200, R200
2H220×400×1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров:

Размер (В×Ш×Д), мм
138×400×2000
238×500×1500
338×500×2000
438×700×1500
538×1000×1000
638×1100×1100
738×1200×1200

2. Подступёнки.

Размер (В×Ш×Д), мм
118×180×900
218×180×1000
318×180×1100
418×180×1200
518×180×1300
618×180×1400
718×120×900
818×120×1000
918×120×1100
1018×120×1200
1118×120×1300
1218×120×1400

3. Облицовочная доска.

Размер (В×Ш×Д), мм
118×200×2000
218×300×2000
318×350×1000
418×350×1500
518×350×2000
618×350×2500
718×350×3000
818×350×3500

4. Брус.

Размер (В×Ш×Д), мм
180×80×1200
280×80×2000
380×80×2500
480×80×3000
5100×100×1200
6100×100×2000
7100×100×2500
8100×100×3000

5. Тетивы.

Размер (В×Ш×Д), мм
140×350×2500
240×350×3000
340×350×3500
440×400×4000
550×300×3500
650×350×3500
750×400×4500

6. Поручни.

Длина поручней может варьироваться от 3500 до 6000 мм. А вот размеры сечений постоянны:

Сечение (Ш×В), мм
140×70
245×70
345×80
445×90
560×60
670×70
770×90
880×100

7. Балясины.

Диаметр круглых балясин — 30 или 47 мм. Длина всех разновидностей — до 900 мм. Сечения квадратных изделий:

Сечение (Ш×В), мм
140×40
245×45
350×50
460×60
670×70
780×80

8. Декоративные шары.

Диаметр, мм
175
295
3115
4140
5145

Узнайте больше про выбор деревянных деталей.

Еще на этапе расчетов следует ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают. Надеемся, что нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу, на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

Задача в сухом остатке выглядит просто: исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров, приведенных в статье. Останется лишь органично вписать показатели в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Типы конструкций

Чтобы определить, как рассчитать лестницу с выходом на второй этаж своими руками для, начала нужно определиться с типом будущей конструкции и положением лестничной клетки. Различают следующие модели:

  • прямая одномаршевая;
  • одномаршевая с забежными ступенями;
  • двухмаршевая с промежуточной площадкой;
  • поворотная на 90 градусов (Г-образная);
  • поворотная на 180 градусов (П-образная);
  • с произвольным градусом поворота.

Выполнить своими руками расчеты параметров лестницы для новичка может показаться сложной задачей. Для того чтобы не допустить существенных ошибок, нужно ознакомиться с базовыми показателями, установленными нормами и формулами для вычислений.

Варианты конструкций лестницы на второй этаж

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
