Ставим посудомоечную машину: инструкция по монтажу и подключению

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

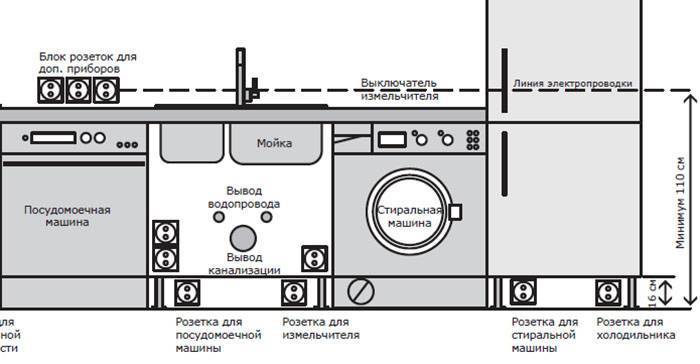

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

Водопровод

Соединение водопроводного шланга с посудомоечной машиной осуществляется с помощью резиновой прокладки. Учитывая, что и входной патрубок машины тоже пластмассовый, рекомендуется это делать при нормальной комнатной температуре, без лишних усилий, а для придания герметичности соединения уплотнить резьбу универсальным силиконовым уплотнителем.

Фум-лента

Как и резьбовое соединение с трубами водопровода место соединения водопроводного шланга машины с краном уплотняется с помощью фум-ленты. Особенностью соединения шланга в этом месте выступает обязательная установка резиновой прокладки, и дальнейшая затяжка гайки от руки, или, в крайнем случае, затяжка шведским ключом. Гайка шланга выполнена из пластмассы и не предназначена для приложения сильных усилий с помощью газовых ключей.
Шланг отвода сточных вод просто вставляется в технологический отвод сифона мойки. В случае необходимости удлинить шланг рекомендуется заменить его на идентичный стандартный сливной шланг большей длины. Уплотнение соединения шланга и отвода сифона не требуется, просто достаточно вставить конец шланга в отвод и подать его до фиксирующего выступа.

Соединение слива с канализацией

Если установка посудомоечной машины выполняется рядом с мойкой, следует обратить внимание на сифон, который выводит жидкость из мойки в канализацию. Если в нем нет свободных отводов, необходимо приобрести в магазине сантехники сифон с одним дополнительным отводом или двумя (если нужно также подключить стиральную машину)

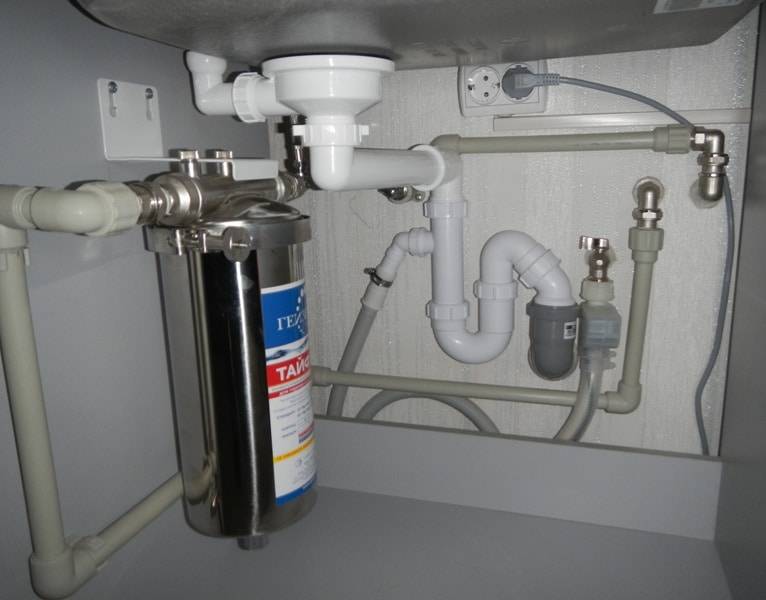

Сифон с двумя отводами для стиральной и посудомоечной машин

Отводы снабжены штуцерами конической формы, имеющими форму перевернутой буквы V (см. фото). Такая форма не случайна. Изгиб, направленный вверх, препятствует распространению запахов из канализации, а также исключает обратный ток жидкости из канализации в ПММ.

Подключение ПММ к канализации через тройник

Существует также вариант прямого подсоединения к трубе через тройник с косым отводом (см. фото). Для организации верхнего изгиба дренажного шланга используется специальное приспособление, которое можно крепить к стене. Чтобы неприятные запахи не проникали в помещение, в месте соединения тройника и сливного шланга следует установить уплотнительную муфту, изготовленную из резины.

В заключение следует проверить герметичность всех соединений, подключить посудомоечную машину к электросети и выполнить первое включение. Его следует проводить без посуды. Для промывки бункера нужно использовать специальные таблетки для очистки или чистящее и дезинфицирующее средство для ПММ. Только после первого включения посудомойку можно устанавливать в мебельную нишу.

Как видите, подключение к коммуникациям можно выполнить самостоятельно. Надеемся, что наша статья поможет вам выполнить данную работу.

Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

Подключение тройника в месте соединения гибкого шланга с водопроводной магистралью, выведенной из стены

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

• тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
• входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
• фторопластовая уплотнительная лента (ФУМ-лента);
• разводные ключи;
• острый нож.

Разветвитель на 2 выхода с диаметром резьбы 3/4 дюйма

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

Заливной шланг ПММ вместе с вмонтированной системой «Аквастоп»

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

1. Перекройте подачу воды в квартиру.
2. Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
3. Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
4. Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
5. К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
6. Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
7. Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

Бывает так, что при установке посудомоечной машины приходится переделывать крепление и подвод коммуникаций

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

Цанговое соединение труб из металлопластика при помощи обжимных пресс-фитингов

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.

Хомуты-тройники для металлических труб, с прикрепленными запорными кранами

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

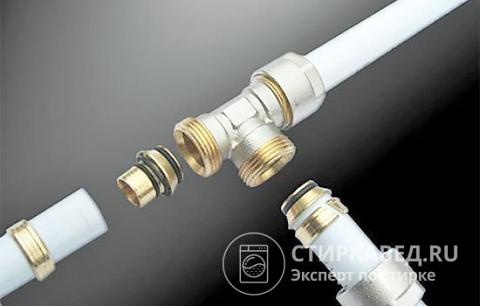

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Какие особенности подключения – теоретические вопросы

Чтобы сделать самостоятельное подключение, почерпнуть необходимую информацию о том, каким образом организовать работы и какие необходимы дополнительные материалы для этого можно:

1. внимательно прочитать инструкцию к посудомоечной машине, особенно раздел о подключении;
2. посмотреть обучающее видео на канале производителя или одного из мастеров;
3. распаковать машину;
4. спросить у знакомых как это сделали они.

В любом случае определенный запас теоретических знаний перед началом работ все-таки должен быть, при этом параллельно уже непосредственно в помещении, где планируется подключить машину, следует определиться:

• с местом расположения;
• с типом установки;
• с местом подключения подающего водопроводного шланга к системе централизованного водопровода;
• с тем, куда будут отводиться сточные воды;
• каким образом будет подведено электропитание;
• и наличия проблемных моментов.

Как подключить посудомоечную машину самостоятельно / AReviCom / BOSCHШаровой кран

Чтобы подключить водопроводный шланг посудомойки к магистральному водопроводу рекомендуется установить шаровой кран или тройник, подобный подключению стиральной машины, с запорным краном и переходом резьбы на муфту шланга.

Если не установлена система фильтрации водопроводной воды, рекомендуется установить как минимум два фильтра – обычного сетчатого для задержки механических включений песка, ржавчины, включений различного рода наслоений, и соляного для смягчения водопроводной воды. В крайнем случае можно установить и фильтр механической очистки, ведь от попадания внутрь машины мелких частиц техника выходит из строя намного чаще, чем от известковой накипи.

Фильтр механической очистки

Подсоединение сливного шланга рекомендуется сделать в сифон мойки или рассмотреть возможность подведения канализационной трубы непосредственно к машине, слишком длинный сливной шланг, более 1,5 метра многие производители устанавливать не рекомендуют.

Помпа машинки просто не в состоянии продавить воду на большее расстояние.

Ну, и наконец, электропитание. Для посудомоечной машины, как для потребителя большой мощности требуется не только мощная линия, с сечением одной жилы минимум в 2 кв. мм, но и в обязательном порядке заземление. Для высотных многоквартирных домов это может быть специально оборудованная розетка, ну а для частных малоэтажных домов заземление необходимо сделать обязательно ведь при незащищенном контуре опасность поражения электрическим током повышается в разы.

Выбираем место

Встраиваемая техника, к каким относится и посудомоечная машина, обладает одной особенностью. Она идеально впишется в интерьер на стадии комплексного ремонта всего помещения.

А если начинается такая глобальная перестройка кухонного пространства лучше заранее позаботиться о:

• Разработке проекта;
• Как и куда, будет подключаться ваша техника;
• Проложить трубопроводы воды и канализации;
• Провести дополнительные электролинии;
• Установка кухонной мебели;
• Установка посудомоечной машины.

Также есть некоторые условия:

• Есть ограничения по размерам самой кухни и это надо учитывать;
• Максимально допустимая дистанция до канализационного слива в квартире не должна быть больше 1.5 метров. Если это расстояние будет больше, то собственный насос техники может просто не вынести нагрузки по перекачке и выйти из строя;

И чем позже вы запланируете покупку новой техники для вашей кухни, тем более затратным будет ее монтаж.

Заблаговременный проект избавляет вас от рисков того, что размеры посудомойки не впишутся в размеры вашей кухонной мебели. Да и все необходимые разъемы для подключения можно провести скрытым способом, что гарантирует эстетичное оформление всей комнаты. Кроме того, это гарантирует соблюдение всех правил техники безопасности подсоединения электрооборудования.

Облегчить выбор места для монтажа машины может:

• Тип агрегата;
• Место размещения.

Все устройства данного типа делятся на несколько категорий:

• встраиваемые;
• отдельностоящая посудомоечная машина;
• компактная под раковину;
• переносные для малогабаритных квартир или для дачи;
• в нише/на полке.

Кроме того они могут быть:

• Узкими, шириной до 45 см;
• Низкими, шириной порядка 50–60 см и высотой не более 50 см.

Исходя от типа агрегата, надо заранее определиться с местом монтажа, где будет происходить установка вашей посудомойки. Главное условие — агрегат нужно максимально грамотно разместить относительно пунктов подключения:

• розетки;
• трубы канализации и водопровода.

Совсем не лишним будет, если установка и подключение новой посудомоечной машины произойдет таким образом, что возле нее будет расположен кухонный ящик для посуды и разных нужных принадлежностей, которые прошли процедуру мойки в ПММ.

Когда для аппарата найдено подходящее место, то можно приступать к следующему этапу — подключению.

К какой воде можно подключать?

Машинку нужно подключить к водопроводу, обычно к холодной воде. Некоторые модели могут использовать горячую воду при 60 °С. Однако рентабельность такого варианта заметна в следующих ситуациях:

1. вода нагревается за счет использования альтернативных источников энергии (солнечные коллекторы, тепловые насосы);
2. горячая вода подается котлом или газовым обогревателем, можно немного сэкономить, ведь энергия от сжигания газа стоит дешевле, чем электричество;
3. вода нагревается котлом на твердом топливе, камином с водяной рубашкой.

Использование горячей воды полезно если сгорит тэн, замена данной комплектующей детали обходится дорого. К сожалению, в современной технике запчасти служат не слишком долго, продаются в сборе, узлом, поэтому замена обходится недешево. Как показывает опыт автора статьи, данное правило применимо к малоизвестным и популярным брендам, присутствующим на рынке бытовой техники.

Перед подсоединением к водопроводу нужно убедиться, что вода:

1. не слишком жесткая,
2. не содержит большого количества железа, марганца.

Какая жесткость допустима?

• если общая жесткость составляет менее 7 по шкале жесткости – нет необходимости использовать кондиционер – вода считается мягкой;
• если общая жесткость превышает 7, следует использовать умягчение воды.

При нагреве, соединения, содержащиеся в воде, разлагаются на нерастворимые карбонаты, образующие накипь (явление, прекрасно известное людям, использующим электрические чайники).

Повышенная жесткость воды может:

1. повредить прибор,
2. значительно снизить качество мойки.

Для снижения жесткости необходимо установить соответствующие магистральные фильтры на входе водопровода в квартиру или непосредственно перед техникой.

Горячая вода

В большинстве случаев подключить посудомоечную машину к воде, идущей от центрального стояка дома, не рекомендуется и даже крайне нежелательно. Качество такого снабжения находится на таком уровне, который производители (даже BOSCH, который славится знанием реалий российского рынка) и не могли представить.

Исключением может являться случай, когда посудомоечная машина подключена к горячей воде от устройств предварительного нагрева:

• нагревательные котлы;
• системы вторичного нагрева;
• электрические проточные нагреватели.

Подключение к канализации

Итак, посудомоечная машина подключена к водопроводу, самостоятельно обеспечены все меры защиты, подано электропитание. Иногда слив организуют элементарно, особенно, если речь идет о настольных моделях, – бросают шланг в раковину.

Однако чтобы все было аккуратно, работало без вмешательства и не создавало неудобств, лучше сделать качественно и подключить слив посудомоечной машины правильно. Для этого нужно следовать рекомендациям:

• Для устранения запахов подключение к канализации нужно производить с использованием промежуточного клапана.
• Для размещения шланга можно применять как сифон с отдельным отводом, так и собственный отвод трубы, что будет наиболее правильно.
• Внимательно прочитайте инструкцию. Если подключаете машину к канализации самостоятельно, своими руками, помните, что шланг должен быть расположен не менее 60 см выше точки стока. Некоторые производители требуют специфической высоты расположения самой высокой точки шланга, обычно это связано с особенностями работы помпы.
• Наращивать самостоятельно длину шланга до бесконечности не рекомендуется. Лучшая длина, которую требует посудомоечная машина, – полтора метра. Предел – три метра. Большая длина вызовет чрезмерную нагрузку на помпу устройства и выход ее из строя.
• Наращивать шланг из множества кусков — не рекомендуется, используйте цельный.
• Если посудомоечная машина и стиральная используют одну и ту же точку слива, каждый отвод должен быть оборудован обратным клапаном. Любо должны использоваться специальные сифоны с двумя отводами.

Неправильно подключенная к канализации посудомоечная машина может создавать массу неприятностей. От протечек, запахов до пены моющих средств, буквально вытекающей из всех доступных мест

Поэтому подключайте правильно, особенно уделяя внимание требованиям завода — изготовителя

Ролик демонстрирует, как самостоятельно подключить посудомоечную машину на видео. Процесс не отличается большой сложностью, требует всего лишь аккуратности и внимательности.

https://youtube.com/watch?v=UML3nSK-4GM

Подключенная к водопроводу, к горячей воде, к канализации и электричеству посудомоечная машина прослужит долгие годы, снимая множество проблем и значительно упрощая быт. Посуда будет гарантированно чистой, а обслуживание устройства – минимальным. Просто соблюдайте ряд несложных правил, и новая покупка будет радовать своей работой снова и снова.
