Розетки и выключатели в квартире: устройство, замена, перенос, схемы подключения

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

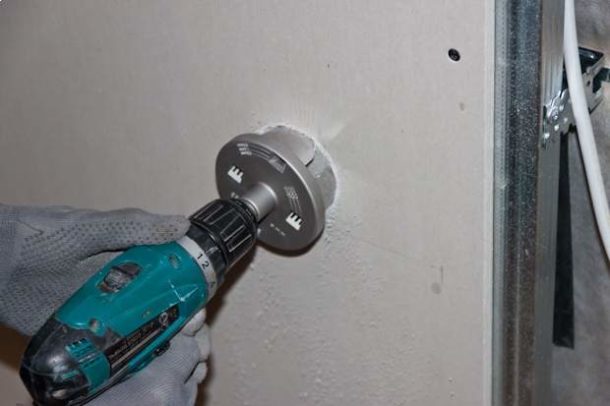

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

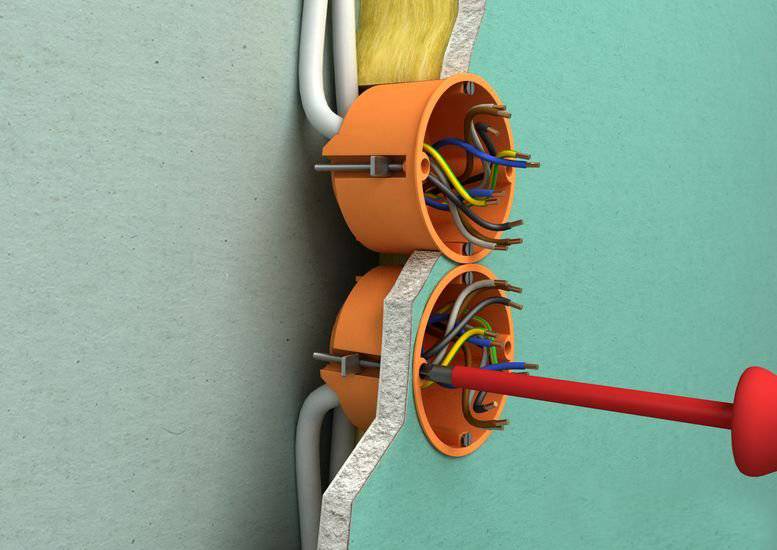

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

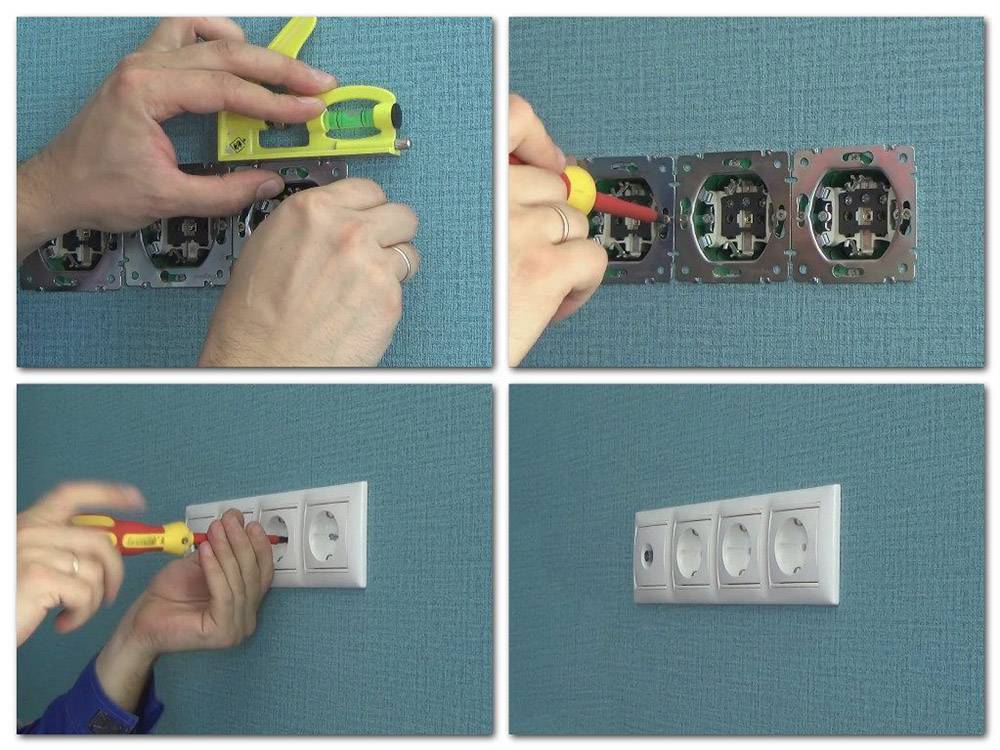

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

• при помощи карандаша намечается место, где будет фиксироваться розетка;
• берется электродрель либо шуруповерт с коронкой по гипсокартону;
• острый сегмент коронки ставится по центру нанесенной метки;
• аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
• точно также проделываются отверстия под выключатели.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Следующие стадии монтажа розетки своими руками такие:

Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

• Шпаклюем. Обычно, вслед за установкой подрозетника и испытания системы на эксплуатационную пригодность, настает черед первичной отделки. Уже только после того, как высохнут стартовый и финальный слои шпатлевки, осуществляется последующий монтаж розетки.
• Подключаем к розетке электрическое питание. Прежде чем выполнять подсоединение, удостоверьтесь, что напряжение в линии отсутствует (проверить можно посредством обычного индикатора). Фазы «землю» и «ноль» подсоединяем к надлежащим контактам на корпусе розетки и крепко затягиваем провода, чтобы через время электроконтакты не ослабли и не началось плавление пластмассового корпуса.

Монтируем розетку в стакан. Розетка монтируется в стакан и фиксируется в нем надлежащими винтиками. После этого производим установку пластмассовой рамки и лицевой крышки. Проверяем прилегание к стенке; если есть необходимость, ослабляем винтики лапок колодки и выполняем регулировку.

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

К стенке электропроводка фиксируется посредством клипс, а розетка элементарно привинчивается к гипсокартону посредством винтов, как накладка. Преимуществом подобного расположения является то, что в любое время можно поменять месторасположение электрической бытовой техники и розетки совместно с ней.

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

• Дрель электрическая или шуруповерт
• Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
• Фигурная отвертка
• Индикаторная отвертка
• Уровень (можно небольшой длины)
• Строительный маркер (обычный карандаш)
• Рулетка
• Канцелярский нож

1. Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.

Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.

Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.

Рекомендации специалистов

При монтаже розетки своими руками нужно принимать во внимание следующие рекомендации:

1. Электромонтажные работы проводить в обесточенном помещении. То есть сначала нужно сделать отверстия, прорезать штробы, уложить кабель и только после этого можно подсоединять проводку.
2. Каждый провод проверяется фазоуказателем.
3. При подключении проводов нужно внимательно следить за тем, чтобы их оголенные части не были в прямом контакте с телом. Это исключит возможность поражения монтера электрическим током.

При соблюдении всех правил и рекомендаций вы сможете без особых проблем установить розетку в требуемом месте и обезопасить себя от возможного поражения электрическим током.

Подготовка и монтаж подрозетников

Отключаем подачу электричества. Примеряем коробку к отверстию. Не должно быть каких-либо препятствий для монтажа подрозетника в один уровень с поверхностью. Все лишние элементы обрезаем и удаляем.

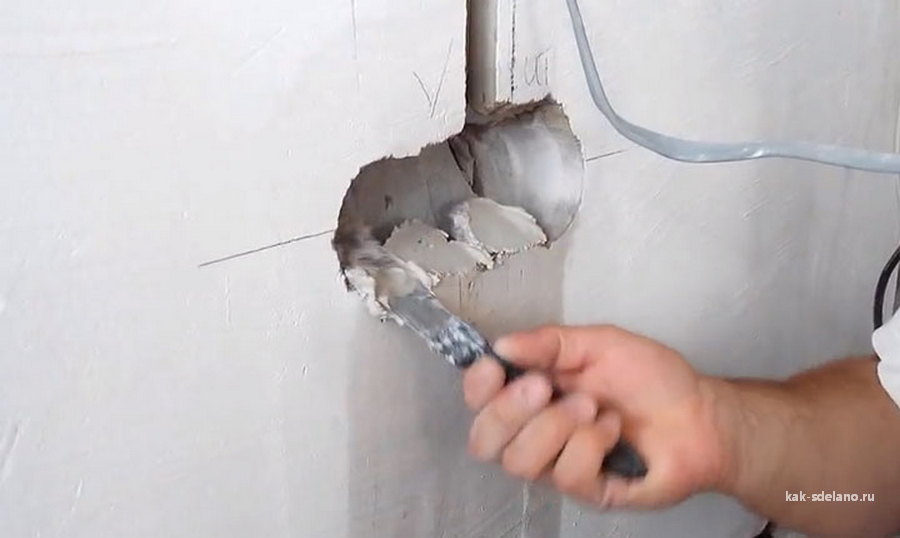

Дно отверстия очищаем от грязи пыли, а затем грунтуем. Обработка поверхности грунтовкой важна для обеспечения адгезии фиксирующего состава со стеной. Даем грунтовке высохнуть.

Далее выполняем следующие действия:

1. Выдавливаем в коробке пластмассовый фрагмент, через который протягиваем кабель.
2. Обрабатываем раствором стенки и дно углубления, внешнюю часть подрозетника.
3. Устанавливаем устройство (или блок) в раствор. Выравниваем верхний край подрозетника с уровнем стены.
4. Проверяем с помощью строительного уровня горизонтальность монтажных проушин.
5. Удаляем лишний раствор, попавший в коробку.

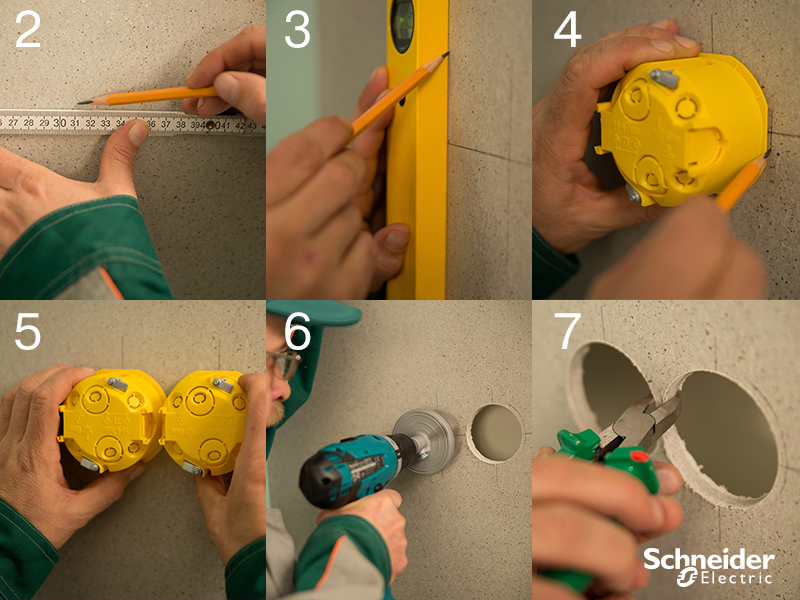

Установка двойного подрозетника

Стыковка подрозетников между собой осуществляется соединителем (другое название — бабочка). На боковинах подрозетников есть специальные пазы для подключения бабочки. Благодаря этим пазам можно соединить не только 2, но и гораздо больше подрозетников.

Порядок выполнения работ:

1. Делаем разметку. Отсчитываем расстояние от пола. На желаемой высоте прочерчиваем полосу (строго по горизонтали).
2. Прикладываем подрозетники (соединенные бабочкой) к полосе. Помечаем на полосе центральные части каждого подрозетника.
3. Проделываем отверстия (одним из трех указанных выше способов).
4. Проделываем соединительные штробы между отверстиями. Сделать это можно с помощью болгарки.
5. Опускаем в одно из отверстий провод.
6. Дальнейшие работы выполняются так же, как и в случае с одним подрозетником.

Важно знать до начала работ

Условия безопасности

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки

И не подключайте, пока монтажные работы не будет завершены.

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

Моменты, которые стоит учитывать

1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
2. Строго запрещено перекусывать кусачками провода под напряжением.
3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

• не ниже 20 см от пола;
• на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Это интересно: Электропроводка и освещение в гараже своими руками — как сделать разводку, схема, инструкция с фото и видео

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

• ноль рабочий – N (преимущественно синего цвета);
• фаза – L (коричневый);
• заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно. Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором. Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Установка розеток в любой квартире

Стандарт установки

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:

Выбор кабелей

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

• розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
• штепсельные розетки устанавливают в 50–100 см от пола;
• «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Способы переноса розетки

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

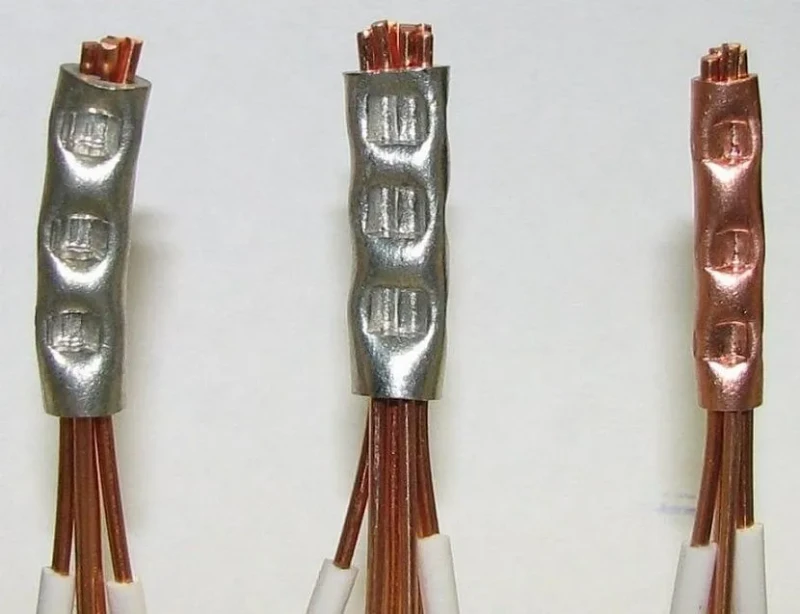

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

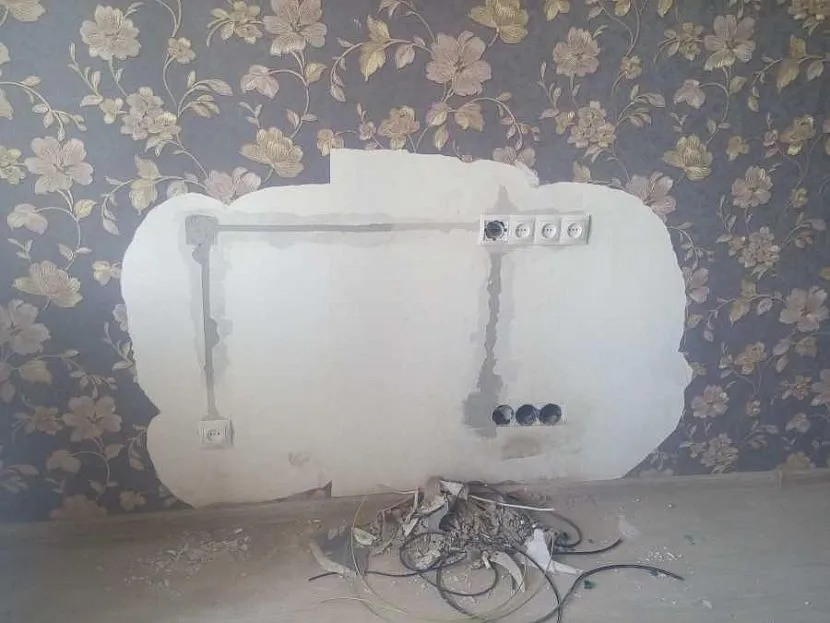

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

• На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
• Выполняется демонтаж прежней розетки.
• Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
• Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
• Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
• Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
• Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

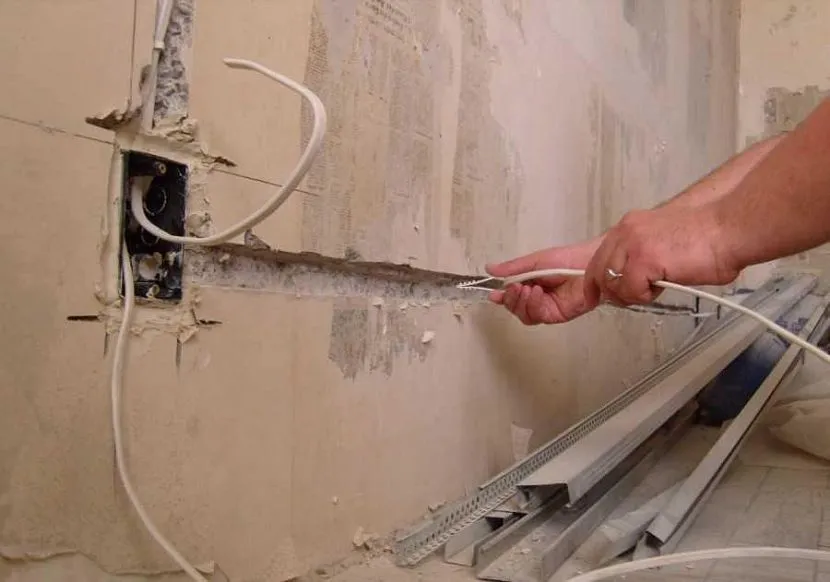

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

• Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
• Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
• Необходимо отмерить кабель нужной длины для подсоединения.
• Его подключают к клеммам обеих розеток.
• Ставят защитную декоративную крышку.
• Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

Вырезание отверстий в гипсокартоне

Когда все готово к работе, необходимо уделить достаточно времени и внимания выбору высоты и грамотной разметке. Вырезать в гипсокартоне отверстие дважды в одном месте не получится никак. Если устанавливается, например, блок из четырех розеток, есть риск из-за некачественной разметки в итоге поставить рамку криво, и исправить ошибку будет достаточно трудно. Потому замеры нужно производить со всей тщательностью.

После измерений начертите на гипсокартоне крест в месте центра будущей розетки, поставьте на него центральное сверло коронки, предварительно установленное в вашу дрель, или резак. Стараясь держать инструмент максимально ровно и крепко (особенно касается неуравновешенного резака, если им врезаться в гипс слишком резко, он начнет «шагать» в сторону, испортив ГКЛ), приступаем к высверливанию отверстия.

Важно! Коронка в патроне должна быть установлена прочно, она будет подвержена довольно сильной нагрузке

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

• Устройство для подсоединения, состоящее из механизма и фасадной части.
• Подходящая по размеру установочная коробка для ГКЛ.
• Электрическая дрель.
• Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
• Строительный уровень.
• Маркер или карандаш для нанесения разметки.
• Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

1. Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
2. Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
3. Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

1. Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
2. Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.
3. Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.
4. Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
5. Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.

• Правила монтажа розетки под кондиционер
• Расшифровка маркировки кабеля ААШв и его технические характеристики
• Как установить и подключить телевизионную розетку
• Как выполняется замена электропроводки в помещениях

Описание процесса установки

Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.

Далее, в зависимости от вида устройства, процесс установки будет немного различаться.

Установка накладной розетки

Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.

Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.

После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.

Установка одиночной, утопленной розетки

Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.

Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.

Следующий этап, это установка коробки — подрозетника в подготовленное место

Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.

Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

Установка блока розеток

Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.

Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.

Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.

На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.

Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

К стенке электропроводка фиксируется посредством клипс, а розетка элементарно привинчивается к гипсокартону посредством винтов, как накладка. Преимуществом подобного расположения является то, что в любое время можно поменять месторасположение электрической бытовой техники и розетки совместно с ней.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Например, на кухне розетки располагаются с учетом удобного подключения кухонного оборудования и местного освещения, установки вытяжного оборудования. Как правило, это чуть выше столешницы рабочей поверхности, подальше от открытого пламени горелок.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.
