Установка розеток и выключателей в гипсокартон

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

К стенке электропроводка фиксируется посредством клипс, а розетка элементарно привинчивается к гипсокартону посредством винтов, как накладка. Преимуществом подобного расположения является то, что в любое время можно поменять месторасположение электрической бытовой техники и розетки совместно с ней.

Как установить штепсельную розетку на гипсокартон

А. Земсков утверждает, что установка розеток в гипсокартоне пройдёт без сложностей, если применять маленькую хитрость: с оборотной стороны шурупы укрепляются небольшими кусочками пластика. Уже приводили в обзорах фото изъятых шторок, а теперь дополняем снимком, где представлены пригодные для подобных целей предметы. Это, прежде всего, пластмассовые крышки, карты скидок различных магазинов и банковские, SIM карты телефонов и прочие подобные вещи.

Обратите внимание, что по правилам в детской ставятся розетки со шторками. В этой связи нужно знать две вещи:

1. Перед установкой розетки в гипсокартон либо деревянную стену детской убедитесь в наличии шторки, защищающей гнезда, пока отсутствует вилка.
2. Не покупайте дешёвые штепсельные розетки, ведь шторки все равно придётся выломать. Здесь ПИБ не придерется: номинально все сделано по правилам, а пользоваться штепсельными розетками не обязательно.

Необходимые детали для монтажа

Из сказанного понятно, что на кухне экономически выгодна установка блока розеток. За малым исключением – плита потребляет слишком много энергии, и выше указано, что подобную точку раздачи нельзя компоновать с чем-либо. В прочих случаях допускается ставить двойные, тройные розетки и монтировать в ряд. Не забудьте проверить землю в розетке на кухне и в санузле, от этого зависит правильная работа УЗО (либо дифференциального автомата). Провод для боковых клемм проводится от щитка либо берётся из домового контура (вкопан ниже подвала).

По общим рекомендациям скажем, что розетка скрытой установки не требует заделки подрозетника в гипсокартон и отдельно это не регламентируется. Впрочем, могли пропустить юридические нюансы, попробуйте найти информацию самостоятельно. Розетки наружной установки монтируются обычно. Но имеется тонкость. В законе оговорено, что скрытая электропроводка (за лицом) проводится для встраиваемых розеток. Но там фигурируют слова «как правило» и «утопленное состояние». Последнее касается розеток. Поэтому тезис трактуется двояко.

Что касается методики крепления, для наружной установки придётся заранее налепить на лист корпус. А лицевая часть ставится после оклейки обоями, покраски. Разумеется, во время отделки питание отключается от точки, а токонесущая часть оклеивается малярной лентой. Когда встанет вопрос о починке розетки, установленную подобным образом, могут возникнуть сложности. С данной точки зрения, отделка сайдингом (вагонкой) смотрится привлекательнее, ведь подвергается частичной разборке без ущерба. Следовательно, стоимость установки розетки и выключателя снижается.

Показали, как укрепить розетку в стене, намекнули, что допустимо закрепление на стену, а потом сделать вырез в гипсокартоне. Но существует большое число требований по размещению. Добавим, что подрозетник может фигурировать в прайсах как установочная коробка, но может не понадобиться. Порекомендовали бы найти декоративный наличник для защиты обоев либо краски возле расположения электрики.

Советы

Советы мастеров по установке подрозетника в ГКЛ:

1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
2. Размер коронки для стандартного подрозетника 68 мм.
3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

Открытый вариант

Открытый вариант предполагает что установка розеток производится на внешнюю стену без сверления штроб и отверстий для подрозетников. Провод будет также идти снаружи по стене. Монтаж подрозетников в данном случае не требуется.

В стене сверлятся отверстия для её крепления. Чтобы сделать это грамотно требуется разобрать её и приложить заднюю крышку к стене, после чего, предварительно выставив по уровню отметить карандашом точки для крепления. Заднюю стенку сразу же можно закрепить на стене с помощью быстрого монтажа или шурупов, главное чтобы они были с дюбелями. На колодку монтируются провода, путём вставки края провода и затягивания шурупа на колодке. Соответственно подсоединить провода нужно так, чтобы каждый провод был подключён в свою колодку. Фаза к фазе и т д. После того как все будет готово можно собрать конструкцию, накрыв крышкой основание, после чего прикрутить винтами и установка розетки закончена.

1. Не эстетичный внешний вид для жилых помещений;
2. По местам розеток будут идти кабель каналы, которые будут вмонтированы на стены и будут занимать место;
3. Выступают на 5 – 8 см из стены.

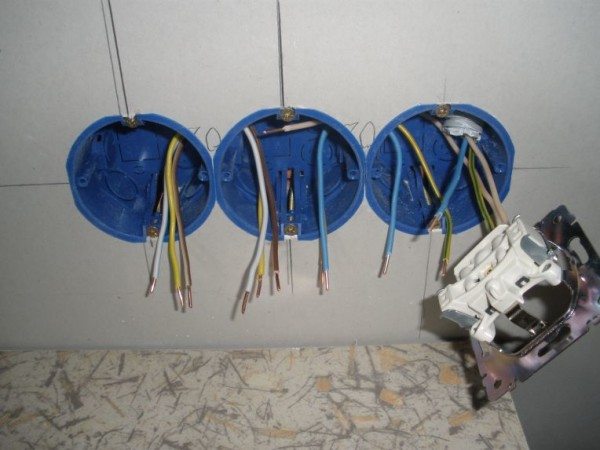

Установка блока розеток в гипсокартон

Блок из нескольких розеток устанавливается с разными целями и гипсокартон для этого подходит лучше, нежели бетонная стена. Для установки блока нам понадобятся дополнительные инструменты:

• Стамеска
• Соединительные «бабочки»
• Дополнительные провода для соединения

Порядок работ будет несколько отличаться от описанного для единичной розетки:

1. Выламываем отверстия межу всеми стаканами и в месте будущего входа кабеля
2. Соединяем подрозетники с помощью соединительных бабочек, если иное не предусмотрено самим корпусом
3. На стене на нужной высоте отмечаем с помощью уровня линию расположения блока
4. Прикладываем к этой линии получившуюся конструкцию из подрозетников и отмечаем на стене центр каждого
5. Вырезаем коронкой каждое отверстие, как это описано выше
6. Стамеской соединяем полученные отверстия так, чтобы блок из подрозетников смог поместиться
7. Вставляем блок и закрепляем его с помощью зажимных винтов

8. Просовываем провода между подрозетниками

Разметка и установка подрозетников в гипсокартон

Очень часто в квартирах  при перепланировке устанавливают гипсокартонные перегородки. Так вот, сегодня мы рассмотрим как устанавливать в них подрозетники. Какие потребуются инструменты.

Гипсокартонные конструкции заняли достаточно серьезные позиции как в квартирном строительстве, так и в промышленном. Вместо кирпича часто изготавливают перегородки из гипсокартона. Плохо это или хорошо решать каждому для себя. Лично мне они не очень нравятся в жилых помещениях.

Если есть перегородки из гипсокартона, то в них нужно делать электропроводку, в частности устанавливать подрозетники и распределительные коробки. Как выбрать подрозетники для гипсокартона вы можете прочитать в статье о . А сейчас приступим к установке подрозетника в гипсокартон.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

• ноль рабочий – N (преимущественно синего цвета);
• фаза – L (коричневый);
• заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно. Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором. Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Какой подрозетник лучше всего выбрать

Для ГКЛ подрозетники выпускают производители: Schneider Electric, Тусо и другие.

Коробки классифицируют по размерам:

• внешний диаметр (d2);
• глубина коробки.

Стандартные размеры d2 (мм): 60, 64, 68, 70,75. Есть также и нестандартный диаметр.

Глубина коробки (мм): 40, 42, 45, 60, 62.

Какой глубины монтировать коробку, зависит от её места расположения. Если это перегородка, тогда коробку глубиной 60, 62 мм не поставить. Устанавливают 40, 42 мм.

Для стен из гипсокартона применяют подрозетники Hegel КУ 1201, 1202. Размеры: d2-68 мм, глубина Н-45 мм.  Изготовлены из негорючего пластика, который выдерживает 850 0С.

Для поверхности из ГКЛ устанавливают коробку с диаметром 68 мм.

Различия по форме:

• круглая – стандартная;
• овальная – монтируют для нескольких выключателей или розеток.

Подрозетники для ГКЛ фиксируют в стене при помощи распорных металлических лапок.

Под металлический профиль

Под металлический каркас используют только пластиковые коробки для установки выключателей. Допустим, schneider electric IMT35150. В изделии корпус произведен из пластика, который не горит.

Отличается модель прочностью и широким передним кантом. Есть заглушки, имеющие различный диаметр. Они предназначены для проводов, имеющих разное сечение.

Для закрепления в гипсокартонной поверхности в коробке есть 2 металлические «лапки». Они обеспечивают прочное сцепление, при котором тыльная сторона ГКЛ остается неповрежденной. «Лапки» держат шурупы, при закручивании их крепежи прижимаются к поверхности.

Коробка для розеток не должна совпадать с местом расположения металлических элементов каркаса.

Под деревянный профиль

Металлический корпус подрозетника – защита деревянного каркаса от возгорания. Он исключит контакт искры от короткого замыкания с деревянным основанием. Пластиковый корпус не выдержит 1500 0С – он расплавится.

Преимущества металлического корпуса:

1. Некоторые коробки изготовлены из стали в 1 мм, способные выдержать высокую температуру при коротком замыкании.
2. В деревянном корпусе проводя электропроводку, кабели прячут в металлическую гофру. Корпус из металла способен выдержать нагрузку гофры.
3. Монтаж. Коробка имеет размер D2-68 мм, что удобно при установке.
4. Герметичность корпуса. Швы на коробке проваренные.
5. Нет лишних отверстий. Для подвода проводов надо просверлить отверстия.
6. Для установки розетки предусмотрены отверстия, имеющие резьбу.
7. Глубина коробки 65 мм. Это дает возможность оставить 10 см лишнего кабеля для последующих ремонтных работ (замена розетки, сломался выключатель, закоротил шнур и расплавил розетку и провода).

Для безопасности от возгорания в деревянные дома и места, где установлены деревянные направляющие для гипсокартона монтируют подрозетники из металла. Надо перед приобретением смотреть на толщину металла и качество изделия.

Установка подрозетника

Для этого во все последующие подрозетники, от того где выпущен питающий кабель, пропускают отрезки проводов.

Такое подключение распространено повсеместно, но некоторые мастера противники такого метода, потому что вся нагрузка, в данном случае, будет проходить через клеммное соединение первой розетки и то сократит срок её службы их-за перегрева. Тогда выполняют подключение через сизы — специальные колпачок из негорючего пластика, служащий для изоляции скруток проводов, с конусной резьбой внутри.

Читать также: Светильники на потолок

На фазном проводе делают скрутку стольки проводов, сколько и розеток. Можно такую скрутку делать и на нулевом проводе, но он не подвержен таким нагревам как фазный.

С помощью уровня выставляем первый подрозетник и фиксируем его лапками зажимами через винты, затем выставляем все последующие подрозетники.

Установка подрозетников под выключатели проходит таким же образом, единственное отличие — сколько выключателей, столько питающих проводов. Когда все подрозетники стоят на месте и подготовлены провода для подключения розеток можно производить их монтаж. Обязательно просмотрите видеоролик в котором подробно показано как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

• — Hegel;
• — Schneider Electric;
• — Legrand;
• — IEK;
• — Kaiser.

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника

Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Сила тока розетки, А	Мощность потребителя, кВт	Сечение жилы проводов, мм2
Алюминий	Медь
6	1,3	2,5	1
10	2,2	2,5	1,5
16	3,5	2,5	1,5
32	7	10	6

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

• обычные;
• влагозащищенные;
• силовые.

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство, мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

Обычная розетка

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличаются от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Влагозащищенная розетка в ванной

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Силовая розетка
