Выбор и монтаж установочной коробки для гипсокартона: 2 популярных вида

Рейтинг лучших подрозетников для гипсокартона

С3Е2 для полых стен

Отличный товар по доступной цене, который продается во многих хозяйственных магазинах. Изготовлен из прочных материалов, проявляющих высокую устойчивость к различным воздействиям. Срок работы 240 месяцев.

коробка под розетку C3E2 для пустотелых стен

Преимущества:

Небольшая цена;
Качественный пластик;
Долговечность.

Дефекты:

Потерял.

GUSI С3Е3 Нг

Коробка высокого качества из негорючих материалов. Он имеет приятный цвет, а также хорошую степень безопасности. Один человек должен будет разрезать кабель-канал самостоятельно.

Средняя цена 25 рублей.

розетка ГУСИ С3Е3 Нг

Преимущества:

Универсальность;
Оптимальные размеры;
Небольшая цена.

Дефекты:

Потерял.

Schneider Electric D65

Надежная модель европейского производства, которая подходит для стен из гипсокартона. Корпус выполнен из качественного пластика, который не портится при длительном воздействии. Для дополнительного удобства предусмотрены отверстия для проводки.

вилка Schneider Electric D6

Преимущества:

Производитель бренда;
Небольшая цена;
Есть специальные отверстия.

Дефекты:

Потерял.

Gusi Electric С3E3

Более дорогой вариант, который обеспечит человеку надежность и долговечность на протяжении всего периода эксплуатации. Корпус изготовлен из полипропилена. Способ монтажа: под прикрытием

Средняя цена 42 рубля.

коробка под розетку Gusi Electric С3E3

Преимущества:

Качественный материал;
Отверстия для проводки;
Хорошая фиксация.

Дефекты:

Цена.

Выбор материала и размеры подрозетника

Потребность в электрификации помещений, выполненных из гипсокартонных стен и потолков привела к созданию специальных аксессуаров, позволяющих монтировать электрические выключатели, розетки и другие средства энергообеспечения с учётом специфики материала.

Одним из из таких аксессуаров является подрозетник для установки розеток и выключателей в гипсокартоновую перегородку.

Коробка электромонтажная (электротехническая) – это устройство, которое предназначено для прокладки, соединения и развода электрических кабелей. Применяется при электрификации зданий внутренними и наружными линиями электропередачи.

Установочная электротехническая коробка круглой формы

Электромонтажные коробки подразделяются на два вида: коробки распределительные и коробки установочные.

Первые предназначены для монтажа точки разветвления проводов, вторые для установки выключателей или розеток подачи напряжения. Установочные коробки, кроме своего прямого назначения, могут играть роль распределительной коробки.

Существуют металлические и пластиковые электрические коробки, на бытовом языке называемые подрозетниками. Наиболее широкое применение получили коробки из полипропилена, благодаря низкой себестоимости и прекрасным диэлектрическим свойствам.

По конструкционным особенностям подрозетники делятся на две категории.

• установочные коробки для полнотелых стен
• установочные коробки для пустотелых стен

Отличие их заключается в том, что подрозетники, предназначенные для монтажа в пустотелых стенах, снабжены зажимным механизмом, который позволяет надёжно закреплять коробку в стене.

Закрепляется в стене при помощи зажимного устройства

На всей территории Европейского континента принят единый стандарт внутреннего поперечного сечения подрозетника, который составляет 68 мм. Благодаря этому, установочные коробки являются универсальным монтажным устройством для всех видов розеток и выключателей.

Различные производители электротехники, выпускают подрозетники имеющие незначительные отличия в форме, цвете и плотности пластика. Могут отличаться форма и материал, из которого сделан зажимной механизм, представляющий из себя две «лапки» на подвижных резьбовых фиксаторах.

Для установки двух и более коробок в одном месте, используются «батареи» подрозетников, скреплённых в единый блок специальными соединителями. Такие блоки применяются в местах, которые используются для подключения большого количества потребителей. Например, в кухне над рабочим столом или для подключения оргтехники в офисных помещениях.

Блок подрозетников для установки трёх розеток

Кроме традиционно круглых установочных коробок, бывают также коробки квадратной формы, прямоугольной или овальной.

При выборе нужной формы подрозетника учитывается конкретная ситуация, в которой будет производиться монтаж.

Квадратные и прямоугольные подрозетники используются в том случае, когда внутри устанавливаемой точки, планируется дополнительная разводка кабелей. Это связано с тем, что внутренний объем таких коробок больше. Фактически, эти разновидности подрозетников, совмещает в себе функции раздаточной и установочной коробки одновременно.

Один из видов подрозетника квадратной формы

Овальные подрозетники применяются при монтаже двух и более розеток или выключателей в одном месте, заменяя собой сборные блоки. Их выгодно использовать в тех случаях, когда розетки расположены вертикально.

Используется электротехническая коробка овальной формы

Монтаж блочной розетки

Блочными называются розетки, которые состоят из нескольких клеммных блоков для одновременного подключения к сети 220 В, интернету, ТВ и пр.

• расстояние между центрами блочных розеток должно составлять 72 мм;
• вычисления при помощи уровня переносятся на стену;
• между собой стаканчики подрозетников соединяются кабелем С3А3 или «бабочками», которые берутся с запасом в 2 см и компонуются в блок;
• под контролем уровня на стене из ГКЛ прорезаются круги, к которым прикладывается блок и проверяется правильность расчета углублений;
• полученные отверстия соединяются между собой стамеской;
• вставляется блок, фиксируется к стене прижимными болтами;
• между подрозетниками проводятся кабели.

Подключение блочной розетки

От выбора до покупки кабеля

Монтаж проводки под гипсокартоном – это простое, но вместе с тем и очень ответственное дело

Важно правильно выбрать электрический кабель перед тем, как приступить к работе

Схема протяжки провода.

Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.

Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.

Без гофры монтируют более дорогой кабель в таких случаях:

• если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
• когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.

В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.

Особенности ввода кабеля

Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки

Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.

Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.

Способы монтажа установочных коробок

Монтаж коробки может производиться двумя различными способами. Выбор конкретного способа зависит от способа типа электропроводки.

1. Скрытый монтаж. Для реализации такого метода используются, как правило, модели круглой формы диаметром 60 см. Изделия данного типа идеально подходят в данных условиях, благодаря тому, что их диаметр прекрасно соответствует типовым размерным стандартам подрозетников и выключателей. Для просверливания отверстий используется инструмент с коронкой такого же диаметра.
   Процесс начинается с разметки стены. На высоте 20 см от пола делается отметка оси, затем прорезается отверстие, края которого шлифуются. Укрепляется установочная коробка, и через отверстие протягиваются провода.
2. Наружная проводка. Электропроводка такого типа укладывается на расстоянии 10-20 см от поверхности потолка. Накладной короб крепится на два или четыре отверстия, куда вставляются дюбели. Фиксация производится шурупами или саморезами.

Возможен монтаж электропроводки без распредкоробки. В этом случае к каждому электроприбору должен подводиться отдельный провод. Безопасность такой системы обеспечивает специальный щит. При выборе данного способа укладки затрачивается больше времени. Он требует специальной подготовки и использования профессиональных инструментов.

Итак, установочная коробка, применяемая на гипсокартонном покрытии, должна выбираться, исходя из конкретных условий ее установки. Конструкция этого изделия должна обеспечивать его надежное крепление и безопасное использование.

Советы

Советы мастеров по установке подрозетника в ГКЛ:

1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
2. Размер коронки для стандартного подрозетника 68 мм.
3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.

Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.

Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.

Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.

Закрепляются при помощи пластмассовых защёлок

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.

Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).

Монтаж установочной коробки

Выполнить монтаж подрозетника в конструкции из гипсокартонных листов вполне можно своими руками, если руководствоваться соответствующей инструкцией.

Подготовительный этап

Все монтажные работы подразумевают использование определенного набора инструментов и материалов. В случае установки подрозетников в гипсокартонной стене необходимо приготовить следующее:

• Электрическая дрель с насадкой в виде цилиндрической коронки с зубчатыми краями, диаметр которой совпадает с размерами подрозетника
• Строительный уровень
• Маркер или карандаш
• Фигурная отвертка
• Установочная коробка

Непосредственный монтаж

Перед началом работы необходимо отключить электропитание в той части дома, где планируется монтаж установочной коробки. Далее следуют такому плану:

1. На стене выполняют разметку участка, где будет размещена коробка. Если изделие имеет одно гнездо, то отмечают центр ее расположения. При горизонтальной установке многосекционного изделия на определенном расстоянии от пола чертят прямую линию. Если предполагается вертикальное размещение, то линия должна быть строго перпендикулярна поверхности пола. На этой линии отмечают точки подключения с шагом между центрами 71 мм;

.gif” />

Теперь можно выполнять штробление отверстий, для этого используют дрель с насадкой. Конец сверла ставят в центральную точку будущего отверстия и аккуратно высверливают его. Вырезанный материал удаляют;
На корпусе коробки удаляют пластиковую заглушку, а в полученное отверстие вставляют провода

Примеряя чашу в гипсокартонном листе, важно проверить соответствие ее высоты и расстояния до основной стены. Если коробка имеет больший размер, то в стене можно сделать небольшое углубление с помощью перфоратора;
Далее выполняют фиксацию установочной коробки в гипсокартоне

Для этого крестовой отверткой закручивают винты с прижимными лапками на конце. Не рекомендуется сильно затягивать лапку, чтобы избежать повреждений гипсокартонного листа;
Теперь можно подключать провода к основной проводке, следя за их соответствием. Чтобы предотвратить нагревание работающей розетки или выключателя, следует хорошо зафиксировать контакты;
Подсоединенное устройство вставляют в корпус установочной коробки и закрепляют специальными винтами.

Установочная коробка в стене из гипсокартона позволяет скрыть различные коммуникации электросети. Выполнить ее монтаж можно своими руками, главное – правильно подобрать соответствующие элементы.

Обзор производителей

Современный рынок строительных и отделочных материалов пестрит разнообразием, но к выбору необходимо подходить со всей ответственностью. Дело в том, что применение некачественного товара повлечет за собой неприятные последствия.

Наибольшей востребованностью пользуются изготовители:

1. Gusi Electric. Отечественная марка, продукция которой отличается приемлемым качеством и доступной ценой. Элементы изготавливаются из пропилена и являются достаточно надежными.
2. Hegel. Чаще всего встречаются варианты с металлическими фиксирующими скобами. Цена коробки для установки розетки не слишком высока при соответствии предъявляемым требованиям.
3. Ruvinil. Российский производитель единичных подрозетников и блоков. Фурнитура обеспечивает быстрый и легкий монтаж.
4. АВВ. Европейский изготовитель, выпускающий продукцию самого высокого качества. Это отражается на стоимости: она гораздо выше, чем у отечественных марок.
5. Legrand. Французская фирма, не уступающая предыдущей.

Все известные бренды отличаются высоким качеством, но при выборе товара лучше отдать предпочтение отечественным производителям, потому как такие подрозетники соответствуют нашим ГОСТам

Существуют и другие серьезные производители, но также на рынке присутствует большое количество низкосортных изделий.

Отличия по системе фиксации

Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.

Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.

И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.

Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.

Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.

Советы

Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:

• Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
• Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
• При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.
• Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
• Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
• Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.
• Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.

Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок

В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Подрозетники для гипсокартона

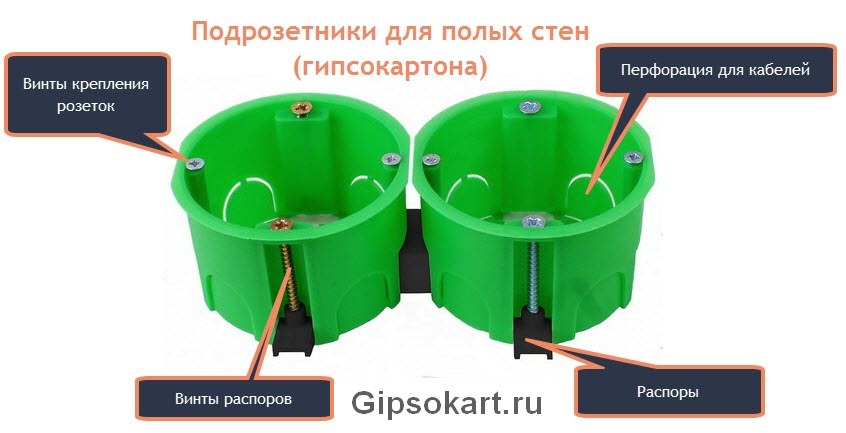

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона

Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Установка подрозетника в гипсокартон

Для монтажа розетки на стену из гипсокартона нужно правильно подобрать подрозетник и установить его. Для начала узнайте, чем специальная установочная коробка для гипсокартона отличается от стандартной, для бетона. После этого следует ее правильно установить.

Конструкция установочной коробки

Гипсокартон – универсальный строительный материал для отделки стен и строительства перегородок. Он может быть влагостойким (для кухни и ванной) и обычным стеновым – для остальных помещений. Листы тонкие, хрупкие, не сравнить с бетонными или кирпичными стенами. Из-за этого возникает резонный вопрос: как производится установка розетки в такой тонкий материал?

Делается это при помощи установочной коробки. Для гипсокартона производят специальные подрозетники с особым способом фиксации. Выглядят они как пластиковый стакан. С лицевой стороны расположены 4 винта.  Два из них расположены выше остальных. Они нужны для фиксации непосредственно металлической рамки самой розетки.

Те, что находятся немного ниже, отвечают за установку подрозетников в гипсокартон. В нижней части установочной коробки расположены специальные фиксирующие монтажные лапки. Их положение регулируется этими двумя шурупами. При повороте винта лапка все больше прижимается к листу гипсокартона. Такой механизм обеспечивает прочную установку подрозетника и гарантирует, что розетка не вывалится из стены при первой же возможности.

Дно установочной коробки оснащено заготовками под отверстия для провода разного диаметра и конфигурации. В зависимости от способа подведения кабеля к стакану и его толщины, вырезают подходящее отверстие при помощи ножа. На этом этапе подрозетник полностью готов к монтажу.

Как лучше вырезать отверстие

Кроме самого стакана и заблаговременно выведенной электропроводки вам понадобится:

• электродрель;
• насадка-коронка на дрель;
• рулетка;
• ножовка;
• карандаш.

Первым делом на листе гипсокартона нужно нарисовать отметку, где будет располагаться центр подрозетника. Чтобы точно отметить точку, рисуют крест. Если розетка будет двойная, намечают центры всех стаканов сразу. В этом случае на одной горизонтальной линии отмечается нужное количество точек на расстоянии 72 мм.

Диаметр стандартного подрозетника — 68 мм. Специальная насадка на дрель – настоящее спасение для мастера, которому предстоит монтаж розеток и выключателей в гипсокартон в большом количестве. Эта коронка уже имеет нужный диаметр, легко устанавливается в любую электрическую дрель.

Если у вас нет коронки нужного диаметра, придется обходиться подручными материалами. Тогда вам необходимо нарисовать окружность немного больше установочной коробки под розетку и вырезать ее в гипсокартоне при помощи ножовки или канцелярского ножа. Сделать это аккуратно скорей всего не выйдет.

Второй метод – использовать тонкое сверло. По контуру нарисованной окружности высверливают множество маленьких отверстий, пока получившийся круг из гипсокартона не выпадет. Это быстрее, чем операция с канцелярским ножом, но ровного, красивого края вы все равно не получите.

Порядок установки электророзетки

Установка розеток в гипсокартон начинается с крепления установочной коробки. Выведите провода через прорезанное отверстие, поместите подрозетник в гнездо в гипсокартоне и закрепите при помощи фиксирующих лапок. Для этого закрутите соответствующие болты до упора.

Возьмите розетку и снимите пластиковую крышку. Для этого при помощи отвертки открутите центральный болт. В устройстве стандартной розетки для скрытой проводки вы увидите клеммы. Их необходимо немного ослабить, чтобы можно было подключить к ним оголенные концы кабеля. Хорошо закрутите клеммы после соединения с проводами. Слабый контакт может стать причиной нагревания проводки.

Теперь розетку можно вставлять в подрозетник. Крепление осуществляется монтажными болтами установочной коробки. Когда основная часть розетки встала на свое место, можно закрыть ее пластиковой накладкой, вставив центральный болт в отверстие.

Правила установки изделий

Установку производят по разметке. Для ее нанесения пользуются рулеткой. С ее участием отмеряют расстояния для будущего места, куда будет выполняться установка розеток в гипсокартон. По центру области установки проставляют крестик.

Разработаны определенные нормативы монтажа, которыми можно руководствоваться в работе:

• высота монтажа розетки от пола — 30 см до центра отверстия;
• эта же разметка в ванной комнате — 1м над стиральной машинкой;
• над столешницей кухонного стола высота установки равна 1 м 20 см;
• расстояние от пола до центра отверстия при установке включателя — 90 см, от торца дверного косяка — 18 см.

Этим нормативам можно следовать, а можно и не следовать. Могут быть предусмотрены и собственные размеры, удобные для конкретной ситуации.

После нанесения на гипсокартонную обшивку разметки приступают к выполнению отверстия, в которое потом можно будет закрепить подрозетник.

Отверстие выполняют, следуя одному из приемов:

1. Отверстие целиком вырезают ножом;
2. По границе окружности работают сверлом, а после по прорези выбирают материал ножом.

С помощью данных способов создается отверстие с не самым совершенным видом, а неровность его краев намного отягощает монтажный процесс. При этом с гипсокартоном работать, прилагая чрезмерные усилия, не допустимо, так как материал достаточно хрупок, легко идет на разлом. В связи с чем достаточно распространенной рекомендацией является применение для подобных работ специальной коронки по дереву (d – 6,7 см).

Данную насадку также привлекают для создания отверстий округлых проемов под точечные светильники. Для работы коронку надевают на шуруповерт либо дрель. После приведения электрического инструмента в рабочее состояние коронку подносят к стене и, надавливая на нее, врезаются в стену.
