Как установить естественную вентиляцию выгребной ямы
Сделать естественную вентиляцию выгребной ямы довольно просто, поскольку воздухообмен будет осуществляться за счет установленной к задней стенке кабинки туалета вертикальной трубы.
Итак, с чего следует начать:
трубу лучше всего выбирать ПВХ, поскольку этот материал устойчив к агрессивным средам. Диаметр трубы должен быть не менее 110 мм и верхняя часть возвышаться над крышей кабинки туалета не менее чем на 700 мм;
- устанавливается труба и с таким учетом, чтобы ее нижняя часть не находилась на максимальном уровне заполнения ямы;
потоки воздуха будут возникать за счет формирования между трубой и отверстием в туалете;
необходимо также учитывать, что в зимнее время на поверхности трубы может появляться влага, которая в последствие замерзает и приводит к уменьшению диаметра трубы. Отсюда возникает снижение объема проходящего воздуха, поэтому лучше отдать предпочтение конструкции дефлектора, модели с функцией флюгера, которая будет увеличивать скорость воздушного потока.
Вентиляция выгребной ямы: назначение и типы
Вентиляционные трубы необходимы не только для того, чтобы не допустить появления запаха в доме, но и для уравновешивания давления внутри всей системы. Однако, есть еще одна причина обязательного обустройства вентиляции: в процессе разложения органических отходов образуется горючий газ и при большом скоплении вещества возможен пожар. Чтобы такого не произошло, необходима вентиляция выгребной ямы. Устройство не потребует больших затрат, а сделать его можно своими руками.
Схема вытяжки может быть оборудована предельно просто:
- установить обычную канализационную ПВХ трубу сечением 100 мм;
- прикрепить трубу к стене сзади;
- вывести верхний конец за крышу септика примерно на высоту от 20 см;
- изолировать трубу снизу паклей, смоченной в битуме;
- выход прикрыть от попадания мусора листом жести;
- забетонировать шурф выхода.
Если монтируется вентиляция выгребной ямы без туалета, установка также не занимает много времени:
- рядом с люком установить систему труб, размер которой просчитывается глубиной погружения и высотой вывода;
- оснастить верх вывода моторчиком для усиления тяги;
- прикрыть выход жестяным листом.
Канализационная вытяжка готова, а благодаря наличию моторчика зловония не будет на участке даже в самые жаркие летние дни. Кроме того не будет неприятных запахов в туалете, пары разложения перестанут влиять на древесину, а значит, туалет простоит дольше.
При строительстве туалета со сливной ямой, лучше возвести нужник подальше от ямы. Соединить сооружения несложно посредством обычного канализационного трубопровода с сечением от 100 мм. А если смонтировать тройник, то будет просто присоединить вентиляционную трубу, что и гарантирует хорошую вентиляцию. В любом случае устройство вентиляции возможно двумя способами:
- естественный вариант происходит когда увеличивается давление в сливной яме;
- принудительный – воздух перемещается посредством работы вентиляторов, подключенных к сети питания.
Естественная вентиляция
Устанавливается вертикальная труба, которая нужна для отвода запахов, причем монтаж осуществляется не ниже границы уровня наполнения котлована нечистотами, а верх выходит за пределы крыши.
Сечение отвода должно быть более 100 мм, верхний конец размером не менее 70 см от уровня крыши. Герметизация патрубка и крепление хомутами обязательно – так можно не беспокоиться, что трубу снесет во время сильного ветра.
Принудительная вентиляция
Самый эффективный способ, но требующий наличия электричества. Сделать вытяжку своими руками несложно:
- подвести к туалету электричество;
- подобрать вентилятор средней мощности (300 ватт вполне достаточно);
- сформировать отверстие под прибор, причем работать вентилятор должен на выгонку, чтобы воздух не застаивался в помещении туалета;
- оборудовать несколько отверстий для притока свежего воздуха (это может быть обычная щель у порога).
В этом случае схема не предусматривает устройство вентиляционных труб в самой сливной яме, вполне достаточно вентилятора, который отлично выгонит воздух и вместе с ним все неприятные ароматы.
Ну а чтобы избежать появления сильного запаха в сливной яме, достаточно приобрести биологические средства для чистки. Это могут быть порошки, таблетки или жидкости для канализационных ям. Как видите, устройство вентиляции вполне доступно для любого хозяина, причем выбор систем достаточно многообразен.
Зловонные запахи из дачных «скворечников»-клозетов досаждают не только хозяевам построек, но и донимают соседей. Этим объясняется стремление дачников соорудить такое отхожее место, чтобы в нем было всегда чисто, сухо и комфортно, не донимали неприятные запахи.
Правила монтажа и изготовление своими руками
Вентиляционные трубы монтируют в стены на этапе строительства
Монтаж вентиляции из канализационных труб осуществляется в соответствии с заранее разработанным планом. Составляя проект, необходимо учесть правила:
- Интенсивность воздухообмена определяется количеством крутых поворотов и изгибов. Система должна быть спроектирована таким образом, чтобы вентиляционный канал был как можно более ровным.
- Чем короче канал, тем более эффективна вентиляция.
- Необходимо соблюсти разницу между нижним и верхним уровнем системы как минимум в 5 м, в противном случае не будет тяги. Проблему можно решить только установкой вентиляторов.
Для изготовления вентиляции в частном доме своими руками подходят канализационные трубы диаметром 160 мм. Объем воздухообмена составляет 30 м3/ч при условии высоты вентиляционного канала 3 м. Пропускная способность увеличивается за счет увеличения сечения вентиляционного канала.
Подготовительный этап включает разработку проекта в соответствии с правилами монтажа и выполнение расчетов. Согласно нормативам по кратности воздухообмена, полная смена воздуха в жилых помещениях должна происходить один раз за час. Если речь идет о ванной комнате, кухне или туалете, – 3 раза за час. Значения для каждой комнаты суммируют и находят необходимую производительность системы. Необходимо определить расположение воздуховодов, разобравшись с направлением движения воздушных потоков. Вытяжной канал выводится на чердак или в общую вентиляционную шахту, расположенную по центру здания.
На этом шаге решают, будет ли использоваться оборудование для принудительной вентиляции.
Подбирают диаметр элементов и высоту установки. Если вытяжных отверстий несколько, производительность делят на их количество. Размеры переносят на схему.
Далее рассчитывается количество составляющих системы и определяется форма фитингов, составляется смета. В ней обязательно нужно учесть узлы прохода через стены, потолок.
Полимерные трубы необходимо утеплить после монтажа
После приобретения труб, фитингов, крепежа (хомуты, кронштейны, металлическая лента), вентиляционных решеток, оборудования (если предусмотрено проектом), можно приступать к монтажу:
- Согласно плану, устанавливаются кронштейны.
- Собирается главный стояк.
- Монтируются вытяжные воздуховоды для каждого помещения.
- Отдельные ветки соединяются со стояком.
- Устанавливается электрическое оборудование и вентиляционные решетки.
- Выполняется обшивка утеплителем.
Для чего нужна вентиляция выгребной ямы, и каких видов она бывает
Вентиляция выгребной ямы в частном доме должна быть обязательной, поскольку ее отсутствие приводит к распространению неприятных резких запахов, которые значительно снижают уровень комфорта пребывания на территории.
Кроме того, вентиляция над канализационной выгребной ямой предотвратит негативное и разрушительное воздействие паров нечистот на дерево, из которого создавалась кабинка туалета.
А это существенно увеличит срок эксплуатации самой конструкции.
Вообще при строительстве дачного туалета, лучше предусмотреть отдельное месторасположение самого туалета и выгребной ямы, соединив эти две конструкции обычной канализационной трубой, имеющей большое сечение.
Таким образом, к канализационной трубе с использованием тройника можно подсоединить, непосредственно, и отвод вентиляционной трубы.

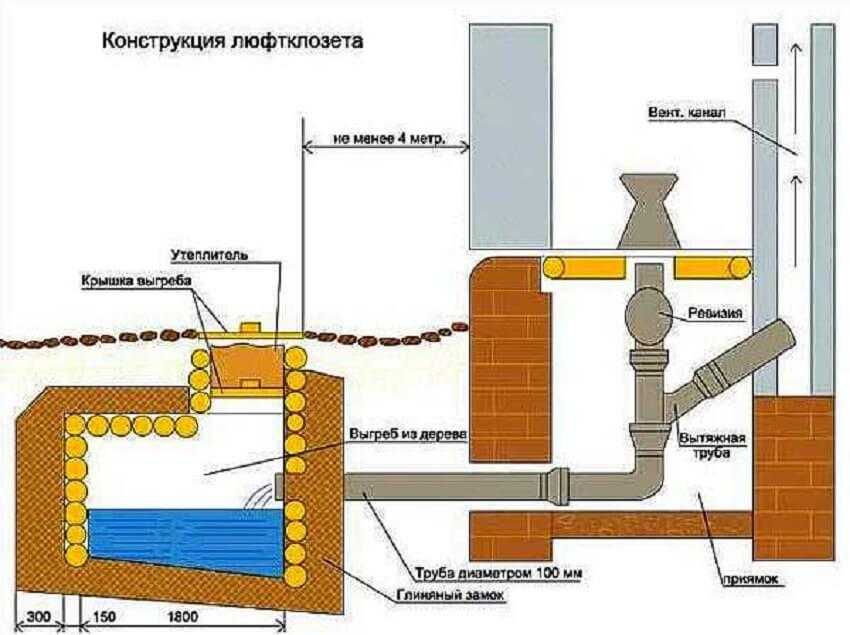

Схема вентиляции выгребной ямы
Оборудуя выгребную яму, следует понимать, что яма должна будет подвергаться откачке содержимого, то есть, раз в 1-2 года придется тратиться на услуги ассенизаторской машины.
В любом случае, вентиляция в туалете с выгребной ямой может устанавливаться двумя основными способами, в частности:
естественная вентиляция, где воздухообмен осуществляется за счет повышенного давления над ямой;
принудительная, где воздухообмен происходит за счет специально установленных вентиляторов, подключенных к электросети.
Расчет вентиляционных каналов
Удаление примесей и загрязненного воздуха – это процедура, позволяющая поддерживать оптимальную влажность в помещениях, устранять неприятные запахи и предотвращающая критическое превышение уровня углекислого газа. Для обеспечения постоянного оттока вредных веществ из помещений создается система воздуховодов с различными параметрами по сечению, высоте и конфигурации. Для кухни, ванной комнаты и подвала предусмотрена вытяжка. Проект обеспечивается притоком свежего воздуха из окон гостиной, специальными отверстиями в стенах или дверях.
Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена как замена изношенной или поврежденной канализации. Для монтажа воздуховодов используются изделия круглого, прямоугольного или квадратного сечения. Размеры воздуховодов должны быть подобраны таким образом, чтобы обеспечить хороший дренаж загрязняющих веществ даже при неблагоприятных погодных условиях.
При выполнении расчетов необходимо соблюдать следующие критерии:
- поперечное сечение канала – не менее 100 мм;
- общая длина горизонтальных участков – не более 300 см;
- количество прямых углов – не более 2;
- доступ для очистки каналов;
- пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.
Если ванная комната и кухня находятся далеко друг от друга, запустите их отдельно. Иначе в одной из комнат не будет достаточной осадки.
Самопроветривание, независимо от места установки, должно осуществляться в соответствии с требованиями СНиП 2.08.01-89 с изменениями от 30 апреля 1993 года. № 18-12, № 2 от 11 октября 1994 года. № 18-21 и № 3 от 3 июня 1999 года. № 42.
Система отвода отработанных газов должна устанавливаться с учетом этих положений:
- Установка вентилятора для обеспечения принудительной эвакуации загрязненного воздуха является обязательной. По возможности добавляются функции автоматизации.
- Установка проникающего элемента через крышу для обеспечения его герметичности. Вентиляционная пробка устанавливается за проникающим элементом для защиты канала от атмосферных осадков, мусора и мелких животных.
- Разница в высоте между воздухозаборниками разных приборов не должна превышать 200 см. Запрещено соединять в одну трубу трубы от топочных и отопительных приборов.
- Высота над коньком скатной крыши составляет 50 см и более, а над плоской – 150 см.
- Расстояние до дымохода не менее 200 см. В холодном климате приточно-вытяжная вентиляция изолирована для подогрева поступающего воздуха и предотвращения образования конденсата.
Конструкция вентиляционного прохода
Рассмотрим особенности принудительной вентиляции. При её обустройстве обычная крышка заменяется смотровым люком. В таком люке есть возможность обустроить воздушное окно. Это отверстие не только выполняет роль отвода для отработанного газа, но и обеспечивает постоянную циркуляцию свежего воздуха
Это крайне важно для нормального протекания процессов брожения
К верхней части выгребной ямы обустраивается дополнительное отверстие для вентиляционной трубы. Специалисты рекомендуют выбирать коммуникации из пластика – они более устойчивы к постоянному воздействию агрессивной окружающей среды и отличаются длительным сроком службы.
К основанию трубы в яме подключается вентилятор. Можно использовать обычный дефлектор с защитными колпаками или купить специальное устройство для выгребной ямы. Для подключения к сети, в сточный резервуар дополнительно проводится электрический провод, который напрямую соединяется с контактами вентилятора.
Вентилятор для выгребной ямы
При естественной вентиляции используются трубы, которые устанавливаются непосредственно на крышке выгребной ямы. Длина такой трубы может быть различной – это зависит от нужной эффективности системы. Но глубина строго нормируется – труба устанавливается в слив на 20 см выше максимального уровня наполненности резервуара.
Проектировка системы
При составлении проекта вентиляционной системы нужно принимать во внимание анаэробные явления, происходящие внутри септика и требующие притока кислорода. Появление неприятного запаха может быть связанным с одним из следующих процессов:
- брожением скапливающегося на дне отстойника ила;
- образования особых бактерий, выполняющих функцию катализатора процессов разложения;
- появления колонии аэробных микроорганизмов, которые проникают в емкость по каналу почвенной доочистки.
В септике воздушные слои перемешиваются естественным путем, согласно законам физики – холодный воздух опускается вниз, а теплый поднимается вверх. В это же время создается перепад давления снаружи/внутри канализации по причине разницы в температуре отходов и воздуха снаружи. Именно этот перепад давления дает возможность объединения вентиляции доочистки с вентиляционным стояком, который выводится на крышу здания.
И если совместить эти элементы, то процесс вентилирования будет осуществляться примерно следующим образом.
- При эксплуатации септика, в вентиляции (вне зависимости от погоды) внешний свежий воздух, который появляется вследствие естественных теплообменных процессов, будет контактировать со стоковыми испарениями.
- Процесс теплообмена ввиду очевидных причин будет сопровождаться воздухообменом.
- Перепад давления, который при этом образуется, поспособствует усилению воздухообменных процессов.
Нестандартные решения вентиляции для канализационных систем
Нестандартные решения, не противоречащие в то же время правилам безопасности и санитарным требованиям, могут стать выходом, если вытяжка для канализации в частном доме устанавливается после того, как само здание построено. При таких условиях реализация классической схемы может вызывать определенные затруднения.
Монтаж по внешней стене дома
Если выводить вентиляционную трубу по внешней стене здания, со стороны она будет напоминать обычный водосток и не испортит вида дома. Единственным отличием станет высота верхней части, которая в любом случае будет находиться выше уровня кровли. Диаметр трубы для такой фановой канализационной вентиляции выбирают наиболее распространенный – 110 мм. При выборе места установки следует соблюдать требования относительно допустимых расстояний между фановым выводом и окнами (балконами, лоджиями), указанные выше.
Монтаж по забору
Установка фановой трубы с фиксацией ее на заборе фактически не имеет отличий от установки по внешней стене. Единственная особенность – большее удаление вентиляционного вывода от здания
При выборе подобного варианта, важно принимать во внимание расположение дома и надворных построек на соседнем участке. Не стоит доставлять соседям неудобства запахом из вашей канализации

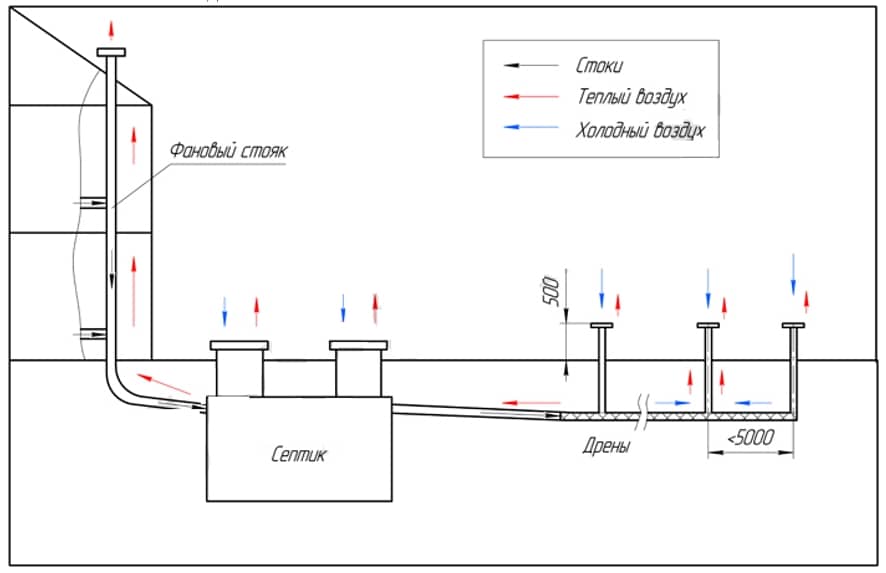

Вентиляция к септику
Система вентиляции канализации в частном доме, выведенная к септику, в некоторых случаях может считаться оптимальным вариантом. Очистные устройства и накопители, согласно правилам, должны устанавливаться на определенном расстоянии от дома (в зависимости от индивидуальных условий – от 5 до 20 метров). Это позволяет гарантированно исключить вероятность попадания в дом неприятных запахов. К тому же подобный вывод несложно устроить и поле строительства дома, при ремонте и улучшении условий проживания.
Различные варианты реализации вентиляции для канализации в загородном доме и на даче
Перед выбором наиболее подходящей схемы вентиляции для канализации частного дома, необходимо тщательно изучить все имеющиеся условия и нюансы эксплуатации имеющейся канализационной системы.
Виды вентиляции
Любая вентиляция бывает двух видов:
Естественная. Это природный процесс, обусловленный циркуляцией кислорода. В выгребной яме воздух сжатый, он находится под высоким давлением. На поверхности земли, напротив, давление значительно ниже. Из-за этого происходит постоянный процесс перемещения воздушных масс;
- Принудительная. Обеспечивается специальными вентиляторами, которые устанавливаются в выгребной яме. Дополнительно в закрытом резервуаре монтируются воздушные трубы, которые при необходимости, подключаются к фановому отводу. Это позволяет полностью решить проблему неприятного запаха и уменьшения объема выгребной ямы из-за процессов брожения.
Естественная вентиляция является самым простым вариантом обустройства отведения из ямы газов. Но, при этом, она не отличается высокой эффективностью. Неприятный запах будет выводиться прямо на поверхность и распространяться по участку, что может причинять некоторый дискомфорт проживающим.
Для организации принудительной вентиляции проводятся инженерные расчеты. .в них учитывается потребная длина и диаметр воздушного прохода, а также его расстояние до фановой трубы (если такая имеется). Она обходится значительно дороже, чем естественная (трубы, вентиляторы, услуг инженеров), но имеет большую эффективность.
Канализационная пластиковая труба — плюсы и минусы
Канализационная труба из пластика, применяемая при обустройстве вентсистемы, обладает такими достоинствами:
- простой монтаж;
- небольшая цена;
- наличие гладкой внутренней поверхности: воздухопотоки на своем пути не встречает никаких препятствий;
- устойчивость к коррозии, воздействию химикатов, повышенной влажности;
- биологическая инертность;
- возможность монтажа сложной системы с разветвлениями;
- достаточная прочность для прокладки конструкции скрытым способом;
- жесткость;
- возможность применения однотипных соединительных элементов для стыковки труб;
- небольшой вес;
- электрическая безопасность: труба не проводит ток;
- хорошая шумоизоляция.
Однако пластиковые элементы, предназначенные для канализации, не должны подвергаться нагреву. Поэтому их нельзя располагать рядом с источниками тепла. Температура воздушного потока должна быть не более 60°С. Недостатком таких труб считается их не очень презентабельный вид. Вписать в интерьер пластиковые трубы зачастую довольно проблематично. Изменение внешнего вида воздуховодов возможно. Для этого подойдет декоративная пленка, панели или окрашивание. Прямое механическое воздействие может привести к поломке воздухопроводов.
Проветривание септика
Любые очистные установки должны располагаться не ближе 5 м от строения. Так вредные испарения содержащие токсичные компоненты не проникнут в комнаты. Вентиляция септика создается во время проектирования установки. Она, кроме того, необходима для эффективной работы бактерий разлагающих отходы сточных вод.
Часто для этого используется фановая вентиляция, она беспрепятственно поставляет свежий воздух и также не позволяет возникать разрежению в емкости при сбросе большого объема жидкости. Кроме фановой трубы, обязательна установка приточной вентиляции. Ее собирают из нескольких труб, размещая их возле очистного устройства приподняв на 0.5-1 м от уровня почвы.
Дачный туалет: вентиляция в яме
В доме с автономной системой канализации, как правило, должна быть устроена как вентиляция выгребной ямы, так и вентиляция септика. Причем патрубок вентиляции следует вставлять в накопитель таким образом, чтобы нижний конец его был на 20-30 см выше уровня его наполнения. Если вопрос по вентиляции ямы решен, в кабине все равно может скапливаться неприятный запах в связи с тем, что помещение не герметично, крышка закрывается неплотно либо по иным причинам. Такое часто происходит, если туалет построен непрофессионально. Чтобы избавиться от плохого запаха есть запасной вариант вентиляции, сделанный непосредственно в кабине туалета.

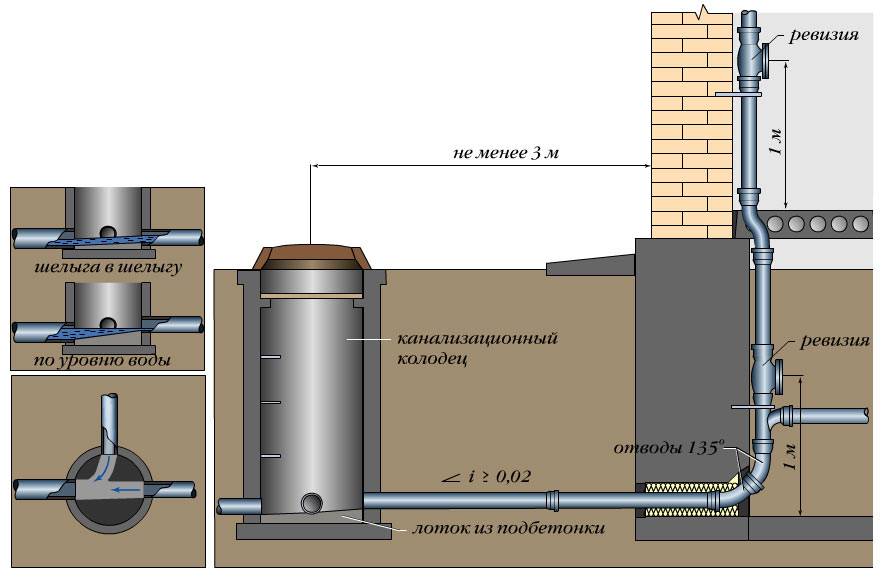

Вентиляция на основе вытяжной трубы
Фановая труба внутри помещения с выводом через перекрытия
Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.
Принцип работы
Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.
При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.
В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.
Советы по монтажу
Комплектующие для сборки вентиляционной фановой трубы
При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.
Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.
Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.
Вывод вытяжной трубы через междуэтажные перекрытия и кровлю
При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:
- Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
- При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
- При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
- Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
- При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
- Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
- Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.
Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.
Нужны ли фановые трубы
Чтобы ответить, нужна ли вентиляция канализации в частном доме, следует обратить внимание на действующие СНиП, нормы оговариваются в нормативном документе № 04. 01-85
Согласно указаниям обязательно необходимо установить вентиляцию в следующих случаях:
- В конструкции канализационного стояка используются трубы с диаметром 50 мм.
- В зданиях с этажность свыше 2 этажей, включительно.
Установить вентиляцию может быть необходимо и тогда, когда неприятные запахи и шум мешают нормально жить в доме. СНиП в которых оговаривается вопрос о необходимости вытяжки для канализации, отдельно указывают на соблюдение следующих норм:
- Фановая труба не может быть меньшего диаметра, чем канализационный стояк. Фактически для изготовления вентиляции можно использовать все ту же ПЭТ трубу.
- Наружная часть, оголовок системы вентиляции выводят как можно дальше от окон жилых комнат, а также обычных вентиляционных каналов. Необходимо обеспечить достаточную тягу, чтобы неприятный запах быстро уносило ветром.
Вентиляция внешнего типа: обустройство системы
При оборудовании дома автономной системой канализации возможно использование вентиляции внешнего типа. Это может быть два варианта расположения:
- вывод вытяжки вдоль стеновых панелей дома. На практике это выглядит как водосток с концом трубы выше уровня крыши. Схема предусматривает вывод конструкции из дома и крепление к стеновому элементу посредством хомутов;
- установка труб на септике – удобный вариант, так как труба находится в отдалении от дома и полностью минимизирует возможности попадания запаха в комнаты.
Внешняя вентиляция канализации в частном доме оборудуется при отсутствии канализационного стояка, что бывает в малых строениях или домах сезонного пребывания. Использование данного способа подразумевает обустройство вакуумного клапана для улучшения системы вентиляции.
Как реализуется вывод вентиляционной системы через кровлю?
План работ очень прост: сперва на верхний этажвыводится вентиляционный стояк. Затем на кровлю устанавливают трубу-концевик. И последний шаг – соединение верхнего среза вентиляционной трубы с нижней частью концевика. Обычно это делается с помощью гофры, но некоторые люди предпочитают использовать другие материалы, так как гофра легко деформируется – достаточно случайного нажатия пальцем. Материал может также легко продырявиться.
Труба-концевик на крыше также легко монтируется. В кровле прорезают специальное отверстие, и две трубы в нем соединяются при помощи специального манжета – эластичного переходника. Все края обрабатываются герметиком. И наконец все скрепляется винтами.
Кровельная вентиляция – это надежная система навека, отличающаяся низкой стоимостью и простотой установки.
