Оригинальная винтовая лестница: 4 вида конструкций

Как выбрать конструкцию

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Материал

Материалом для изготовления лестницы может служить что угодно: от камня до пластика. Выбор материала определяется функциональным предназначением лестницы и условиями ее эксплуатации.

Металлическая винтовая лестница

Варианты лестниц из разных материалов:

  • веревочные;
  • пластиковые;
  • деревянные;
  • из натуральных и искусственных материалов (кафель, керамогранит, мрамор, гранит и проч.);
  • металлические и стальные (используется медь, стальные сплавы, сплавы алюминия; часто в изготовлении металлических лестниц используется художественная ковка);
  • кирпичные;
  • бетонные (железобетонные);
  • стеклянные (зачастую комбинированные).

Бело-коричневая винтовая лестница в интерьере

Часто лестницы делают из дерева, металлического сплава или стекла. Реже — мраморные и бетонные. Дизайнеры создают различные варианты компоновки материалов (перил и основы лестницы), часто встречаются сочетания стекла и металла, камня и древесины, стекла и камня, дерева и стекла и проч.

Винтовая лестница из дерева и металла

Небольшая винтовая лестница из дерева и металла

Бежево-черная винтовая лестницаБежево-серая винтовая лестницаЧерная металлическая винтовая лестницаКрасивый вид с винтовой лестницы в домеКрасивая кованая белая винтовая лестница

Коричнево-черная винтовая лестница

Вычисление основных параметров

Для того чтобы в процессе строительства не возникло проблем и несовпадений, используются заранее разработанные чертежи лестниц. Несмотря на то что для каждой модели марша используется своя схема, базовые параметры остаются общими для всех. Именно их нужно выяснить до начала проектных работ на бумаге.

В первую очередь нужно определить следующие данные:

  • Высота пролета. Это расстояние от пола до верхних перекрытий, которое планируется занять лестницей.
  • Длина лестницы. В эту категорию попадает расстояние от начала марша до его завершения по маршруту движения. Также учитывается количество ступеней. Так как планируется проект с площадкой, их количество должно быть не меньше трех для каждой секции, но не более 16. Оптимальное разделение – по 10 ступеней.
  • Глубина проступи. Это основная часть ступени, берется в пределах 25-30 см. Конструкции с забежными ступенями рассчитываются индивидуально, но стандарт берется примерно на середину такой проступи.
  • Высота ступени. Это размер подступенка. Для оптимального соотношения берется 15-20 см. Для чердачной модели можно взять соотношение с проступью 1:1.
  • Размер площадки. Если подъем на второй этаж содержит площадку, выход на неё должен быть не меньшим по ширине, чем размер прилегающего марша.
  • Уклон. Угол между конструкцией и полом не должен превышать 45 градусов. Оптимальное значение 30-35 градусов. Для чердачной модели допускается 50.
  • Ширина лестницы. Минимальное значение – 70 см для стандартной модели и 60 см для чердачной. Если лестница с забежными ступенями, добавьте еще минимум 10 см для компенсации разницы в ширине проступи.

Схематическое изображение необходимых параметров для правильного расчета лестницы

Чтобы составить чертеж для чердачной лестницы или подъема на жилой этаж, можно использовать специальные программы, которые анализируют введенные данные для расчетов и выдают готовый проект. Однако, бесплатные приложения содержат множество неточностей, что может повлиять на результат проектирования. Именно поэтому рекомендуется все делать своими руками.

Изготовление бетонной лестницы

Изготовление хорошей винтовой лестницы становится особенно сложной задачей, если принимается решение выполнить ее из бетона. Здесь наиболее важны точный расчет и составление проекта. Лестница, созданная своими руками, чаще всего относится к гладкошовному типу.

Поэтапный порядок действий:

  1. Рассчитать размеры опорного столба, ступеней и перил. Расчеты несложные, как это сделать – написано выше в тексте.
  2. Составить план-проект и нарисовать чертеж на основе полученных результатов расчетов. Не забыть учесть и то, что под конструкцией должен находиться бетонный мини-фундамент, а не просто черновой пол.
  3. Установить опалубку для заливки бетона. Этот этап можно назвать самым трудоемким. Опалубку изготавливают как для фундамента лестницы, так и для всех ее ступеней из досок, фанеры, бруса (последний используется для подпорок). Части опалубки соединяют при помощи саморезов. Конструкция должна быть прочной и не шататься, чтобы успешно сдерживать нагрузку застывающего бетона.
  4. Проармировать места заливки бетона. Здесь лучше всего подойдет арматура с толщиной прута 12 мм, а промежутки между прутьями не должны превышать 20 см. Связывают арматуру проволокой.
  5. Залить фундамент и дождаться полного застывания.
  6. Залить ступеньки. Лучше делать за 1 раз по 2 или 3 ступеньки, потом – ждать застывания и продолжать. Стоит также «провибрировать» все ступеньки арматурными прутьями, удаляя изнутри бетона воздух.
  7. Дождаться, пока всё полностью высохнет.
  8. Убрать опалубку.

После этого останется провести отделочные работы. Они могут включать шлифовку бетона, покрытие его плиткой или другим декоративным материалом на усмотрение владельца.

Важные условия для создания хорошей бетонной лестницы:

  • угол наклона должен быть в пределах от 30° до 45°;
  • ширина горизонтальной площадки каждой ступеньки – от 24 до 30 см (должна быть одинаковая у всех ступеней);
  • высота подступенка – от 15 до 20 см;
  • лучше, чтобы в одном пролете было нечетное количество ступеней;
  • оптимальная высота перил – 1 м.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Руководство по монтажу

Сейчас в магазинах можно найти готовые винтовые конструкции, сборка которых не представляет особой сложности. В таком случае начинающему мастеру нужно лишь соблюдать пошаговую инструкцию, приложенную к товару, и проверить надежность крепления составных частей (ступеней, опоры, перил). Также существует возможность применения образцов ступеней из дерева – их можно установить при любых параметрах изделия. Однако не забудьте тщательно зашлифовать все края по окончанию работ.

Установка опоры

Опорой винтовой лестничной конструкции могут быть бетонные, стальные, деревянные или кирпичные столбы. Каждый из элементов скрепляется между собой с помощью болтов и изредка муфт. В результате должна получиться такая опорная стойка, которая способна выдержать вес готового изделия и человека.

Опорный столб, из какого бы материала он ни был изготовлен, соединяется с нижней и верхней частью лестницы одновременно. Размеры этого элемента могут варьироваться, в зависимости от разновидности. Диаметр бетонной и деревянной стоек равняется 15-20 см, диаметр металлической опоры — не более 10 см.

Говоря об изготовлении и установке тетивы своими руками, нужно учитывать трудоемкость процесса придания деревянным деталям гнутой формы. С этой целью используют специальную технологию, которая предполагает размачивание дерева, формирование нужных пропорций и просушку.

Монтаж ступеней

Для комфортного передвижения между этажами важно правильно расположить оси. При выборе металлической лестницы монтируется каркас необходимой формы с помощью металлических уголков

Последние привариваются к опорному столбу в виде прямых пластин. Также можно приварить между собой три металлических профиля, впоследствии должна получиться своеобразная подставка для ступени.

Что касается полностью деревянной лестницы, то здесь проще изготовить клинообразные ступени с отверстием в узкой части и нанизать их на опорный стержень. Можно приобрести и уже готовые комплектующие для сборки модульной лестницы.

Ограждения и перила

Предпоследний этап возведения винтовой лестницы предполагает установку ограждения. В случае с винтовыми моделями оно служит дополнительной защитой, а также выполняет декоративную функцию. Чаще всего ограждение изготавливается из металлических труб или кованных элементов, что смотрится весьма эффектно и делает интерьер дома более стильным.

Если вы планируете возводить деревянную винтовую лестницу, то обратите внимание на балясины и перила из дорогих пород древесины. Однако монтаж закругленных перил проводить очень сложно – для этого необходимо заранее вымочить и просушить детали

Именно поэтому профессионалы советуют использовать имитацию под дерево (изделия на основе ПВХ).

Как своими руками сделать лестницу из металла с двумя косоурами?

Работу нужно осуществлять в такой последовательности:

  • порезка заготовки;
  • изготовление узлов для крепления ступеней (кобылки);
  • сварка опорных углов;
  • установка косоуров;
  • приварка ступени и ограды;
  • зачистка поверхности;
  • грунтовка и окрашивание.

Возьмите уголки и сделайте из них кобылки

Очень важно не допустить ошибок. иначе малейшие перекосы или неточности могут негативно повлиять на целостность всей конструкции. Кобылки должны иметь одинаковый размер и быть зеркальными в отношении друг друга

Кобылки делают из стального уголка

Кобылки должны иметь одинаковый размер и быть зеркальными в отношении друг друга. Кобылки делают из стального уголка.

Вырежьте выборки и состыкуйте углы друг с другом, чтобы получился Г-образный сварной угол. Для лестницы понадобиться всего 14 пар подобных узлов, где одна часть будет выступать, соответственно, правой опорой, а вторая – левой. Теперь приварите кронштейны для крепежа ступеней и поперечные перекладины между каждой парой, перекладины тоже нужно делать из уголков. Чтобы усилить прочность конструкции, возьмите небольшие косынки и установите их внизу ступени в направлении косоуров.

Сделайте разметку по ребру профильной трубы квадратной формы и приварите кобылки по ребру косоура. К первому косоуру приставьте второй вместе с приваренными кобылками и точно перенесите разметку.

Для конструкции шириной 900 мм двух косоуров будет достаточно. Теперь приварите кобылки и ко второму косоуру и проверьте все уровнем. Далее нужно приварить косоуры нижней частью к опоре. Если в вашем доме бетонное основание, то опорная часть может быть установлена прямо в бетоне. а верхнюю часть косоура прикрепляем к опорной стойке, которая крепится к перекрытию между этажами при помощи стальных анкеров. После этого все проверьте уровнем.

Если вы выбрали пристенной вариант лестницы, то для того, чтобы она была жестче, один из косоуров приварите к кронштейнам на стене.

Осталось приварить к кобылкам ступени или же закрепить их при помощи болтов, но тогда потребуется деревянная обшивка. Также можно на кобылки поставить деревянные ступени посредством винтового соединения.

Верхнюю ступень следует устанавливать на минимальном расстоянии от стены, чтобы между ступенью и стеной проходил обойный лист. Ограждение сбоку лестницы нужно приварить так, чтобы это не сокращало ее ширину.

Затем нужно зачистить места сварки, чтобы не были видны заусенцы, швы и зазубрины. Сметите специальной щеткой остатки металла, покройте поверхность грунтовкой и покрасьте в желаемый цвет. Деревянные ступени нужно устанавливать только после высыхания краски.

Весь процесс декора, включая процесс обшивки, уместно осуществлять на этапе чистовой отделки.

Если вы сделали каркас лестницы надежным и прочным, его можно впоследствии дополнительно декорировать с помощью таких материалов как:

  • дерево;
  • керамика;
  • оградные детали из нержавеющей стали;
  • прочие материалы.

Таким образом вы придадите изюминку даже самой невзрачной лестнице.

Помимо лестницы данного типа можно своими руками сделать консольные лестницы без наклонных опор. где некоторые ступени прикрепляются к стене одним торцом с помощью болтов или путем опоры на специальные штыри. Однако, сделать консольную конструкцию, как и винтовую, без специальной подготовки будет крайне трудно.

Если вы не хотите нагромождать помещение металлом, то выберите лестницу из стекла, дизайн которой всегда беспроигрышен и вписывается в любой тип интерьера.

Со стороны может показаться, что строительство металлической лестницы – простая работа. Отчасти это так, но нужно быть предельно внимательным и аккуратным, качественно выполнять сварочные работы и не торопиться при монтаже конструкции. Выбирая вариант строительства металлической лестницы своими руками, вы также сэкономите значительные средства, которые можно потратить на другие ремонтные работы и на оформление интерьера.

Сергеев Андрей Николаевич

Основные типы конструкций

Главная особенность готовой винтовой лестницы – фиксация всех ступенек только радиально, что создает винт в конструкции. Схема винтовой лестницы в плане выглядит как круг, иногда многоугольник. Последний вариант рассматривается при установке модели на чердак, когда она тесно соприкасается со стеной дома.

Это помогает экономить территорию, без изменения диаметра и оптимальных размеров конструкции. При расположении лестницы в центре комнаты просторного, большого по площади дома, лучше всего выбирать круглые проемы.

Вид лестницыОсобенности

Крепление ступенек к стенам и опоре

Для этого вида лестницы требуется сооружение специального колодца, что делает процесс изготовления конструкции более сложным, но и значительно надежнее. Помимо этого, ступеньки можно сделать большей длины и ширины, что улучшает комфорт передвижения.

Недостаток изделия – слишком большие габариты.

Ступени для винтовой лестницы крепятся на центральной стойке

Это наиболее популярный вид винтовой лестницы. Несущий элемент такой конструкции — центральная стойка. Обычно опорой служит толстостенная труба, диаметром не меньше 50 мм.

На стойке ступеньки для винтовой лестницы чередуются с втулками из трубы, диаметр которых больше диаметра стойки.

С креплением ступенек на перила и на несущую тетиву при помощи больцев

Такая модель не имеет опорной стойки. Конструкция отличается очень красивым и необычным видом, но изготовить ее значительно сложнее. Ступеньки лестницы крепятся к тетивам, которые изогнуты по спирали.

Соорудить такую лестницу своими руками практически невозможно в домашних условиях. В этом случае, требуется специальное оборудование и опыт.

Защемление проступей в опоре

Такой тип конструкции напоминает консольный, но при этом, ступени винтовой лестницы вставляются в прорези, которые проделаны в опоре, не надеваясь на нее.

Помимо этого, существуют и оригинальные виды конструкций. Например:

Монтаж ступеней и перил

Чтобы понять, как сделать винтовую лестницу своими руками, нужно внимательно изучить инструкцию, проводить точные измерения и прочно соединять все части. Крепление ступенек выполняется таким образом, чтобы выступы для подъема располагались в шахматном порядке.

Изначально на досках ставятся отметки, где будут находиться винты. Для простоты работы на каждой ступени предварительно высверливаются отверстия. Это позволит быстро и ровно провести их прикручивание к опорной конструкции.

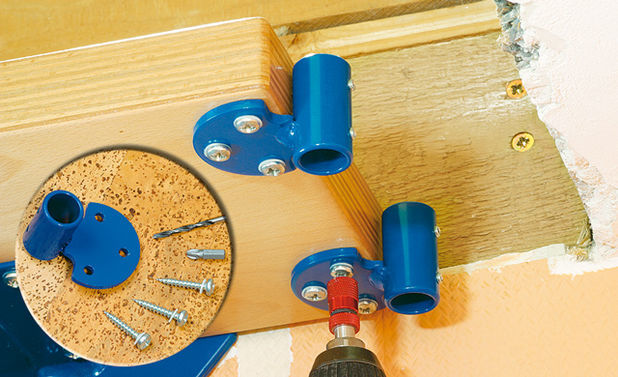

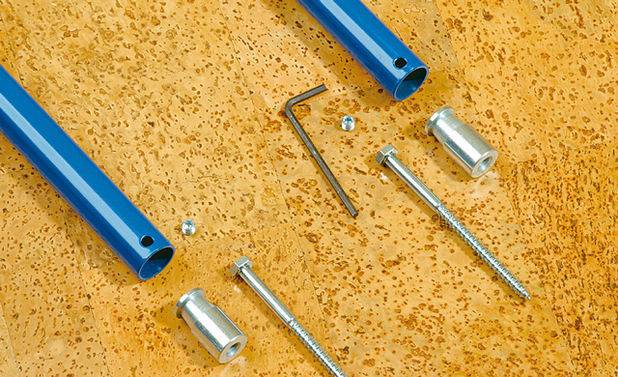

Завершающим этапом сборки станет монтаж перил. Первым устанавливается U-образный металлический элемент.

Для этого на верхнюю ступень наносятся отметки под крепления.

На первую часть перил одевается переходник, к которому будет присоединен следующий компонент. Когда крепления будут зафиксированы, в них вставляется металлическая дуга с переходником и затягивается винтами.

Правильное изготовление винтовой лестницы подразумевает не только точную отметку расположения перил, но и их надежную фиксацию. Поскольку данный элемент отвечает за безопасность подъема и спуска по винтовой лестнице.

Крепление под все остальные части перил также предварительно отмечаются на ступенях

Важно учитывать расположение переходника, к которому элемент должен прочно прикручиваться

Две точки соединения позволят добиться целостности конструкции. Подробное видео монтажа винтовой лестницы позволит разобраться в нюансах правильной фиксации перил.

Высота перил такой лестницы не должна составлять менее 90 см. Ширина ступеней варьируется от 50 до 70 см.

Данных показателей достаточно, чтобы обеспечить удобство эксплуатации и достаточную жесткость конструкции. Дополнительные чертежи позволят выполнить работу верно и обустроить свой дом компактной и прочной винтовой лестницей.

Типы винтовых лестниц

Готовые винтовые лестницы можно разделить на несколько типов:

  1. С креплением к стене. С одной стороны клиновидные проступи закреплены на стене, а более узкий участок с другой стороны фиксируется при помощи крепежной детали к основной колонне или опорной стойке.
  2. Корпусная. Монолитная колонна является центром композиции. Это консольный вариант крепления.
  3. Конструкция на перилах. Особенностью таких моделей является отсутствие центральной оси. Ступени удерживаются на изогнутых закрытых или открытых каркасах, которые плавно переходят в перила.

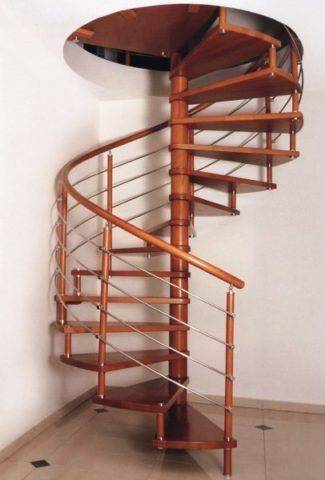

  4. Классический вариант. Винтовая конструкция с центральным опорным косоуром.
  5. Полувинтовая лестница.

Винтовые лестницы могут быть разных форм. Круглые варианты самые популярные. Существуют также квадратные и многоугольные модели. Важную роль в определении формы конструкции играет ее местонахождение.

Круглая форма предпочтительнее для лестниц, расположенных в центре помещения. Квадратные или многоугольные вариации устанавливаются поблизости стен. Следует отметить, что эта конфигурация обеспечивает дополнительную экономию пространства.

Преимущество квадратного проема заключается в том, что его отделка намного проще. Это важно, если вы строите самостоятельно. Для круглого проема потребуются изогнутые элементы отделки. Лицевая балка в таком случае выполняется из шпона. Вам понадобится металлическая дуга, чтобы придать ей изгиб. Готовый элемент монтируется в отверстии, фиксируется угловыми пластинами и завершается плинтусами

Плюсы и минусы

При выборе материала для создания лестничных ограждений, стоит руководиться следующими особенностями:

  • стеклянные ограждения подходят для интерьеров в стиле хай-тек и лофт. Однако это хрупкий материал, который может разбиться. Нужно заказывать ограждение из закалённого стекла, которое в худшем случае разлетится на осколки с неострыми краями;
  • перила из нержавеющей стали выглядят стильно, современно, но незатейливо;
  • деревянные ограждения поддерживают атмосферу классического загородного дома;
  • красивые кованые перила из чёрного металла придают интерьеру изысканный вид и легко подстраиваются под многие стили современного интерьера. Но лучше всего они сочетаются с классикой. Кованые ограждения долговечны, надёжны и просты в уходе.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем

  1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
  2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
  3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
  4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

  1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
  2. Неудобство подъема мебели.
  3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

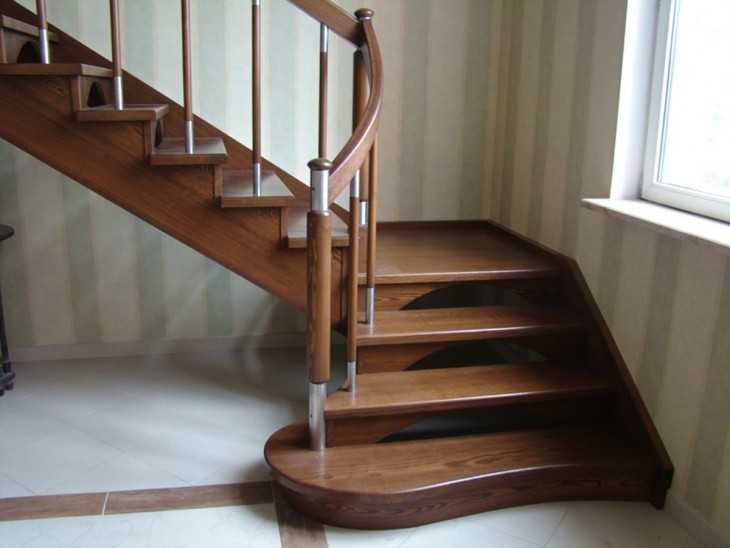

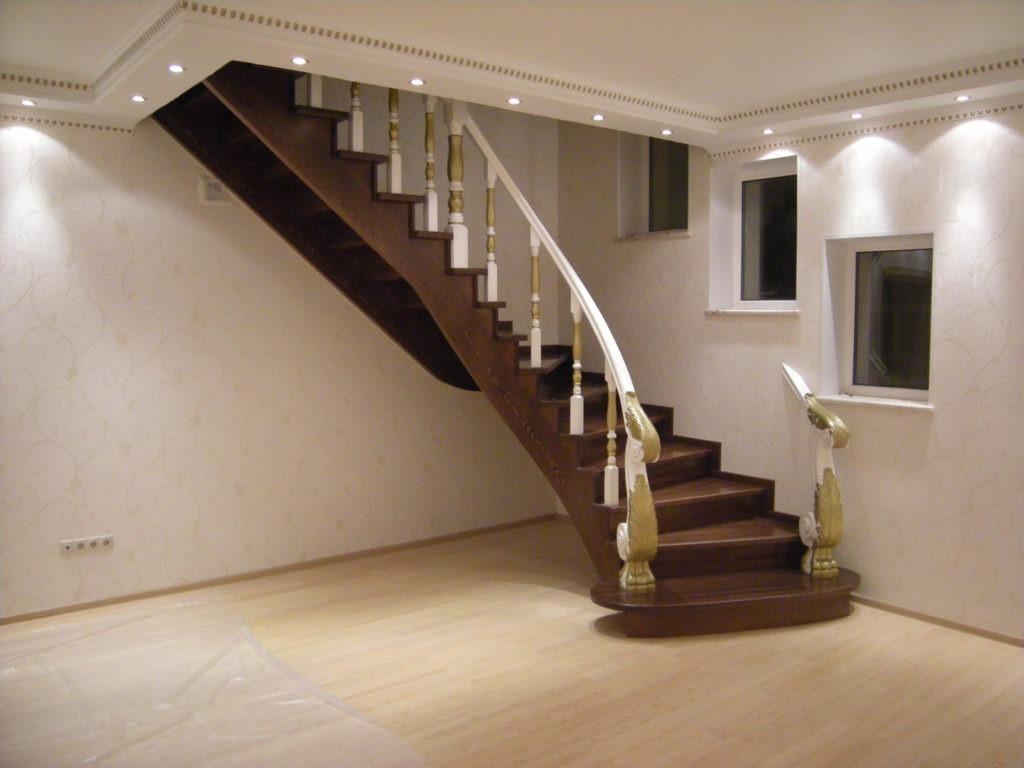

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

  • криволинейные;
  • полуоборотные;
  • четверть оборотные;
  • изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

  • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
  • выбирается место размещения основного стержня, крепится нижний опорный фланец;
  • первая ступень крепится к полу, она входит во фланец;
  • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
  • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
  • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
  • вверху закрепляют опорный стержень;
  • подбирают и устанавливают поручни и защитные ограждения.

Что нужно помнить?

Любое устройство винтовой лестницы удобно в эксплуатации и выполняет эстетическую функцию.

При этом оно должно быть удобным в использовании и многофункциональным, гармонично сочетаться с общим стилевым оформлением дома.

Полностью соответствовать требованиям будущих пользователь и соответствовать всем правилам по безопасности использования, особенно,

если в доме будут проживать маленькие дети и пожилые люди.

А так как подобный вид лестничных маршей является сложным инженерным сооружением и предполагает наличие двух и более маршей,

которые должны быть разделены с помощью поворотных площадок или ступеней.

То при их производстве требуется предварительный расчёт габаритных размеров самой лестницы, размеров её забежных ступеней и значения ширины проступи.

К тому же для того чтобы достичь максимальной долговечности службы, надёжности и безопасности эксплуатации витой лестницы,

при её изготовлении следует придерживаться таких рекомендаций:

конструкция со свободной внутренней кромкой горизонтальной плоскости ступеней способствует снижению травматизма по причине соскальзывания ноги во время подъёма или спуска по их узкой части. Такой способ установки винтовой лестницы делает её более безопасной в эксплуатации;
самым доступным по стоимости, более надёжным и безопасным вариантом винтовой лестницы считается модель, в которой ступени закрепляются на несущей опоре и имеют винтовые ограждения. Другие виды, которые имеют поручни гнуто-клеевого типа и закреплённые без опоры ступени, существенно дороже в изготовлении и требуют сложного монтажа;
так как при движении по лестничным ступеням чаще всего используется только их середина, то лучше сделать её более широкой – около 20 сантиметров, а уже на расстоянии в 15 см от центральной опоры ширину ступеней можно уменьшить до ширины в 10 см;
Помните, что узкие ступени неудобные и небезопасные в использовании!
при изготовлении прогона нужно учитывать, что минимальная длина ступени должна быть 15 см, а расстояние между двумя ступенями – 30 см;
от назначения лестницы зависит изготовление её ступеней. Если же ступеньками пользуются редко, то они могут быть диной до 60 см при диаметре самого пролёта 1,4 м. Оптимальным же размером является длина ступени 80 см и диаметр 2 м;
на поворотных лестницах не рекомендуется делать подступени, потому как они могут служить помехой для полноценной постановки стопы человека на её поверхность. А это может привести к соскальзыванию ноги и падению;
при расчёте размеров лестницы и составления её проекта следует учитывать оптимальную высоту прохода, которая обеспечит комфортное передвижение человека по витку шириной до 2 м

Поэтому размеры винтовой лестницы должны быть удобными для всех её пользователей: и взрослых, и детей;
каждый из полных витков круговой лестницы должен содержать не менее 11-12 ступеней;
немаловажное значение имеет и угол наклона подъёма самой лестницы. И чем он будет больше, тем меньше площадь в помещении будет занимать винтовая лестница из дерева или металла

Допустимыми значениями наклона считается угол в пределах от 23 до 45 градусов. Наиболее удобным в использовании считается угол наклона от 25 до 35 градусов. Если же он будет больше 45 градусов, то подниматься по такой лестнице можно будет только спиной вперёд. А при наклоне менее 23 градусов ничего не будет лучше, как самому сделать винтовую лестницу в виде пандуса – без ступеней;
в качестве центральной опоры оптимально подходит толстостенная круглая металлическая труба диаметром около 5 см. Даже такой минимальный диаметр обеспечит готовой конструкции необходимую прочность. Но чтобы создать винтажную лестницу, можно взять и более крупную трубу, но с достаточно толстыми стенками. Такая опора будет установлена вертикально, поэтому место её соприкосновения с полом должно выдерживать колоссальную нагрузку;
если монтаж винтовой лестницы осуществляется на деревянное покрытие, то её вертикальная стойка должна быть закреплена на основании с помощью анкерных болтов и крепёжных элементов. Можно также закрепить основание конструкции путём заливки бетона с применением растяжек.

Как подготовить чертеж винтовой лестницы

Чтобы подготовить чертеж винтовой лестницы, важно все правильно просчитать, а также учитывать габариты каждого элемента конструкции. Прежде чем нарисовать макет, нужно продумать:

Прежде чем нарисовать макет, нужно продумать:

  • Особенности ступеней;
  • Ширину проступи;
  • Размеры проема.

Просмотрев имеющиеся готовые образцы можно подобрать для себя оптимальный вариант, который затем немного изменить под имеющиеся параметры и особенности интерьера дома. Одним из основных характеристик лестницы считается ширина проступи. Для определения этого параметра нужно не только подготовить рисунок, но и воспользоваться специальными формулами, которые помогут определить требуемую ширину ступеньки.

На подготавливаемом плане обязательно нужно отобразить:

  • Внешний диаметр;
  • Градус разворота;
  • Ширину проступи.

Дополнительно, при проведении расчетов нужно учитывать место для фиксации ступеней, а также зону для перил. Помимо этого, нужно учитывать требуемую площадь для оформления проема. При движении вверх или вниз человек любого роста должен легко и свободно проходить, не задевая при этом потолочных балок. Оптимальный размер обустраиваемого проема должен равняться приблизительно 2 метрам. Минимальный диаметр находится в пределах 1,2-1,5 метров.

Рассмотрим создание деревянной лестницы с косоурами

После того, как вы спроектировали свою постройку, нужно подготовить материалы. В нашем случае – выбрать доски подходящей толщины и длины, подготовить балясины с перилами и заготовить косоуры. Это будет вторым этапом строительства.

В качестве материала для косоуров подойдет доска из сосны толщиной 4 см. На ней по лекалу разметим ступени и выпилим электролобзиком.

Используем получившееся изделие, как образец для второго (а если ширина лестницы больше метра то и третьего) косоура. Напилим по размерам необходимое количество ступеней.

Третьим этапом пойдет сборка всех деталей вместе. Первым делом, косоуры устанавливают на места их постоянного размещения. Потом с помощью саморезов прикрепляют ступени к косоурам.

Затем, используя шпильки, насаживают на ступени балясины, а к ним крепят поручни. Лестница готова!

Базовая технология

Все этапы выполнения работ по созданию бетонной винтовой лестницы неизменны – сначала создается проект и выполняются тщательные расчеты, потом по схеме собирается опалубка, конструкция армируется стальными прутьями, заливается бетоном.

После подсыхания опалубку снимают, ждут полного набора прочности раствором и отделывают любым материалом или придают нужный вид бетонной поверхности. Тут все зависит от того, какой была первоначальная задумка, ведь современный дизайн бетонных винтовых лестниц предлагает массу вариантов.

Проект

Желательно, чтобы проект бетонной винтовой лестницы создавался профессионалом. В процессе реализации задачи учитывают несколько важных моментов.

Нюансы создания проекта винтовой лестницы из бетона:

  • Угол наклона марша должен быть 30-45 градусов, если больше – будет сложно и опасно передвигаться по пролету.
  • Для комфорта ширину горизонтальной площадки ступени делают 24-30 сантиметров.
  • Высота вертикальной части ступени не может быть больше 20 сантиметров (с учетом отделочного материала).
  • Проектируя один лестничный марш, желательно делать в нем нечетное число ступеней – так удобнее.
  • Перила располагают на высоте около метра.
  • Между ступенями и верхним перекрытием должно быть минимум 2 метра.

При просчете количества и размера ступеней используют формулу:

2Н + L = 64 сантиметра – тут:

  • Н – высота ступени
  • L – глубина проступи (величина ступени)

Монтаж опалубки

Проще всего купить готовую опалубку для винтовой бетонной лестницы или хотя бы взять в аренду.

Но если делать самостоятельно, то понадобятся такие материалы: брус 100 на 100 миллиметров (для подпорок), обычная (обернутая в полиэтилен) или влагостойкая фанера толщиной 20 миллиметров (для сбивания боковых щитов, нижней части), доски 30 миллиметров (укрепление), саморезы, соединительные стальные уголки.

Опалубку делают так: размечают, выпиливают по схеме фанеру, монтируют на опоры нижний лист, крепят щиты по бокам саморезами и уголками. Опалубка должна быть максимально надежной, стационарной, не предполагать сдвигов под весом бетона.

Усиление металлом

Армирование нужно делать обязательно, чтобы конструкция получилась надежной. Внутренний армокаркас надежно крепят к металлу, который был предварительно засверлен в несущие стены. Армировочные стержни располагают на расстоянии минимум 5 сантиметров от края ступеней из фанеры и со всех сторон бетонной заливки.

Для оптимального распределения нагрузки упрочняют всю площадь ступеней. Обязательно поперечные и продольные прутья сваривают или соединяют вязальной проволокой.

Заливка раствора

На данном этапе важно правильно выбрать бетонную смесь и залить ее в опалубку согласно технологии

Особенности заливки бетона:

  • Раствор лучше брать прочностью минимум В15.
  • Заливать начинают с верхней ступени, по мере заливки простукивают смесь и несколько раз вибрируют для удаления воздуха.
  • Заливку осуществляют за раз, чтобы избежать частичного схватывания отдельных зон.
  • Верхнюю горизонтальную плоскость ступеней нужно выравнивать до того, как они схватятся.
  • После того, как заливка выполнена, всю бетонную лестницу накрывают полиэтиленом, периодически сбрызгивают водой, чтобы избежать появления на поверхности трещин.

Демонтаж опалубки и декоративная отделка

Через 10-14 дней можно аккуратно демонтировать опалубку – обычно к этому времени бетон набирает 70% прочности. Снимают боковые щиты, обрабатывают бетонный монолит грунтовкой для дальнейшей финишной отделки. Опоры и нижние щиты снимают только через 28 суток, когда бетон полностью затвердеет. В процессе демонтажа опалубки действовать нужно аккуратно, чтобы исключить вероятность сколов, трещин.

Бетонная винтовая лестница своими руками – сложный и трудоемкий процесс, который предполагает серьезные затраты времени, сил, финансов

В процессе выполнения работ важно неукоснительно соблюдать технологию строительства и выбирать качественные материалы, так как от этого будут зависеть прочность и надежность не только самой лестницы, но и всего здания

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
