Делаем водяной насос своими руками

Разновидности ручных насосов для откачки воды

Назначение насоса – важный критерий выбора, который определяет продолжительность и эффективность эксплуатации выбранного устройства.

На современном рынке представлен большой ассортимент помповых насосов ручного типа. Все устройства выделены в три категории: поршневые, штанговые и шиберные.

Поршневой

Отличается эргономичной конструкцией, главным элементом которой является цилиндр, оснащенный поршнем. Во внутренней части поршня расположен открывающий клапан, а на днище цилиндра – дисковый.

Откачивающий насос поршневого типа используется для неглубоких водных источников. Агрегат работает следующим образом: поступательные движения поршня сверху — вниз создают в цилиндре безвоздушное пространство, которое способствует подаче жидкости. Вода поступает в цилиндр под рабочим давлением, а после открытия пропускного клапана – выводится через изливной патрубок.

Устройство предназначается для вывода грязной жидкости, а также для откачки чистой воды из гидротехнических сооружений – колодцев или скважин, глубиной до 7,5 метров.

Штанговый

Конструктивное устройство штангового насоса аналогично поршневому оборудованию, единственное отличие заключается в длине цилиндра и поршня. У штангового аналога они больше.

Удлиненный цилиндр прибора позволяет создавать более мощный вакуум, который необходим для поднятия воды с большой глубины. Вместо штанги используется два штока, которые соединены специальным шарниром. Принцип работы аналогичен с предыдущим типом оборудования.

Устройство предназначается для подачи воды из колодца или скважины, глубина которых достигает 28 метров, а также для очистки глубоких технических сооружений.

Шиберный

Компактный насос малой мощности ручного типа, который используется для подачи воды из доступных источников. Прибор такого типа представлен длинной трубой, оснащенной роторным насосом. Совершая вращательные движения, насос всасывает воду из источника и передает через небольшие отверстия в кране потребителю.

Все, что потребуется для работы перекачивающему шиберному насосу – это эластичный садовый шланг. Агрегат достаточно компактный, поэтому удобно переносится с одного места в другое.

Два оригинальных насоса

Рассмотрим, как поднять воду из скважины без насоса, проявив смекалку и используя законы физики. Оба способа подойдут тем, кто любит и умеет мастерить своими руками. Затраты будут самыми минимальными и только на приобретение материалов, которых не нашлось под рукой в хозяйстве.

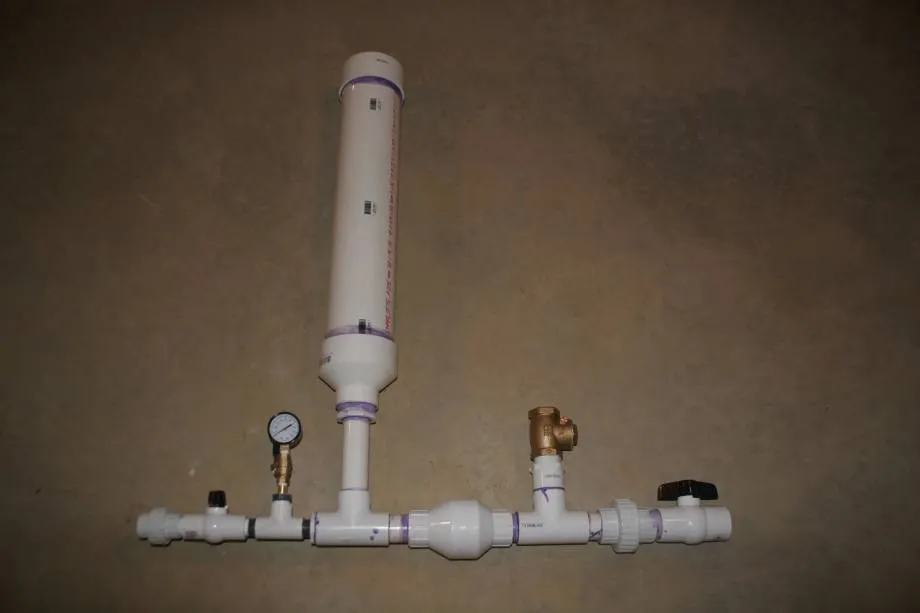

Работающий на гидроударе

Необходимо собрать следующую конструкцию из пластиковых труб, металлических клапанов и двух шаровых кранов. На тройник навинчивается запорный вентиль. Через него будет подаваться вода в устройство. Верхний выход тройника заканчивается клапаном, который будет закрываться на пике давления.

На боковом выходе из тройника размещается клапан, срабатывающий на открытие при нагнетании нужного давления. После него идет следующий тройник. Верхний выход заканчивается ресивером, а боковой – шаровым краном. Вот и все устройство.

Правда для начала работы нужно, чтобы вода начала двигаться по трубам, создавая начальное давление. Поэтому насос подойдет участку, где поблизости протекает любой ручей. Нужно установить в него трубу длиной в несколько метров для создания начального напора и открыть входной кран.

Затем сработает верхний клапан, поскольку он изначально открытый и вода устремиться через него. Из-за даже небольшого напора он закроется и по законам инерции произойдет гидроудар. Его силы хватит, чтобы открыть второй клапан и забросить воду в ресивер, где она начнет сжимать воздух. Этого давления хватит, чтобы подать водяной поток на довольно приличное расстояние. Такой насос для воды без электричества способен поднять поток на высоту, гораздо превышающую начальный уровень.

Создаем вакуум

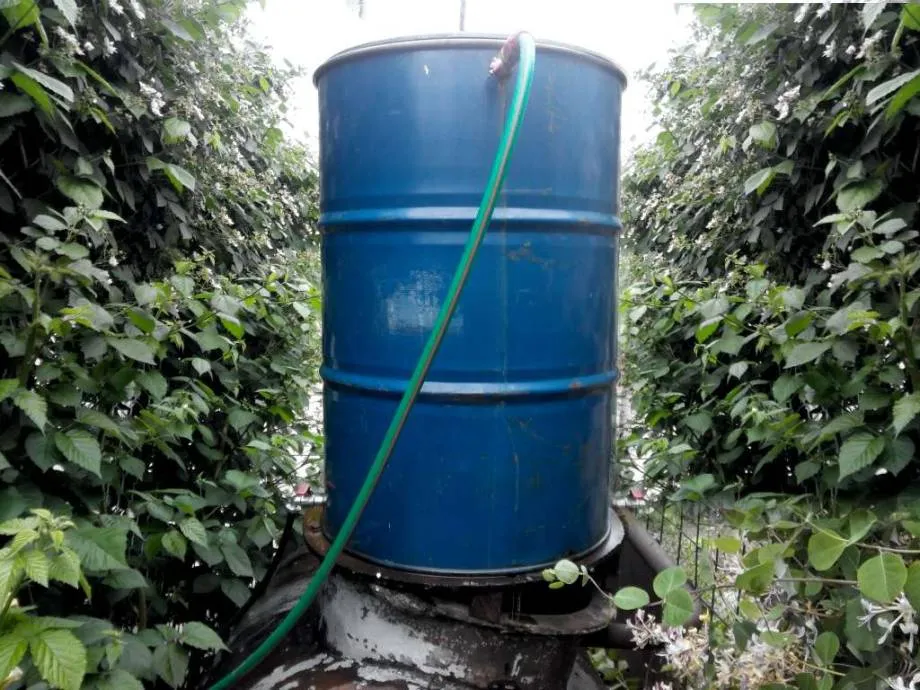

Понадобится надежная железная бочка и с желательно с толстым дном. Ее нужно слегка переделать. На боковую стенку, почти у самого дна, монтируется обычный кран. Его необходимо расположить так, чтобы при сливе воды из бочки, в ней оставалось не меньше литра жидкости.

Емкость должна быть полностью герметично закрыта. На верху бочки высверливается отверстие и в него вставляется штуцер из стали. Он либо обваривается, либо уплотняется герметиком. Сама емкость устанавливается на небольшое возвышение так, чтобы ее дно было открыто.

На штуцер надевается резиновый шланг, который опускается в неглубокий колодец. Недостаток конструкции в том, что она может обеспечить подъем воды без электричества всего на высоту в 6 метров. Предварительно бочка должна иметь в себе не меньше литра воды.

Весь процесс заключается в следующем. При закрытом выпускном кране под бочкой разводят небольшой костер. Закипевшая вода, уже в виде пара, вытеснит весь воздух из емкости в колодец. Нужно проследить, когда на его поверхности прекратят появляться пузырьки, и сразу убрать костер из-под бочки.

В это время пар в ней быстро сконденсируется. При этом создается вакуум, который затянет в емкость воду из колодца. Двухсотлитровая бочка заполнится не меньше, чем на две трети. А времени, с начала разжигания костра, понадобиться не больше, чем 20 минут.

Видео покажет, как использовать костер вместо электричества для накачивания воды в емкость из неглубокого колодца:

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
4. Насос собирается согласно чертежу, приведенному выше.

Делаем водяной насос своими руками, который качает воду без электричества⚡!

Изготавливаем насос, который качает воду сам по себе

Для того чтобы сделать водяной насос своими руками, вам понадобятся такие материалы:

• Два обратных клапана.
• Пластиковая труба для пайки.
• Тройник.
• Колено.
• Резьбовые концы.
• Различные емкости.
• Паяльник или горелка.
• Токарный станок или резьбовые наконечники.

Шаг 2

Чтобы не покупать резьби, необходимо взять пластиковую трубу для пайки, которая будет обрабатываться на токарном станке.

Шаг 3

Приступаем к нарезанию резьбы на токарном станке.

Готовая труба с резьбой должна идеально подходить к обратному клапану.

Вторую трубу прикручиваем к еще одному обратному клапану.

Можно также использовать резьбовые наконечники, чтобы не прорабатывать трубы на станке. Но они достаточно дорогие.

Шаг 4

Так выглядит готовая конструкция. Потоки воды идут вверх. Потом они они уходят на подачу в шланг, где будет установлен краник. В центре будет установлен расширительный бачок.

Шаг 5

Так выглядит готовая конструкция, которая качает воду в бак.

Как это работает? Такая конструкция способна качать воду в бак, который находится на высоте до трех метров. Вода поступает в трубу, один из клапанов пропускает воду вверх, а обратно — нет. Второй клапан стоит наоборот и обеспечивает пульсацию.

Откручиваем один из клапанов, чтобы конструкция начала работать.

Для корректной работы клапана нужна беспрерывная подача воды. Диаметр труб и шлангов может быть любой. Чем шире, тем больше поток воды вы получите. Таким нехитрым способом вы можете устроить регулярный полив своих грядок на огороде, если рядом с участком есть водоем.

Конструкция #1 — насос для перелива жидкости

Этот насос скорее всего окажется самым простым и самым дешевым. Для его реализации необходимы следующие материалы:

• пластиковая бутылка с пробкой;
• пластиковая бутылка без пробки;
• кусочек пластиковой трубы подходящего диаметра;
• изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Галерея изображений
Фото из
Самый востребованный и простой в реализации вид насоса представляет собой поршневую помпу с рукояткой

Для изготовления поршневой насосной системы потребуется корпус от погружного насоса или стальные трубы разного диаметра

Для изготовления насоса центробежной разновидности потребуется привод, совершающий вращательные движения

Для сооружения вибрационного агрегата нужны не только подручные средства, но и познания в электротехнике. Насос совершает электромагнитные колебания для транспортировки воды

Самый распространенный самодельный вариант

Самодельная модель поршневого насоса

Остроумное решение центробежного типа

Вибрационный агрегат собственноручного производства

Как сделать помпу

Перечислим главные составляющие любого самодельного насоса поршневого типа:

• нижний и обратный клапаны;
• поршень;
• любой отрезок трубы из стали или пластика.

Если идти по самому простому пути, то выбирают волновой насос. Он приводится в действие за счёт волнообразных колебаний жидкости. Здесь основной деталью является корпус в виде шланга, на торцы которого монтируются втулки с уплотнителем. Один конец трубы закрепляется на бревне, а другой на вертикально вкопанный кронштейн. Таким же образом устанавливается кронштейн для помпового насоса. В этом случае, с двух сторон пластикового или стального корпуса подсоединяются шланги. Снизу идёт забор воды, а сверху она выходит наружу. Этот вариант вполне пригоден для откачки грязной воды из ямы, поднятия питьевой воды из колодца или любых других мест.

Центробежный дренажный насос или помпа для канализации

Особенность представленного центробежного насоса в том, что он способен забирать и перекачивать грязную воду, в том числе с посторонними включениями, то есть как дренажный или фекальный агрегат для откачки септиков. Таким образом, с его помощью можно поливать огород из пруда, откачать жидкость из погреба или подвала, откачивать фекалии. Автор проекта планирует использовать насос для гидробурения скважины.

По конструкции насос полупогружной, то есть нижняя его часть погружается в жидкость, а электродвигатель остается сверху. Для реализации идеи помпа крепится к приводу на длинных шпильках с распорными втулками из трубок, вал электромотора удлинен, а входное отверстие помпы закрыто кожухом с отверстиями из нержавейки. В случае полива из водоема для монтажа агрегата необходимо устроить небольшой плот.

В качестве привода используется электродвигатель мощностью 1100 Вт. Корпус помпы изготовлен из ресивера автомобиля КАМАЗ.

Основа крыльчатки – стальной диск диаметром 150 мм. Ее лопасти изготовлены из сегментов трубы большого диаметра. Высота лопастей – 14 мм. Для уплотнения отверстия в верхней крышке помпы, через которое проходит вал двигателя, между корпусом помпы и крыльчаткой установлено кольцо из фторопласта. Между уплотнительным кольцом и крыльчаткой находится мягкая пружина, которая прижимает уплотнение к корпусу помпы. На выход помпы приварен патрубок диаметром 42 мм.

Защитный кожух можно демонтировать, если он мешает забору чистой воды. Он необходим при откачке септиков, канализации и грязной воды. Как видите, агрегат можно испытать, опустив в ближайшую лужу. Получилось достаточно мощное, надежное и многофункциональное устройство. Возможно, Вы пожелаете ознакомиться с видео по данному агрегату.

Источник статьи: http://samodelino.ru/podelki-dlya-sada/samodelnyj-nasos-pompa.html

Конструкция #12 – “самоделка” для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

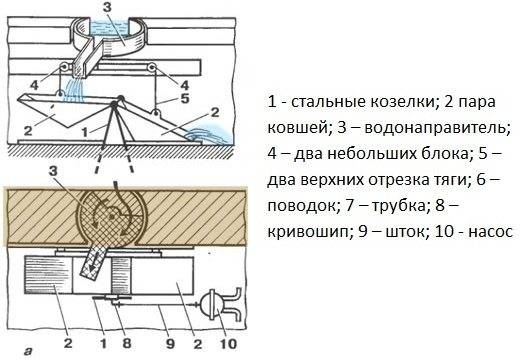

Основная часть конструкции – это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Самодельные насосы для воды без электричества

Евросамоделки – только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.Садовый насос без электричества и механики

Когда летом установится жаркая погода, растениям нужно много воды. Хорошо, если на садовом участке есть водопровод или колодец, из которого можно качать воду насосом с электрическим приводом. А если нет электричества?

Тогда вам может очень пригодиться насос, идею которого предложили В. Бушуев и В. Дежуров из Воронежа. В насосе вы не найдете вращающихся или двигающихся частей. Здесь работает атмосферное давление. На рисунке вы видите железную бочку. Она установлена на подставке-треноге. Расскажем о некоторых особенностях необычного насоса. Почти у самого дна в бочке установлен водопроводный кран, причем на таком уровне, чтобы после слива внутри ее оставалось около литра воды.

В горловину завертывается пробка. В ней просверлено отверстие диаметром 30—40 мм, в которое вставлен и приварен штуцер соответствующего диаметра. На штуцер надет шланг. Второй конец шланга опускается в водоем или неглубокий колодец. Все соединения должны быть герметичными.

Насос работает так. В бочку наливают литр воды (выпускной кран в это время перекрывается). Под дно бочки ставят примус, но лучше, если разжечь небольшой костер. Когда вода закипит, образующийся пар вытеснит из бочки весь воздух. Как только пузырьки воздуха перестанут выходить из шланга, опущенного в воду, нагрев бочки прекращается. Пар внутри ее быстро конденсируется, давление падает, и вода из водоема по шлангу устремляется в бочку. Бочка емкостью 200 л наполняется почти на две трети за 15—20 мин с момента начала нагревания.

Журнал Юный техник.

Глубинный поршневой насос

Конструктивно напоминает стандартную ручную поршневую помпу. Параметры гильзы насоса определяются соответственно глубине скважины. В отдельных случаях длина штока превышает 10 м.

Принцип действия основан на использовании пружинного механизма, возвращающего поршень в исходное положение после поднятия специальным тросом. Вместо пружины, закрепляемой на дне источника, допускается применять подвешенный груз. Функции гильзы возлагаются на ствол водяной шахты.

Для облегчения веса рекомендуется изготавливать шток из алюминиевых сплавов. Таким способом решается проблема увеличенной длины изделия.

Схема глубинного поршневого насоса.

Вариант #4 – черная решетка для солнечной погоды

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Целесообразность и преимущества использования

Жить за городом без воды невозможно, даже если питьевую привозить с собой. Нужно поливать зеленые насаждения, убираться в доме, стирать, умываться и т.д. При отсутствии поблизости природных источников получать воду можно из колодца (см. Водоснабжение из колодца: как правильно сделать) или скважины. Но если в первом случае добывать её можно с помощью ведра и веревки, то как быть во втором?

Самое простое и надежное решение – установить насос для скважин ручной, работающий не от электрической энергии, а от мускульной силы человека. Такой способ подъема воды в качестве запасного нередко используют и там, где с электроснабжением дело обстоит вполне благополучно на случай его отключения или аварии.

А ещё такой насос может стать украшением участка

Достоинства ручного насоса

Помимо того, что такой насос способен обеспечивать вас водой при отсутствии электрообеспечения, он обладает ещё множеством положительных характеристик:

• Простая конструкция, позволяющая эксплуатировать устройство в любых условиях;
• Простой способ монтажа, возможность осуществить его своими руками без привлечения техники и специалистов;
• Надежность и доступность для ремонта: любые неисправные узлы и детали агрегата легко найти в продаже или изготовить самостоятельно и заменить;
• Экономичность: не нужно платить за потребляемую насосом электроэнергию;
• Низкая цена – все модели ручных насосов стоят намного дешевле электрических или бензиновых аналогов;
• Возможность установки в местах общественного пользования.

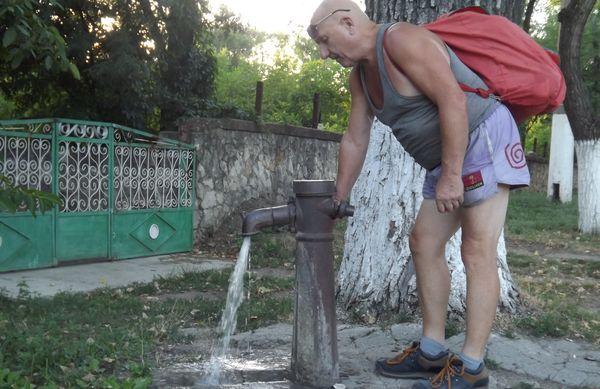

Насос для скважин ручной выручит прохожих и станет источником воды для нескольких домов

Недостатки

К сожалению, такое оборудование не способно поднимать воду с большой глубины, поэтому используют ручные насосы для скважин «на песок», то есть, сравнительно неглубоких, до 16 метров.

К другим недостаткам можно отнести небольшую производительность, серьезно уступающую возможностям автоматических агрегатов, и необходимость применения физической силы для получения воды, что бывает трудно сделать пожилым и людям с ограниченными физическими возможностями.

Самодельный насос для перелива воды

Простейший мини-насос для перелива или перекачки воды можно собрать буквально за 10 минут. При этом вы не только не потратите на изготовление этого приспособления деньги, но и решите такую важную задачу, как утилизация бытовых отходов. Данный водяной насос, по сути, представляющий собой обратный клапан, к которому подсоединена трубка с отводом, окажется особенно полезным в тех случаях, когда приходится часто набирать воду из большой емкости в ведра.

Итак, чтобы изготовить простейшую помпу для воды своими руками, потребуются следующие расходные материалы:

• несколько отрезанных от пластиковых бутылок горлышек с накрученными на них пробками;
• отрезок шланга требуемой длины;
• трубка, которая будет выполнять функцию штока.

Для перекачки воды этим способом можно использовать подходящий обратный клапан

Изготавливается самодельный водяной насос из вышеперечисленных материалов по следующему алгоритму.

1. Из пробки пластиковой бутылки необходимо извлечь тонкую прокладку и обрезать по кругу, уменьшив ее диаметр примерно на 2 мм и оставив нетронутым сегмент шириной 3 мм.
2. В центре самой пробки сверлят отверстие диаметром 8–10 мм, через которое в трубку-шток будет поступать перекачиваемая вода.
3. Прокладку вставляют в пробку, в которую вкручивается отрезанное от бутылки горлышко. Таким образом, вкрученное в пробку горлышко прижмет только нетронутый сегмент прокладки, оставив подвижной всю остальную ее часть.
4. К полученному в результате клапану, который будет работать как ниппель, подсоединяют трубку-шток.
5. Чтобы увеличить поверхность захвата воды, на шток с клапаном надевают «юбку», также изготовленную из бутылки, обрезанной на нужную длину.
6. Завершают изготовление мини водяного насоса своими руками подсоединением отрезка шланга к обратной стороне штока-трубки.

Чтобы привести водяной насос в действие, необходимо погрузить его заборную часть в емкость с водой и, держась за шток, сделать им несколько возвратно-поступательных движений. В результате жидкая среда из емкости начнет поступать в шланг самотеком, если есть перепад уровней. Чтобы остановить процесс перелива воды из емкости, необходимо поднять конец шланга выше уровня нахождения клапана или просто извлечь такой клапан из водной среды.

Американский, или спиральный, тип

Использование энергии речного течения лежит в основе принципа действия спирального насоса. Для нормальной эксплуатации водяной поток должен двигаться со скоростью, превышающей 15 м/с на глубине не меньше 0,3 м.

Для изготовления необходимо подготовить материалы по следующему списку:

• резиновый шланг d 50 мм;
• хомуты соответствующего размера;
• отрезок пластиковой трубы сечением 150 мм;
• трубный редуктор из утилизированной ассенизаторской машины;
• колесо, для эффективности дополненное лопастями.

Водозаборник, выполненный из поливинилхлоридного изделия диаметром 150 мм, подсоединяется к 1 концу гибкого шланга. Противоположный край надевается на редуктор. Допускается использовать оборудование промышленного производства.

Жидкость поступает в заборник и движется по спиралевидной траектории, обеспечивая требуемое давление. Высота подъема определяется скоростью водяного потока и глубиной погружения водозаборной трубы.

Конструкция #13 – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

Вариант № 2. Простая ручная помпа своими руками

В этой инструкции мы приведём пример системы ручной водокачки, которую можно взять за основу при создании стационарного водоподъёмного поста на скважине или колодце.

А — Классическая схема ручной помпы. Б — Вариант самодельной помпы из пластиковых труб. Схема устройства: 1 — вводной патрубок; 2 — обратный клапан; 3 — поршень; 4 — обратный клапан; 5 — шток; 6 — шток, объединенный с отводящим патрубком; 7 — слив помпы

Для работы нам понадобится:

1. Труба канализационная ПВХ 50 мм с отводами, заглушкой и манжетами-уплотнителями — 1 м.
2. Обратный клапан 1/2″ — 2 шт.
3. Труба канализационная ППР Ø 24 мм.
4. Резина, пары болт/гайка с шайбами Ø 6–8 мм.
5. Хомуты, сгоны, фитинговые зажимы, прочие сантехнические детали*.

* Конструкция насоса может быть индивидуальной в зависимости от наличия запчастей.

Способ 1. Слив через ручку

Эта модель самая простая из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Гильза:

1. Отрезаем трубу Ø 50 мм длиной 650 мм — это основа для гильзы.
2. Делаем концевой лепестковый клапан. Для этого в заглушке сверлим 8–10 отверстий Ø 5–6 мм и вырезаем круглый лоскут из резины (3–4 мм) под диаметр 50 мм. Закрепляем лоскут по центру заглушки на клёпку или болт (саморез не подходит!). Лепестковый клапан готов.
3. Устанавливаем заглушку в трубу (гильзу) на герметик через уплотнители и дополнительно фиксируем саморезами через стенку трубы.

Поршень

1. В трубу ППР (700–800 мм) устанавливаем обратный клапан. Это можно сделать способом «на горячую» — разогреть конец трубы и вставить в него штуцер с клапаном, который должен пропускать воду в направлении трубы (штока поршня). Соединение усилить червячным хомутом пока тёплое (до остывания).
2. Головку поршня можно изготовить из отработанной тубы от герметика 330 мл, точнее её носовой части. Для этого её нужно, предварительно нагрев, поместить в гильзу — так головка примет идеально нужную форму и размер. Затем её следует подрезать и установить на обратный клапан последовательно с помощью муфты с наружной резьбой или накидной гайки «американки».
3. Вставляем поршень в гильзу и делаем верхнюю заглушку. Она не обязательно должна быть герметичной, только держать ровно шток.
4. На свободный конец штока (трубы) устанавливаем сгон 90°. В перспективе на сгон одевается шланг.

https://youtube.com/watch?v=1ptIBrAANss

Сборка ручного насоса на видео

Такой насос очень надёжен, но не совсем удобен — точка излива воды подвижна, к тому же расположена близко к оператору. Его можно несколько видоизменить для удобства.

Способ 2. Боковой слив

В гильзу следует включить угловой тройник 35°. Конструкция идентична первому варианту, но в трубе-штоке поршня делаем большие отверстия, не нарушая конструктивную жёсткость, либо применяем стержневой шток. В этом случае вода будет поступать в гильзу и подниматься обратным усилием оператора к месту излива.

https://youtube.com/watch?v=Rpl657Cuj2Y

Видео водокачки с боковым сливом

Главное достоинство описанных помп — низкая стоимость готовой конструкции. Ремонт производится за несколько минут путём замены (или склейки) «копеечных» деталей.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

• Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
• Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
• Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

• Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
• Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
• В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
• Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

• Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
• Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
• Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
• Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

• Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
• Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

• Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
• К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
• Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
  Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
• Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Вывод

Добыча воды на собственном участке — очень ёмкое и щепетильное дело. Но оно полностью того стоит. Преодолев все сложности, вы получите в своё распоряжение постоянный, бесплатный и чистый источник столь необходимой человеку влаги.

Основные работы заключаются в выборе водоносного горизонта, бурении к нему . Среди оборудования самым важным является глубинный насос. Различные модели имеют свои совокупности отрицательных и положительных качеств, поэтому следует внимательно изучить технические характеристики вашей шахты и возможности аппаратов, прежде чем принимать окончательный выбор.

Своевременная профилактика скважины значительно продлит её функционирование и обезопасит вас от употребления некачественной воды.

Видео в этой статье ознакомит вас с дополнительными материалами. Будьте внимательны на всех этапах обустройства скважины, и награда не заставит себя долго ждать!
