Варианты укладки теплого пола без стяжки

Особенности теплого пола под ламинат

При необходимости установить никак нельзя обойтись без стяжки, для которой используется песок и цемент. Это поможет вам избежать повреждений труб в процессе эксплуатации, кроме того, все помещение будет нагреваться постепенно и равномерно по всей площади.

Это трудоемкий процесс, однако, зная основные правила, и четко придерживаясь их, вы сможете установить теплый пол под ламинат самостоятельно, не прибегая к помощи специалистов. В этом вам поможет следующая пошаговая инструкция:

1. Для начала подумайте, где будет располагаться мебель в комнате, и соответственно это те места, где не будет проложено труб.
2. Сделайте поверхность пола максимально ровной, насколько это возможно, избавьтесь от различных загрязнений и пыли.
3. Выложите сначала теплоизоляцию, а затем разложите армирующую сетку, затем выполните стяжку цементным раствором.
4. Установите и зафиксируйте соответствующую планку, затем разложите трубы, через которые будет протекать вода. Размещать их можно не только параллельно друг другу, но еще по спирали.
5. Всю эту конструкцию залейте цементным раствором, приобретенным в строительном магазине, или приготовленным самостоятельно. Таким образом, получится стяжка. Дождитесь полного высыхания раствора, обеспечьте необходимый уровень влажности в помещении.

Также желательно между стяжкой и ламинатом установить специальный шумоизоляционный материал, лучше всего подойдет вспененный полиэтилен. Это поможет стяжке выдерживать большие нагрузки.

Также важно помнить, что немаловажную роль играет подготовка к укладке. Основное правило – стяжка должна быть с определенным уровнем влажности

Достичь оптимальных параметров можно только путем прогрева и просушки. Сначала необходимо включить напольное отопление, а затем неспешно постепенно повышать температуру нагрева. Перед тем, как приступить к укладке ламината, необходимо как следует просушить стяжку.

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

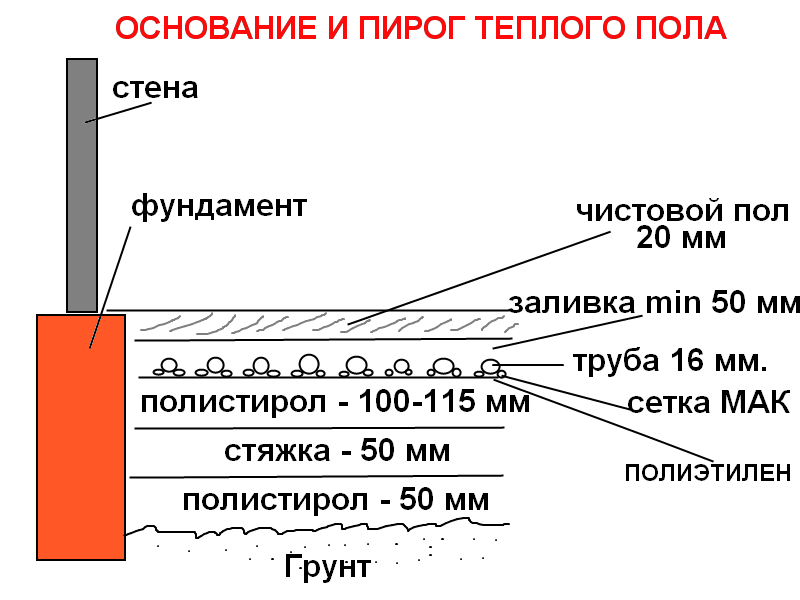

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.

3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.

6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

• На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
• Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
• Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

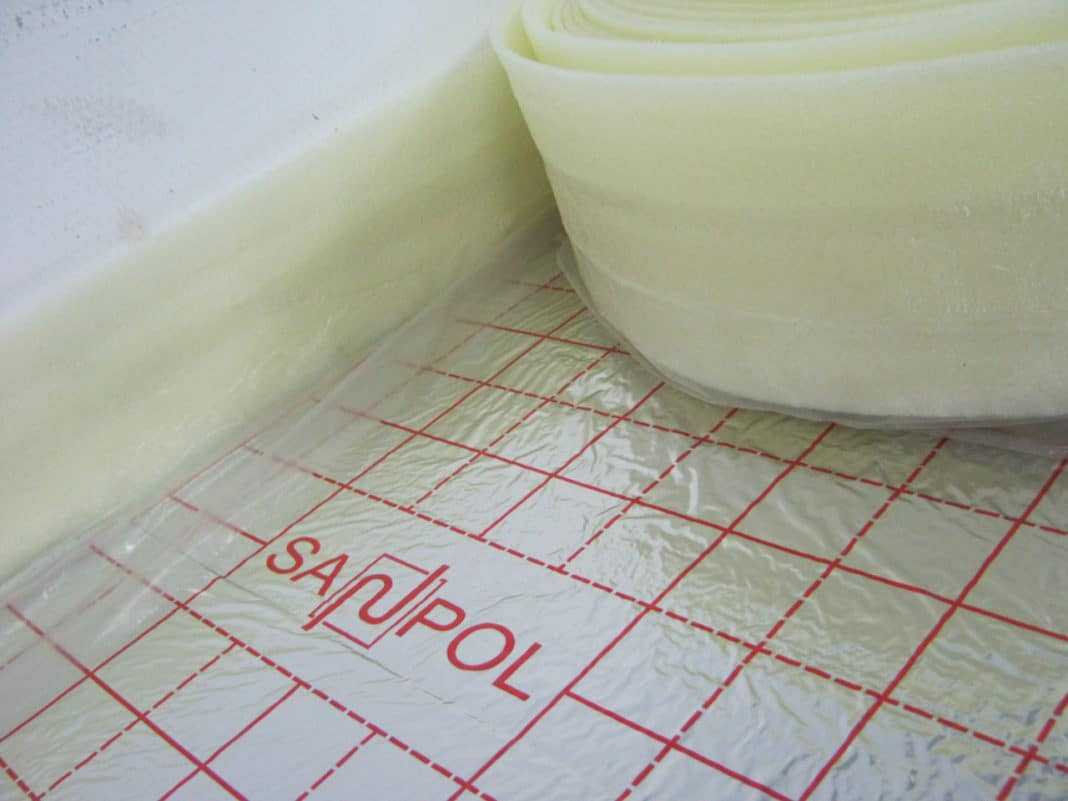

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Как сэкономить

Стоимость всех элементов водяных теплых полов довольно высокая, и домашние мастера придумали несколько хитростей:

• можно укладывать отопительные трубы прямо на утеплитель, тогда дорогостоящие изделия с канавками не потребуются;
• в досках можно самостоятельно сделать пропилы и по их длине приклеить алюминиевую фольгу, в результате получатся распределительные пластинки;
• фрагменты можно изготовить самостоятельно на металлообрабатывающем станке.

Важно помнить, что попытка сэкономить может привести к нежелательным последствиям. Специалисты рекомендуют приобретать изделия в известных сетях строительных магазинов

Так практически нет риска приобрести некачественную или поддельную продукцию.

Виды материалов

Монтаж водяного теплого пола без стяжки выполняют при помощи одного из нескольких методов. Основа, на которую раскладывают трубы, может быть деревянная или из полистирола. В ней предусмотрены пазы, в которые вкладываются трубы. Также на основание укладывают металлические пластины. Они позволяют равномерно распределить тепло по поверхности пола.

Когда трубы будут разложены в пазы, их накрывают при помощи различных материалов. Они призваны обеспечить жесткость основания. Сначала на трубы укладывают гидроизоляцию. Дальше монтируются листы ГВЛ. Без них конструкция не будет прочной. Затем можно установить финишное покрытие. Это может быть плитка, ламинат, паркет или ковролин. Эти материалы отличаются определенной теплопроводностью.

Лучше всего для системы теплого пола любого типа подходит отделка из кафельной плитки. Это наиболее теплопроводный материал. При его использовании затраты на обогрев помещения будут меньше. Пол будет прогреваться быстрее. Однако далеко не для каждого интерьера подходит этот тип отделки. Поэтому применяют и другие разновидности.

Следует учесть, что, выбирая для отделки пола ламинат, паркет или ковролин, следует отдавать предпочтение разновидностям с минимальной толщиной. В этом случае теплоизоляционный эффект этих материалов будет меньше.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Как уложить водяной пол под напольную плитку

Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:

• Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
• Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
• Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
• Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
• Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
• Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
• Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.

Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.

Какой пирог пола должен быть

Устройство пола под облицовку плиткой состоит из следующих слоев:

1. Гидроизоляция.
2. Черновой пол.
3. Теплоизоляция – может быть заменена на полистирольные плитки или маты с пазами для укладки труб.
4. Армирующий слой.
5. Водяной контур – глубина залегания труб теплого водяного пола составляет около 2-3 см.
6. Финишная стяжка – при использовании полистирольной системы, накрывается гипсоволоконной плитой в два слоя.
7. Напольное покрытие.

Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.

Чем и как залить основу

Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.

Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:

• Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
• Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.

Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.

Основные требования к укладке теплого пола без стяжки

Правильно выполненная укладка системы обогрева без использования цементного раствора обеспечивает эффективный и равномерный нагрев половых покрытий в помещении. При выполнении монтажных работ своими руками следует учитывать такие требования:

Не зависимо от варианта установки теплого пола по периметру комнаты должна фиксироваться демпферная лента. Такой элемент позволит избежать образования трещин на стенах в процессе эксплуатации отопительного оборудования, а также исключит тепловое расширение. При размещении лаг учитывается вид финишного пола. Для укладки плитки расстояние между балками должно составлять 30 сантиметров, для всех остальных покрытий – 60 сантиметров. Под пласт утепляющего материала рекомендуется расстилать полиэтиленовую пленку. Теплоизоляционный слой, расположенный между лагами должен быть цельным. При выравнивании черновой основы допускаются перепады до 3 миллиметров на один квадратный метр. Укладка трубопровода возле стен должна выполняться на расстоянии не менее 20 сантиметров
Если предполагается самостоятельное изготовление древесной системы теплого пола, особое внимание нужно уделять выбору материала. Доска должна быть ошкуренной, а листы фанеры иметь высокую защиту от влаги
При этом обязательно следует учитывать влажность — не более 10 процентов

Также важно чтобы древесина не имела вредных элементов в составе, которые при нагреве будут выделяться в воздух. При покупке полистирольных плит следует учитывать, что плотность их должна равняться не менее 35 килограмм на кубический метр

При монтаже теплого пола без стяжки нужно фиксировать демпферную ленту

Укладка водяного контура требует укладку компрессионных пластин из металла. Они должны покрывать площадь пола не менее чем на 80 процентов.

Состав

Пирог такого пола состоит из таких элементов:

• основание, которое должно быть предварительно хорошо подготовлено;
• стяжка толщиной 5 см;
• теплоизоляция такой же толщины;
• трубы, по которым циркулирует вода (обычно диаметр составляет 16 мм);
• ещё одна стяжка (4 см);
• напольное покрытие.

В зависимости от используемых труб гидроизоляция может быть уложена в несколько слоёв. Если исходная поверхность ровная, то первый слой стяжки можно не укладывать.

Совет
Если позволяют условия, теплоизоляцию лучше сделать потолще — до 10 см, тогда система будет более эффективной

Особенно важно выполнение условия при установке системы на первом этаже. Оптимален для теплоизоляции экструдированный пенополистирол.
