Выбираем место для установки оборудования
Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:
- Настенные, емкость которых не превышает 200 л.
- Напольные, объемом от 200 до 1000 л.
- Встраиваемые, имеющие различную вместимость.
Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.
Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.
Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.
При этом желательно, чтобы длина водопроводных труб была минимальной.
Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка
В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.
Важно также изучить состояние проводки
Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить
Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.
Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.
Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.
При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л
Оборудование объемом до 200 литров можно навешивать только на несущие стены.
Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.
Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.
Плюсы и минусы индукционных устройств для нагрева воды
Прибор имеет довольно простую конструкцию и не требует специальных документов, разрешающих использование и установку. Индукционный нагреватель воды имеет высокую степень эффективности и оптимальную для пользователя надежность. При использовании его в качестве котла для отопления можно даже не устанавливать насос, так как вода течет по трубам благодаря конвекции (при нагреве жидкость практически превращается в пар).
Также устройство обладает рядом преимуществ, что выгодно отличает его среди других видов водонагревателей. Итак, индукционный нагреватель:
- намного дешевле своих аналогов, такое устройство можно без проблем собрать самостоятельно;
- полностью бесшумный (хотя катушка и вибрирует при работе, но эта вибрация не ощутима для человека);
- во время работы вибрирует, благодаря чему грязь и накипь не прилипает к его стенкам, поэтому и в чистке не нуждается;
- имеет теплогенератор, который можно легко сделать герметичным благодаря принципу работы: теплоноситель находится внутри нагревательного элемента и энергия передается нагревателю посредством электромагнитного поля, никаких контактов не нужно; поэтому не понадобятся уплотнительные резинки, сальники и прочие элементы, способные быстро испортиться или протекать;
- ломаться в теплогенераторе просто нечему, так как воду нагревает обычная труба, которая неспособна испортиться или перегореть, в отличие от ТЭНа;
Несмотря на огромное количество достоинств, индукционный водонагреватель имеет и ряд недостатков:
- первый и самый болезненный для владельцев – это счет за электричество; прибор нельзя назвать экономичным, поэтому придется выкладывать порядочную сумму раз за его использование;
- второе – устройство сильно греется и нагревает не только себя, но и окружающее пространство, поэтому лучше не прикасаться к корпусу теплогенератора во время его работы;
- третье – прибор имеет крайне высокую эффективность и теплоотдачу, поэтому при его использовании обязательно устанавливайте датчик температуры, иначе может взорваться система.
Типы накопительных водонагревателей
Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.
Тип #1: Напорное оборудование накопительного типа
Используется в системах, где давление воды постоянное
При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:
- Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
- Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
- Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.
Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.
Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.
Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.
Этот недостаток нивелируется правильным выбором объема прибора.
Тип #2: Безнапорные накопительные водонагреватели
Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.
В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.
Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:
- Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
- Простоту монтажа и подключения.
- Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.
Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.
Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.
Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип
Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования
Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования
Выбираем место для установки бойлера
Чаще всего этот вопрос задают люди тогда, когда уже приобрели себе бойлер, и это очень плохо. Ведь сначала нужно определится с местом на который будет производится установка бойлера, а после покупать его смотря на его параметры.
В большинстве случаев бойлер устанавливают над унитазом или рядом с ванной. Основным элементом выбора места, для установки бойлера является открытость к низу бойлера. В свою очередь мы должны позаботится чтобы наша стена сможет выдержать его вес, масса бойлера может достигать до 170 кг. Ведь будет очень неловко если бойлер после монтажа рухнет вместе с частью стены. Также помещение, в котором будет устанавливаться бойлер, не должно быть сырым.
На самом деле сейчас очень большой выбор самых различных моделей бойлеров. Есть горизонтальные, плоские, а также вертикальные нагреватели. Подберите себе более подходящую модель, которая прекрасно впишется в ваш интерьер и не будет вам мешать.

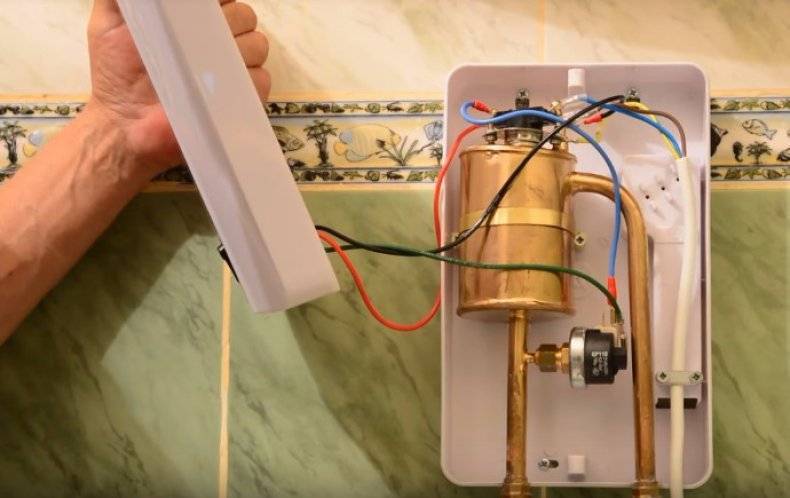

Монтаж проточного водонагревателя
Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.
С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.
Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.
Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.
После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.
На этом монтаж будет завершенным. Ниже представлены примеры работ.
Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.
Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.
Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками
Рассмотрим первый случай.
Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.
Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.
Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.
Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.
Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.
Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.
Если же отдельного вывода в системе обеспечения нет, то придется его сделать.
Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.
Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.
Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.
При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.
Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.
Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.
После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.
Далее прибор включается в розетку и проверяется работоспособность системы.
Второй случай.
Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.
Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.
Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.
При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.
Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.
Водонагреватель своими руками: выбираем тип устройства
Несмотря на то что в домашних условиях накопительное устройство изготовить намного проще, следует, прежде всего, рассмотреть вариант сборки проточного водонагревателя. Такая бытовая техника позволит мгновенно нагреть воду, а электричество будет расходоваться только в момент включения прибора. В отличии от бойлеров, для установки проточного прибора не требуется много места, также не нужно делать теплоизоляцию устройства.
Для нагрева воды в обоих вариантах используется ТЭН, но для изготовления проточного устройства нужно будет приобрести более мощный элемент.
Мощный водяной ТЭН
Из дополнительных деталей не обойтись без использования УЗО. Это устройство автоматически отключит контакты, если произойдёт утечка электрического тока. Также следует запастись медными проводами большого сечения и инструментами для работы.
Процесс самостоятельной установки электрического бойлера
Проточный электрический водонагреватель врезается в систему холодного водоснабжения. Таким образом его разумно устанавливать непосредственно в том месте, где проходит водопроводная труба. Как правило такие проточные водонагреватели имеют очень простую установку: они просто вешаются на стену и подключаются гибкими металлизированными шлангами к водопроводной системе. Также бойлер подключается к электрической сети. Обычно современные электрические водонагреватели имеют так называемую «европейскую» вилку, так что позаботьтесь, чтобы в непосредственной близости к проточному бойлеру находилась соответствующая розетка.
подключение проточного бойлера
Важным моментом является расчет необходимого сечения электрической проводки, подающей питание к водонагревателю. В том случае, если провода будут иметь недостаточный диаметр или изготовлены из не очень хорошего проводника (что крайне часто встречается в старых домах) возможно искрение и даже возгорание мест соединения проводов, либо короткое замыкание.
Как рассчитать сечение проводки к электроводонагревателю
Для расчета необходимого сечения провода, подающего питание к электрическому бойлеру нужно помнить, что 1 квадратный миллиметр медного провода может без ущерба выдержать силу тока в 10 ампер. Сила тока вычисляется по простейшей формуле: мощность электрического нагревательного элемента в бойлере делится на напряжение в российской электрической бытовой сети (220 вольт).
схема подключения накопительного бойлера
Таким образом при установке электрического водонагревателя мощностью в 8 килоВатт на необходимо разделить 8000 на 220. Искомая цифра будет равна 36, следовательно сечение медной проводки, подающей питание к такому нагревателю должна быть не менее 3,6 квадратных миллиметров. Сечение провода обозначается в его маркировке и обычно кратно цифре «1». Таким образом нам необходим провод из меди, каждая жила которого будет иметь сечение не менее 4 квадратных миллиметров.
После планирования и монтажа электропитания можно приступать непосредственно к установке бойлера.
Цена за внешнюю установку
Если после изучения материала по самостоятельной установке бойлера, вы решили все-таки довериться профессионалам, то ценовой диапазон будет варьироваться в зависимости от необходимого количества работ и объема устройства:
- В базовую установку прибора входит монтаж, обеспечение герметизации, подсоединение к сети, а также к водопроводу, монтаж клапана и инструктаж по ТБ.
- К дополнительным услугам можно отнести установку тройника, автомата, кранов и вентилей, а также перфорацию стен и прокладку кабеля.
С помощью этого перечня можно понять, что стоимость услуги варьируется от проделанной работы. Прежде чем принять решение, необходимо взвесить все плюсы и минусы, после чего вы возможно придете к мысли о самостоятельной установке. Самое главное, что теперь вы знаете как правильно установить бойлер. Глаза боятся — руки делают!
Выбираем место установки
В большинстве случаев хозяева стараются расположить накопительный водонагреватель непосредственно в ванной или туалетной комнате под потолком с креплением на стену.
Это вполне оправдано – таким образом в малогабаритных санузлах осуществляется экономия пространства, поскольку подвешенный под потолком бойлер обычно ничему и никому не мешает.
Но такое размещение сантехнического оборудования не лишено некоторых недостатков:
- Во-первых, в случае отключения холодной воды у неискушенных пользователей (в основном домохозяек) возникает желание воспользоваться запасами обретшей ценность жидкости, содержащейся в резервуаре накопителя. При этом зачастую забывают отключить подачу электроэнергии. А большинство самых недорогих водонагревателей не оборудованы защитой от включения без воды (либо последняя может элементарно выйти из строя и не сработать), что приведет как минимум к поломке трубчатого электронагревателя.
- В этом отношении выгоднее напольная установка водонагревающего накопительного оборудования – как, например, это практикуется на кухнях, где в основном бойлеры монтируются под мойкой. А по законам сообщающихся сосудов и гравитации вода при отсутствии давления в системе не сможет вылиться через кран, расположенный выше уровня емкости.
- Во-вторых, для настенного крепления такого тяжелого оборудования (масса бойлера в среднем равна массе воды + 20-40%) необходим надежный крепеж.
Не в каждом стеновом материале можно организовать качественное закрепление. Например, столь популярные ныне гипсокартонные простенки даже не рассматриваются. Для того чтобы достаточно надежно закрепить в них бойлер (и то, не самый объемный), необходимо на этапе возведения гипсокартонных перегородок предусмотреть прочные металлические профиля – закладные под будущий крепеж.
Достаточно качественным получится крепление в бетонных либо кирпичных стенах посредством анкерных металлических дюбелей. Пластиковые дюбеля категорически не рекомендуются, поскольку по прошествии нескольких лет значительно уменьшаются в объеме, усыхают, что может привести к падению дорогостоящего сантехнического оборудования.
Как организовать водоснабжение частного дома из скважины? Узнайте из этой статьи.
Принцип работы бойлера косвенного нагрева
Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.
Принципиальная схема работы водонагревателя косвенного нагрева
Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.
Конструкция и материалы
Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.
- В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
- Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.
Навивка змеевика
- Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
- Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
- В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.
Схема-чертеж подключения бойлера косвенного нагрева
На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.
Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.
Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.
При желании можно оснастить бойлер ТЭНом
В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.
Схема бойлера косвенного нагрева с ТЭНом
Виды водонагревателей для установки под мойкой
Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.
Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним
При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго
Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)
Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.
Накопительный водонагреватель
Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.
При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.
Проточный водонагреватель
То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.
А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.
