Тонкости устройства автономного водоснабжения
Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.
Выбор места
При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.
Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.
Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.
Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров
Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.
Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.
Что учесть при разработке схемы, существующие варианты
Устройство скважины для воды в частном доме начинается с разработки схемы.
Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.
При самостоятельной разработке схемы необходимо учесть:
- глубину залегания водоносного горизонта;
- состав почвы;
- габаритные размеры оборудования для подбора параметров кессона;
- характеристики источника жидкости;
- потребность в воде;
- эксплуатационные условия.
Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.
Видео-обзор оборудования для обустройства водоснабжения из скважины:
Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.
Стандартная схема
Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.
При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.
Классическая схема водоснабжения от скважины состоит из следующих элементов:
- источник водоснабжения;
- насосная станция или глубинный агрегат центробежного типа;
- металлический или пластиковый кессон;
- обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
- фильтры для очистки воды;
- гидроаккумулятор;
- система контроля.
Башенная схема
В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.
При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.
Выключатель действует по следующему принципу:
- агрегат отключается после заполнения ёмкости;
- по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
- при опускании поплавка до определённой отметки включается насос.
Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.
Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.
Полезное видео, схема на бумаге водопровода из колодца:
Подбор насосной станции
Важно правильно подобрать насос для дачного водоснабжения. Насосы бывают поверхностными и погружными
Подбираем насосную станцию
Итак:
- Поверхностные устройства подходят для установки в доме и хозпомещении, они способны качать воду, которая находится на глубине не более 9-ти метров.
- Монтаж погружных насосов производят в глубоких скважинах и колодцах, с их помощью можно качать воду, глубина залегания которой составляет 10-150 м.
Насосная станция – более удобный вариант, она состоит из таких элементов как гидроаккумулятор, насос, подводящий шланг и реле давления. Такие станции очень распространены, их продают повсеместно.
Самыми известными считаются те насосные станции, которые имеют центробежный самовсасывающий насос и встроенный эжектор:
- Они предназначены для источников не глубже 9-ти м и подачи воды на высоту до 40 м.
- Для того чтобы станция заработала, заливное отверстие нужно заполнить водой так, чтобы она лилась через край, затем необходимо закрыть крышку и включить насос. Сначала будет происходить прокачка воздуха, со временем поступит вода.
- Чувствительность насосной станции данного типа к воздуху в системе незначительная. Чтобы его спустить, достаточно просто открыть клапан (кран). Такой агрегат подходит для забора воды, расположенной на небольшой глубине.
- Насосную станцию устанавливают в кессоне или приямке. Ее монтаж можно производить и в самом доме, но только при наличии незначительного расстояния между ним и скважиной или колодцем.
Если вам нужна система, которая будет выполнять очистку воды для где глубина до 45 м, тогда будет наилучшим вариантом купить насосную станцию с центробежным самовсасывающим насосом, в ней есть установленный внешний эжектор. Она используется и в тех случаях, когда вода находится далеко от дома и расстояние составляет 20-40 метра.
Возможна установка систем в хозпомещении и жилом здании:
- От насосной станции прокладывают две трубы, на своем конце они имеют эжектор, и погружают их в источник воды.
- Одна труба подает воду в эжектор, а вторая – для ее подачи в дом.
- Станция с внешним эжектором чувствительна к нахождению воздуха внутри системы, но зато ее можно установить во внутренней части строения. При этом а эжектор в источнике водозабора.
Перед тем как обустроить водоснабжение и приобрести насосную станцию, проверьте производительность источника, объем потребления воды, напор в системе, уровень зеркала. Чтобы вода поступала в дом бесперебойно, тогда следует подбирать насосную станцию, чтобы она не была выше источника водоснабжения, но должна быть выше уровня возможного потребления воды.
Как провести воду в дом из колодца
Сама водопроводная сеть разбивается на две части: внешняя и наружная.
К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней труба, входящая в дом, и ее разводка по потребителям.

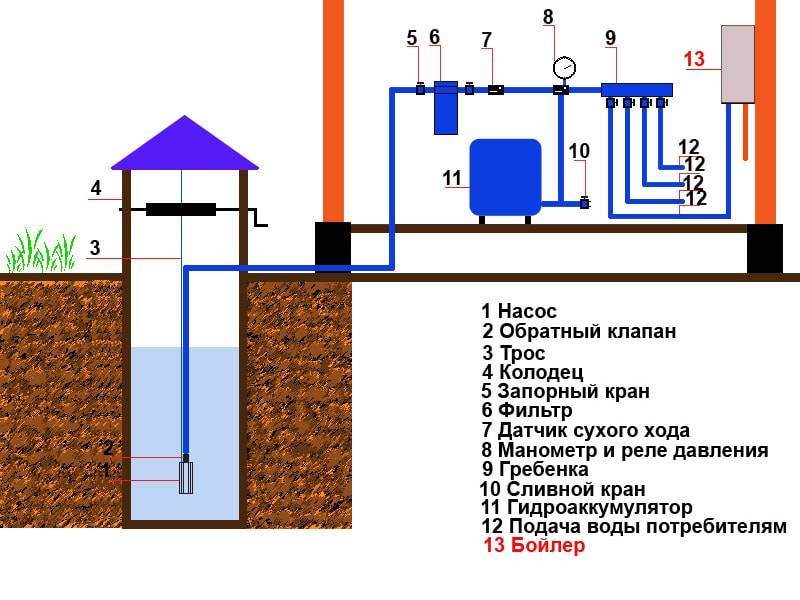

Схема устройства водоснабжения из колодца
С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.
Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.
Устройство ввода
Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.
Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.
Узел ввода трубы в дом
Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.
Вариант 1 — Установка накопительного бака
Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.
В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.
Накопительный бак
И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.
Вариант 2 — Установка насосной станции
Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

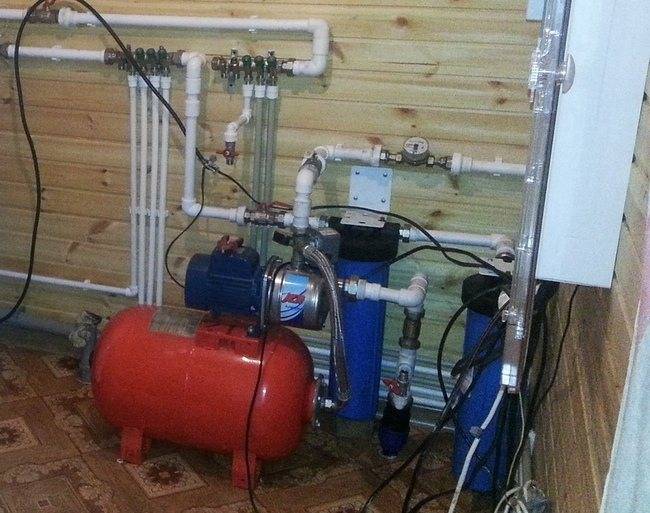

Насосная станция
Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.
Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.
Разводка труб водоснабжения
Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.
Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).
Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.
Из чего состоит система подачи воды из скважины в дом
Перед тем, как завести скважину в дом, следует выяснить, что для этого необходимо.
Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.
Итак, в состав скважинного водопровода входят:
Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат;
Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой;
Водоподъемная труба
Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД);
Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник);
Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб;
Оголовок скважины
Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса;
Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра;
Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться;
Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления;
Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами;
Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора;
Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.
Качественный погружной насос способен поддерживать давление в 65 метров при мощности всего 250 Вт.
Разновидности проводки водопровода в частном жилом доме по чертежу
Есть 2 основных разновидности водоснабжения, которое проводят в домовладениях:
- автономно – все идет из личного колодца или пробуренной скважины;
- централизованно – подача из специальной линии, которая берет ресурсы из башни или отведенной для этого станции.
Оба метода имеют свои положительные и отрицательные стороны, следует определиться с подвидом до того, как начинать монтаж, ведь у каждого из них есть свои особенности. От выбора также зависит окончательная стоимость всего процесса. Хотя бывают и ситуации, когда возможен лишь один из способов (к примеру, при отсутствии централизованной системы водообеспечения) и тогда выбирать не приходится.
Выбирая систему, стоит подумать о нескольких критериях:
- есть ли в местности водонапорная магистраль – забавно, но люди иногда забывают это учесть;
- какого качества подается влага – бывает так, что она только техническая, пить не рекомендуется;
- насколько надежно и бесперебойно функционирует подача – в отдельных регионах напор есть только по часам или в дни недели;
- зависит ли от внешних факторов – часть линий перестает работать в зимний период;
- насколько это дорого – иногда значительно дешевле пробурить собственную скважину, чем врезаться в работающую магистраль.
Как развести воду по дому, если там автономное водоснабжение
Когда владелец хочет обустраивать свою личную скважину, то ему стоит подготовиться к большим трудовым и финансовым затратам еще на этапе возведения. Сначала придется рыть колодец или бурить его, составлять правильный технический план, подбирать и покупать оборудование. Уже потом нужно будет монтировать и подключать.
Если не делать упор на цену этого выбора, то у него есть масса преимуществ:
- не придется зависеть от каких-либо внешних факторов;
- можно проводить везде, особенно это удобно там, где нет общей магистрали;
- не нужно ежемесячно платить;
- качество влаги обычно намного выше, кроме того, можно ставить любые фильтры при необходимости.
Если окажется, что источник недостаточно чистый и пить из него не рекомендуется, то можно поставить специальные очистные сооружения. Это сильно очистит и улучшит состояние жидкости, сделает ее пригодной для готовки и питья. Выбрать такое устройство на сайте нашей , а если останутся вопросы, то менеджеры с удовольствием ответят на них.
Сезонные варианты систем водопровода
Для обустройства локальных систем водоснабжения могут использоваться различные варианты. Учитывая свои потребности и варианты проживания владельцы загородных участков при отсутствии централизованных коммуникаций могут самостоятельно обустроить свои участки.
Летняя конструкция
Схемы летнего водопровода представлены системами:
- разборными;
- стационарными.
Подключение летнего водопровода
Разборная конструкция предельно проста в монтаже и эксплуатации. С приходом теплого сезона можно смело установить необходимый набор элементов на участке.
Конфигурация из пластиковых труб и шланг прокладывается поверх земли в необходимых направлениях. Конструкция будет отличаться высокими показателями надежности при использовании качественных соединительных переходников и вентилей.
Стационарная конструкция представляет собой обычную систему водопровода проложенной в земле. Глубина закладки может быть не существенной. В необходимых местах выводятся водоразборные краны. Малая глубина залегания всегда позволит переориентировать такую систему в летний сезон.
Однако следует учитывать, что при заморозках система может быть повреждена. Поэтому обязательно должен присутствовать некоторый уклон магистрали для возможности освобождения системы.
Зимняя конструкция
Для эффективной и надежной работы зимнего варианта водопровода потребуется его тщательное утепление. Это гарантирует его сохранность и функционирование.
Схема обогрева зимнего водопровода
Работы начинаются с места подключения насоса. Многие владельцы совмещают водопровод с питающим кабелем в общем кожухе.
Коллекторная разводка — что это такое?
Схема трубопровода с коллектором предполагает, что в системе находится особый водосборник, соединенный с каждым «потребителем» транспортируемой жидкости. Проще говоря, все радиаторы или краны подключаются отдельными трубопроводами к Коллекторная разводка трубраспределителю (коллектору).
Сам коллектор монтируется на каждом этаже дома в специальном шкафу. В отопительной системе нагретая жидкость подается не на батареи, а в коллектор. В свою очередь, радиаторы подключаются не к прямой или обратной трубе, а к соответствующим коллекторам.
Как собрать водопровод
Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.
Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.
Кран в системе должен стоять на выходе из дома и перед первым разветвлением
При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.
Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).
После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.
Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов
Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.
Летний водопровод на даче
В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.
Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить
Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.
Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах
Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.
Об организации автополива прочесть можно тут.
Схемы
Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:
| Изображение | Описание |
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме | Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке). |
Схема лучевой разводки водоснабжения | Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д. |
Узнать больше о том, какие трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.
Давайте взвесим преимущества и недостатки каждого типа разводки.
Тройниковая
Плюсы:
Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;
При тройниковой схеме общая длина водопровода минимальна
При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;
В штробы укладываются цельные трубы или необслуживаемые соединения
К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.
На фото — врезка в открытую тройниковую разводку воды
Минус:
Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.
Лучевая
Плюсы:
Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;
Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других
Все приборы могут отключаться из одной точки — коллекторного шкафа;
Отсекающие краны удобно расположены на подводке к смесителю
Минусы:
- Материалоемкость;
- Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
- Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.
Найти нужный кран без подписи на нем — нетривиальная задача
