4 схемы разводки водоснабжения частного дома из скважины

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

• Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
• После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
• Затем установите кессон.
• Обрежьте трубу, оставив над уровнем дна кессона 50 см.
• На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
• Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

Схема подключения насоса к скважине

Итак:

• Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины. Здесь также должен иметься краник, предназначенный для слива системы вниз.
• Установите в кессоне насос, подключите его к трубе скважины, затем подключите к насосу трубу, которая подведена к дому.

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

Делаем внутренний водопровод на даче

Элементы для проведения внутреннего водопровода на даче

 Итак:

• Проведите трубу 32 мм к коллектору холодного водоснабжения.
• Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
• Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.

Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.

Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

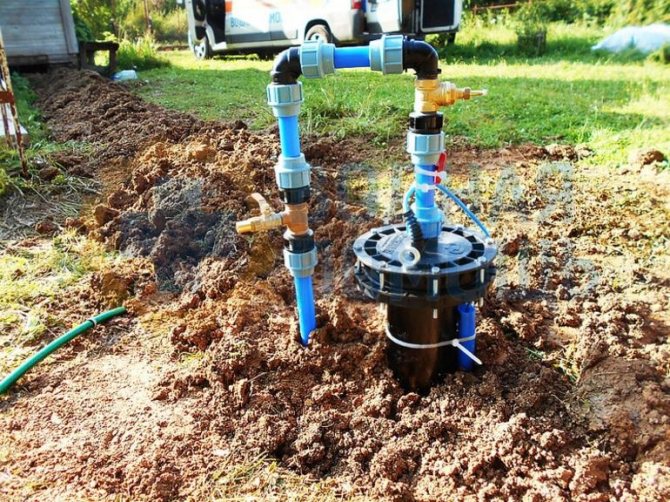

Кессон или адаптер

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

1. Все дополнительное оборудование можно разместить внутри кессона.
2. Лучше подходит для холодного климата.
3. Долговечно и надежно.
4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

1. Для его установки не нужно дополнительно рыть яму .
2. Быстрый монтаж.
3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Информация о трубах

Водопроводные трубы из сшитого полиэтилена

Сшитый полиэтилен для подвода к водоразборным точкам используется, как правило, при необходимости подземной прокладки, особенно когда траншея прокопана не по прямой линии, а с поворотами. Такой материал гораздо дешевле полипропилена и металлопласта, поэтому в 99% случаев именно его используют на участке между домом и скважиной. По цвету он может быть разным (синим, жёлтым, красным, но чаще всего – чёрным).

Фитинги для полиэтиленовых труб

Для стыковки, разветвления, переходов на другой диаметр и поворотов полиэтиленовых труб используются специальные резьбовые фитинги: переходники, муфты, тройники, уголки (колена) и редукции, которые вы видите на фотографии. У таких соединений есть явное преимущество – они сделаны из полиэтилена, не подверженного коррозии и их не нужно сваривать.

Допустимое перманентное давление до 6 атм
Внешний ø мм	Внутренний ø мм	Толщина стенки, мм	Масса кг/мпогонный
25	21,4	2,0	0,151
32	27,76	2,0	0,2
40	35,4	2,3	0,286

Труба PPR PN-20 в разрезе – указаны все имеющиеся слои

Полипропиленовые трубы (PPR) дополнительно маркируются такими буквами, как PN-x атм, где x означает, что такая труба способна выдерживать такое то постоянное давление на протяжении 50 лет. Они могут быть фольгированнымми (PN-20 и PN-25) и без армирования (PN-10 и PN-16). В домашних условиях для монтажа обычно применяют PPR PN-20 как для холодной и горячей воды, так и для отопления (PPR PN-20 ещё называют универсальной трубой).

Показатели	PN-10	PN-16	PN-20	PN-25
Рабочее давление, атм	10	16	20	25
Рабочая температура, ⁰C	45	60	95	95

Таблица рабочих параметров полипропиленовых труб

Считается, что PN-10 и PN-16 предназначены только для холодной воды и это подтверждается практикой, но при этом PN-10 пригодно разве что для оросительных систем, хотя PN-16 всё-таки можно укладывать для разводки водоснабжения. А вот PN-20 используют чаще всего, причём, как для ХВС и ГВС, так и для отопления. У PN—25 несколько толще стенка, но сантехники такую PPR используют крайне редко по той причине, что армирующая алюминиевая фольга находится очень близко к поверхности. Для того чтобы сварить PPR с каким-либо фитингом её сначала обрабатывают шайвером, срезая верхний слой вместе с армированием и только после этого сваривают.

Полипропиленовые фитинги и кронштейны

У полипропиленовых фитингов и кранов эксплуатационный ресурс идентичен трубам, то есть, это 50 лет гарантии, которую дают нормальные (имеющие патент) производители на свою продукцию. Конечно, тот же PPR кран выглядит не так красиво, как стальной или медный, но вы видели где-нибудь металлическую запорную арматуру, на которую бы кто-то из производителей дал такую гарантию по сроку годности?! Конечно же, нет, и в этом заключается главное качество полипропилена и его одобрение всеми профессиональными сантехниками.

Водоснабжение частного дома из скважины: схема системы для частного дома

Для того чтобы самому составить схему подвода питьевой или технической воды к своему загородному дому, нужно вначале определиться с графиком его эксплуатации. Если строение предполагается использовать сезонно, то обустройство системы водоснабжения из колодца будет оптимальным вариантом для восполнения хозяйственных нужд. При постоянном проживании, учитывая объем суточного потребления воды, рекомендуется из скважины.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Выбор плана водопотребления начинается с проведения геологических исследований участка и определения типа источника водозабора. Скважины и колодцы по своей структуре и способу устройства могут несколько отличаться друг от друга. Степень их различия зависит от границы залегания водоносного слоя.

Ресурсы по характеру расположения и гидравлическим признакам делятся на несколько видов:

Скважины и колодца отличаются между собой по структуре.

• верховодка;
• грунтовые;
• межпластовые (фильтровые);
• артезианские (напорные).

Верховодка, а также пласты с грунтовыми водами располагаются недалеко от поверхности и не отличаются надежностью, т. к. их запасы зависят от объема атмосферных осадков.

Фильтровые и артезианские источники находятся на большой глубине, обладают мощным водоносным слоем, независящим от погодных условий, имеют постоянную температуру и защищены от загрязнений.

Учитывая характеристики выработок, выполняем пробное бурение на участке. После этого определяемся с местом нахождения точки водозабора, глубиной выработки и способом подачи ресурса. На основании полученных данных подбираем оборудование, тип и комплектность которого зависит от следующих факторов:

1. Каким способом планируется осуществлять забор ресурса (глубинным насосом или будет задействована насосная станция с автоматикой и гидроаккумулятором).
2. Длина трассы от источника до места ввода воды в здание.
3. Количество устройств для воды в частном доме.
4. Необходимый объем ресурса.

Полученная информация позволит грамотно и профессионально составить проект водоснабжения здания с учетом постоянного проживания.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

из подземных выработок, в сравнении с центральной системой снабжения, обладает рядом преимуществ:

1. Обеспечение хозяйственных нужд дома без участия городского водоканала.
2. Отсутствие ежемесячной абонентской платы.
3. Сила напора и качество питьевой воды зависят только от материальных возможностей пользователя.
4. Объем ресурса регулируется хозяином дома исходя из количества установленного оборудования.

Водопровод на даче из подземных выработок.

Недостатки:

1. Глубина размещения водоносных слоев зависит от региональных условий.
2. Если используется артезианская скважина, то высока цена готовой выработки.
3. Необходимость установки дополнительных устройств (насос, автоматика, кессон и др.).
4. При слабом горизонте существует вероятность заиливания канала.

Особенности башенной схемы водопровода в частном доме от скважины

Башенный метод подачи предусматривает монтаж дополнительного резервуара в верхней точке здания. Для регулировки уровня наполнения емкости резервуар оборудуется поплавковым клапаном.

Погружным насосом вода через открытую заслонку закачивается в расширительную камеру. При этом поплавок под действием жидкости постепенно поднимается, увлекая за собой створку механизма, и по достижении максимально запланированного порога перекрывает подачу.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Схема устройства.

При двухступенчатом способе подачи ресурса в систему за накопительным резервуаром врезают дополнительный насос, а за ним ставят гидроаккумулятор. Такой метод позволяет стабилизировать давление в магистрали даже при малой мощности питающей станции.

После наполнения расширительного бака вода из емкости самотеком поступает в камеру насоса, который закачивает ее в мембранную полость агрегата. Диафрагма устройства в нужный момент продавливает жидкость дальше по магистрали, поддерживая тем самым необходимую силу напора во всех точках расхода.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
3. Обустройство внешней гидроизоляции из гравия.
4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Вариант разводки водоснабжения

Составляя схему водоснабжения дома, необходимо выбрать, каким способом будет осуществлена разводка труб. Всего существует три варианта:

• тройниковый способ;
• коллекторный способ;
• комбинированный способ.

Тройниковый способ разводки трубопровода в частном доме

Данный вариант прокладки труб подойдёт для тех домов, где не планируется размещение большого количества потребителей воды. А также отсутствует возможность скрыть трубы в стенах и полах.

Такой способ разводки предусматривает наличие магистральной трубы по всему дому (одна идёт на горячую воду, другая – на холодную). Когда в каком-то месте необходимо установить потребитель воды, в магистральном трубопроводе делается врезка и устанавливается тройник.

Особенности тройниковой разводки:

1. Данный способ предусматривает минимальное количество труб в доме. Даже если их не удастся спрятать, они не испортят внешний вид. Это может стать решающим в случае, когда дом построен много лет назад, а у владельца нет желания перестраивать его или делать капитальный ремонт.
2. Дёшево. Минимум труб – минимум затрат на материалы и на прокладку.
3. Невозможность полноценно использовать при большом количестве потребителей воды. Если построена достаточно длинная магистраль, то до последней точки потребителя (если до этого уже есть точки забора воды) может не хватить напора.

Тройниковый или последовательный способ разводки зачастую применяется в небольших домах и на дачах.

Параллельная разводка труб в доме

Когда в доме насчитывается несколько санузлов, в которых установлены душевые кабины, ванны, унитазы и биде, имеется кухня со стиральной и посудомоечной машиной, то возможности сделать последовательную разводку нет, на помощь приходит коллекторный способ обустройства водоснабжения.

Этот тип разводки также называют лучевым, он предполагает наличие в системе коллектора. Их нужно два: один для холодной воды, второй – для горячей. От коллектора на каждого потребителя отходит отдельная труба.

Характерные особенности параллельной разводки:

1. Для каждой раковины и ванны идет по две трубы (горячая и холодная вода), а также по одной на унитазы и бытовую технику. Если не получиться скрыть все эти изделия, то может значительно пострадать дизайн интерьера. Такой вариант разводки целесообразно делать либо на этапе строительства, либо во время капитального ремонта.
2. Большие финансовые затраты. Большое количество труб, необходимость прятать их, штробить стены – всё это требует денежных вложений.
3. Трудозатратный вариант. Монтаж такой системы водоснабжения намного дольше и сложнее, нежели тройниковый.
4. Хорошее давление. Включение одного потребителя никак не влияет на напор в другом. Поэтому можно одновременно пользоваться любыми сантехническими приборами и бытовой техникой.
5. Возможна замена смесителя, не перекрывая воду во всём доме.
6. Требуется пространство под коллекторы. В принципе для большого дома (а именно для таких и целесообразно делать лучевую разводку) не составит проблем выделить место под техническое помещение.
7. Неудобно сливать воду на период холодов. Для этого понадобиться насос, подключенный к коллекторам.

Параллельную разводку уместно делать в больших домах и коттеджах.

Монтажная схема данной разводки:

При центральном водоснабжении счётчики воды обязательны, если источник воды колодец/скважина – они не нужны.

Комбинированная разводка

Из названия можно понять, что данный тип разводки предусматривает одновременное использования предыдущих двух методов. В этом случае несколько потребителей подключаются по тройниковому способу, а потом подсоединяются к коллектору.

Таким образом, в доме получиться несколько линий последовательной разводки. Благодаря такому подходу можно значительно сэкономить, даже имея много потребителей воды. Особенно это касается тех домов, где существует необходимость прокладки труб с одного конца в другой.

Скрытый и открытый монтаж

Трубы можно проложить двумя способами: открытым и скрытым. Последний предполагает обустройство разводки в полах и стенах. Как вариант – трубы прячутся в короб из гипсокартона. Чаще всего такой монтаж применяется при коллекторной разводке, которая предполагает большое количество труб, а вот последовательную обычно оставляют открытой.

При использовании смешанной разводки частично трубы можно оставить открытыми, а другую часть труб – спрятать.

Виды гидроаккумуляторов

Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он позволяет добиться необходимого напора.

Перечень решаемых задач следующий:

1. Экономия эксплуатационного ресурса электронасоса благодаря периодическим отключениям.
2. Предотвращение гидроударов, из-за которых могут выйти из строя отдельные элементы системы.
3. Создание запасы воды на случай отключения электроэнергии или поломки оборудования.
4. Поддержание постоянного давления в трубах.

Во время выбора опираются на производительность и потребности семьи в воде. Обычно используются мембранные и баллонные гидронакопители. Отличаются эти два вида своим внутренним устройством. Мембранный бак имеет два отсека. В первом находится воздух, а во второй подаётся жидкость.

У баллонного накопителя установлена груша, а не мембрана. Достоинства такого вида:

1. Жидкость не касается стенок накопительного бака. Это значит, что нет риска возникновения коррозии.
2. Груша легко заменяется.

Также гидроаккумуляторы различают по их расположению. Бывают вертикальные и горизонтальные устройства

Важной характеристикой является вместительность накопителя. Необходимо понимать, что он не будет полностью заполняться

Примерно половину объёма будет занимать воздух.

Выбор и монтаж всего оборудования должен выполняться комплексно. Необходимо сделать точные расчёты потребления воды. Правильная обвязка будет определять качество работы системы.

Водоснабжение частного дома — бурение

Выбор места для скважины — почти лотерея. Разница глубины водоносного пласта в пределах одного участка может достигать нескольких метров, не говоря о вероятности попадания на крупный валун.

Некоторые ориентируются на народные приметы, кто-то верит результатам лозоходцев, но они недостоверны и могут указывать на верховодку, которая не годится для водоснабжения дома. Поэтому если и ориентироваться на них, то лучше в разгар лета, когда верховодка (в отсутствии дождей) практически пропадает. Это же время оптимально для бурения — меньше придется пользоваться желонкой.

После выбора места необходимо вырыть яму по периметру 1.5×1.5 м и глубиной ниже уровня промерзания грунта.

В этой яме затем будет обустроен кессон, а глубина послужит защитой от замерзания воды в горловине скважины и точке распределения между потребителями (дом, летняя кухня, система полива). На время бурения нужно сделать временную опалубку, чтобы стенки не осыпались во время работы.

Затем устанавливают треногу, в верхней точке вешают лебедку, на первую штангу крепят бур и начинают бурение. На штанге необходимо сделать отметки, чтобы каждые 40-60 см (зависит от характера грунта и типа головки) извлекать бур, чистить его и скважину от грунта.

После достижения водоносного участка (мокрого песка) в скважину вставляют обсадные трубы с фильтрующим нижним сегментом (перфорация плюс металлическая галунная сетка снаружи).

Вставляют бур меньшего диаметра и, чередуя его с желонкой, начинают очистку скважины и заглубляют трубу до тех пор, пока труба немного не углубится в следующий водоупорный слой.

Пластик — самый распространенный вариант материала труб для неглубоких скважин (с учетом отсутствия подвижек грунта).

Затем в скважину забивается слой гравия мелкой фракции. Заключительный этап — это раскачка скважины, удаление песка, ила и грязной воды после бурения. Используют для этого не основной, а специальный погружной центробежный насос. Длительность раскачки индивидуальна и может продолжаться несколько часов — до тех пор пока из трубы не пойдет чистая вода.

Периодически насос извлекают, чистят от песка и ила. Чтобы насос быстро не забивался, он не должен «лежать» на дне, а быть выше гравийной забивки на несколько сантиметров.

После раскачки воду сдают на анализ, чтобы определить возможность ее использования в качестве питьевой и разработать схему водоочистки. Затем устанавливают основной насос и оборудуют кессон.

Рекомендации по выбору насоса для скважины

Среди различных видов насосного оборудования, используемого для откачивания воды из скважины или колодца, наибольшей популярностью пользуются именно погружные устройства. Объясняется такая популярность целым рядом достоинств погружных насосов, к числу которых следует отнести:

1. отсутствие шума при работе;
2. возможность обеспечения бесперебойной подачи воды из обслуживаемой скважины;
3. легкость монтажа;
4. возможность обеспечить подачу воды из скважин значительной глубины;
5. компактные габариты;
6. отсутствие необходимости в дополнительном охлаждении приводного двигателя;
7. антикоррозионные свойства материалов, из которых изготавливается корпус.

Выбирая такое устройство, следует обращать внимание на такие параметры, как:

• суммарная потребность точек водозабора в воде, которую должен обеспечить подбираемый насос;
• характеристики скважины, из которой предстоит откачивать воду (диаметр и глубина);
• геологические данные участка, на котором выполнено бурение скважины (глубина, на которой располагаются подземные воды, тип почвы и др.);
• наличие на участке, на котором планируется установить насосное оборудование, источника электропитания.

К основным техническим характеристикам, по которым осуществляется выбор насосного оборудования, являются:

• производительность устройства, которая характеризует, какое количество жидкости оно способно перекачать за единицу времени;
• напор (данный параметр, измеряемый в метрах водяного столба, указывает на то, на какую высоту и на какое расстояние насос способен транспортировать жидкость по трубопроводной системе).

Такой подход при выборе насосного оборудования даст вам возможность в дальнейшем модернизировать свою насосную станцию, если в этом возникнет необходимость.

Установка насосов глубинного типа, как правило, не вызывает особых сложностей, выполнить ее можно, даже не имея опыта осуществления подобных процедур. При эксплуатации погружных насосов, как и насосного оборудования любого другого типа, следует не забывать об их регулярном техническом обслуживании, которое значительно продлит срок их безаварийного использования.

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

• диаметр обсадного ствола;
• высота и напор подачи воды в скважине;
• ожидаемый объем поступающей воды из скважины;
• планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания

Установка насоса выполняется таким образом:

1. На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
2. На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
3. К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
4. Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

Инструкция по самостоятельной прокладке труб на улице

Следующим этапом создания системы водоснабжения частного дома из скважины заключается в прокладке труб на улице.

Выполняя работы по обустройству скважины, нужно сделать также монтаж оголовка. Это несложное действие, однако, надо выполнять его с соблюдением установленных правил. Без оголовка скважина не прослужит длительный срок.

После окончания строительства, произведения расчетов суточного потребления воды, составления схемы водоснабжения частного дома, можно приступать к прокладке наружного водопровода.

Для сооружения напорной магистрали используется стальная или полиэтиленовая труба, которая должна залегать ниже уровня замерзания грунта. Можно внутрь 11-ти сантиметровой трубы положить обогреваемый кабель или полистирольную скорлупу. Эти элементы обеспечат возможность ремонта трубопровода в случае необходимости.

Процесс этот не сложный и заключается в следующем:

выкапываются траншеи ко всем постройкам, куда необходимо завести воду;

• если их несколько, то в кессоне устанавливается автоматика, контролирующая давления воды;
• на дно траншеи укладываются трубы и присыпаются песком, для лучшего уплотнения, поливают водой;
• в траншею укладывают кабель электропитания, для защиты кабель помещают в полипропиленовую трубу;
• траншеи полностью закапывают грунтом.

Потом трубы заводят в жилое здание и распределяют по точкам потребления воды.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Поиск утечки

Не герметичность устройства возникает из-за:

• износа уплотнительной прокладки унитазного бачка;
• повреждения резинового или керамического уплотнения смесителя, запорной арматуры;
• наличия трещин в мембране или неисправности в клапане золотникового типа ресивера;
• использования комплектующих с дефектами;
• нарушения технологии сборки.

Признаки утечки в системе:

• разбор воды отсутствует, а насос периодически включается;
• при обесточенном устройстве манометр станции показывает снижение давления вплоть до 0 бар.

Если в разводке появились вышеперечисленные признаки, необходимо:

1. Обесточить насосную станцию.
2. Перекрыть вентиля  23, 24.
3. Проследить за показаниями манометра  6, если они меняются, значит, утечка находится в фитинговых элементах насоса, всасывающей лини, нагнетающем трубопроводе до указанных вентилей, или в ресивере.
4. Если давление неизменно, открываем подающий вентиль (23 или 24) и следим за значениями манометра. При обнаружении утечки исследуем компоненты системы от запорной арматуры, до последнего элемента водопровода. Второй отвод проверяем по такой же системе. Все определенные узлы с утечками должны быть отрецензированы или заменены. В месте залегания труб (если они спрятаны в стяжке) утечку определить трудно, так как, обычно, на пол укладывается материалы, которые отталкивают или плохо впитывают воду: кафель, линолеум, ламинат и т. д. Поэтому в таких местах при монтаже системы водоснабжения частного дома лучше укладывать цельные трубы и избегать соединений.
