Выдвижная лестница на чердак: 6 преимуществ

Виды

Все виды чердачных лестниц можно условно разделить на переносные и стационарные. Переносные варианты являются обычными стремянками, которые приставляются к чердачному люку и используются по назначению. Постоянно спускаться и подниматься по ним не доставит особого удобства, особенно детям или пожилым людям, а также они являются небезопасными. Их достоинство заключается в том, что они просты в изготовлении, не занимают много пространства в комнате, если они не востребованы, то их можно просто убрать в любое свободное место.

Складная конструкция обычно изготовляется из алюминия, так как он прочный и легкий. Внизу расположены опорные балки для придания устойчивости, ширина может достигать 65 см. Шаг ступеней обычно составляет 10–20 см, секций может быть одна или несколько. Самой длинной является 4-х секционная модель, но такая высота обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Раскладная чердачная лестница по механизму своей разборки может быть:

• выдвижная;
• ножничная;
• рычажная;
• откидная.

Раздвижная чердачная лестница из алюминия хороша тем, что легко раскладывается до нужной длины и надежно фиксируется, а в сложенном состоянии занимает совсем немного места, ее можно прислонить к стене или положить на чердаке. Все подобные конструкции можно легко найти в строительных магазинах, так что даже не придется ничего делать самостоятельно.

Другой вариант – это смонтировать самодельную лестницу с откидной частью. Крепиться она может на потолочной двери или люке, затем легко откидываться и раскладываться. Секций может быть 2–3, в разложенном состоянии она получается жесткая и стационарная. Для монтажа ее каркаса и ступеней используют твердые породы древесины, а для крепления и механизма раскладывания – металлические детали. При грамотном проекте и аккуратной работе такая конструкция может быть автоматическая, очень удобная и совершенно безопасная.

Интересный вариант компактных конструкций, которые крепятся изнутри к чердачному люку – это ножничные лестницы. Они чаще всего изготовляются полностью из металла, а при открытии заслонки на чердак раскладываются на подобии гармошки или трамвайного токосъемника. Каркас является очень легким, легко крепится к деревянному люку с помощью болтов. Недостатком является то, что спустя некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому надо не забывать смазывать их периодически.

Разновидностью выдвижной является телескопическая чердачная лестница. Она состоит из множества алюминиевых трубок, которые складываются один в один. В сложенном виде она занимает мало места, легко крепится к чердачному люку. Для того чтобы разложить ее, предусмотрена специальная ручка. Но такие модели не пользуются особой популярностью.

Очень распространенный вариант – это монолитные лестницы, то есть не раскладывающиеся и не переносные. Такие подъемные конструкции хоть и занимают больше места, но являются крепкими, не нуждаются в подвижных деталях, могут прослужить не одно десятилетие. Их можно изготовить из качественной древесины, снабдить перилами, а подлестничное пространство использовать с максимальной пользой.

Однопролетная монолитная лестница – самая простая в изготовлении, но она может иметь слишком крутой подъем, что вызовет неудобство при регулярном использовании. Самой удобной может стать конструкция с двумя пролетами, расположенными перпендикулярно или параллельно друг к другу. Единственная проблема заключается в том, что она будет забирать максимальное пространство. Чтобы сэкономить место, многие мастера возводят в небольшом помещении винтовую лестницу.

Монолитные лестницы на чердак или мансарду с одним или двумя пролетами изготовляются из дерева, но есть и модели с каркасом из металла, имеющие деревянные ступеньки. Чаще всего их делают в укромном, самом невостребованном месте помещения. Удачным решением будет расположить их у стены или в углу комнаты.

Классификация раскладных чердачных лестниц

Существуют следующие виды раскладных чердачных лестниц:

• переносные (приставные, стремянки);
• откидные (рычажные, раскладные, ножничные);
• раздвижные (телескопические или складные).

Переносные лестницы весьма небезопасны и в основном используются как временный вариант, например, при строительстве дома.

Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.

А большой выбор конструкций позволит определить вариант, который устроит именно вас.

В зависимости от материала, раздвижные лестницы бывают 3-х видов:

• деревянные;
• металлические;
• комбинированные.

Комбинация дерева и металла даёт отличные результаты – возможность длительной эксплуатации при минимальном весе конструкции.

Сам лестничный марш изготавливается из дерева, что существенно снижает общий вес изделия, а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.

Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.

Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.

Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.

Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

Размеры чердачных складных лестниц

Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.

Ширина должна быть 60—70 см.

Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона, то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.

Минимальная нагрузка на конструкцию — 150 кг.

Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.

Для удобства использования, расстояние между ступенями должно составлять 19,3 см.

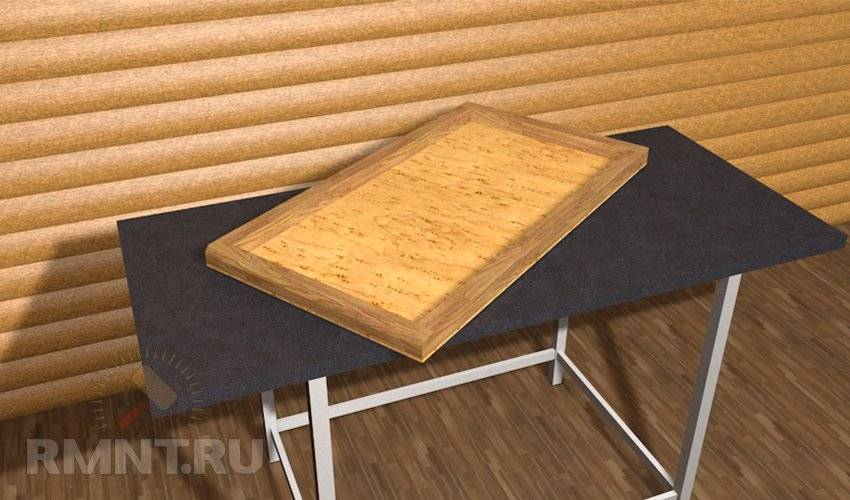

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

• бруски сечением 50х50м;
• лист фанеры 10 мм;
• клей ПВА;
• крепеж;
• дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Какие бывают способы открывания чердачных лестниц?

По способу открывания лестницы на чердак могут быть трёх типов: секционная, ножничная и раздвижная. Секционные и раздвижные чердачные лестницы могут быть как деревянные так и металлические. Но ножничные лестницы изготавливаются только из металла в силу своих конструктивных особенностей.

Складные лестницы на чердак

Секционные складные чердачные лестницы являются самым популярным видом лестниц. Они не прихотливы в уходе и снабжены надёжным механизмом. При их раскладывания требуется дополнительное место под вылет средней секции лестничного марша.

Ножничные лестницы на чердак

Самое главное отличие ножничных лестниц от остальных видов в том, что она при раскладывании экономит место. Если у Вас узкий коридор и нет возможности разложить секционную лестницу из-за стены, то лестницу ножничного типа разложить в этом случае наиболее удобно.

Раздвижные лестницы на чердак

Раздвижные лестницы, также как и ножничные, можно удобно разложить в узком помещении. Большим их плюсом является то, что их не нужно подпиливать для придания нужной высоты. Единственным недостатком такой лестницы является нескладываемый лестничный марш, который занимает пространство на чердаке.

Вне зависимости от способа открывания чердачная лестница должна легко складываться и убираться в потолок. Делается это так: вручную убираем лестничный марш, поднимаем крышку люка стержнем, который поставляется в комплекте, поднимаем крышку до конца и лёгким поворотом закрываем замок. Имея дело с качественной лестницей с этим справиться любой член семьи.

Комплектация мобильных чердачных ступеней

Устройство включает коробку для размещения в отведенном проеме. Его крепление обеспечивается саморезами. Геометрические размеры легко подогнать посредством инженерного уголка. Соблюдение строгой перпендикулярности влияет на дальнейшую функциональность устройства. Для защиты от теплопотерь, во внутренней части короба размещают резиновые или каучуковые уплотнители (EPDM).

Наличие специальных петель способствует навешиванию секций с пружинным механизмом. Их монтируют внутри. С наружной части к установочной коробке прикрепляется крышка люка. Ее соединение с лестничной установкой является обязательной, поскольку люк позволяет скрыть сложенные ступени. В закрытом положении крышка остается незаметной на потолке нижнего этажа. Утеплитель слоем 36 — 76 мм служит для повышения термоизоляции.

Для приведения системы в действие, достаточно потянуть за кольцо и пролет опустится к ногам. Правильная регулировка пружинного механизма обеспечит плавное открывание и сборку изделия. Установка замка с защёлкой и шеста необходима для повышения уровня удобства.

Комплектацией может быть предусмотрено наличие поручней с защёлками пластиковых наличников. Отдельно продаются дополнительные секции. Готовые установки нередко приходится подрезать с установкой антискользящих насадок. Лестницы ножничного типа позволяют удалить заданное число звеньев.

Разновидности лестниц на чердак

Чердачная лестница своими руками – это задача выполнимая. Но прежде чем приступить к ее решению, стоит определиться с видом этой конструкции. Чердачная лестница может быть выполнена в следующих вариантах:

1. Приставной вариант. Это самая простая конструкция лестницы на чердак. Но вот пользоваться ей не совсем удобно. Конструкция устанавливается практически вертикально, что затрудняет передвижение. Приставная лестница на чердак является, как правило, временной мерой. Эту конструкцию можно устанавливать как внутри помещения, так и вне стен частного дома. Наружная лестница на чердак встречается во многих строениях в сельской местности.
2. Маршевая конструкция. Это капитальная чердачная лестница. Ее используют в тех случаях, когда имеется мансардный этаж. Размеры такой конструкции довольно большие, поэтому для ее установки понадобится много свободного пространства.
3. Винтовая лестница на чердак. Эта конструкция тоже является капитальной. Она занимает меньше места, чем маршевый вариант. Сделать такую стационарную лестницу своими руками будет сложно, так как вам потребуется наличие большого опыта и знаний.
4. Раскладная чердачная лестница. Подобную конструкцию можно приобрести в уже готовом виде. Часто устройство крепится к люку, бедующему на чердак. Она представляет собой конструкцию, выполненную из несколько секций, которая между собой соединяются с помощью шарниров. Чердачная лестница с люком своими руками – это наиболее приемлемый вариант для домов с ограниченным свободным пространством.
5. Ножничный тип чердачной лестницы. Это относительно новый вариант конструкции. Сделать ее своими руками будет сложно, поэтому лучше приобрести уже готовое изделие.
6. Откидная лестница на чердак. Такой вариант удобен в том случае, если рядом с люком расположена стена. Когда необходимость в лестницы нет, ее просто отодвигают.
7. Выдвижная конструкция. В нерабочем состоянии лестница полностью задвигается на чердак.
8. Еще один вариант – это телескопическая конструкция. Такую лестницу на чердак можно приобрести уже в готовом виде, вместе с люком.

Какой вариант выбрать, стационарную или лестницу-трансформер – это решать самим владельцам. Если присутствует жилая комната на чердаке, а доступ наверх нужен постоянно, то лучше выбрать неподвижную конструкцию. Она более надежная и удобная в эксплуатации. Но стационарная лестница на чердак займет много места и потребует «лишнего» расхода средств и сил.

Если свободного пространства мало, то лучше обратить внимание на варианты складных или выдвижных лестниц. Или использовать приставную конструкцию

Такие варианты чердачных лестниц можно легко сделать своими руками.

Металлическая раздвижная лестница на чердак: преимущества и недостатки

Раздвижная лестница на чердак поможет освободить как можно больше свободного пространства, так как прячется за крышкой люка и абсолютно незаметна.

Лестница складывается в виде гармошки и пользоваться нею очень удобно – достаточно лишь потянуть за нижнюю ступеньку и она автоматически раскроется.

Раздвижные лестницы, ведущие наверх, очень удобны в использовании и помимо этого имеют много преимуществ:

1. Не занимает много места – в сложенном виде довольно компактно умещается на крышке люка, а в разложенном аккуратно располагается под выходом на чердак.
2. Выдвижные лестницы очень удобны и просты в эксплуатации.
3. Лестницы, ведущие на чердак, довольно легкие. Несмотря на сложность конструкции, они изготовлены из небольшого количества материалов
4. Стоимость выдвижной лестницы гораздо ниже, чем стационарной. К тому же, при монтаже можно учесть множество нюансов для более удобной эксплуатации изделия, например перила или нескользящие ступени.

Металлическая раздвижная лестница удобна в использовании и имеет ряд преимуществ

Раздвижные лестницы практически не имеют недостатков, но при покупке и монтаже стремянки на чердак следует обращать внимание на определенные нюансы. Минусы выдвижных чердачных лестниц:

Минусы выдвижных чердачных лестниц:

1. Нагрузка на лестницу 150 кг, при большем весе существует вероятность прогибания ступеней и деформации всей лестницы.
2. При необходимости эвакуации с чердака, спуск по выдвижной лестнице может стать затруднительным и небезопасным.
3. При частом использовании выдвижной лестницы, механизм начинает издавать скрип, поэтому нужно периодически смазывать его.

В любом случае, выдвижные металлические лестницы на чердак считаются более удобными и внешне привлекательными, чем стационарные.

Установка раскладных ступеней (на примере FAKRO)

Среди инструментов потребуется шуруповёрт, отвёртки (плоская и крестовая) и рожковый ключ на 10. Процесс состоит из нескольких этапов:

1. Монтируется обрамление для наружной рамы.
2. По внутренним углам (с чердачной стороны) на раме имеются уголки из металла для фиксаци. Они приспособлены для временного подвешивания изделия. В них монтируются гайки, а в гайки вкручиваются штыри с резьбой.
3. Размещается рама в люк и ставятся на штырях обратные упоры (трубы с зазорами).
4. С помощью винтовых тяг выставляется рама в уровень по всем направлениям.
5. С использованием жесткой подкладки (для исключения деформации) фиксируется рама к откосу на саморезы или дюбели с двух смежных сторон.
6. Проверяются диагонали на равенство. Саморезы не должны быть сильно зажаты.
7. Осуществляется раскрепление. Пазухи заполняют строительной пеной (не образующей расширение). Временные подвесы и штыри удаляются.

При выборе лестниц на мансарду (фото) или чердак, покупатель вынужден признать, что конструктивно все изделия аналогичны. Однако, некоторые фирмы преуспевают в совершенствовании узлов и креплений. Это способствует простому монтажу и эксплуатации.

В представленном выше материале рассмотрены и дорогие и дешевые сооружения. Если это помогло решить интересующие вопросы, можно поделиться ссылкой с друзьями.

Виды конструкций стремянок

В самом общем виде стремянка представляет собой лестницу А-образной формы. В зависимости от конструктивных и функциональных особенностей можно выделить разные виды стремянок:

Бытовая модель.Удобная, легкая, компактная конструкция. Обычно обладает небольшой высотой. Способна выдержать не более 100 кг. Большинство бытовых моделей представлены конструкцией трансформера и являются оптимальными для выполнения мелких работ по дому. Такие лестницы не так прочны и надежны, как профессиональные аналоги, но зато отличаются вполне приемлемой ценой и при соблюдении условий эксплуатации и хранения способны прослужить хозяевам достаточно долгий срок.

Стремянка профессиональная.В сравнении с бытовыми моделями они являются более усиленными и надежными. Чаще всего это стремянка высокая. Предназначением для использования в области профессиональных строительно-монтажных работ объясняется необходимость проведения их испытаний на соответствие особым нормам безопасности, способность выдерживать большие нагрузки, жесткость и прочность конструкции.

Профессиональные образцы, как правило, отличаются большим сечением ступеней и стоек, большей толщиной стенок профиля, наличием стикеров соответствия и более высокой стоимостью.

• Стремянка двухсторонняя.Имеет ступени по обеим сторонам. В сравнении с односторонней такая конструкция более удобна, так как позволяет подниматься с нужной стороны, не разворачивая лестницу. Однако она обладает несколько большим весом. И стоит дороже.
• Стремянка авиационная.Конструкция особого типа. С ее помощью обеспечивается техническое обслуживание авиационной техники. Позволяет производить ремонтные работы на большой высоте.

В зависимости от размера выделяются:

• Малярная – имеет высоту не более 60 см, 2-3 ступени и удобную широкую площадку. Такая стремянка-подставка универсальна в быту.
• Средняя – 60-150 см.
• Высокая – 150-180 см.
• Складная – 180-280 см.

По базовой конструкции выделяют стремянки:

Не имеющие стремени – это модели с 1-4 ступенями.

Стандартные конструкции – оснащены дугами безопасности (0,7-1,8 м).

Телескопические – имеют выдвигающиеся ножки и регулируются по высоте.

Стремянки-трансформеры – имеют сложные шарнирные соединения, позволяющие изменять форму и размеры лестницы.

Существуют также различные модели, имеющие дополнительные функции:

Интерьерные стремянки – применяются для украшения дома или приусадебного участка. Вносят особый колорит и стиль в общий дизайн.

Тележка-стремянка – снабжена колесиками, благодаря чему удобно перемещается, а также при наличии трансформируемого корпуса позволяет перевозить небольшие грузы.

Стремянка-верстак – имеет широкую верхнюю площадку для выполнения плотницких или других работ.

Стремянка для гардеробной – удобна в использовании в больших гардеробных и крупных системах хранения.

Диэлектрическая стремянка – применяется при проведении работ с электрической проводкой.

Какие нужны крепежные элементы и материалы?

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией

Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости

Чердачная лестница с люком: собираем своими руками

Безусловно, можно купить чердачную лестницу с люком в строительном магазине или заказать ее на специализированном сайте. Однако простота конструкции вполне позволяет изготовить и собрать складную чердачную лестницу своими руками.

Лучшим выбором в такой ситуации станет дерево. Этот материал проще всего поддается обработке в домашних условиях, отличается большой эстетичностью и хорошими эксплуатационными характеристиками, а при правильной обработке может прослужить много лет. Наиболее распространенный вариант — сосна. Она отвечает всем перечисленным требованиям и не отличается высокой стоимостью, поэтому станет прекрасным выбором для всех, кто захочет изготовить чердачную лестницу своими руками.

Порядок работы

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

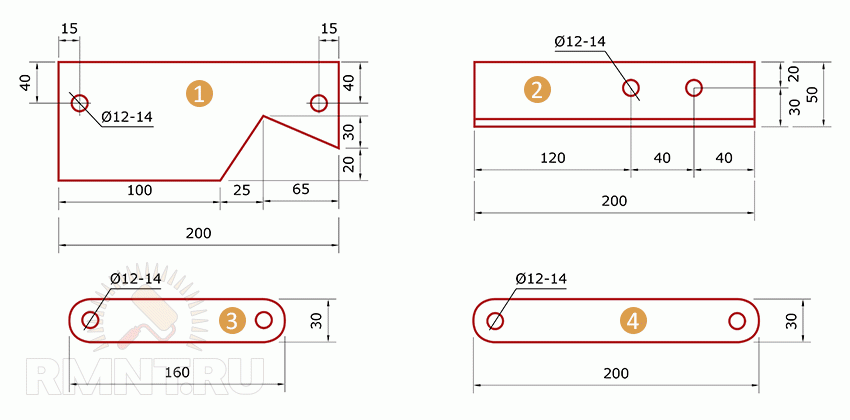

1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

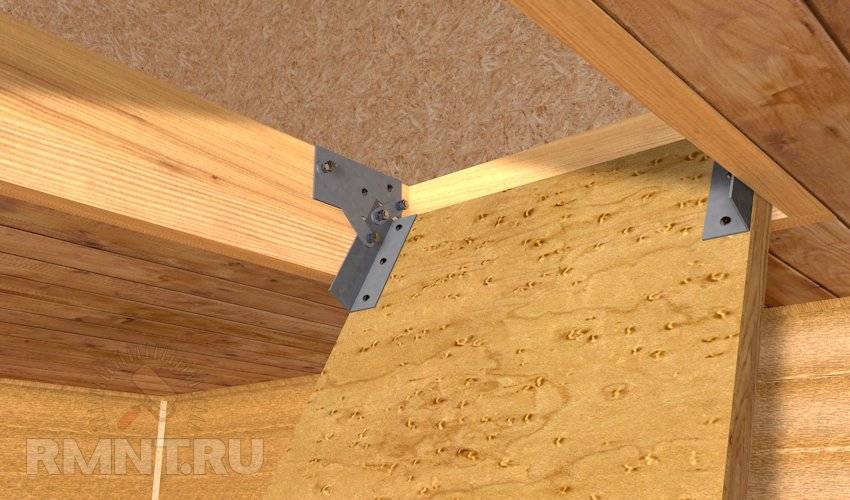

Итак, оба узла готовы. Далее нужно закрепить механизмы на крышке, а крышку вставить в готовый проём. Если высоты балки недостаточно, нарастите её.

Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

Изготовление секций

Расчёт длины каждой секции:

• 1-я — длина проёма минус 10%
• 2-я — длина первой минус 10%
• 3-я — длина марша минус сумма первых двух

Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

• 1-я — 1080 мм
• 2-я — 972 мм
• 3-я — 448 мм

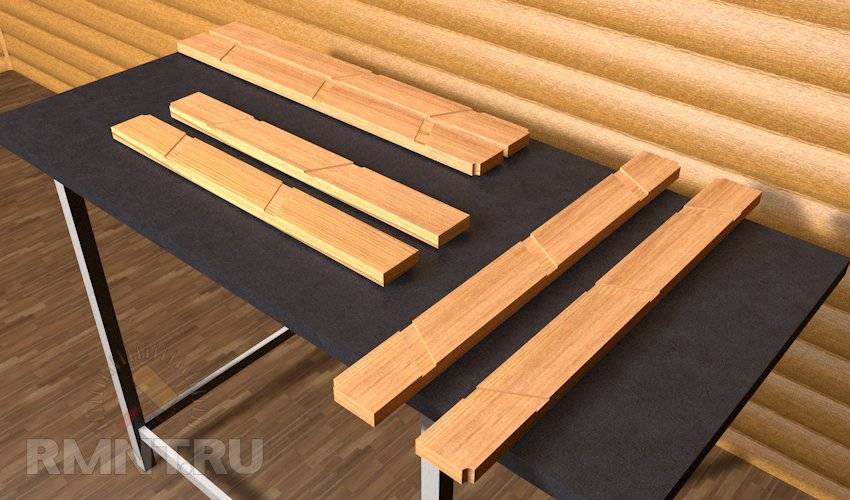

Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке. На стыках секций сверлим отверстия Ø 25 — зеркально через одно. На стыках секций сверлим отверстия Ø 25 — зеркально через одно

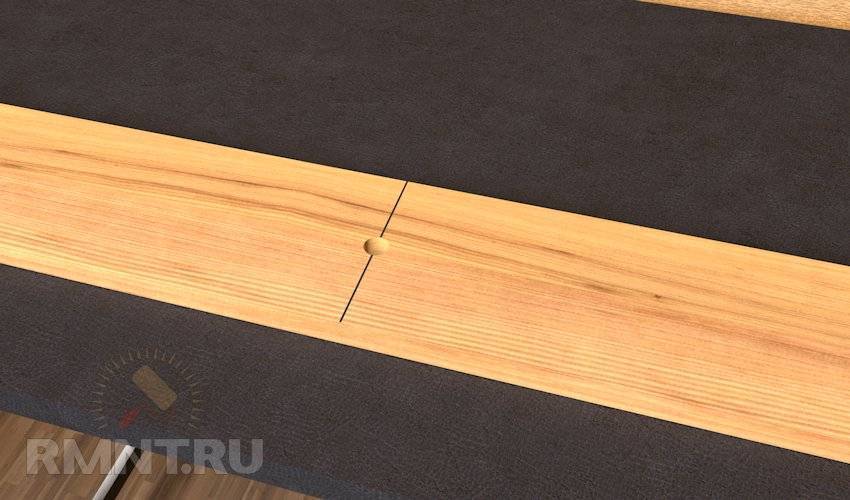

На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

Далее доску следует порезать на отдельные тетивы по разметке секций. Отверстия обработать напильником или фрезером. Вырезать ступени.

Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

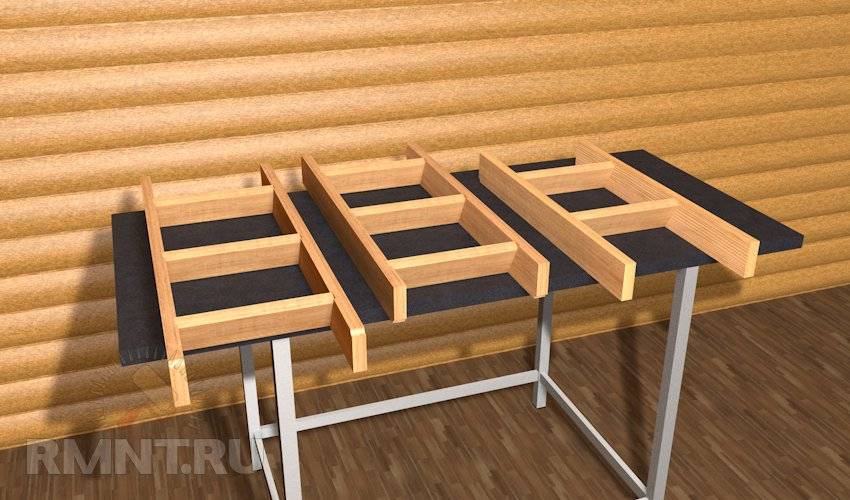

Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

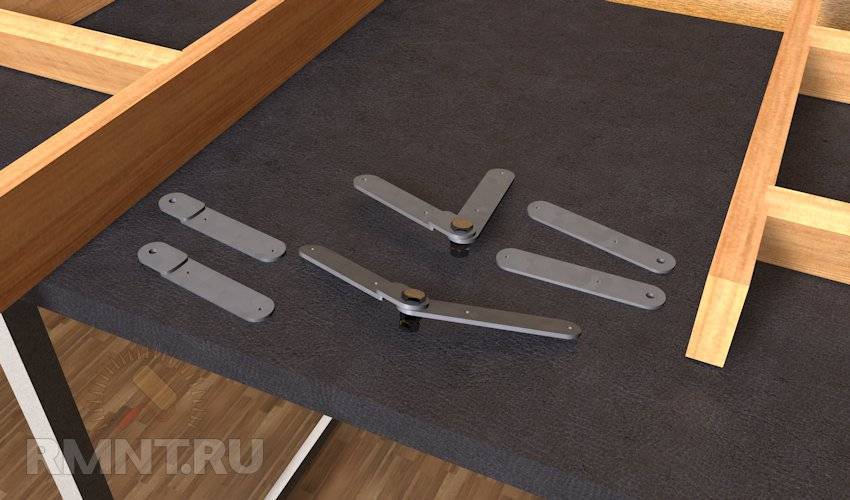

Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

Отдельные пластины собрать в шарниры при помощи болтов.

Сборка секций и монтаж лестницы

Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

Затем присоедините нижнее короткое колено и испытайте систему.

Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

1. Дополнительные шарниры для устранения люфта.
2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
3. Замок-фиксатор.
4. Поручни.
5. Использовать декоративную отделку и дополнительное утепление.

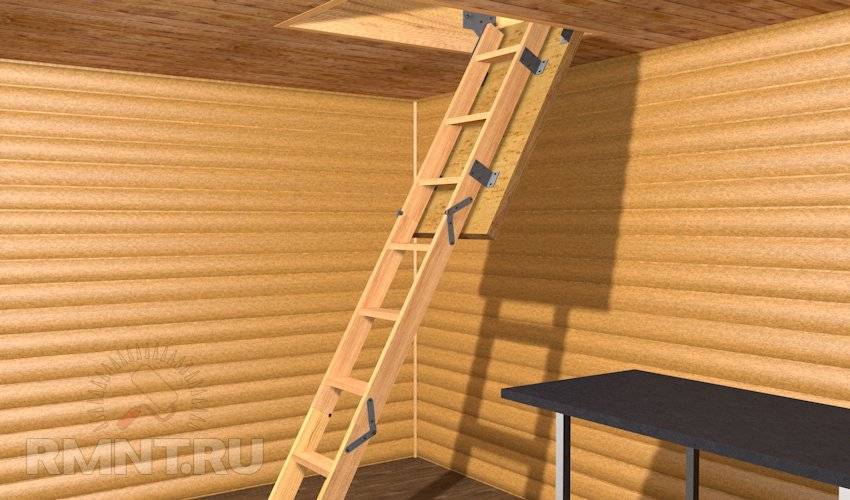

Готовый вид лестницы:

Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80–150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

Виталий Долбинов, рмнт.ру

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

1. На металлической полосе отмечаются места для крепления по шаблону.
2. Высверливаются отверстия под болт диаметром 10.
3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
7. Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Как сделать лестницу на чердак из дерева

При наличии достаточного места и частых визитов наверх лучше смонтировать стационарную модель. Для этого потребуются:

• массивная доска для косоуров или тетив – толщина не менее 30 мм, ширина 40…60 мм, длина должна соответствовать всей длине лестницы (обычно не менее 3 м), сращивать нежелательно;
• доски для ступенек – толщина 28…40 мм, ширина не менее 120 мм, лучше 240…300 мм, длина соответствует ширине лестницы. Можно приобрести готовые ступени;
• для крутой лестницы подступенки не используют, если подъем относительно пологий – их можно смонтировать. Доски должны соответствовать по длине ступеням, ширина равна высоте ступени минус ее толщина, толщина подступенков не принципиальна, поскольку нагрузки элемент не несет;
• если планируется установить перила, для них потребуется брус не менее 30х40 мм для опор, высота 90…110 см в зависимости от роста пользователя. Для самих перил нужен брус или планка 20х40…30х60 мм, длина соответствует длине пролета или меньше;
• элементы для крепления.

Бюджетный вариант древесины – сосна. Если есть возможность и желание, лучше использовать более твердые и долговечные породы – лиственницу (она не боится сырости), дуб, ясень, граб. Декоративные детали (например, перила) можно сделать из ценной древесины ореха или других фруктовых пород.

В качестве инструментальной базы нужны:

• электролобзик/циркулярная пила/ручная пила для разделки пиломатериалов;
• шлифмашинка или наждачная бумага для обработки досок и брусьев;
• шуруповерт/отвертка для закручивания саморезов или молоток для забивания гвоздей;
• в случае крепления на клиньях и клее – киянка с резиновой головкой и кисть для нанесения клея.

Понадобятся также измерительные инструменты – рулетка, уровень. Очень полезен для работы качественный верстак.

Важно: при выпиливании деталей их торцы, а лучше и другие поверхности сразу шлифовать хотя бы начерно. В противном случае торчащие волокна древесины помешают нормальному монтажу и могут стать причиной заноз и ссадин

Последовательность работ по созданию лестницы на чердак из дерева:

Последовательность работ по созданию лестницы на чердак из дерева:

с помощью пилы/лобзика вырезают косоур/косоуры. В зависимости от конструкции их может быть один или два, три применяют только для очень широких, сильно нагруженных лестниц; вырезают ступени и, при необходимости, подступенки под размер; засверливают/фрезеруют отверстия для крепежа

Под саморезы отверстия сверлятся, причем сверло берут диаметром на 20…50% меньше, чем диаметр резьбы самореза Особенно важно сверление для колких пород дерева – сосны, сухого дуба, лиственницы; монтируют конструкцию, обращая особое внимание на крепление косоура к полу нижнего и верхнего этажа

Даже при монтаже на саморезы желательно подклеивать ступени к косоуру. Это уменьшит риск сдвига деталей во время сборки, сделает конструкцию более прочной и долговечной. Для лучшего контакта ступеней с косоуром можно выбрать пазы в нижней части ступеньки и упоре косоура. В этом случае необходимо сохранить минимальное расстояние от прорези до оборотной стороны косоура не менее 9…10 см.

Чтобы лучше разобраться, как сделать чердачную лестницу, рекомендуем посмотреть видео.

Если по какой-то причине косоур не устраивает владельца, можно сделать не менее простую лестницу на тетивах. Чертеж (точнее, эскиз) такой модели приведен ниже. Размеры даны ориентировочно и частично связаны с качеством древесины.

Основное отличие тетивы и косоура в данном случае – способ крепления ступеней. В тетиве либо делаются пазы (толщина доски обязательно увеличивается как минимум на глубину паза), либо крепятся опорные бруски.

В обоих вариантах конструкции ступени можно выполнить в виде прямоугольников или ассиметричных фигур – по технологии «гусиный шаг» («самба»).

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.
