Как выбрать вытяжной вентилятор в ванную комнату

Преимущества и недостатки

Канальный вентилятор обеспечивает следующие преимущества принудительной вентиляции:

• эффективно устраняет повышенную влажность, высушивает воздух, препятствует оседанию конденсата на стенах, предотвращает образование плесени;
• устраняет неприятные, специфические запахи;
• обеспечивает приток кислорода в помещение.

К недостаткам относят:

• высокий уровень шума при работе;
• необходимость демонтажа при обслуживании, что представляет трудности при установке вентилятора в тело шахты.

Следует отметить, что новые модели бытовых канальных вентиляторов практически лишены недостатков. Они легко монтируются на защелках, имеют низкий уровень шума при работе, изготавливаются из высокопрочного пластика, что позволяет их безопасно и длительно использовать в помещениях с влажным воздухом.

Рекомендуем ознакомиться: Как установить вентиляционную решетку своими руками

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

• Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
• При кубатуре 12 м3 можно уже использовать 3 конфорки.
• И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
• Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
• На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
• Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Разновидности канальных вентиляторов

Существует несколько типов канального вентилятора, приспособленных для установки в воздуховоды определенной конфигурации.

Осевые

Такой тип создает подачу потоков воздуха непосредственно по воздуховодам посредством вращения устройства с лопастями вокруг своей оси, при этом направление движения масс совпадает с вращением вала. Эффективность таких устройств достигает значения в 75%.

Радиальные

Такие изделия канального типа эффективно вытягивают отработанный воздух их разных помещений при помощи центробежных сил. Для установки в комнате для водных процедур идеально подходит изделие, у которого рабочие лопатки будут загнуты против вращения — эффективность у них возрастает до 80%, при работе нет сильного шума.

Комбинированные

Симбиоз радиального и осевого канального вентилятора считается специалистами по эксплуатации аналогичного оборудования одним из современных достижений в усовершенствовании этого вида изделий. Принцип функционирования у них основан на воздействии центробежных сил на поток воздуха и вращении вала двигателя, а эффективность использования достигает 80%.

Особенности вентиляторов с обратным клапаном

Некоторые вентиляционные системы имеют такой элемент, как обратный клапан. Эту деталь можно также установить в вентиляционном канале дополнительно. В связи с этим при выборе и покупке часто встаёт вопрос: в чём отличие систем с обратным клапаном.

Обратный клапан в вентиляторах имеет важное значение. Эта деталь предотвращает попадание воздуха из вентиляции в комнату. Такое происходит при появлении обратной тяги, например, при сильном ветре

Такое происходит при появлении обратной тяги, например, при сильном ветре.

Но это не значит, что обратный клапан — это обязательная часть конструкции. Потому что вентиляторы с таким клапаном затрудняют обычную вентиляцию помещений. Чтобы компенсировать это, вентилятор с обратным клапаном придётся держать все время в рабочем состоянии.

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Как рассчитать нужную мощность вытяжки?

Поддерживать микроклимат в ванной комнате на необходимом уровне вытяжной вентилятор сможет в том случае, если его мощность будет рассчитана на предъявляемые к оборудованию нагрузки. Для определения мощности прибора надо высчитать объем помещения ванной комнаты, умножив площадь пола на высоту стен. Затем получившееся число умножаем на 6 (по минимуму) или на 8 (по максимуму), и находим требуемое значение.

Заметим, что 6-8 м3/час является приемлемым коэффициентом кратности обмена воздуха для помещений с высоким уровнем влажности, установленным сантехническими нормами.

Произведем расчет минимального значения мощности вентилятора, который необходимо установить в санузел с габаритами: 2,5х2х3м (длина, ширина, высота). Итак, умножаем 2,5 на 2, получаем 5, а затем на 3, находим 15 м3. Это объем рассматриваемого в примере санузла. Далее 15 умножаем на 8, и констатируем тот факт, что мощность приобретаемого вентилятора должна быть не менее 120 м3/час. Вентилятор большей мощности купить можно, а вот меньшей – ни в коем случае.

3 Самостоятельная установка

Установить вытяжку в туалете самостоятельно не слишком тяжело, особенно если вариант накладной и нужно просто вмонтировать устройство в отверстие. Но в любом случае работа будет состоять из нескольких ключевых этапов.

Установка состоит из следующих шагов:

1. 1. Подготовка места, где будет установлена вытяжка. Если есть необходимость, то канал для монтажа расширяется, хотя рекомендуется покупать устройство именно под уже сделанную вытяжку. В противном случае придётся портить отделку. Если канал вышел небольшим, то нужно подобрать соответствующую гофру или трубу подходящего диаметра. Все щели и зазоры, которые образовались после работы, заделывают монтажной пеной, а сверху — гипсом и финишной отделкой.
2. 2. Непосредственная установка. После того как прибор приобретён и место подготовлено, можно переходить к установке оборудования. На внутренние и внешние поверхности, с которыми вентилятор будет соприкасаться, накладывается гелевый клей. Дальше вентилятор прижимается на несколько минут, после чего фасадная крышка привинчивается с помощью саморезов.
3. 3. Подключение к электросети. Кабель необходимо провести точно к тому месту, где будет располагаться устройство. Желательно устанавливать его во время проведения ремонта, так как тогда провода можно будет спрятать за отделкой. В противном случае все кабели нужно скрывать в специальных коробах.

Комплектующие

Для правильного монтажа крышного и осевого вентилятора производители выпускают специализированные конструкции, называемые монтажными стаканами. В его конструкцию входит прочный каркас, включающий в себя вентиляционную систему с квадратными сечениями клапанов.

Для безопасной эксплуатации, а также сбора и дальнейшего удаления конденсата многие производители добавляют в комплект к вентилятору специальный поддон. Он необходим для устранения конденсационных остатков. Их образование происходит в области стакана и охлаждающих элементов в системе вентиляции. Крепеж осуществляется в нижней части стакана при помощи саморезов.

Помимо прочего, вы можете столкнуться с такой комплектующей, как виброизолятор. Он применяется для того, чтобы уменьшить динамические колебания, которые передаются от моделей радиальных вентиляторов.

Проверка системы вентиляции в ванной комнате

Для диагностики эффективности проветривания помещения к решёткам вытяжки следует приложить лист тонкой бумаги. При хорошей работе системы листок должен «прилипнуть» к отверстию. Если же он остаётся неподвижным, значит, поток воздуха отсутствует.

1. Если при распахнутых входных дверях тяга восстанавливается, то проблему вытяжки можно решить достаточно просто. Для этого следует увеличить щель между полом и дверью или просверлить в её нижней части несколько отверстий.
2. Если дверь открыта, а тяга не улучшилась, значит, забит канал вентиляции. Самостоятельно устранить такую проблему можно только в том случае, если засор расположен недалеко от решётки.
3. Но даже нормально работающая система вентиляции не всегда справляется со своими функциями. Принцип её работы основан на разнице температур на улице и в ванной комнате, поэтому в тёплое время года естественная вентиляция практически не работает. Прекрасным выбором будет вентилятор для ванны.

«Ванвент ВКВ-315Е»

Ванвент ВКВ-315Е

6. «Ванвент ВКВ-315Е» Это большой и тяжелый вентилятор, который может стать частью системы вытяжки и кондиционирования в больших, просторных помещениях. Его установочный диаметр (параметр подбирают под диаметр шахты воздуховода) составляет 30 см, а вес 7,5 кг. Работает громко, но при такой мощности иное невозможно.

Аппарат обеспечивает принудительный воздухообмен в количестве 2100 кубических метров в час. Эффективно устраняет легкое задымление, удаляет запахи, влагу, пыль. Выглядит солидно, внушительно, основательно.

Преимущества

• «Зверь-машина»
• Сильная продуктивность
• Устойчив к перепадам температур, давления, влажности

Недостатки:

• Сильное энергопотребление
• Большие габариты
• Громкая работа
• Сложно установить без вызова мастера

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

1. Приемлемые финансовые затраты на установку и эксплуатацию.
2. Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
3. Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
4. Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
5. Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Как установить приточный клапан – инструкция

Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:

1. Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
2. На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
3. Высота пассивной заслонки над полом составляет 180 – 200 см.
4. При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
5. Разместите передаточный блок в удобном месте без ограничений.

Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.

Как правильно установить клапан питания в стене:

Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи

Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины

Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.

Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.

Как выбрать вытяжной вентилятор

Схемы подключения

Есть 4 схемы, как подключить устройство вытяжки в санитарном узле

До начала установочных работ своими руками, обязательно стоит соблюсти необходимые меры предосторожности. Требуется подключить соответствующий рубильник электрического щитка – напряжение в электропроводке, в которой будут выполнены работы, должно отсутствовать

Все схемы разработаны для двух- или трехпроводной сети. В 1-ом случае со схемы нужно убрать заземляющий провод и произвести установку без него. Первый вид подключения вытяжки в санитарном узле, когда единовременно подключают прибор освещения. Напрямую подключают «землю» к «нулю», а фазу из такой скрутки подключают после выключателя. С нее и будет идти провод на прибор освещения. Есть и один минус: после отключения освещения нужно отключить и вентилятор.

Схема с выключателем на 2 клавиши

После она будет коммутироваться с 2 контактами, которые будут идти к вентилятору и светильнику. Заземление и «ноль» с открытого короба выключателя также проводят к вытяжке и освещению. Для этого соединения стоит протянут дополнительный кабель от выключателя к вытяжке. Но желательно сразу же взять провод с 3 жилами, провести от выключателя к распредкоробке, а от нее дополнительным кабелем подключить прибор.

Какой вытяжной вентилятор выбрать для ванной

Вентиляторы отличаются производительностью, мощностью, диаметром, способом монтажа, уровнем шума, наличием дополнительных опций.

Кстати, рекомендуем полезную статью: Как выбрать вентилятор для вытяжки в ванной. А если вы сами решили сделать вентиляцию в ванной и туалете, то вот еще один полезный материал по этой теме.

Расчет необходимой мощности

Во-первых, нужно определить точный объем помещения, то есть перемножить площадь комнаты на высоту потолка. Эта цифра понадобится для дальнейших расчетов. Согласно СНиП, обновление воздуха в ванной и туалете должно происходить 6-8 раз в час (чем больше людей проживает в квартире, тем чаще должен быть обмен). Затем объем комнаты перемножается на частоту обмена.

Например, если в квартире живет 3 человека, ванная — 6 м2, а высота потолка — 2,6 м, мощность вентилятора должна быть: 6 м2 Х 2,6 м Х 6раз/час = 93,6 м3/ч., а значит воздухообмена 100 м3/ч будет вполне достаточно. Именно такие параметры имеет большинство вытяжных вентиляторов для ванной и туалетов. Особо мощные модели, например — Electrolux EAF-150, могут быстро обновить воздух в совмещенном санузле площадью около 20 м2.

У вас в ванной установлен вентилятор?

ДаНет

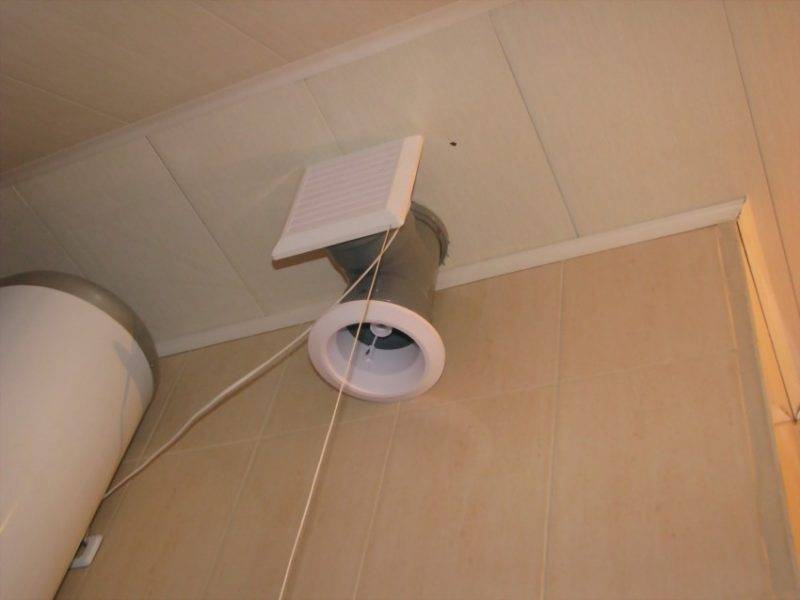

Способы монтажа вытяжки для ванной комнаты

Весь процесс установки вытяжных вентиляторов настолько прост, что не подлежит обсуждению, но при этом существует два способа, которые популярны среди владельцев квартир. При этом один вариант рекомендуется производителями вытяжных вентиляторов, а другой способ можно отнести к народному, хотя он при этом не менее надёжный.

1. Если демонтировать с вентилятора верхнюю крышку и пыльник, то там можно обнаружить четыре отверстия, размещённые по углам корпуса, которые и предназначены для крепления вытяжного устройства. К неудобству такого крепления можно отнести необходимость высверливать в стене из кирпича, а иногда и бетона отверстия под саморезы, а это возможно только при наличии хорошего перфоратора.
2. Более простым, но при этом не менее надёжным считается народный метод крепления вытяжки в ванной комнате. Суть способа заключается в том, что вытяжка крепится не саморезами, а клеевым составом или силиконом. Придумать более простой и быстрый способ монтажа вентилятора просто невозможно. В углах корпуса, где предусмотрены крепёжные отверстия, ставятся крупные капли силиконового клея, после чего прибор вставляется в вентиляционный канал и прижимается, пока силикон не схватится. При этом чтобы снять вентилятор в случае ремонта или замены нужно просто срезать клей при помощи ножа.

Естественно, после крепления вытяжки в ванной её нужно подключить к электрической сети, что не должно вызывать особых затруднений. В воздуховод просовываются провода из распределительной коробки. На фазе провод разрезается и в разрыв монтируется выключатель. Если речь идёт об автоматическом устройстве, то здесь все ещё проще, так как отпадает надобность в выключателе.

«ERA PROFIT 6»

ERA PROFIT 6

1. «ERA PROFIT 6» За час прибор прогоняет 300 кубических метров воздуха, что достаточно для качественной вентиляции обычной ванной комнаты в квартире. Шумит умеренно громко – 38 Дб (если вообще не хотите слышать, как работает устройство, ищите модель с показателем до 30 Дб). Пластиковый корпус не боится влаги и перепадов температуры, поэтому микроклимат санузла не повлияет на срок службы вентилятора.

Преимущества

• Невысокая стоимость
• Легкий по весу
• Не трудно устанавливать
• Экономный расход электричества из-за малой мощности

Недостатки:

• Отсутствуют дополнительные функции, таймер, различные регулировки
• Шумный
