Простая желонка своими руками: чертежи и фотографии

Желонка буровая и особенности ее использования на разных грунтах

Проведение буровых работ желонкой по популярности стоит на последнем месте — процесс трудоемкий, длительный и малоэффективный, неприемлемый для больших расстояний. Если абиссинскую скважину глубиной до 30 м частники бурят в течение светового дня, то специальной заводской буровой желонкой без применения спецтехники проходят около 1 м в час.

В бытовых условиях самодельной желонкой ударного принципа действия (ее бросают с высоты в шахту) можно пробурить мелкую скважину глубиной около 10 м, если сделать более сложную конструкцию с вращением трубы и подачей воды в канал, достигают глубин до 20 м.

Заводская желонка для ручного бурения скважин на воду по конструкции не сильно отличается от бытовой лепестковой, основная разница заключается в методе освобождения от поднятого грунта и наличии системы труб, с помощью которых производится вращение и опускание на большую глубину. При проведении буровых работ желонкой с увеличением глубины к ней последовательно подсоединяют трубы на резьбу или через втулки со сквозными диаметральными отверстиями. Через аналогичные отверстия производится вращение трубопровода, приваренного к желонке, толстым прутом вокруг его оси. Для освобождения от грунта, клапанная часть отделяется от основной и грязь выливается через нижний торец без переворачивания корпуса.

Разновидности буровых желонок

Бурение с помощью желонки в различных грунтах имеет следующие особенности:

• При наличии плывунов удобнее всего проходить их с помощью желонки. Для этого предварительно проделывает винтовым буром неглубокий канал и помещают в него обсадную трубу. Погружают в нее желонку и начинает проводить бурение, постоянно извлекая на поверхность грязевую массу от плывуна и одновременно углубляя обсадную трубу, оказывая на нее физическое давление. Таким образом, происходит бурение с одновременной установкой обсадной колонны, предотвращающей размывание скважинного канала поверхностными грунтовыми водами.
• Принцип работы желонки связан с извлечением на поверхность грязевой массы, поэтому при проведении буровых работ с одновременным монтажом обсадной колонны в случае сухого песчаного грунта, канал постоянно наполняют водой и затем извлекают наружу осадочную смесь.
• Мягкую глинистую породу не всегда рационально растворять водой. Иногда проще снять мешающий клапан и вкручивать в глину только полую трубу, при этом пластичная и липкая масса будет оставаться в трубе при подъеме на поверхность без присутствия клапана.
• Если при бурении на пути встречается слой гравия или щебня, обсадную колонну не забивают, а приподнимают немного вверх во избежание уплотнения каменной массы. Желонку вращают с оказанием меньшего давления на грунт, замедляя скорость проходки и немного увеличивая количество поданной в канал воды.
• Трубу поднимают после проходки 0,5 — 0,7 м, с углублением из-за возросшей массы конструкции интервал расстояний сокращают с учетом прилагаемых физических усилий.

Бурение скважины с помощью желонки

Механическая желонка — основной вариант ручной прочистки скважин при отсутствии погружного дренажного или вибрационного электронасоса, которые наиболее часто используют для прокачки заиленных скважинных источников. Желонку для скважины несложно изготовить по чертежам самому при наличии труб подходящего диаметра и металлических пластин, при этом можно обойтись без сварочного аппарата. Конструктивное исполнение желонки не рассчитано на проведение индивидуальных буровых работ кроме специальных случаев борьбы с плывунами, для этого намного проще воспользоваться обычным буром в сочетании с технологией гидробурения.

Желонка без сварки своими руками

Чтобы желонка служила многие годы, лучше использовать сварочный аппарат при стыковке деталей из металла. При отсутствии сварки тоже можно изготовить достаточно крепкую конструкцию. Понадобится труба примерно шестьдесят сантиметров длиной, семьдесят миллиметров внутреннего сечения. Отрез трубопроката должен хорошо весить. С одного конца обреза изготавливают ручку, применяя толстую проволоку. Чтобы вдеть проволоку, в трубопрокате проделывают пару отверстий. Через них протягивают проволоку, затем фиксируют. Снизу обреза крепят клапан, выполненный в форме лепестков, для его изготовления применяют пластиковую бутылку либо двухлитровую емкость.

Как изготовить желонку

Из бутылки вырезают подходящий овальный клапан. Самое узкое сечение клапана должно равняться внутреннему сечению желонки. Чтобы вычислить самый большой диаметр эллипса, надо прибавить двадцать миллиметров к сечению обреза. При помощи болта с толщиной в шесть-восемь миллиметров производят фиксацию клапана. Болт должен иметь длину большую, чем сечение с внешней стороны трубы, то есть болт вставляют поперек трубопроката, фиксируют. По-другому длина болта равна сумме гаечной толщины и внешнего сечения желонки. При этом болт не должен касаться стенок скважины. Болт с клапаном соединяют при помощи толстой проволоки. В центре клапана формируют пару колец из проволоки так, чтобы болт легко входил в них.

Для сборки желонки своими руками клапан сгибают, затем просовывают внутрь устройства. Болт просовывают в подготовленное в стенке отверстие, далее через кольца из проволоки и другую стенку. С помощью гайки затягивают болт. Он должен легко вытаскиваться и вставляться в кольца для того, чтобы быстро очищать желонку от грязи.

Нюансы окончательной сборки желонки

После того, как подобрана труба необходимого размера, к ней приварен клапан, остается выполнение некоторых операций, без которых желонка не будет готова. Следует сделать заточку снизу трубы для очистки загрязнений со стен скважины во время работы. Для этого выполняют одностороннюю заточку внутри трубы. Рекомендуют произвести термозакаливание заточенного края для сохранения острых свойств в течение длительного периода. Чтобы разрыхлять загрязнения либо почвы с помощью желонки, к краям трубы можно приварить металлические куски либо острые прутья. Сверху желонки с помощью сварки фиксируется петля под металлический трос. Петлю изготавливают при помощи проволоки из металла.

Важно! Петлю следует приварить так, чтобы желонка висела на тросе строго вертикально. Нельзя допускать перекосы желонки, когда она двигается внутри скважины

Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура

Нельзя допускать перекосы желонки, когда она двигается внутри скважины. Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура.

Блок для спуска устройства в скважину

Для оборудования спуска и подъема желонки над шахтой ставят специальный блок. Металлический трос вводят на блок. В итоге желонка опускается внутрь шахты по вертикали, процесс поднимания становится легче, не нужно для этого тянуть устройство своими руками.

Внимание! Перед спуском желонки в скважину, стоит осмотреть ее стенки на наличие неровностей, чтобы исключить повреждения устройства

Модернизированная желонка с насосом

Для того, чтобы не вынимать желонку для очистки от грязи, можно модернизировать устройство, применив насос. Трубу заваривают с обратной стороны корпуса и приспосабливают отвод со специальным штуцером, который применяют в отводном шланге. К шлангу подводят насосное оборудование, с помощью которого можно выкачивать нечистоты с крупными частицами.

Данное приспособление облегчает очистку скважины, позволяя работать без опусканий и подъемов механизма. Все грязевые отложения будут извлекаться посредством насоса. Желонку с насосом придется немного приподнимать, чтобы вновь опустить на дно для разрыхления грязи. Данная модернизация оборудования эффективна, когда скважина сильно запесочена либо заилена.

Прочистка скважины желонкой

Учитывая, что вес устройства немаленький, желательно использовать ворот для подъема желонки. Сама же очистка выполняется по такому алгоритму:

• подъемный ворот устанавливается над скважиной, желонка прикрепляется к тросу;
• нужно проверить качество крепежа и крепость троса – если труба оторвется, достать ее из скважины будет проблематично;
• труба опускается до самого дна;
• после этого, она поднимается на 1-2 метра и отпускается в свободное падение;
• для того чтобы емкость полностью наполнилась водой, нужно сделать 2-3 таких броска;
• при помощи ворота, желонка поднимается наверх;
• из трубы вычищается грязь и операция повторяется.

После того, как в трубу перестают попадать отложения очистку можно прекращать. Осталось только хорошо прокачать скважину насосом.

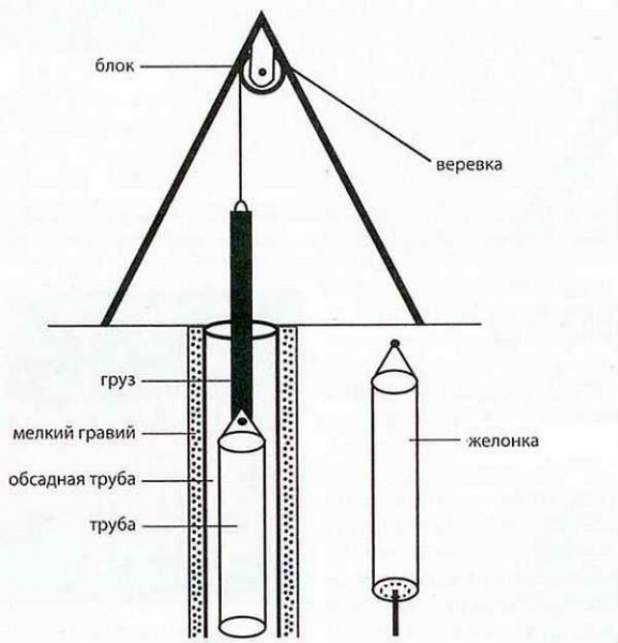

Схема прочистки скважины желонкой

Чистка скважины с помощью самодельной желонки

Для того чтобы в скважине всегда была чистая и пригодная к применению вода необходимо обязательно проводить работы по ее очистке. Некоторые владельцы дачных участков частных домов не всегда поддерживают скважину в рабочем состоянии и решают вопрос ее очистки при ее довольно запущенном состоянии. Всегда надо помнить главное правило при эксплуатации скважин: чем меньше ею пользуются, тем быстрее она заиливается. Современные способы чистки скважин при помощи спецмашин, помп и инжекторных пистолетов достаточно дорогое удовольствие. В связи с этим многие владельцы выполняют 0чистку скважин собственными силами. Один из способов чистки своими руками – это очистка при помощи желонки.

Для более детального рассмотрения нажмите на картинку.

Такой способ очень надежный, но достаточно трудоемкий. Он позволяет очистить скважину, которое долгое время не работала. Вынув крупный песок, ил, мелкие камни есть возможность довести ее до первоначального состояния. Желонку можно изготовить самостоятельно и размерами в соответствии с диаметром вашей скважины. Главное правило при этом, чтобы внешний диаметр желонки был на 2 см. меньше внутренних размеров самой узкой части скважины. Для изготовления желонки стандартных размеров необходимо иметь трубу размерами 50 мм. на 60 см., шар из металла диаметром 40мм и толстую шайбу. Верхняя плоскость шайбы изготавливается воронкообразной формы, а отверстие по размеру шара. Нижняя часть шайбы бывает плоской или в форме обратной воронки. Шайбу приваривают к нижней части трубы, а к верхней прикрепляют решетку из толстой проволоки, чтобы шар не мог из нее вылететь. Далее устраивается ручка, к которой будет крепиться тонкий металлический трос или капроновый шнур. Для наиболее эффективной работы

желонки снизу в трубу вставляется дно с 2-4 металлическими прочными клыками для рыхления песка и ила. Для очистки скважины желонку на капроновом шнуре или металлическом тросе опускают на дно скважины, затем приподнимают на 30-50 см. и резко опускают на дно. При таком опускании шар остается на месте, а его нижнее отверстие открывается. В него поступает вода с илом и песком.

Примерно наполовину желонка наполняется после в 3-4 движений. Потом плавно, без резких движений, желонку поднимают на поверхность, и из нее выливается вода с песком и илом. За один подъем, она может поднять около 250-500 гр. песка и ила, не учитывая объем воды. Это составляет около 3 см. илистого слоя скважины диаметром трубы 108 мм. В целях облегчения процесса для подъема желонки иногда применяется ворот на треногах.

Для полной очистки скважины в будущем определяется слой ила и рассчитывается необходимая частота очистки для поддержания скважины в рабочем состоянии.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

Очистка и ремонт скважин является важной проблемой для владельцев приусадебных участков. Перед началом операции необходимо определить и устранить причины загрязнений и затем выбрать оптимальный вариант очистки

Для этого следует ознакомиться с ее конструкцией, подсчитать какая будет стоимость очистки скважин, сроки проведения работ

Для этого следует ознакомиться с ее конструкцией, подсчитать какая будет стоимость очистки скважин, сроки проведения работ.

Окончательная сборка желонки

Если труба выбрана, а клапан готов и приварен, остается выполнить еще ряд операций и рекомендаций, чтобы завершить изготовление желонки. Нижний край трубы следует заточить, чтобы в процессе движения он аккуратно удалял загрязнения со стен шахты.

Оптимальной будет односторонняя заточка с внутренней стороны.

Заточенный край рекомендуется подвергнуть термозакаливанию, чтобы он не так быстро тупился при взаимодействии с твердыми загрязнениями.

Иногда на край желонки приваривают заостренные прутья или куски металла для рыхления загрязнений или грунта. На верхний торец трубы приваривают петлю для крепления металлического троса.

Ее можно сделать из кусков толстой металлической проволоки. Петля должна быть приварена таким образом, чтобы подвешенная на тросе желонка сохраняла вертикальное положение.

Это очень важно, поскольку перекосы при движении устройства внутри трубы недопустимы. Это может привести к заклиниванию желонки или к повреждениям стен обсадной трубы

Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз

Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос

Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз. Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос.

Галерея изображений Фото из

Шаг 2: Для устройства клапана желонки лучше заказать полый конус. Внутренний Ø верха конуса примерно 7/8 от аналогичного размера шарика

Шаг 3: Кольцеобразную фиксирующую деталь тоже желательно выточить на заказ. Внешний Ø нижней части конуса на 2 — 3 мм меньше внутреннего размера этой детали

Шаг 4: В вершине трубы на вваренный металлический штырь устанавливаем серьгу, к которой будет крепится трос

Шаг 5: Внизу трубы привариваем обод равного диаметра с зубьями для ускорения разрушения породы при проходке. Если у трубы есть резьба, коронку лучше навинчивать и менять

Шаг 8: Отступив от низа изготавливаемого снаряда чуть более половины, вычерчиваем абрис отверстия

Шаг 7: Согласно разметке вырезаем отверстие. Через него производится опорожнение бурового снаряда, заполненного грунтом

Шаг 8: Через окошко устанавливаем в трубу детали шарикового клапана. Если кольцеобразный фиксатор не «сядет» плотно в трубу, ее надо чуть сплющить кувалдой

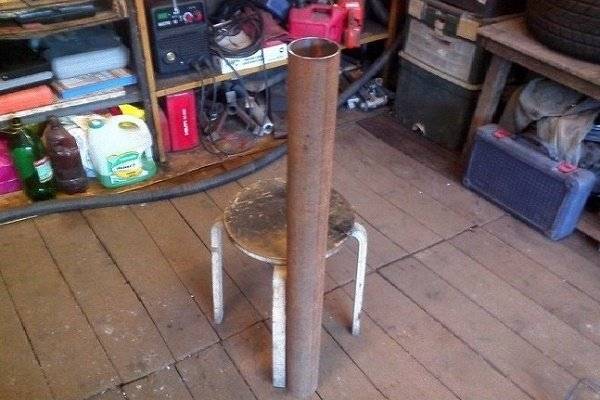

Труба для изготовления желонки

Детали шарикового клапана желонки

Фиксатор шарикового клапана в трубе

Серьга для крепления троса

Устройство режущей коронки

Окошко для выгрузки разрушенной породы

Формирование окошка в желонке

Сборка шарикового клапана желонки

Иногда вместо него используют прочный капроновый шнур. Чтобы было проще опускать и поднимать устройство, над скважиной устанавливают рабу с блоком, расположенным прямо над скважиной. Трос желонки заводят на этот блок.

В результате устройство опускается в скважину строго вертикально, и вытаскивать его так намного удобнее, чем просто тянуть желонку вверх руками, как ведро из колодца.

Перед тем, как опускать собранную желонку в скважину, рекомендуется обследовать стенки шахты, чтобы учесть все неровности и деформации. Это позволит избежать повреждений или заклинивания желонки.

Как собрать желонку своими силами?

Порядок проведения работ

Сконструировать самодельный инструмент можно по следующему алгоритму:

• взять трубу длиной 80 см, внутренний диаметр которой составляет примерно 59 мм;
• купить, заказать у токаря или изготовить самостоятельно металлический шар, диаметр которого 40 мм;
• в нижнюю часть трубы приваривают дно – толстую шайбу, верх которой имеет воронкообразную форму, при этом седло отверстия подгоняют под диаметр металлического шара;
• снизу шайба может иметь ровную плоскую поверхность или же вид обратной воронки;
• на верхнюю часть трубы приваривают сваркой решетку, выполненную из толстой проволоки, которая препятствует вылету шара из трубы;
• также на верхний конец трубы приваривают дугу, за которую будут цеплять тонкий металлический трос или капроновый шнур.

Желонки: а) с плоским клапаном; б) с шариковым клапаном. Составляющие: 1.труба; 2.отбивной штифт; 3.клапан; 4.ось; 5.башмак; 6.ограничитель

Важно! Для увеличения эффективности работы сконструированной желонки можно снизу прикрепить к инструменту пару прочных металлических клыков, которые при погружении будут рыхлить песок и ил на дне скважины

Способ изготовления металлического шара

Многие мастера-любители не могут найти шар нужного диаметра, поэтому ищут варианты его самостоятельного изготовления. Для этого подбирается детский мячик, выполненный из плотной резины или ПВХ, и разрезается на две половинки. Затем в каждую половинку укладывают свинцовую дробь или шарики из подшипников, смешанные с водостойким (эпоксидным) клеем. Дав время на высыхание клеящего вещества, половинки шлифуются и склеиваются друг с другом. С таким самодельным шаром-клапаном желонка для чистки скважины будет работать исправно в течение долгого времени.

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

• просто найти его среди старого металлолома, например, снять с большого подшипника;
• заказать изготовление нужной детали у токаря, который выточит шарик на станке;
• самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

С этим читают

Использование желонки при бурении

При устройстве скважин в рыхлых, обломочных, сыпучих породах, наполненных водой, также можно использовать желонку. Правда, в этом случае инструмент делают длиннее (до 3-4 м), чтобы захватывать и поднимать наверх больше породы за один прием. Клапан выполняют из стальной пластины.

Для уплотнения используют кожу или резину.

Вместо троса применяют буровые штанги, для изготовления которых берут штанги газовые трубы, диаметр которых составляет 33, 42 или 48 мм. Известны случаи, когда бурение скважины желонкой ударным способом осуществлялось с помощью деревянных штанг, оснащенных металлическими наконечниками. Для изготовления буровых штанг использовали тонкослойную ель, ясень, дуб или лиственницу.

Как видите, изготовить желонку для периодической чистки неглубокой скважины можно и своими силами.

Хотя в продаже имеются и заводские модели. С помощью данного приспособления можно поддерживать скважину в исправном, рабочем состоянии и не оставлять дом без воды. Помните, что постоянный забор воды препятствует заиливанию скважины, а значит, и чистить ее придется реже.

Всё чаще водоснабжение в доме осуществляется из скважины при помощи компактной станции.

Но бывает, что через время водоскважина заиливается.При открытии крана вода какое-то время бежит, а потом начинает сосать воздух или идёт грязная жижа. Почистить источник можно инжекторным пистолетом или помпой.Если же это оборудование не доступно, может выручить простейший инструмент – желонка для скважины. Своими руками с её помощью можно прочистить и даже пробить новую скважину! Да и сам прибор легко сделать самостоятельно.

Конструкция желонки

Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.

Это самодельная желонка с плоским клапаном — один из вариантов его устройства

Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

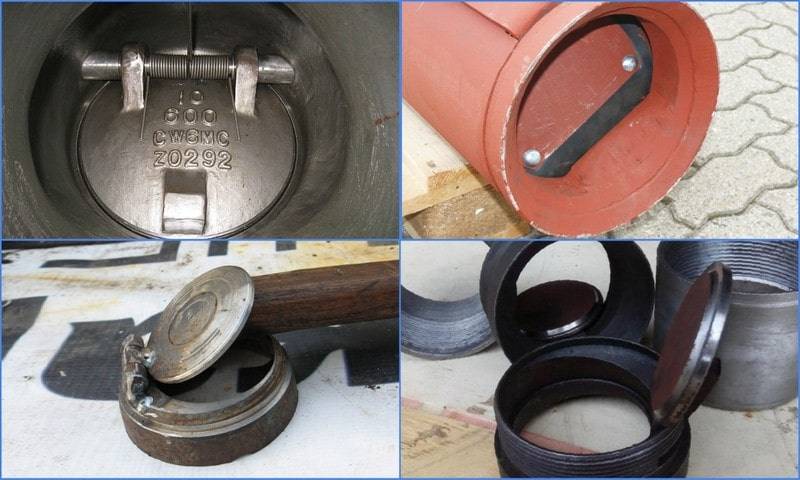

Конструкции плоских клапанов для самодельных желонок

Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал. Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.

Возможно, вам будет интересно прочесть «Как сделать антенну для дачи своими руками».

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

• металлическая труба, которая будет выступать в роли корпуса;
• клапан;
• аппарат для сварки;
• трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

• обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
• масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.
