Автоматика как средство улучшения воздухообмена в квартрире

Варианты очистки вентиляции в квартире

После уточнения причины плохой работы системы рассмотрим как почистить вентиляцию в квартире.

С другой стороны, никто не помещает очистить свой участок вентиляционных каналов до места соединения с общим стояком. Рассмотрим несколько способов:

1. Удаление грязи, пыли, копоти и масла с вентиляционной решётки. Она установлена между вентканалом и внутренним помещением. Грязная решётка – частая причина нарушения циркуляции воздуха. Перед тем, как прочистить решётку пол под ней застилается газетами или плёнкой. Она отворачивается отвёрткой с крестовым наконечником. Решётка крепиться на 4 саморезах. Если перед вами советский вариант чугунной решётки, то с него смахивается пыль. Затем он моется в тазе с водой. Для мытья лучше использовать мыльный раствор. Подойдет шампунь или стиральный порошок. Современная решётка состоит из пластикового каркаса и защитной сетки. Она промывается под струёй теплой воды и протирается насухо тряпкой. После мытья пластиковая сетка часто отходит от решётки. Ремонтируется с помощью универсального клея. Затем решётка крепиться обратно. Многие сталкиваются с зазором между решеткой и стеной. Это легкий путь для тараканов и других насекомых. Чтобы этого избежать, перед креплением на стену, по краю решетки наносится силиконовый герметик. Он закроет все щели.
2. Прочистка вентиляции в многоквартирных домах. Есть несколько вариантов строение каналов. Рассмотрим два: 2.1 Вентиляционный канал из кирпича или оцинкованного листа (вариант кирпичного многоквартирного дома старой и новой постройки). На стенках каменных вентканалов скапливается грязь и жир.

   Как скапливается паутина и грязь в вентканале

   Если загрязнение слабое, то достаточно пропылесосить. Такая очистка не избавит от многолетних спрессованных скоплений жира и грязи. Для более глубокой очистки должен быть ёрш. Его можно изготовить своими руками. Понадобиться кусок проволоки длинной 60 – 70 см и металлическая щетка для мытья посуды. Она закрепляется на конце прутка. Затем с помощью этого приспособления можно начать прочищать вентканал. Лучше чистить «на себя», чтобы мусор не проваливался в основную шахту, а падал в комнату. Очистка оцинкованных вентиляционных труб производиться с помощью чистящего средства для мытья посуды. Используется ёрш из мягкой губки. 2.2 Вентиляционный канал блочного типа панельных домов. Очистка вентиляции в квартире панельного дома имеет свои особенности. Она состоит из железобетонных блоков, поставленных друг на друга. Каждый вертикальный ряд блоков представляет собой главную вентиляционную шахту. Сначала очищается вентиляционная решетка. Способ такой же, как описано выше. Если ситуация не улучшилась, то очистить самостоятельно не получится. Придётся вызывать специалистов. В некоторых случаях, проблемы с вентиляцией в многоэтажном доме панельного типа связанны с ошибками во время строительства. Может быть раскрыто «глухое» вентиляционное отверстие. Тогда следует обратиться к профессиональным строителям, иначе можно разломать половину стены, а нужного элемента не найти.

Рекуператор для частного дома своими руками. Как сделать рекуператор своими руками?

Для создания здорового микроклимата в жилом помещении необходима вентиляция воздуха. Летом достаточно открыть форточку или окно. В холодное время года в таком случае придётся согревать поступающий воздух. С целью существенного снижения расходов на обогрев используются теплообменники рекуперативного типа. В статье разберем, как сделать рекуператор своими руками.

Инструменты и материалы

Примерный набор материалов и инструментов:

• металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
• рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
• нержавейка, ДСП, фанера для корпуса согласно чертежам;
• минеральная вата, пенополистирол для теплоизоляции;
• 4 фланца из пластика для воздуховодов на основе канализационных труб;
• лобзики по дереву и металлу, желательно электрические;
• силиконовый герметик;
• алюминиевая трубка 2-5 мм, длина по проекту;
• универсальный клей;
• саморезы;
• стальной уголок 20х20 мм, длина по проекту;
• шуруповёрт, ножовка по металлу;
• фильтры бумажные, автомобильные – сколько потребуется;
• строительный нож;
• молоток;
• дрель, набор свёрл;
• вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

собранные из тонких пластин;

с применением вращения ротора;

коаксиальные;

изготовленные из трубок;

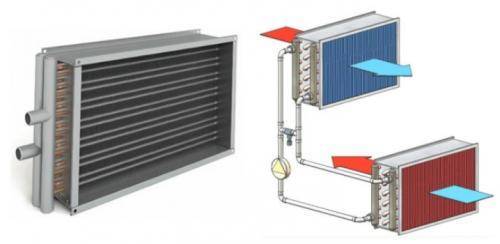

с отдельным теплоносителем.

Общие параметры теплообменников:

• пластинчатый – КПД 60-80%, компактный, легко подключается;
• противоточный – КПД 80-90%, установка сложнее, более дорогой;

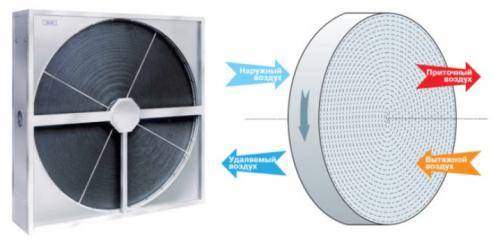

• роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора . Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор . От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

• простые конструкция и технология монтажа;
• КПД до 80%;
• большой срок службы;
• минимальное потребление электроэнергии;
• легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок . Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

тл – толщина листа;

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Причины неэффективной работы вытяжки

Проблемы в работе вытяжной системы не понаслышке знакомы владельцам квартир, построенных в советскую эпоху. Жители новостроек по большей части лишены удовольствия присутствовать на трапезе соседей, поскольку новые дома оборудуют современными комплексами принудительной вентиляции.

Такие системы не пропускают в квартиру посторонние запахи.

Паутина, грязь и пыль, скопившиеся в вытяжном канале, являются одной из основных причин недостаточной циркуляции воздуха в помещении

Причина №1. Снижение эффективности вентиляции в старых домах, в принципе, процесс достаточно предсказуемый. Основная причина – это банальное засорение вентиляционного канала, в котором со временем скапливается мусор, грязь, пыль и прочие отходы, поступающие из помещения.

В результате выпускное отверстие сужается и становится неспособным полноценно перерабатывать забираемый грязный воздух.

В многоквартирных домах, объединенных общей вентиляционной шахтой, загрязнения из индивидуальных каналов попадают в общедомовую систему. Постепенно шахта засоряется мусором и может полностью забиться. Процесс, длящийся годами, может привести к тому, что функционирование вентиляционной системы будет парализовано.

Такая проблема решаема путем восстановления воздуховодов и устранения первопричин их частичной или полной блокировки.

Причина №2. Еще одна предпосылка, способствующая ухудшению воздухообмена – это наличие в соседской квартире мощной кухонной вытяжки. Впрочем, это вполне объяснимо. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 м3/час.

Одна вытяжка создает воздушный поток более 1000 м3/час, естественно, от этого страдают соседние вентиляционные каналы, выходящие в общую шахту. А если вытяжка не одна, а у каждого второго соседа? Ответ очевиден.

Вытяжка значительно улучшает микроклимат в соседской кухне, но также она может оказать негативное влияние на работу естественной вентиляции в других квартирах, связанных общедомовой вентиляционной шахтой

Причина №3. Замена деревянных окон на металлопластиковые тоже является фактором, негативно влияющим на работоспособность вентиляционной системы. Оказывается не всегда герметичность, присущая современным стеклопакетам, играет на руку жителям старых домов.

В советские времена только ленивый не ругал строителей, допускавших просчеты в установке окон и дверей. Как выяснилось сегодня, «виновные» работали строго по инструкции на благо жителей, т.к. для полноценного функционирования естественной вентиляции необходимы щели, которые в избытке имелись в старых деревянных окнах.

Отверстия обеспечивают постоянный приток свежего воздуха с улицы, а герметичные металлопластиковые конструкции его наоборот перекрывают. В результате в помещении повышается влажность, окна запотевают, на стенах образуется плесень и грибок.

Современные стеклопакеты не могут обеспечить полноценный воздухообмен в квартире многоэтажного дома, в котором применяется естественная система вентиляции. Запотевшие окна свидетельствуют о чрезмерной влажности помещения и необходимости использования устройств принудительной вентиляции

Причина №4. В немалой степени работа вентиляционной системы зависит от сезона. Чаще всего проблемы с вытяжкой проявляются в жаркий период, в то время как зимой вытяжной люк функционирует исправно.

Дело в том, что эффективность работы системы с естественной вентиляцией находится в прямой зависимости от разницы температуры внутри и снаружи здания.

Летом температура на улице и в квартире практически одинакова, поэтому и появляются проблемы. По старым СНиПам предполагалось, что в жаркое время воздухообмен будет осуществляться за счет проветривания помещения открытыми окнами.

Методики проверки работоспособности вентсистемы

Проверка вентиляции с помощью листа бумаги

Первый метод. Проверить вытяжку можно с помощью газеты или же листа бумаги. Берется полоса газетной бумаги 3х15 см, подносится к вентиляционной отдушине. Остается наблюдать, как она поведет себя. Если вентиляция нормальная, бумага станет притягиваться к вытяжному отверстию.

Второй метод. Можно приложить газетный лист к вентиляционной отдушине. Бумага должна «прилипнуть», так как в этот момент перекрывается поток вытягиваемого воздуха.

В ситуации, когда полоска бумаги шевелится еле заметно или вовсе не отклоняется, а приложенный лист легко убирается от вентиляционной отдушины, можно сделать вывод, что вентиляция нарушена и требует исправления.

Выявление причины возникновения проблемы

Первым делом следует выяснить, в чем именно заключается проблема. Для этого нужно произвести следующие действия.

1. Открываются окна, двери.

1. Проверяется работоспособность вентсистемы с помощью приведенных выше методик.

1. Отклонение бумаги вглубь вентиляционного прохода указывает на нормальную работу системы. Если же бумажная полоска, поднесенная к отдушине, остается неподвижной, можно предположить, что канал засорен.

1. Нужно проверить все отдушины:

• в кухне;
• в ванной комнате;
• в туалете.

Почистить вентиляционную систему можно своими силами, если воспользоваться предлагаемыми ниже советами.

Виды фильтров для вентиляционных систем

Современные системы приточной вентиляции работают по принципу ступенчатой фильтрации и могут оснащаться фильтрами различных типов:

• Грубой очистки — применяются для очищения воздуха от крупных частиц.
• Угольные — изготавливаются на основе активированного угля, эффективно поглощающего молекулы газов. С их помощью воздушные потоки очищаются от органических соединений. Скорость очистки зависит от размеров гранул очистного фильтра. Благодаря гофрированной поверхности производительность таких устройств увеличивается в несколько раз.
• Электростатические — для изготовления используются электроды пластинчатого типа. Приборы данного вида эффективны только при низкой скорости воздушных потоков. Их недостаток заключается в выделении озона, который в определенных количествах может быть опасен для здоровья.
• Тонкой очистки — основным элементом таких фильтров является стекловолоконная ткань. Эффективность подобных устройств определяется толщиной фильтрующего материала и диаметром волокон. Некоторые производители в процессе изготовления используют антисептическую пропитку, предотвращающую вероятность образования негативной микрофлоры в случае загрязнения поверхности.
• Фотокаталитические — устраняют токсичные примеси и запахи посредством воздействия ультрафиолетовым излучением. Максимальная эффективность достигается при высокой мощности ультрафиолета и повышенной производительности фотокатализатора.

Проделываем отверстия в стенах

Приточная вентиляция в квартире своими руками с установкой воздуховода диаметром 160 мм, требует проделать в стене отверстие ø200 мм и глубиной 80 мм – на балконе, ø200 мм и глубиной 330 мм на кухне. Также для монтажа приточной вентиляции потребуются два прямоугольных отверстия около 250 х 80 мм и глубиной 200 мм для вентиляционных коробов. На входе в комнаты разница сечений воздуховода и вентиляционных отверстий выполняется для обеспечения теплоизоляции и заливки герметика.

Выполнить такие отверстия в железобетонных конструкциях своими силами не было возможности. Поискав предложения фирм, осуществляющих алмазное бурение, я выбрал наиболее дешевый вариант. В оговоренные сроки на квартиру приехал мастер с установкой для алмазного бурения Hilti DD 200 и в намеченных местах выполнил отверстия без сколов и повреждений стекол на балконе.

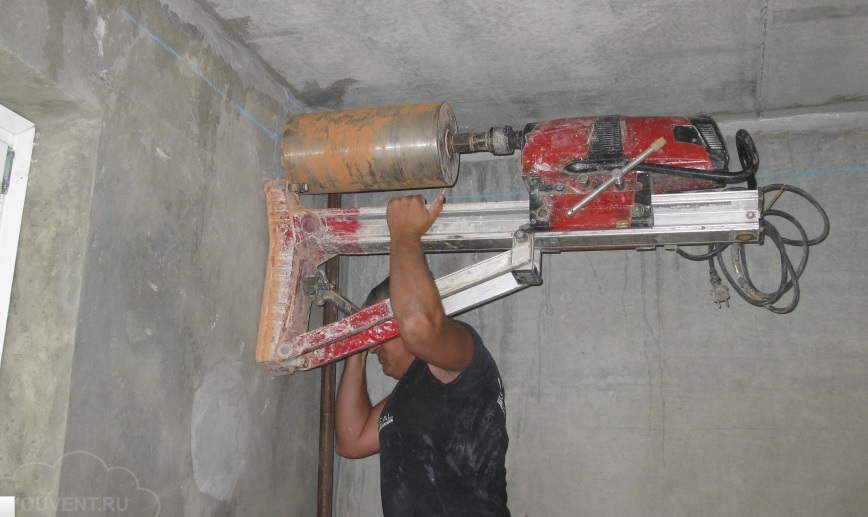

Рис. 3 – Алмазное бурение бетонной стены.Рис. 4 – Готовое отверстие после алмазного бурения.

Как я понял, алмазное бурение является единственным эффективным вариантом изготовления крупных отверстий в железобетонных стенах. Кстати, алмазную резку можно применять и в других целях, например, для выполнения отступов при установке подвесных потолков.

Дальнейшие работы по монтажу вентилятора были отложены до окончания черновой отделки квартиры. В последующем будет установлена вентиляционная система непосредственно в квартире, которая зашьется коробом из гипсокартона со встроенными декоративными светильниками.

Возможность сочетания разных видов вентиляции

Можно сочетать оба вида вентиляции в одном помещении. Такой подход позволит обеспечить нормальный воздухообмен в любое время года. Ведь в летний период естественная вентиляция уже не работает. Связано это с отсутствием разницы температуры воздуха внутри и снаружи помещения.

Особенностью работы принудительной вентиляции по требованиям СНиП является обязательное расположение радиаторов отопления строго под окнами. Объясняется это тем, что приток воздуха преимущественно осуществляется через щели в окнах.

Итак, теперь вы знаете, как обеспечить эффективность квартирной вентиляции. Надеюсь, это поможет вам сделать проживание в квартире более комфортным.

Как сделать самостоятельно: пошаговая инструкция

Перед установкой проверьте работу системы вентиляции. Для этого откройте окно и дверь, положите лист бумаги к вентиляционным решеткам. Если бумага отклоняется в сторону стены, это означает, что каналы чистые и работа системы будет эффективной. Профилактическое обслуживание и очистка вентиляционных систем является обязанностью управляющей компании. Подготовительная работа:

1. Сбор информации, элементарные расчеты. Рассчитайте коэффициент воздухообмена в доме, руководствуясь стандартами SNiP. Нарисуйте схему движения воздушных потоков.
2. Приобретение необходимого оборудования, подготовка материалов.
3. Точные расчеты запланированной работы. Необходимо выяснить, в каком направлении будут расположены вытяжные трубы, какой тип вытяжки будет использоваться. Для этого необходимо изучить схему, рассчитать параметры помещения.

Когда все схемы составлены, принимается решение о типе вентиляции, затем приступаем к расчету параметров, выполняем детализацию. Необходимо рассчитать поперечное сечение вентиляционных каналов. Для этого необходимо учитывать параметры обменного курса, объем помещений и скорость бесшумного движения воздуха. Расчеты могут быть выполнены экспертом:

1. Рассчитывается поперечное сечение канала и полученные размеры заносятся в диаграмму.
2. В зависимости от типа и раздела составляется список необходимых компонентов системы. NoteDetailing – это подробный список всего, что необходимо для правильной установки. В данном случае под этим термином понимается сборка всех компонентов с размерами, производительностью и скоростью.
3. Рассчитывается сопротивление каждой секции системы. Только в этом случае выбираются вентиляторы. Здесь, однако, учитывается также уровень шума и возможность его снижения путем выбора малошумных, маломощных конструкций.
4. Расчитывается стоимость компонентов системы. Иногда на этом этапе система расчетов терпит неудачу, так как желания не всегда совпадают с финансовыми возможностями.
5. Новое выравнивание для понимания фактических возможностей, сопоставимых с целью.
6. Нарисуйте окончательный проект во всех деталях. Не забывайте об узлах проходов воздуховодов через стены или потолок, расходных материалах и изоляции, вентиляционных решетках, диффузорах, разъемах, дополнительных деталях, необходимых для завершения всей работы.

Важно точно определить, где сделать отверстия для установки системы вентиляции. Рекомендуется составить схему, показывающую маршруты притока и вытяжки воздуха

Определите тип вентиляции. Для этого рассчитайте преимущества установки блока питания или комбинированного блока. Теперь необходимо купить необходимое оборудование и правильно его установить. После того, как система заработает, нужно ее проверить. При наличии дефектов необходимо сравнить их с графиком и еще раз рассчитать параметры. Могут использоваться регенераторные системы, которые выполняют несколько функций при одном открытии: обеспечивается поток воздуха и беспроблемный дренаж. Система регенератора нагревает и охлаждает воздух в нужном количестве и при нужных условиях.  Измерительные инструменты для работы:

• тормозные суппорты;
• кухонные плиты;
• датчики.

Пластиковые части коробки весят очень мало и поэтому не требуют дополнительного крепления. Установка выполняется путем армирования с помощью зажимов внутри коробки. Пенопластовые экраны или вставки из пенопласта вставляются на проходах через конструктивные элементы (стены, перегородки). Это необходимо для поддержания тишины во время процесса вентиляции. Элементы, расположенные над шкафами, должны быть закреплены кронштейнами или саморезами. Вся конструкция крепится к потолку с помощью кронштейнов. Они должны быть выбраны в соответствии с размером канала. Расстояние между крепежными элементами – не более 1 метра. Примечание Для обеспечения герметичности соединительных конструкций используется силиконовый герметик. Не используйте жидкие гвозди или клей, так как состав материалов, из которых они изготовлены, не позволит демонтировать конструкции.

Щиты автоматизации

Работа автоматизированной системы, ее удобство, надежность и безопасность эксплуатации напрямую зависят от алгоритмов управления процессом (специалистов, выполнивших проектирование и наладку), а также от возможностей комплектующих изделий. Алгоритмы реализуются на программном уровне и «зашиваются» в свободно программируемые контроллеры, установленные в щитах автоматизации.

При подключении датчиков к щиту автоматизации учитывают тип сигнала, передаваемого преобразователем (аналоговый, дискретный или пороговый). Аналогично выбираются и модули расширения, управляющие приводами устройств.

Щиты вентсистем бывают силовые, управляющие или совмещенные, если система небольшая. Щиты автоматики для вентиляции обеспечивают:

• Включение и выключение системы вентиляции;
• Индикацию состояния оборудования;
• Защиту от неправильного подключения питающего напряжения и короткого замыкания;
• Управление производительностью вентиляционной установки;
• Индикацию состояния воздушных фильтров;
• Защиту от перегрева электродвигателей;
• Защиту калорифера от замерзания;
• Поддержку и контроль температуры воздуха на входе вентиляционной установки и в помещении;
• Возможность применения временных ручных алгоритмов управления.

Приточная и приточно-вытяжная модели вентилирования

Установка приточной системы вентиляции воздуха необходима лишь в том случае, если помещение не обеспечивается притоком свежего воздуха в нормальном режиме. Такая ситуация чаще всего случается при модернизации жилища и установке современных металлопластиковых окон.

Рассчитанные на большие офисные помещения окна из металла и пластика надежно обеспечивают герметизацию помещений, но при этом в них устанавливаются промышленные установки кондиционирования. В условиях квартиры металлопластиковые окна просто герметизируют помещения, препятствуя доступу воздуха внутрь. Как результат, циркуляция воздушных масс прекращается, воздух застаивается.

Принудительная приточная вентиляция в таком случае обеспечит движение потоков воздуха. Правда, при этом, кроме вентилятора и фильтров, придется оборудовать систему еще и другими элементами, обеспечивающими нагрев поступающего воздуха. Эти устройства обеспечат энергоэффективность работы вентиляционной системы.

Установка дополнительных вентиляторов, жалюзи, фильтров и рекуператора осуществляется в специальных сквозных отверстиях, проделываемых в наружной стене здания. Такое отверстие – единственный способ установить оборудование принудительного вентилирования, ведь забор воздуха должен осуществляться с улицы.

схема работы рекуператора

Принудительная приточно-вытяжная вентиляция требует для установки несколько каналов. Одни пропускают воздух внутрь, через другие он отводится наружу. Отдельные модели оборудуются жалюзи и регулируемыми клапанами для регулировки потока. Летом просвет увеличивается, а вот в зимние месяцы, наоборот, уменьшается для обеспечения сохранения тепла.

Кроме наружных жалюзи и воздухозаборника, в системе обязательно устанавливается фильтр из нержавеющей металлической сетки. Он обеспечивает надежную защиту от проникновения в жилище мелких грызунов, птиц, крупных насекомых.

Гидрофобный фильтр позволит защитить оборудование от влаги. А специальная система фильтров задерживает продукты горения и частицы загрязнений, находящиеся в воздухе. Регулируемые клапаны дают возможность устанавливать зазор таким образом, чтобы поток успевал нагреваться в холодное время года и охлаждаться в теплое. Кроме этого, регулируемый клапан позволяет обеспечить циркуляцию потоков и без включения принудительной вентиляции. Биофильтр обеспечивает задержку таких опасных аллергенов, как пыльца растений.

Постоянная работа кулера требует снижения уровня фонового шума, для этого в корпус дополнительно вставляются звукопоглощающие элементы. Звуковые барьеры не только поглощают, проникающий со стороны улицы, но и вибрацию работающего электромотора.

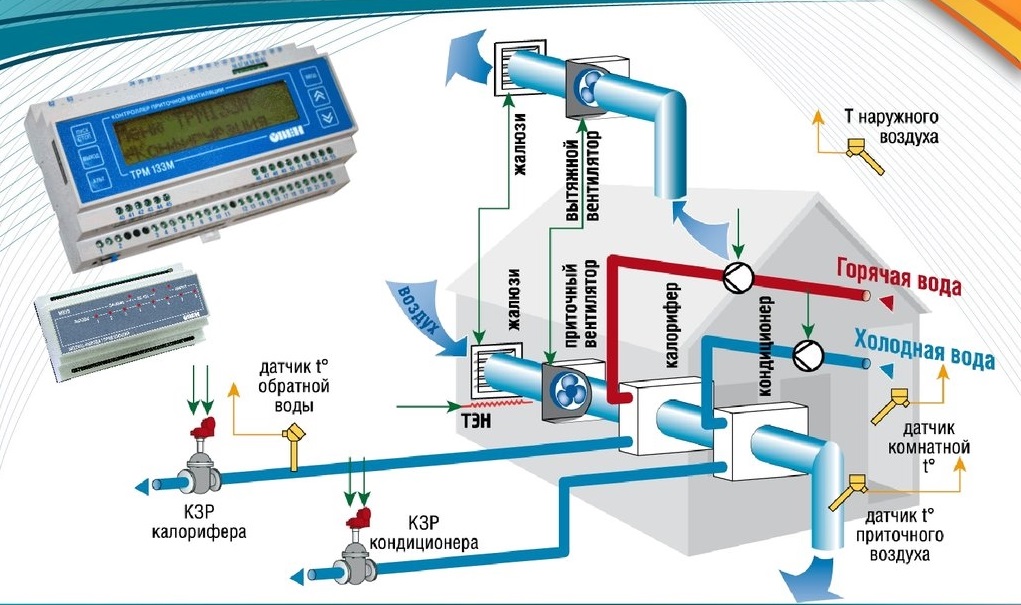

Для управления приточно-вытяжной вентиляцией устанавливается блок автоматики. С его помощью устанавливается режим работы оборудования, интенсивность потока, задаются дополнительные параметры, например, температура подогрева и периодичность включения.

Инженерно-технические решения по комплектованию оборудования приточно-вытяжной системы вентиляции квартиры сегодня являются наиболее сложными. Для применения подобного рода устройств необходимо обеспечение высокого уровня безопасности и надежности. Сам процесс их установки требует высокой точности и профессионализма.

Приточно-вытяжная вентиляция квартиры

Принудительная вентиляция в квартире имеет отличное от бытовой естественной вентиляции строения, состоит из следующих элементов:

• Защитные решётки на приточку, которые не допускают попадания в квартиру мусора из вентиляции.
• Воздушные фильтры, которые очищают уличный воздух.
• Специализированные клапаны, которые помогают контролировать уровень тяги и объём поступающего воздуха.
• Шумоизолирующая прокладка. Работа вентиляции доставляет много шума, и чтобы предотвратить нарушение по уровню шума в квартире, вентиляционные шахты прокладывают шумоизолирующими материалами.
• Элементы автоматического контроля за работой вентиляции.
• Воздухоотводы и моноблоки, который соединяют все детали в единую систему.

Искусственную вентиляцию для многоквартирных домов можно разделить на два вида:

• Компактную.
• Полную.

Схема приточно-вытяжной вентиляции в квартире

Компактная система вентилирования для квартиры

Компактная приточная вентиляции представляет собой систему небольшого размера, у которой помимо габаритов есть ещё несколько положительных сторон. Компактные системы приточной вентиляции легки в монтаже, их может установить даже человек без специализированного образования. Для монтажа потребуется только сама система и прибор, способный делать отверстия в стенах. Такие системы имеют низкую стоимость. Устройство приточной вентиляции можно устанавливать прямо под окном в любой комнате или на балконе. Благодаря фильтрации и ионизации воздух в комнате станет чище. Фильтры не требуют регулярной замены, являются экономичными в использовании.

Компактные вентиляции работают намного тише, чем большие, поэтому их можно устанавливать даже в спальне. А благодаря современному дизайну они прекрасно дополнят любой интерьер. Компактные устройства для организации вентиляции лучше подходят для установки на последних этажах в многоквартирных домах, т.к. на последнем этаже сложнее всего наладить правильный воздухообмен.

Ещё один минус компактных систем — небольшой охват. Их можно устанавливать только в небольших помещениях до 45 квадратных метров, иначе от них просто нет смысла.

Некоторые системы оборудуются калориферами для прогрева уличного воздуха в зимний период. В некоторых устанавливаются рекуператоры, это дополнительно помогает сэкономить электроэнергию при обогреве жилого помещения.

Полноценная система вентиляции

Приточная вентиляция в квартире может реализовываться и при помощи полноценной системы автоматической вентиляции. Такая система имеет ряд отрицательных сторон: большие размеры, сложна в установке, дорогостоящая.

Такая система вентиляции в квартире сможет обеспечить достаточный приток и отток воздуха и частично сэкономить на обогреве помещения, так как часто системы оборудуются рекуператором. Использование полноценной приточной системы в маленькой квартире нецелесообразно, система больше подойдёт для нормализации воздуха обмена в больших помещениях.

Полноценная приточная вытяжная вентиляция в квартире имеет ряд преимуществ:

1. Обеспечивает приток и отток воздуха в больших объёмах, полностью регулирует воздухообмен в квартире.
2. Помогает распределить воздух по всем помещениям в квартире.
3. Благодаря установленным фильтрам воздух в квартире становится чистым, не содержит пыли и аллергенов.
4. Такое устройство вентиляции в квартире может увлажнять воздух, охлаждать или дополнительно прогревать его.
5. Некоторые системы оборудованы автоматическим климат-контролем, что позволяет полностью автоматизировать процесс воздухообмена в доме.

Такие устройства могут располагаться как на полу, так и быть навесными, всё зависит от размера системы. Но чаще всего полноценные приточно-вытяжные системы располагаются недалеко от батареи центрального отопления примерно на этой же высоте.
