Байпас из 3 элементов: что это такое и почему он необходим в системе отопления

Где используется байпас

Байпас должен поддерживать всю систему в работоспособном состоянии даже в том случае, если один из ее элементов сломается, либо будет отключено электричество. Все агрегаты, которые подключаются при помощи устройства, можно без труда отсоединить от основы, для этого понадобится только закрыть два крана, после носитель тепла пойдет по обводному пути.

На обвязке радиаторов

Перемычка применяется только для радиаторных устройств, функционирующих в однотрубных конструкциях отопления, она не нужна для двухтрубных контуров, так как в этом случае все агрегаты будут подключены параллельно каждому. Поскольку однотрубная разводка требует последовательного подключения, теплоноситель будет остывать по мере приближения к каждому прибору, дальние из которых получат минимум тепла. Эту проблему решает байпас, помогающий сделать потоковое движение независимым и помочь теплоносителю проходить непосредственно внутрь радиатора.

На циркуляционном насосе

Байпас усиливает эффективность циркуляционного насоса

Насос циркуляционного вида подключают при помощи прибора только в конструкциях с естественной циркуляцией, в этом случай байпас нужен лишь для усиления эффективности работоспособности. Это хороший вариант для систем, в которых установлен коллектор разгонного типа, а также трубы с соблюдением нужного уклона и диаметра. Системы с принудительной циркуляцией не требуют установки байпаса.

В теплых полах любого типа постоянно ставят смесительный узел с байпасным обводным трубопроводом. Сама перемычка нужна, чтобы работа теплого пола шла без перебоев, это важный элемент, без которого система не сможет функционировать. В покрытиях с подогревом должна все время сохраняться определенная температура, байпас отвечает за ее регулировку и доведение до необходимого значения.

Установка на насосе

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

• на новый контур;
• на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток

Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.

Чтобы понять почему, рассмотрим поэтапно, как это работает:

• когда работает насос, то он придает теплоносителю ускорение;
• вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
• в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
• клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

• патрубки с резьбой, которые ввариваются в магистраль;
• шаровые краны – устанавливаются с обеих сторон;
• уголки;
• фильтр грубой очистки – ставиться перед насосом;
• две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Контроль рабочего давления в отопительных схемах

Для нормального безаварийного функционирования системы теплоснабжения необходимо регулярно контролировать величину температуры и напора теплоносителя.

Для проверки последнего обычно применяют деформационные манометры с трубкой Бурдона. Для измерения давлений малой величины могут использоваться их разновидности – диафрагменные приборы.

Рисунок 1 – Деформационный манометр с трубкой Бурдона

В системах, где предусмотрены автоматический контроль и регулирование давления дополнительно используются различные типы датчиков (к примеру, электроконтактные).

• на входе и выходе источника отопления;
• до и после насоса, фильтров, грязевиков, регуляторов давления (при их наличии);
• на выходе магистрали от ТЭЦ или котельной и на вводе ее в здание (при централизованной схеме).

Рисунок 2 – Участок отопительной схемы с установленными манометрами

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Как правильно сделать установку своими руками

Из материалов потребуется:

• сгон 1+14″ 200 мм в сборе с муфтой и контргайкой — 1 шт.;
• резьбовые отводы 34″ — 2 шт.;
• шаровой кран 34″ — 2 шт.;
• грязевик 34″ — 1 шт.;
• уголки 34″ — 2 шт.;
• циркуляционный насос 34″— 1 шт.;
• шаровой кран 1+14″ — 1 шт.;

Процесс монтажа:

1. Собрать обвязку ЦН (насос, уголки, краны, грязевик, резьбовые отводы).
2. Разрезать сгон на две половинки примерно в середине центрального участка (без резьбы).
3. Обе половинки подсоединить к крану 1+14″.
4. Разметить и выполнить отверстия на половинках сгона под отводы 34″ к ЦН.
5. Разобрать собранную обвязку ЦН.
6. Приварить отводы 34″ к половинкам сгона.
7. Окончательно собрать обвязку ЦН с герметизацией резьбовых соединений.
8. Регулировкой муфты сгона выставить расстояние, достаточное для установки ЦН с прокладками (сам насос не устанавливать). Запаковать муфту и законтрить контргайкой.
9. Вырезать из трубы обратки участок (для приварки байпаса).
10. Приварить собранный обвод к участку трубы обратки.
11. Установить ЦН.

Нужен обратный ли клапан

Клапан нужен при монтаже шунтирующей перемычки с ЦН в гравитационной системе отопления для автоматического запуска естественной циркуляции при выключении ЦН.

Разновидности байпаса

Байпасы применяются в разных системах отопления. поэтому их есть два вида:

Байпасы с обратными клапанами используются для циркуляционных насосов и их используют время от времени, по мере надобности. Когда насос включается, открывается клапан и под давлением начинает пропускать носитель тепла. В тот момент, когда насос выключается, клапан закрывается автоматически. В случае если на байпас попадет окалина или ржа, то может испортиться и выйти из рабочего состояния.

Байпасы без клапана позволят сделать ремонт в одной части отопительной системы, не отключая ее. С помощью бесклапанного насоса можно подключиться к системе отопления там, где не было радиатора.

Совет. Выбирать байпас необходимо под систему отопления. Автоматические — работают в автономном режиме, а без клапана — вручную.

Выбирать автоматический байпас необходимо меньше на один размер чем размер трубы стояка, потому что в радиаторе теплоноситель просто перестанет циркулировать, поскольку в батарее гидравлическое сопротивление будет больше, чем в байпасе, если размеры будут одинаковыми.

Установка автоматического байпаса необходима вместе с циркуляционным насосом. Вместе, они работают автономно даже тогда, когда исчезает электроэнергия и продолжают работать благодаря естественной циркуляции .

Совет. Автоматический байпас следует устанавливать только в том случае, если вода хорошего качества, в противном случае он быстро придет в негодность.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Дополнительные циркуляционные насосы

Циркуляционный насос (далее в тексте ЦН), как правило, устанавливается на трубе возврата теплоносителя (обратке). Классическое место врезки байпаса с установленным насосом находится в непосредственной близости у газового, электрического, дизельного, твердотопливного котла, но это не может быть правилом. К примеру, для двухэтажного дома может не хватать мощности интегрированного или околокотельного ЦН и тогда его монтируют на втором этаже, чтобы обеспечить должный подъём воды. Кроме того, ЦН может врезаться в удаленном крыле здания, чтобы обеспечить равномерную циркуляцию жидкости по всему трубопроводу.

1 – байпасом служит отопительный контур; 2 — байпасом служит обводная труба Источник cementequipment.org

Как уже упоминалось выше, в качестве байпаса может быть задействована либо основная, либо обходная ветка контура (см. фото вверху). Чаще всего сечение под ЦН и основной проход имеют разный диаметр, но это не обязательно. Учитывая принудительное всасывание жидкости, диаметр на байпасе с насосом обычно меньше, например, обход Ø 32 мм, а на ЦН — 25 мм. Но здесь следует отметить, что не только расчёты, но и многолетний опыт сантехников говорит о том, что диаметр труб на этом узле должен быть разным.

Сборка и монтаж

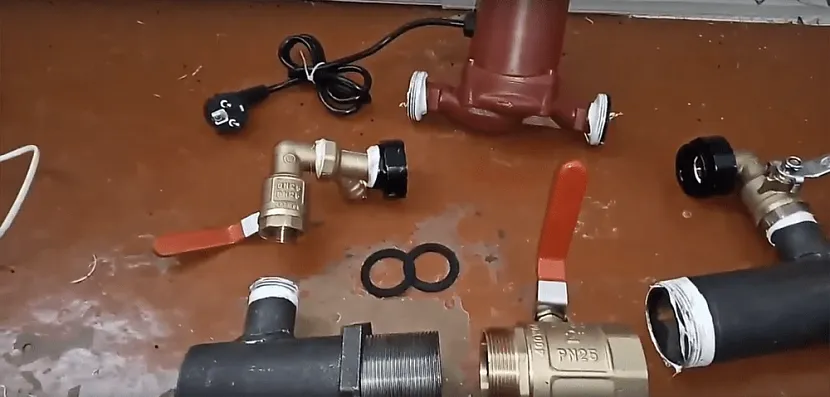

Купив байпас для ЦН, его придётся собирать самостоятельно Источник scparts.co.uk Если вас интересует автоматический байпас, то это из области фантастики: полый профиль или bypass нельзя автоматизировать, так как это всего лишь кусок металла (сталь, медь, латунь) или полипропилен. Если говорить об установке ЦН, то этот узел можно приобрести в магазине и на нем заранее предусмотрены патрубки для монтажа насоса. Если у вас металлический отопительный контур, то это очень удобно, но когда обвязка сделана из PPR, то этот узел придётся сваривать самостоятельно, впрочем, это не так уж и сложно.

Перед сборкой придётся решить, как вы будете паковать стыковочные узлы: фум-лентой или кабалкой. Старые сантехники времён СССР всегда ратуют за второй вариант, но многолетняя практика подсказывает, что оба материала прекрасно подходят для этой цели, к тому же фумка гораздо практичней в работе. Но, какому бы материалу вы ни отдали предпочтение, сантехническая паста «Унипак» никогда не будет лишней – её подмазывают по ленте или пакле, чтобы гарантировать надёжность соединения (без протечек).

Стрелка на насосе должна соответствовать направлению теплоносителя Источник homedepot.com

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Разновидности байпасов системы отопления

Довольно быстро байпасы обрели высокую популярность, что привело к необходимости модернизировать их под конкретные конструкции и проблемы. Таким образом, та самая запорная арматура применяется и на байпасе, а не только вместе с ним.

В итоге прямо сейчас эта труба-перемычка имеет три вариации. Каждая из них обладает индивидуальными нюансами как в использовании, так и в строении, а потому будет проговорена по отдельности.

Нерегулируемый обводной патрубок

Данный вариант самый простой и понятный, требующий минимальных затрат. По сути, это просто обводная линия, без каких-либо добавочных элементов. Байпас такого типа пользуется наибольшей распространенностью для подключения батарей.

Эта труба всегда открыта, что ведет к следующему: вода либо другой теплоноситель находится в свободном плавании, что исключает регулировку интенсивности потока.

Здесь также важно понимать, что в отоплении жидкость передвигается в местах с минимальными гидравлическими потерями. Это необходимо для правильного подбора диаметра, который имеет две вариации:

1. Вертикальная разводка. Здесь байпас должен быть меньше, нежели две трубы. В противном случае теплоноситель будет автоматически уходить в него, оставляя радиатор без жидкости;
2. Горизонтальная разводка. В данном случае ситуация отличается. Чтобы теплоноситель мог двигаться вверх, как ему и положено, диаметр байпас должен не отличаться от магистрали. При этом, патрубок, соединяющийся с батарей, обладает меньшим размером для размеренного распределения и сильного напора.

Управляемый в ручную байпас

Этот вид устройства предполагает использование шаровых кранов. Применение именно такой запорной арматуры при возведении обходного пути обусловлено их главной особенностью – они никак не влияют на гидравлическое сопротивление. Следовательно, открытые краны оставляют внутренний просвет трубопровода неизменным.

Такой байпас более удобен, поскольку предоставляет возможность контролировать количество жидкости в обводе. Например, при закрытии крана, вода полноценно будет передвигаться по главной магистрали.

Но есть нюанс: в профилактических целях шаровые краны требуют периодической прокрутки. В ином случае они прикипят и потребуется замена.

Автоматический вариант байпаса

Применяется для циркуляционного насоса. Здесь теплоноситель передвигается в направлении минимального сопротивления к байпасу. После он проходит тот же путь при возвращении, так и не поступая в батарею. Это позволяет избежать ее перегревания. Жидкость же спокойно направляется к другому радиатору.

Главной задачей этого байпаса является контроль подаваемой жидкости и температуры комнат, поскольку теплоноситель может полноценно либо отчасти отводиться от батареи. Имеются также 2 вариации устройства:

1. С обратным клапаном. Идеально подходит для принудительной циркуляции и крайне прост в использовании, но требует исключительной чистой воды. Иначе будет быстро загрязняться и постоянно меняться;
2. Инжекционный. Необходимый элемент – насосный узел, устанавливаемый в основной магистрали. Оба патрубка здесь участвуют в ускорении потока жидкости.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

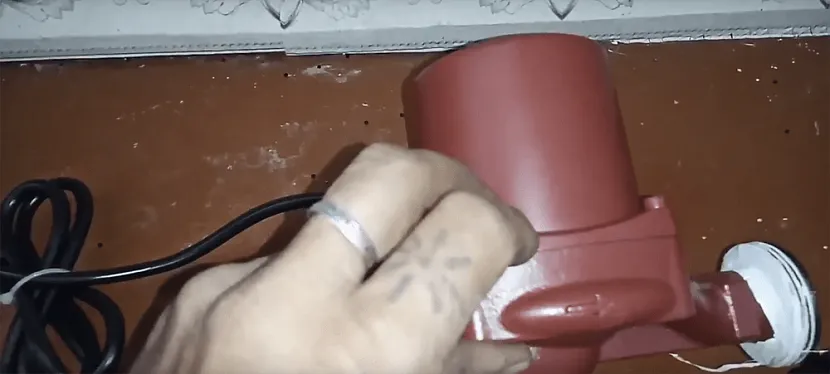

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.
