Заправка холодильника фреоном своими руками: пошаговая инструкция, советы и рекомендации

Для начала

Поломке подвержен любой рефрижератор: вне зависимости от марки, модели или ценовой категории. А вот цена ремонта существенно разнится, и может быть довольно высокой для именитых производителей. В связи с этим хочется попробовать починить агрегат в домашних условиях. Давайте разберемся в нюансах дозаправки холодильника фреоном, если тот вышел и закончился.

Правила безопасности

Самостоятельная закачка фреона — занятие опасное, так как он может причинить вред организму человека, и подойти к нему необходимо со всей ответственностью:

• Изучите сопроводительную документацию к холодильнику.
• Отключите прибор от электросети;
• В процессе замены газа нельзя курить и пользоваться нагревательными приборами, так как он огнеопасен;
• Все ремонтное оборудование должно быть заземлено;
• Не пренебрегайте правилами пожарной безопасности при пропайке элементов;
• Пары хладагента опасны для здоровья (он может привести к отравлению), поэтому помещение не должно быть изолированным, а после процедуры необходимо проветривание в течение 15 минут;
• Используйте газ только проверенных производителей, дающих гарантию.

Материалы и оборудование

Для самостоятельной закачки газа в систему холодильного аппарата, необходимо специальное оборудование и запчасти. Можно взять инструмент на прокат в одной из мастерских, потому что покупка для проведения единственного ремонта нерентабельна.

Что же понадобится:

1. Вакуум-насосная станция;
2. Весы;
3. Хладагент определенной марки;
4. Сварки и припой определенного типа, в зависимости от вида труб;
5. Фильтр-осушитель;
6. Клапан Шредера;
7. Течеискатель для проверки стыков на герметичность.
8. Баллон с азотом для продувания охлаждающего контура.
9. Игольчатый захват.

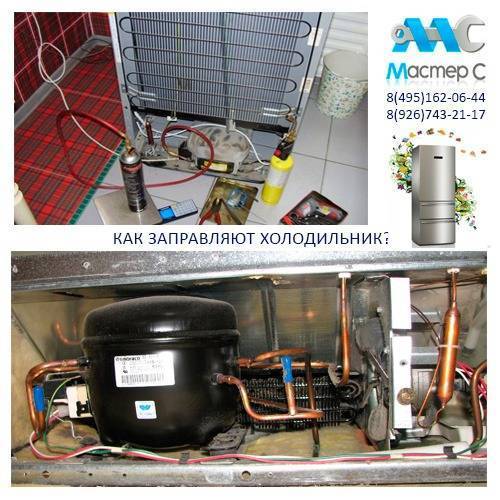

Заправка холодильника фреоном своими руками

Прежде чем проводить заправку холодильника фреоном своими руками, следует подготовиться. Этот процесс подразумевает 100% очищение системы испарения от остатков вещества. Алгоритм действий:

• используя тиски зажать осушитель;
• проколоть игольчатым захватом место контакта с медью;
• деталь с этого участка в будущем необходимо заменить.

В качестве сохранения воздуха в комнате чистым, допускается стравливание газа при помощи тонкого шланга, подведенного к створке окна. При этом фрамугу стоит открыть на микропроветривание. Затем необходимо убрать излишки давления в системе и ликвидировать лишнюю влагу методом продувки азотом. В завершение монтируют клапан Шредера, через который происходит заправка нового фреона.

Перед тем, как подсоединять газовый баллон, удостоверьтесь в том, что давление составляет ниже 6 атмосфер. При завышении этого параметра, следует использовать редуктор для уменьшения давления до необходимого уровня.

Убедитесь, что давление составляет ниже 6 атмосфер.

Приступать к процедуре нужно с соблюдением мер предосторожности. Для этого требуется взять 2 манометра двух цветов (синий, красный) и 3 шланга (синий, желтый, красный)

Зачастую эти компоненты поставляют в наборе.

Синий манометр отвечает за давление всасывания, а красный контролирует нагнетание в систему холодильной установки. Предварительно требуется проверить положение вентилей — они должны находиться в закрытом состоянии.

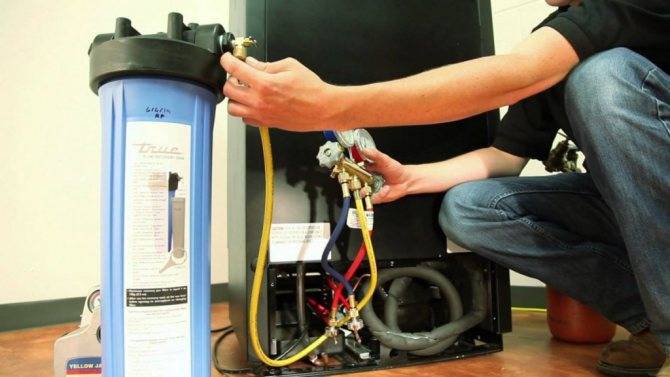

Пошаговая инструкция, как заправить холодильник фреоном:

1. Синий шланг устанавливается к трубе для заправки при помощи штуцера.
2. Желтый шланг устанавливается на заправочный баллон с хладагентом.
3. Для замера нагнетающего давления фиксируется шланг красного цвета на впаянный патрубок трубопровода, т. е. на клапан Шредера.
4. Аккуратными движениями открывается клапан на манометре синего цвета. Загрузка охлаждающего вещества осуществляется под давлением 0.4-0.5 атмосфер. По завершении процедуры первый и второй вентиля закрываются до упора.
5. Затем включается компрессор на 30-40 сек.
6. Откручивается желтый шланг от баллона фреона и устанавливается вакуумный насос на это крепление.
7. Насос следует запустить на 10 минут, но не больше.
8. Перед тем как включить вакуумный насос вентиль синего цвета, расположенный на трубопроводе, закрывают до упора.
9. Шланг желтого цвета фиксируется на газовый баллон, но предварительно он отключается от насоса. Желтую трубку отвести влево, а затем отсоединить от коллектора — это необходимо для освобождения системы от воздуха.
10. После того как весь воздух стравлен, шланг желтого цвета подключить к системе и перевести вентиль синего цвета в положение «Открыто».
11. Далее, нужно запустить компрессор — от мастера требуется контролировать давление через манометр. В случае успешного завершения процедуры, без отклонения показателей, трубки перегнуть и запаять во избежание повторной утечки фреона.

На заметку: чем же заправляют холодильники? Специалисты в последние 5 лет используют хладагенты марки R134 и 600, которые являются озонобезопасными. Устаревшие холодильные установки ранее заправлялись маркой R12. Но по причине нанесения вреда озоновому слою, его запретили к использованию. Для конкретного оборудования подбирается тот тип вещества, который указан на шильдике. Замена марки на новую в самостоятельном порядке запрещена.

Меры безопасности

Со следующей информацией, рекомендуется ознакомиться перед тем, как заправлять фреон в холодильник. Правила безопасности:

• перед заменой охлаждающего вещества бытовой прибор должен быть обесточен;
• используемая во время работы техника в обязательном порядке заземляется;
• каждые 20-30 минут проводится проветривание комнаты;
• строго воспрещено подключать в электросеть радиаторы, тепловые завесы, а также курить;
• если возникла необходимость спаять стыки контура, нужно применять правила пожарной безопасности и иметь под рукой огнетушитель.

Невзирая на отсутствие у хладагента запаха и вкуса, возможно негативное влияние на организм человека, поэтому открывание окон в процессе работы является обязательным.

Проблемы, которые могут возникнуть при самостоятельной заправке

Изучить теоретическую часть процесса и точно выполнить все по пунктам не дает гарантию отсутствия проблем в процессе заправки. Поэтому стоит заранее узнать о возможных трудностях и часто встречающихся ошибках:

• Влага в контуре после просушки. Может остаться, если сэкономить время или слишком поторопиться. Приводит к выходу из строя компрессора, засорению капилляров. Поэтому рекомендуется тщательно сушить систему, потратив на это немного больше времени. Исправить ошибку можно только осуществив заправку заново.
• Избыточное количество заправленного хладагента. Сколько нужно фреона для заправки бытовых холодильников определенной марки указано в технической документации. Лишний газ перегружает компрессор, создает избыточное давление в системе. Это приводит к поломке и необходимости замены элементов.

Перед началом заправки нужно ознакомиться с возможными трудностями, которые могут возникать в ходе выполнения работы.

Произвести закачку фреона своими руками сложно. Требуется учитывать все нюансы и особенности процедуры и модели устройства. В противном случае это может привести к более дорогостоящему ремонту или замене оборудования.

Работаем со всеми известными брендами

При необходимости пополнения хладагента в холодильном оборудовании Вы всегда можете рассчитывать на нашу компетентную помощь. Наша компания занимается ремонтом холодильников длительное время, за которое мы не только накопили значительный опыт и сформировали коллектив профессионалов, но и успешно восстановили исправность техники от всех известных брендов в России:

• Indesit;
• Bosch;
• VestFrost;
• ElectroLux;
• Liebherr;
• Samsung;
• Ariston;
• LG и многих другие.

Помимо этого, мы выполняем заправку и на устройствах старого типа, включая Урал, Север, ЗИЛ, Минск (старое наименование Атланта). Вы можете доверить нам свою технику и быть уверенными в нашей компетентности.

Роль фреона в работе холодильника

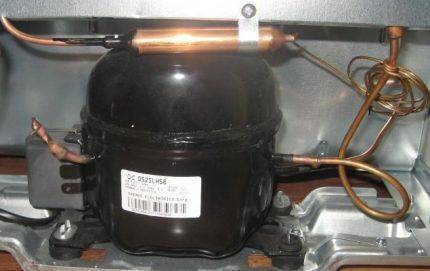

Охлаждающая система любой камеры хранения продуктов состоит из компрессора и фреона. Если первый элемент справедливо именуется «сердцем», то хладагент выполняет роль «крови» в холодильнике.

Если фреона недостаточно, то оборудование не сможет функционировать в надлежащем режиме. Хладагент не имеет цвета и запаха, свободно переходит из жидкого в газообразное состояние. Он постоянно перемещается по контуру, состоящему из внутренней и наружной части.

Жидкий фреон поступает во внутренний контур, поглощает тепловую энергию и превращается в газ. После этого хладагент переходит во внешний контур. Двигаясь через компрессор и испаритель, отдает накопленное тепло и снова превращается в жидкость. Цикл повторяется многократно. Как следствие, воздух в холодильной камере охлаждается.

Диагностика неисправности

Чтобы представить важность правильного уровня фреона в холодильнике, нужно понимать принцип работы механизма. Хладагент циркулирует по герметичной системе трубок

В конденсаторе газ сжижается и отдаёт тепло в окружающую среду, а в испарителе закипает и забирает тепло из холодильной или морозильной камеры. Фреон в замкнутом контуре не портится, эффективно охлаждает холодильную/морозильную камеру в течение многих лет.

Утечку фреона можно заподозрить, если компрессор работает, но холодильная/морозильная камера не охлаждается.

Фреон испаряется из-за нарушения герметичности системы циркуляции.

Неисправность может возникнуть вследствие:

• использования острых предметов при разморозке;
• некачественных материалов, подвергшихся коррозии;
• производственного брака;
• механического повреждения конденсатора или компрессора.

Перезаправку фреоном выполняют, если газ совсем исчез из контура или постепенно сочится из микротрещин.

Поиск утечки

Если в системе нарушена герметизация, просто заправка не устранит неисправность. Первоначально нужно определить место повреждения. В большинстве случаев внешний осмотр позволяет найти причину.На контуре подогрева дверного уплотнителя появляются трещины и ржавчина. В местах соединения капилляров видны иней или наледь. Если утечку найти не получается, на все поверхности контура наносят мыльный раствор. Появление пузырей указывает на повреждение.

К сведению!

Для определения дефекта недоступного для визуальной диагностики необходим специальный прибор – течеискатель (галоидный, электронный или ультразвуковой).

Рекомендации

При начале заправки картриджа, нужно обязательно учесть следующие рекомендации:

Если после заправки картриджа появились комки, мешающие чернилам поступать внутрь устройства, то нужно воспользоваться таким способом. Это крайняя мера перед покупкой нового устройства.

Этот способ позволит продлить срок службы системы до 10 заправок.

Вес заправленного картриджа должен совпадать с весом нового.

Если устройство переполнено чернилами, то оно поломается до установленного срока окончания эксплуатации.

В картриджах чернила удерживаются при помощи специальной губки.

Если переполнить края устройства, то жидкость вытечет из губки и зальет принтер. Это негативно скажется на его работе.

Если заправленный картридж Lexmark не дал нужных результатов и документ не пропечатался, то нужно воспользоваться следующим способом:

Если первый и второй способ не помог в восстановлении работы принтера, тогда следует обратиться к доскам объявлений и найти точно такой же принтер.

Как правило, принтер стоит дешевле, чем картридж.

От этого устройства можно забрать новый картридж и установить на свой принтер.

Так вы получите не только два принтера, но и целых два новых картриджа, печатающих черными и цветными чернилами.

Приобретение нового устройства не только дорогое, но и затратное по времени. Дело в том, чтобы получить новый, потребуется во многих случаях переслать по почте старый.

В случае если при распечатке документа не используется какой-то определенный цвет, проблема состоит в ленте печати.

Она может закрывать отверстия, откуда поступают чернила. Ее нужно снять и вернуть на место, устранив вакуум, препятствующий нормальной печати.

После десятой заправки печатающая головка может прийти в негодность.

Поэтому ее советуют все-таки покупать в такой ситуации.

Напоследок, совет: заправить картридж самсунг можно, но делать это нужно, не торопясь, во избежание появления пузырей, снижающих качество производимой печати документов. При этом необходимо полностью обесточить устройство во избежание получения короткого замыкания, выхода из строя аппарата и образования микротравмы в области глаз и рук.

Причины утечки хладгента

Если говорить коротко, то причина утечки фреона – это нарушение герметичности холодильного контура. Но причины возникновения такой ситуации могут быть очень разными. Случайное механическое воздействие, оказанное на элементы холодильного контура или на компрессор, могут стать причиной такой неисправности.

Поломка компрессора практически неизбежно вызывает необходимость заливки фреона. Даже если хладагент при этом останется в контуре, его все равно придется заправлять при замене неисправного элемента. Низкое качество капилляров, по которым перемещается фреон, или их износ также часто вызывает разгерметизацию системы.

Если места соединения отдельных элементов холодильного контура смонтированы неправильно, со временем они могут ослабнуть, хладагент будет вытекать через появившиеся щели.

Если загрязнение капиллярных трубок произошло из-за замерзания попавшей внутрь контура влаги, прочистить их не сложно. Но иногда такой засор происходит в результате накопления загрязнений от частичек выгоревшего машинного масла. Фильтр-осушитель эти вещества не улавливает, они постепенно накапливаются внутри узких трубочек и образуют препятствие для свободной циркуляции хладагента.

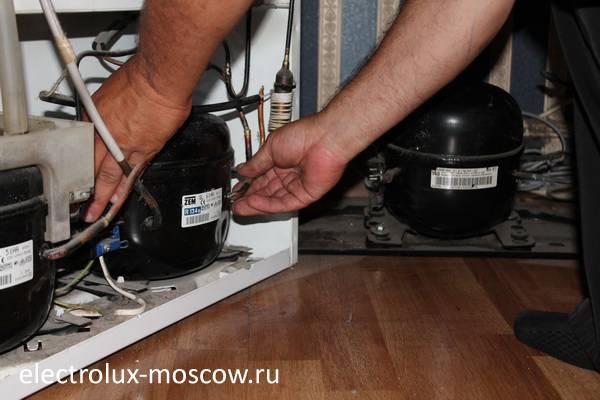

Если сломанный компрессор необходимо заменить новым, придется вскрывать холодильный контур и после замены выполнить закачку новой порции фреона

Хотя утечка фреона в такой ситуации не наблюдается, чтобы нормализовать работу системы, придется вскрыть холодильный контур.

После прочистки капилляров придется восстановить его герметичность, а затем ввести в систему новый хладагент взамен утраченного.

Перед началом работ по заправке следует выявить причину утечки и устранить ее. Для этого нужно осмотреть контур, чтобы понять, где именно это происходит.

Чтобы выявить место утечки фреона с помощью мыльного раствора, нужно исследовать состояние в местах соединения трубок, а также там, где заметны следы масляного загрязнения

Если осмотр результатов не дал, можно воспользоваться мыльным раствором. В систему при этом подается воздух под небольшим давлением.

Мыльный раствор наносят на поверхность трубок, места соединений и т.п. Он будет пузыриться в местах протечек. Обрабатывать таким образом весь контур нецелесообразно и небезопасно.

Проще будет сначала проверить самые слабые и подозрительные области: места соединений, а также участки, где имеются следы загрязнения техническими маслами.

Для точного определения точки повреждения контура и утечки хладагента используется течеискатель – прибор, который реагирует на конкретную марку фреона

Если мыльный раствор не дал результатов, для определения места утечки хладагента следует использовать течеискатель или пригласить опытного мастера. Это не универсальный инструмент, конкретный прибор обычно настроен реагировать только на определенную марку хладагента.

Его можно использовать для выявления мест утечки не только перед их устранением, но и после окончания заправки контура, чтобы убедиться в достаточно высоком качестве выполненных операций.

Если этого не сделать, можно упустить какой-нибудь недочет. Некачественный ремонт проявится примерно через две недели, все работы придется выполнять заново.

Кроме устранения протечек не помешает также проверить функционирование других элементов системы. Недостаточное количество фреона нередко приводит к повышенному износу отдельных деталей. Если не устранить причины, которые вызывают нарушение герметичности, очень скоро придется снова приступать к ремонту, закачивать хладагент и т.д.

Материалы и оборудование

Для самостоятельной закачки газа в систему холодильного аппарата, необходимо специальное оборудование и запчасти. Можно взять инструмент на прокат в одной из мастерских, потому что покупка для проведения единственного ремонта нерентабельна.

Что же понадобится:

1. Вакуум-насосная станция;
2. Весы;
3. Хладагент определенной марки;
4. Сварки и припой определенного типа, в зависимости от вида труб;
5. Фильтр-осушитель;
6. Клапан Шредера;
7. Течеискатель для проверки стыков на герметичность.
8. Баллон с азотом для продувания охлаждающего контура.
9. Игольчатый захват.

Насосная станция

Для работы можно использовать вакуумные насосы или устройства нагнетательного типа. Комплексный спектр оборудования позволит осуществить опрессовку, вакуумирование системы охлаждения, а также заправку холодильника фреоном. Насосная станция стоит довольно дорого. Поэтому подобная покупка не особа рентабельна. Попытайтесь арендовать инструмент за умеренную плату.

Фильтр-осушитель

Меняйте эту комплектующую каждый раз, когда происходит разгерметизация холодильника. В противном случае в охлаждающем контуре начнет собираться конденсат. Повышенная влажность приведет к появлению новых неисправностей.

Клапан Шредера

Вариант с использованием аналога в виде автомобильного ниппеля рассматривать не стоит. Клапан заточен под двухстороннюю работу. Эта особенность способствует созданию внутри системы вакуума, и постепенному увеличению давления. Обычный ниппель с подобными функциями не справится.

Весы

Они должны быть точными. С их помощью проводится взвешивание хладагента. При использовании баллона R600 даже небольшая неточность в размере 2-3 грамм способна стать катализатором появления негативных последствий. Поставьте емкость с фреоном на весы. В процессе закачки следите за тем, как изменяется емкость баллона. Как только нужный объем будет введен в систему, перекройте кран.

Баллон азота

Заключительный этап заправки – это продувка системы. Если уровень давления повышается выше 6 атмосфер, стабилизация проводится с помощью редуктора.

Сварочный пост или горелка + расходники

С помощью этого оборудования производится запайка поврежденных участков труб. Также для этого нужен припой и флюс. Подбирайте тип расходников в соответствии с материалом, из которого изготовлены трубки.

Детектор утечки

Для заправки холодильника фреоном, нужно сначала определить место протечки. Преимущественно охлаждающее вещество вытекает из-за повреждения элементов контура. Детектор утечки не нужен, если дозаправка осуществляется в профилактических целях.

Техника безопасности

Чтобы самостоятельно выполнить заправку аппарата фреоном, требуется соблюдать повышенные меры предосторожности. Прежде чем начинать работу, требуется подробно изучить правила обращения с газом

Только в этом случае можно гарантировать безопасность проводимых операций.

Прежде чем начать работу, холодильник нужно обесточить. Электрический кабель обязательно вынуть из розетки. Ремонтные работы должны проводиться только с аппаратурой, у которой имеется заземление. Если его невозможно создать, все действия разрешается выполнять лишь на специальной изолированной площадке.

Технологические работы должны выполняться при постоянном проветривании помещения. Все зависит от уличной температуры. Обычно проветривание должно длиться ориентировочно 5-10 минут. Эту процедуру нужно делать обязательно, так как выходящие пары фреона способны оказывать отрицательное воздействие на человеческий организм. Профессиональные мастера рекомендуют выполнять подобные работы в специальной защитной маске.

Чтобы проводить ремонтные работы, мастера советуют приобретать необходимые материалы только у хорошо известных производителей. Они дают определенную гарантию на продукцию собственного изготовления.

Чтобы запаять стыки контура, необходимо строго соблюдать требования пожарной безопасности. Их выполнение поможет исключить возможность случайного возгорания. Перед проверкой герметичности изделия, необходимо тщательно изучить требования техники безопасности, относящиеся к холодильным системам, работающим на фреоне.

Если соблюдать все вышеизложенные правила, ремонтные работы не повлекут за собой никаких последствий. Они будут проходить в максимальной безопасности.

Меры безопасности во время работы

Самостоятельное осуществление ремонта холодильного оборудования дома соеденено с риском. В связи с этим необходимо соблюдать элементарные правила безопасности:

• Холодильник должен быть выключен при закачке.
• Аппаратура обязана иметь заземление, систему непредвиденного отключения при скачках напряжения. Исправность необходимо проверить заблаговременно.
• Нужно выполнять проветривание помещения после выпуска остатков хладагента. Хоть газ и не вреден для человека, но он взрывоопасен.
• Пайка выполняется по всем правилам пожарной безопасности.

Соблюдение несложных правил предоставит возможность уберечь себя и находящихся вокруг от опасных последствий. Не нужно пренебрегать риском и преуменшать опасность работы с газами под давлением.

Роль фреона в работе холодильника

Фреон (хладон) является важной частью охлаждающей системы. Он представляет собой газ, не имеющий цвета и запаха

Он необходим для передачи тепловой энергии. В холодильниках используется хладгент из-за его особых свойств. Фреон имеет следующие качества:

• Легко переходит из сжиженного состояния в газообразное (фреон имеет низкую температуру кипения).
• Постоянно циркулирует по системе, состоящей из внутреннего и наружного контура, поглощая тепловую энергию. Жидкое вещество попадает в трубки, расположенные в камере холодильника и забирает рассеянную в воздухе тепловую энергию.
• Отдает тепло в окружающую среду. Подобное становится возможным, благодаря прохождению через испаритель и компрессор. Здесь газообразный хладон переходит в жидкое состояние. Постоянное повторение цикла приводит к снижению температуры воздуха во внутреннем пространстве холодильника.

Газ перемещается по запаянным трубкам. При случайной утечке он не представляет существенной опасности для здоровья человека. В промышленности используется 16 типов хладона, для каждой марки устройства подходит свой тип хладагента. Вид газа указывается на корпусе компрессора. Кроме фреона, в холодильниках используются и некоторые другие охлаждающие вещества.

Когда нужна заправка

Физических признаков утечка фреона не имеет. При выходе газа в окружающую среду не появляется какой-либо запах. Заправляется холодильник в случае изменения температуры воздуха в камере. Чем больше разница между нормальным и существующим показателями, тем большая утечка хладагента произошла.

Причины утечки

Утечка хладагента может возникать по следующим причинам:

• Механическое воздействие на компрессор или холодильный контур. При повреждении трубок газ вытекает в окружающую среду, из-за чего холодильник начинает работать некорректно.
• Поломка компрессора. В таком случае практически всегда требуется замена фреона в холодильнике. Даже если хладагент сохраняется в контуре, он все равно становится непригодным.
• Низкое качество трубок, по которым перемещается охлаждающее вещество. Износ элементов системы приводит к разгерметизации контура.
• Неправильная установка капилляров. Со временем места соединений ослабевают, хладагент вытекает через возникающие зазоры.
• Загрязнение трубок. Если капилляры засоряются из-за замерзания проникающей в контур влаги, выполнить ремонт несложно. Иногда к загрязнению приводит накопление частичек выгоревшего моторного масла. Фильтр не улавливает эти вещества, они остаются в трубках и препятствуют нормальной циркуляции хладагента.
