Надежная деревянная приставная лестница своими руками: чертежи

Приставная лестница своими руками из металла

Приставную лестницу из металла изготовить легко, если следовать инструкции по изготовлению. Если у Вас есть сварочный аппарат и маска, тогда процесс займет небольшое количество времени. При помощи данного аппарата можно закрепить ступени к тетиве надежно.

Пошаговая инструкция по изготовлению приставной лестницы:

• Разрезаем профильную трубу на равные части для ступеней;
• Просверливаем в этих трубах отверстия для болтов;
• Делаем разметку на двух длинных трубах;
• Закрепляем ступени к двум боковым профилям при помощи болтов;
• Надеваем на ножки лестницы наконечники.

Первый шаг: нужно нарезать профиль (с прямоугольным сечением) длиной 1,65 м на пять равных частей по 0,33 м.

Второй шаг: аккуратно просверлить отверстия на одинаковом расстоянии для элементов крепления.

Третий шаг: нанести разметку для ступеней на профилях длиной в два метра. Расстояние между ними должно составлять 0,35 м.

Четвертый шаг: вкручиваем болты, фиксируем при помощи гаек. Ступени лестницы должны быть в неподвижном состоянии, чтобы конструкция лестницы не расшаталась со временем.

Пятый шаг: не забудьте надеть наконечники на ножки лестницы, чтобы не упасть с нее во время эксплуатации.

Простая лестница в доме: основные требования

Независимо от материала изготовления и формы (прямая или поворотная) простейшие лестницы делятся на такие виды: с одним или двумя косоурами; открытые (без подступенок) и закрытые. Наиболее комфортными и надежными считаются конструкции на двух тетивах с подступенками.

Для комфортного перемещения всех членов семьи лестница должна быть безопасной и удобной

Кроме того, для максимальной безопасности и удобства необходимо, чтобы конструкция:

1. Была рассчитана на нагрузку, превышающую вес человека со средней комплекцией.
2. Имела поручни и балясины высотой не ниже 900 мм, расположенные на расстоянии не более 15 см (если в доме есть маленькие дети, то оградить лестницу по бокам можно при помощи полотна из оргстекла или сетки).
3. Была наклонена под углом в 35-45 градусов (для лестницы в подсобном помещении угол наклона может быть больше).
4. Была оснащена ступенями с шириной в пределах 25-35 см и высотой в районе 15-20 см.

Кроме того, комфортная лестница должна быть хорошо освещена, иметь верхнюю и нижнюю фризовые ступени, и высоту прохода минимум в два метра.

Выбор материала

Сосна.

Лиственница.

Дуб.

Ясень.

Орех.

Бук.

Древесина должна иметь естественную влажность не более 15 %. Нужно внимательно проследить, чтобы не было сучков, трещин и синевы. Брусья, из которых будет изготавливаться лестница, должны иметь идеально гладкую поверхность и быть абсолютно ровными. Даже незначительные повреждения на досках могут привести к тому, что вся конструкция сломается прямо в момент эксплуатации.

Если высота лестницы не более 3 метров, то можно использовать бруски сечением 40х50 мм, а если выше, то лучше взять материал потолще – 40х80 мм. Для ступенек подойдут доски сечением 30х40 мм.

Плюсы и минусы деревянной лестницы

Делая выбор в пользу деревянной конструкции, люди обычно руководствуются следующими критериями:

• невысокая стоимость необходимых материалов;
• простота самостоятельного изготовления;
• небольшой вес конструкции;
• многие хозяева предпочитают использовать в доме и саду изделия из натуральных материалов;
• минимум инструментов для работы;
• сухая древесина является диэлектриком, деревянная лестница безопаснее при электромонтажных работах.

Однако следует помнить, что минусы у такого изделия тоже присутствуют:

• дерево — менее прочный материал, по сравнению с металлом;
• чтобы лестница прослужила долго, необходимо хранить ее в сухих проветриваемых помещениях;
• со временем деревянная лестница рассыхается и теряет внешнюю привлекательность;
• чтобы эксплуатация была безопасной, следует каждые полгода проверять прочность конструкции — на ней не должно быть глубоких трещин, следов гниения.

Если лестницу делать из качественных материалов, не забывать об обработке защитными составами и правильно хранить, она прослужит хозяину долгие годы.

Монтаж лестницы из дерева за 10 шагов

Перед тем как самому сделать лестницу из дерева, необходимо решить, будет у вас косоур или тетива. Мы будем делать лестницу с тетивой, так как этот вариант проще.

Фиксация проступей на бруски или металлические уголки намного проще, но врезка их в тетиву выглядит более элегантно

Выбор материала

• Для тетивы берется брус 400×50 мм;
• Для ступеней доска 300×40 мм;
• Клей по дереву;
• Металлические шпильки (диаметр 8 – 12 мм), плюс гайки и широкие шайбы к ним;
• Армированные металлические уголки шириной 50 мм;
• Дюбель-гвозди или анкера.

Инструмент

• Ручная циркулярная пила;
• Набор стамесок;
• Молоток;
• Электродрель;
• Шуруповерт;
• Набор рожковых ключей;
• Нож;
• Уровень;
• Рулетка.

Пошаговый монтаж

Иллюстрации	Рекомендации
	Шаг №1

Вставляем шпильки и стягиваем их через широкие шайбы гайками.

Теперь нам остается установить только поручни. Для этого я взял 2 доски 30×100 мм, просверлил сквозные отверстия и металлическими болтами прочно закрепил их к стойкам.

Чистовая отделка деревянного массива имеет несколько вариантов. В доме, конечно, желательно использовать натуральное масло или масло-воск, подробно о рецептах написано «ЗДЕСЬ» . Если вам нравится лак, то о выборе лаков для дерева можно почитать «ЗДЕСЬ» .

Уличная лестница обязательно грунтуется, после чего либо красится, либо покрывается лаком для наружных работ, также можно использовать олифу, о видах олифы для дерева читайте «ЗДЕСЬ» .

Технология изготовления приставной лестницы

Приставная лестница своими руками изготавливается с помощью следующего набора инструментов и приспособлений:

• дисковая пила;
• стамеска;
• молоток;
• электрорубанок;
• шлифовальная машинка;
• электродрель с набором сверл;
• отвертка фигурная;
• рулетка;
• столярный карандаш;
• верстак.

Поэтапная инструкция по изготовлению приставной лестницы.

Для работы необходим чертеж. Его можно выполнить самостоятельно либо позаимствовать на одном из сайтов всемирной сети.

Брусья для тетив (вертикальных стоек) обрезают по одной длине и обрабатывают рубанком и шлифуются

Важно, чтобы их поверхность была гладкой. На ровной поверхности будущие тетивы укладывают так, чтобы между верхними концами брусьев было расстояние 400 мм, а между нижними – 600 мм

Детали временно фиксируют, прибивая с двух сторон дощечки. Заготавливают детали для ступеней и обрабатывают аналогично

Их длина вначале выбирается равной максимальному расстоянию между тетивами – 600 мм. На расстоянии 290-340 мм друг от друга по всей длине опорных брусьев отмечают места для крепления ступеней. Детали для ступеней подгоняют по расстоянию между тетивами и нумеруют, отмечая их позиции также и на боковой стороне тетив. Края ступеней рекомендуется делать с закругленными кромками. По краям деталей для ступеней формируют шипы. В соответствующих местах опорных брусьев стамеской вырубают пазы для крепления ступеней. Профиль и размер паза должен подходить к размеру шипа с небольшим зазором, позволяющим осуществить сборку. На пазы и шипы деталей наносят столярный клей. Шипы оборачивают в один-два слоя марлей (можно заменить медицинским бинтом) и затем вновь обмазывают клеем. Детали лестницы соединяют, начиная с верхнего ее края и плотно подгоняя друг к другу. Под ступенями вверху и внизу в тетивах сверлят отверстия для стяжных болтов. Приставная лестница, размеры которой в длину превышают 2 м, должны иметь дополнительные стяжные болты. Вставляют стяжные болты, по краям на резьбу накручивают гайки, подкладывая под них широкие шайбы. Лестницу обрабатывают лакокрасочным средством. К нижней части крепят шип или башмак, к верхней — специальные крюки. Выполняются испытания.

Тонкости проведения работ

Для изготовления сиденья понадобятся две рейки-основы, а также пять поперечных реек. Перед скреплением реек между собой обязательно обработайте древесину с помощью наждачной бумаги средней зернистости. Отступив от края рейки основы 5 сантиметров, сделайте отметку для изготовления фрезы. Это будет способствовать укреплению на рейках-основах поперечных брусьев, с помощью которых и получится сделать сиденье.

При изготовлении самодельной лестницы лучше всего заранее сделать специальный чертеж. По такому чертежу легко ориентироваться при постройке, а без него легко запутаться. Горизонтально располагаем на чертеже ступеньки, в то время как лестничный марш фиксируется под определенным наклоном. Пазы для ступенек следует выполнить под углом. Для точного расчета градуса угла соберите на поверхности конструкцию, не используя рейки и ступени. Изготавливая пазы для ступеней, старайтесь сделать их меньше, чем предоставляет толщина самой заготовки.

Расчет и особенности конструкции

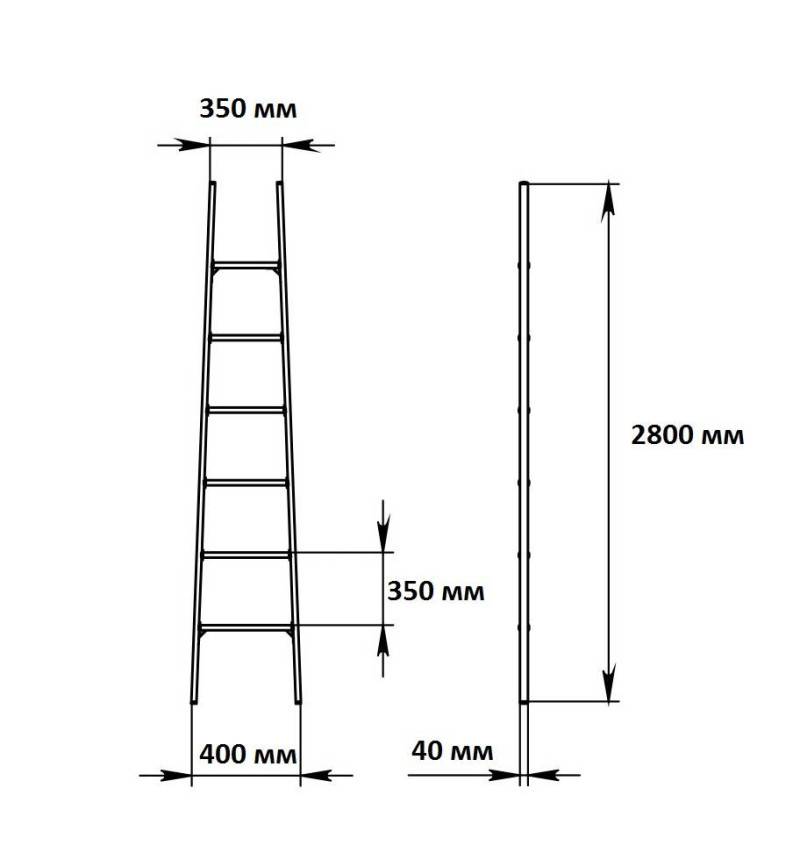

Приставная деревянная лестница является очень простой конструкцией, состоящей из двух направляющих опор и соединяющих их ступенек. Остальные элементы лестницы из бруса, в принципе, являются необязательными, хотя и желательными. Расчетный этап прост, для него вам понадобятся разве что рулетка, карандаш с листом бумаги и, может быть, калькулятор (если вы ленитесь считать в уме). Алгоритм действий таков.

• Определитесь с необходимой длиной конструкции.
• Прибавьте к полученной цифре сантиметров 30-40 – это и будет длиной струн (опорных стоек приставной деревянной лестницы). Для рекомендуется использовать брус сечением 70х40 мм. Приставная лестница на таких «ножках» в состоянии выдержать человека с массой до 130 кг.
• ГОСТом рекомендуется дистанция от ступени к ступени в 30 см. Поделив длину на этот показатель, можно рассчитать число ступенек. Указанные размеры менять не рекомендуется. Большая дистанция между ступенями приведет к их расшатыванию, а меньшая – к преждевременному растрескиванию опорного бруса.

Вот и все расчеты. Только перед тем, как приступать к сооружению самой простой конструкции, учтите несколько моментов. Во-первых, высота лестницы из дерева не должна превышать 5 метров. Длинной конструкцией будет сложно оперировать. Кроме того, вес лестницы «затянет» на четверть центнера – и это в сухом состоянии дерева. Носить такой груз явно будет тяжело.

К брусу имеются свои требования

Во-вторых, для главного материала – дерева – тоже существуют свои условия. Лестницу обычно мастерят из елового или соснового бруса, но такой выбор оптимальным не является. Древесина указанных пород не очень стойка к внешним воздействиям и склонна к растрескиванию. Куда лучше проявят себя клен или дуб, но, разумеется, такой брус стоит заметно дороже.

В-третьих, для повышения прочности приставной лестницы настойчиво рекомендуется укрепить конструкцию стяжками. В качестве оных используются стальные болты длиной в 60 см. Их ставят как минимум под нижней и верхней ступенями; если лестница длинней 3 метров, то еще и в паре мест посередине конструкции.

Точность – залог создания надежной и прочной лестницы

Подготовительные работы

После того как материал выбран, следует сразу покрыть все элементы антисептическими средствами во избежание образования грибка и плесени. Кроме того, обработанная древесина прослужит гораздо дольше. Несмотря на то, что приставная лестница имеет простую конструкцию, все же рекомендуется сделать чертеж на бумаге, чтобы представлять ее визуально, а также проставить все размеры.

При подготовке к возведению конструкции необходимо собрать инструменты. Под рукой должны быть следующие приспособления:

• рулетка;
• пила;
• шуруповерт;
• саморезы;
• строительный клей.

Для укрепления лестницы можно подготовить металлические стяжи, а для удобства в использовании – специальные штыри, которые буду жестко фиксировать конструкцию при ее установке на почве.

Порядок монтажа

В первую очередь необходимо подготовить две основных опоры. Для придания лестнице устойчивости рекомендуется сделать расстояние между опорами снизу шире, чем вверху. Например, расстояние вверху между опорными балками можно сделать 30 сантиметров, а внизу –  40 см.

Оптимальным расстоянием между ступенями будет 25-30 см. На опорах следует сделать разметку, где будут крепиться ступеньки, равномерно распределив их по всей длине. Их также рекомендуется пронумеровать, чтобы при сборке не путаться.

Для крепления ступеней необходимо в опорах сделать специальные пазы, а на ступенях штыри под них. Оптимальная длина шипа – 3-5 сантиметров. При креплении ступеней к опорам штыри рекомендуется смазать специальным клеем по дереву и в местах соединения закрепить саморезами. Для придания лестнице прочности рекомендуется через каждые 1,5 метра установить металлический стяж, который соединит между собой две опоры.

Чтобы придать лестнице устойчивость и устранить ее скольжение, снизу опор можно смонтировать металлические штыри для использования лестницы на улице. Если конструкция будет эксплуатироваться дома, то на концы опор можно надеть резиновые или пластиковые наконечники.

Завершающим этапом будет покраска. Не стоит красить приставную лестницу масляными красками, поскольку ступеньки будут скользкими. Лучше обработать поверхность олифой в несколько слоев, при этом каждый новый слой наносить только после полного высыхания предыдущего. Далее поверхность можно покрыть лаком. Это не только продлит срок эксплуатации, но и придаст привлекательный внешний вид.

Особенности конструкции деревянной приставной лестницы

Давайте для начала выберем тип лестницы, который нам надо сделать и рассмотрим, откуда растут «ноги» у сего изделия. По сути, это самый простой тип изделия, который только существует, никаких шарнирных соединений или выдвижных конструкций не будет. Лестница состоит из струн (две большие боковые балки, на которые крепятся ступеньки), усилений (стягивающие элементы) и ступенек. Также можно прибить противоскользящие накладки на подошву (нижняя часть) лестницы или колышки, если она используется на земле. Угол приставной лестницы может быть разным, но рекомендуют работать при угле не более 70 градусов (при угле установки лестницы в 75 градусов надо использовать страховочные крепления). Это  сделает работу безопасной.

Алюминиевые и стальные детали мы не будем применять в этом типе изделия, поскольку наша основная цель сейчас – рассмотреть, как сделать приставную деревянную лестницу с минимальным бюджетом и подручными средствами, без использования сварочного аппарата или электросети вообще. Для этого нам надо будет рассчитать примерное количество деревянных брусьев, которые надо предварительно закупить и длину струн.

Что касается боковых балок (струн), здесь все просто: надо определиться, какая длина приставной лестницы вам необходима и добавить 40 сантиметров – это и есть длина струн лестницы. Для них лучше использовать деревянный брус с размерами 70 на 40 миллиметров, дабы с запасом хватило, а лестница выдержала солидного русского мужика на 120-130 кг. Теперь ступеньки. В большинстве случаев для удобства шага нужно расстояние  30 сантиметров. Берем общую длину лестницы и делим на 30 – получается количество  ступеней. Теперь нам потребуется еще 2 стальные шпильки М10 («стяжки») длинной по 60 сантиметров (это по желанию, без них лестница тоже будет держаться хорошо).

Требования к конструкции

Чтобы изготовленный своими руками инструмент приносил пользу, нужно соблюдать ряд требований:

• изделие не должно быть длиннее 5 метров, а оптимальный шаг – 30-35 см;
• ступени должны быть закреплены в пазах тетив;
• опорные стойки следует скрепить сверху, снизу, на протяжении всей лестницы через каждые два метра;

обязательным является применение разнообразных специальных укрепляющих насадок. Они применяются в том случае, когда лестница устанавливается на рыхлую почву. В такой ситуации на опоры надеваются накладки, оснащенные стальными штырями, которые следует установить вглубь почвы. В ситуациях, когда ее нужно установить на гладкую твердую поверхность, на нижние опоры надеваются резиновые «башмаки», которые исключают возможность скольжения боковых стоек.

Плюсы и минусы деревянной лестницы

Перечисляя преимущества древесины, стоит начать с того, что она является экологически чистым природным материалом

Вторым по важности преимуществом можно назвать простоту самостоятельной сборки. Также древесина проще других материалов поддается обработке и не требует множества дополнительных средств – достаточно будет лака и краски

К недостаткам древесных материалов можно назвать его склонность к гниению, а также стоимость. Сборка долговечной деревянной лестницы на второй этаж своими руками потребует покупки дерева качественной породы, которая обойдется весьма не дешево. Кроме того, через некоторое время даже самая качественная древесина начнет рассыхаться и издавать скрипящие звуки.

Также деревянное изделие слишком чувствительно к окружающей среде. Лучше всего для его эксплуатации и хранения подойдет помещение с невысокой влажностью воздуха и стабильной температурой. Тем не менее, при должном уходе и правильной эксплуатации изделие может прослужить долгое время.

Разновидности и конструктивные особенности приставных лестниц из дерева

Деревянные лестницы приставного типа могут отличаться не только высотой и шириной. Их изготавливают в разном конструктивном исполнении.

Классический вариант – это прямолинейное приспособление с фиксированными размерами. У такого изделия самая простая конструкция. Оно изготавливается без использования шарнирных элементов и выдвижных деталей. В конструкцию такого инвентаря входят:

1. Длинные боковые опорные детали в количестве 2 штук. Это так называемые струны или тетивы, являющиеся основными несущими элементами приспособления. Благодаря таким деталям формируется вся конструкция.
2. Ступеньки-перекладины, соединяющие тетивы.
3. Усиливающие детали, к которым относятся стягивающие элементы, изготовленные из металла и имеющие вид шпилек с резьбой. Применяются также бруски. Они фиксируются под ступеньками. Получается, что на них опираются перекладины. Вместо брусков используют стальные уголки. Любой из вариантов повышает надёжность всей конструкции.

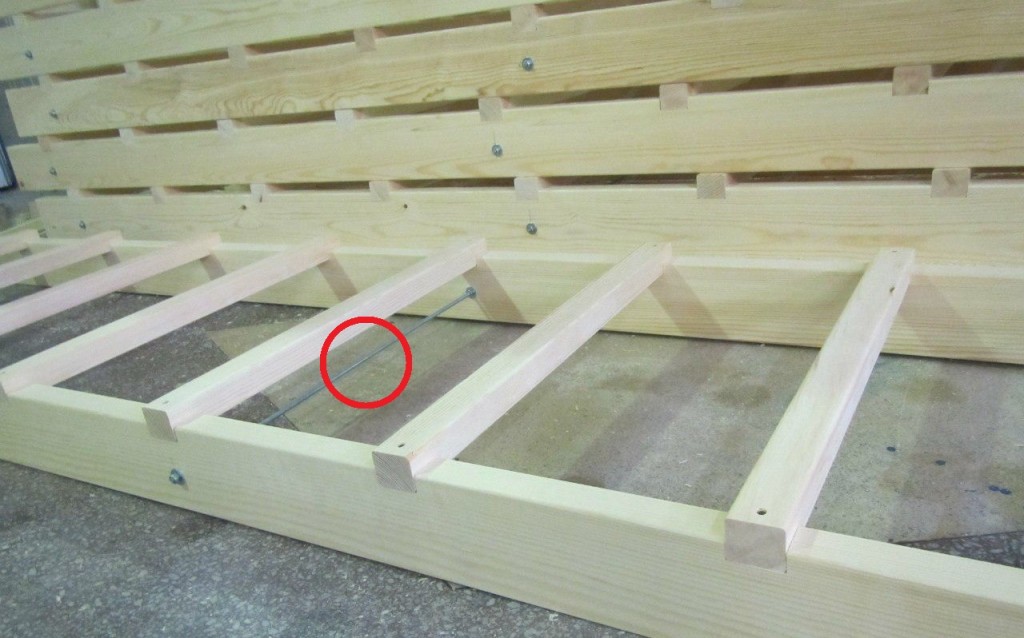

Стягивающий металлический элементИсточник lestnitsygid.ru

Дополнительно конструкцию оснащают накладками из резины. Они закрепляются на нижнем торце каждой тетивы. Это позволяет предотвратить скольжение лестницы по гладкой поверхности. Для устойчивости приставного изделия также используют накладки с металлическими штырями. Они тоже закрепляются внизу боковых опорных деталей. Штыри-колышки из металла втыкаются в землю, когда лестница используется на улице.

Для повышения безопасности использования классического неразборного варианта приставной лестничной конструкции дополнительно ещё применяются металлические крючки. Они используются в качестве страховочного крепления. Их закрепляют на верхнем крае каждой тетивы. С их помощью лестницу цепляют за конструкцию, на которую она опирается.

Кроме того, тетивы больших конструкций оснащают колёсиками для их удобного перемещения. При этом в конструкции подвижных элементов имеются блокираторы, предотвращающие произвольное смещение лестниц.

Деревянные приставные лестницы с металлическими крючкамиИсточник lazimbana.com

Разновидностью деревянной приставной лестницы является складная конструкция. Она может состоять минимум из двух классических вариантов изделия. Приспособления между собой соединяются шарнирными элементами. Эту конструкцию принято называть стремянкой.

К достоинствам складной лестницы относится компактность. Это позволяет хранить инвентарь в маленьком помещении. Раскладная модель часто используется внутри дома при организации доступа на чердак.

Деревянная приставная трёхсекционная лестница для чердакаИсточник prom.st

Необходимые инструменты и материалы

Лестница на второй этаж из дерева с поворотом и без него должна быть удобной и безопасной, поэтому лучше использовать качественный материал достаточной прочности.

Предлагаем варианты рекомендуемых минимальных размеров элементов конструкции:

• толщина проступи 3-4 см;
• подступенок 2-2,5 см;
• тетива или косоур 5 см (толщина) на 150-250 см (высота);
• для балясин используют брус размером 10х10 или 15х15, но если у вас нет доступа к токарному станку и умения пользоваться им, рекомендуем купить готовые балясины и поручни.

При установке лестницы своими руками помимо всего прочего нужны будут саморезы, гвозди и для усиления конструкции металлические уголки. Для монтажа лестницы понадобится следующий инструмент:

• перфоратор;
• шуруповерт;
• молоток;
• ножовка или пила;
• рулетка;
• уголок.

Как увеличить ширину ступени лестницы?

• Главная
• Записки мастера
• Как увеличить ширину ступени лестницы?

Мы рассмотрим несколько вариантов расширения марша за счет применения деревянных облицовочных ступеней:

1. Расширение лестницы заложено в проекте за счет ступеней. Есть специально изготовленный узкий лестничный марш, и его расширение достигается за счет ступеней большей длины. Это не вынужденная мера, а заранее продуманная идея, реализация которой дает интересное дизайнерское решение. Пример.

   Консольный свес ступени

2. Расширение приходится выполнять вынуждено, чтобы компенсировать узкий проход бетонного марша. Пример.

Конструктивно эти решения похожи. В обоих случаях деревянная ступень выходит за пределы бетонных оснований.

Ступень со свесом за пределы бетонного марша

Нагрузки на ступень в случае консольного вывешивания будут увеличены. Поэтому мы не рекомендуем использовать тонкие ступени.

Что еще необходимо учесть при заказе:

• Как будут крепиться ступени
• Как будут крепиться ограждения

При установке ступеней на металлокаркас можно использовать саморезы или специальные резьбовые футорки, которые заранее установлены в ступени. С их помощью ступени болтами прикручиваются к металлу. Дополнительно рекомендуем использовать клей.

Если ступени устанавливаются на бетонное основание, то еще на стадии производства бетонных работ важно добиться идеально ровной и горизонтальной поверхности. Выравнивающая подливка может ослабить крепление ступени к основанию. Поэтому если выравнивание неизбежно, то проводить его нужно на максимально качественно, соблюдая все прописанные производителем состава технологические операции

В таком случае деревянная ступень, установленная на бетон при помощи полиуретанового клея, обеспечит максимально доступную прочность

Поэтому если выравнивание неизбежно, то проводить его нужно на максимально качественно, соблюдая все прописанные производителем состава технологические операции. В таком случае деревянная ступень, установленная на бетон при помощи полиуретанового клея, обеспечит максимально доступную прочность.

Устанавливая ступени, не забывайте, как в дальнейшем будут крепится перила. Зачастую выбор перил будет диктоваться существующей ситуацией со ступенями.

Устанавливая ступени, сразу решите, как в дальнейшем будут крепится перила. В 90% случаях выбор перил диктуется уже существующей ситуацией со ступенями: боковое крепление стоек или крепление сверху на ступень, установка на каждую ступень или через несколько.

Частая установка стоек — высокий уровень безопасности

Учитывая, что прочность консольно установленных ступеней ниже, чем у других, рекомендуем рассмотреть ограждения с установкой стоек по две штуки на ступень. Использование такой конструкции делает перила безопасными за счет частого расположения стоек и отсутствия горизонтальных линий, на которые может ступить ребенок. А также, получить дополнительную жесткость за счет связывания стоек через поручень. Пример.

P.S. Если планируете увеличить ширину существующего марша с помощью наращивания пенобетоном, гипсокартоном и подобными конструкциями, сначала ответьте на заданные выше вопросы. И если установить облицовку, ступени или кафельную плитку получится, подумайте, к чему будут крепиться балясины ограждений. Получится ли с помощью гипсокартонной конструкции достичь необходимой прочности ограждений.

Требования к лестницам

Правильно изготовленная лестница с врезкой ступеней в тетиву

Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.

Приведем названия нескольких из них:

• СНиП 12 – 03 – 2001: Охрана труда в строительстве.
• ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
• ГОСТ 24258 – 88: Технические условия на средства подмащивания.

Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.

Требования к материалам

• Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
• Изготавливаются элементы лестниц из сосны, в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
• Не допускается наклон волокон более 7%.
• Древесина не должна иметь дефектов нарушающих ее прочностные характеристики — трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.

Такой брус можно использовать для лестницы

Элементы лестницы выполняются из цельных кусков дерева. В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.

Клееный брус без дефектов тоже допустим

Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.

Требования к конструкции

Еще один пример безопасной лестницы

1. Деревянные лестницы не изготавливаются длиной более 5 метров.
2. На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
3. Тетивы должны связываться  перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
4. Минимальное сечение ступеней — 2х4 сантиметра.
5. Шаг ступеней не более 0,35 метров.
6. Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.

Лестницы со ступенями собранными в шип

Крепление на брусках недопустимо

Требования безопасности

1. Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
2. Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
3. При опоре верхней части лестницы  на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.

Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке

Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.

Конструкция раздвижной лестницы

Задумываясь о раскладной лестничной системе стоит иметь в виду, что чердачные складные лестницы могут отличаться по своей конструкции. В частности, принято выделять 4 основных подвида.

1. Лестница гармошка или ножницы. Такая система имеет компактный вид. Особенность ее в том, что складывается она по принципу гармошки. Как правило, такие конструкции выполняются из легкого металла

Это важное условие, так как все детали находятся в движении и при малой прочности легко могут выйти из строя. Если делается складная лестница на чердак своими руками, то наиболее внимательно стоит отнестись к местам соединения частей. Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации

Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации.

2. Телескопическая система. Особенность данной модели в том, что изделие довольно легко раскладывается и также просто собирается. Лестница относится к наиболее миниатюрным вариантам в сложенном виде. Изготавливать ее рекомендуется из алюминия, так как это легкий и прочный металл. Главные части изделия – это полые трубки, которые фиксируются одна в другой в разложенном виде, в сложенном же виде трубки просто заходят друг в друга. К каждой трубке прикреплена секция ступенек, которые также выполняются из алюминия. Чтобы привести лестницу в рабочее состояние, достаточно ослабить фиксаторы и немного потянуть за нижнюю часть. Именно телескопическая конструкция считается наиболее простой, однако, выполнить правильное соединение самостоятельно довольно затруднительно. Поэтому такие системы чаще производят на заказ.

3. Секционная лестница. Этот вариант считается востребованным и распространенным. Именно его чаще всего выполняют своими руками. Особенность конструкции в том, что состоит она из 2-4 частей, соединенных в единую систему. Если состоит из двух секций, то раскладывается она по принципу книги, если элементов больше, то раскладывается как буклет. Еще один вариант подобной конструкции – это, когда части задвигаются друга над другом, но не как в случае с телескопической лестницей, когда трубки входят друг в друга, а просто элементы как бы накладываются поверх. Подобные модели нельзя отнести к очень компактной продукции, так как места для них требуется больше чем для других вариаций, но при этом именно секционные лестницы считаются максимально надежными и безопасными.

4. Откидная лестница. Подобные модели используются реже других, так как конструкция их довольно необычна, а изготовить ее можно только имея особые навыки и специальное оборудование. Особенность изделия в том, что в разложенном виде оно напоминает стационарный лестничный марш, то есть требуется много места для ее установки. Система состоит из тетивы и закрепленных на ней ступеней при помощи сложных креплений-петель. Для придания лестницы рабочего вида необходимо зафиксировать тетиву, а затем уложить на нее ступени. А чтобы собрать конструкцию придется сначала откинуть ступени, а потом убрать тетиву, что не всегда возможно проделать быстро и легко.

Также все изделия могут классифицироваться по материалу производства. Основными считаются следующие виды лестниц:

• деревянные;
• металлические;
• композитные.

Важно! Складная чердачная лестница должна быть максимально прочной и надежной, но при этом легкой. Поэтому лучшим выбором может стать комбинация материалов. Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла

Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение

Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла. Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение.
