Виды и характеристики
Бабочка
Крепежное изделие бабочка изготавливается из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники. Одноразовый – повторное использование невозможно. Есть возможность демонтажа элемента.
Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.
Стандартные размеры такого дюбеля 8/28 и 10/50. Для первого варианта подходит шуруп 3,5/35 мм, для второго – 3,5/55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.
Изготавливается из пластмассы. Продается в сложенном виде.
Зонтик
Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне. Невозможно демонтировать.
При монтаже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигая свободного пространства, он раскрывается внутри ГКЛ.
Способен выдержать до 35 кг.
Molly
Один из дорогих вариантов дюбеля, который относится к категории «разжимных». Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.
Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ. Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.
Изготавливается только из металла.
Driva
Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Driva по внешнему виду напоминает улитку и вкручивается обычной отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм. За счет плотного вкручивания в сердцевину листа выдерживает нагрузки до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который впоследствии также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.
Может быть как металлическим, так и нейлоновым.
Этот крепеж производится из металла. Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.
Дюбель-гвоздь
Второе название этого элемента – ДБМ (дюбель быстрого монтажа). Не требует особых навыков и дополнительных усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, соответствующее его размеру, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.
Гвозди делятся на два подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере крепления тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.
Анкер химический
Представляет собой капсулу с клеящейся жидкостью. В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.
Плюсы и минусы гипсокартона в ремонте
Преимущества гипсокартона:
- Легкость. Сам материал является достаточно легким, но при этом выдерживает средней тяжести нагрузки (можно повесить полки).
- Быстрая отделка стен. При отделке стены штукатуркой не образуется много грязи, как, например, при традиционной отделке стен из бетона. Стены обрабатываются быстро и легко.
- Ровные стены. Благодаря своим геометрическим параметрам при монтаже стены из гипрока получается идеально ровная поверхность.
- Гипcокартон — экологически чистый строительный материал.
- Быстрый монтаж. Для монтажа гипсокартона вам понадобятся только саморезы. В зависимости от того, к какому материалу будет производиться крепление, вы подбираете соответствующие саморезы. Для крепления к дереву понадобится саморез гипсокартон-дерево, а к металлу будут нужны саморезы гипсокартон-металл.
- В ниши из гипсокартона можно легко скрыть элементы коммуникации.
Минусы гипсокартона:
- Гигроскопичность. От прямого воздействия воды лист гипсокартона разбухает и приходит в полную непригодность.
- Не выдерживает большую нагрузку. На стену из гипсокартона можно легко повесить полку, но не более. Кронштейн с телевизором или тяжёлую мебель повесить нельзя, конструкция может упасть.
Разновидности крепежных изделий
Ввертыши для гипсокартона принято классифицировать в зависимости от различных оснований. Для начала предлагаем разобраться в том, как дюбель по гипсокартону может отличаться по видам крепления:
- Классические. Их еще называют анкерными. Характеризуются прочностью и большим сроком эксплуатации. Могут применяться для фиксации как металлического, так и деревянного профилей. Анкер для гипсокартона являет собой основание, в которое необходимо устанавливать саморез. Их преимущество – идеальное сцепление, которые обеспечивают им зазубрины разного размера. В итоге вытащить их будет невозможно. Недостатком считают необходимость заранее сверлить отверстия в стене. К минусам относят ограниченность поверхностей, на которых их можно устанавливать. Так, древесина обязательно начнет крошиться при их применении.
- Гвозди. Могут выдерживать достаточно большие нагрузки, в определенных случаях сотни килограммов. Этот показатель зависит от размера ножки. Дюбель-гвоздь для гипсокартона используется непосредственно для крепления на каркас. Как и в случае с анкерными, может применяться для деревянных и металлических профилей.
- Бабочка – комбинированное изделие, имеющее пластиковое основание, которое напоминает бабочку. Именно в него должен ввинчиваться шуруп. Фиксируя дюбель в гипсокартон, основание плотно прижимается к месту стыка и обеспечивает хорошее сцепление с шурупом. Такое изделие, как дюбель для ГКЛ, может быть изготовлен из разных материалов. Это является одним из оснований для классификации. В связи с этим принято выделять такие виды:
Выбирая между металлическими и пластиковыми дюбелями — мы советуем отдавать свое предпочтение второму типу, т.к. металлические со временем ржавеют.
- Металлические – изготавливаются из сплава цинка. Это значительно увеличивает их стоимость, но гарантирует высокий порог нагрузки.
- Пластиковые и нейлоновые – современные виды. Их главное преимущество в том, что они не ржавеют и также поменьше в весе. Использовать их лучше на легковесных сооружениях.
Применение прямого подвеса для гипсокартона
В этой классификации стоит вспомнить и химический анкер для ГКЛ. Он представляет собой капсулу с клеящей смесью. Как только начинаете фиксировать анкер по гипсокартону, капсула раздавливается. Это приводит к смешиванию ее состава, а также возникновению химической реакции, обеспечивающей образование монолитного крепления.
Виды и размеры
Разделение дюбелей на разные виды происходит исходя из множества факторов. По технологии крепления детали можно разделить на две группы:
- фиксация осуществляется за счет силы трения;
- дюбель закрепляется исходя из своей конфигурации.
Закрутить изделие в основание можно двумя способами – используя сквозной или предварительный монтаж. В первом случае сверлить ничего не нужно, деталь самостоятельно проходит в материал. Такая технология востребована в ходе устройства фасадов. Последний способ требует работы со сверлом. В основании необходимо просверлить отверстие, затем нужно установить в нем изделие и закрепить его при помощи шурупа.
По типу монтажа выделяют такие крепежные элементы:
- детали, которые нужно забивать в поверхность при помощи молотка (забивные изделия пользуются большим спросом);
- вкручиваемые изделия (для их фиксации на стене нужно пользоваться пистолетом).
Молли
Дюбель относится к типу дорогостоящей продукции высокого качества. Крепление этого элемента осуществляется в заранее проделанное отверстие, диаметр которого составляет 8 мм. Наличие двухзубцового борта помогает вплотную зафиксировать дюбель в гипсокартоне. Такая конфигурация исключает риск прокручивания в нем анкера.
Положительные особенности дюбеля данного вида:
- деталь прекрасно выдерживает высокие нагрузки;
- в случае необходимости элемент легко демонтируется;
- шурупы прилагаются к дюбелю (входят в комплект).
Дрива
Дюбель «улитка» – очень востребованное изделие, которое производится из металла и пластика. Такая разновидность приобретается чаще всего. Деталь крепится к листу следующим образом: делается отверстие 6 мм, в него устанавливается дюбель, а затем он врезается в гипсокартон по той же технологии, что и стандартный саморез. После монтажа дюбеля вкручивается шуруп 3,5 либо 4,5 мм.
Технология монтажа крепежа дрива достаточно проста, однако при покупке саморезов или шурупов следует учесть длину дюбеля, которая для изделий из пластика составляет 23 мм. Металлическая продукция выпускается длиной 33-44 мм.
Fischer PD
Еще один вид крепежных элементов для ГКЛ. Его конфигурация включает в себя пластиковое основание для шурупа. В ходе установки оно крепко прижимается к стыку с материалом и надежно фиксируется с шурупом. Данная особенность обеспечивает защиту от выпадения из листа.
Дюбель-гвоздь
Предназначен для монтажа к бетону. Изделие состоит из 3 нейлоновых секций и специального отверстия в конце. Качественная фиксация достигается за счет распирания стенок одновременно в нескольких направлениях. Подобные дюбели рекомендованы к применению для сквозных установок, например, оконных или дверных конструкций, плинтусов и т. д.
Продукция из стали, фиксируемая в основании при помощи пистолета, используется для монтажа конструкций с большим весом.
Дюбель-саморез
Реализуется для двухслойных или однослойных листов, которые оформлены декоративным покрытием, а также изоляционным материалом
Приобретая такое изделие, стоит обратить особое внимание на представленные варианты размеров, чтобы исключить ситуации, когда слишком длинный элемент выступает из обшивки
«Бабочка»
Деталь, имеющая на конце раскрывающийся разжимной упор, наличие которого позволяет дюбелю выдерживать достаточно серьезные нагрузки. Крепление элемента требует наличия отверстия в основании. Для фиксации изделие дополнено специальной манжетой. Дюбель-бабочка используется для материала толщиной не более 5 мм.
Дюбель-зонтик
Это самоустанавливающийся крепежный элемент, который раскрывается за плитой, что обеспечивает качественную фиксацию на поверхности. Его установка предполагает сверление отверстия. Чаще всего подобный вид применяется для потолочных поверхностей из ГКЛ.
Дюбель для гипсокартона со сверлом устанавливается путем вкручивания его в основание. При монтаже детали также стоит следить за ее длиной.
Винтовые изделия представляют собой комплект из распорного дюбеля и гвоздя. Надежность монтажа напрямую зависит от соответствия размеров изделий для тех или иных задач.

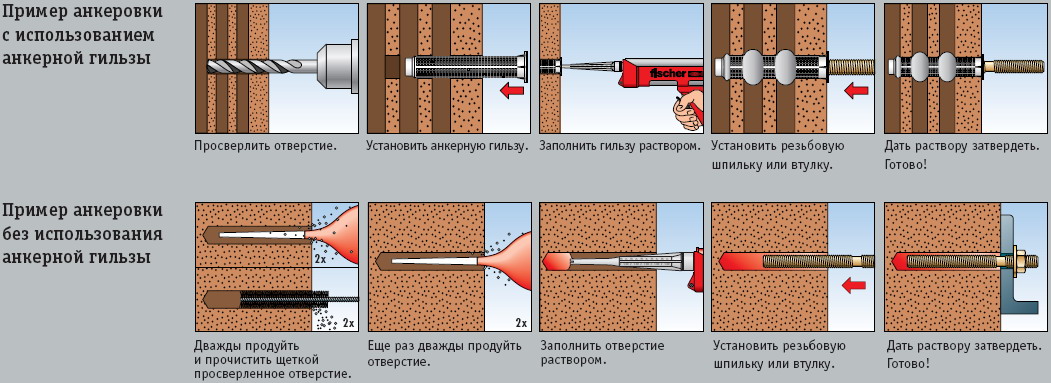

Существуют также химические анкеры. Они выпускаются в виде капсулы с клеящейся жидкостью и гильзой.
Немаловажным нюансом при подборе нужного дюбеля для ГКЛ является его размер. Производители таких крепежных деталей предлагают изделия со следующими диаметрами: 3; 4; 4,5; 5; 6; 8; 10 мм при длине от 12 до 260 мм.
Семейство дюбелей имеет свои виды и подвиды
Обратная сторона дюбеля.
Необходимость закрепления в гипсокартонных листах тяжелых предметов требовала определить основной принцип такового крепления. И достаточно быстро этот принцип был найден. В хрупкую гипсовую среду вводится сердечник имеющий плотное неподвижное соединение с гипсом, напоминающее клепку. При этом давление распределяется в соединении равномерно, а особенности конструкции допускают демонтаж поддерживающих саморезов или шурупов.
Более того, появилось несколько видов данных дюбелей:
- Дюбель driva для гипсокартона;
- Дюбель molly для гипсокартона;
- Дюбеля для гипсокартона «бабочки»;
- Дюбель гвоздь для гипсокартона.
Обзорная экскурсия по дюбелям
Вышеназванные дюбели для гипсокартона имеют свои плюсы и имеют свои минусы. Это связано не только с выдерживаемой нагрузкой, но и с методом монтажа крепления, материалом из которого они изготовлены. А теперь осмотрим местные дюбельные достопримечательности, а данная инструкция-путеводитель будет вам весьма кстати.
Дюбель «Дрива»
Дюбель Дрива для гипсокартона.
Дюбель «Дрива» для гипсокартона имеет достаточно широкое применение и выпускается в двух подвидах:
- Металлический – изготовлен из сплава цинка;
- Пластиковый – как правило, нейлоновый или полиэтиленовый.
Дальнейшим действием является вкручивание самореза или шурупа диаметром 3.5-4.5 мм непосредственно в крестовидную щель внутри дюбеля. Единственной относительной сложностью является подбор самореза необходимой длины, но это поправимо.
При выборе самореза складываются две сосавляющих:
- Длина дюбеля составляет 23 мм для пластика и 33-44 мм для металла;
- Толщина фиксируемого предмета (тут уж извините, мы не знаем, что вы хотите прикрепить);
Теперь о достоинствах крепления:
- Не нуждается в свободном пространстве за листом;
- Цена дюбелей относительно низкая (при этом стоимость металла безусловно будет выше пластмассы).
- В идеале предполагается бита-насадка для монтажа пластмассового дюбеля;
- Нагрузка на вырыв изделия из материала составляет 25 кг и более для пластика, для металла 32 кг и более;
Дюбель «Молли»
Дюбель Молли во всей красе.
Дюбель молли для гипсокартона представлен на фото. В отличии от предыдущего дюбеля, молли имеет другой тип монтажа. Под него сверлится отверстие сверлом диаметром 8 мм.
Затем вставляется дюбель в гипсокартон, бортик с двумя зубцами плотно придавливается к материалу, что в свою очередь предотвращает прокручивание анкера в момент проведения фиксации. Далее винтом, идущим в комплекте с дюбелем, отверткой или шуруповертом конструкция по резьбе с внутренней стороны поджимается к гипсокартонному листу.
При этом центральная часть втулки скручивается, обеспечивая надежную фиксацию изделия в материале. Заклепка на месте.
Преимущества данной конструкции:
- Шурупы идут в комплекте с дюбелями;
- Выдерживают высокие нагрузки до 35 кг;
- Существует возможность демонтажа.
Недостаток – относительно высокая цена.
Дюбель «Бабочка»
Бабочка, не бабочка, а сходство есть.
Дюбель по гипсокартону «бабочку» можно считать облегченным вариантом дюбеля молли. Монтаж его также требует сверления отверстия под дюбель.
Затем, вставив дюбель в гипсокартонный лист фиксируем его, а шурупом соответствующего размера заднюю часть втулки поджимаем к внутренней части гипсокартона прокручивая винт по часовой стрелке. Промежуточные крылья конструкции расправляются подобно крыльям бабочки, из-за чего этот дюбель и получила свое название.
Преимущества подобны дюбелям Молли, однако в отличие от них, дюбеля по гипсокартону бабочки способны выдерживать только 28 кг.
Недостатки – как и у любого пластика.
К сведению! Все расчеты на вырыв изделия, приводятся для стенового листа гипсокартона в 12.5 мм, естественно, что на лист который считается потолочным и имеет толщину 9.5 мм используются соответствующие крепления и расчеты идут с соответствующими поправками.
У нас есть целая статья по этому виду дюбелей:
Дюбель-гвоздь
Вот и дюбель гвоздь.
Дюбель гвоздь предназначен для стационарного крепления изделия, не приемлет демонтажа. На гипсах его используют для сквозного монтажа карнизов, дверных коробок, кабельных каналов, реек, плинтусов, и т.д.
Для монтажа дюбель вставляется в заранее приготовленное отверстие, а гвоздь вбивается молотком. У такого крепления есть только одно достоинство — быстрота его монтажа.
Другие виды креплений можно посмотреть в нашей статье Крепеж для гипсокартона
Дюбель молли для гипсокартона размеры. Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный
Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.
Виды
Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:
- Бабочка.
- Пластиковый или металлический ввертыш Driva.
- Molly.
- Дюбель Фишера.
- KNAUF Hartmut.
- Обычный дюбель-гвоздь.
- Пружинный.
Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.
Дюбель-бабочка
Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.
По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.
Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

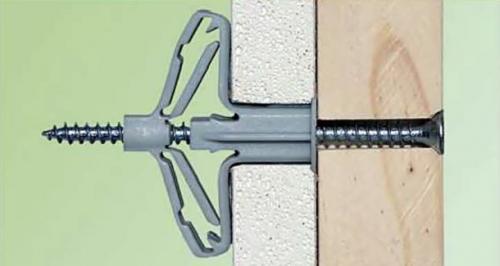

Инструкция по установке дюбеля-бабочки проста:
- В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
- Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
- Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.
Нюансы монтажа «бабочки» показаны на
Преимущества этого вида крепления:
- легкость установки;
- возможность извлечения при необходимости.
Есть и недостатки:
- Для использования нужно свободное место за поверхностью ГКЛ.
- Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

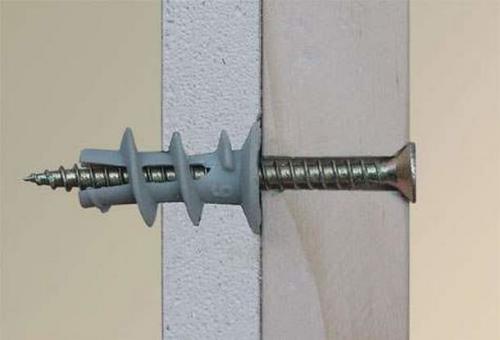

Дюбель Driva
Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.
Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:
- При помощи шуроповерта элемент вворачивается в стену.
- В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.
Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.
Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.
Главные преимущества крепления «Дрива»:
- Низкая цена метиза.
- Необязательно наличие свободного пространства за перекрытием.
- При необходимости просто демонтировать.
- Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.
Дюбель Molly
Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.
Процесс установки следующий:
- Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
- Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
- Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.
Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.
Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену
Горизонталь
Горизонтальные фрагменты – это, по сути, перемычки между вертикальными профилями. Они укрепляют общую конструкцию, придавая ей дополнительную жесткость, и не крепятся непосредственно к стене. В установке поперечников тоже можно использовать принцип крепления профиля под гипсокартон, только здесь расчет ведется по длине ГКЛ.
Профессиональные строительные компании или установщики стационарных машин часто используют эти высокопрочные решения. В особых случаях могут быть необходимы двухкомпонентные анкеры для строительных растворов, например, в газобетонных стенах. Стоимость якоря составляет около 2-4 евро плюс двухкомпонентный клей для примерно 6 евро за контейнер и 5 евро для пистолета для уплотнения. Тем не менее, составные строительные анкеры остаются только такими, как они установлены.
Предыдущие шаги: Изучение сборов
Необходимо абсолютно точное соблюдение инструкций по обработке. Среди них легкость, скорость и чистота, с которыми они могут быть установлены, на их поверхности, необходимые якоря для фиксации предметов или грузов для украшения или других целей. Легкость и надежность этих операций будут удивлены. Сначала давайте проанализируем элементы, которые мы хотим установить, в зависимости от их веса, использования и объема.
Установка
После проведения расчетов, переходим к установке поперечных профилей, для этого нам понадобятся:
Легкие грузы, до 15 килограммов, такие как картины, аппликации, украшения и т.д. Средние грузы, до 30 килограммов, как небольшие полки или полки, большие зеркала, вешалки для одежды, полотенцесушители или небольшие шкафы. Тяжелые грузы, более 30 килограммов, такие как термос, радиаторы или висящая мебель.
Объекты, которые приклеиваются к стене, не выступая чрезмерно от нее, передают на стену пасущую нагрузку, то есть подвергают стену давлению вниз. Те, которые имеют определенный объем или выступают, передают эксцентричную нагрузку, которая в дополнение к тому, чтобы стенка была направлена вниз, вытащите стену наружу.
- шуруповерт;
- шурупы по металлу;
- ножницы по металлу;
- плоскогубцы;
- крабы;
- маркер.
В местах, где два поперечника и вертикаль образуют крест, используются крабы. Это очень практичное приспособление и, думаю, инструкция здесь не обязательна.
Там, где крест не получается, нужен немного другой подход.
Подготовка стены и установка реплики
После того как вы изучили объект для зависания, вы должны выполнить следующие шаги. Сначала проанализируйте стены. Затем, тренируйте отверстие и установите кий. Снимите облицовку с вилки или выключателя. Проверьте, имеются ли крепежные винты. Если это так, аккуратно удалите коробку и проверьте толщину облицовки. Если в коробке нет этих винтов, это связано с тем, что он был получен с помощью пасты, и с помощью этого трюка это будет трудно проверить.
В том месте, где вы собираетесь установить дюбель или фиксацию, сделайте отверстие с лучшим битом, который у вас есть. Вставьте тонкий провод с узлом, выполненным на его конце
Когда вы увидите, что провод не сопротивляется входу, осторожно вытащите его, пока не почувствуете, что узел входит в контакт с задней частью пластины, и отметьте провод на уровне открытой стены. Потяните его сильно, пока он не будет полностью удален, и измерьте толщину пластины на проводе
- Делаем замер между двумя вертикалями, меряем от середины до середины другого профиля.
- Отрезаем заготовку и приставляем на свое место.
- Маркером делаем метки на боках, так чтобы профиль поместился между вертикалями.
- Ножницами по металлу делаем продольные резы по уголкам профиля до меток, можно чуть глубже.
- Плоскогубцами выравниваем резы и выгибаем бока на девяносто градусов, по разметке.
- Устанавливаем профиль на место и прикручиваем шурупами.
- Установив все профили для крепления гипсокартона, еще раз все тщательно проверьте. Как только на плоскость ляжет первый лист ГКЛ, переделка металлокаркаса усложнится.
Металлический дюбель для пустотелых конструкций
Крепеж конструкций к листовым материалам типа гипсокартона, фанеры, ДСП осуществляется при помощи специальных крепежных изделий — дюбели для пустотелых конструкций. Другие названия таких изделий: “дюбель бабочка для гипсокартона”, “дюбель Молли”. Поскольку такие полые и листовые стройматериалы с каждым годом становятся все популярнее, то необходимость купить “дюбель-бабочку” возникает у отделочников все чаще. Описание ниже касается металлических дюбелей.
Конструкция
Металлический дюбель для пустотелых конструкций состоит их двух частей — металлической втулки (цанги) особой конструкции и винта с полукруглой или потайной головкой. Обязательной является втулка. В составе такого крепежного изделия она присутствует всегда. Винт может и подбираться отдельно. Например, у HILTI такая втулка называется “анкер для гипсокартона HHD” и поставляется без винта.
Специфика работы металлического дюбеля основана на особой конструкции втулки. Изначально она имеет форму цилиндра с вырезами в средней (распорной) части. Со стороны прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной — втулка имеет внутреннюю резьбу.
Назначение
Дюбель Молли предназначен для прикрепления конструкций к полым основаниям (пустотелый кирпич и блоки), листовым материалам (гипсокартон, ДСП, толстая фанера и т.п.), плитам перекрытия. Ввиду наличия пустот на таких материалах невозможно использовать анкеровку трением, поэтому в дюбелях Молли применен принцип упора.
С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн. С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к пустотелым конструкциям.
Особенности монтажа
Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.
Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:
в базовом основании бурится отверстие нужного диаметра
винт дюбеля устанавливается в монтажный инструмент
дюбель до упора вставляется в подготовленное отверстие
с помощью инструмента закрепляется дюбель. При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию
инструмент отсоединяется, винт выкручивается
присоединяется конструкция или деталь и винт затягивается
Смотреть технологию монтажа “дюбеля-бабочки” ниже:
Возможна установка анкера и с помощью обычных монтажных плоскогубец.
Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).
Маркировка, обозначение
В маркировке дюбеля для пустотелых конструкций, как правило, производители указывают версию метиза и три основные технические характеристики:
Примеры маркировки “дюбеля-бабочки” от известных производителей крепежа:
FISCHER
HM 6 x 80 S, где
НМ — обозначение крепежного изделия (металлический дюбель для пустотелых конструкций)
6 — диаметр метрической резьбы
80 — длина дюбеля
S — тип винта (S — полукруглая головка прямой шлиц, SS — шестигранная головка, Н — с крюком)
MUNGO
MHD-S 6х37/13, где
MHD-S — обозначение крепежного изделия
6 — диаметр метрической резьбы
37 — длина дюбеля Молли
13 — максимальная толщина материала основания
Товары каталога:
