Устройство и разновидности
Чаще всего данные фильтрующие устройства выпускаются из латуни и имеют резьбу для соединения с трубами. Такие виды фильтров рассчитаны на работу с металлическими трубопроводами. Но не всегда в доме установлены такие коммуникации. Все чаще на смену металлу приходит более экономичный полипропилен. В этом случае латунные конструкции не всегда подходят и их заменяют несъемными, смонтированными в полипропиленовый корпус.

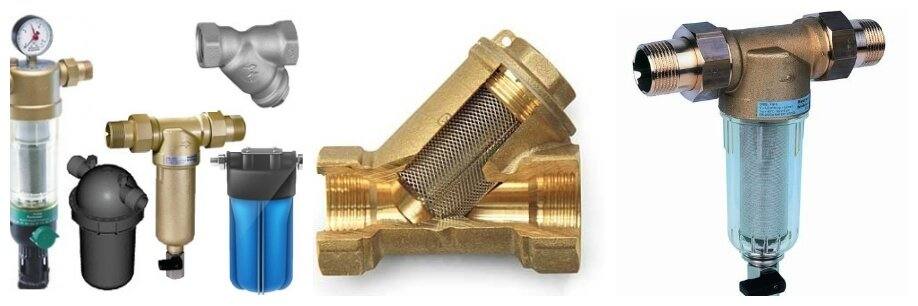

Виды фильтров для грубой очистки воды
Такое устройство устанавливается перед счетчиком еще во время монтажа трубопроводной системы в квартире с помощью сварки. При выходе из строя фильтра приходится заменять не только сам прибор, но и целый участок трубы.
Всего же выделяют несколько видов фильтров для установки перед счетчиками:
- самопромывные;
- промывные;
- непромывные.
В первом случае весь крупный мусор скапливается на дне специального стакана. Внизу стакана имеется кран, который позволяет время от времени производить очистку фильтрующего прибора от грязи. В промывных фильтрующих элементах проблема загрязнения решена достаточно просто – пробка вывинчивается, и прибор промывается.
Они имеют латунный литой корпус и стакан, в котором собирается задержанный мусор. Для удобства этот стакан косой. Прочистить такой прибор может любой хозяин квартиры. Для очистки достаточно гаечным ключом отвинтить пробку и промыть установленную в нем сетку. Срок службы таких конструкций ограничен 20 годами, но это при систематической очистке.

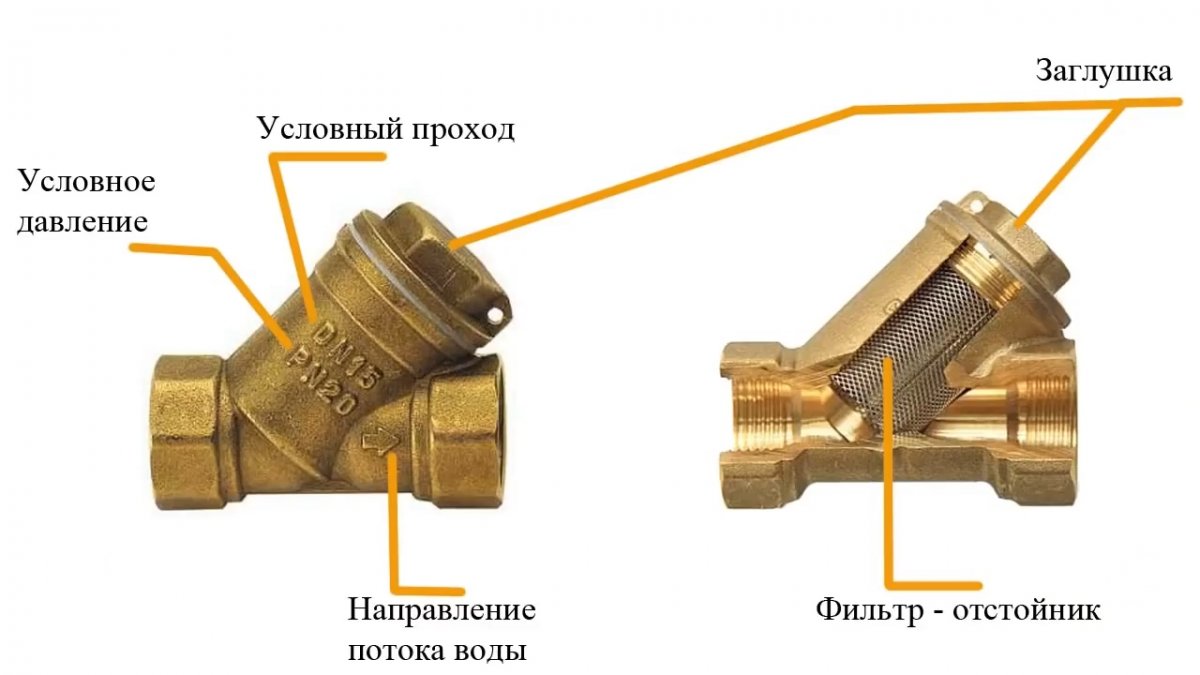

Сетчатый фильтр-грязевик
Выпускается двух видов – прямой и косой. В прямом фильтрующий элемент располагается перпендикулярно движению напора. В косом корпусе сетка расположена под углом примерно 45 градусов. Прямой фильтр перед счётчиком устанавливается на трубопровод только горизонтально, тогда как косой ставится как на горизонтальные, так и на вертикальные трубы при условии верхней подачи воды.
Как почистить сетчатый фильтр (в прямом или косом исполнении):
Для того чтобы почистить фильтрующее устройство, вам понадобятся:
- емкости для слива отходов и промывки деталей;
- разводной ключ;
- средство от ржавчины;
- сантехническая ФУМ-лента.
Прочистка прибора проводится следующим образом:
- Перекрывается доступ воды в систему.
- С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).
- Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
- Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.
- С помощью разводного ключа устройство собирается в обратном порядке.
- Восстанавливается водоснабжение и проверяется работоспособность системы.

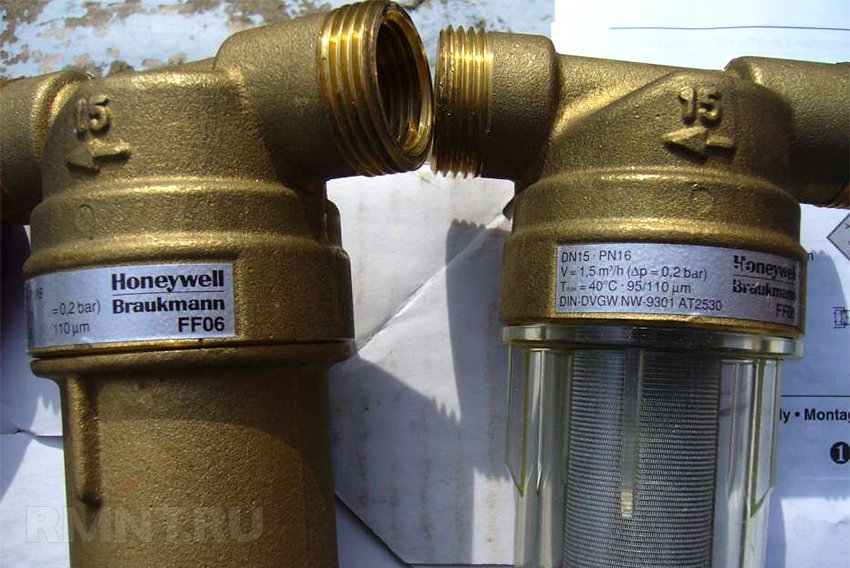

Магистральный фильтр с функцией промывки
Он состоит из металлического корпуса и колбы с фильтрующей сеткой и краном, расположенным в нижней части устройства. Выпускаются отдельно для холодного и горячего водоснабжения. Корпус для ХВС сделан из высокопрочного прозрачного полимера, для ГВС из металла.
Картриджный (патронный)
Изготовлен из пластика, имеет прозрачную колбу, в которую помещается картридж. В зависимости от установленного элемента позволяет фильтровать не только механические частицы, но и улучшать химический состав жидкости.
Высокоскоростная напорная система
Представляет собой колонну, изготовленную из инертного материала, в которую помещён абсорбирующий наполнитель. На резервуар устанавливается блок управления, который в автоматическом режиме контролирует процесс очистки. Конструкция имеет большие размеры, применяется для очистки воды из скважин, в которой присутствует глина, грунт, песок. Удерживает частицы от 30 мкм.
Магнитный или сетчатый фильтр ставить?
Магнитные фильтры являются более эффективными средствами защиты, т.к. помимо механических примесей они задерживают ферромагнитные включения, такие как окалина, ржавчина в большом количестве находящиеся в современных устаревших трубопроводах.
И даже если у вас стоят новые трубы, это не исключает попадания ржавчины в новые системы, т.к. большинство трубопроводов в российских городах не менялись много десятков лет и проблемы корродирующих трубопроводов и засорения окалиной труб никак не решаются.
Цена магнитного фильтра не намного больше, чем стоимость сетчатого фильтра грубой очистки. Поэтому если вы обладаете финансовой возможностью рекомендуем всегда устанавливать на трубопровод магнитные фильтры грубой очистки воды как перед счетчиками, так и перед другими приборами, если это требуется дополнительно.
Типы грязевиков по способу обслуживания
По способу обслуживания грязевики бывают следующих типов:
Самопромывные
В нижней части корпуса такого грязевика имеется специальный кран. При открытии этого крана поток воды вымывает весь скопившейся шлам, грязь из грязевика. Одновременно с этим очищается и фильтрующая сетка.
Такие фильтры-грязевики позволяют эффективно устранять загрязнения из системы отопления. Их не нужно демонтировать для промывки, поэтому они легки в обслуживании.
- Промывные
Для очистки промывных фильтров их тоже не нужно демонтировать из системы. Достаточно произвести несложные действия. Сначала вывинтить пробку или снять фланцевую заглушку. Затем вынуть фильтрующий элемент и промыть его. При необходимости можно заменить новым. После собрать грязевым в обратном порядке и можно подавать давление в этот участок системы.
Непромывные
Чтобы очистить непромывной грязевик его необходимо полностью демонтировать из трубопровода. Из-за этого такие фильтры не пользуются популярностью и применяются довольно редко. Обычно их устанавливают в системах, транспортирующих слабозасоренную среду.
Возможные причины и последствия неправильной установки.
Производители указывают в паспорте на изделие правила монтажа, которые необходимо соблюдать для правильной работы фильтра. В качестве примера можно посмотреть на технический паспорт изделия от компании Valtec. Но сантехники при установке счётчиков этими правилами зачастую пренебрегают и делают «как проще», чтобы не усложнять работу. А основная масса их клиентов просто об этом не знают. В результате нарушаются правила монтажа. Из-за этого со временем диаметр трубы может сократиться и поток воды тоже.
В случае, если фильтр установлен правильно, то не составит большого труда перекрыть кран, открутить пробку и почистить его. А если нет, то процесс прочистки будет сильно затруднен. Либо вообще невозможен и нужно будет срезать трубу и монтировать новую.
Полезные советы
Необходимо отметить, что установка одного из видов фильтров для водопроводной воды не всегда является эффективной. Особенно, когда дело касается локальной водопроводной системы. Все специалисты сходятся в одном мнение, что здесь необходим комплексный подход. То есть, провести монтаж сразу двух фильтров одновременно.
Сетчатые конструкции будут сдерживать крупные примеси, а картриджные более мелкие. Кстати, вторые отнести к категории грубой очистки язык не поворачивается. Ведь с помощью колб можно удерживать очень мелкие частицы. Все зависит от использованного типа колбы, а точнее, картриджа внутри нее.
В настоящее время производители предлагают комплексные фильтрационные системы, состоящие из фильтров грубой и тонкой очистки, расположенных на одной монтажной планке. Очень удобный вариант, который гарантирует практически стопроцентную очистку воды от примесей. Такие приборы называются многоступенчатыми. Устанавливают их, как обычно, до насоса или счетчика.
И еще один немаловажный совет, касающийся производительности фильтров. Он основан на потреблении воды всеми членами семьи в частном доме или городской квартире. Считается, что за сутки человек потребляет для своих нужд 200 литров воды. Если в доме живет 4 человека, то общее потребление будет равно 800 литров в сутки. Понятно, что данная величина неравномерно разбивается по времени. Есть пиковые часы, когда расход самый большой. Обычно это происходит утром и вечером. То есть, в этот период может пройти сквозь водяной фильтр жидкости больше, чем за все остальное время.
Поэтому этот пик и надо рассчитать. Для чего необходимо знать, сколько точек потребления есть в доме, и какова их классификация. К примеру, душевой смеситель в ванной пропускает через себя 9 литров воды в минуту, кран на мойке или раковине – 6 литров. Учитывая все сантехнические приборы можно получить общий расход в пик пользования водой. Необходимо отметить, что показатель окажется внушительным, и, наверное, система фильтрации с таким потоком воды не справиться. Но давайте учитывать, что пиковый период краткосрочный и маловероятный в плане одномоментного включения всех потребителей.
И еще один момент. Когда дело касается питьевой воды, то, наверное, надо распределить фильтры таким образом, чтобы на них не ложилась вся нагрузка. К примеру, установить под раковиной консольный фильтр, который обеспечит чистой питьевой водой весь дом. А, к примеру, в ванной комнате будет достаточно установить обычный сетчатый фильтр.
Преимущества и недостатки
У подобного агрегата существуют свои плюсы и минусы. Если говорить о преимуществах, то стоит упомянуть следующее:
- простая конструкция;
- легкость в обслуживании: для этого не требуется особых навыков и специального оборудования;
- возможность очищения и полного восстановления работоспособности;
- низкая цена на комплектующие;
- небольшая стоимость самого устройства;
- экологичность: в составе нет картриджей из синтетических материалов, нуждающихся в регулярной замене.
Есть у такого фильтра и недостатки:
- способность задерживать лишь довольно крупные частички грязи, в отличие от агрегата, предназначенного для тонкой очистки;
- очищение лишь от механических примесей, а биологические и химические вещества остаются в воде.
Следовательно, тем, кто желает получать для питья и приготовления пищи идеально очищенную воду, нужно будет дополнительно воспользоваться бытовым фильтром, избавляющим жидкость от остальных нежелательных примесей.
При подборе устройства грубой очистки для квартиры нужно обращать внимание на следующее:
- В продаже можно встретить сетчатые фильтры, имеющие клапан для контроля давления и манометр. Они позволяют защитить от перепадов водяного давления бытовые приборы, а также отследить показатели давления в трубопроводе.
- Сетчатые устройства самые распространенные, поскольку они недорогие, способны эксплуатироваться длительное время без замены элементов фильтрации. Можно сказать, что это самый бюджетный вариант.
- Для труб малого диаметра лучше выбирать фильтры резьбового типа. Их навинчивают прямо на трубу или соединяют с ней накидными гайками — «американками».
- По расположению отстойника устройства подразделяются на косые и прямые. У прямых агрегатов он находится перпендикулярно водяному потоку и смотрит вниз. У косых фильтров отстойник располагается под углом к направлению водяного потока. Такие изделия стоит приобретать в том случае, когда труба располагается очень близко к полу, словом, там, где мало свободного пространства.
Порядок установки и замены
Чтобы грязевая ловушка работала исправно и приносила в дом чистую воду, необходимо придерживаться определенных правил монтажа, а также предусмотреть конструктивные особенности системы водоснабжения в помещении:
- Фильтр всегда монтируется перед счетчиком в случае центрального водоснабжения и перед насосной станицей, если речь идет об автономной системе.
- На корпусе прибора должны быть указатели движения воды (обозначены стрелками), согласно им и необходимо монтировать устройство.
- Если фильтр косой формы, а водопроводная труба вертикальная, установка возможна только в том случае, если вода движется сверху вниз.
- На сетчатых грязевиках прямого вида имеется крышка. Установка крышкой вверх запрещена.
- Дисковые фильтры с колбами могут устанавливаться только на горизонтальные трубы колбой вниз.
Стоит отметить, что многие сантехники рекомендуют устанавливаться сразу два водоочистителя: сетчатый и дисковый. Первый будет убирать самые крупные частицы, а также задерживать глину и известь, а второй – справляться с более мелкими примесями.
Менять фильтр рекомендуется не реже 1 раза в 3 года, дисковые меняются намного чаще.
Прежде чем производить замену, необходимо перекрыть водоснабжение и только потом приступать к демонтажу.
О том, как открутить гайку фильтра, смотрите на следующем видео:
Виды и устройство фильтров грубой очистки воды
Сетка, задерживающая примеси, изготавливается из стали, латуни ли бронзы. Этот элемент отличается высокой прочностью, поэтому не подвержен повреждению даже при сильных перепадах давления. При этом сетка может различаться размерами ячеек: чем они меньше, тем больше загрязнений она будет улавливать, но при этом выше риск засорения самого прибора.
Косой фильтр для очистки воды от нерастворимых примесей монтируется под углом к потоку воды. Это немного снижает его эффективность, но делает более удобными в плане монтажа.
Сетчатый
Сетчатые очистительные устройства отличаются простой конструкцией. Они являются наиболее распространенными и достаточно эффективными. Такие приспособление способны задерживать относительно крупные нерастворимые частицы, присутствующие в воде.
Они предназначены для установки в точках входа труб горячего и холодного водоснабжения в квартире. Их монтаж рекомендован в местах подключения водонагревательной техники. Кроме того, есть специальные сетки-фильтры, которые крепятся на кран. Их удобно использовать на даче, т.к. процесс их монтажа крайне прост и не требует вызова специалиста.
Размер ячейки сетчатого фильтра может составлять от 20 до 500 мкм. Данный параметр влияет на очистительную способность фильтра. В отдельную группу выделяются грязевики. Они могут очищаться только вручную. Кроме того, сейчас разработаны сетчатые фильтры, способные самоочищаться и отводить загрязнители. Некоторые модели также оснащаются регуляторами давления. Они способствуют поддержанию постоянного давления в водопроводе.
Дисковые
Внутри таких устройств содержатся диски особой конструкции, изготовленные из пластика высокой прочности. На дисках присутствуют канавки специальной глубины.
Такой элемент может улавливать частицы, размер которых составляет 5-250 мкм. Производители подкрашивают пластик дисков в разные цвета в зависимости от размеров ячеек и тонкости фильтрации. Данные устройства можно подключать к трубам как холодного, так и горячего водоснабжения. Они отличаются прочностью и высокой производительностью.
Картриджные
Такие фильтры монтируются под раковинами. Они задерживают частицы, размеры которых составляют 0,5-30 мкм.
Эти аппараты подразделяются по мощности в зависимости от характеристик напора воды. В таких устройствах загрязнители задерживаются в отстойнике за счет прохождения через специальный гранулированный наполнитель. Периодически картриджи нужно менять.
Напорные
Фибос-1 обладает производительностью 1 куб. м/ч. Напорные устройства имеют встроенный регулятор давления.
В них очистка происходит под давлением, поэтому задерживаются загрязнители почти любой фракции. Это позволяет добиться высокой степени фильтрации. Такие аппараты различаются мощностью.
Выбор редакции
Наиболее подходящим и удобным вариантом приобретения сетчатых фильтров для квартиры — это набор фильтров для холодной и горячей воды Atoll FF06-1/2. Безопасная покупка онлайн >>>
Набор сетчатых фильтров atoll FF06-1/2А+АM — предназначен для очистки горячей и холодной воды от песка, ила, ржавчины. Размер ячеек сетки 100мкм. Улавливает основную массу загрязнений и представляет собой первую ступень в многоступенчатых системах водоподготовки, защищая от механических примесей фильтры последующих ступеней и бытовую технику и тем самым во много раз продлевая срок их службы.
Если давление не стабильно, то лучше выбрать модель серии atoll FK06 c редукционным клапаном.
Разновидности
Чтобы снизить риск поломки котла, усилить точность измерительных приборов и обеспечить долгий срок службы техники, важно разобраться в основных видах устройств и предпочесть подходящий
Полифосфатные
Полифосфатные установки считаются бюджетным вариантом предварительной очистки и умягчения воды, поступающей в котёл.
Принцип работы такого прибора состоит в пропускании жидкости через колбу, наполненную специальными кристаллами. Они обеспечивают формирование на внутренних стенках котла защитной плёнки, а также замедляют образование накипи.
Фото 1. Полифосфатный фильтр для газового котла, наполненный специальными кристаллами. Они замедляют образование накипи.
Устройства имеют простую конструкцию:
- слив;
- колба;
- наполнитель;
- крышка.
Жидкость через крышку поступает в колбу с наполнителем, где пропускается через полифосфатные кристаллы. Далее, она через слив идёт в бак газового котла.
Любой прибор такого плана требует периодической замены наполнителя – кристаллов натриевой соли. Собственно говоря, только в этом и состоит сложность их обслуживания. Срок эксплуатации такой очистительной установки в среднем составляет до полутора лет.
Электромагнитные или магнитные для умягчения жесткой воды
Электромагнитные приспособления стоят дорого, но цена полностью себя оправдывает: установка служит долгое время и позволяет получать на выходе идеально чистую воду.
Принцип работы состоит в том, что, когда жидкость проходит через колбу, соли в ней распадаются. Таким образом, на стенках котла накипь не осядет. Вместо этого, мельчайшими частицами соли будет забиваться сам фильтр, который периодически промывают.
Фото 2. Три магнитных фильтра для котла отопительной системы, накипь в них распадается на мельчайшие частицы.
Ещё одной характеристикой будет то, что под воздействием электромагнитного излучения не только то, что накипь распадается на мелкие частицы, но ещё и образуется тончайшая плёнка, которая покрывает теплообменник котла. Благодаря этому он остаётся защищённым и долгое время не подвергается коррозии.
Не следует забывать и о том, что электромагнитные и магнитные приборы — это разные установки. В основе и того, и другого лежит магнит.
Внимание! Электромагнитные устройства мощнее, так как предполагают подключение к электрической сети. Идеально подходят для газовых котлов, так как прекрасно смягчают воду любой температуры. Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока
Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока.
Магнитные приборы состоят из металлического корпуса, внутри которого расположено большое количество сильных магнитов. Электромагнитные устройства дополнительно снабжены электрическим приводом, работа которого позволяет многократно усиливать действие магнитов.
Картриджевые для очистки
Картриджевые приборы имеют низкую пропускную способность. Существуют следующие типы устройств:
- Механические — задерживают мелкий мусор. Такие устройства нужно часто чистить, а воду они не смягчают.
- Угольные — очищают воду за счёт активированного угля, выступающего в качестве наполнителя. Если вовремя его не менять, вода в результате прохождения через фильтр будет ещё больше загрязняться.
Фото 3. Четыре картриджевых фильтра с низкой пропускной способностью нужны, чтобы очищать воду.
- Ионообменные картриджевые устройства считаются лучшими, так как меняют жёсткость воды, вступая в химическую реакцию с ионами кальция и магния.
- Осмотические — пропускают через себя молекулы воды с газом. Это позволяет очистить жидкость от примесей металлов и вредных микроорганизмов, но смягчить воду посредством установки такого фильтра не получится.
- Мембранные — очищают воду от мусора и примесей, но не смягчают.
Важно! Картриджевые фильтры для газовых котлов не подходят (за исключением ионообменных устройств). Они больше ориентированы на очистку воды, которую предполагается пить
Особенности эксплуатации фильтра грязевика для системы отопления
Самое простое изделие можно купить, т.к. оно даже не подключается к дренажу. Для очистки фильтра грязевика откручивают крышку, извлекают и промывают сетку, устанавливают обратно. Эта простая операция вызывает затруднения при монтаже оборудования в неудобном месте. Частое повторение изнашивает резьбу, ухудшает герметичность соединения. Устраняют перечисленные недостатки и расширяют функциональность с помощью следующих дополнений:
- Клапан, подключенный к системе канализации, позволяет выполнить обслуживание «одним движением руки», быстро, без разборки.
- Напоминает о необходимости промывки в определенные дни вращающееся кольцо с отметками.
- При оснащении манометрами и встроенным устройством поддержания давления обеспечивают защиту от перепадов напора в центральной подающей магистрали.
- Для полной автоматизации промывки по временным интервалам применяют комплект из клапана с электроприводом, таймера, блока питания.
Следующий вариант, емкость с объемной засыпкой, можно оснастить подобными устройствами. Они упростят очистку наполнителя и удаление накопленных загрязнений.
Более рационально работает фильтры грязевики для отопления. В них промывка запускается по мере необходимости. Здесь контролируется не косвенный показатель, время, а давление. Если оно повышается (на входе), жидкость направляется по другому пути. Диски разжимаются, вращаются и хорошо очищаются струей воды.
Достаточно дорогими в эксплуатационный период являются фильтры грязевики для системы отопления частного и загородного дома. Отдельные производители специально делают эти изделия с уникальными размерами и формами, чтобы затруднить применение не оригинальных аналогов.
Недостатки фильтров грязевиков и грубых фильтров отмечены ниже:
- Отстаивание — слишком длительная процедура. Для работы с большими объемами жидкости нужен крупный резервуар. Накопленные донные отложения придется удалять.
- Предыдущий метод не эффективен по отношению к мельчайшим взвесям. Их вес слишком мал для осаждения. В этом случае применяют особые вещества (коагулянты), которые провоцируют создание крупных тяжелых частиц. Главный недостаток — необходимость точного дозирования химических соединений. Некоторые из них опасны для здоровья человека.
Электромагнитный фильтр (умягчитель воды) для защиты котла отопления от накипи и извести
Электронное устройство, которое ставится на обратке в системе отопления и защищает котел от образования накипи и известковых отложений БЕЗ применения реагента, соли, сменных элементов (картриджей, мембран и т.д). Не требует обслуживания и контроля в процессе эксплуатации. Работает по принципу “установил и забыл”. Ресурс работы – 15-20 лет. Требования – постоянная работа от сети 220 V. Потребление электроэнергии – 5 Вт/час.
Защита от накипи: магнитный фильтр перед котлом
Именно повышенная жесткость воды представляет наибольшую угрозу для нормального функционирования котлов, трубопроводов, задвижек, радиаторов, других компонентов. В исходном (растворенном) состоянии соли невидимы. При малых концентрациях их нельзя ощутить на вкус. Но при нагреве образуется накипь, которая ухудшает потребительские характеристики техники, провоцирует небольшие поломки, крупные аварии. Для защиты применяют магнитный фильтр перед котлом отопления ,который обеспечивает:
- Обмен ионов жесткости на безвредные натриевые соединения.
- Создание оболочек из полифосфатов, не позволяющих микроскопическим загрязнениям соединяться.
- Измельчение с помощью ультразвуковых колебаний.
- Преобразование формы мельчайших частиц накипи, образование одноименных зарядов на их поверхности с применением магнитного поля.
Последний вариант по действию подобен на применение полифосфатов. Но воздействие полем не ухудшает химический состав, поэтому пригодно для обработки питьевой воды.
Отмеченное замечание следует учесть, несмотря на целевое назначение данной инженерной системы. Одноконтурные модели котлов применяют для отопления и подготовки горячей воды. Полифосфатные соединения надо исключить не только из пищи. Рекомендуется предотвратить их контакт с кожей, слизистыми оболочками во избежание аллергических реакций. Надо отметить небольшую дальность такой защиты от накипи магнитного фильтра для воды, которая составляет не более нескольких десятков сантиметров. В современных магнитных фильтрах для очистки воды в системе отопления этот показатель достигает 2000 метров.
Как фильтр на обратку системы отопления удаляет механические примеси?

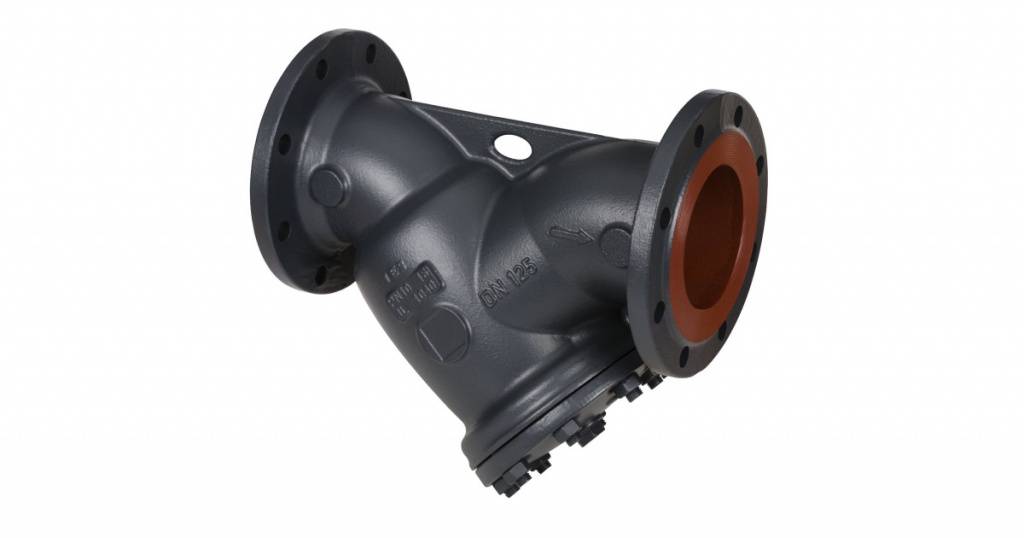

Промышленные котельные и крупные объекты недвижимости оснащают грязевиками гравитационного типа. Для соединения к трубопроводу применяют широкое фланцевое соединение с герметизирующей прокладкой. Корпус при монтаже устанавливают вертикально. По центральной оси закрепляют перегородку, оставив протоки в нижней и верхней части. Такое простое дополнение изменяет направление потока жидкости, отсекает механические примеси. Они скапливаются на дне. Загрязнений регулярно удаляют в ходе профилактических работ.
В бытовых системах применяют фильтр на системы отопления со съемной сеткой. Диаметр основной части приблизительно равен размерам стандартных труб. Для соединения используют муфты с наружной (внутренней) резьбой. Косой отвод с встроенным сепаратором направляют вниз в сторону движения потока воды. Правильное положение поясняет стрелка на корпусе.
«Самопромывные» модификации удобнее для пользователей. Такие фильтры на отопление на обратку настенного котла оснащают вентилем в донной части. Через него загрязнения вымывают в дренаж. Полностью автономные изделия дополняют электромагнитным клапаном и управляющим блоком. Таймер настраивают на оптимальный временной интервал, соответствующий реальной концентрации примесей и режиму эксплуатации.
Для задержания частичек стали устанавливают фильтры с постоянными кольцевыми магнитами. Для повышения эффективности в некоторых современных моделях действующие элементы размещают в центральной части. Такое решение повышает сопротивление потоку воды, поэтому необходимо контролировать получившийся уровень давления на выходе. Следует помнить о том, что автоматика газового котла способна отключить оборудование при недостаточном напоре.
