Существующие фитинги для металлопластиковых труб: 3 типа

Разновидности фитингов

Какими бывают фитинги к металлопластиковым трубам?

Неразъемными, которые называются пресс-фитингами. Условно-разъемными, которые носят название компрессионные. Разъемными, которые именуют резьбовыми либо цанговыми. Естественно, что форма, вес и размеры фитингов для металлопластиковых труб также могут разниться, равно как и особенности их монтажа. Поговорим о каждом типе подробно.

Работа с неразъемными деталями

Пресс-фитинги для металлопластиковых труб сейчас популярны более, чем их «собратья». Причиной тому является высокая надежность соединения, естественно, если правильно его произвести, иначе аварии не миновать.

Чтобы конструкция служила долгие годы, нужно правильно выбрать детали. Во-первых, не покупайтесь на дешевые изделия и подделки: чем меньше вес, тем больше шансов, что вы приобретаете некачественный или неоригинальный товар из неопознанного сплава, тогда как вам нужны элементы из латуни. Во-вторых, всегда внимательно изучайте маркировку: надпись должна быть четкой, без выпавших букв/цифр, равномерно нанесенной/высеченной.

Установка пресс-фитингов на металлопластиковые трубы — дело непростое, кроме того, понадобится специальный «девайс» — пресс (гидравлический либо ручной), которым обжимаются детали. Зато процесс займет минимум времени, а соединения можно будет забетонировать (в стены, пол). Вот почему такие элементы используют для монтажа систем теплых полов.

Пошаговая инструкция по установке:

1. Отрежьте трубу нужной длины.
2. Снимите фаску (снаружи и внутри).
3. Проверьте диаметр.
4. Осмотрите деталь (снимите гильзу, проверьте целостность прокладок и колец).
5. Трубу вставьте в хвостовик фитинга (до упора).
6. Проверьте качество захода трубы.
7. Вставьте гильзу, соедините (до упора ручки).

Фрагмент процесса установки пресс-фитинга

Монтаж компрессионных фитингов

Компрессионные фитинги устанавливать на металлопластиковые трубы своими руками гораздо легче, но дольше, поскольку работы производятся по старинке — без специальных машин.

Деталь состоит из 3 элементов:

• обжимного кольца;
• штуцера;
• накидной гайки.

Схема устройства

Проводятся работы по монтажу в такой последовательности:

1. Выровняйте трубу (минимум 20 см ее длины);
2. Сделайте пометку посередине этого участка.
3. Отрежьте фрагменты нужной длины (удерживая конструкцию под прямым углом).
4. При помощи развертки обработайте разрез до получения округлой формы.
5. Наденьте гайку, затем — разрезанное кольцо.
6. Посадите увлажненный штуцер на трубу.
7. Закрутите гайку (до упора, но чтобы 1-2 нити резьбы оставались на виду).

Фотоподсказка для установки компрессионных элементов

Установка резьбовых изделий

Цанговые фитинги для металлопластиковых труб хороши в первую очередь тем, что их можно снимать, а затем снова устанавливать — несчетное количество раз, пока деталь будет пригодна. Все дело в устройстве изделия, которое включает в себя:

• корпус из металла с внешней резьбой;
• разъемное кольцо;
• монтажную гайку.

При сборке деталь фиксируют кольцом — закручивая гайку, подобная работа под силу каждому домовладельцу. По такому же сценарию фитинг снимается, а затем его можно установить снова, что очень удобно для проведения ремонта, подсоединения бытовых приборов и других нужд. Между тем стоит запомнить, что резьбовые детали всегда должны быть доступны, чтобы можно было время от времени проверять надежность крепления, периодически подтягивать гайку. Поэтому не вздумайте соединение замуровывать, иначе придется ломать стену и заново делать ремонт. Поместите фитинг в люк либо накройте накладкой, если он не будет вписываться в дизайн, и периодически наблюдайте за тем, как надежно он закреплен.

И о главном — технике монтаже царговых элементов:

1. Нарежьте трубы согласно схеме инженерной сети вашего дома (лучше это делать специальными ножницами).
2. Откалибруйте торцы, обработайте места среза, чтобы поверхность стала гладкой, дабы упредить порчу уплотнительных колец.
3. Разберите фитинг: открутите монтажные гайки по бокам, снимите уплотнительные кольца.
4. Гайку и уплотнительное кольцо аккуратно наденьте на трубу, а ее в свою очередь вставьте в штуцер.
5. Закрепите полученную конструкцию гайкой (это можно сделать даже руками, однако крайние пару оборотов для надежности проделайте с помощью накидного ключа).

Так выглядит разъемный тип изделий

Установить фитинги для металлопластиковых труб под силу каждому мужчине, да и некоторые смелые женщины также справятся с этой несложной задачей на «отлично». Чтобы убедиться, достаточно попробовать.

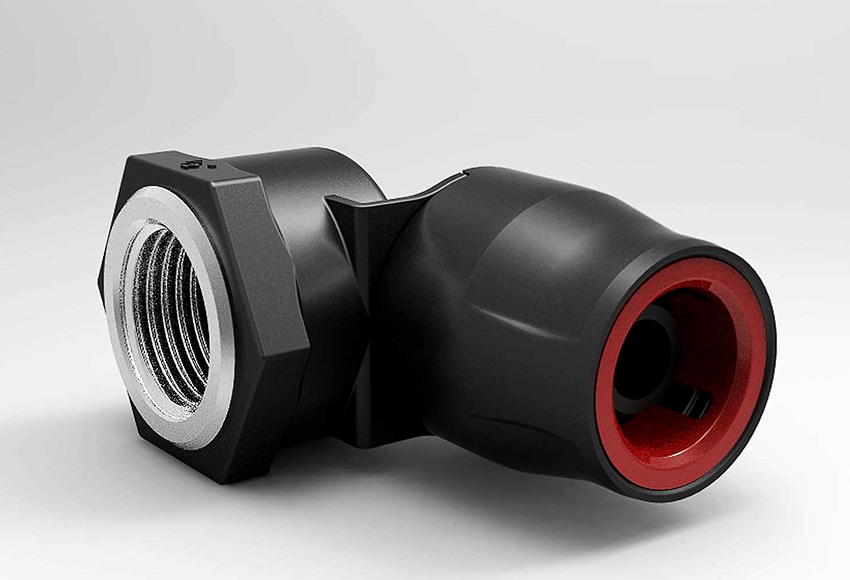

Отличительные особенности пуш – фитингов

Пуш-фитинги для металлопластика устанавливаются с помощью стандартных ключей, а для сборки даже самой сложной системы не требуется квалификационных навыков. Наличие плавного профиля, совсем незначительного веса и простоты конструкции дает возможность применения этих стыков в узких пространствах и неудобных, труднодоступных углах.

Конструкцию составляют всего четыре элемента:

1. защитный корпус. Его изготавливают из поливенилсульфарона (PPSU) – высокопрочного современного материала с применением новейших технологий. По своим техническим данным этот полимер составляет конкуренцию даже самым твердым металлам;
2. кольца для уплотнения. Для их выпуска применяется эластомер EPDM, он невосприимчив ни к температурным перепадам, ни к влажности, поэтому способен обеспечить идеальную герметичность стыковки в любом климате;
3. кольцо с пружиной. Этот элемент создает возможность надежной фиксации всех компонентов в нужном положении;
4. кожух наружной защиты. Он предназначен для обеспечения прочности конструкции и защиты фиксированного участка.

Такое уникальное строение позволяет любому человеку, не прилагая особых усилий и не имея специальных навыков, сделать самое надежное переходное устройство простыми подручными инструментами.

Монтаж металлопластиковых труб

В данной статье пойдет речь о монтаже металлопластиковых труб своими руками при помощи резьбовых фитингов.

Преимуществами соединения и подключения труб при помощи специальных фитингов является то, что при этом не требуется нарезка резьбы, и сам процесс занимает немного времени.

Важным это является прежде всего от того, что в подавляющем большинстве случаев требуется скрытая прокладка трубопровода, которая не допускает малейшего нарушения герметичности. В продаже в настоящее время имеется широкий ассортимент фитингов (фасонных частей) для металлопластиковых труб.

Когда вам потребуется установить фитинг, советуем обратить внимание на уровень качества резьбы. Следует учесть, что участки, где сорвана резьба, допускаются только тогда, когда в сумме их длина составляет не больше 10% от общей протяженности резьбы

Торцы фитингов обязательно должны обладать ровной формой и быть перпендикулярными оси изделия. Резьбы не должна содержать заусенцев.

Все фитинги в зависимости от способа их подсоединения к трубе подразделяют на резьбовые (винтовые) и прессующиеся.

При применении резьбовых фитингов соединение достигается благодаря давлению, создающемуся на разомкнутом разжимном кольце при закручивании гайки. Чтобы корпус фитинга плотно соединялся с наконечником, предусматривается специальная прокладка.

Конструктивное исполнение фитингов для труб

В зависимости от строения соединители пластиковых труб бывают прямыми фланцевыми, выполненными в виде тройника или отвода. Изделия могут иметь резьбу, при помощи которой осуществляется их монтаж, или быть без нее. Фасонные элементы можно разделить на разборные и неразборные. При использовании резьбовых фитингов для уплотнения соединения применяется специальная лента или лен, который накручивается на резьбу.

Фитинги могут быть прямые, тупиковые, в виде отвода или тройника

Конструктивные особенности фасонных частей напрямую влияют на их назначение. В зависимости от этого различают фитинги в виде переходников, муфт, сгонов, крестовин, тройников, уголков, компенсаторов, американок, регулирующей арматуры, пробок с заглушками. Каждый тип пластикового элемента имеет разные размеры, что позволяет подобрать детали для инженерной коммуникации определенного диаметра.

Самым простым фасонным элементом, предназначенным для соединения двух частей трубы, является муфта, которая представлена отрезком цилиндрической формы. Она может использоваться под пайку (при этом должна быть выполнена из того же материала, что и трубы) или применяться для перехода от гладкого участка трубы к гофре.

Существует несколько типов муфт. Соединительные пластиковые фитинги используются при пайке трубопровода из того же материала. Другой тип фасонного элемента может быть предназначен для соединения двух участков, одни из которых стыкуется посредством пайки, а второй – при помощи гайки. Третий вид муфт представлен фитингами для пластиковых труб канализации, применяется для перехода с жесткого участка трубопровода на гофрированный. К четвертому типу относятся муфты-переходники, так называемые американки.

Для присоединения пластиковой трубы к металлической или для подключения к водопроводу сантехнических элементов часто используется американка. Такой фитинг представляет собой цельную неразборную конструкцию. Американка способна обеспечить надежную герметизацию соединения благодаря специальному конусу с резиновым или силиконовым уплотнительным кольцом. Данный тип фитинга может быть прямым или угловым, имеет наружную или внутреннюю резьбу.

Одними из самых востребованных элементов являются фитинги-муфты

Переходники для труб ПВХ и ПЭ по внешним признакам сходны с муфтами. Они служат для соединения двух участков труб разных диаметров, что достигается благодаря тому, что элементы имеют неодинаковые сечения концов. На переходниках для канализационных труб разных диаметров может быть внутренняя или наружная резьба.

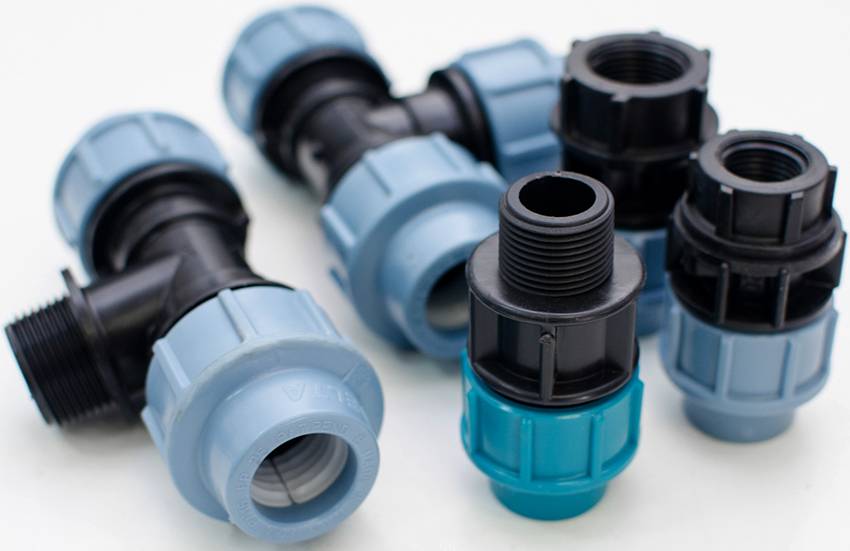

Фитинги для пластиковых труб разного исполнения

Для осуществления поворота движения потока в системе используются уголки. Трубы соединяются при помощи элемента под определенным углом. Их также часто применяют для подключения сантехнического оборудования. Изделия выпускаются с углом от 45 до 90°, имеют наружную или внутреннюю резьбу. Существуют комбинированные элементы, позволяющие объединять части магистрали разных сечений. Уголки для пластиковых труб не только служат для поворота системы, но и защищают ее от напряжения и лишнего натяжения.

Для стыкования нескольких линий предназначены крестовины и тройники для пластиковых труб. Такие фасонные элементы представлены в широком видовом разнообразии. Их концы могут иметь различное сечение и тип резьбы для соединения труб из неоднородных материалов. В зависимости от этого различают проходные и равнопроходные варианты. Для обхода разного рода препятствий в магистральной системе используются обводы.

Поворотные фитинги выпускаются с углом от 45 до 90°

В качестве запорно-регулирующей арматуры для конструкции из пластиковых труб выступают краны и вентили. Изделия выпускаются в виде ручных и термостатических элементов. Фитинги можно классифицировать по уровню герметичности и по сфере применения. Краны характеризуются большой степенью герметичности. Самой удобной разновидностью запорно-регулирующей арматуры является кран-американка, который может монтироваться или демонтироваться без разборки системы.

Заглушки являются тупиковыми элементами, которые присоединяются к трубопроводу посредством резьбы или пайки. Они надежно защищают систему от проникновения в нее грязи и посторонних предметов. Заглушки можно применять в тандеме не только с трубопроводами, но и другими вариантами фитингов для пластиковых трубок. Кроме того, такие элементы в дальнейшем позволяют осуществить модернизацию системы с присоединением новых участков.

Особенности монтажных работ

Каждый вид представленных стыковок имеет свои особенности при монтажных работах.

Резьбовые фитинги для водопровода

Правила установки резьбовых моделей

Определиться с местом для установки. При этом нужно учитывать, что разъемные соединения нельзя устанавливать в места, куда потом не будет доступа. Например, в отопительную систему пола или внутреннюю прокладку стен.
Необходимая длина кусков трубы отрезается специальными ножницами – труборезами. Деформированную окружность выправляют калибратором. Обязательно удаляются неровности и зазубрены.
Проводится разборка фитинга, с него снимают гайку и достают кольцо. Все это надевается на край трубы.
Саму трубку натягивают на штуцер и устанавливают ровно.
Обжимное кольцо надвигают на свое место, и до упора закручивают гайку

При этом важно накрутить ее плотно, но не сорвать резьбу.
Отрезая нужную длину, учтите, что для этого вида стыковки нужно оставить 10 см запаса. После выполнения разреза восстановите форму диаметра калибратором.
На этот участок надеваете гайку и разрезное кольцо.
Прежде, чем надевать штуцер, смажьте его силиконом или смочите водой.
Крепежную гайку вначале заворачиваете руками, потом крепите ключом.

Монтаж компрессионного механизма

Соединений такой конструкции принято считать съемным. Но мастера с опытом работы рекомендуют при разборке заменять фитинг новым, так как демонтаж снижает его качества.

Методика монтажа пресс конструкции

Особенностью установки этой конструкции является применение дополнительных инструментов, таких, как:

• клещи для пресса,
• спецмашина.

На подготовленную поверхность надевается обжимная муфта, затем вставляется штуцер и специальными приспособлениями выполняется зажим стыковки.

Правила выбора металлопластиковых труб для отопления

Чтобы контур сети не потек через 2-3 года из-за нарушения технологии изготовления, нужно правильно подобрать материалы.

Основные нюансы:

• Покупать только у надежного производителя, который может дать сертификаты качества. Подделка таких труб – дело сложное, но возможное. Надежные изготовители всегда сертифицируют товар, а если документов нет, это явная подделка или заводской брак.
• Визуально проверить трубопровод. Не должно быть дефектов в виде сколов, нарушения целостности пластикового слоя. Фактура гладкая, без заусенцев, диаметр совпадает с размером, который указан в техническом паспорте изделий.
• Если литеры маркировки нанесены с ошибками, это подделка.
• Осмотреть срез – он моментально выявит контрафакт. Заводские трубы выявляют сварку алюминия встык, если шов внахлест, качество низкое, как и при разной толщине алюминиевой фольги.

Срок службы трубы

Производители определяют срок службы металлопластиковых труб отопления в 50 лет. Но при использовании изделий в условиях высокого агрессивного воздействия трубы выйдут из строя через 35 лет

Важно не забывать менять фитинги и проверять целостность стыков, а снизить воздействие поможет защита магистрали теплоизоляционными материалами – это предупредит замерзание трубы при выкладке в неотапливаемых помещениях, например, котельной

Достоинства и недостатки металлополимеров

К числу преимуществ подобных изделий можно отнести:

• простоту монтажа: соединения различных категорий металлопластиковых труб осуществляется быстро и легко;
• высокую теплоустойчивость (можно транспортировать воду, нагретую до 100°C);
• умеренную цену (металлополимерные трубы стоят дешевле металлических и большинства пластиковых аналогов);
• высокие показатели прочности, кольцевой жесткости;
• устойчивость к коррозии, агрессивным средам;
• несклонность к образованию отложений и засоров;
• эстетичный внешний вид;
• высокую пропускную способность;
• низкую теплопроводность;
• достаточную пластичность;
• возможность легкого ремонта;
• долговечность.

Гибкость труб

Главный же недостаток подобных изделий кроется в том, что металл и пластик, из которых состоят трубы, имеют различные показатели расширения. Регулярные перепады температур агента, находящегося в трубах, могут привести к ослаблению креплений, из-за чего в конструкции возникают протекания.

Чтобы избежать этого, специалисты советуют, производя монтаж, всегда предусматривать определенный запас при стыках труб. Он будет полезен еще и потому, что металлопластиковые системы плохо выдерживают гидроудары.

Оценить плюсы и минусы указанных труб проще и легче в сравнении металлопластиковых и полипропиленовых изделий. Сравнительный обзор приведен в рекомендуемой нами статье.

Особенности и варианты соединения металлопластиковых конструкций

Стандартная труба из металлопластика представляет собой многослойную конструкцию, где между внешним и внутренним слоем из сшитого полиэтилена располагается слой алюминия. Склеенные между собой, они обеспечивают изделию необходимую гибкость, прочность, устойчивость к высоким показателям давления и температуры носителя.

В то же время, особая структура металлопластиковой трубы делает невозможным применение сварных соединений. Любые ответвления, заглушки и часть изгибов монтируются только посредством фитингов – соединительных элементов определенной конфигурации.

Фитинги для металлопластика разделяют на три больших группы:

• Компрессионные (обжимные). Такие фитинги имеет смысл использовать на открытых участках трубопровода, поскольку прочность соединения с течением времени неизбежно ослабевает и начинает требовать вмешательства.

• Пресс-фитинги. Считаются неразборным типом соединения, которое не теряет своих герметизирующих качеств со временем. Такие участки трубопровода допускается замуровывать в стяжку, либо прятать под стены. Эксплуатационный срок современных изделий составляет не менее 30 лет.
• Пуш-фитинги. Усовершенствованная конструкция соединительного элемента, позволяет производить монтаж буквально за несколько секунд. Конструктивное исполнение включает металлический или пластиковый корпус, удерживающую колодку и два кольца: тарельчатое и распорное.

Монтаж металлопластикового трубопровода с использованием компрессионных и пуш-фитингов не требует использования специального инструмента или особых навыков, в других случаях потребуются специальные обжимные клещи. Сама процедура монтажа проста и вполне по силам любому домашнему умельцу.

Технология установки пресс-фитингов

Пресс-фитинги отличаются конструкцией и, соответственно, способом монтажа. Перед установкой соединителя нужно внимательно осмотреть соединители для металлопластиковых труб (гильзу, уплотнители) и подготовить пресс-клещи, подходящие по профилю и размеру (в идеале – того же производителя).

Трубу готовим так же, как и для обжимного фитинга – выпрямляем, размечаем, аккуратно отрезаем труборезом, предназначенным для работы с металлопластиком

Важно обработать торцовую часть: удалить заусенцы, сделать обод гладким и ровным. Фитинг монтируем в следующем порядке:

Галерея изображений

Фото из

Этап 2 – подготовка пресс-клещей

Этап 3 – установка фитинга в инструмент

Этап 4 – опрессовка фитинга клещами

Работая с ручным инструментом, необходимо помнить об одной тонкости опрессовки: она должна быть выполнена дважды. То есть после первого зажима необходимо ослабить фиксацию, повернуть клещи по оси примерно на 30º и повторить процедуру.

С советами и ценными рекомендациями по выполнению опрессовки труб из металлопластика вы ознакомитесь, прочтя рекомендуемую нами статью.

Как крепить фитинги для труб PEX

Поперечно-сшитый полиэтилен относится к термопластичным полимерам. При монтаже его элементов можно применять методы сборки полиэтиленовых трубопроводов других видов. Однако существенное отличие заключается в эластичности материала, благодаря чему фитинговые соединения получаются более герметичными, при этом сварка проходит при более высоких температурах.

Известно три способа соединения труб PEX.

С помощью:

1. компрессионных фитингов;

2. некомпрессовочных фитингов;

3. электросварных фитингов.

Какой из них следует выбрать, зависит от давления в магистрали и от типа соединения (разъемное/неразъемное).

Монтажные работы с трубами PEX требуют следующих инструментов:

• гаечный ключ;

• нож-секатор;

• ручной или гидравлический пресс;

• расширители нужных диаметров;

• фитинги.

При креплении фитингов убедитесь, что они предназначены для установки именно на металлопластиковые либо на трубы PEX. При установке водопроводных систем используйте теплоизоляционные подложки и прокладки. Это поможет защитить систему от образования конденсата (для магистралей с холодной водой) либо от потерь тепла (для труб с горячей водой).

Перед тем как начать монтаж трубы PEX, следует закрепить их специальными скобками. Это позволит сохранить приданную трубе форму.

В настоящее время большинство соединений труб PEX осуществляется либо электродиффузионными муфтами, либо с помощью пресс-фитингов. Выбор определяется диаметрами соединяемых изделий. Для монтажа, как правило, используется комплект инструментов, выпускаемых ведущими производителями мира.

Соединения труб PEX диаметром от 16 до 40 мм пресс-фитингами с надвижной гильзой:

• подготовить конец трубы PEX, обрезав его под углом 90° с помощью трубных ножниц;

• на торец трубы надеть гильзу (фаской в сторону фитинга) и развальцевать конец ее специальным инструментом;

• вставить фитинг в подготовленный торец трубы, а само соединение – в запрессовочную насадку;

• при помощи этой насадки надвинуть до упора гильзу на фитинг;

• произвести визуальный контроль соединения.

Соединения труб PEX диаметром от 40 до 110 мм пресс-фитингами с надвижной гильзой:

• подготовить конец трубы PEX, обрезав ее фрезой под углом 90°;

• гильзу надеть на трубу, конец ее развальцевать расширительной насадкой, вставленной в универсальный инструмент;

• ввести фитинг в подготовленный торец трубы и дождаться, пока труба обожмет его благодаря свойству восстановления формы;

• заменить в универсальном инструменте расширительную насадку на запрессовочную;

• с ее помощью надвинуть гильзу на фитинг до упора;

• произвести визуальный контроль соединения.

Соединение труб PEX электродиффузионными муфтами с помощью сварочного аппарата:

подготовить конец трубы PEX, обрезав ее либо ножницами, либо фрезой под углом 90° и разметить зону зачистки от наружного кислородонепроницаемого слоя согласно рекомендуемым в таблице данным.

Таблица. Глубина зоны зачистки края трубы от кислородонепроницаемого слоя в зависимости от глубины посадки в электродиффузионную муфту (в мм):

Глубина посадки	20	25	32	40	50	63	75	90	110	160
Зона зачистки	30	30	35	39	44	53	56	66	67	81

• зачистить наружный барьерный слой вручную или помощи специального приспособления, очистить и обезжирить зону сварки растворителем;

• надеть электродиффузионную муфту на зачищенный торец трубы и вставить вторую соединяемую с ней трубу в электросварную муфту;

• подсоединить кабель сварочного аппарата, соблюдая полярность (по цвету провода и контактного гнезда муфты) и включить аппарат;

• проверить соединение на предмет полного вхождения труб PEX в электросварную муфту;

• включить режим сварки и после звукового сигнала вынуть кабель из контактных гнезд электросварной муфты;

• произвести визуальный контроль готового соединения.

Рабочее давление в трубопроводе можно давать только после остывания соединения, которое при комнатной температуре длится приблизительно:

• 20 минут для труб PEX диаметром 20–63 мм;

• 30 минут для труб PEX диаметром 75–110 мм;

• 70 минут для труб PEX диаметром 160 мм.

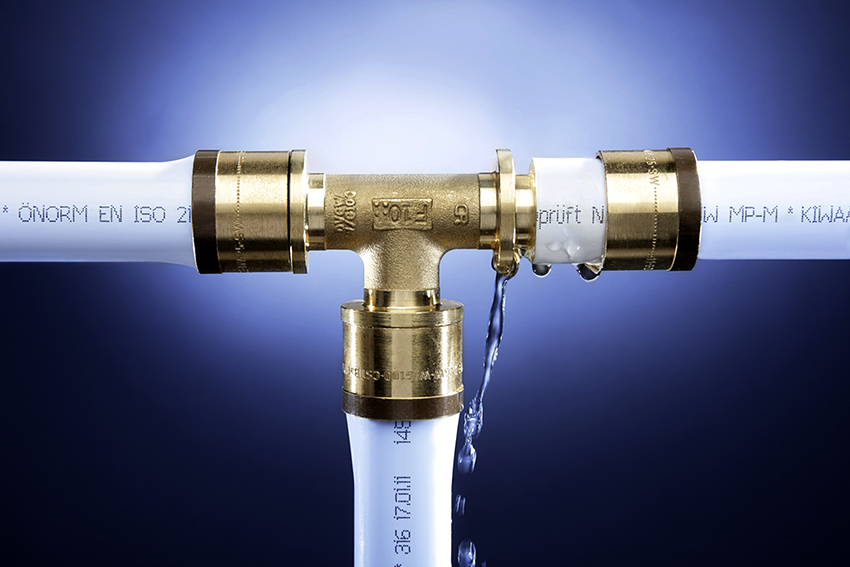

Ремонт

Металлопластиковые фитинговые соединения канализационных труб периодически нуждаются в ремонте. Даже если Вы проделали все операции правильно, через несколько лет соединения могут ослабнуть от воздействия разницы температур, давления, просто от времени.

Поскольку сама труба монолитна, значит, ремонт металлопластиковых труб производится в местах их соединения – фитингах.

Возможные причины протечки:

1. Повреждены резиновые уплотнительные кольца. Их необходимо заменить.
2. Не ровный срез у трубы. Выровняйте и откалибруйте срез.
3. Лопнул латунный корпус фитинга. Замените фитинг целиком.

Стоит сказать, что металлопластиковые трубы выпускают не только для горячего и холодного водоснабжения. Также есть трубы для отопления и канализации. Эти виды металлопластиковых труб отличаются тем, что содержат внутри не пищевой полиэтилен, а технический пластик. Поэтому и стоимость такой трубы гораздо ниже.

Если Вы все же хотите сделать трубопровод не обслуживаемым, тогда необходимо использовать не компрессионный фитинг, рассмотренный нами в статье, а пресс-фитинг.

Такая сборка трубопровода подразумевает создание неразборных соединений трубы с помощью специальных пресс-машин. Покупать это дорогостоящее оборудование раби монтажа нескольких метров трубы не имеет смысла, поэтому лучше воспользоваться в таком случае услугами профессионалов. И можно заливать трубу с бетон. В этом случае вопрос «как отремонтировать металлопластиковую трубу» отпадает сам собой.

Монтаж металлопластиковых труб

Пошаговая инструкция с фото

1. Подготовьте трубы и инструмент – металлопластик нарежьте согласно схеме водопровода, подберите фитинги. Идеально подойдут для соединения компрессионные или пресс-фитинги. Инструмент для монтажа:
2. ножовка по металлу или специальные ножницы для труб;
3. калибратор для зачистки срезов;
4. мерная лента или рулетка;
5. нож;
6. ключ гаечный.
7. Обработайте срезы труб калибратором.
8. С фитинга снимите гайку и кольцо, наденьте на обработанный срез трубы. После обработки срез должен быть ровным, гладким, без заусениц. Для этого применяют круглый напильник.
9. Наденьте на трубу штуцер и относительно сгона на фитинге выровняйте.
10. Устанавливайте на фитинг снятые ранее гайку и зажимное кольцо, заворачивайте до специфического потрескивания. Контролируйте натяжение гайки – чересчур большая нагрузка может сорвать резьбу и тогда потребуется полная замена соединения.

Пружины и другие способы сгибания трубы

Часто трубы сгибают, чтобы добиться большей пользы от поверхности, которая проводит тепло.

Вот несколько методов: Ручное сгибание.

1. Сгибание трубогибом.
2. Пружина для гибки.

Сгибание труб руками — самый доступный способ, который подразумевает следующие действия:

Аккуратно присогнуть трубу на радиус гиба не более 20 градусов.

1. Снова согнуть ее чуть выше.
2. Делать таких загибы несколько раз (около 15), пока труба не повернет на нужный угол.

Такими же плавными и аккуратными движениями можно и выпрямить трубу.

Мария Король, эксперт

С помощью пружины или проволоки достаточно ровно и аккуратно сгибают металлопластиковую трубу:

Поместите пружину или проволоку внутрь трубы.

1. Согните руками трубу под необходимым углом.
2. Аккуратно извлеките пружину или проволоку.

Типичные ошибки монтажа металлопластиковых труб

Следствием неправильных действий при монтаже является разгерметизация или течь в местах соединения. Самая частая ошибка — перетягивание гайки фитинга, что приводит в срыву резьбы или разрыву трубы. Еще одна распространенная ошибка – экономия на специализированном приспособлении, таком как фаскосниматель и калибратор. Это зачастую приводит к повреждению уплотнительных колец, что отнюдь не повышает качество соединения. При этом проверить уровень герметичности и прочности соединения, обнаружить места утечки и недостатки возможно опрессовкой.

Опрессовка труб водоснабжения

Главной частью опрессовщика является гидравлический насос, который задает значение давления, необходимого для правильной проверки. Различают два вида опрессовщиков:

1. Ручной — используется для проверки водопровода небольшой протяженности.
2. Электрический инструмент — легкий в управлении, надежный, долговечный, но дорогой. Поэтому применяется только при профессиональном монтаже.

Технические характеристики фитингов для металлопластиковых труб

Различия между фитингами определяются по нескольким параметрам: по диаметру, материалу изготовления и области применения. Самые важные технические характеристики, которые необходимо знать при покупке фитингов, – это диаметр труб, с которыми предстоит выполнять монтажные работы. Размер фитингов всегда соответствует диаметру всей магистрали. Если требуется установка труб для воды, газа или отопления, наиболее актуальными будут размеры в пределах 16-32 мм.

Другие технические характеристики фитингов, на которые следует обратить внимание – показатель максимального давления. Оптимальное давление для бытовых систем – 10-15 атмосфер

Некоторые производители заявляют, что при правильной установке и использовании качественных труб их фасонные детали могут работать в условиях давления до 25 бар.

Выбирая фитинг (тройник), необходимо обращать внимание на визуальное качество гильзы и других элементов. Цвет металла должен быть равномерным, поверхность должна быть чистой, без царапин или микротрещин

Также технические требования относятся к весу: качественные латунные детали не могут быть слишком легкими.

Основные технические характеристики обычно указываются на самом изделии. На фитингах в обязательном порядке маркируется диаметр трубы, обычно в дюймовом формате. Стоит помнить, что у разных производителей маркировка может иметь различную информацию.

Заключение

Результатом опрессовки должны стать данные манометра, подключенного к проверочному комплексу и трубам. Специалисты снимают показатели давления в контурах до начала процесса испытания. Как правило, опрессовка труб длится порядка 8-10 часов, после чего вновь снимаются показания с манометра. Хорошим результатом будет нулевая разница между двумя показаниями прибора, но это бывает редко. Минимальные отклонения также допустимы, но и при большой разнице не стоит сразу переделывать трубопровод. Возможно, изменения в показателях давления были вызваны другими причинами, не связанными с качеством герметизации в контуре.
