Флюгер на крышу: Выбираем+Как сделать своими руками

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Флюгер на крышу: как сделать самостоятельно

Флюгеры со сложными коваными фигурами в виде птицы в полете могут стоить достаточно дорого

Простой флюгер на крышу можно изготовить самостоятельно

Для начала выделим основные стадии изготовления конструкции:

выбор материала;
оформление флюгарки;
монтаж механизма, обеспечивающего вращение конструкции;
соединение деталей;
установка конструкции на крышу.

Совет! Изготавливая флюгер, можно чрезмерно увлечься этим процессом. Однако всегда стоит помнить об элементарных правилах техники безопасности! Так, сварку следует производить только в хорошо проветриваемом помещении, а лучше всего на открытом воздухе. Обзаведитесь спецодеждой.

Схема создания элементов, из которых состоит флюгер

Самым ответственным этапом работы является изготовление флюгарки. Он же и самый творческий. Выбрав символ, следует нанести его на чертежную бумагу. Затем увеличенный до реальных масштабов эскиз необходимо нанести на картон.

Загородный дом с флюгером в виде ананаса

Флюгарка в форме машины

Важно, чтобы очертания указателя были вытянутыми по горизонтали. При этом большая часть указателя должна быть расположена на противовесной стороне

Только в этом случае можно добиться правильной работы конструкции.

Совет! Идеальный размер для фигуры – 40 х 70 см.

Затем необходимо закрепить эскиз на металлической заготовке. Для этого подойдут струбцины. Чтобы вырезать очертания конструкции, следует использовать электролобзик. А для устранения металлических заусенцев – шлифовальный круг. На отдельных участках можно воспользоваться напильником. Уже потом следует переходить к оформлению стрелки.

Обеспечить корректную работу ветроуказателя поможет уровень, который позволит определить вертикаль

Особое внимание следует уделить организации крепления розы ветров. Для этого используйте компас

Смажьте отдельные вращающиеся элементы конструкции солидолом.

Строгое выполнение указаний по изготовлению флюгера обеспечит ему корректную работу

Вручную сделанные флюгеры ничем не отличаются от покупных вариантов и позволяют воплотить в реальность все дизайнерские идеи

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

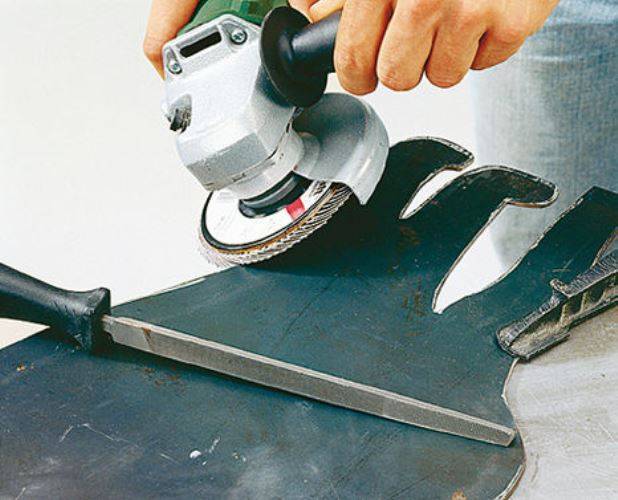

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Типы флюгеров

Можно выделить несколько видов флюгеров. Самый привычный из них – метеорологический, определяющий движение ветра. Второй тип – флюгер Вильда. Он определяет ещё и интенсивность ветра, помимо направления. Принцип работы прост – отклонение флюгарки указывает силу ветра, здесь может использоваться пропеллер. Следующий тип – дымоходные. Они обеспечивают защиту трубы от задувания. Декоративные главной своей целью представляют украшение дома. Но и не стоит забывать по Царь-флюгер, который аналогов не имеет.

Сейчас флюгер чаше применяют исключительно в декоративных целях, игнорируя его первоначальное назначение. Изменился и материал, используемый при изготовлении. Поверхность его покрывают слоем специальной краски для защиты от ультрафиолета и влаги. Таким образом увеличивают срок службы изделия. К тому же, они имеют повышенную чувствительность к изменениям ветра, благодаря установке небольших пропеллеров.

Материалом для флюгера сейчас служит медь и сталь. Стандартные размеры для дома – 40 сантиметров в высоту и 70-80 сантиметров длиной, для небольших архитектурных форм используют флюгеры уменьшенного размера.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
Для этого применяются гайки М 6 (8) и болты М 6 (7).
После этого ставится верхний цилиндр (3) и крепится хомутом (5).
После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер. Схема создания флюгарки. Основные ее части и порядок их расположения

Основные ее части и порядок их расположения

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

Этап 7

Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы

Она выполняется в виде стрелки

Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Назначение и принцип работы

Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.

Что такое флюгер

Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

Конструкция с собакойИсточник orgpage.ru

Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.

Составные части

Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.

Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.

Из чего состоит ветрякИсточник build-experts.ru

Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:

уголки;
накладки;
ботлы;
гайки.

Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).

Виды конструкций

Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:

Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.
Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
Электростанции. Во время работы ветряные флюгеры генерируют электричество.

Профессиональный анеморумбометрИсточник ru.lifehackk.com

Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).

Модель на трубное отверстиеИсточник odymohodah.ru Флюгер-пугало от пернатыхИсточник m-dachnik.com

Как сделать флюгер своими руками

Подбор материала и инструментов

Наиболее оптимальный вариант материала для самодельного флюгера – это листовая медь, так как она не поддается разрушению и ржавчине, следовательно, срок эксплуатации будет долгий. Кроме того, медь придает привлекательный блеск. Также весьма подходящим материалом может послужить пластик, так как он легок и позволяет без труда вырезать подготовленные детали. Самые простые, хоть и недолговечные флюгеры могут быть изготовлены из пластиковой бутылки или фанеры.

Для изготовления флюгера своими руками потребуются инструменты для столярных и слесарных работ, подходящие для обработки выбранного материала. Если вы решили мастерить указатель ветра из фанеры, дерева или пластика, необходим электрический лобзик с напильником. Если же выбор пал на металл, то следует подготовить специальные пилочки для лобзика, болгарку, ножницы для резки по металлу, дрель со сверлами для проделывания отверстий.

Проектирование флюгера, подготовка чертежа

В конструкции изделия нет ничего сложного: металлическая пластина, прикрепленная к вертикальному стержню, который, в свою очередь, прочно крепится на крыше. Флюгарка должна без препятствий вращаться вслед за ветром. Для удобства можно прикрепить «розу ветров» – две перекрещенные пластины с указанием частей света.

Стандартные размеры флюгера: 400 × 800–770 × 1000 мм. Однако они могут быть изменены в зависимости от личных предпочтений и габаритов дома

Очень важно изначально подготовить эскиз будущего изделия, строго придерживаясь намеченных размеров. Контуры деталей рекомендуется сделать на бумаге, а уже затем перенести на выбранный материал

Процесс изготовления флюгера

Итак, когда чертеж готов, можно приступать к работе. Во-первых, необходимо изготовить опору из 13 мм трубы, длина – 125 мм. В верхней части нарезается резьба, а в нижней крепится подшипник. К опоре прочно приделываем четыре металлические полосы (угол сгиба 90°), которые в дальнейшем другой частью будут закреплены непосредственно на крыше дома

Очень важно проследить за тем, чтобы выступающие части этих полос не мешали свободному вращению деталей. Из нержавеющей стали изготавливаем крышку, на которую так же, как и на опору, наносим резьбу

Сейчас самое время установить в верхней части крышки указатель сторон света — «розу ветров». При этом необходимо убедиться, что в подшипник не попадет влага, поэтому в верхней части основы следует закрепить колпак.

Теперь приступаем к изготовлению флюгарки-флажка, для этого стоит использовать листовую медь. С чертежа на лист металла переносим контуры выбранной фигуры, далее при помощи специальных ножниц или лобзика вырезаем деталь. Неровности рекомендуется обработать напильником. На данном этапе можно придать фигурке более эстетичный вид, добавив чеканкой дополнительные узоры или детали. Вот и все, полезный прибор и оригинальное украшение для дома готово.

Виды флюгеров и их символические значения

Если знатные горожане украшали свои дома флюгарками в виде фамильного герба или всадника-рыцаря, то простой люд всё более изображал на шпилях свою принадлежность к определённой профессии. Над мастерской сапожника можно было видеть флюгер-башмак, а над пекарней — батон. С развитием художественной ковки фигурки-флюгарки начали приобретать изысканный вид и нести определённую смысловую нагрузку. Над печными трубами изображались животные, птицы, корабли, знаки зодиака, сказочные и даже библейские персонажи. Нередко снизу крепили розу ветров с латинскими начальными буквами сторон света (W, N, E, S).

Роза ветров помогает определить направлени ветра

Самой распространённой фигуркой флюгера был петух, который символизировал бдительность и боевой дух, а также защищал дом от врагов и пожаров. В Англии флюгер до сих пор имеет название «погодный петух». Петухи на крышах католических соборов начали появляться ещё в IX веке по указу Папы Римского в честь апостола Петра.

Петух на крыше дома символизирует боевой дух, смелость и блительность

Такой же популярностью пользовался кот. Свободолюбивое животное являлось хранителем домашнего очага и уюта. Считалось, что кот оберегал жилище от потусторонних тёмных сил и приносил в семью счастье и удачу.

Кот дружит с домовым и защищает от тёмных сил

Флюгер-грифон сочетает в себе качества могучего царя зверей и зоркого орла — отвагу, мудрость и наблюдательность. Грифон обладает острым умом, здоровым расчётом и рационализмом.

Грифон сочетает отвагу льва и мудрость орла

Фигурками лошадей украшали свои дома люди с активной жизненной позицией и несметной энергией. Конь является символом знатного рода и благородства.

Фигурка лошади над крышей дома говорит о благородстве и активной жизненной позиции его хозяина

Дракон в китайской мифологии всегда был носителем мудрости и хранителем тайных знаний. Он отвечает за успехи в бизнесе и финансовое благополучие семьи, решившей украсить свой дом его изображением.

Дракон обеспечит вам денежное благополучие

Аисты и лебеди символизируют целомудрие и грациозность, преданность и любовь, взаимопонимание и поддержку. Аистами украшали свой дом семьи, долго мечтавшие о детях и продолжении рода. Особенно популярна фигурка аиста в странах Скандинавии, где она символизирует домашний очаг и покровительствует путешественникам.

Фигурку аиста на крышу устанавливают люди, для которых важны семейные ценности

Фигурки ангелов и изображения библейских персонажей на флюгерах символизируют веру, связь со Всевышним и духовным миром. Они несут обитателям дома счастье, добро, тепло и уют.

Флюгер-ангелочек подарит семейный уют и душевное спокойствие

Флюгерами-кораблями увенчивали здания портовых городов, а позже каждый моряк почитал за честь украсить шпиль своего дома летящим на крыльях ветра парусником.

Корабль на шпиле здания символизировал неудержимость, отвагу и морскую славу

Флюгеры с пропеллерами смотрятся эффектно даже на небольшом ветре. Дополнительное движение лопастей добавляет конструкции невесомости и мобильности.

По скорости вращения лопастей можно судить о скорости ветра

Таким образом, кроме основного предназначения, флюгер является зеркальным отображением внутреннего мира своего хозяина, выступает символом жилища и элементом архитектурного искусства.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

На этой странице Вы можете увидеть библиотеку наших силуэтов для флюгеров. Эти примеры Вы можете использовать для создания собственных уникальных флюгеров для дома. Фото и эскизы флюгеров различной тематики.

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.
