Установка глиняного замка для колодца: 4 этапа создания

Правила прокачки колодца

Для этого лучше всего использовать погружные насосы центробежного типа. Они обладают достаточным запасом прочности для непрерывной откачки воды, насыщенной мелкими частицами ила и песка.

Процесс должен происходить без длительных перерывов, а лучше всего – непрерывно, вплоть до достижения необходимой чистоты воды. Также должен увеличиться дебит скважины до таких показателей:

• Объём скважины должен обеспечивать не менее получаса непрерывной работы насоса.
• Полное восстановление уровня воды в скважине, после откачки до минимальной отметки, должно произойти приблизительно за час.
• Минимальное общее количество включений водоподающего насоса за сутки должно составлять 4-5 циклов.

Если колодец или скважина соответствует этим стандартам, можно считать, что ваши труды увенчались успехом. За одну процедуру следует откачивать не более 70% от общего количества воды, находящейся в колодезной шахте. В противном случае, в результате слишком быстрого притока новой воды, возникает вероятность размыва дна и окружающего грунта. Принцип непрерывности работы имеет одно исключение – когда колодец устроен на плывуне. Как правильно прокачать подобную скважину, рассмотрим отдельно.

Прокачка колодца на глине

Прокачка колодцев с глинистым дном имеет ряд нюансов. Сама по себе глина способствует замутнению воды, так как имеет свойство хорошо растворяться в ней. Многие владельцы «глиняных» колодцев смиряются с этим, как с неизбежным побочным явлением. Но иногда всё же удаётся добиться положительных результатов при помощи прокачки. Правда, в данном случае процесс займёт больше времени.

За один раз следует откачивать не больше ¾ от общего объёма воды в скважине. Для этого следует регулярно отслеживать изменение уровня водной поверхности по отношению к первоначальному. Повторять весь процесс потребуется несколько раз, до тех пор, пока дебит водоносного источника не увеличится, а поступающая в него вода не станет прозрачной.

Если колодец обустроен в синей глине, возможен выход из их толщ сероводорода, сопровождающийся характерным неприятным запахом. К сожалению, избавиться от него при помощи прокачки не получится.

Прокачка колодца на плывуне

При потере герметичности стыковочных швов колодезных колец, эта песчаная или глиняная взвесь начинает проникать внутрь. Это приводит не только к ухудшению качества воды, но и вызывает угрозу постепенного заиливания дна со всеми вытекающими неприятностями – уменьшение полезного объёма скважины и закупорка фильтров.

Прокачивая плывун, следует соблюдать ряд правил:

• При откачке не следует стараться выбрать за один раз слишком большой объём. Плывун при этом будет интенсивно заполнять пустоту, что может вызвать проседание почвы вокруг скважины, и даже смещение бетонных колец или обсадных труб.
• Фильтры следует устанавливать строго на водоносном пласте, а не в районе плывуна. Иначе они быстро забьются, и перестанут функционировать.
• Для предотвращения забивки скважины поступающей из плывуна грязью, при произведении работ следует применять специальные вяжущие составы, например, бетонит. Также рекомендуется устраивать дренажные системы.

Замена глины

На сегодняшний день множество фирм предлагают материалы, которые могут заменить глину. К таким материалам относятся смесь песка с гравием или обыкновенный песок. Но может ли все это стать заменой глине?

Песок, как материал, не предназначен для задерживания воды. Песок является фильтром для воды, то есть данный материал просто пропускает ее. После того, как песок пропускает воду, она соприкасается с кольцами бетона и через возможные щели проникает в шахту колодца.

Глина, хотя и может промокать, но она является полностью водонепроницаемым материалом. Из-за того, что глина может промокать, во время сильных морозов в зимний период вы можете наблюдать маленькое смещение или продвижение колец колодца.

Хотя сегодня производители предлагают нам различные материалы, глина является незаменимой. Она не даст увлажнить грунтовый слой.

Какая глина подходит?

Нельзя использовать для закладки суглинок и супесь с небольшим содержанием глиняных частиц. В данном случае невозможно достичь гидроизоляционного эффекта. При этом в зимнее время слой будет подвергаться морозному пучению: в порах будет замерзать вода и увеличивать объем грунта. Это приведет к отрыву верхних колец скважины.

Глина должна быть жирной, с содержанием песка не более 15%. Консистенция материала должна иметь сходство с пластилином, не оставлять частиц на коже при растирании в ладонях. Для проверки состава лепятся шарики и оставляются под воздействием солнечных лучей. Жирный материал приобретет твердость и потрескается. Если шарик остался в неизменном виде и на его поверхности блестят песчинки, структура не подходит для строительства замка.

Как улучшить?

Качество укладки защитного слоя зависит от пластичности глины.

Улучшить данное свойство можно следующим образом:

1. Перед использованием материал должен отлежаться. Предварительно рекомендуется замочить глину в воде на нескольких суток.
2. Заготовить материал можно осенью и оставить его на улице на всю зиму. В этом случае глина постепенно замораживается и увлажняется.

Улучшить свойства материала можно добавлением гашеной извести в соотношении 5:1.

Чем можно заменить?

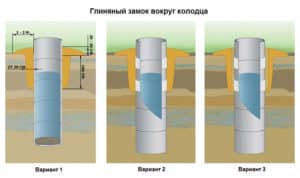

Варианты глиняных замков вокруг колодца.

В качестве альтернативы подходят:

1. Жирный суглинок. Содержание частиц глины — не менее 40%. Данный материал уступает по качеству, т.к. содержит в составе ил и гравий.
2. Мягкий гидроизоляционный материал.

Нельзя использовать битумные и нефтесодержащие материалы.

Ремонт и восстановление от грунтовых вод

Иногда при неправильном монтаже, в следствие долгой эксплуатации затвор приходит в негодность, и в ствол шахты начинает проникать грязная вода.

Если в ходе осмотра выяснилось, что гидрозатвор не справляется, то его можно отремонтировать. Когда верхняя часть замка отслоилась и между глиной и кольцом, а также в грунте появилась щель, — значит, колодец дал усадку, можно обойтись ремонтом верхней части. Для этого нужно выкопать и убрать глину до утрамбованного участка. Еще раз утрамбовать слой и снова засыпать нужное количество. Для ремонта лучше использовать новую глину, более жирную, чем была.

Если же в шахте видно, что через стыковые соединения протекает грунтовая вода, то ремонту подлежит весь замок целиком. Тут придется все делать заново. Полностью выгребать глину из траншеи и засыпать в нее новую. Конечно, можно попробовать использовать старую, но в этом случае ее необходимо хорошенько обработать (вымочить в воде, смешать с гашенной известью).

Назначение гидроизоляции

Защите от влаги подлежат не только питьевые колодцы, но и другие гидротехнические сооружения на вашем участке. В зависимости от использования конструкции назначение гидроизоляции может быть разным:

1. Согласно требованиям СНиП все питьевые колодцы подлежат тщательной гидроизоляции для их защиты от разрушающего и загрязняющего действия грунтовых вод. Всё дело в том, что в грунтовые воды попадают стоки различных предприятий, фекалии, химикаты, осадки, разложившаяся органика и многое другое. Если такие загрязнённые воды попадут в колодец, то пить из источника нельзя. Не поможет даже кипячение.
2. Также правила СНиП требуют, чтобы выполнялась гидроизоляция канализационных колодцев. В этом случае эта мера позволит защитить грунтовые воды от просачивания в них продуктов разложения стоков из септика или канализационного колодца.
3. В технических колодцах гидроизоляция позволит избежать попадания воды внутрь конструкции и развития коррозионных процессов на оборудовании, запорной арматуре и разветвлениях водопроводных труб.

Гидроизоляция колодцев делится на два вида:

• наружную – самая трудоёмкая и эффективная;
• внутреннюю.

Как выбрать правильное место?

В первую очередь необходимо найти, где на участке расположен подходящий водоносный пласт.

Вода в колодце должна находиться на глубине не меньше 10-15 метров, чтобы в неё не попадала грязь с поверхности почвы.

Минимальная дистанция между объектами на участке

Для водозаборного сооружения требуется выбрать место, где исключается опасность загрязнения его стоками. Хозяйственный двор с домашними животными, помойная и компостная ямы, свалки и септики должны находиться от будущего колодца не ближе, чем за 20-30 метров, причём располагаться ниже его по уровню рельефа.

Не стоит устраивать источник ближе, чем за 5 м от жилого дома, чтобы не нарушить устойчивость его фундамента.

Как самостоятельно изготовить глиняный замок для колодца

Глиняный замок по периметру колодца используется для предохранения источника питьевой воды от попадания стоячей воды, а также другой грязной воды через стенки ствола колодца.

Если глубина конструкции достаточна, ее устанавливать не обязательно, но для мелкозаглубленных конструкций она играет важную роль, которой нельзя пренебрегать.

На фото — изготовление замка из глины

Общие сведения

Устройство глиняного замка колодца – процесс достаточно трудоемкий, и для него необходимо подготовить значительное количество материала. По окончании работ необходимо очистить колодец от возможных загрязнений, чтобы не переживать за качество воды.

Инструкция по изготовлению глиняного замка обычно состоит из 3-х шагов, хотя можно внести коррективы:

1. По периметру ствола колодца делается траншея с размерами: ширина — 500-600 мм, глубина 1500-1800 мм.
2. В него засыпается глина, которую необходимо периодически утрамбовывать.
3. Сверху замка делается небольшая отмостка с уклоном в сторону от колодца, высота 150-200 мм.

Ниже мы более подробно рассмотрим, как сделать замок из глины вокруг колодца.

Установка замка и отмостки

Технология

1. Для глиняного замка необходимо брать материал с естественной влажностью. Когда его вынимают из земли для последующего хранения, его следует замочить в воде и накрыть сверху.

Проверить состояние глины можно, попробовав отлепить часть ее, материал не должен крошиться и скользить между пальцами. Возможно, потребуется добавить 10-20% извести, чтобы нейтрализовать повышенное содержание в ней песка.

Проверяет материал на пластичность

1. Наилучший результат достигается при тщательном утрамбовывании глины в опалубку. Для этого возьмите деревянные щиты и положите их так, чтобы толщина замка была 150-200 мм. Когда яма неширокая, а материала достаточно, стены обычно выполняют роль опалубки. Трамбовать глину необходимо слоями высотой 200-300 мм.
2. Снаружи замка уложите геотекстильное полотно, которое предотвратит размывание конструкции грунтовыми водами.

1. Глиняный замок делается как отмостка для дома. Ширина от 1 м, причем не обязательно глубокая, от 0,5 м. Хотя лучше, чтобы размеры были больше. Если водопровод идет от колодезного источника к частному дому, его также следует утеплить замком, вне зависимости от глубины прокладки. Сверху глину можно укрыть геотекстилем, поверх нее уложить булыжники или тротуарную плитку.

Из вышеизложенного стало понятно, что глина является традиционным и перспективным материалом, когда речь идет о гидроизоляции различных сооружений, особенно ствола колодца от грунтовой влаги. Цена копеечная, так как его можно найти буквально под ногами, а работа с ним не требует особой квалификации, навыков и сложных инструментов, хотя и трудоемка.

Можно ли заменить глину

На рынке сегодня можно найти достаточно фирм, которые предлагают заменить глину смесью песка и гравия или просто песком. При этом надо понимать, что они упрощают работу себе, но не потребителю.

Готовый глиняный замок

Если посмотреть на проблему логически, то можно понять, нужна такая блокировка или нет. Дело в том, что песок не предназначен для удержания воды, а просто пропускает ее через себя, работая по принципу фильтра. После этого жидкость достигает стенок бетонных колец и через возможные щели устремляется в ствол скважины. (См также статью Хорошо фильтровать: возможности.)

Глина — это материал, непроницаемый для воды, хотя и может намокнуть на поверхности. Из-за этого зимой при сильных морозах иногда можно наблюдать легкое подвижение колодезных колец.

В то же время материал не позволяет поверхностным водам проникать и увлажнять почву, и, несмотря на разнообразие смесей для замков, они не способны заменить глину.

Защита колодезных колец от смещения

Для предотвращения смещения ствола колодца от бетонных колец сделать дополнительное крепление пластинами из нержавеющей стали с анкерными болтами. Неплохо зарекомендовали себя и материалы из пластикового волокна, которые не гниют.

Начинайте укладывать их от земли, заканчивая на 200 мм ниже второго шва. Это даст вам дополнительную защиту от попадания окуней воды, и предотвратит высыпание глины из-за отсутствия герметичности швов.

Как сделать колодец в глиняных грунтах

Любой колодец начинается с выбора места для него и анализа состава грунта. Проще всего выяснить у ближайших соседей, на какой глубине они «докопались» до воды, какие породы залегают под слоем почвы, есть ли плывун на дне и т.д. Но не стоит воспринимать полученную информацию, как аксиому – на вашем участке все может быть немного иначе.

Как выбрать место

При определении местонахождения будущего источника воды следует ориентироваться на следующие требования и рекомендации:

• Колодец должен находиться на достаточном отдалении от источников загрязнений: уличных туалетов, выгребных ям, сараев и т.п.;
• Чем ближе он будет к дому или другому потребителю воды, тем дешевле обойдется устройство системы водоснабжения (см. Водоснабжение из колодца: как правильно сделать);
• Лучше всего устраивать его на возвышении, а не в низине, куда стекают талые и прочие загрязненные воды. Кроме того, в колодце на пригорке редко встречаются плывуны на дне;
• Разумеется, к нему должен быть удобный подход, а сам колодец не должен мешать передвижению людей и транспорта.

Что подготовить для работы

Если вы собираетесь копать колодец своими руками, вам потребуются лопаты с укороченными черенками, ведра с веревками для подъема грунта наверх, а также дренажный насос и шланги.

Необходимый инструмент

Что касается обустройства стенок, то их чаще всего делают из бетонных колец, количество которых зависит от глубины залегания водоносного слоя. Так как их доставка на участок – дело хлопотное, желательно эту глубину хотя бы приблизительно знать заранее, чтобы не покупать лишнее или не докупать и не везти, если их окажется мало.

Также потребуются металлические скобы для скрепления колец между собой и цемент для заделки стыков между ними. А если на дне окажется плывун, придется сооружать и донный фильтр. Подробнее о его устройстве вы можете прочитать в предыдущих статьях.

Основной этап

При использовании машин и механизмов сначала полностью выкапывается шахта колодца, затем в неё с помощью крана опускаются бетонные кольца.

Установка кольца в шахту

Рытье вручную осуществляется иначе:

• В выбранном месте выкапывается яма диаметром, равным наружному диаметру кольца, и глубиной около полуметра;
• В неё устанавливается первое кольцо;
• Дальнейшая копка ведется уже внутри него с подкопом под стенки;
• Под собственным весом кольцо опускается, но нужно следить, чтобы это происходило строго вертикально, при необходимости притрамбовывая его;
• Когда кольцо опустится до уровня земли, на него устанавливают второе, затем третье и т.д.;

Грунт вынимается из шахты помощником с помощью привязанного к прочной веревке ведра

Работа ведется таким образом до тех пор, пока не будет достигнут водоносный слой.

Скрепление колец скобами

Далее нужно оценить состояние дна колодца. Если это рыхлая глина или плывун, обязательно делается донный фильтр из трех слоев: крупных камней, мелкой гальки и песка.

Толщина каждого слоя не менее 20 см. На плывун сначала устанавливается деревянный щит и отверстиями, и лишь затем засыпается фильтр.

Устройство донного фильтра на плывуне

Если дно состоит из плотной глины, фильтр не нужен и даже вреден, так как может перекрыть водяные жилы. Однако не спешите сразу по достижении водоносного слоя укладывать фильтр. Сначала удалите со дна всю жижу и углубите его ещё сантиметров на 15, выровняв и утрамбовав дно.

Как сделать глиняный замок

Ширина гидроизоляции из мятой глины зависит от глубины залегания фундамента, причем для верхней и нижней части размер может быть разным. При стандартном заглублении подземной конструкции до двух метров, ширина замка на нижней отметке должна составлять не менее 40см, а на верхней – не менее 25см. Укладывать глину следует в установленную заранее опалубку равномерными слоями по 5-10см с обязательной трамбовкой каждого пласта. Если пазухи котлована соответствуют размеру гидроизоляционного замка, то от опалубки можно будет отказаться.

Пленка потребуется и по завершении укладки глиняной гидроизоляции до требуемой отметки. В накрытом состоянии замок следует оставить не менее чем на две недели, после чего можно будет приступать к устройству отмостки вокруг дома.

Колодец мне делали местные мастера. Половина колодцев в нашем СНТ выкопаны их руками. Так что я примерно представлял, на что они способны, да и искать кого-то на стороне не было ни желания, ни времени – наступала осень, и очень не хотелось оставлять решение этого вопроса на следующий год.

Заранее было понятно, что будут недоделки, но с этим я готов был мириться. Одной такой недоделкой стало отсутствие глиняного замка. Точнее сказать, то, что сделали рабочие, закидав сверку щель между кольцами и грунтом глиной, назвать замком было трудно.

Главный аргумент в пользу их технологии звучал примерно так: Всегда так делали, и все нормально было!. Сотворить же что-то, более соответствующее нормам, они были не готовы. Смирившись с положением, я решил не спорить, а попробовать заняться замком самому.

Глиняный замок. Устройство глиняного замка предписывается Санитарными Правилами и Нормами (СанПиН 21.4544-96, «Питьевая вода и водоснабжение населённых мест»).

В пункте 4.3.4. говорится следующее:

По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотнённой глины или жирного суглинка глубиной 2 метра и шириной 1 метр, а также отмостка из камня, кирпича, бетона или асфальта радиусом не менее 2 метров с уклоном 0,1 метра от колодца в сторону кювета (лотка).

Главной функцией такого замка является защита колодца от проникновения в него поверхностных вод (так называемой верховодки) во время дождей и таяния снега. Верховодка не очищается фильтрацией сквозь почву и в качестве питьевой воды не должна использоваться. Так что сомнений в необходимости замка у меня никогда не возникало. Оставался вопрос: как его делать?

Информация по теме, полученная из доступных источников, в первую очередь – из Интернета, меня несколько озадачила. Как оказалось, в последнее время появилось много противников сооружения замка.

Они выдвигают в качестве главного аргумент, что при нашем климате глинистые грунты, оказавшиеся в зоне промерзания, сильно пучит — смёрзшийся со стволом колодца грунт увеличивается в объёме.

Это приводит к разрыву ствола, раскрытию стыков между кольцами, а часто и к горизонтальным смещениям колец. Такое происходит практически каждый год, и в конце концов пользоваться колодцем становится невозможно — в него проникает грязная вода с поверхности. То есть замок не только не справляется с поставленной задачей, но и ухудшает ситуацию.

На Руси глиняный замок использовали, например, для защиты от воды погребов, подвалов, подполий.

Делали замок и вокруг колодцев, и он вроде бы не разрушал сам колодец. Почему? Вопрос этот для меня остался не совсем прояснённым, но один вариант ответа меня более-менее удовлетворил. Дело в том, что в старину колодцы строили в виде деревянных срубов. В зоне пучения находилось порядка десятка межвенцовых швов, и при равномерном раскрытии их на каждый приходилось всего лишь по несколько миллиметров, что не приводило к разгерметизации ствола колодца. Сегодня же большинство колодцев делается из бетонных колец. Кольца чаще всего соединены между собой непрочным растворным швом, и в зоне пучения находится обычно только один стык, который не способен не повреждаясь компенсировать деформации пучения.

Чтобы как-то уменьшить риск разгерметизации конструкции, есть различные рекомендации. Например, более прочно соединять кольца (стальными пластинами, например). Но стягивание верхних колец при помощи металлических накладок, как правило, не помогает. Дело в том, что силы, действующие во время пучения, очень существенны и способны деформировать даже мощные крепёжные конструкции.

Другие рекомендации касаются мероприятий по уменьшению сил пучения. При этом колодец рассматривается как ненагруженный фундамент, и к нему применяются те же мероприятия, что и к фундаментам. А именно: замена пучинистого грунта вокруг колодца непучинистым (по сути — обратная засыпка), утепление грунта и устройство дренажа вокруг колодца

Строительство глиняного замка

Под любой вариант отмостки необходимо уложить глиняный замок. Он предотвратит попадание талой воды или осадков в колодезную шахту. Можно укрепить площадку мягкой глиной и в качестве временного варианта.

За лето грунт сильно оседает. Если вы сделаете замок осенью, то уже весной он будет деформирован

При строительстве его важно заложить уклон, который отведет талые воды в сторону от шахты колодца. На трех видах грунта можно обойтись без строительства глиняного основания: на торфе, песке или камне

Если почва оседает за лето сильно, то можно вовсе не монтировать замок.

Место под замок необходимо оставлять сразу после монтажа шахты. Для этого от ее колец отступают 50 сантиметров и оставляют котлован, глубиной 2,5 метра. В подготовленную яму укладывается мягкая и жирная глина, она хорошо трамбуется. После завершения работ необходимо оставить глину на год.

Несколько лет назад было популярно полностью покрывать площадку глиной. Но от этого способа сейчас отказываются, так как в дождливые дни такая отмостка колодца может стать скользкой. Через несколько лет использования глина становится неровной. Из-за этого колодец выглядит неопрятно. Для того чтобы полностью покрыть площадку глиной, необходимо уложить этот материал по всей подготовленной площадке слоем не менее 20 сантиметров.

Порядок действий при проведении работ

Если нет возможности или желания воспользоваться услугами команды профессиональных строителей, остается делать глиняный замок для .

• Окапывание. По периметру колодца копается траншея на глубину 150 – 180 см. В результате должен быть виден второй шов соединения колец.
• Все соединения требуется защитить от попадания в них глины. Подойдет любой гидрофобный материал, который не гниет и не разлагается, например, полиэтиленовая пленка .
• Подготовка материала. Для глиняного замка допускается брать глину с содержанием песка до 15 %, но чем меньше показатель, тем лучше. Если соблюдать все рекомендации, то глина выдерживается перед применением (обычно оставляют на зиму). Чтобы добавить замку прочности, в раствор подмешивают известь из расчета, чтобы ее содержание не превышало 20 % от общей массы смеси. Чем больше в глине песка, тем большее количество извести нужно внести.

Важно, чтобы глина была промята, а не перемешена. Раньше такую операцию выполняли ногами, сегодня пользуются бетономешалками небольших размеров или применяют дрель с насадкой

Следующий шаг – создание отмостки поверх замка

И без рекомендаций СанПиНа понятно, что после дождей или таяния снега, даже плотно утрамбованный замок из глины превратится в грязь. «Раскисший» верхний слой будет намокать и высыхать, что постепенно приведет нарушению герметичности. Поэтому сооружение отмостки считается логичным завершением процесса создания защитного замка

Следующий шаг – создание отмостки поверх замка. И без рекомендаций СанПиНа понятно, что после дождей или таяния снега, даже плотно утрамбованный замок из глины превратится в грязь. «Раскисший» верхний слой будет намокать и высыхать, что постепенно приведет нарушению герметичности. Поэтому сооружение отмостки считается логичным завершением процесса создания защитного замка.

Материал покрытия выбирается исходя из личных предпочтений, подойдет и камень, и тротуарная плитка. А технология создания не представляется сложной:

1. замок застилается геотекстилем или другим материалом с похожими свойствами,
2. поверх на стяжку укладывается выбранный материал.

Можно собрать невысокую опалубку и залить замок сверху цементным раствором. Главное, чтобы был соблюден уклон, ведь задача отмостски – это не просто защита от влаги, но и ее отвод.

На бактериальный и химический состав воды на участке сооружение глиняного замка не окажет влияния, но он поможет сохранять ее незамутненной и пригодной к употреблению, если она являлась таковой изначально . Поэтому в решении дилеммы «за» или «против» глиняных замков вокруг колодца, стоит склонить чашу весов в сторону положительного ответа.

Фундаменты и стены подвальных помещений требуют обязательного устройства гидроизоляции. Сегодня на рынке имеется огромный ассортимент рулонных и обмазочных материалов, но когда-то для защиты подземных частей сооружений от проникновения влаги традиционно использовали глину. Современные строители не забыли о глиняных замках, устраиваемых вокруг фундамента, поэтому технология применяется и по сей день. Но здесь не стоит говорить лишь о российской глубинке, так как гидроизоляция из глины пользуется определенной популярностью и в некоторых европейских странах. Натуральность и высокая влагостойкость материала обеспечивают ему достаточно высокий спрос, тем более что качество глиняных замков уже давно проверено временем.
